ГАЗон NEXT C41R13
Интерактивная структура каталога: узел → схема → номер позиции → строка детали → заявка. Склады и цены в этот прототип не включены.
244узла и схемы · 0 позиции
244 узла · поиск работает по позициям этого каталога. Общий поиск доступен по ссылке в шапке.
Статический индекс каталога
ГАЗон NEXT C41R13: схемы и артикулы
Статический индекс схем и артикулов технического каталога ГАЗон NEXT C41R13. Ниже опубликованы названия узлов, позиционные номера и артикулы. Интерактивный поиск и схемы остаются на этой странице.
244 схем и 2632 табличных позиций.

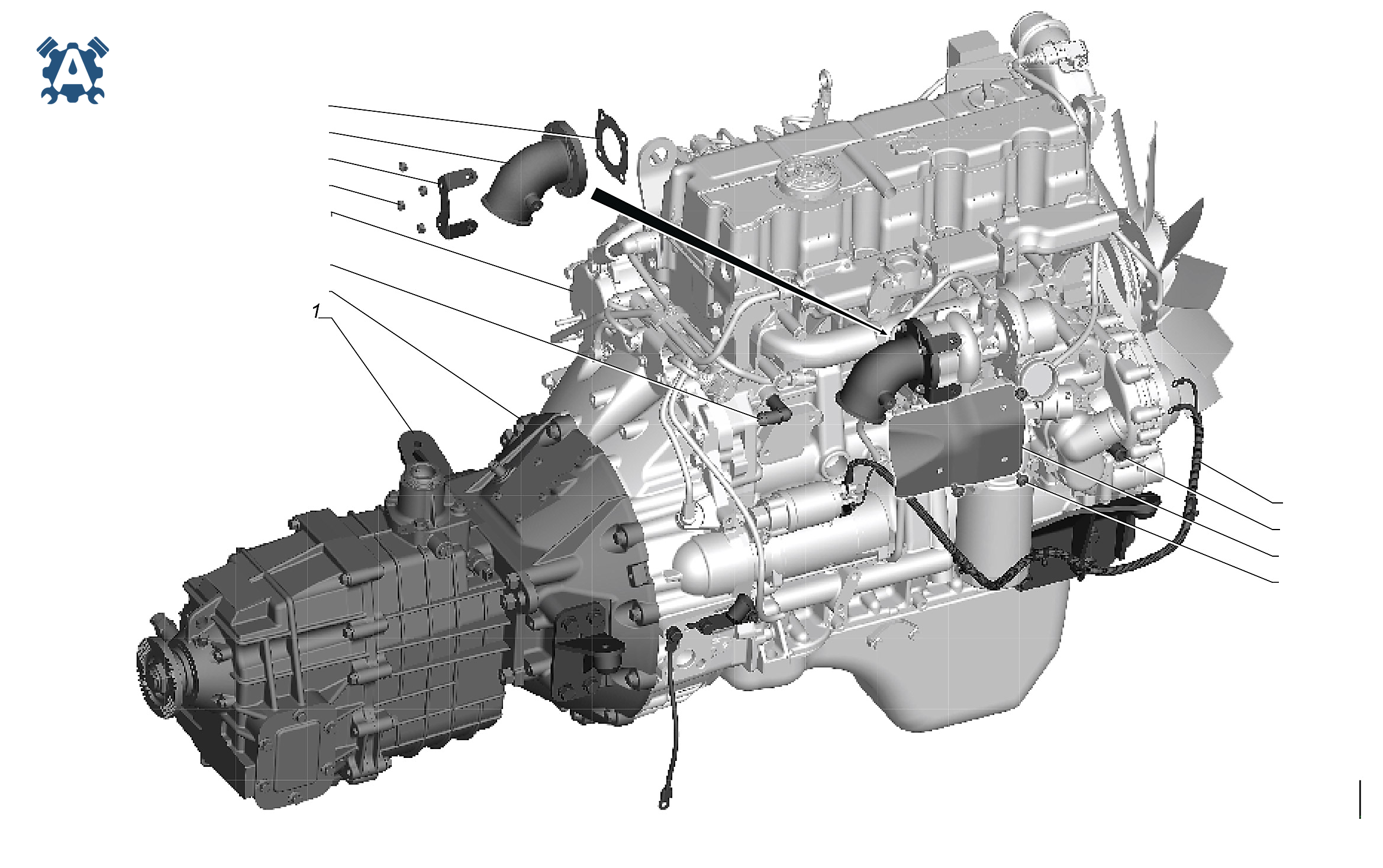

С41R13-1000252-70 Двигатель полностью укомплектованный ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-1001004-20 | Установка опор двигателя | — | Заявка |
| 2 | С41R13-1008162 | Кронштейн экрана | — | Заявка |
| 3 | С41R11-1700007-21 | Установка коробки передач на двигатель | — | Заявка |
| 4 | С41R13-3724004-10 | Установка проводов | — | Заявка |
| 9 | С41R13-1008108 | Патрубок выпускной | — | Заявка |
| 10 | С41R13-1008173 | Экран | — | Заявка |
| 11 | С41R13-8120274 | Штуцер | — | Заявка |
| 12 | 33104-8120274 | Штуцер | — | Заявка |
| 15 | 290D721-71 | Винт ISO 7380-2-М8х12-08.8-А3L | — | Заявка |
| 18 | 53422.1000310-20 | Двигатель со сцеплением | — | Заявка |
| 19 | 5340.1118189 | Гайка М8х1.25 | — | Заявка |
| 20 | 5340.1118258 | Прокладка турбокомпрессора | — | Заявка |
| 21 | 53422.1000310-23 | Двигатель со сцеплением опция Подготовка под установку кондиционера | — | Заявка |
| - | 53422.1000140-20 | Дизель Комплект | — | Заявка |
| - | 53422.1000140-23 | Дизель Комплект опция Подготовка под установку кондиционера | — | Заявка |

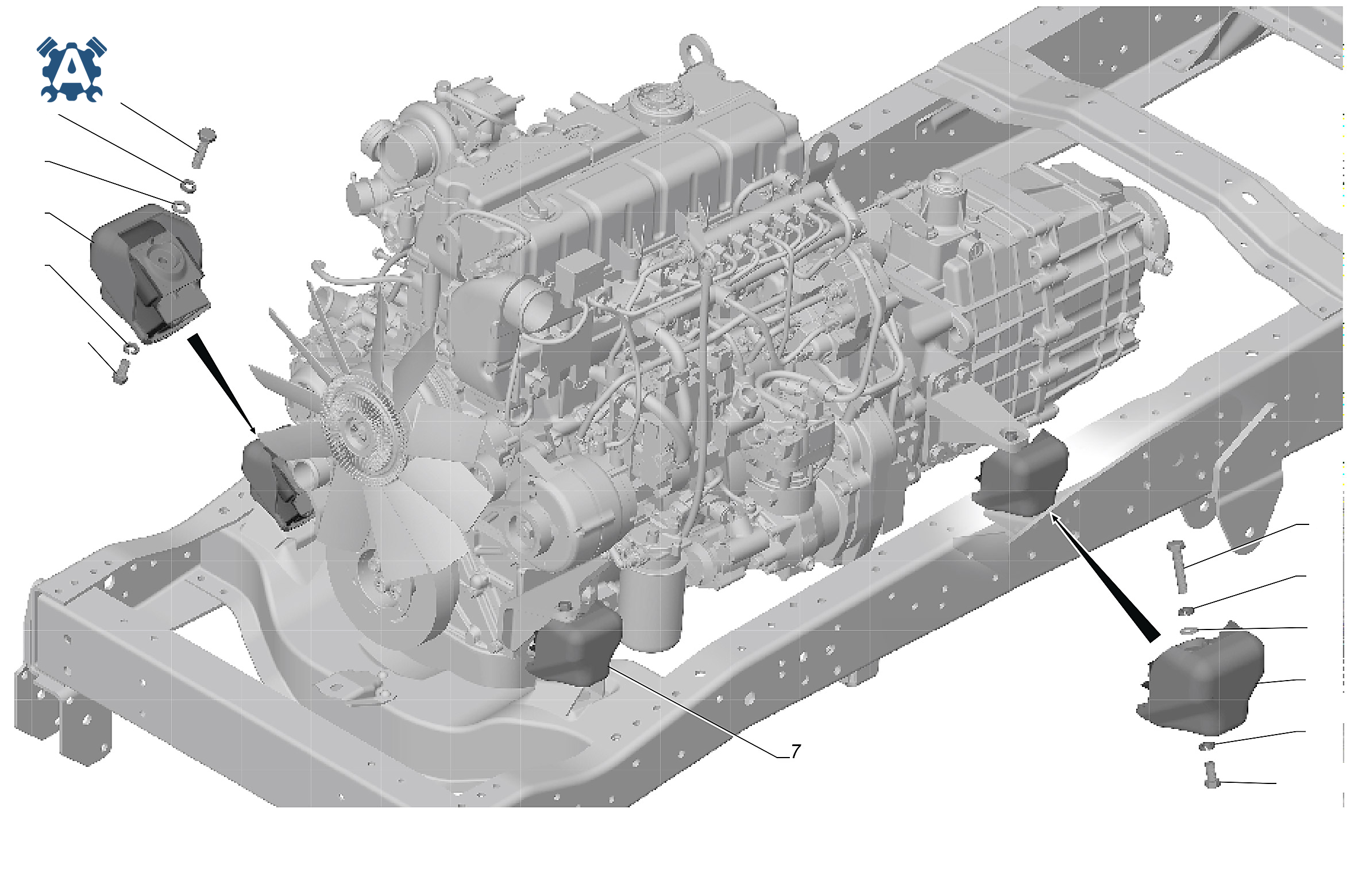

С41R13-1001001-20 Установка подушек подвески двигателя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 или поз.6 | 45 9318 1314 | Болт М10х20 | — | Заявка |
| 2 | 290968-71 | Болт DIN М10х50 | — | Заявка |
| 3 | 290971-71 | Болт DIN М10х65 | — | Заявка |
| 4 | 252006-П29 | Шайба 10 | — | Заявка |
| 5 | 252136-П2 | Шайба 10.ОТ | — | Заявка |
| 6 или поз.1 | 290579-81 | Болт DIN М10х20 | — | Заявка |
| 7 | .7421018S3 | Подушка передняя правая | — | Заявка |
| 8 | C41R13.1001050 | Опора задняя | — | Заявка |

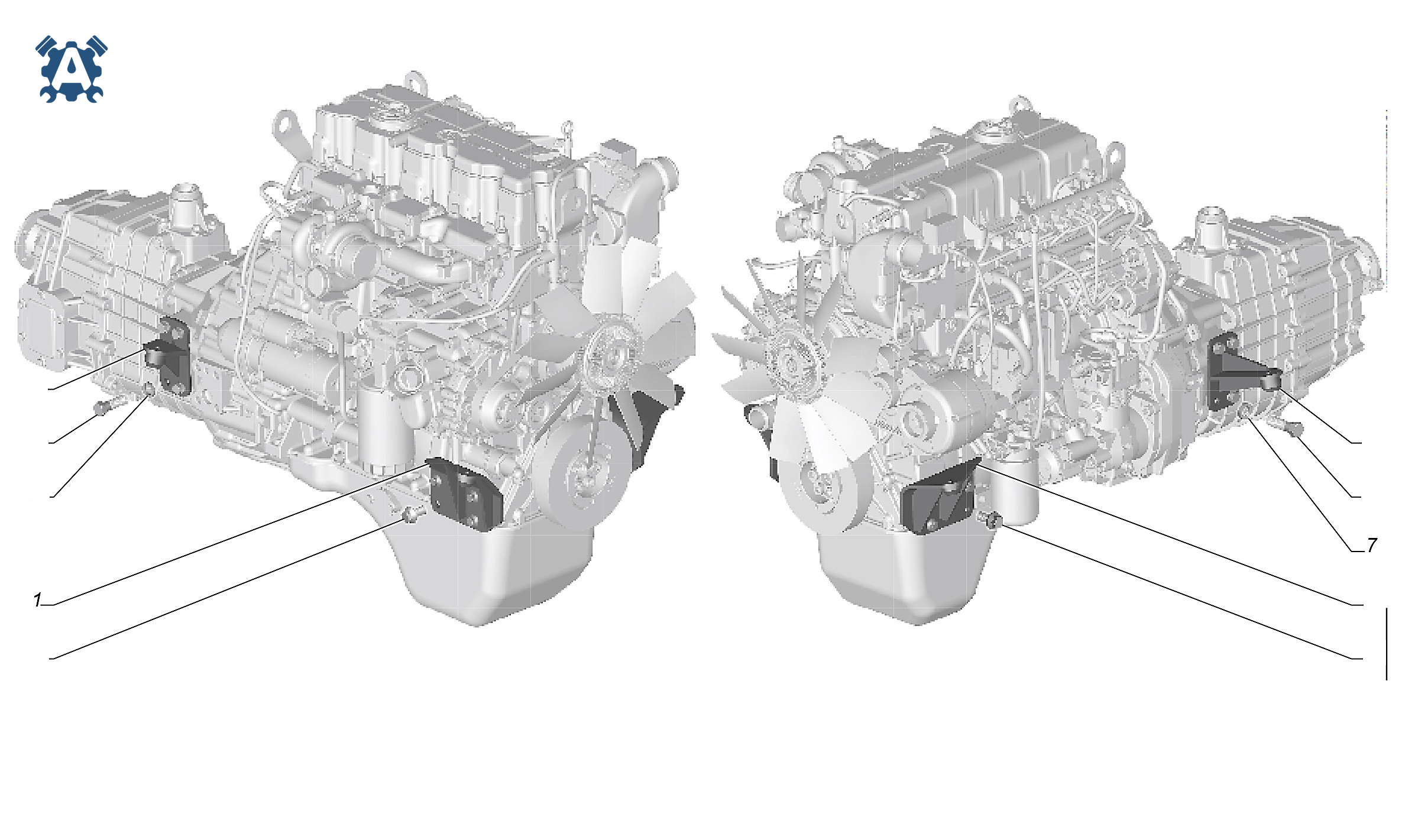

С41R13-1001004-20 Установка опор двигателя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-1001014-10 | Кронштейн двигателя правый | — | Заявка |
| 2 | С41R13-1001015-10 | Кронштейн двигателя левый | — | Заявка |
| 3 | С41R13-1001090-20 | Кронштейн задний правый | — | Заявка |
| 4 | С41R13-1001091-20 | Кронштейн задний левый | — | Заявка |
| 5 | 290S049-71 | Болт DIN M12x25 | — | Заявка |
| 6 | 201591-П29 | Болт М14х45 | — | Заявка |
| 7 | 252138-П2 | Шайба 14.ОТ | — | Заявка |

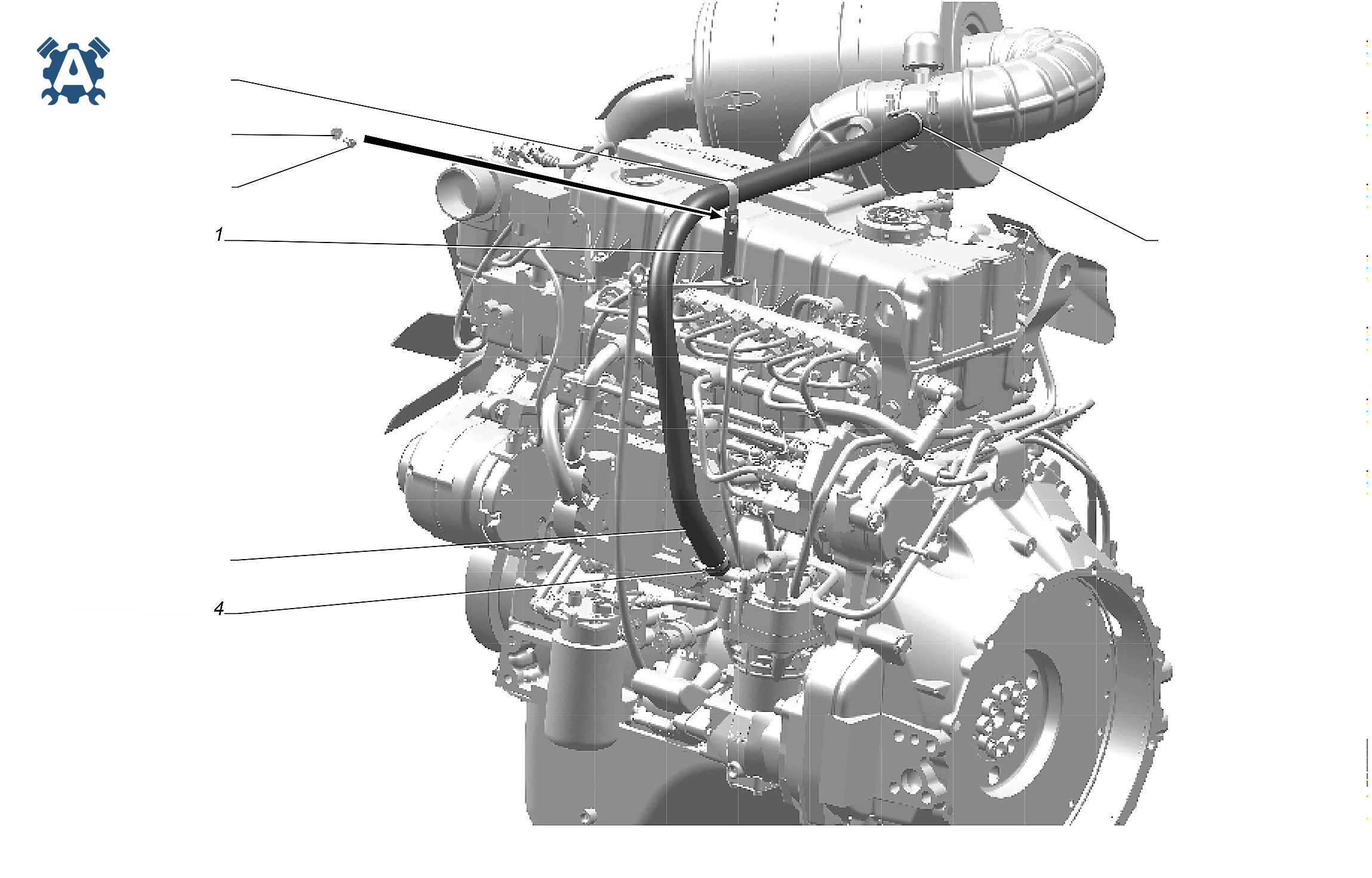

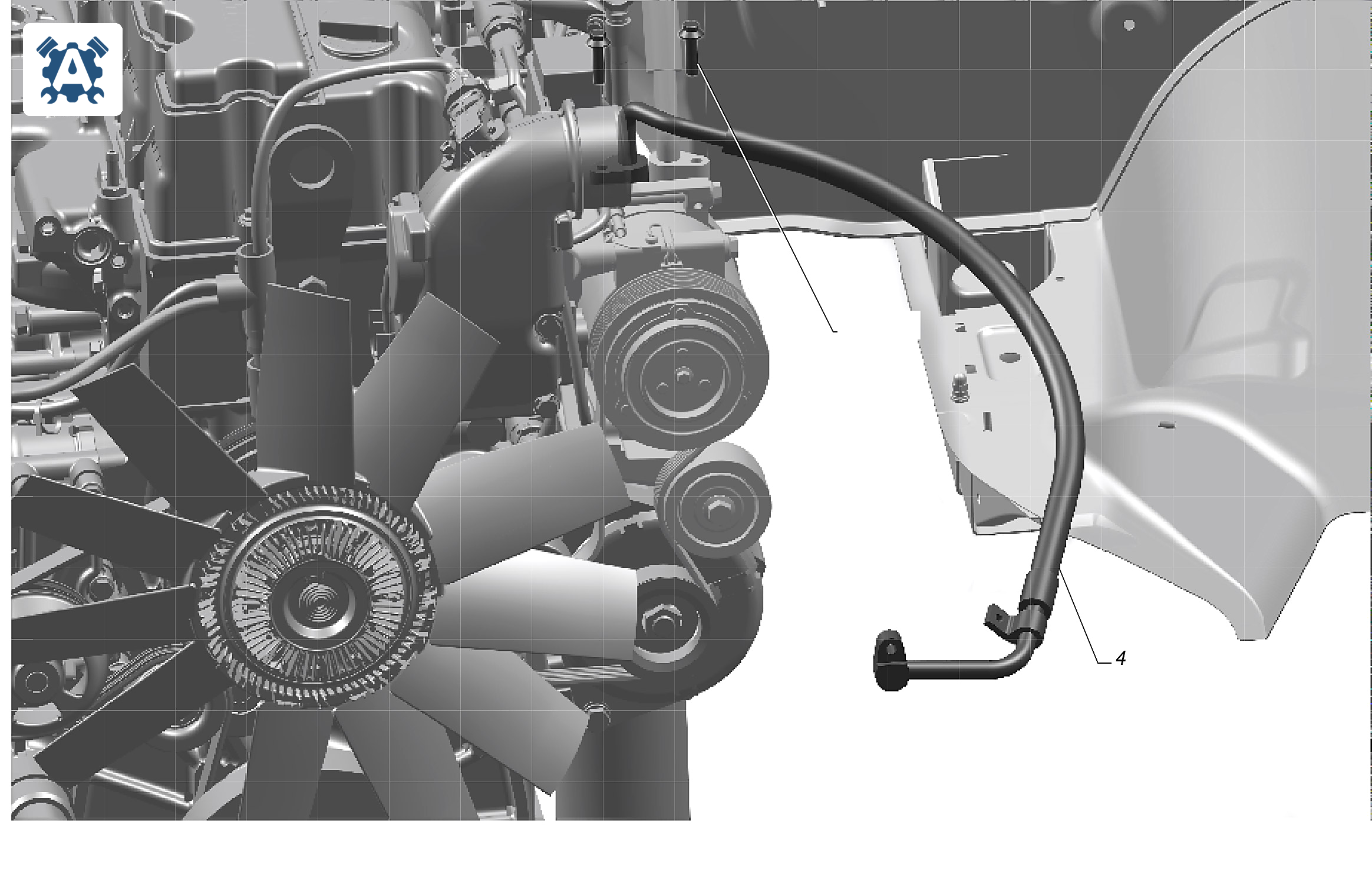

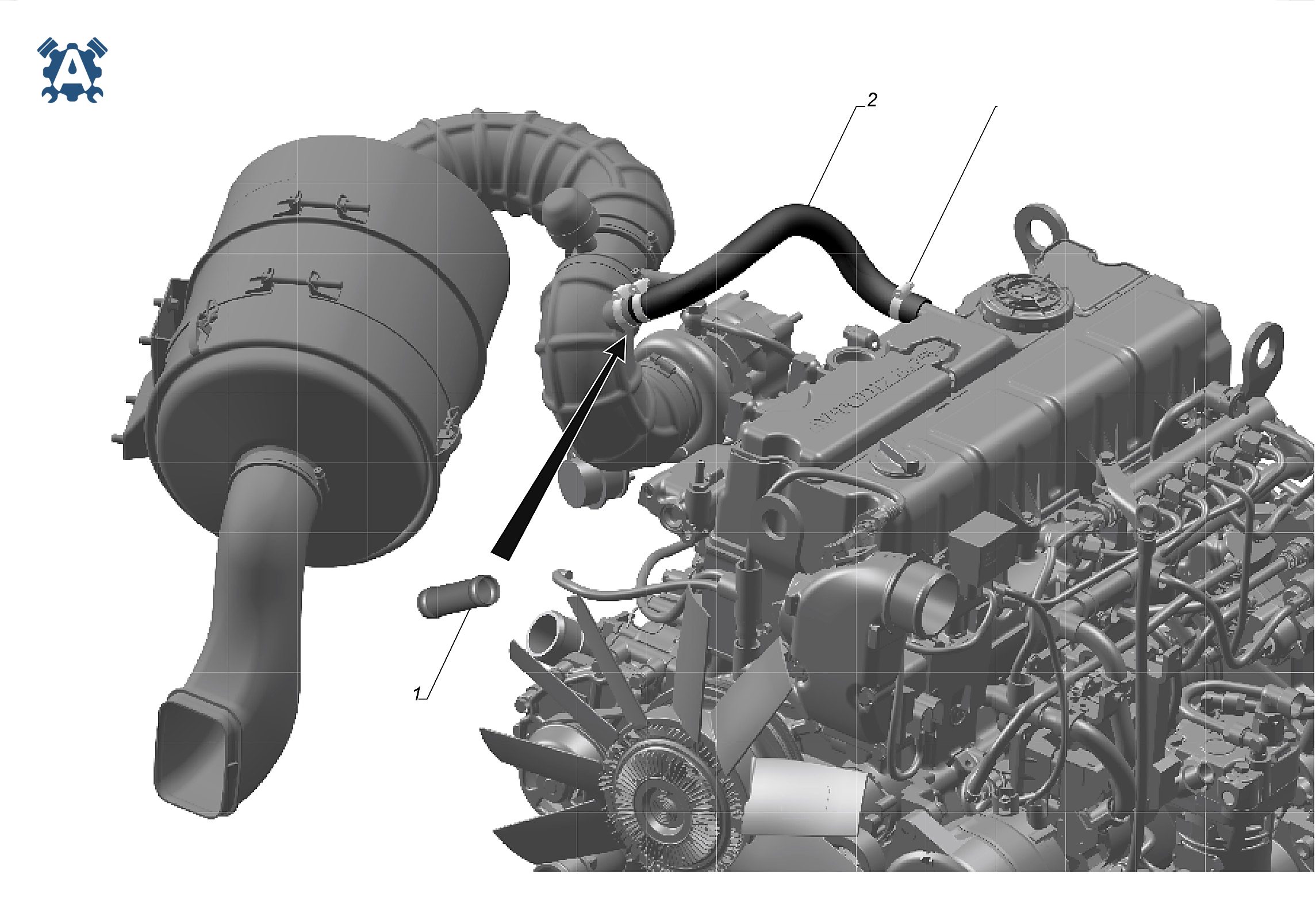

С41R13-1014001 Установка шланга вентиляции картера ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

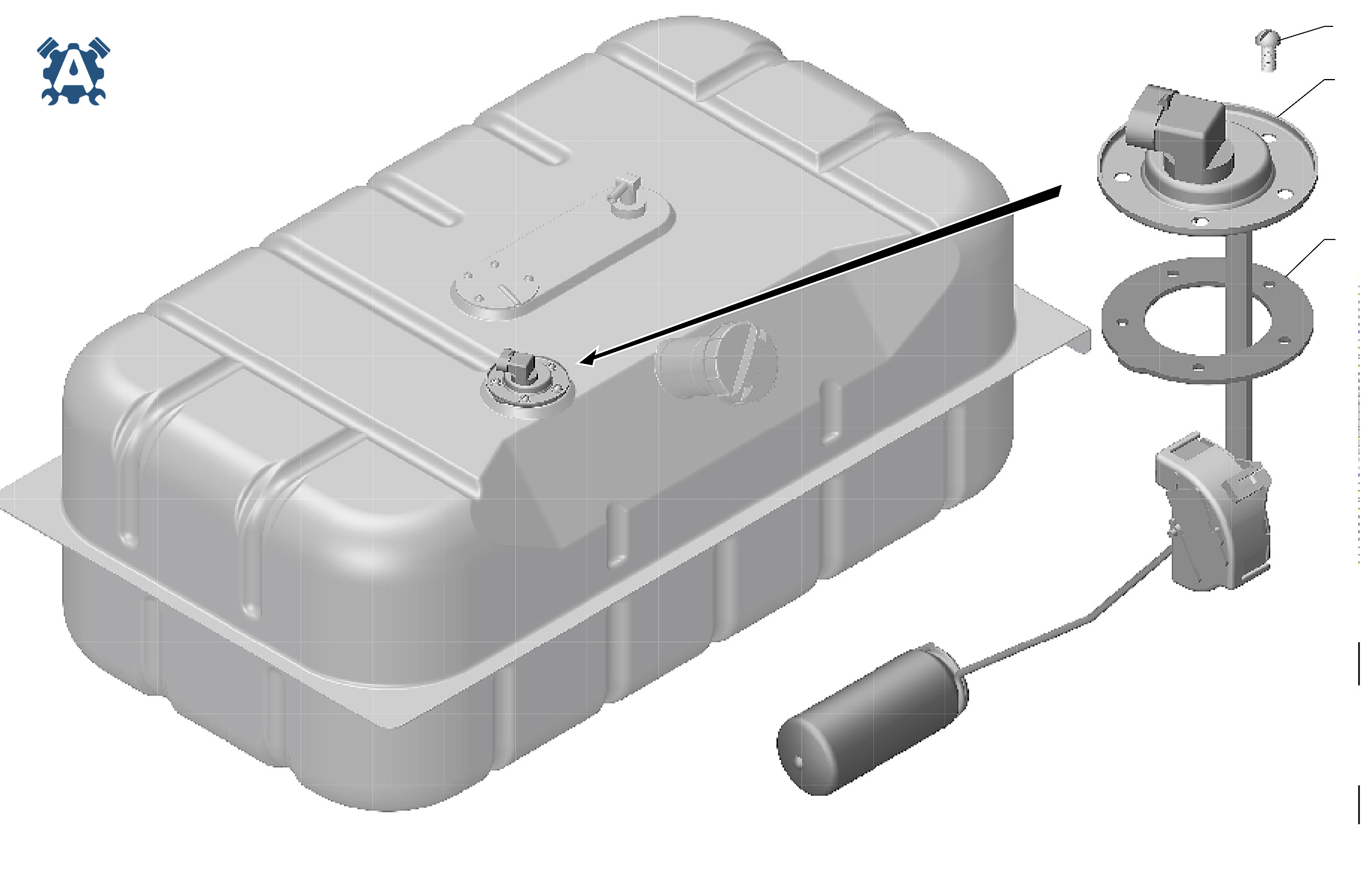

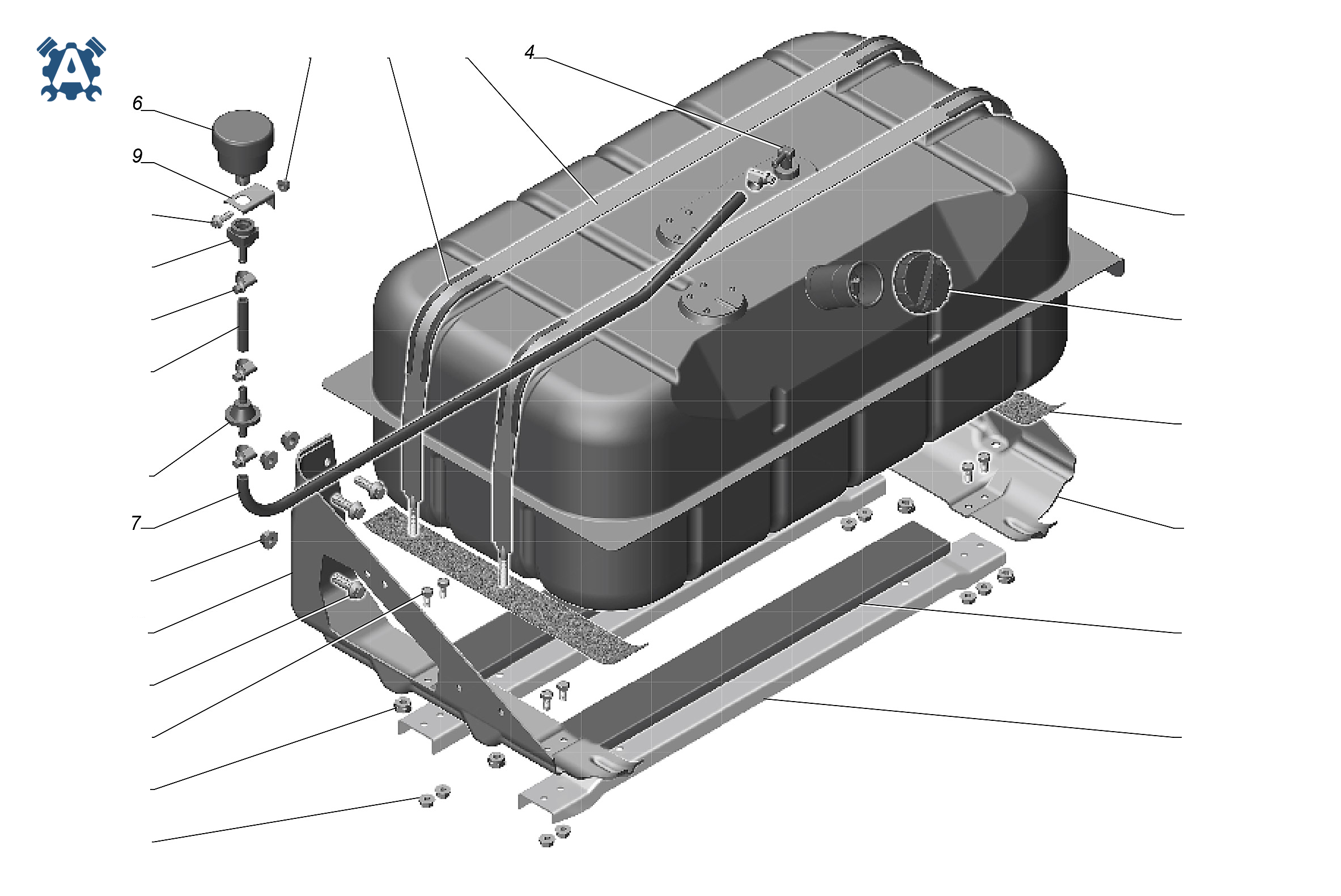

С41R11-1101001 Установка топливного бака ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 33104-1101010 | Бак топливный | — | Заявка |
| 2 | 4301-1101102 | Кронштейн крепления бака задний | — | Заявка |
| 3 | 4301-1101117 | Кронштейн крепления бака передний | — | Заявка |
| 4 | 33021-1101281 | Клапан топливного бака | — | Заявка |
| 5 | 51П-1102110-Б | Хомут | — | Заявка |
| 6 | 4301-3553010 | Фильтр воздушный гидровакуумного усилителя тормозов | — | Заявка |
| 7 | 2705-1101079 | Трубка | — | Заявка |
| 8 | 33104-1101120 | Обечайка хомута | — | Заявка |
| 9 | 33104-1101290 | Кронштейн | — | Заявка |
| 10 | 4301-1101392 | Гайка крепления фильтра | — | Заявка |
| 11 | 3307-1102083 | Трубка | — | Заявка |
| 12 | C41R11-1101107 | Планка защитная | — | Заявка |
| 13 | 51П-1102120-Б | Прокладка | — | Заявка |
| 14 или поз.1 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 15 или поз.1 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 16 | 201454-П29 | Болт М8х16 | — | Заявка |
| 17 | 292208-31 | Гайка DIN 985-М10-6-A3L | — | Заявка |
| 18 или поз.1 | 292352-31 | Гайка DIN 6923-М6-6-A3L | — | Заявка |
| 19 или поз.1 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 20 или поз.2 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 21 или поз.2 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 22 или поз.2 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 23 или поз.2 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 24 или поз.2 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 25 или поз.2 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 26 | 31107.1103010 | Пробка топливного бака | — | Заявка |
| 27 или поз.2 | 31105.1164060 | Клапан давления и разрежения | — | Заявка |
| 28 или поз.2 | 31105.1164060-01 | Клапан давления и разрежения | — | Заявка |
| 29 или поз.3 | .11701100 | Хомут 12.8 | — | Заявка |
| 30 или поз.2 | .01070000115 | Хомут 11.5 COBRA DN/7 FC | — | Заявка |
| 31 | C41R11-1101121 | Обечайка кронштейна | — | Заявка |

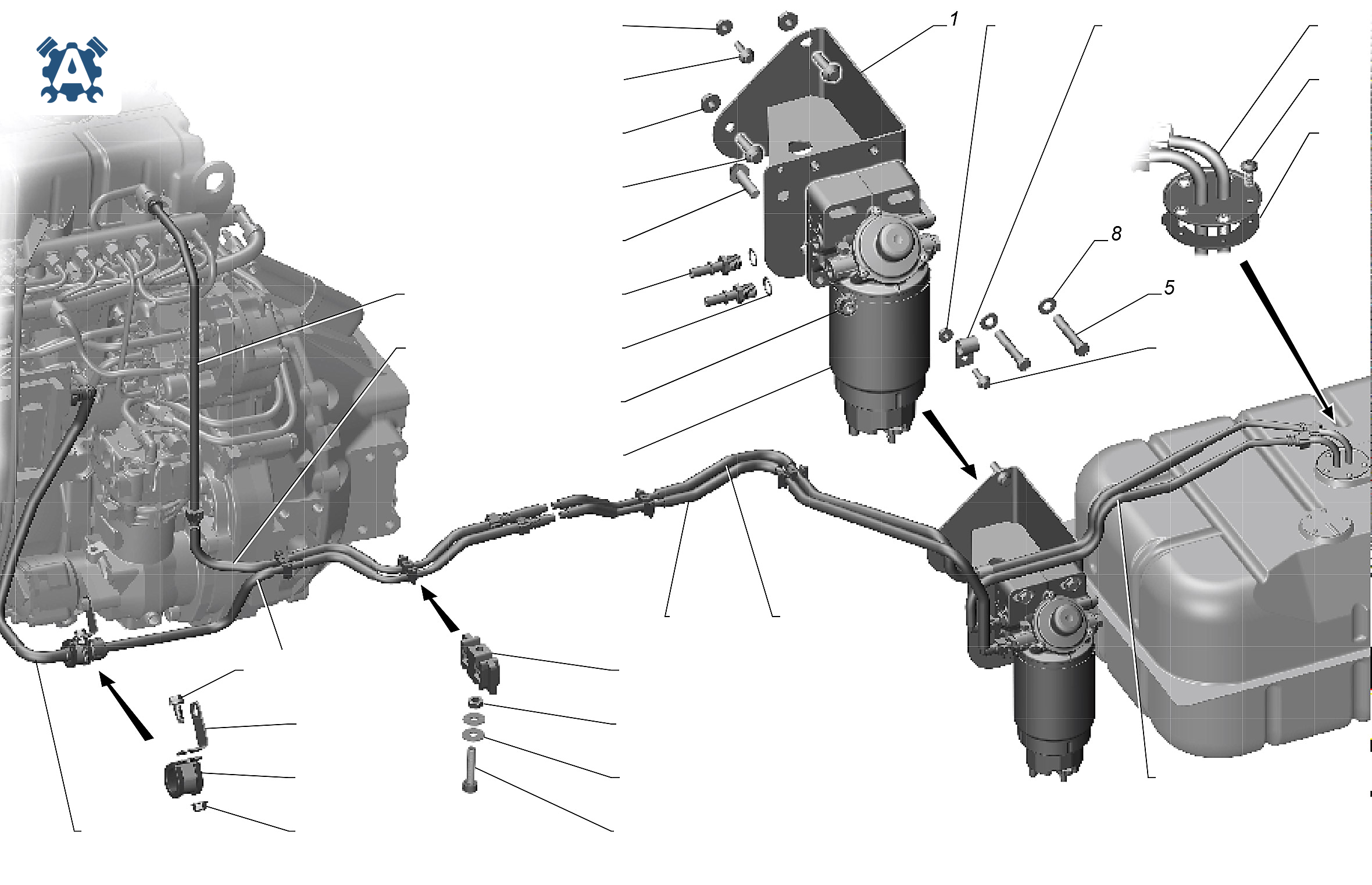

С41R13-1104001 Установка топливопроводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-1104159 | Кронштейн | — | Заявка |
| 2 | 297506-П29 | Скоба | — | Заявка |
| 3 | 33098-1104111 | Штуцер | — | Заявка |
| 4 или поз.10 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 5 | 201509-П29 | Болт М10х60 | — | Заявка |
| 6 | 290006-71 | Винт DIN М5х25 | — | Заявка |
| 7 или поз.9 | 250464-П29 | Гайка М5 | — | Заявка |
| 8 | 252006-П29 | Шайба 10 | — | Заявка |
| 9 или поз.7 | 292103-31 | Гайка DIN М5 | — | Заявка |
| 10 или поз.4 | 292352-31 | Гайка DIN М6 | — | Заявка |
| 11 или поз.2 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 12 или поз.2 | 292355-51 | Гайка DIN М10 | — | Заявка |
| 14 или поз.1 | 290S013-71 | Болт DIN М6х20 | — | Заявка |
| 15 или поз.1 | 290S038-71 | Болт DIN М10х35 | — | Заявка |
| 16 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 17 или поз.1 | 45 9376 1104 | Болт М6х20 | — | Заявка |
| 18 или поз.1 | 45 9377 1167 | Болт М10х35 | — | Заявка |
| 20 | 45 9811 1254 | Шайба 5 | — | Заявка |
| 21 или поз.1 | 45 9955 1819 | Гайка М8 | — | Заявка |
| 22 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 23 | .056080.001 | Скоба | — | Заявка |
| 24 | С41R13.1105010 | Фильтр предварительной очистки топлива "Preline 270 " | — | Заявка |
| 25 | 33106.1104012 | Фланец забора и слива топлива с фильтром под быстросъемы | — | Заявка |
| 26 | С41R13.1104075 | Трубка подачи топлива к двигателю | — | Заявка |
| 27 | С41R13.1104080 | Трубка подачи топлива от бака | — | Заявка |
| 28 | С41R11.1104085 | Трубка подачи топлива от фильтра | — | Заявка |
| 29 | С41R11.1104100 | Трубка топливная сливная | — | Заявка |
| 30 | С41R13.1104152 | Трубка топливная сливная | — | Заявка |
| 31 | С41R13.1104188 | Трубка слива топлива от двигателя | — | Заявка |
| 32 | 3309.1104288 | Шайба уплотнительная | — | Заявка |
| 33 | С41R13.1104070 | Трубка подачи топлива | — | Заявка |
| 34 | С41R13.1104145-10 | Скоба крепления трубки | — | Заявка |
| 36 | С41R13-1104169 | Кронштейн | — | Заявка |
| 37 | 3309-1139180 | Винт с фасонной головкой и буртом и шестирадиусным шлицем М5 | — | Заявка |
| 38 | 12-1104022 | Прокладка | — | Заявка |

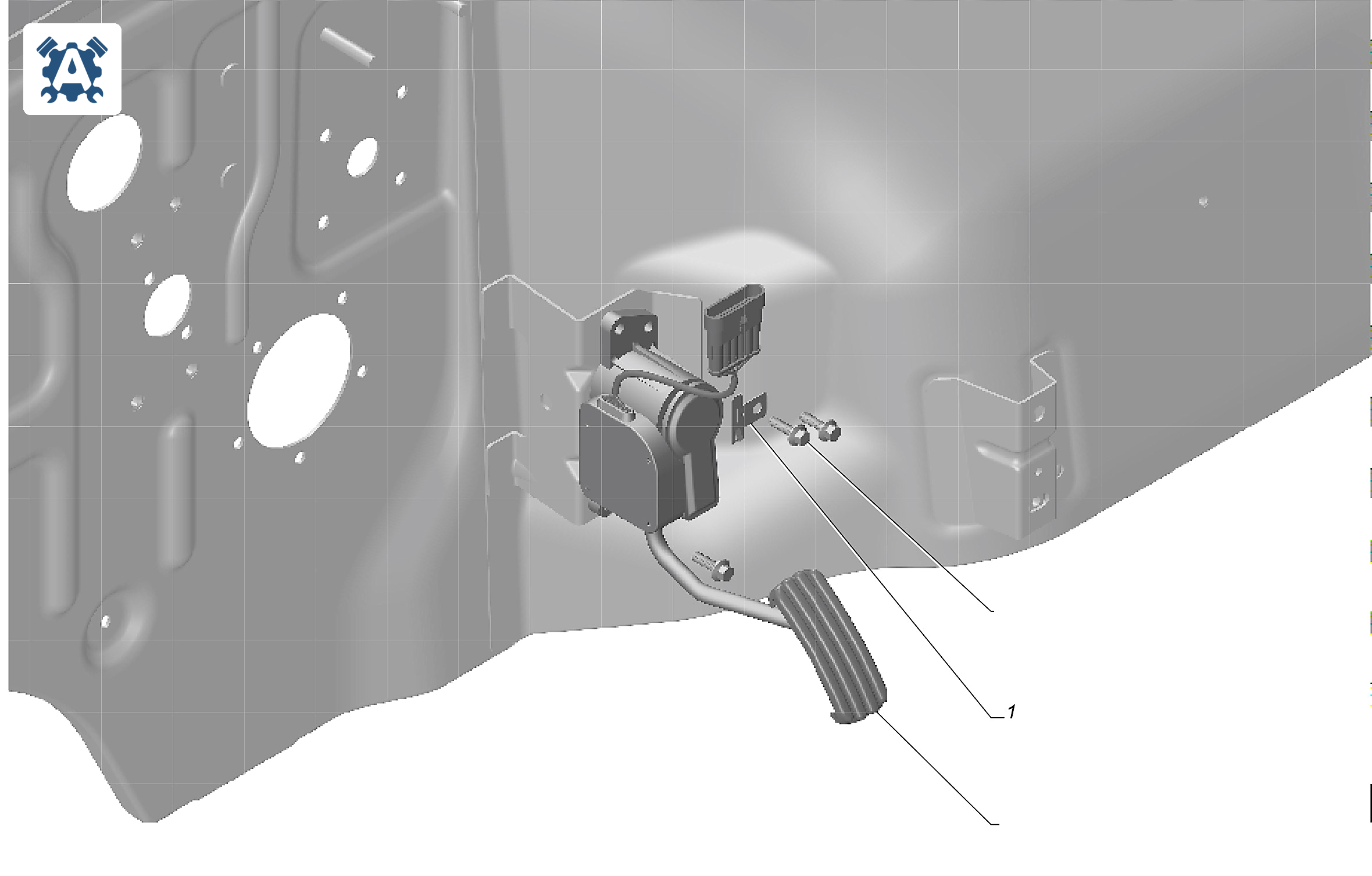

С41R13-1108002 Установка деталей акселератора ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

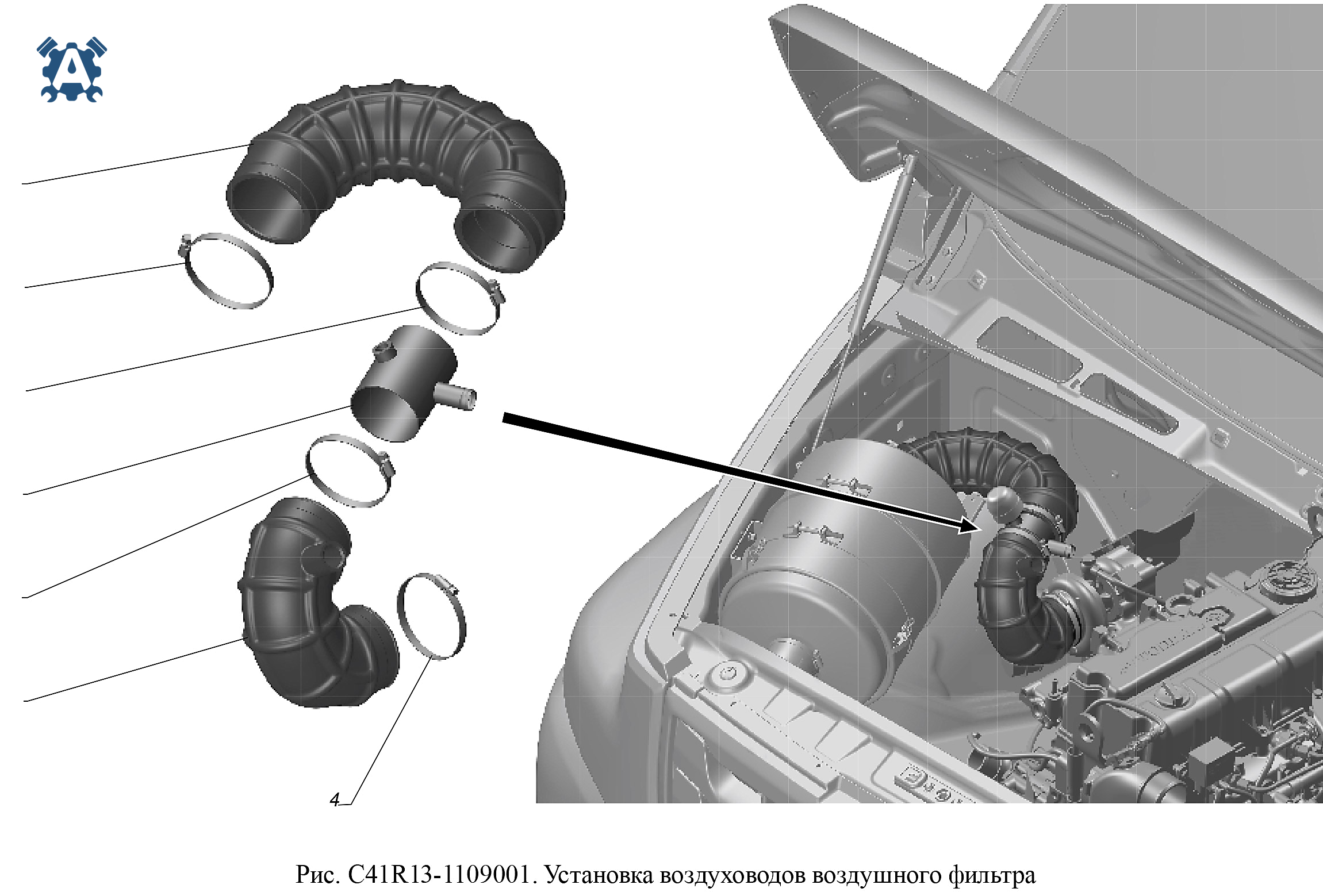

С41R13-1109001 Установка воздуховодов воздушного фильтра ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

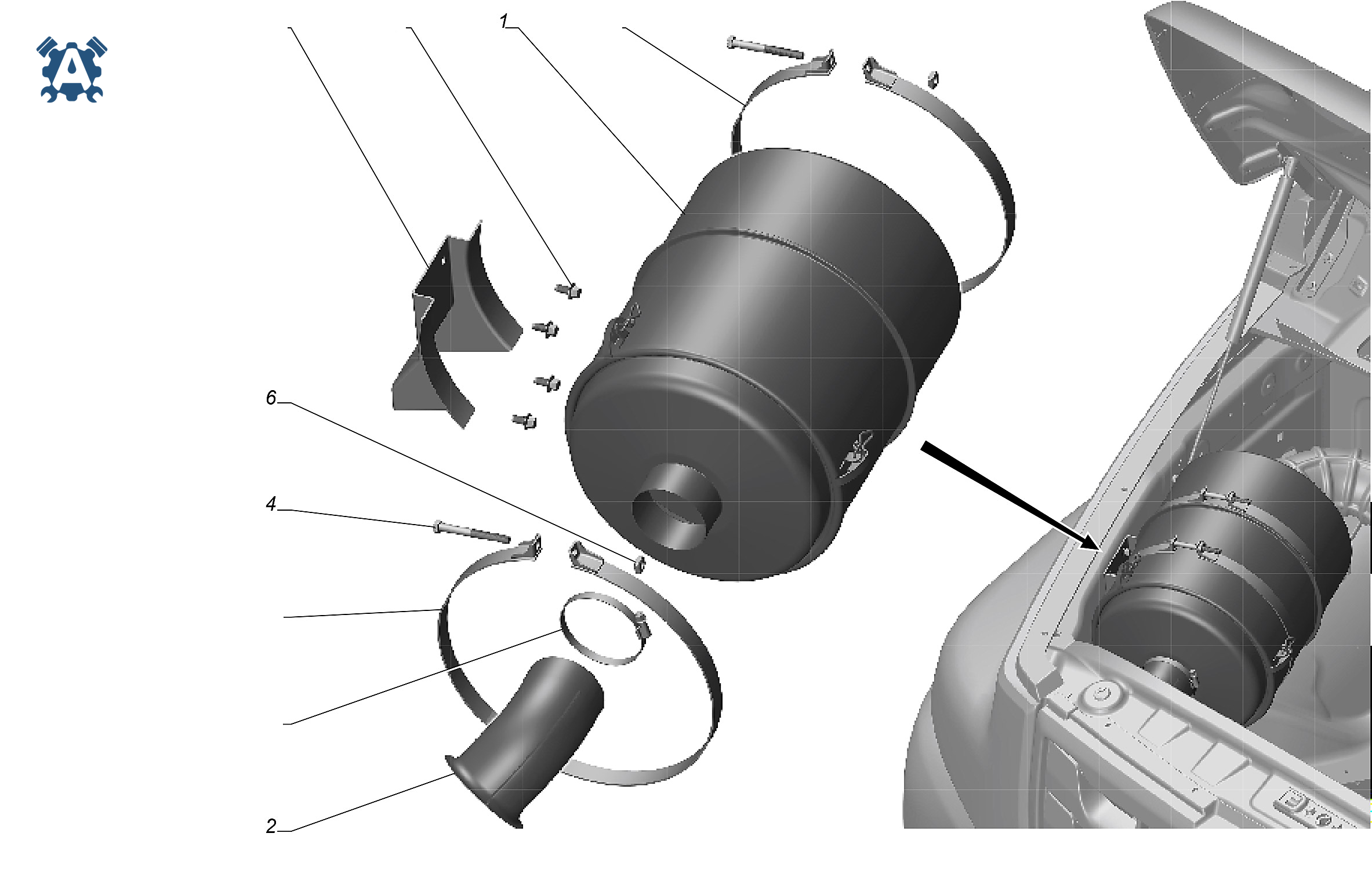

С41R11-1109002 Установка воздушного фильтра ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 33098-1109010 | Фильтр воздушный | — | Заявка |
| 2 | 33078-1109185 | Патрубок | — | Заявка |
| 3 | 4301-1109202 | Хомут крепления фильтра | — | Заявка |
| 4 | 291234-П29 | Болт М8х1х75 | — | Заявка |
| 5 | С41R11-1109138 | Кронштейн | — | Заявка |
| 6 | 251107-П29 | Гайка М8х1 | — | Заявка |
| 7 | .Е24508 | Болт резьбовыдавливающий Сп М8х16 | — | Заявка |
| 8 | 45 3114 9918 | Хомут 70-90 | — | Заявка |

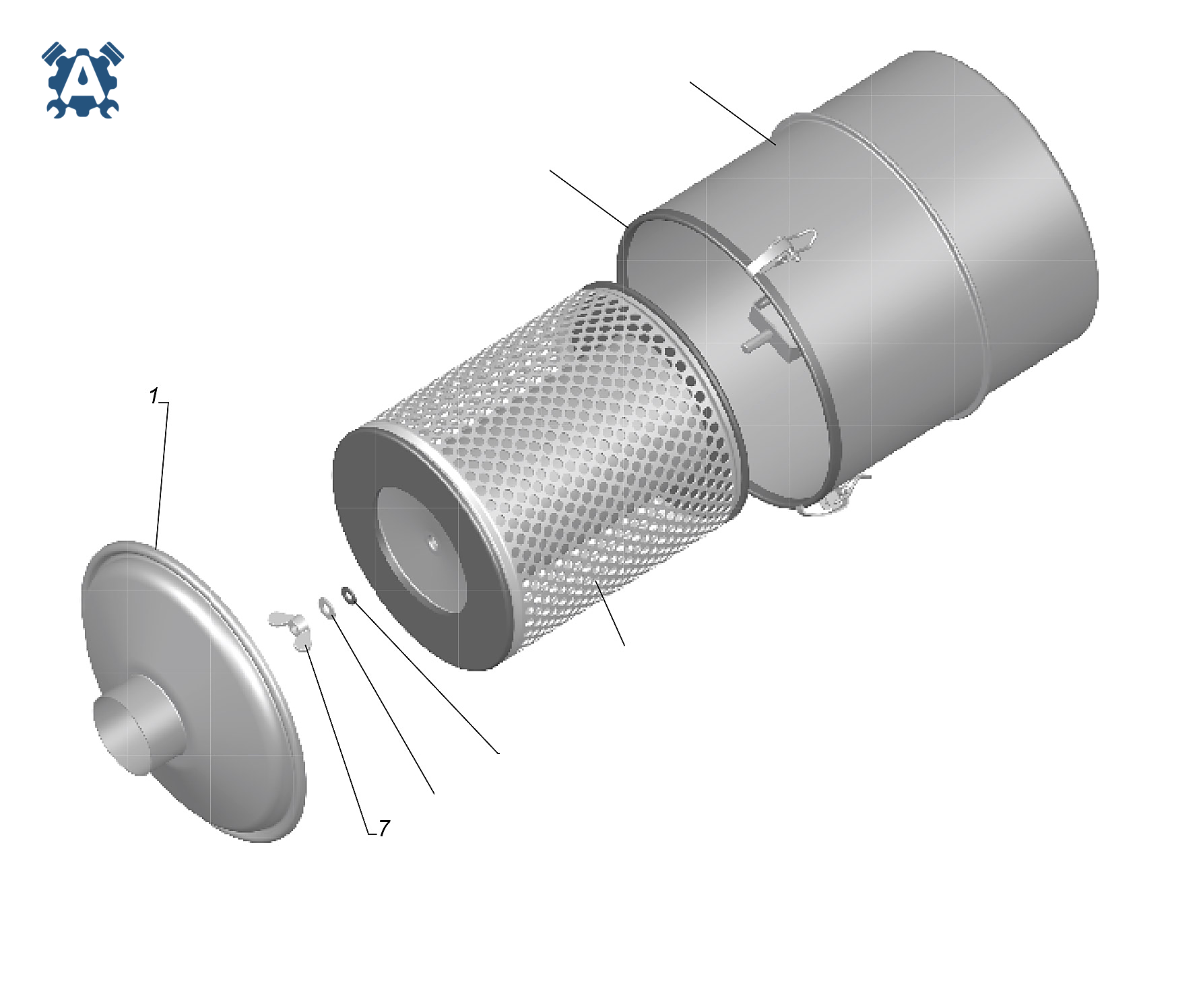

33098-1109010 Фильтр воздушный ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 33078-1109015 | Крышка фильтра | — | Заявка |
| 2 | 33078-1109033 | Корпус фильтра | — | Заявка |
| 3 | 4301-1109042 | Уплотнитель корпуса | — | Заявка |
| 6 | 51Б-3816158 | Шайба | — | Заявка |
| 7 | 250512-П29 | Гайка М10 | — | Заявка |
| 8 | 252006-П29 | Шайба 10 | — | Заявка |
| 9 или поз.10 | .GB-502М | Элемент фильтрующий воздушного фильтра | — | Заявка |
| 10 или поз.9 | .EF-43K-01 | Элемент фильтрующий воздушного фильтра | — | Заявка |

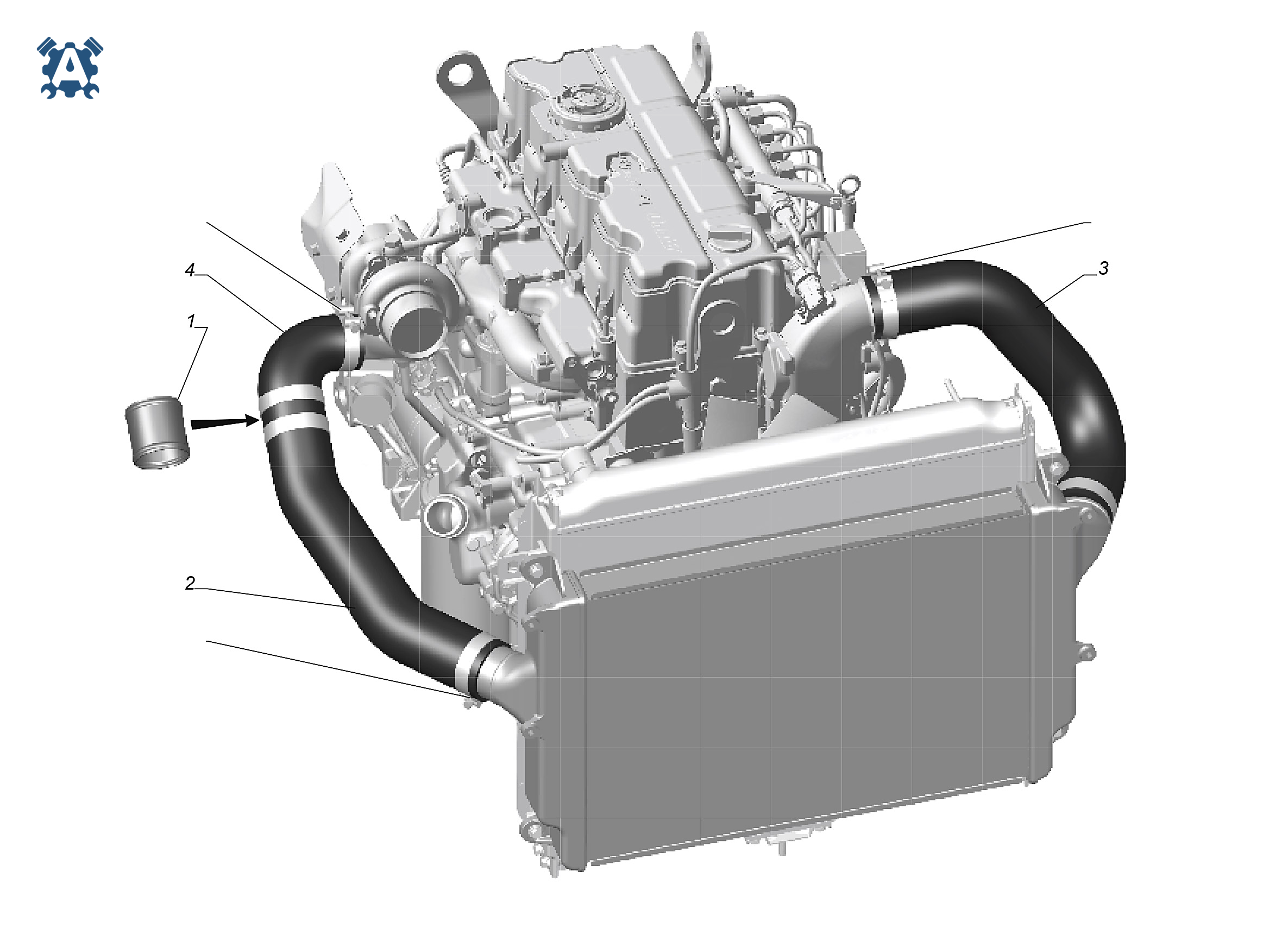

С41R13-1173001 Установка трубопроводов охладителя наддува ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 33096-1172079 | Патрубок | — | Заявка |
| 2 | С41R13-1172113 | Шланг угловой | — | Заявка |
| 3 | С41R13-1172114 | Шланг угловой | — | Заявка |
| 4 | 33098-1172403 | Переходник резиновый угловой 60х70 | — | Заявка |
| 5 или поз.7 | .НD2068-73W1 | Хомут силовой | — | Заявка |
| 6 или поз.8 | .НD2080-85W1 | Хомут силовой | — | Заявка |
| 7 или поз.5 | .НD57-79/16C8W4 | Хомут силовой | — | Заявка |
| 8 или поз.6 | .НD70-92/16C8W4 | Хомут силовой | — | Заявка |

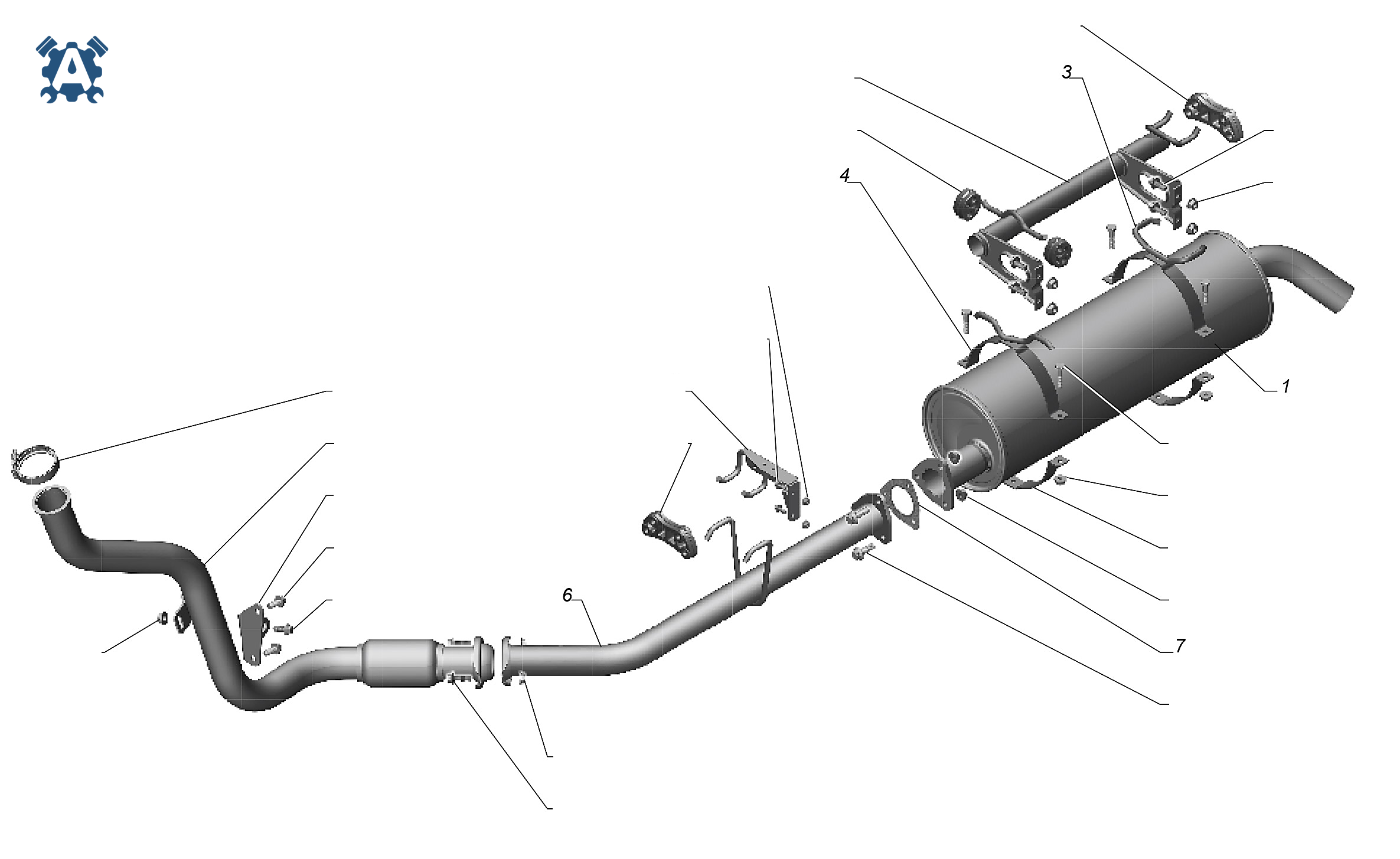

С41R13-1200001-40 Установка системы выпуска газов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R13-1201008 | Глушитель | — | Заявка |
| 2 | С41R13-1203010-01 | Труба приемная | — | Заявка |
| 3 | С40R13-1203039 | Кронштейн глушителя | — | Заявка |
| 4 | С40R13-1203039-10 | Кронштейн глушителя | — | Заявка |
| 5 | С40R13-1203153 | Кронштейн глушителя | — | Заявка |
| 6 | С41R13-1203238 | Труба промежуточная | — | Заявка |
| 7 | 31105-1203240 | Прокладка приемной трубы | — | Заявка |
| 8 | С40R13-1206070 | Кронштейн | — | Заявка |
| 15 | C41R11-1203069 | Хомут крепления глушителя | — | Заявка |
| 16 | 3221-1203163 | Амортизатор | — | Заявка |
| 17 | C40R13-1203163 | Амортизатор | — | Заявка |
| 18 | 33098-1203272-10 | Кронштейн | — | Заявка |
| 22 или поз.2 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 28 или поз.2 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 29 или поз.3 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 30 или поз.2 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 31 или поз.3 | 45 9376 1121 | Болт М8х25 | — | Заявка |
| 32 или поз.3 | 290S024-71 | Болт DIN EN 1662-М8х25-8.8-A3L | — | Заявка |
| 33 | 200263-П29 | Болт М8х35 | — | Заявка |
| 35 или поз.3 | 45 9376 1167 | Болт М10х35 | — | Заявка |
| 36 или поз.3 | 290S038-71 | Болт DIN EN 1662-М10х35-8.8-A3L | — | Заявка |
| 37 или поз.3 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 38 или поз.3 | 292355-51 | Гайка DIN 6923-M10-8-A3L | — | Заявка |
| 40 | .3903652 | Хомут | — | Заявка |

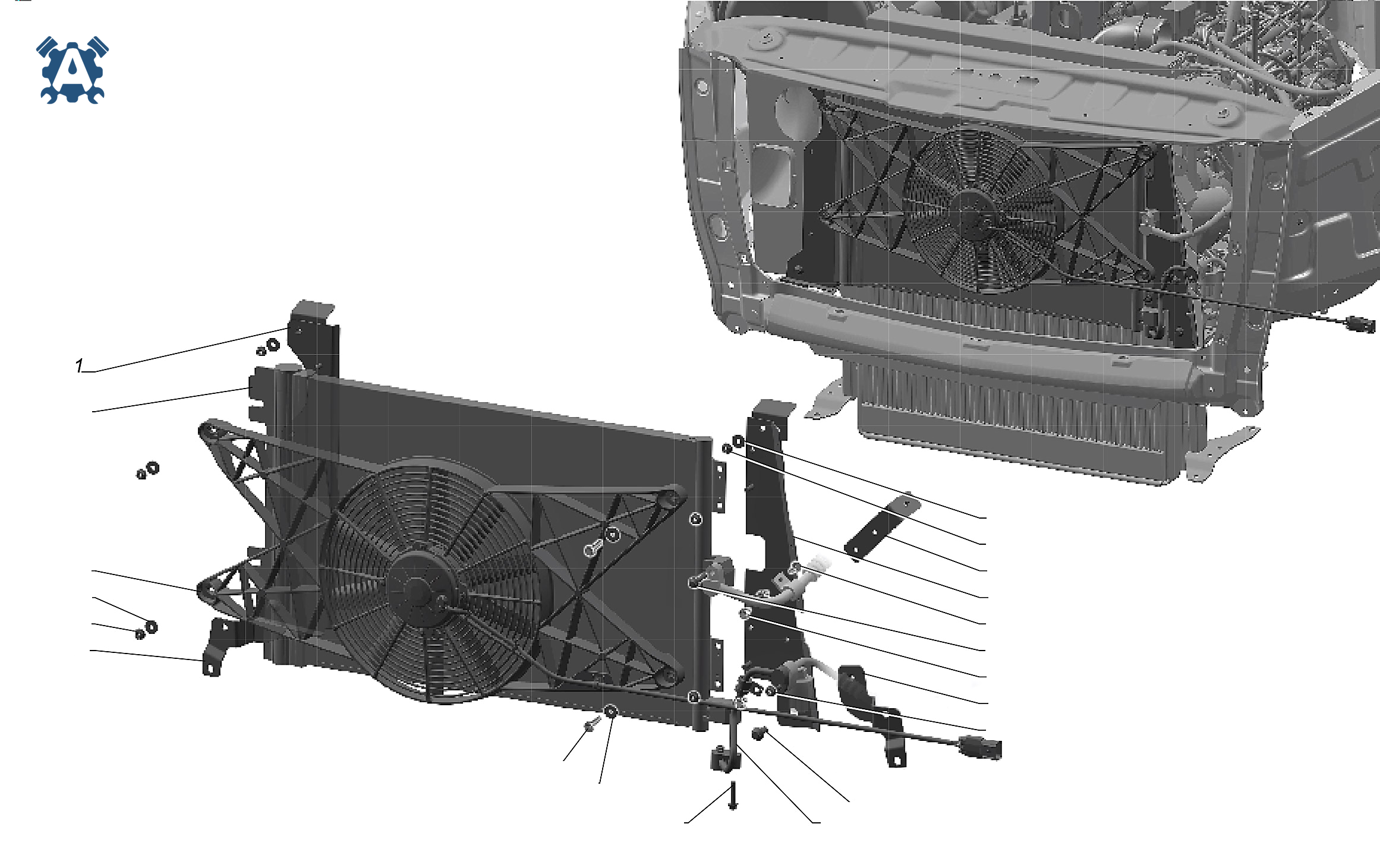

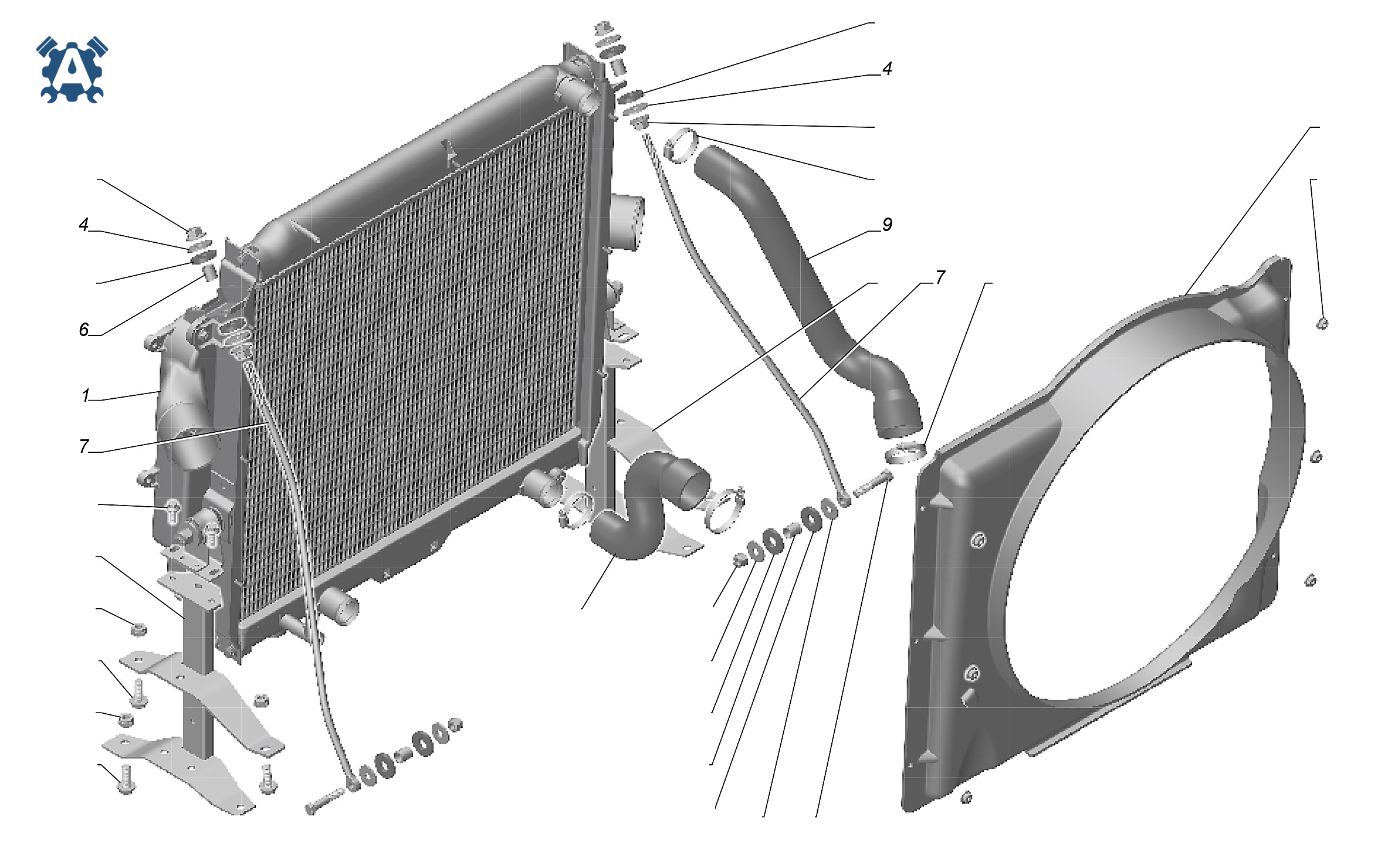

С41R16-1300001-10 Установка системы охлаждения ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-1301004 | Блок охлаждения с опорами | — | Заявка |
| 2 | С41R11-2801078 | Кронштейн крепления радиатора правый | — | Заявка |
| 3 | С41R11-2801079-10 | Кронштейн крепления радиатора левый | — | Заявка |
| 4 | 293307-П29 | Шайба | — | Заявка |
| 5 | 51А-1001094 | Прокладка | — | Заявка |
| 6 | 20Ю-1001095 | Втулка | — | Заявка |
| 7 | С41R11-1302035-10 | Тяга левая | — | Заявка |
| 8 | С41R11-1302084 | Втулка | — | Заявка |
| 9 | С41R13-1303010-10 | Шланг | — | Заявка |
| 10 | С41R13-1303025 | Шланг | — | Заявка |
| 11 | С41R13-1309011-20 | Кожух вентилятора | — | Заявка |
| 12 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 13 | 201466-П29 | Болт М8х45 | — | Заявка |
| 14 | 252038-П29 | Шайба 8 | — | Заявка |
| 16 или поз.2 | 292206-31 | Гайка DIN М8 | — | Заявка |
| 17 | 292208-51 | Гайка DIN М10 | — | Заявка |
| 18 или поз.2 | 292355-51 | Гайка DIN М10 | — | Заявка |
| 19 или поз.2 | 290S023-71 | Болт DIN М8х20 | — | Заявка |
| 20 или поз.2 | 290S037-71 | Болт DIN М10х30 | — | Заявка |
| 21 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 22 или поз.2 | 45 9377 1165 | Болт М10х30 | — | Заявка |
| 23 или поз.1 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 24 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 25 или поз.2 | .WD935-55С7W3-IS | Хомут с пружинной вставкой | — | Заявка |
| 26 или поз.2 | .WD950-70С7W3-IS | Хомут с пружинной вставкой | — | Заявка |
| 27 или поз.2 | .ТОRRО32-50/9С7W3WF | Хомут с пружинной вставкой | — | Заявка |
| 28 или поз.2 | .ТОRRО50-70/9С7W3WF | Хомут с пружинной вставкой | — | Заявка |
С41R13-1301004 Блок охлаждения с опорами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

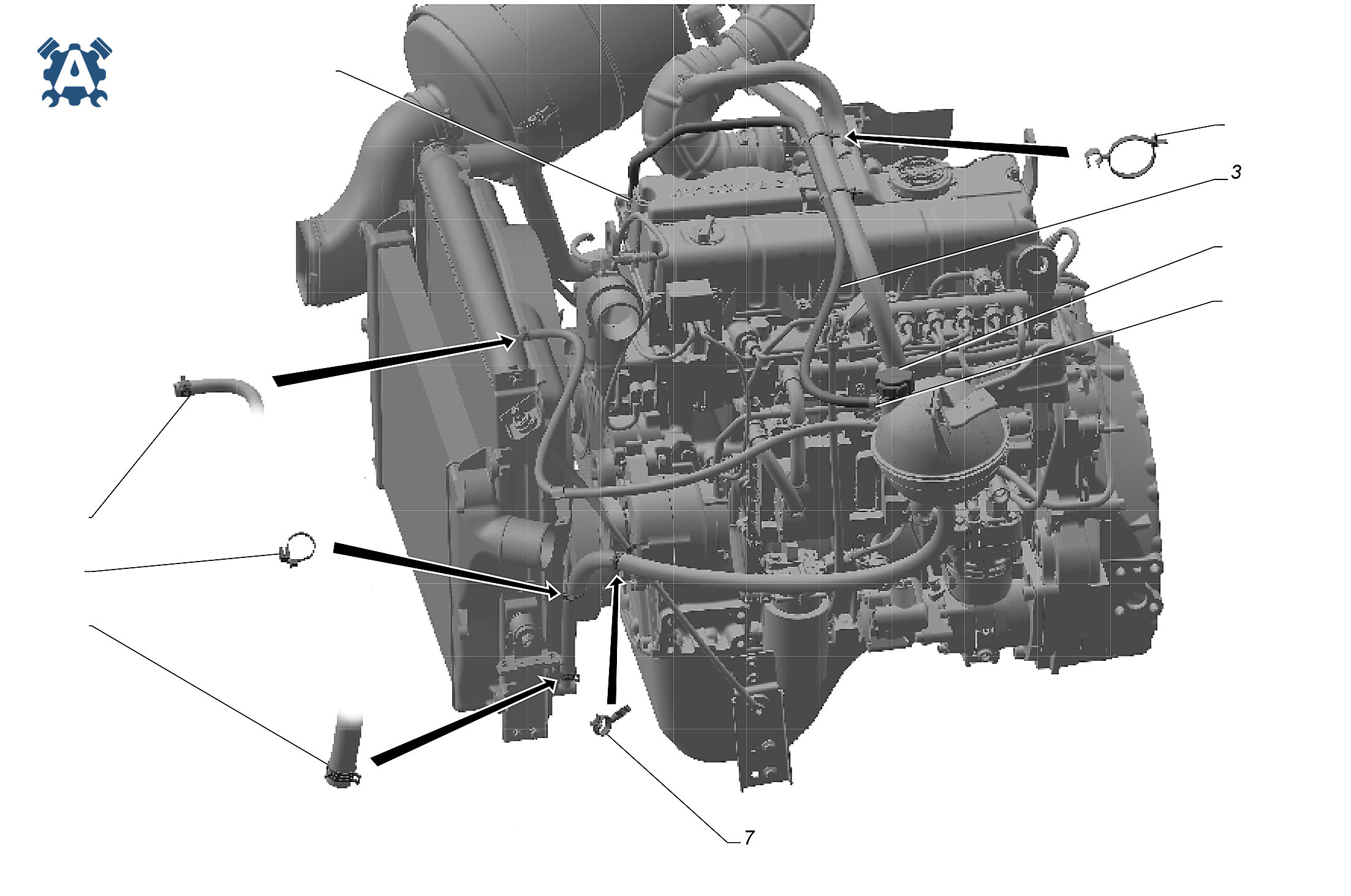

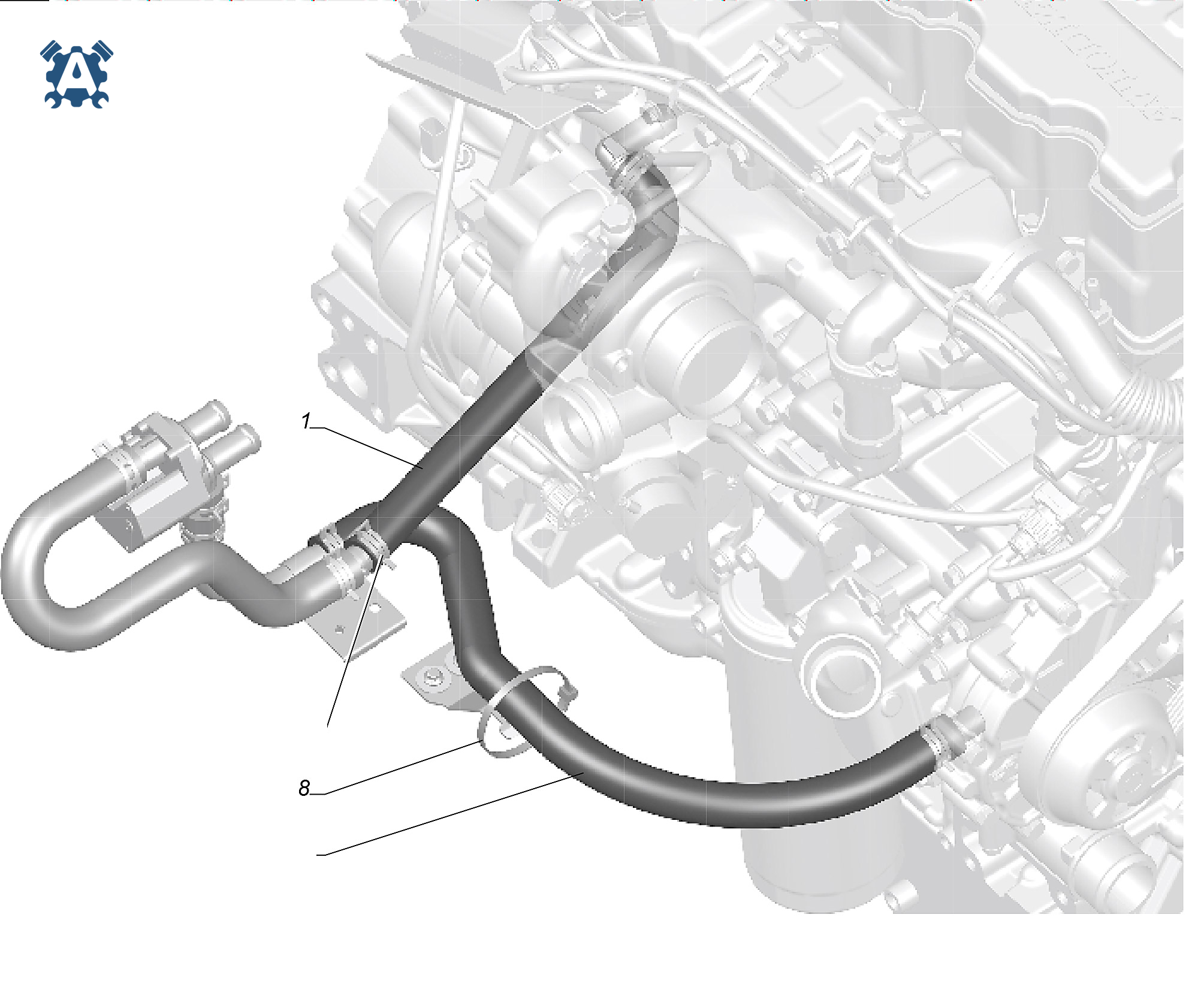

С41A23-1311001 Установка шлангов расширительного бачка ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 или поз.12 | 33023-1311065 | Пробка расширительного бачка | — | Заявка |
| 3 | 31029-1311162 | Шланг | — | Заявка |
| 5 или поз.10 | .01128044014 | Хомут пружинный 14х12 | — | Заявка |
| 6 или поз.11 | .01128044027 | Хомут пружинный 27х12 | — | Заявка |
| 7 | .081588.800.070 | Поясок | — | Заявка |
| 8 | .081924 | Поясок с клипсой | — | Заявка |
| 9 | 3302.3724653 | Поясок с клипсой | — | Заявка |
| 10 или поз.5 | .1401200700 | Хомут пружинный 14х12 | — | Заявка |
| 11 или поз.6 | .2701200700 | Хомут пружинный 27х12 | — | Заявка |
| 12 или поз.1 | 2108-1311065-03 | Пробка расширительного бачка | — | Заявка |

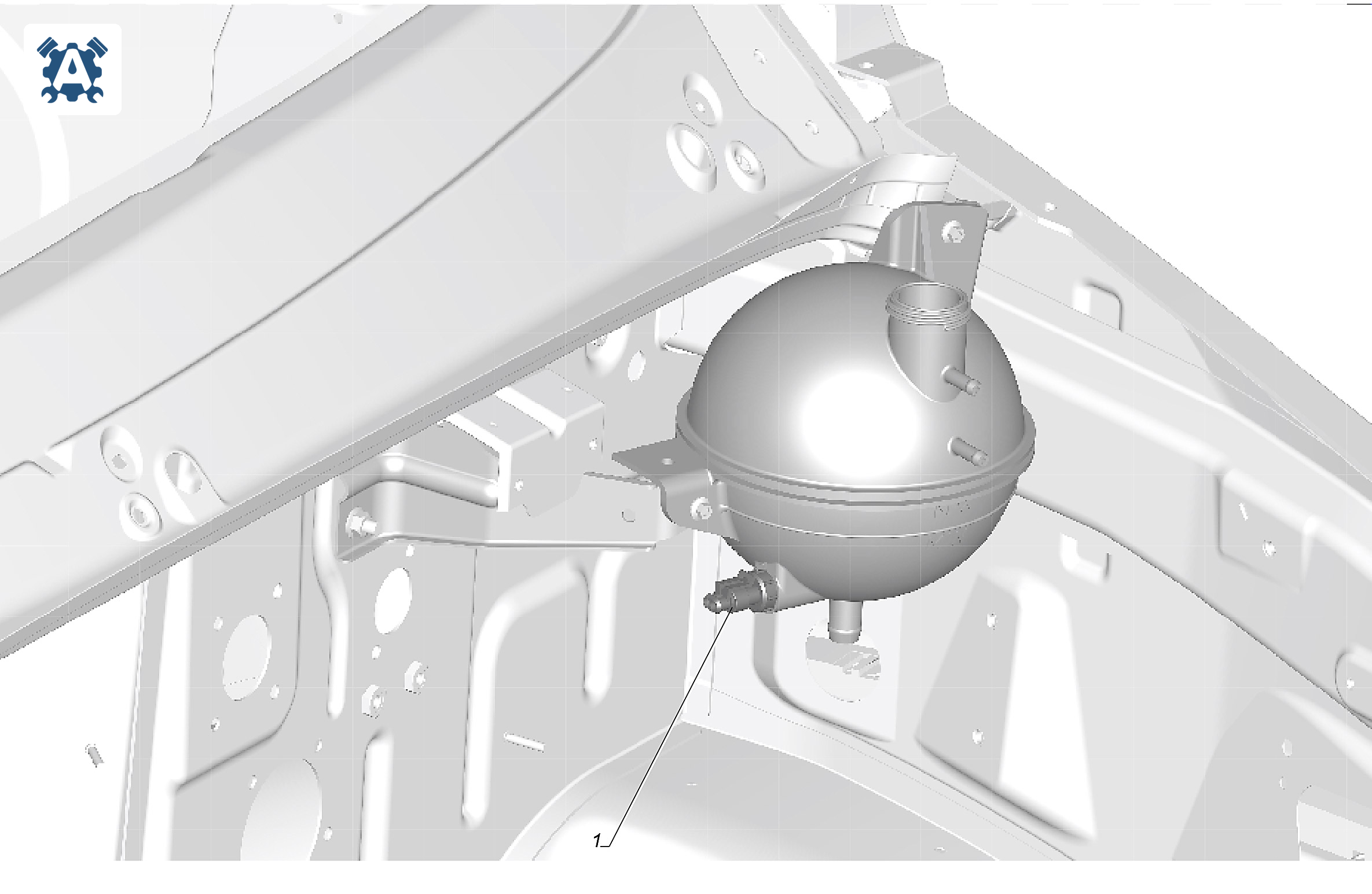

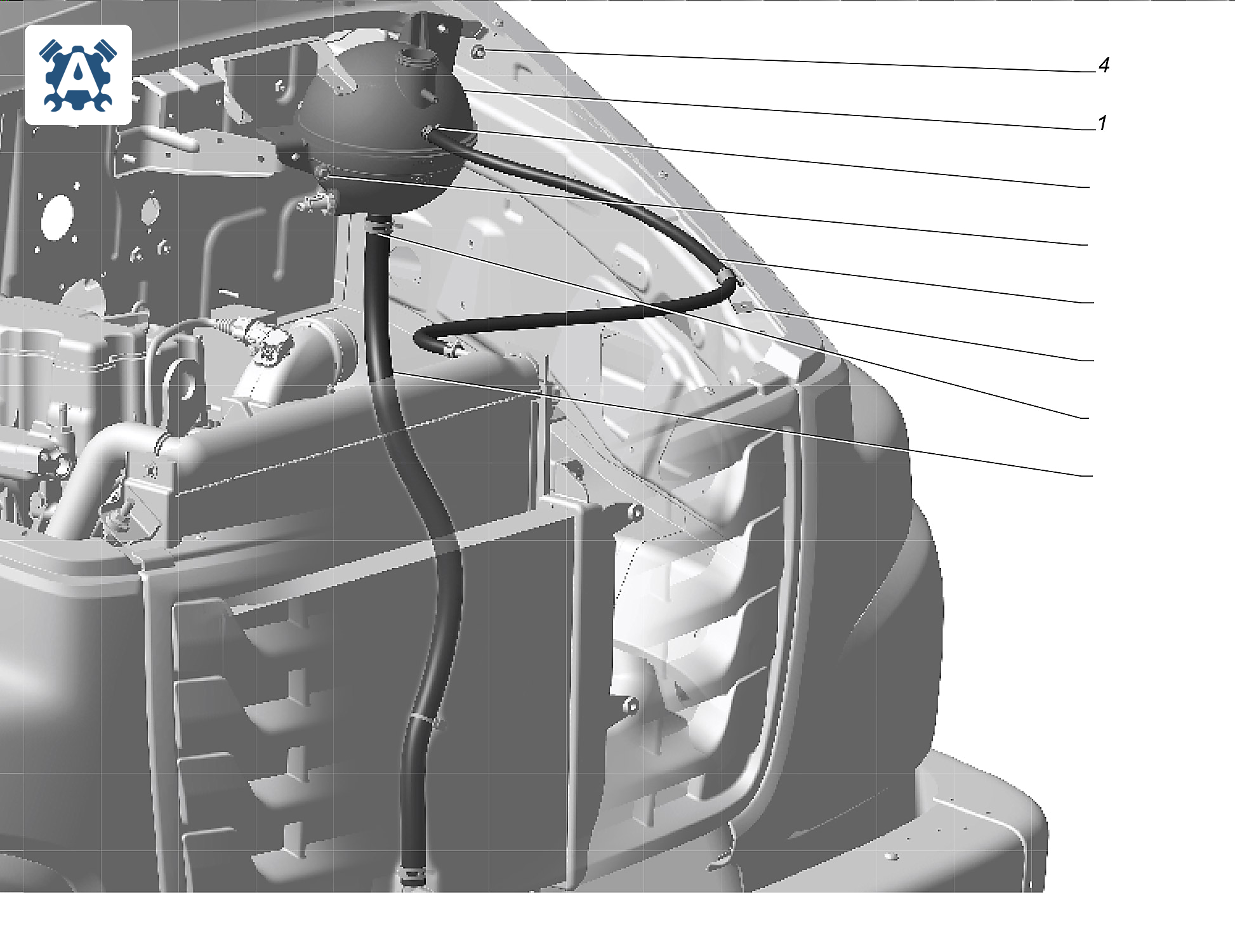

С41R11-1311002 Установка расширительного бачка ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R22-1311010 | Бачок расширительный | — | Заявка |
| 2 | 33096-1311095 | Шланг | — | Заявка |
| 3 | 330242-1311162 | Шланг | — | Заявка |
| 4 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 5 | 3307-3862088 | Скоба | — | Заявка |
| 6 или поз.8 | .01128044014 | Хомут пружинный 14х12 | — | Заявка |
| 7 или поз.9 | .01128044027 | Хомут пружинный 27х12 | — | Заявка |
| 8 или поз.6 | .1401200700 | Хомут пружинный 14х12 | — | Заявка |
| 9 или поз.7 | .2701200700 | Хомут пружинный 27х12 | — | Заявка |
| 10 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |

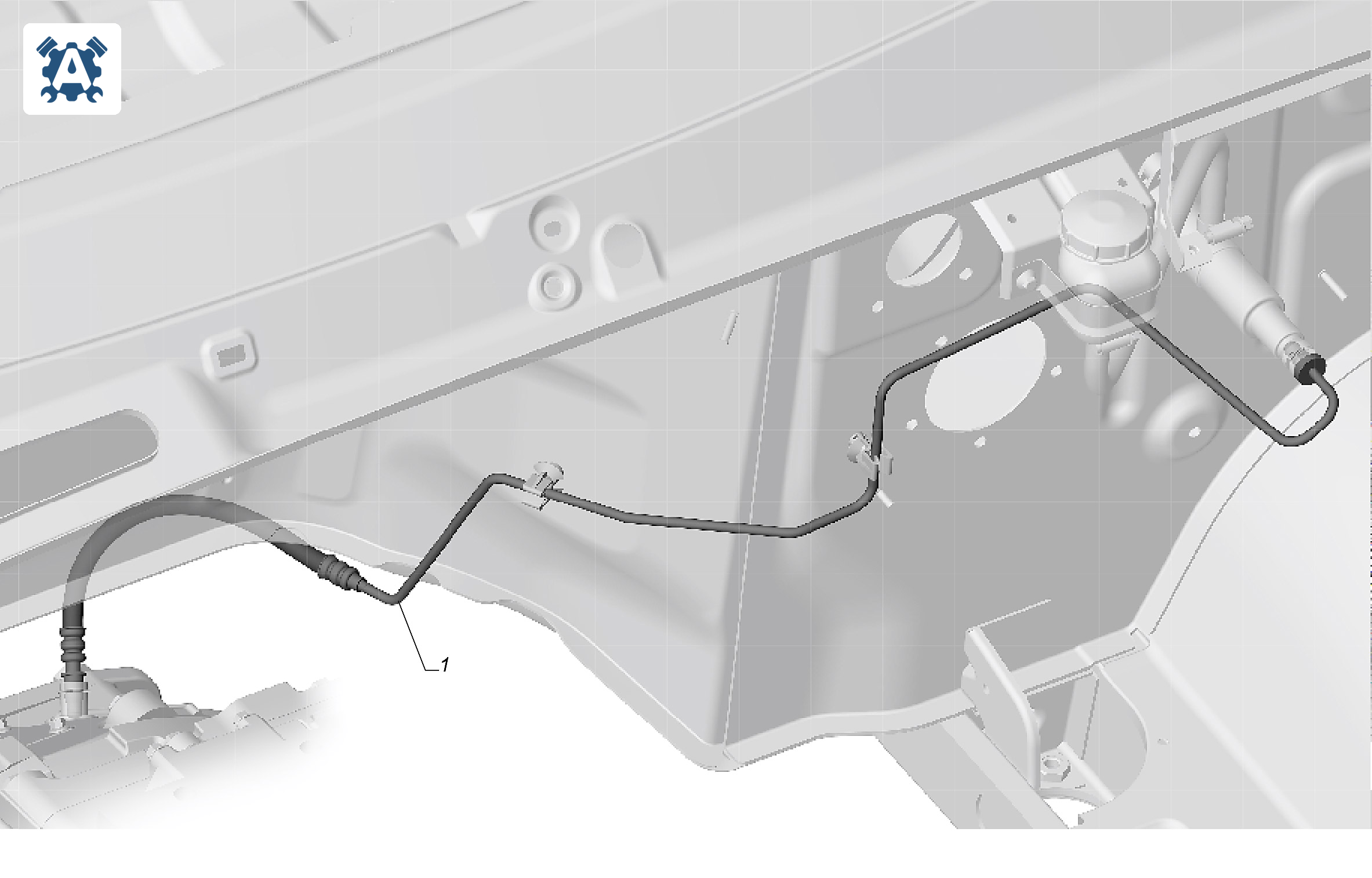

С41R11-1602001 Установка привода управления сцеплением ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11.1602580 | Трубопровод привода сцепления | — | Заявка |

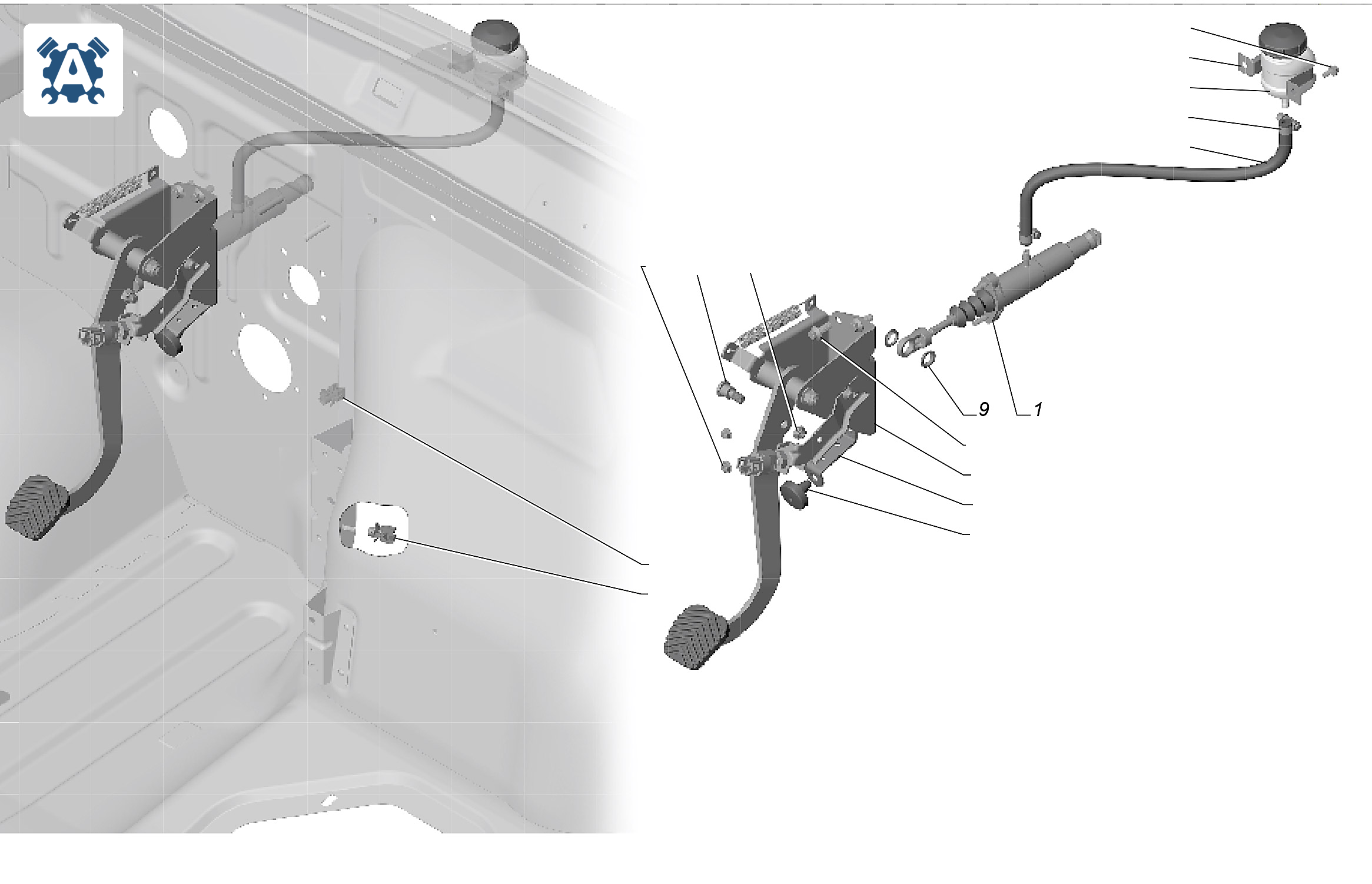

С41R11-1602002 Установка привода сцепления ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-1602300 | Цилиндр главный привода сцепления с проушиной | — | Заявка |
| 2 | С41R11-1602408 | Кронштейн с педалью выключения сцепления | — | Заявка |
| 5 | С41R11-1602418 | Кронштейн буфера педали сцепления | — | Заявка |
| 6 | С41R11-1602578 | Шланг от бачка к главному цилиндру сцепления | — | Заявка |
| 7 | С41R11-1602594 | Хомут крепления бачка | — | Заявка |
| 8 | 24-3504038 | Ось толкателя педали | — | Заявка |
| 9 | 21-3504039 | Втулка оси толкателя | — | Заявка |
| 10 | 3302-8503082 | Буфер заднего борта | — | Заявка |
| 11 | 292210-31 | Гайка DIN 985-М10х1-6-A3L | — | Заявка |
| 12 | 292352-31 | Гайка DIN 6923-М6-8-А3L | — | Заявка |
| 13 или поз.1 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 14 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 15 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 17 | .019844000 | Скоба | — | Заявка |
| 18 | С41R11.1602560 | Бачок главного цилиндра сцепления | — | Заявка |
| 19 | 45 3114 9901 | Хомут 10-16 | — | Заявка |

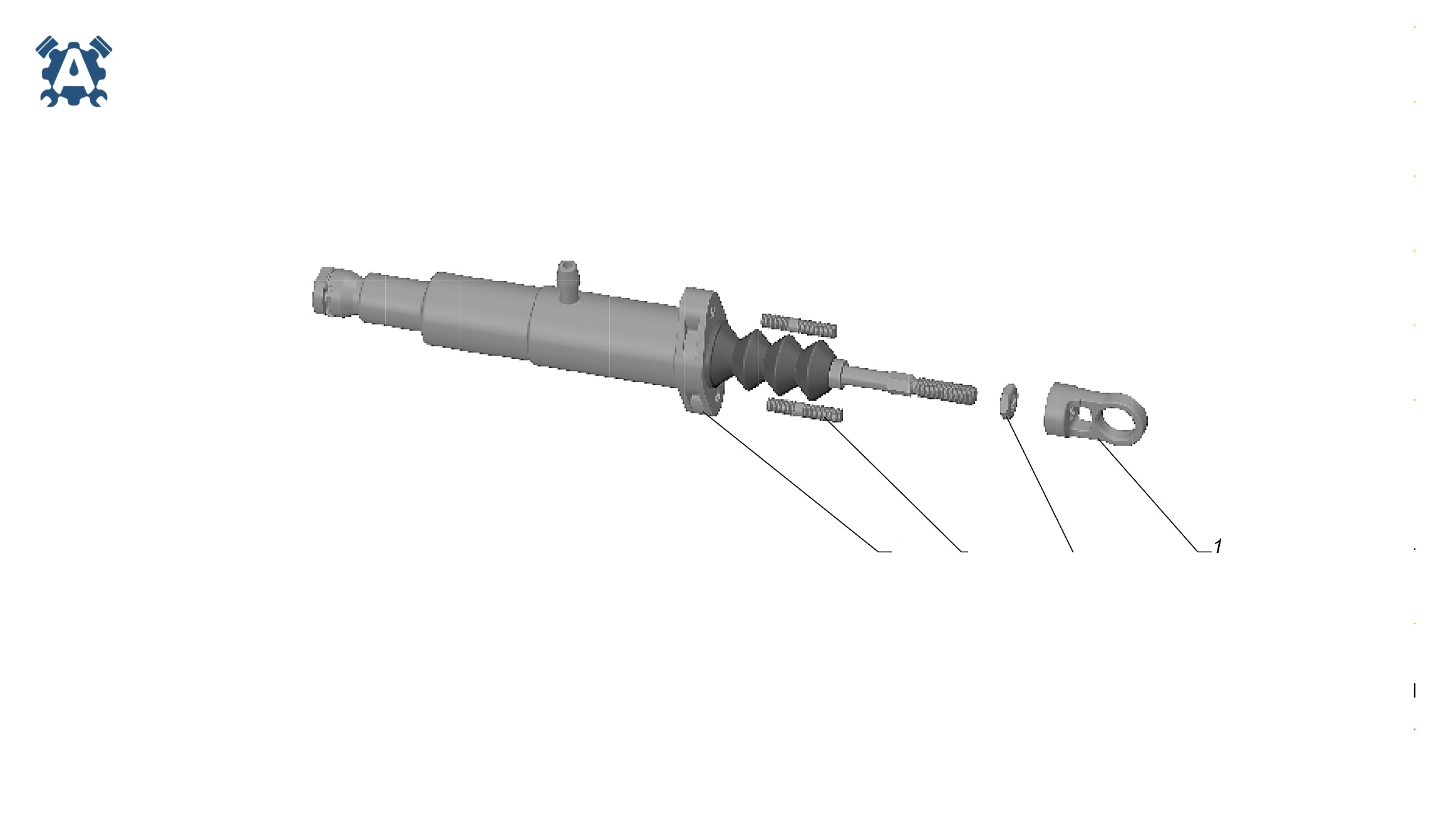

С41R11-1602300 Цилиндр главный привода сцепления с проушиной ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 24-1602066-01 | Проушина толкателя вакуумного усилителя | — | Заявка |
| 2 или поз.6 | 250610-П29 | Гайка М8 | — | Заявка |
| 3 или поз.5 | 45 9952 3503 | Шпилька М6х1-Сп/1х20 | — | Заявка |
| 4 | С41R11.1602290 | Цилиндр главный привода сцепления | — | Заявка |
| 5 или поз.3 | .220380620 | Шпилька М6х20 | — | Заявка |
| 6 или поз.2 | 292380-31 | Гайка DIN М8 | — | Заявка |

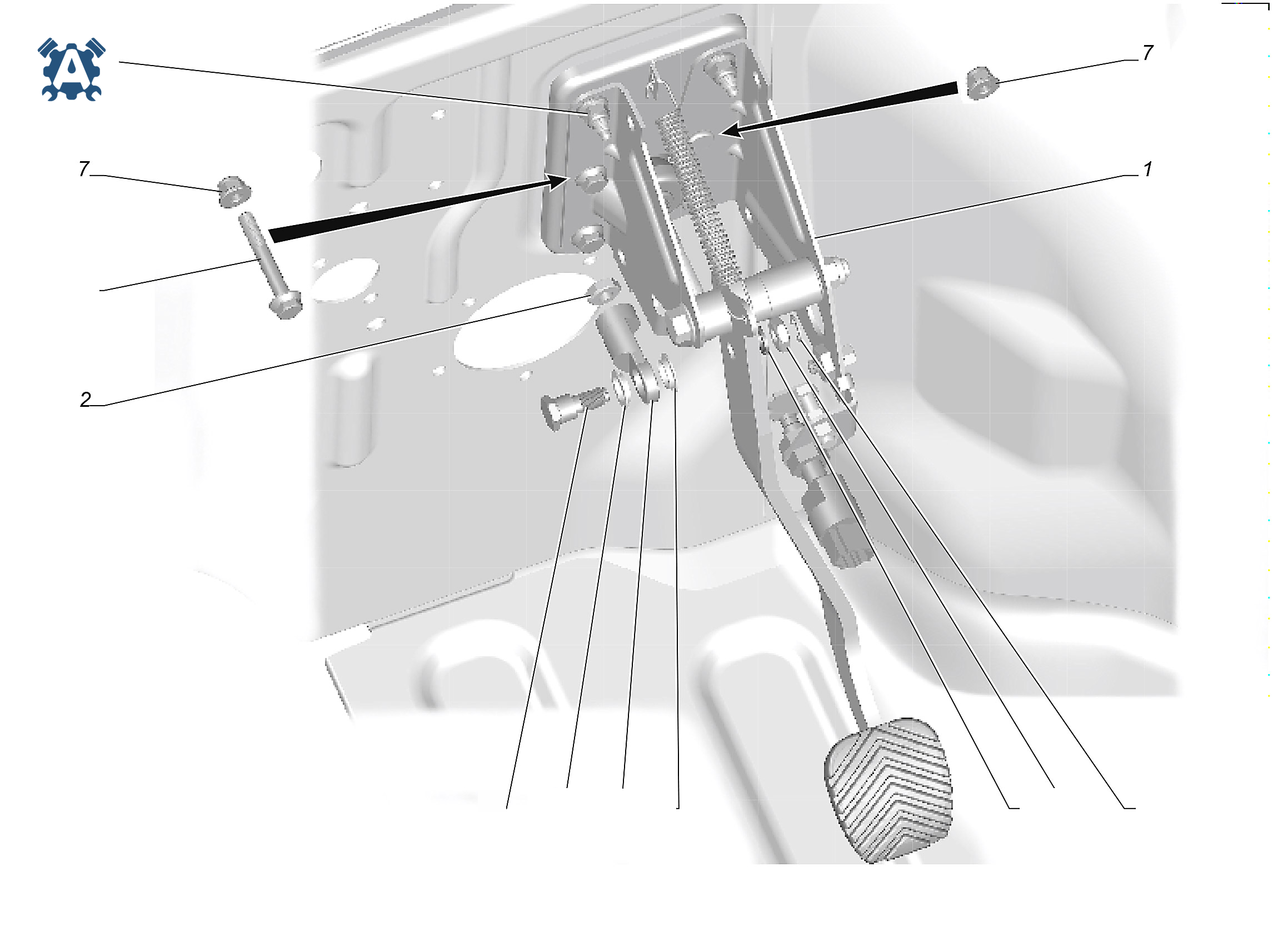

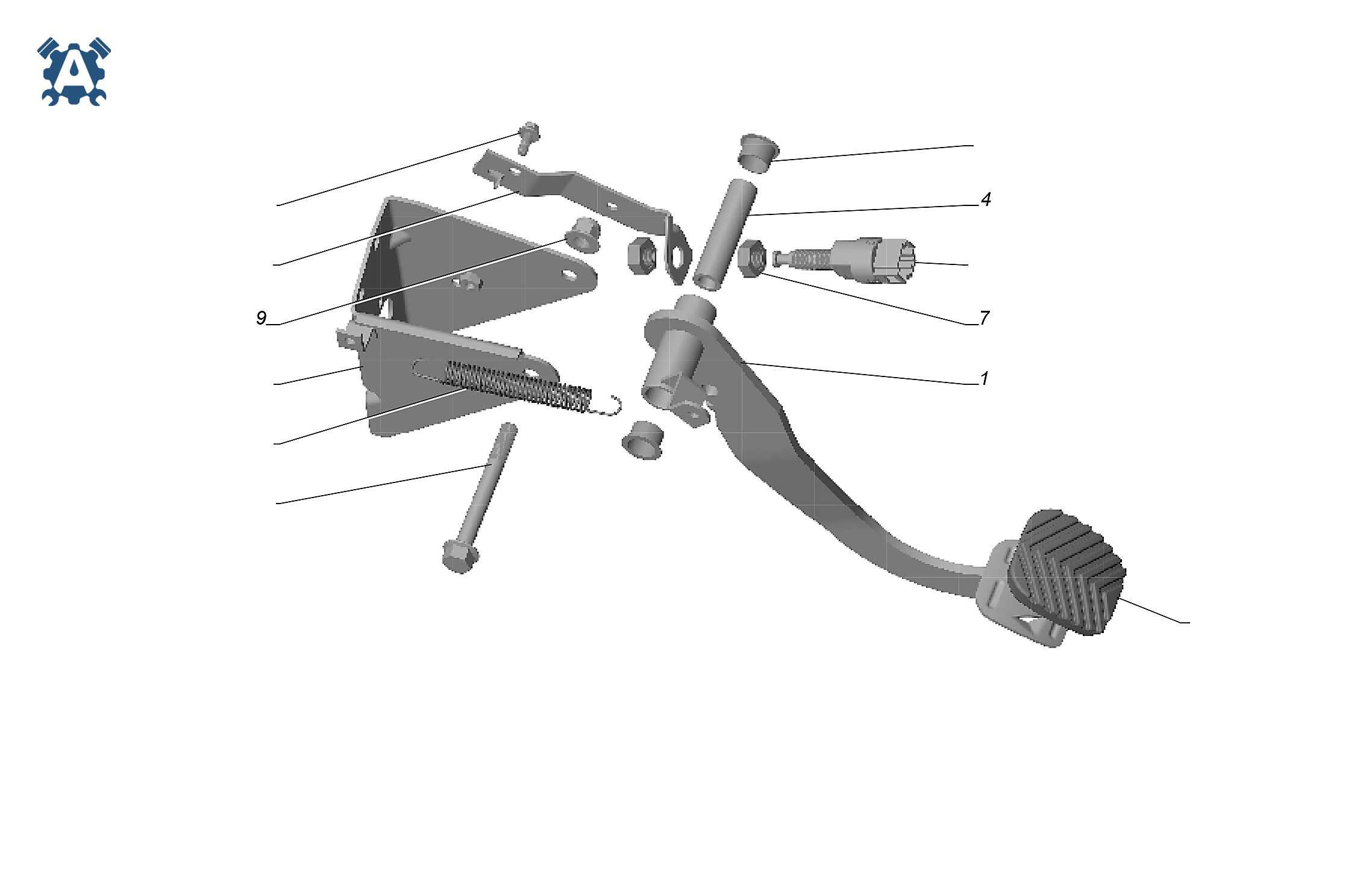

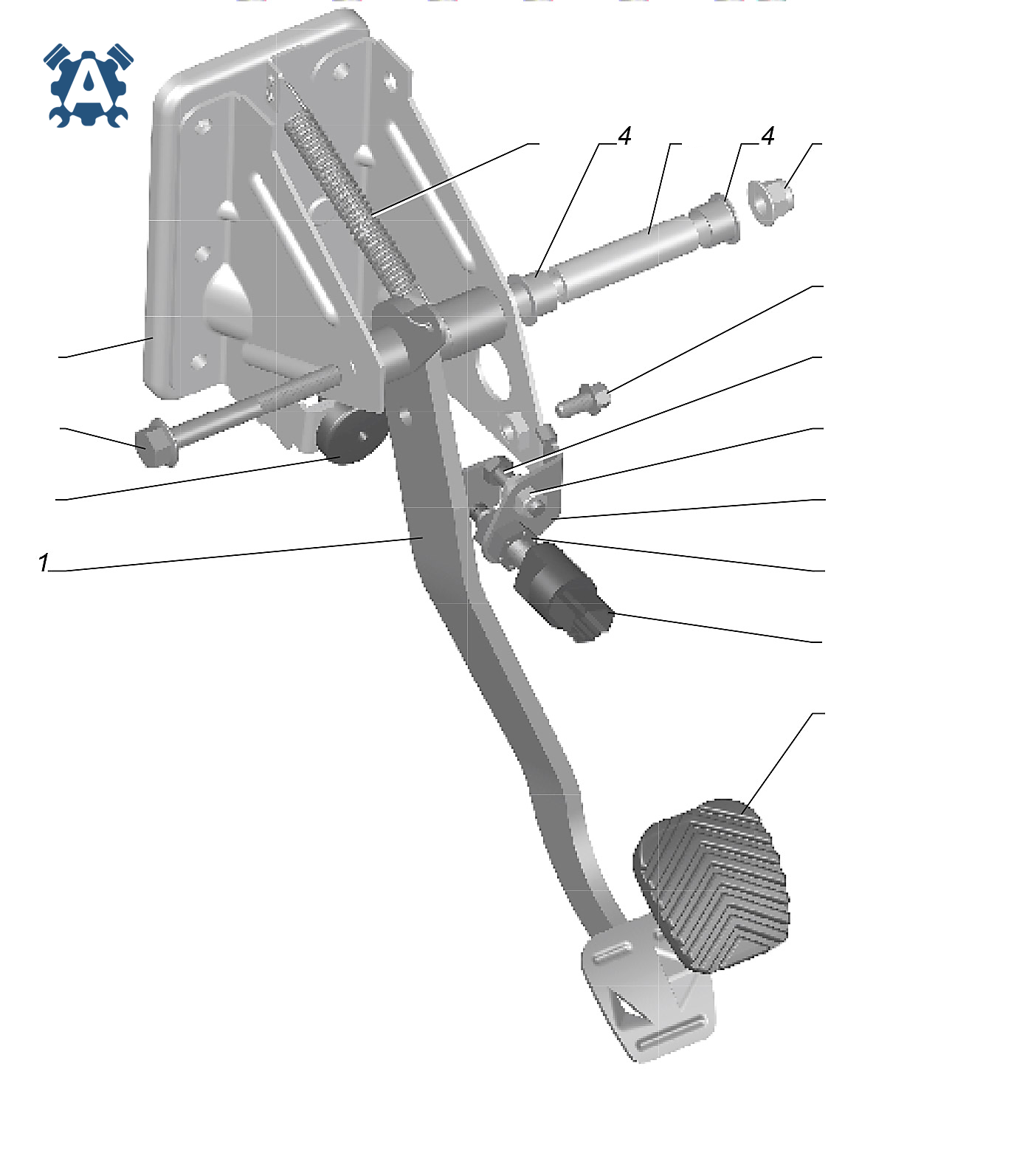

С41R11-1602408 Кронштейн с педалью выключения сцепления ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-1602010 | Педаль сцепления | — | Заявка |
| 2 | С41R11-1602420 | Кронштейн педали сцепления | — | Заявка |
| 3 | С41R11-1602049 | Кронштейн выключателя сигнала положения педали сцепления | — | Заявка |
| 4 | А21R23-3504022 | Втулка распорная | — | Заявка |
| 5 | А21R23-3504023 | Втулка оси педали | — | Заявка |
| 6 | 3307-3504048 | Накладка педали | — | Заявка |
| 7 | 3110-3504112 | Гайка | — | Заявка |
| 8 | 3111-3508220 | Пружина оттяжная уравнителя | — | Заявка |
| 9 | 292623-61 | Гайка ISO 7043-М10-10-A3L | — | Заявка |
| 10 | 290S146-81 | Болт DIN EN 1665-М10х90-10.9-A3L | — | Заявка |
| 11 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 12 | C41R11.3720020 | Выключатель сигнала положения педали сцепления | — | Заявка |

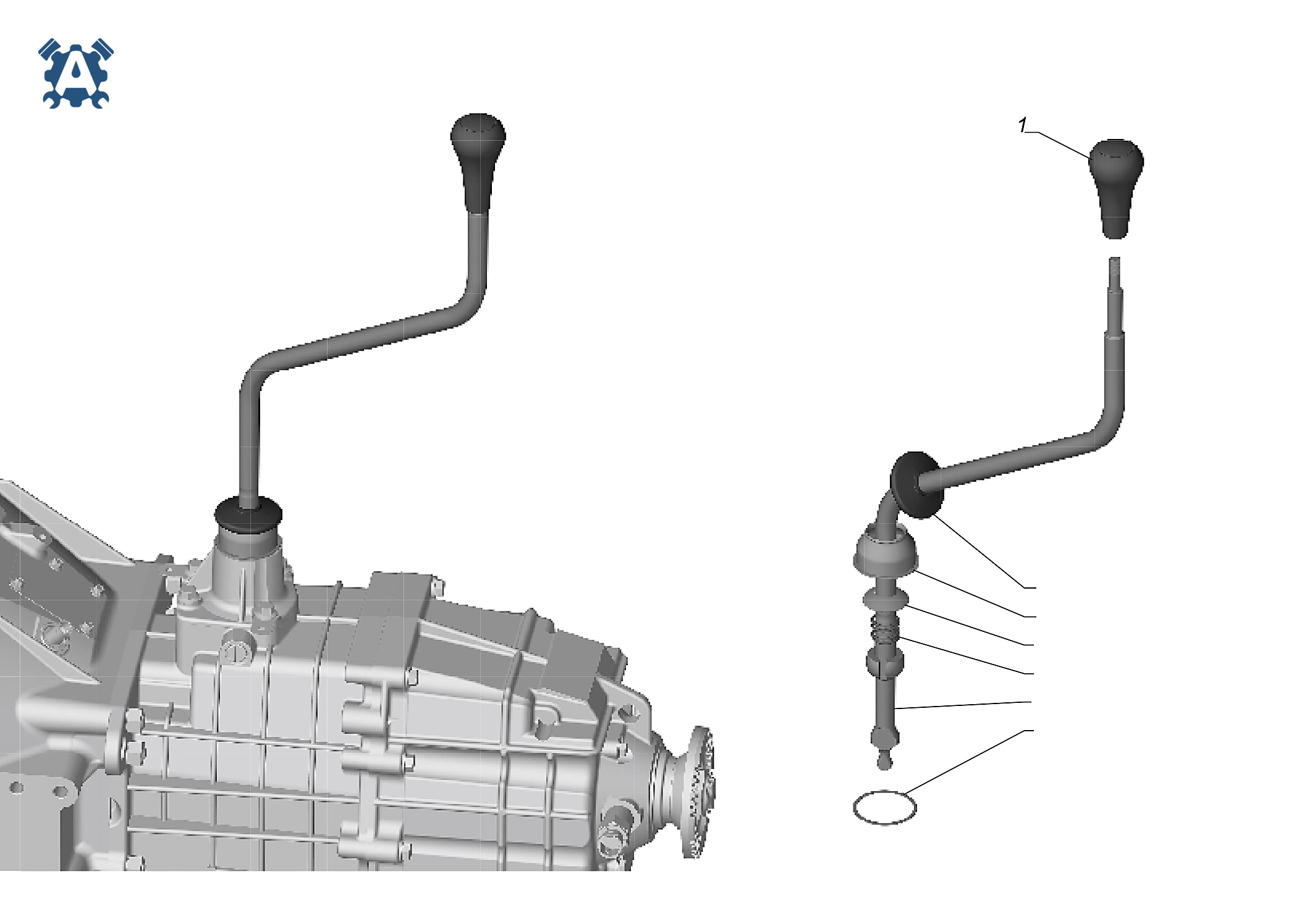

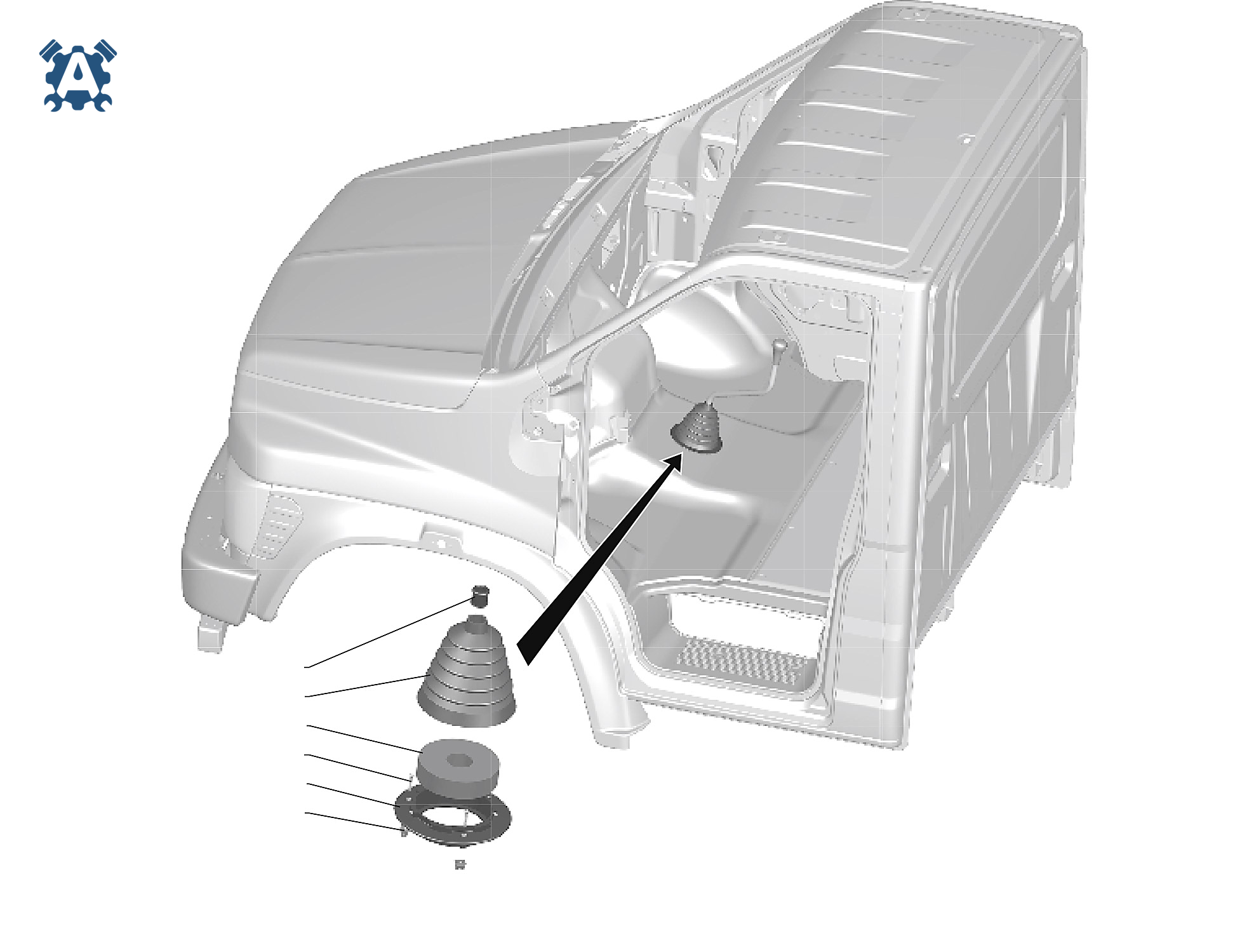

С41R11-1700001 Установка рычага коробки передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3309-1702159 | Рукоятка рычага переключения передач | — | Заявка |
| 2 | .11-7207 | Прокладка колпака | — | Заявка |
| 3 | C41R11-1702120 | Рычаг переключения передач | — | Заявка |
| 4 | 3309-1702122 | Пружина рычага | — | Заявка |
| 5 | 24-1702126 | Колпак верхней крышки | — | Заявка |
| 6 | 3309-1702128 | Уплотнитель рычага | — | Заявка |
| 7 | 3309-1702138 | Седло пружины рычага | — | Заявка |
C41R11-1700004-01 Коробка передач с картером и механизмом управления сцеплением ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R11-1601022 | Крышка люка картера | — | Заявка |
| 2 | С41R11-1700010-03 | Коробка передач | — | Заявка |
| 3 | С41R11-1601015-10 | Картер сцепления | — | Заявка |
| 4 | 3302-1601022 | Крышка люка картера сцепления | — | Заявка |
| 5 | С41R11-1602532 | Опора концентрического цилиндра сцепления | — | Заявка |
| 6 | 45 3114 9485 | Шпилька М14х2-Сп/1,5х32 | — | Заявка |
| 7 | 250559-П29 | Гайка М14х1,5 | — | Заявка |
| 8 | 252135-П2 | Шайба 8Т | — | Заявка |
| 9 | 252178-П29 | Шайба 2-14 | — | Заявка |
| 10 | 290031-81 | Винт DIN М8х45 | — | Заявка |
| 11 | 290S139-71 | Болт DIN М10х45 | — | Заявка |
| 12 | .Е24406 | Болт резьбовыдавливающий Сп М6х12 | — | Заявка |
| 13 | С41R11.1602586 | Трубка клапана прокачки | — | Заявка |
| 14 | С41R11.1602600 | Трубка к концентрическому цилиндру | — | Заявка |
| 15 | С41R11.1602750 | Цилиндр концентрический привода сцепления | — | Заявка |
| 17 | С41R11-1700010-10 | Коробка передач опция Дистанционный привод КПП | — | Заявка |

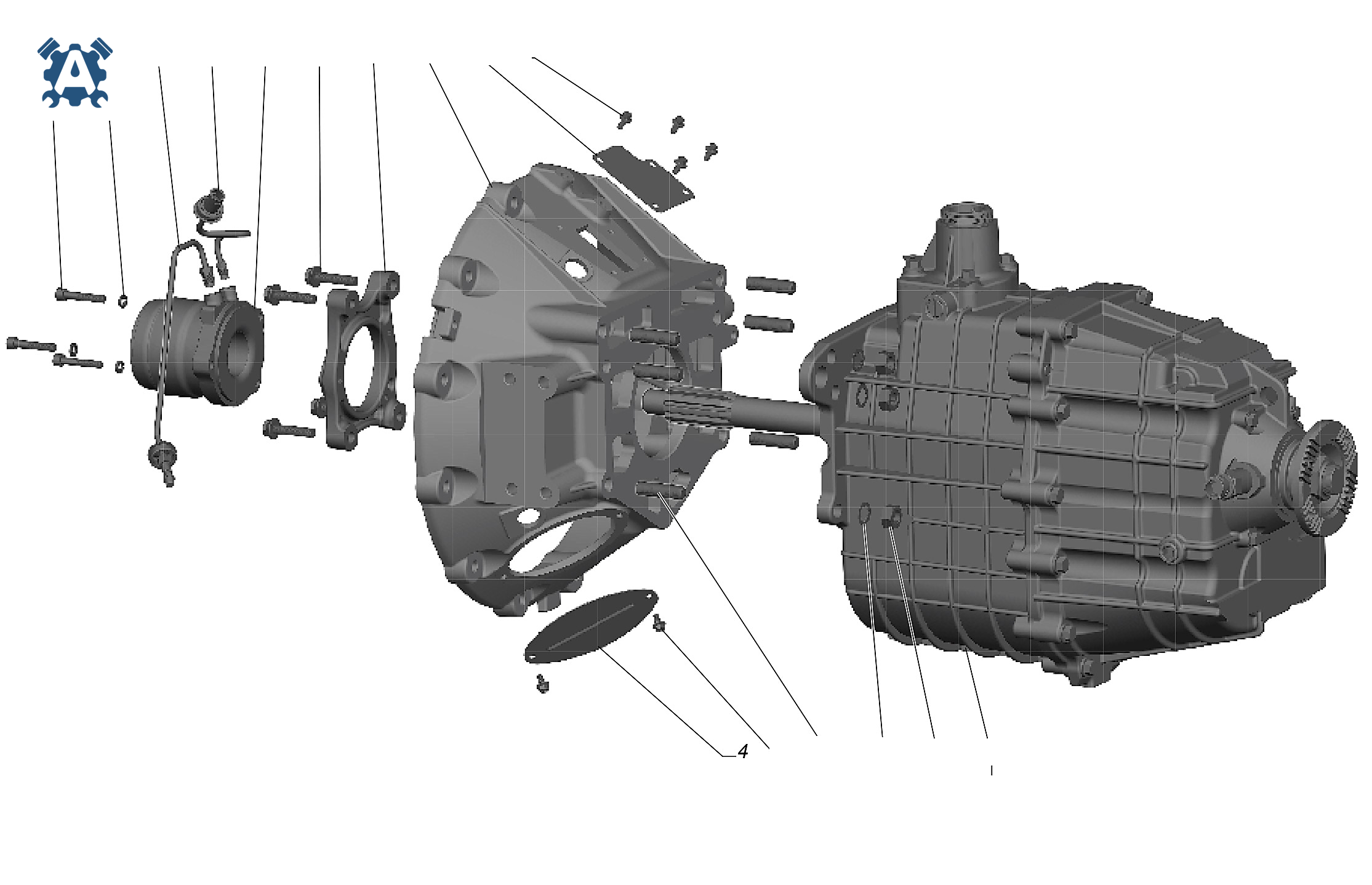

C41R11-1700007-21 Установка коробки передач на двигатель ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

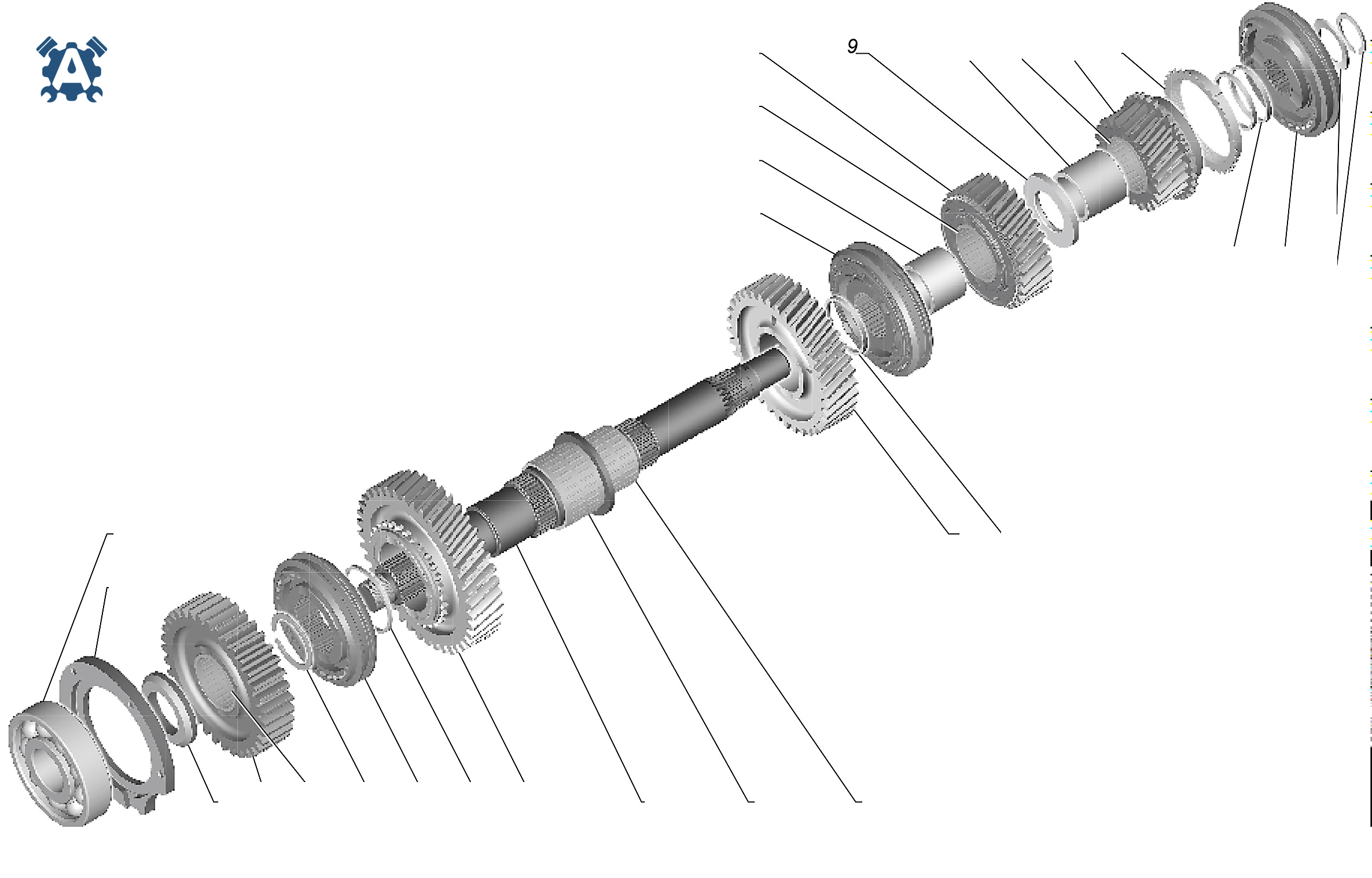

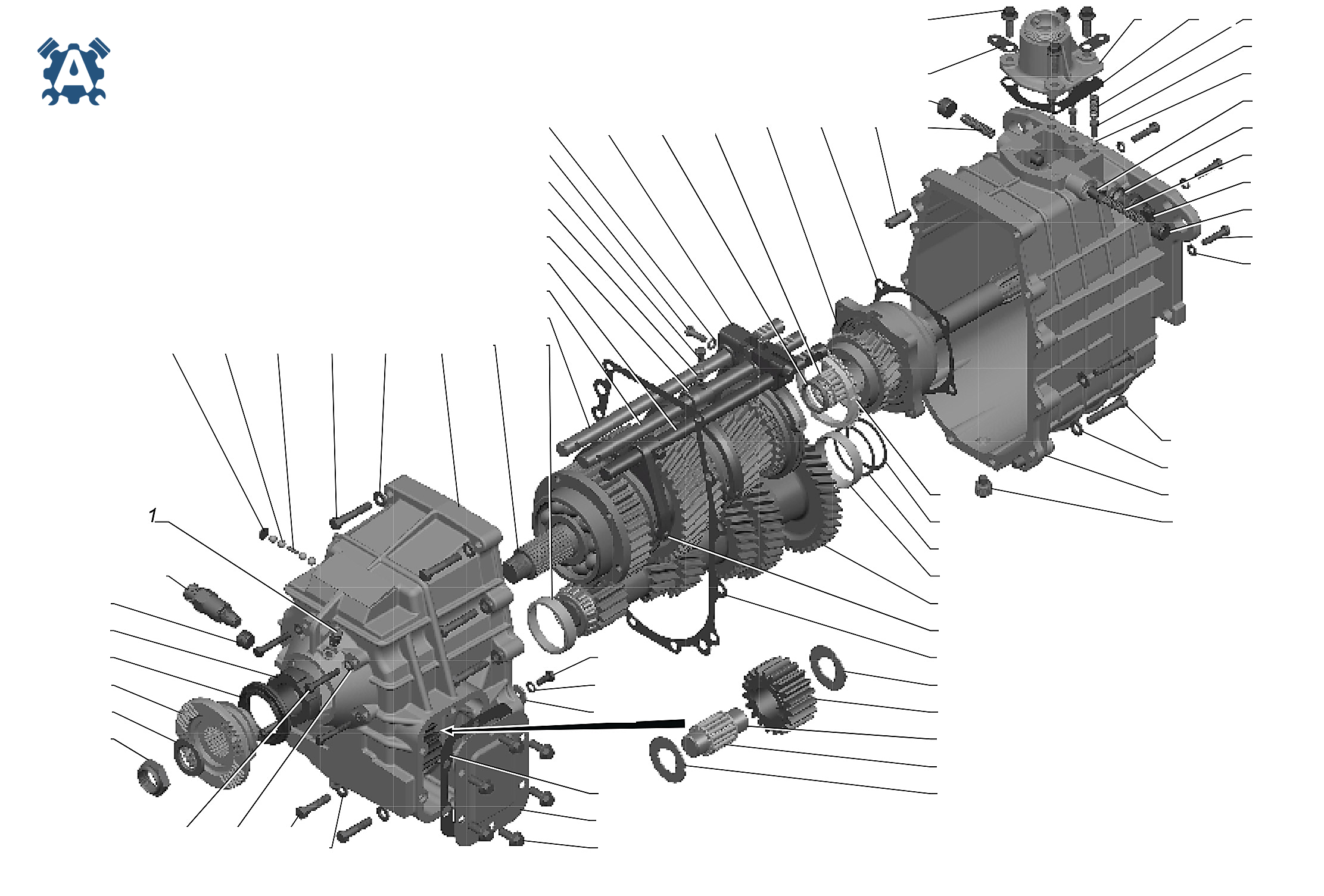

C41R11-1700010-03 Коробка передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R22-1701176 | Сапун | — | Заявка |
| 2 | С41R11-1701022-20 | Вал первичный в крышке | — | Заявка |
| 3 | С41R11-1701048 | Вал промежуточный коробки передач | — | Заявка |
| 4 | 31029-1701098 | Пробка магнитная | — | Заявка |
| 5 | С41R11-1701100-30 | Вал вторичный | — | Заявка |
| 6 | С41R11-1701238 | Фланец с отражателем | — | Заявка |
| 7 | С41R11-1702023 | Шток переключения 1-й передачи и заднего хода с головкой | — | Заявка |
| 8 | С41R11-1702055 | Шток переключения 2-й и 3-й передач с головкой | — | Заявка |
| 9 | 3309-1702118 | Картер рычага переключения передач | — | Заявка |
| 11 | 4301-1701248 | Шайба гайки фланца | — | Заявка |
| 12 | 293292-П29 | Шайба 8,5 | — | Заявка |
| 13 | 296576-П29 | Пробка КГ1/2" | — | Заявка |
| 14 | 305453-П | Штифт 4,5х16,4 | — | Заявка |
| 15 | 4301-1601300 | Шайба пружинная коническая | — | Заявка |
| 16 | 4301-1601301 | Шайба пружинная коническая | — | Заявка |
| 17 | С41R11-1701015 | Картер коробки передач передний | — | Заявка |
| 18 | С41R11-1701016 | Картер коробки передач задний | — | Заявка |
| 19 | 3309-1701018 | Прокладка картеров | — | Заявка |
| 20 | 3309-1701020 | Крышка люка | — | Заявка |
| 21 | 4301-1701021 | Прокладка крышки люка | — | Заявка |
| 22 | 3309-1701042 | Прокладка крышки первичного вала | — | Заявка |
| 23 | 3309-1701062 | Прокладка регулировочная | — | Заявка |
| 24 | 3309-1701063 | Прокладка регулировочная | — | Заявка |
| 25 | 3309-1701080 | Шестерня промежуточная заднего хода | — | Заявка |
| 26 | 3309-1701090 | Ось шестерни заднего хода | — | Заявка |
| 27 | 4301-1701091 | Шайба упорная шестерни заднего хода | — | Заявка |
| 28 | С41R11-1701132 | Шайба переднего подшипника вторичного вала | — | Заявка |
| 29 | 3309-1701167 | Штифт центрирующий картеров коробки передач | — | Заявка |
| 30 | 4301-1701247 | Гайка фланца вторичного вала | — | Заявка |
| 31 | 3309-1702019 | Болт крепления вилок | — | Заявка |
| 32 | С41R11-1702027 | Вилка включения 4 и 5 передач | — | Заявка |
| 33 | С41R11-1702028 | Сухарь вилок переключения передач | — | Заявка |
| 34 | С41R11-1702029 | Вилка включения 2-й и 3-й передач | — | Заявка |
| 35 | С41R11-1702060-10 | Шток переключения 4-й и 5-й передач | — | Заявка |
| 36 | 3309-1702086 | Заглушка | — | Заявка |
| 37 | С41R11-1702090 | Толкатель | — | Заявка |
| 38 | 52-1702097 | Предохранитель включения | — | Заявка |
| 39 | 3309-1702098 | Пружина предохранителя | — | Заявка |
| 40 | 3309-1702100 | Пружина предохранителя | — | Заявка |
| 41 | 4301-1702106 | Пружина фиксатора | — | Заявка |
| 42 | 3309-1702131 | Прокладка картера рычага | — | Заявка |
| 45 | 21П-3716078-Б | Прокладка | — | Заявка |
| 46 | 3302-3724293 | Кронштейн крепления колодок | — | Заявка |
| 47 | С41R11-3802033 | Ротор датчика скорости | — | Заявка |
| 49 | 3309-1701148 | Кольцо синхронизатора | — | Заявка |
| 50 или поз.5 | 45 9376 1163 | Болт М10х25 | — | Заявка |
| 51 или поз.5 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 52 | 200263-П29 | Болт М8х35 | — | Заявка |
| 53 | 200320-П29 | Болт М10х55 | — | Заявка |
| 54 | 201456-П29 | Болт М8х20 | — | Заявка |
| 55 | 201468-П29 | Болт М8х50 | — | Заявка |
| 56 | 201505-П29 | Болт М10х45 | — | Заявка |
| 57 | 260305-П29 | Заглушка 16 | — | Заявка |
| 58 или поз.5 | 290S036-71 | Болт DIN М10х25 | — | Заявка |
| 59 или поз.5 | 290S037-71 | Болт DIN М10х30 | — | Заявка |
| 60 | 296870 | Шарик 10-100 | — | Заявка |
| 61 | 508607-П | Шарик Б 7,938-40 | — | Заявка |
| 64 | .30207А | Подшипник роликовый конический 30207A | — | Заявка |
| 65 или поз.6 | .64706 | Подшипник роликовый радиальный без колец 64706 | — | Заявка |
| 66 или поз.6 | .64706Е | Подшипник роликовый радиальный без колец 64706Е | — | Заявка |
| 67 | .264706 | Подшипник роликовый радиальный без колец 264706 | — | Заявка |
| 68 | С41R11.1701210 | Манжета BDAT2SLLKFSF 55-82-9/16 | — | Заявка |
| 69 или поз.7 | А63R42.3843010 | Датчик импульсов ПД8093-7 | — | Заявка |
| 70 | 3302.3716010 | Выключатель света заднего хода | — | Заявка |
| 73 или поз.6 | А63R42.3843010-01 | Датчик скорости | — | Заявка |
| 74 или поз.6 | А63R42.3843010-02 | Датчик скорости | — | Заявка |

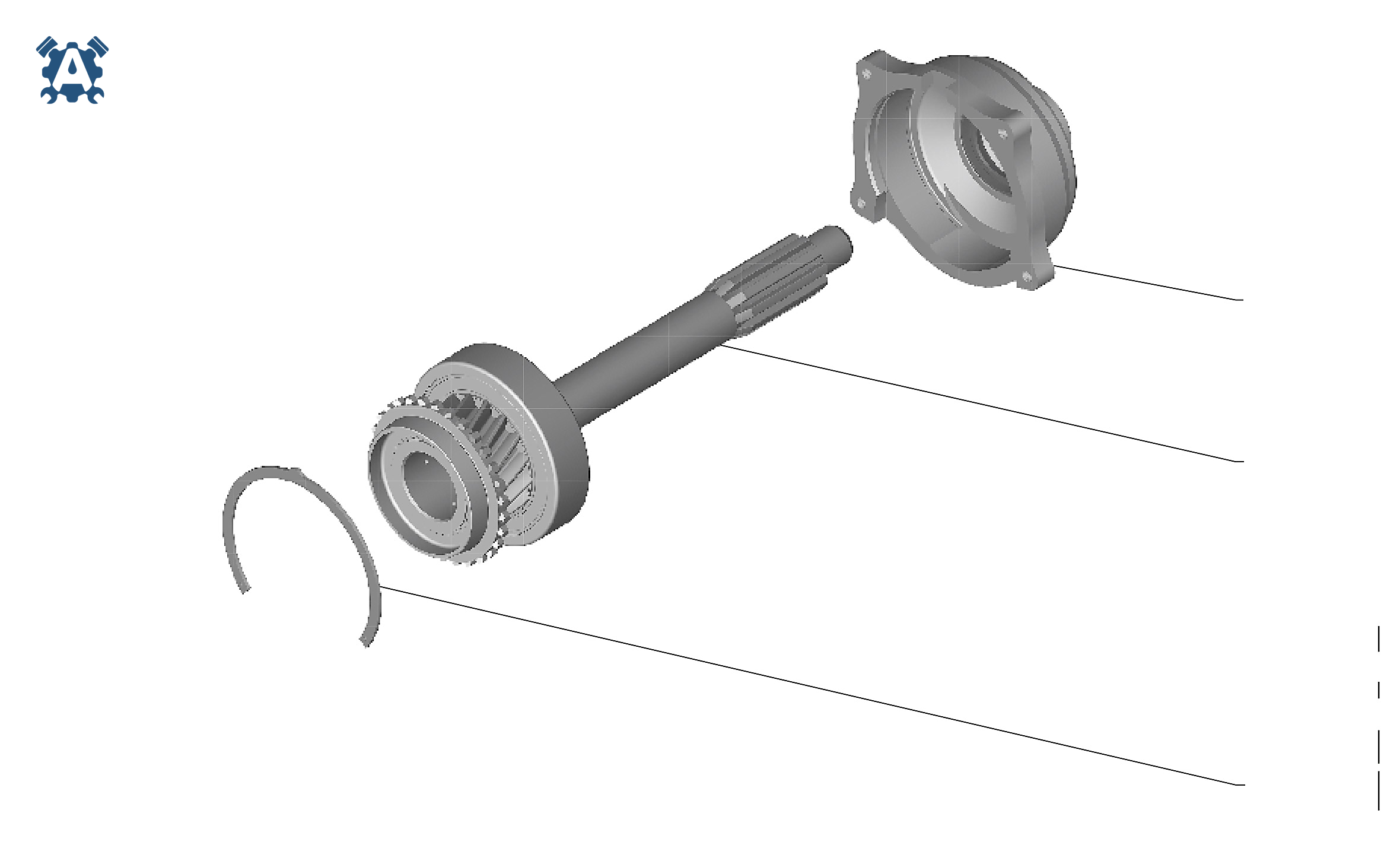

C41R11-1701022-20 Вал первичный в крышке ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
C41R11-1701023-20 Вал первичный коробки передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

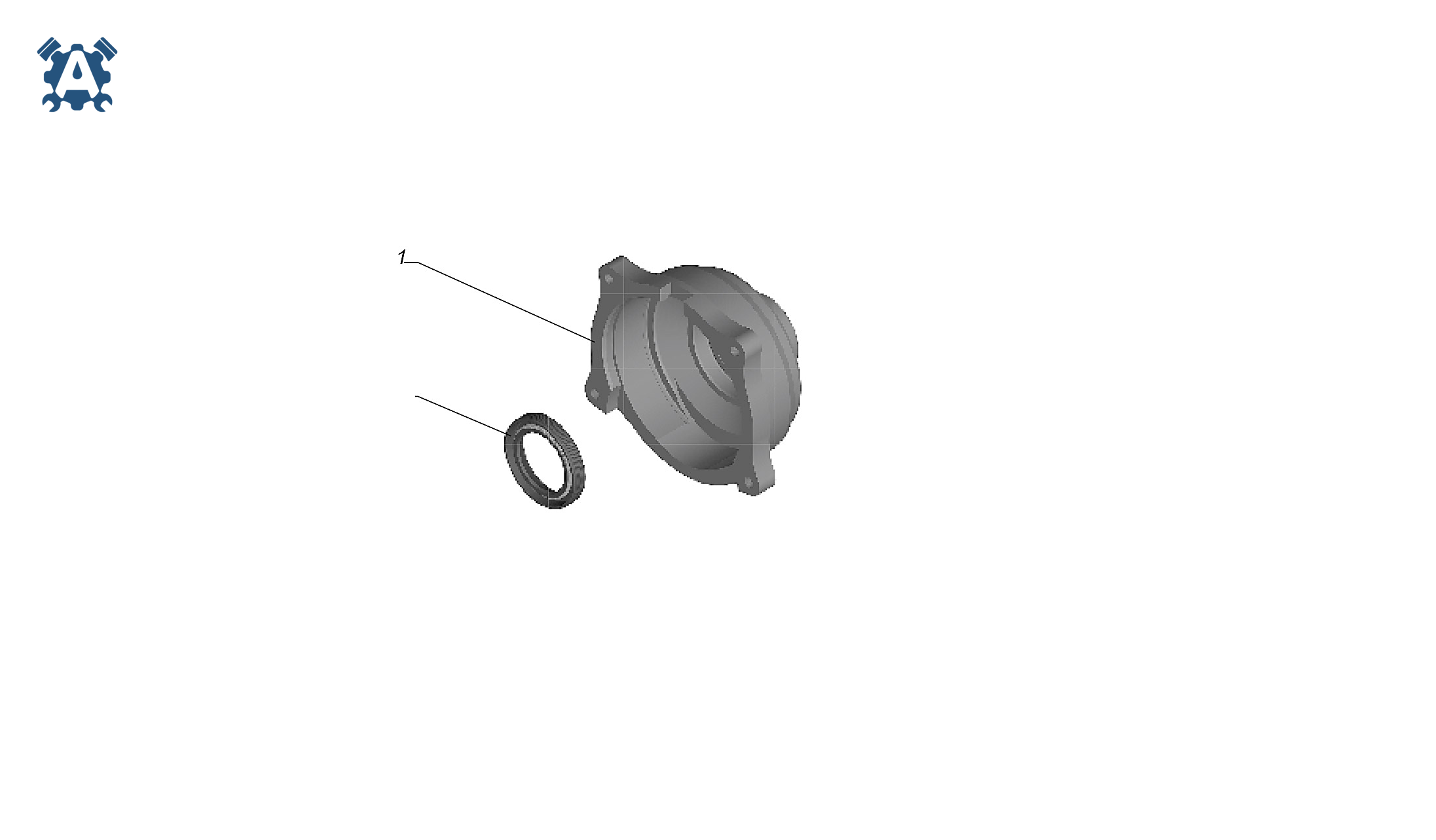

C41R11-1701039 Крышка первичного вала коробки передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

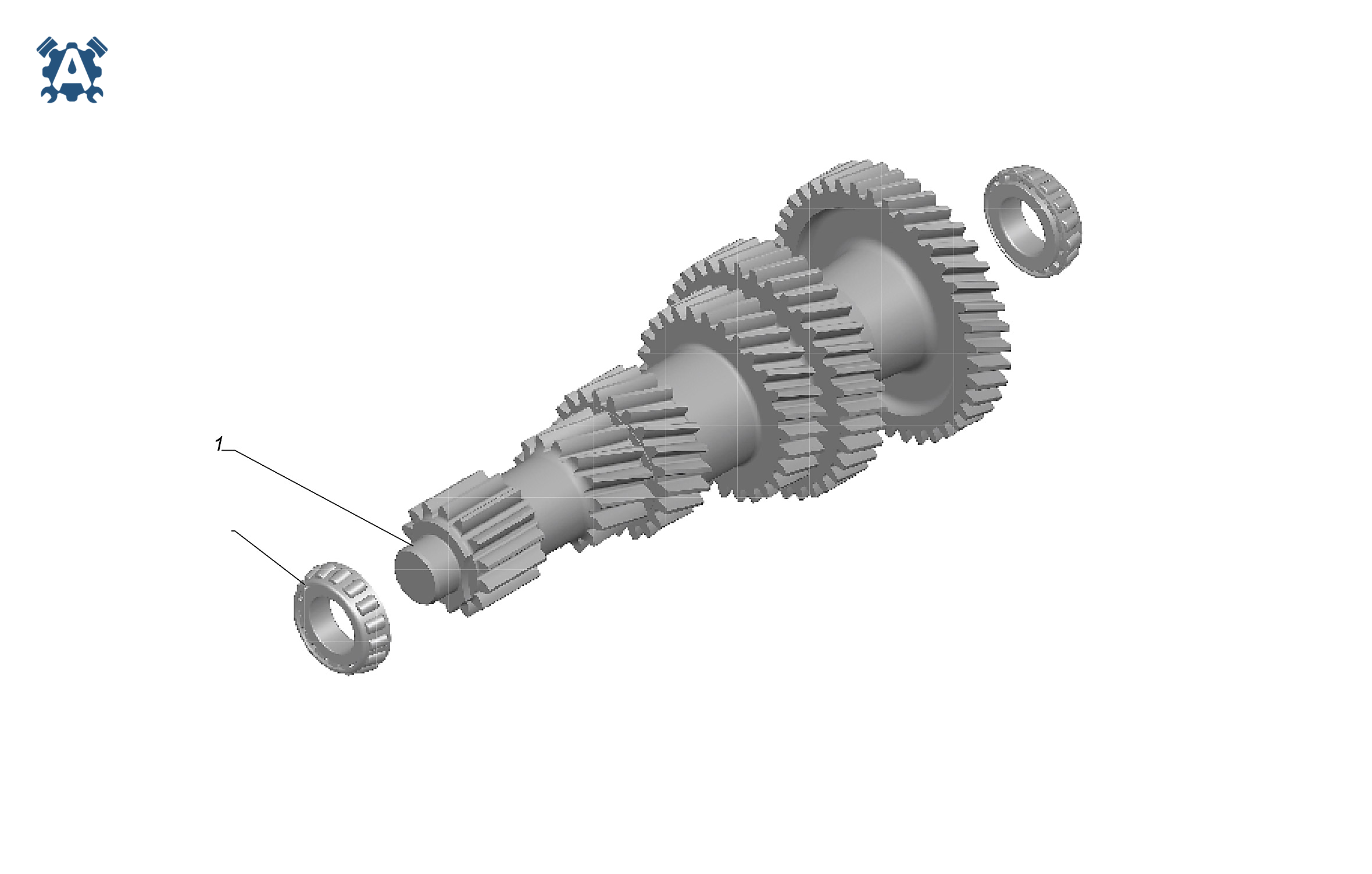

C41R11-1701048 Вал промежуточный коробки передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
C41R11-1701100-30 Вал вторичный ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-1701108 | Шестерня 1 передачи вторичного вала | — | Заявка |
| 2 | С41R11-1701111 | Шестерня 2 передачи вторичного вала | — | Заявка |
| 3 | С41R11-1701114 | Шестерня 3 передачи вторичного вала | — | Заявка |
| 4 | С41R11-1701124 | Муфта синхронизатора 1 передачи и заднего хода со ступицей | — | Заявка |
| 5 | С41R11-1701140 | Шестерня заднего хода вторичного вала | — | Заявка |
| 6 | С41R11-1701154-20 | Шестерня 4 передачи вторичного вала | — | Заявка |
| 8 | 3309-1701103 | Кольцо распорное | — | Заявка |
| 9 | 3309-1701104 | Шайба шестерен вторичного вала | — | Заявка |
| 10 | С41R11-1701105 | Вал вторичный | — | Заявка |
| 11 | 33107-1701115 | Шайба пружинная вторичного вала | — | Заявка |
| 12 | С41R11-1701155 | Втулка шестерен вторичного вала | — | Заявка |
| 13 | С41R11-1701155-10 | Втулка шестерен вторичного вала | — | Заявка |
| 14 | C41R11-1701183 | Кольцо подшипника вторичного вала | — | Заявка |
| 15 | С41R11-1701185 | Шайба заднего подшипника вторичного вала | — | Заявка |
| 16 | С41R11-1701196 | Кольцо упорное шестерни 1 передачи | — | Заявка |
| 18 | 45 9836 0027 | Кольцо В35 | — | Заявка |
| 19 | 45 9836 0080 | Кольцо В52 | — | Заявка |
| 20 | .6409 | Подшипник шариковый радиальный 6409 | — | Заявка |
| 21 | .664910E | Подшипник радиальный роликовый игольчатый двухрядный без колец 664910Е | — | Заявка |
| 22 | .664812E | Подшипник радиальный роликовый игольчатый двухрядный без колец 664812Е | — | Заявка |
| 26 | 3309-1701148 | Кольцо синхронизатора | — | Заявка |
| 27 | 3309-1701121-10 | Синхронизатор 4 и 5 передач | — | Заявка |
| 23 | С41R11.1701123 | Комплект деталей синхронизатора 2 и 3 передач | — | Заявка |

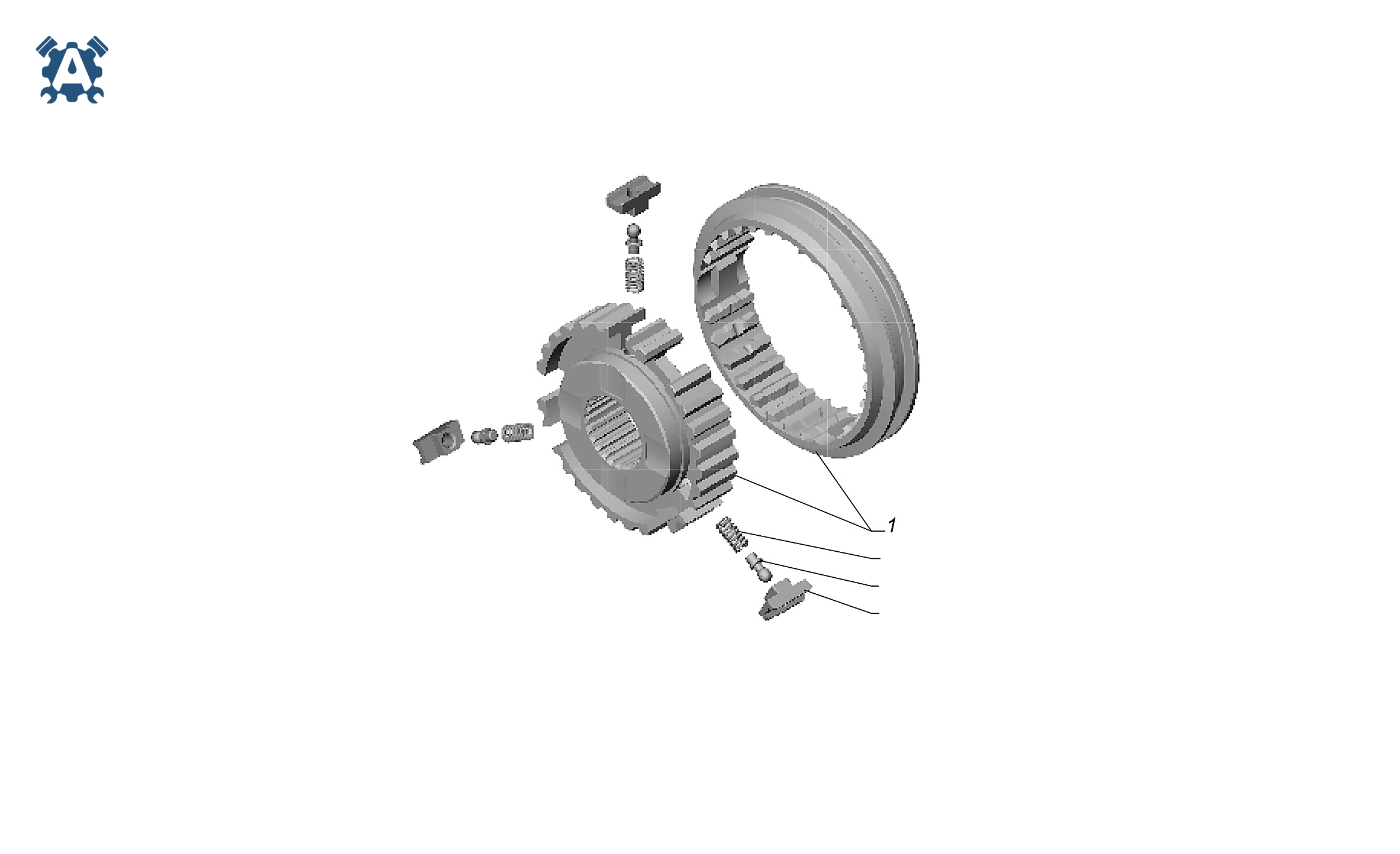

3309-1701121-10 Синхронизатор 4 и 5 передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

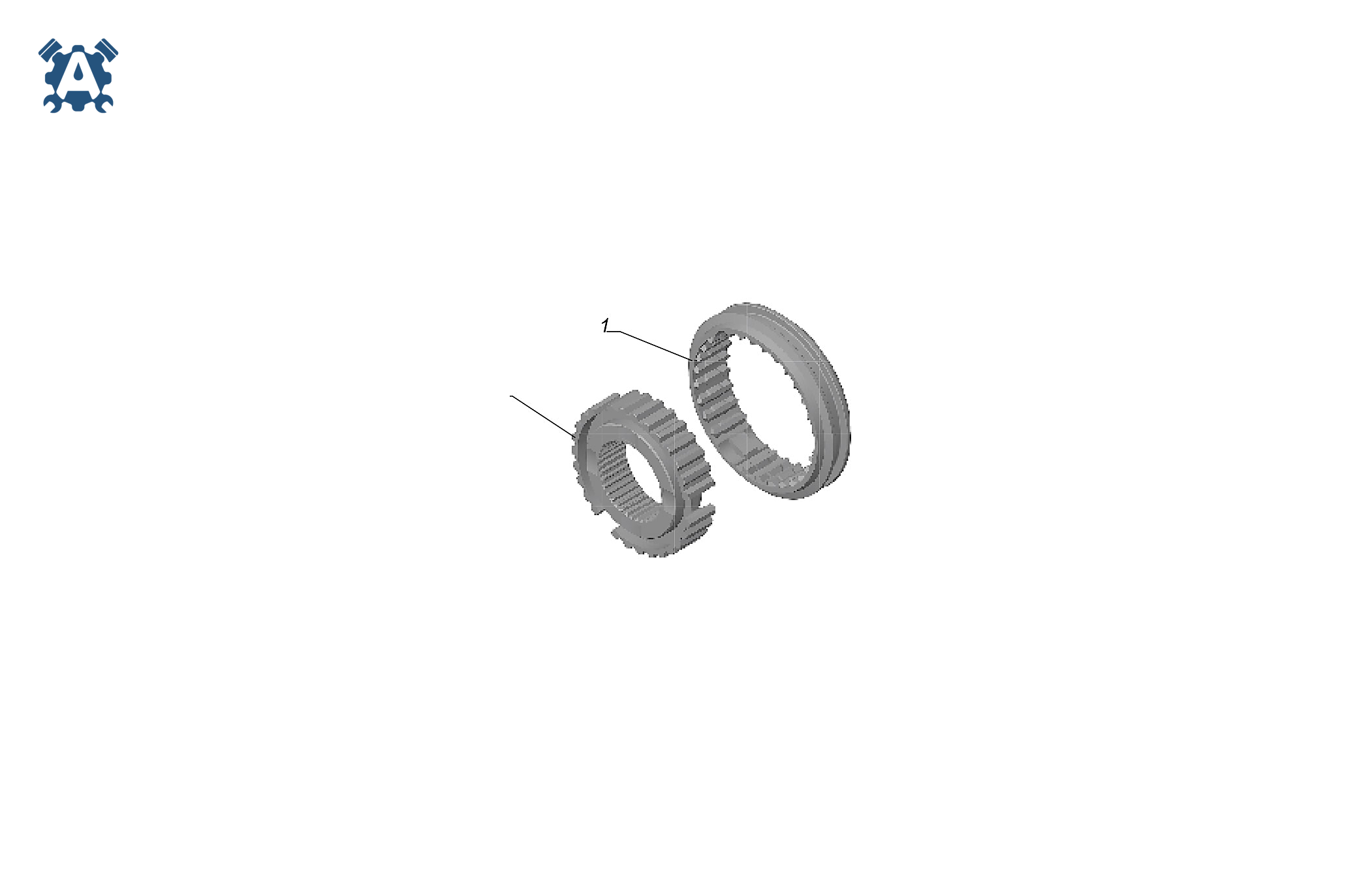

C41R11-1701124 Муфта синхронизатора 1 передачи и заднего хода со ступицей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

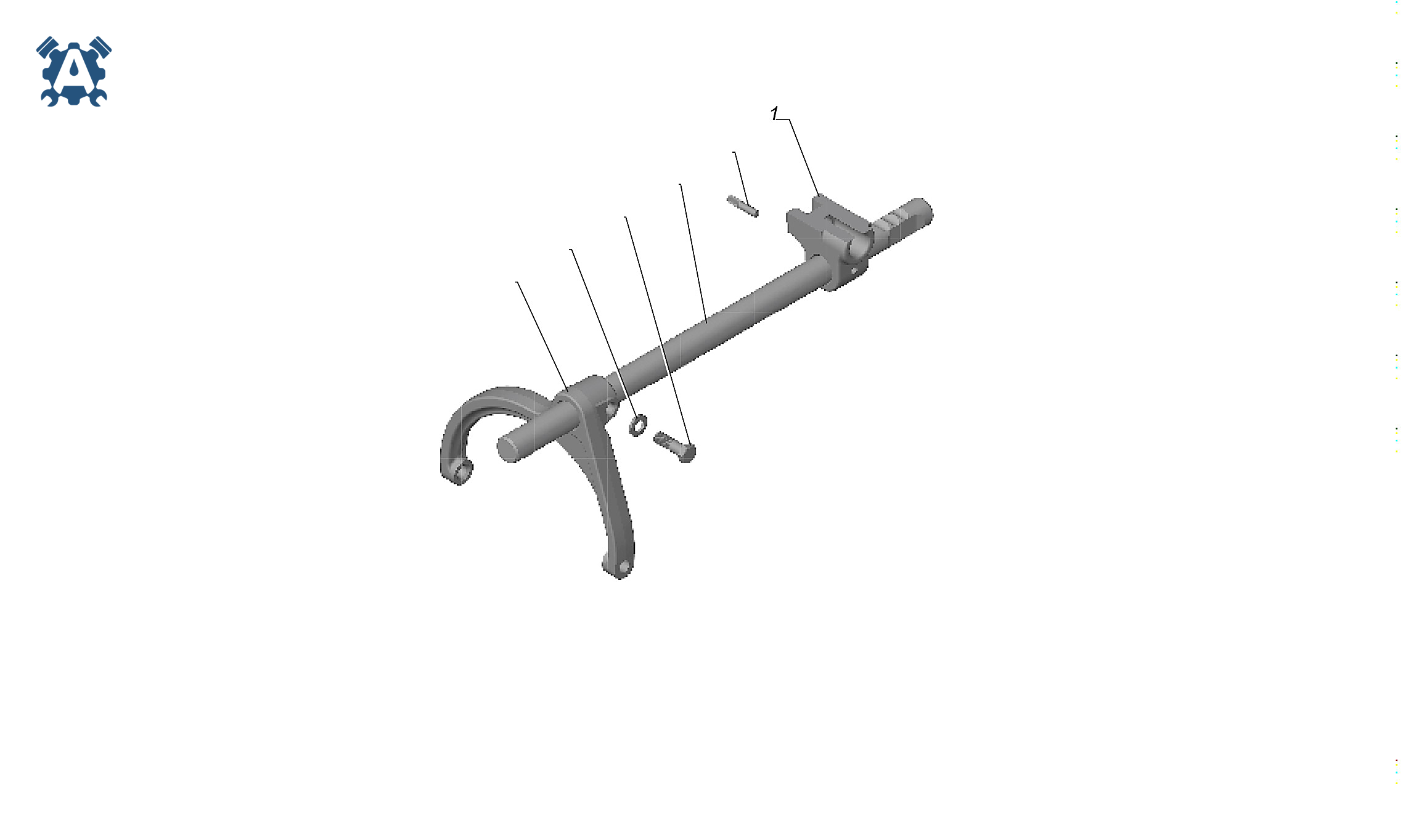

C41R11-1702023 Шток переключения 1-й передачи и заднего хода с головкой ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3309-1702095-10 | Головка штока переключения 1 передачи и заднего хода | — | Заявка |
| 2 | 3309-1702019 | Болт крепления вилок | — | Заявка |
| 3 | 4301-1601300 | Шайба пружинная коническая | — | Заявка |
| 4 | С41R11-1702042 | Шток переключения 1 передачи и заднего хода | — | Заявка |
| 5 | С41R11-1702026 | Вилка включения 1 передачи и заднего хода | — | Заявка |
| 6 | 258948-П | Штифт 5х25 | — | Заявка |

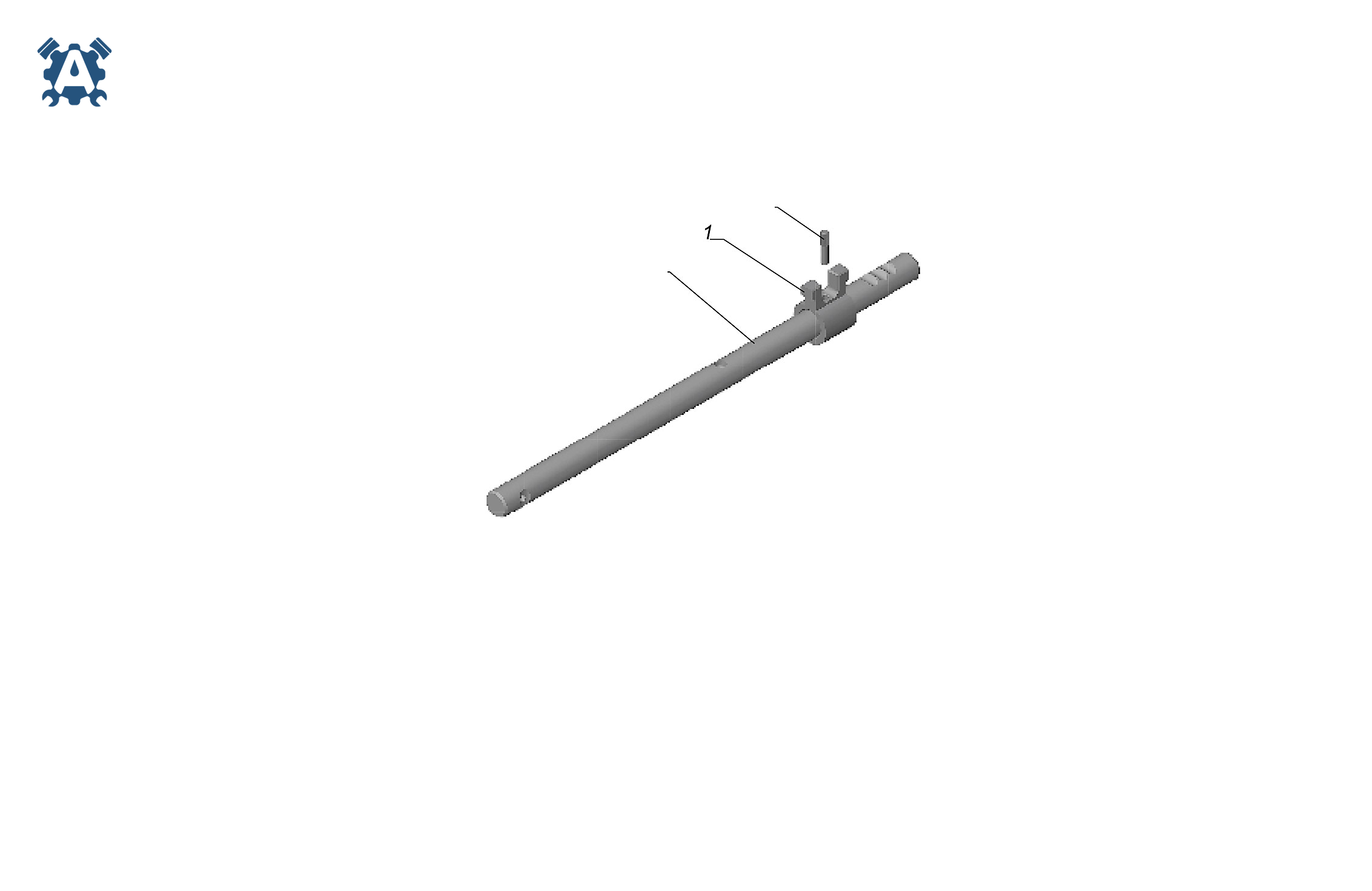

C41R11-1702055 Шток переключения 2-й и 3-й передач с головкой ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
3309-1702118 Картер рычага переключения передач ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

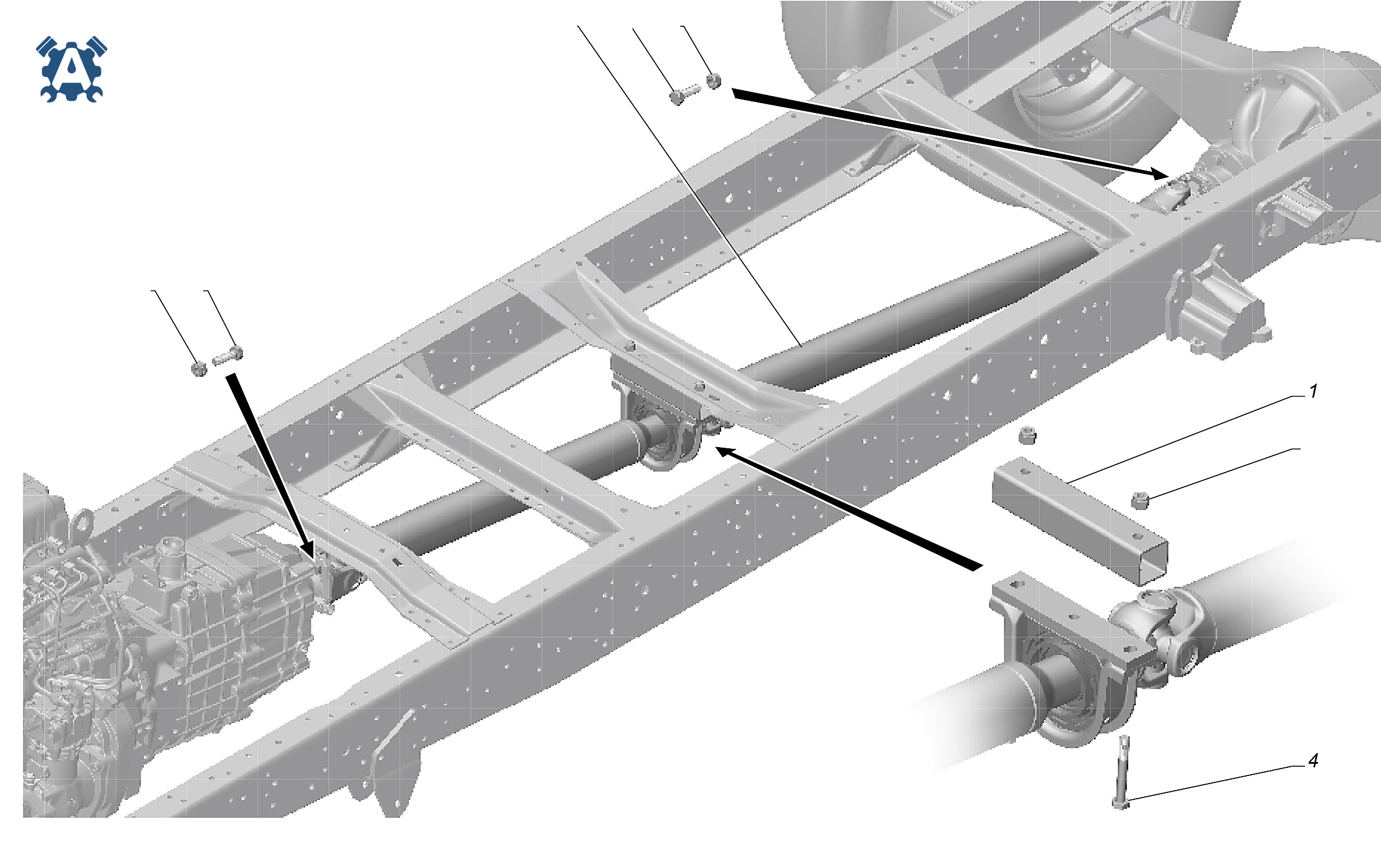

С41R13-2200001 Установка карданной передачи ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2200120 | Проставка | — | Заявка |
| 2 | 292210-61 | Гайка DIN 985-М10х1-10-A3L | — | Заявка |
| 3 | 290S250-81 | Болт DIN 961-М10х1х35-10.9-А-А3L | — | Заявка |
| 4 | 290S749-71 | Болт DIN 960-М12х1,25х90-8.8-А-A3L | — | Заявка |
| 5 или поз.6 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 6 или поз.5 | .1/61050/11 | Гайка М12х1,25 | — | Заявка |
| 7 | С41R13.2200010 | Передача карданная | — | Заявка |
С41R11-2400001 Установка заднего моста ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R11-2400012-10 | Мост задний с тормозами и ступицами | — | Заявка |

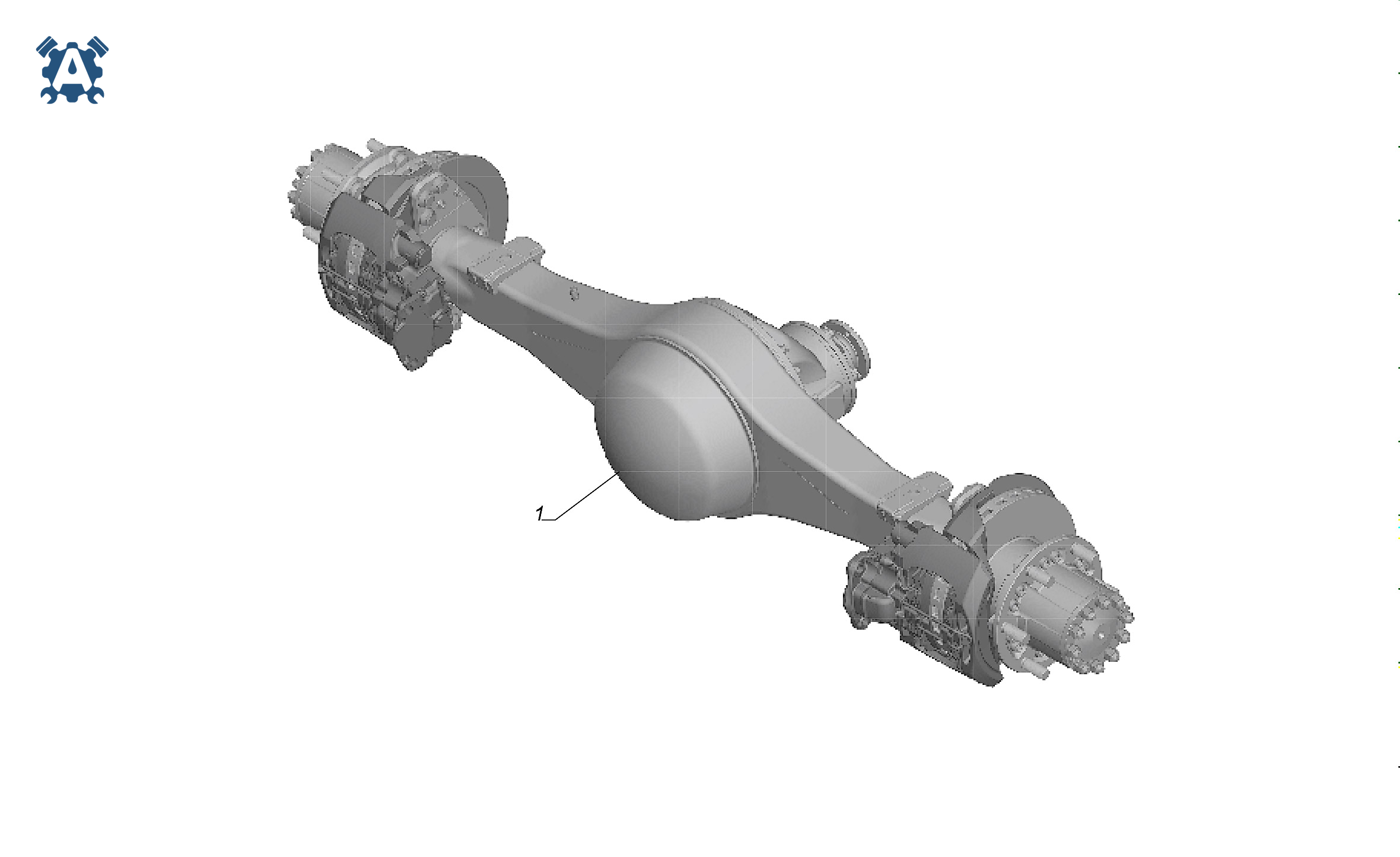

С41R11-2400001-10 Установка заднего моста опция Колеса 19,5 " ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R11-2400012-20 | Мост задний с тормозами и ступицами | — | Заявка |

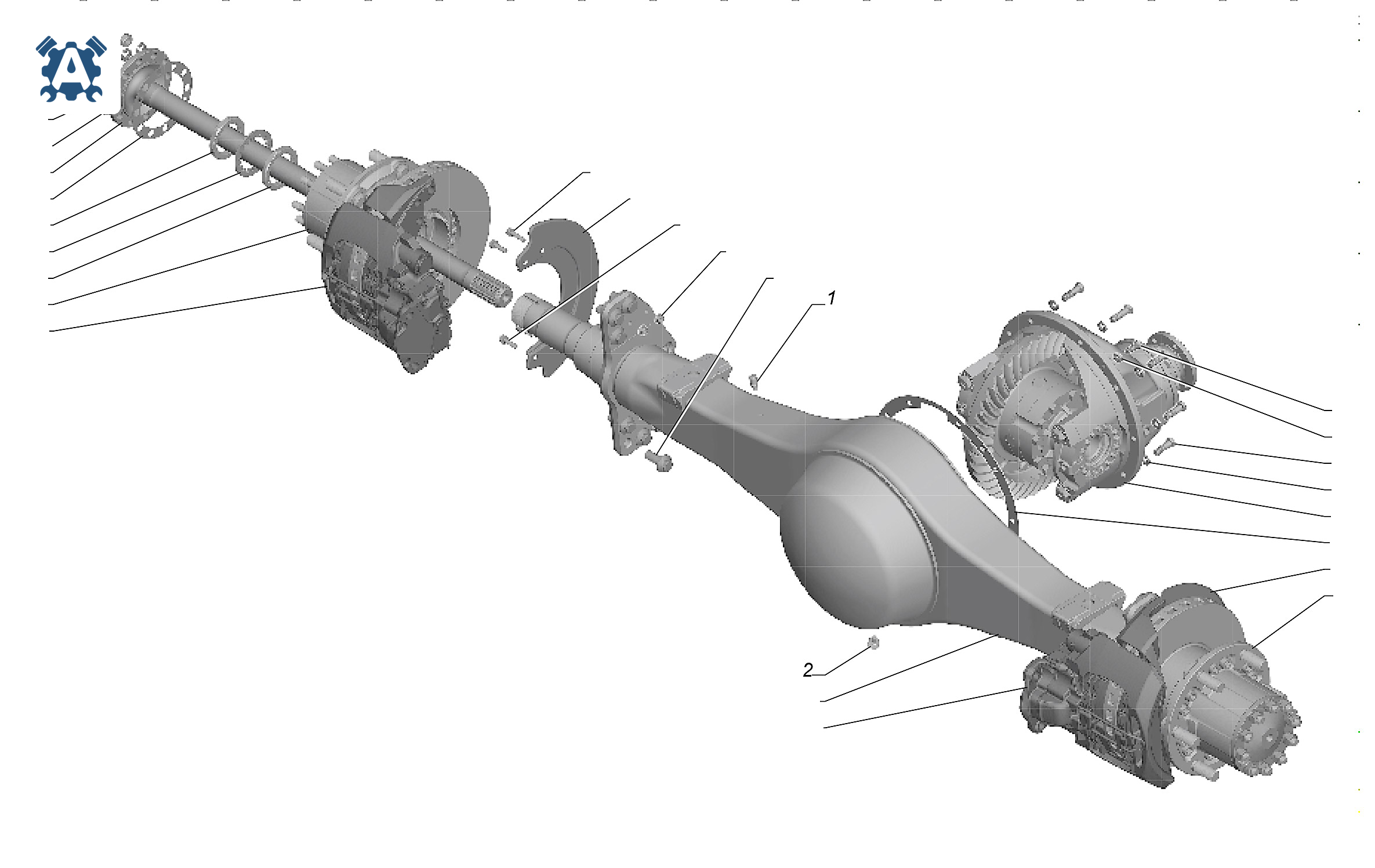

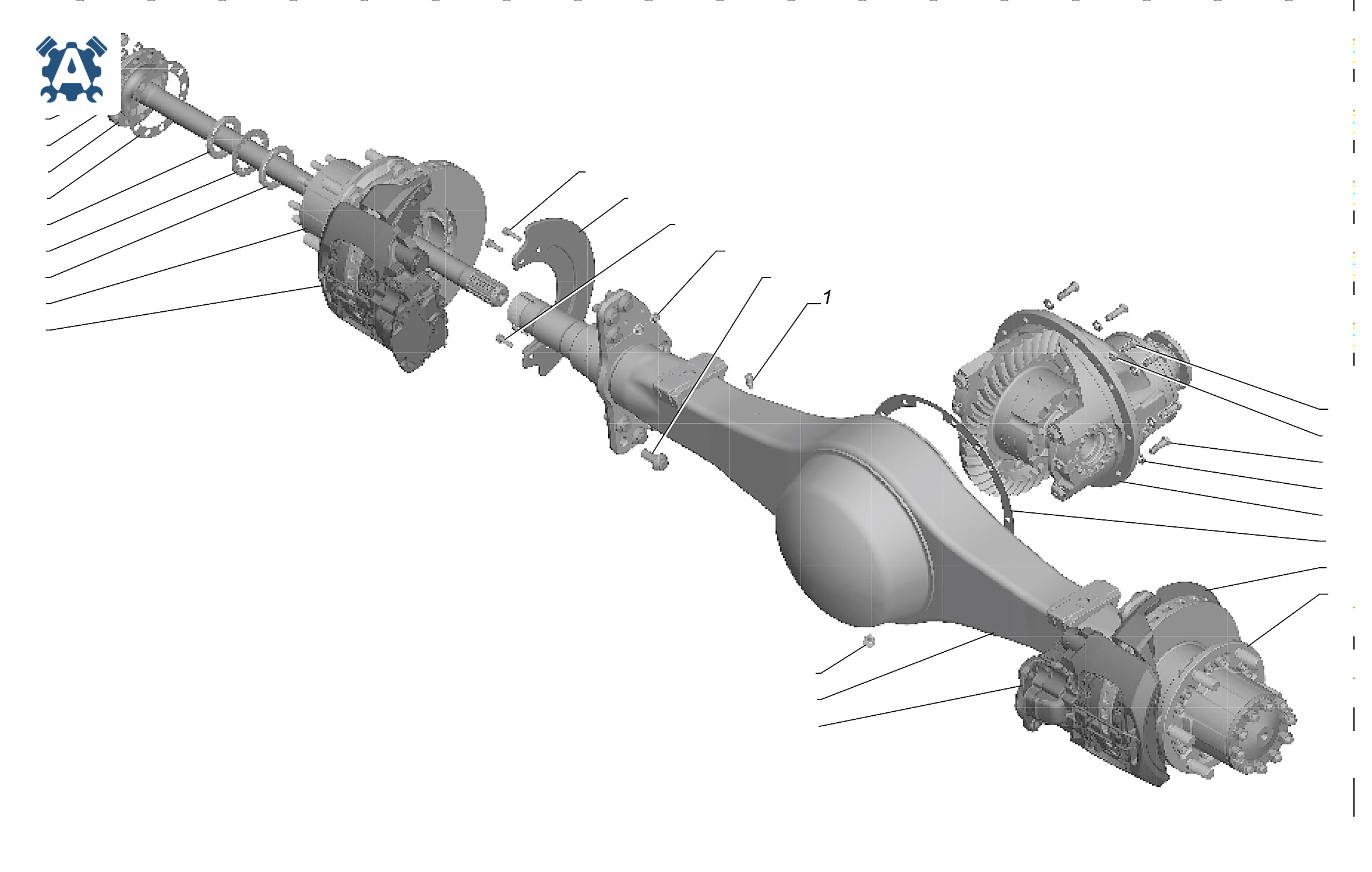

С41R11-2400012-10 Мост задний с тормозами и ступицами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 298430-П | Сапун в сборе | — | Заявка |
| 2 | 31029-1701098 | Пробка магнитная | — | Заявка |
| 3 | С41R11-2401005 | Картер заднего моста | — | Заявка |
| 4 | 53-2401054-01 | Гайка подшипников | — | Заявка |
| 5 | С41R11-2402010 | Редуктор заднего моста | — | Заявка |
| 6 | С41R11-3104006-10 | Ступица и тормозной диск заднего колеса с подшипниками | — | Заявка |
| 7 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 10 | 291554-П29 | Болт М12х1,25х38 | — | Заявка |
| 11 | 292855-П29 | Гайка Сп М14х1,5 | — | Заявка |
| 12 | 560.1005167 | Болт фланцевый 2178579/2 | — | Заявка |
| 14 | 51-2401050 | Шайба стопорная гайки подшипника ступицы заднего колеса | — | Заявка |
| 15 | 53-2401052-01 | Гайка подшипников | — | Заявка |
| 16 | 3309-2402045 | Прокладка картера редуктора заднего моста | — | Заявка |
| 17 | 53-2403048 | Прокладка полуоси | — | Заявка |
| 18 | 53-2403070-02 | Полуось | — | Заявка |
| 19 | 33104-3502014 | Щит заднего тормоза | — | Заявка |
| 20 | 252137-П2 | Шайба 12.ОТ | — | Заявка |
| 21 | 252138-П2 | Шайба 14.ОТ | — | Заявка |
| 22 | 201496-П29 | Болт М10х22 | — | Заявка |
| 23 | 201499-П29 | Болт М10х30 | — | Заявка |
| 24 | 250612-П29 | Гайка М10 | — | Заявка |
| 25 или поз.3 | 45 9376 1123 | Болт М8х30 | — | Заявка |
| 26 | 290885-81 | Болт DIN М16х1,5х40 | — | Заявка |
| 27 | С41R11.3501136 | Тормоз дисковый правый | — | Заявка |
| 28 | С41R11.3501137 | Тормоз дисковый левый | — | Заявка |
| 32 или поз.2 | 290S025-71 | Болт DIN EN 1662-М8х30-8.8-A3L | — | Заявка |
С41R11-2400012-20 Мост задний с тормозами и ступицами опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 298430-П | Сапун в сборе | — | Заявка |
| 2 | 31029-1701098 | Пробка магнитная | — | Заявка |
| 3 | С41R11-2401005 | Картер заднего моста | — | Заявка |
| 4 | 53-2401054-01 | Гайка подшипников | — | Заявка |
| 5 | С41R11-2402010-10 | Редуктор заднего моста | — | Заявка |
| 6 | С41R11-3104006-10 | Ступица и тормозной диск заднего колеса с подшипниками | — | Заявка |
| 7 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 10 | 291554-П29 | Болт М12х1,25х38 | — | Заявка |
| 11 | 292855-П29 | Гайка Сп М14х1,5 | — | Заявка |
| 12 | 560.1005167 | Болт фланцевый 2178579/2 | — | Заявка |
| 14 | 51-2401050 | Шайба стопорная гайки подшипника ступицы заднего колеса | — | Заявка |
| 15 | 53-2401052-01 | Гайка подшипников | — | Заявка |
| 16 | 3309-2402045 | Прокладка картера редуктора заднего моста | — | Заявка |
| 17 | 53-2403048 | Прокладка полуоси | — | Заявка |
| 18 | 53-2403070-02 | Полуось | — | Заявка |
| 19 | 33104-3502014 | Щит заднего тормоза | — | Заявка |
| 20 | 252137-П2 | Шайба 12.ОТ | — | Заявка |
| 21 | 252138-П2 | Шайба 14.ОТ | — | Заявка |
| 22 | 201496-П29 | Болт М10х22 | — | Заявка |
| 23 | 201499-П29 | Болт М10х30 | — | Заявка |
| 24 | 250612-П29 | Гайка М10 | — | Заявка |
| 25 или поз.3 | 45 9376 1123 | Болт М8х30 | — | Заявка |
| 26 | 290885-81 | Болт DIN М16х1,5х40 | — | Заявка |
| 27 | С41R11.3501136 | Тормоз дисковый правый | — | Заявка |
| 28 | С41R11.3501137 | Тормоз дисковый левый | — | Заявка |
| 32 или поз.2 | 290S025-71 | Болт DIN EN 1662-М8х30-8.8-A3L | — | Заявка |

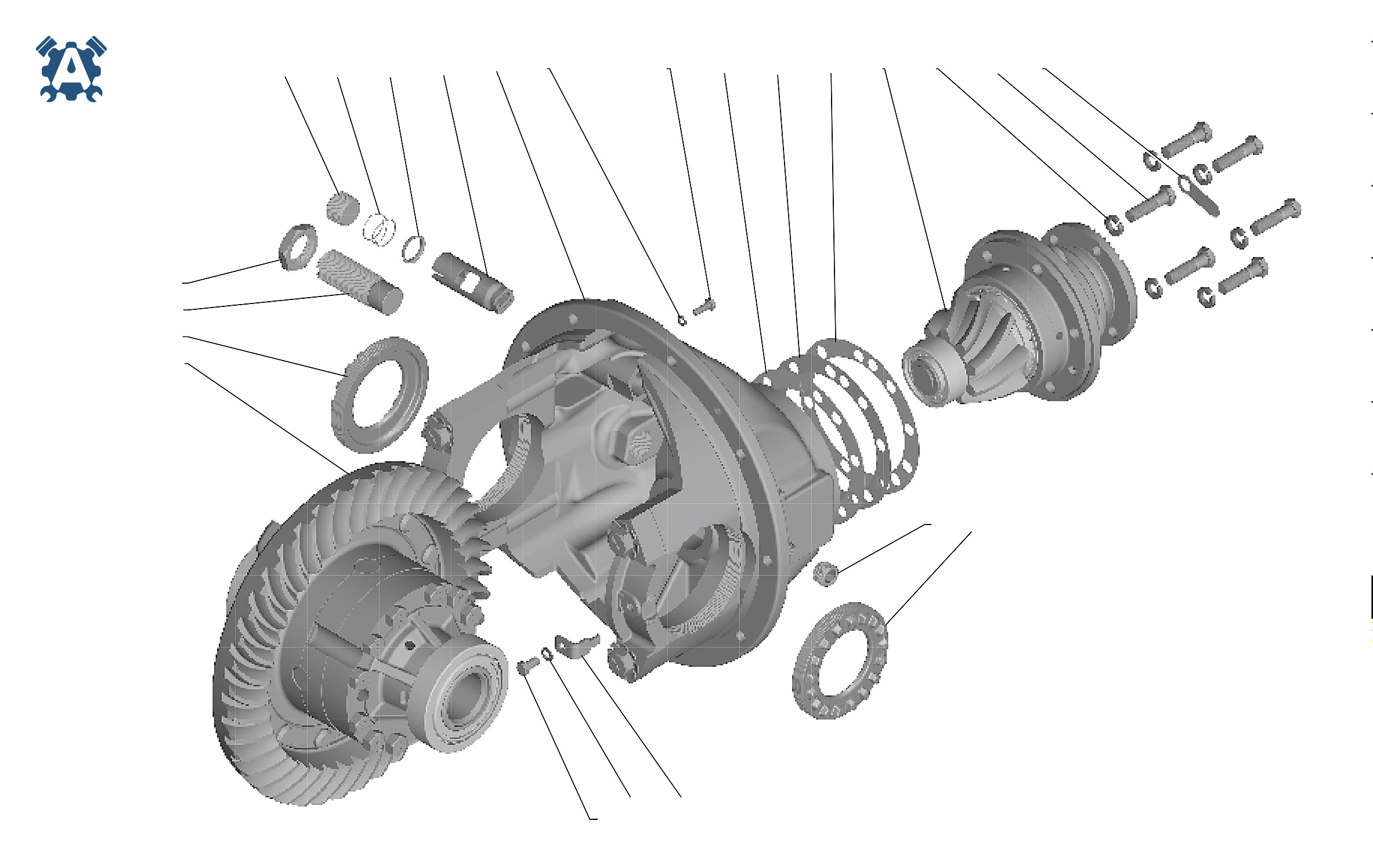

С41R11-2402010 Редуктор заднего моста ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3309-2402012-01 | Картер главной передачи | — | Заявка |
| 2 | С41R11-2402014 | Шестерня ведущая главной передачи с подшипниками | — | Заявка |
| 3 | 53-2402078-10 | Винт регулировочный упора ведомой шестерни | — | Заявка |
| 4 | 3309-2403010 | Дифференциал | — | Заявка |
| 5 | 291557-П29 | Болт М12х45 | — | Заявка |
| 6 | 292977-П29 | Гайка М30х1,5 | — | Заявка |
| 7 | 3309-2400022 | Пластина маркировочная | — | Заявка |
| 8 | 53-2402046 | Прокладка регулировочная | — | Заявка |
| 9 | 53-2402047 | Прокладка регулировочная | — | Заявка |
| 10 | 53-2402048 | Прокладка регулировочная | — | Заявка |
| 11 | 3309-2402086 | Трубка маслоприемная | — | Заявка |
| 12 | 252154-П2 | Шайба 6Л | — | Заявка |
| 13 | 53-2402088 | Тарелка маслоприемной трубки | — | Заявка |
| 14 | 53-2402089 | Пружина маслоприемной трубки | — | Заявка |
| 15 | 53-2403040 | Гайка подшипника дифференциала | — | Заявка |
| 16 | 53-2403044 | Пластина стопорная гайки подшипника дифференциала | — | Заявка |
| 17 | 296576-П29 | Пробка КГ1/2" | — | Заявка |
| 18 | 262521-П | Пробка КГ1" | — | Заявка |
| 19 или поз.2 | 290531-71 | Болт DIN 933-М6х18-8.8-A-A3L | — | Заявка |
| 20 или поз.1 | 201419-П29 | Болт М6х18 | — | Заявка |
| 21 | 201454-П29 | Болт М8х16 | — | Заявка |
| 22 | 252137-П2 | Шайба 12.ОТ | — | Заявка |
| 23 | 252155-П2 | Шайба 8Л | — | Заявка |
С41R11-2402010-10 Редуктор заднего моста ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 33104-2402012 | Картер главной передачи | — | Заявка |
| 2 | С41R11-2402014-10 | Шестерня ведущая главной передачи с подшипниками | — | Заявка |
| 3 | 53-2402078-10 | Винт регулировочный упора ведомой шестерни | — | Заявка |
| 4 | С41R11-2403010 | Дифференциал | — | Заявка |
| 5 | 291557-П29 | Болт М12х45 | — | Заявка |
| 6 | 292977-П29 | Гайка М30х1,5 | — | Заявка |
| 7 | С41R11-2400022 | Пластина маркировочная | — | Заявка |
| 8 | 33104-2402046 | Прокладка регулировочная | — | Заявка |
| 9 | 33104-2402047 | Прокладка регулировочная | — | Заявка |
| 11 | 3309-2402086 | Трубка маслоприемная | — | Заявка |
| 12 | 252154-П2 | Шайба 6Л | — | Заявка |
| 13 | 53-2402088 | Тарелка маслоприемной трубки | — | Заявка |
| 14 | 53-2402089 | Пружина маслоприемной трубки | — | Заявка |
| 15 | 53-2403040 | Гайка подшипника дифференциала | — | Заявка |
| 16 | 53-2403044 | Пластина стопорная гайки подшипника дифференциала | — | Заявка |
| 17 | 296576-П29 | Пробка КГ1/2" | — | Заявка |
| 18 | 262521-П | Пробка КГ1" | — | Заявка |
| 19 или поз.2 | 290531-71 | Болт DIN 933-М6х18-8.8-A-A3L | — | Заявка |
| 20 или поз.1 | 201419-П29 | Болт М6х18 | — | Заявка |
| 21 | 201454-П29 | Болт М8х16 | — | Заявка |
| 22 | 252137-П2 | Шайба 12.ОТ | — | Заявка |
| 23 | 252155-П2 | Шайба 8Л | — | Заявка |

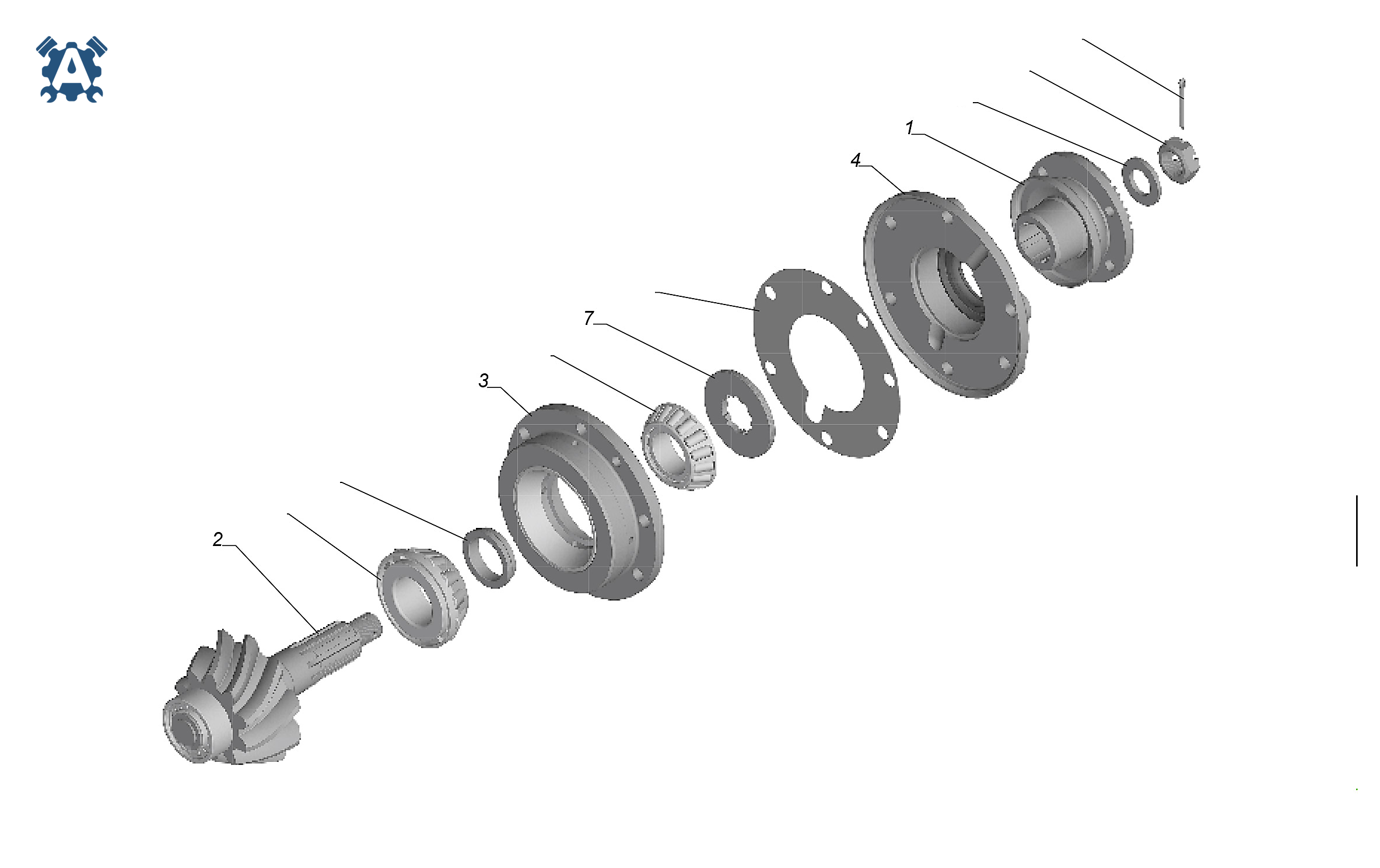

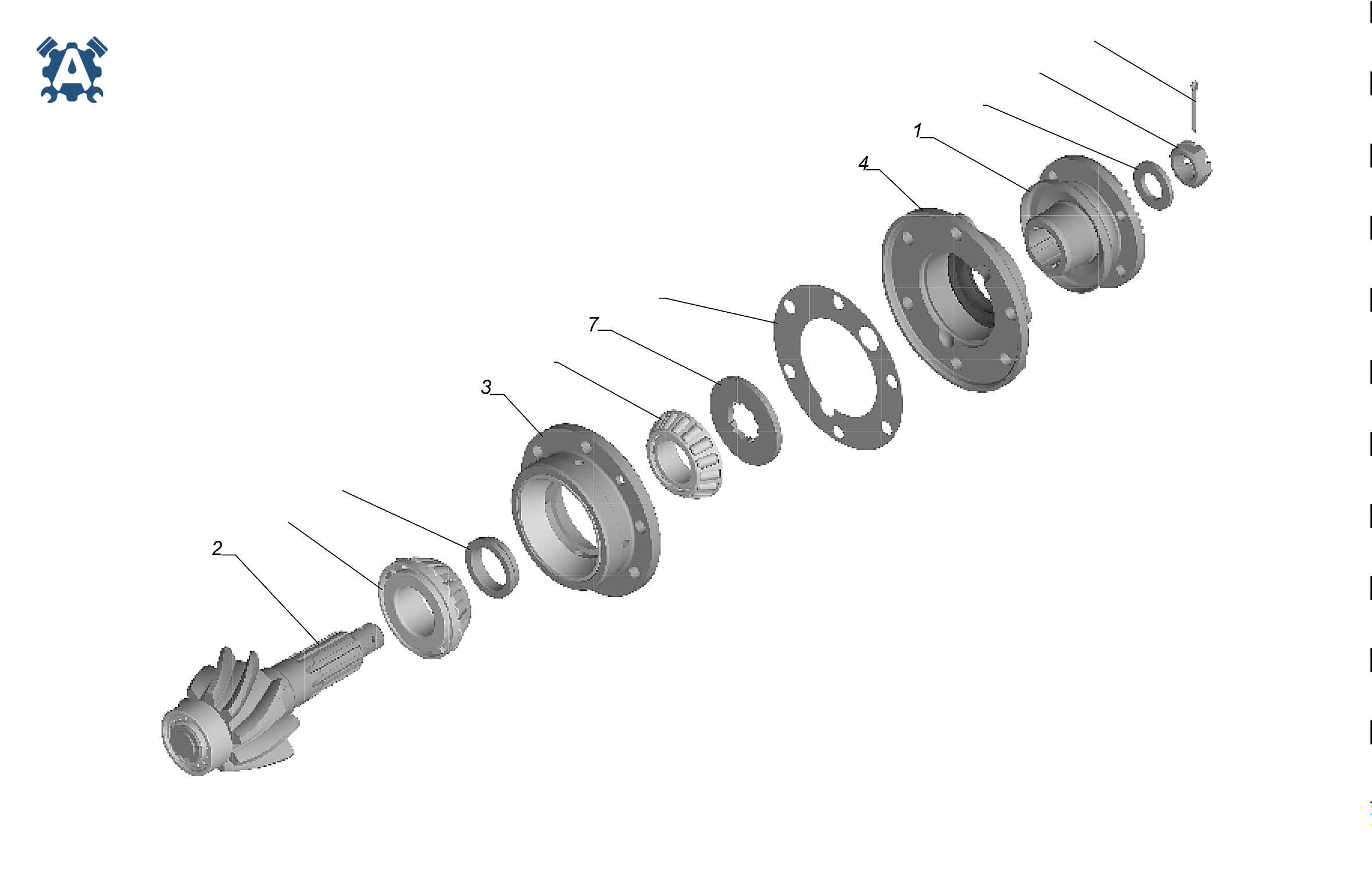

С41R11-2402014 Шестерня ведущая главной передачи с подшипниками ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2402138 | Фланец с отражателем | — | Заявка |
| 2 | 3309-2402016 | Шестерня ведущая главной передачи с подшипником | — | Заявка |
| 3 | 3309-2402022 | Муфта с наружными кольцами подшипников | — | Заявка |
| 4 | 53-2402050-Б | Крышка передняя с манжетой | — | Заявка |
| 5 | 292958-П29 | Гайка М24х1,5 | — | Заявка |
| 6 | 53-2402035-А | Прокладка муфты подшипниов | — | Заявка |
| 7 | 51-2402037-В | Кольцо маслоотгонное сальника ведущей шестерни заднего моста | — | Заявка |
| 8 | 51-2402064 | Шайба | — | Заявка |
| 9 | 53А-2402170 | Кольцо регулировочное толщ 12,10 | — | Заявка |
| 10 | 53А-2402171 | Кольцо регулировочное толщ 12,14 | — | Заявка |
| 11 | 53А-2402172 | Кольцо регулировочное толщ 12,18 | — | Заявка |
| 12 | 53А-2402173 | Кольцо регулировочное толщ 12,22 | — | Заявка |
| 13 | 53А-2402174 | Кольцо регулировочное толщ 12,26 | — | Заявка |
| 14 | 53А-2402175 | Кольцо регулировочное толщ 12,30 | — | Заявка |
| 15 | 53А-2402176 | Кольцо регулировочное толщ 12,34 | — | Заявка |
| 16 | 53А-2402177 | Кольцо регулировочное толщ 12,38 | — | Заявка |
| 17 | 53А-2402178 | Кольцо регулировочное толщ 12,42 | — | Заявка |
| 18 | 53А-2402179 | Кольцо регулировочное толщ 12,46 | — | Заявка |
| 19 | 53А-2402180 | Кольцо регулировочное толщ 12,50 | — | Заявка |
| 20 | 53А-2402181 | Кольцо регулировочное толщ 12,54 | — | Заявка |
| 21 | 53А-2402182 | Кольцо регулировочное толщ 12,58 | — | Заявка |
| 22 | 53А-2402183 | Кольцо регулировочное толщ 12,62 | — | Заявка |
| 23 | 53А-2402184 | Кольцо регулировочное толщ 12,66 | — | Заявка |
| 24 | 53А-2402185 | Кольцо регулировочное толщ 12,70 | — | Заявка |
| 25 | 53А-2402186 | Кольцо регулировочное толщ 12,74 | — | Заявка |
| 26 | 53А-2402187 | Кольцо регулировочное толщ 12,78 | — | Заявка |
| 27 | 53А-2402188 | Кольцо регулировочное толщ 12,82 | — | Заявка |
| 28 | 53А-2402189 | Кольцо регулировочное толщ 12,86 | — | Заявка |
| 29 | 53А-2402190 | Кольцо регулировочное толщ 12,90 | — | Заявка |
| 30 | 53А-2402191 | Кольцо регулировочное толщ 12,94 | — | Заявка |
| 31 или поз.3 | 258056-П29 | Шплинт 4х40 | — | Заявка |
| 32 | .6-27308АКУ1Ш2 | Подшипник роликовый конический однорядный 6-27308АКУ1Ш2 | — | Заявка |
| 33 | .6-27709У4Ш2 | Подшипник роликовый конический однорядный 6-27709У4Ш2 | — | Заявка |
| 35 или поз.3 | 299064-10 | Шплинт DIN 94-4х40-St | — | Заявка |
С41R11-2402014-10 Шестерня ведущая главной передачи с подшипниками ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2402138 | Фланец с отражателем | — | Заявка |
| 2 | С41R11-2402016 | Шестерня ведущая главной передачи с подшипником | — | Заявка |
| 3 | 33104-2402022 | Муфта с наружными кольцами подшипников | — | Заявка |
| 4 | 33104-2402050 | Крышка передняя с манжетой | — | Заявка |
| 5 | 292958-П29 | Гайка М24х1,5 | — | Заявка |
| 6 | 33104-2402035 | Прокладка муфты подшипниов | — | Заявка |
| 7 | 51-2402037-В | Кольцо маслоотгонное сальника ведущей шестерни заднего моста | — | Заявка |
| 8 | 51-2402064 | Шайба | — | Заявка |
| 9 | 53А-2402170 | Кольцо регулировочное толщ 12,10 | — | Заявка |
| 10 | 53А-2402171 | Кольцо регулировочное толщ 12,14 | — | Заявка |
| 11 | 53А-2402172 | Кольцо регулировочное толщ 12,18 | — | Заявка |
| 12 | 53А-2402173 | Кольцо регулировочное толщ 12,22 | — | Заявка |
| 13 | 53А-2402174 | Кольцо регулировочное толщ 12,26 | — | Заявка |
| 14 | 53А-2402175 | Кольцо регулировочное толщ 12,30 | — | Заявка |
| 15 | 53А-2402176 | Кольцо регулировочное толщ 12,34 | — | Заявка |
| 16 | 53А-2402177 | Кольцо регулировочное толщ 12,38 | — | Заявка |
| 17 | 53А-2402178 | Кольцо регулировочное толщ 12,42 | — | Заявка |
| 18 | 53А-2402179 | Кольцо регулировочное толщ 12,46 | — | Заявка |
| 19 | 53А-2402180 | Кольцо регулировочное толщ 12,50 | — | Заявка |
| 20 | 53А-2402181 | Кольцо регулировочное толщ 12,54 | — | Заявка |
| 21 | 53А-2402182 | Кольцо регулировочное толщ 12,58 | — | Заявка |
| 22 | 53А-2402183 | Кольцо регулировочное толщ 12,62 | — | Заявка |
| 23 | 53А-2402184 | Кольцо регулировочное толщ 12,66 | — | Заявка |
| 24 | 53А-2402185 | Кольцо регулировочное толщ 12,70 | — | Заявка |
| 25 | 53А-2402186 | Кольцо регулировочное толщ 12,74 | — | Заявка |
| 26 | 53А-2402187 | Кольцо регулировочное толщ 12,78 | — | Заявка |
| 27 | 53А-2402188 | Кольцо регулировочное толщ 12,82 | — | Заявка |
| 28 | 53А-2402189 | Кольцо регулировочное толщ 12,86 | — | Заявка |
| 29 | 53А-2402190 | Кольцо регулировочное толщ 12,90 | — | Заявка |
| 30 | 53А-2402191 | Кольцо регулировочное толщ 12,94 | — | Заявка |
| 31 или поз.3 | 258056-П29 | Шплинт 4х40 | — | Заявка |
| 32 | .27308АКУ | Подшипник роликовый конический 27308АКУ | — | Заявка |
| 33 | .27709У4Ш2 | Подшипник роликовый конический 27709У4Ш2 | — | Заявка |
| 35 или поз.3 | 299064-11 | Шплинт DIN 94-4х40-St-A3L | — | Заявка |

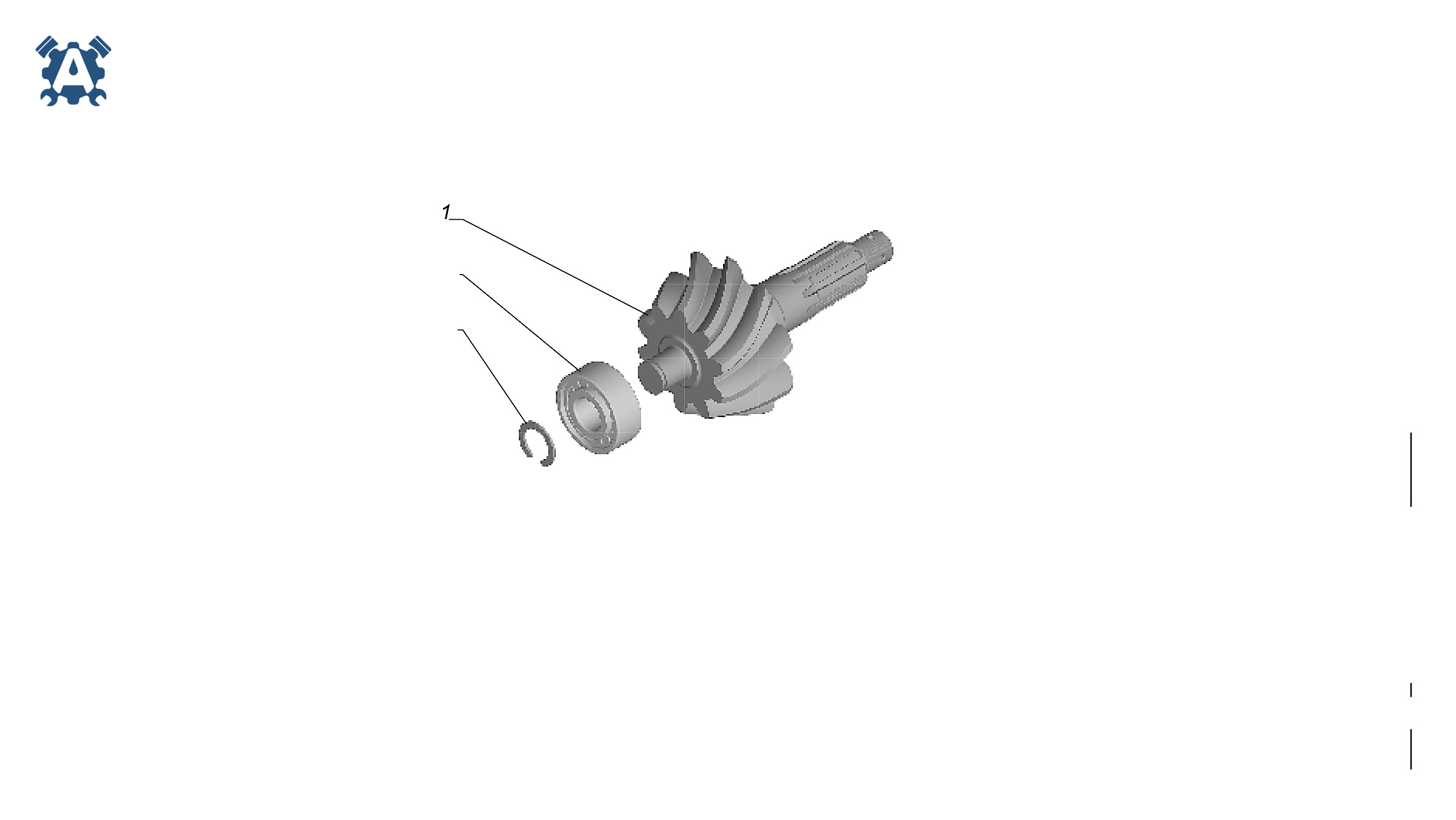

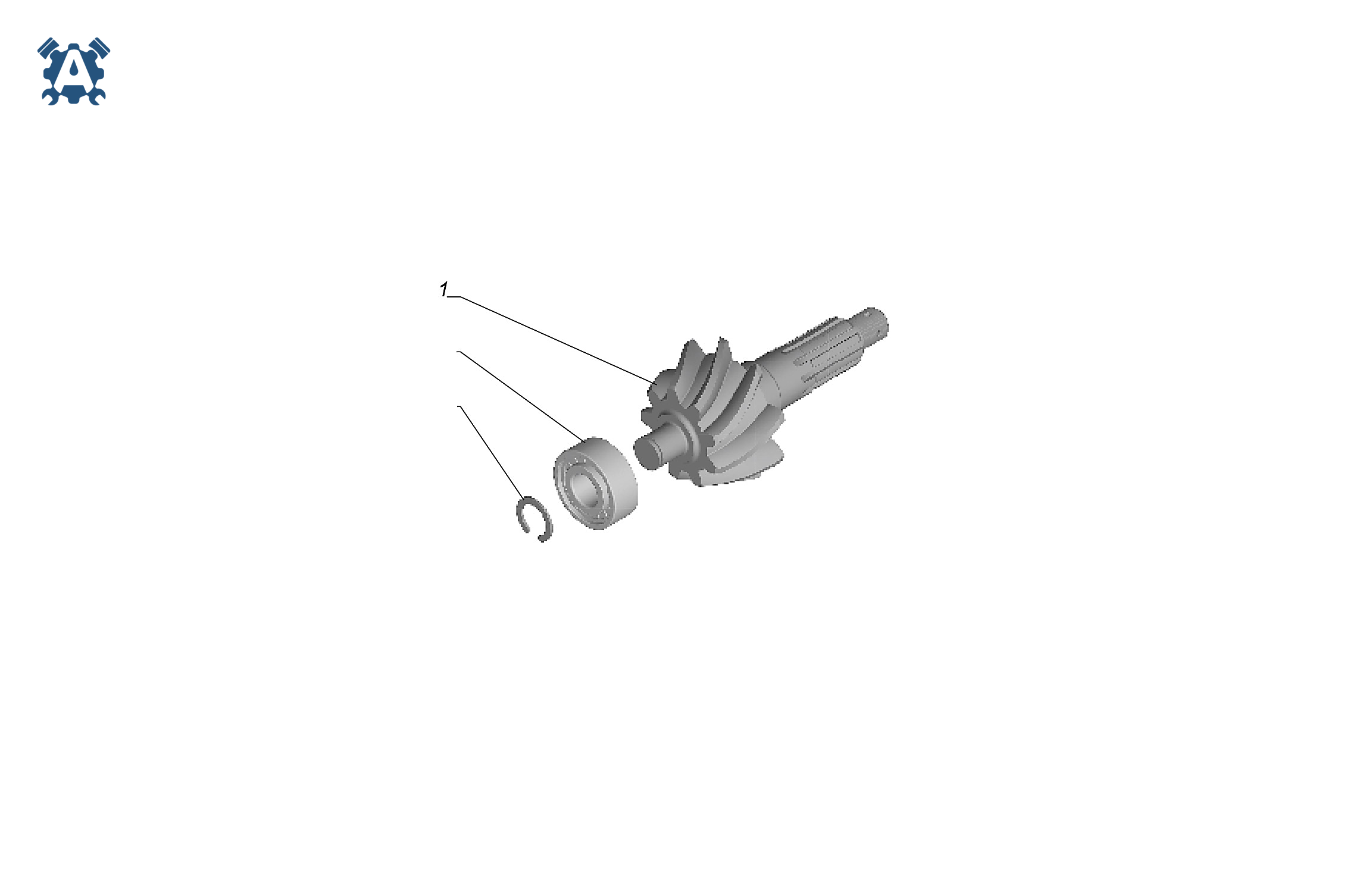

С41R11-2402016 Шестерня ведущая главной передачи с подшипником ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
3309-2402016 Шестерня ведущая главной передачи с подшипником ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

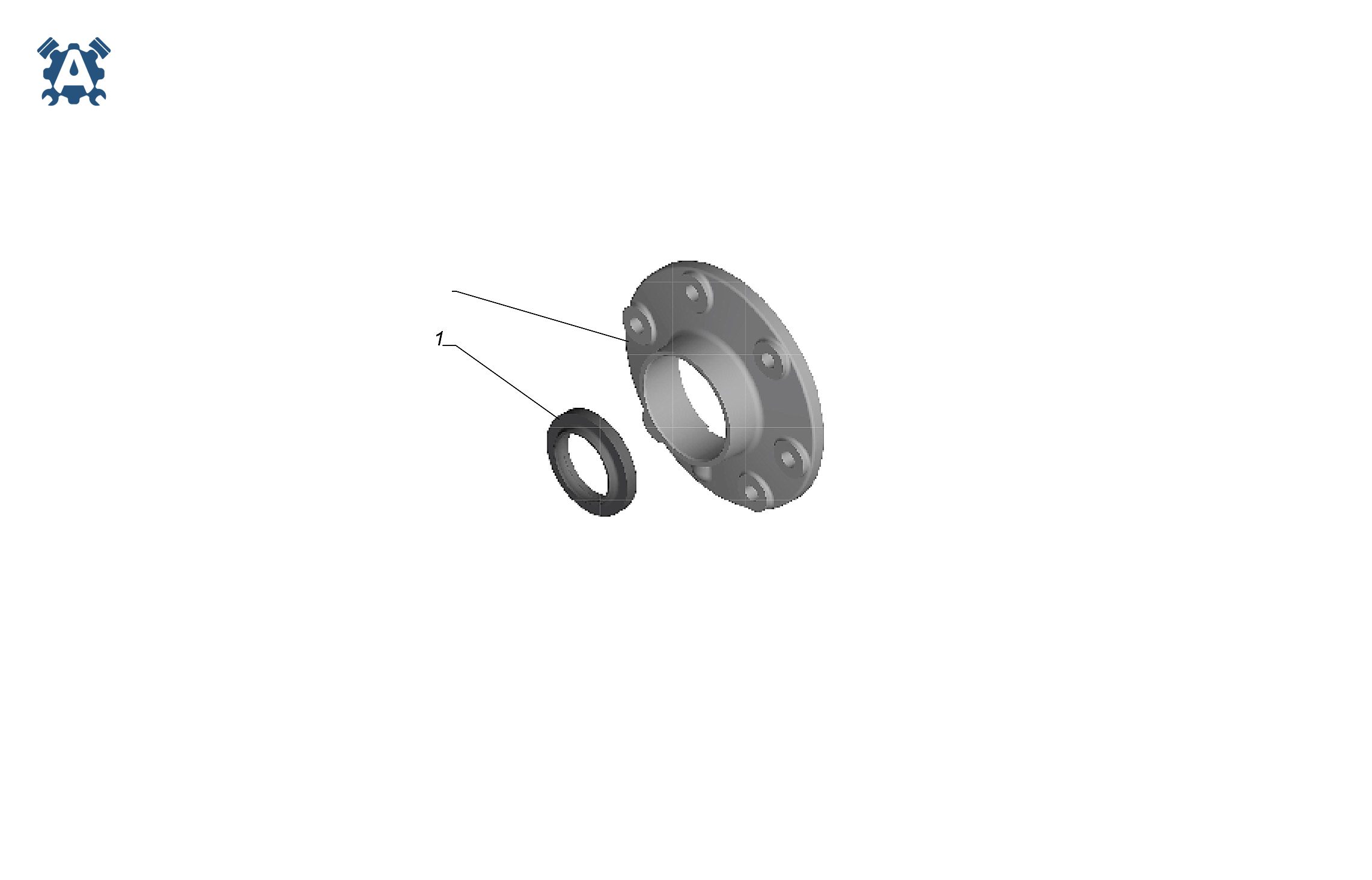

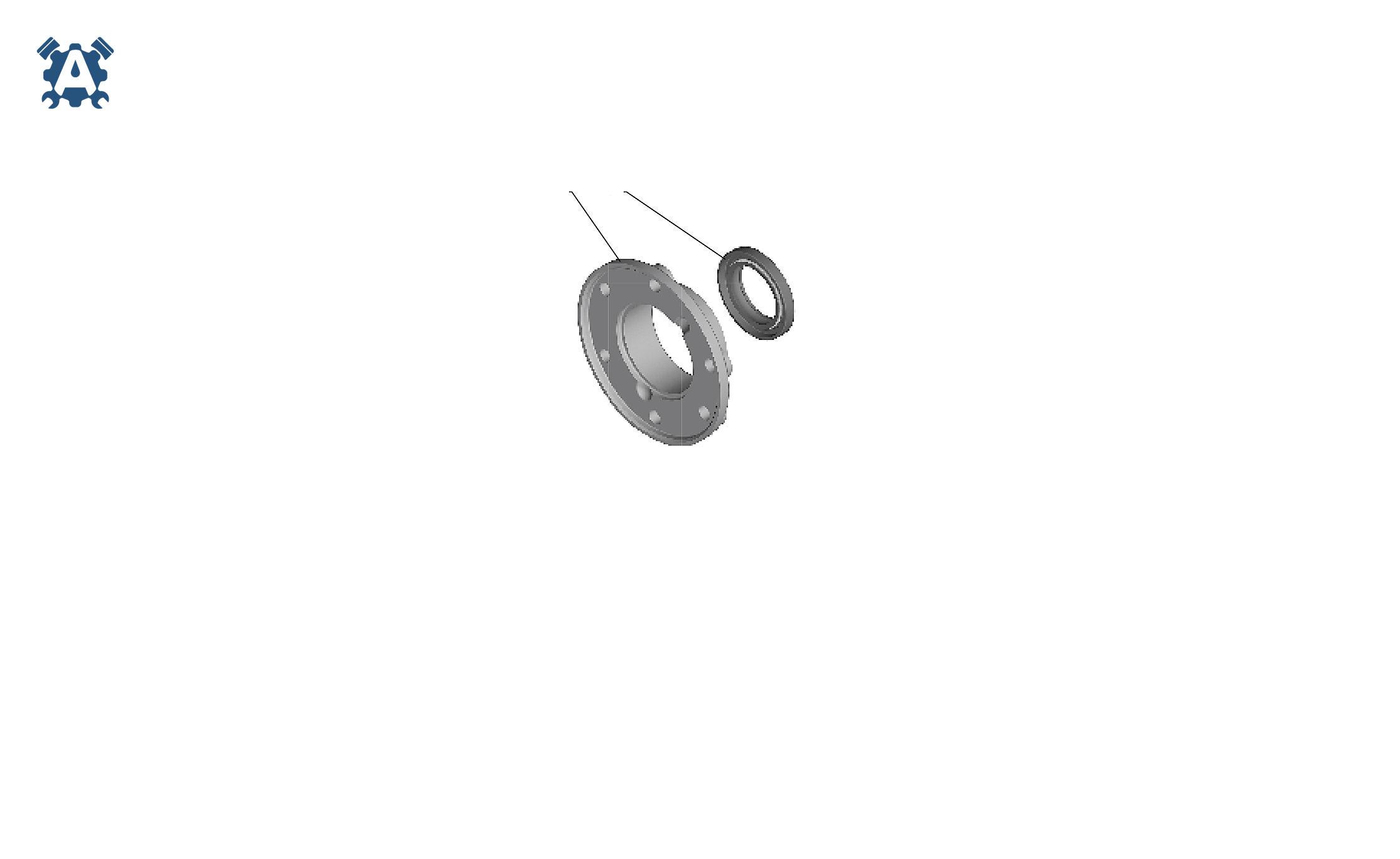

33104-2402050 Крышка передняя с манжетой ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
53-2402050-b Крышка передняя с манжетой ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

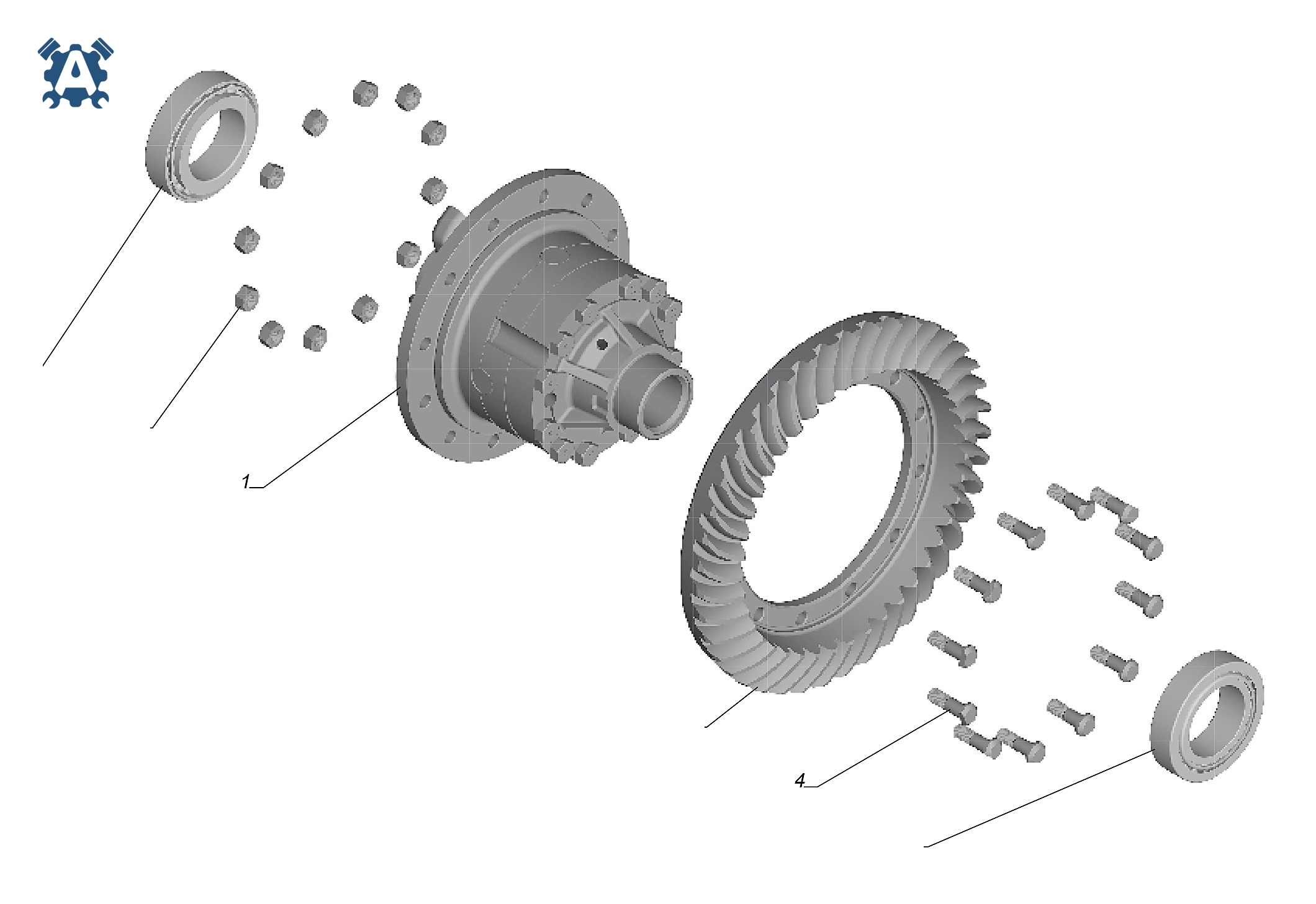

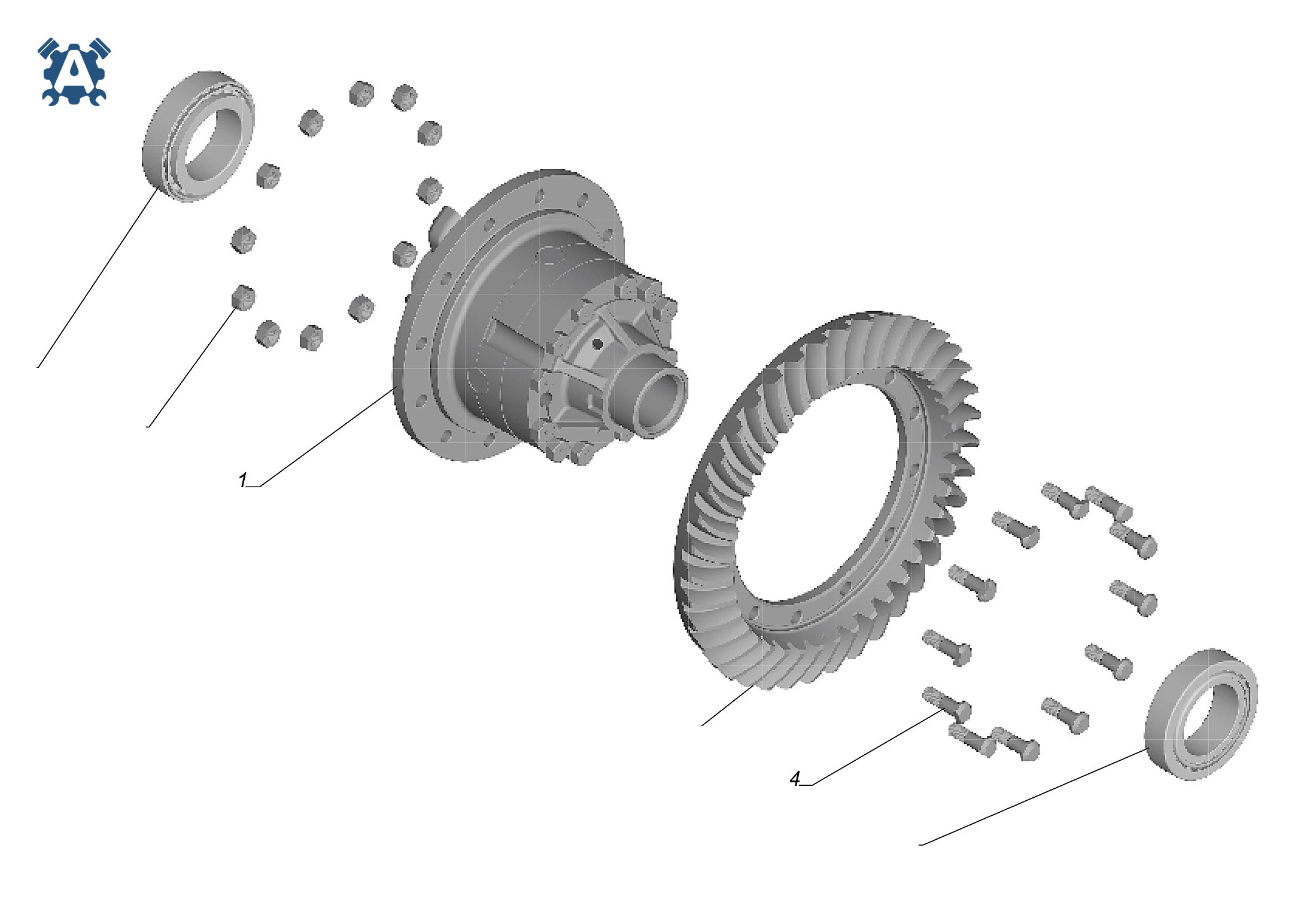

С41R11-2403010 Дифференциал ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
3309-2403010 Дифференциал ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
3309-2403011 Дифференциал ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

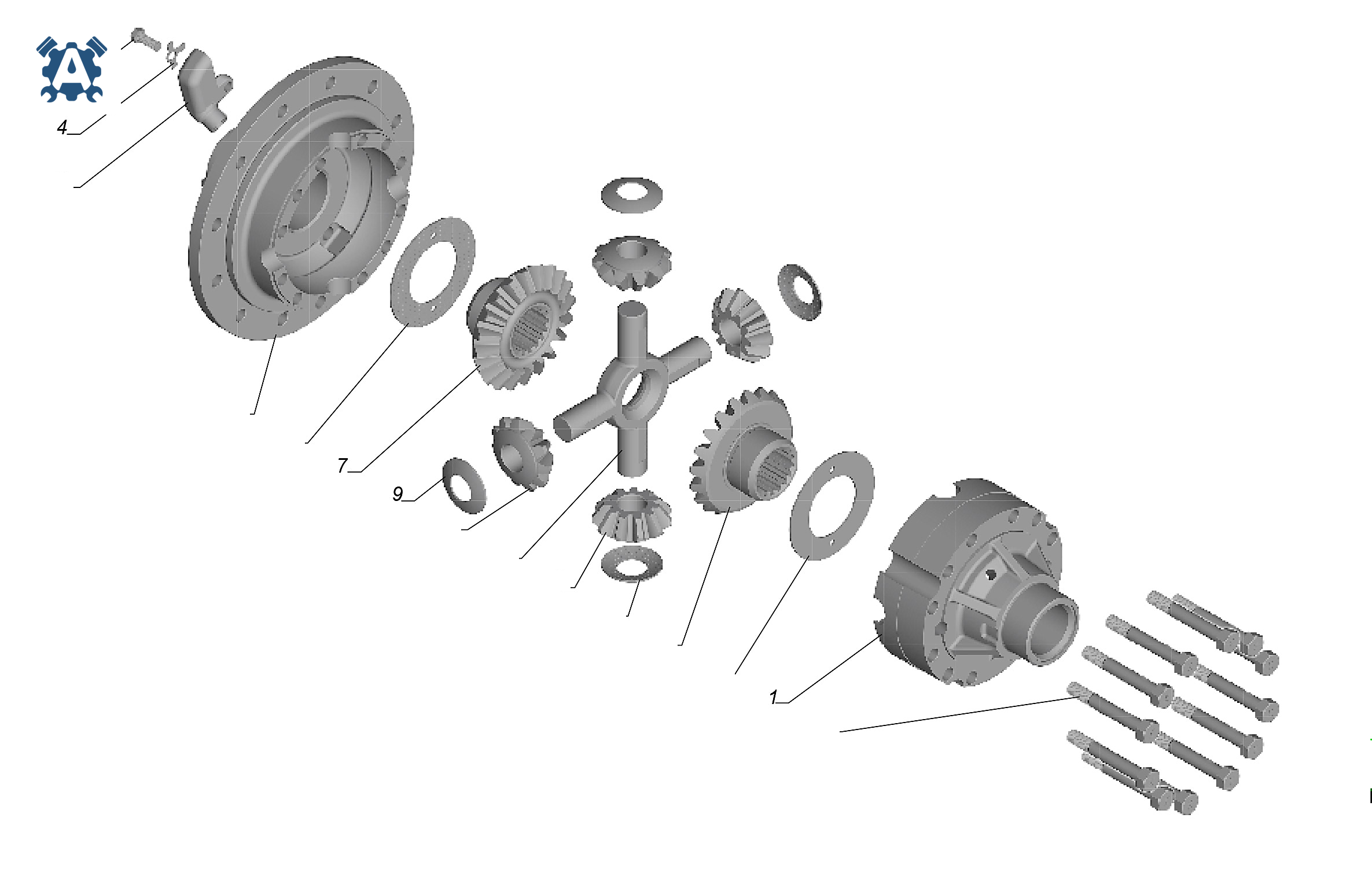

| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 53-2403018-12 | Коробка сателлитов дифференциала правая | — | Заявка |
| 2 | 3309-2403019 | Коробка сателлитов дифференциала левая | — | Заявка |
| 3 | 53-2403022 | Маслоулавливатель | — | Заявка |
| 4 | 51-2403023 | Шайба стопорная болта крепления маслоулавливателя | — | Заявка |
| 5 | 53-2403030 | Шайба опорная шестерни полуоси | — | Заявка |
| 6 | 53-2403034-12 | Болт коробки сателлитов дифференциала заднего моста | — | Заявка |
| 7 | 53А-2403050 | Шестерня полуоси | — | Заявка |
| 8 | 53А-2403055 | Сателлит дифференциала | — | Заявка |
| 9 | 53-2403058 | Шайба опорная сателлита | — | Заявка |
| 10 | 53-2403060 | Крестовина дифференциала | — | Заявка |
| 11 | 201457-П | Болт М8х22 | — | Заявка |

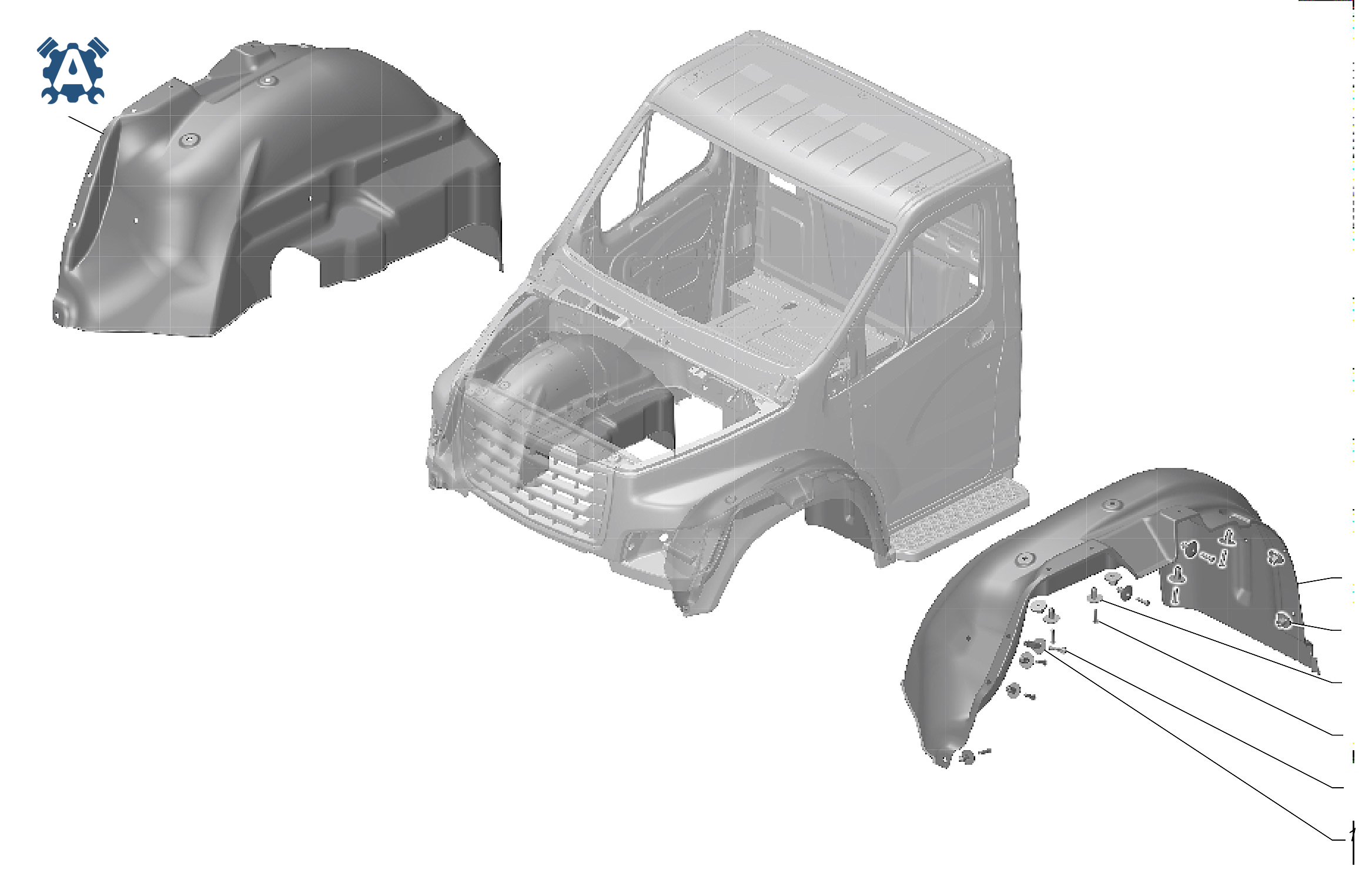

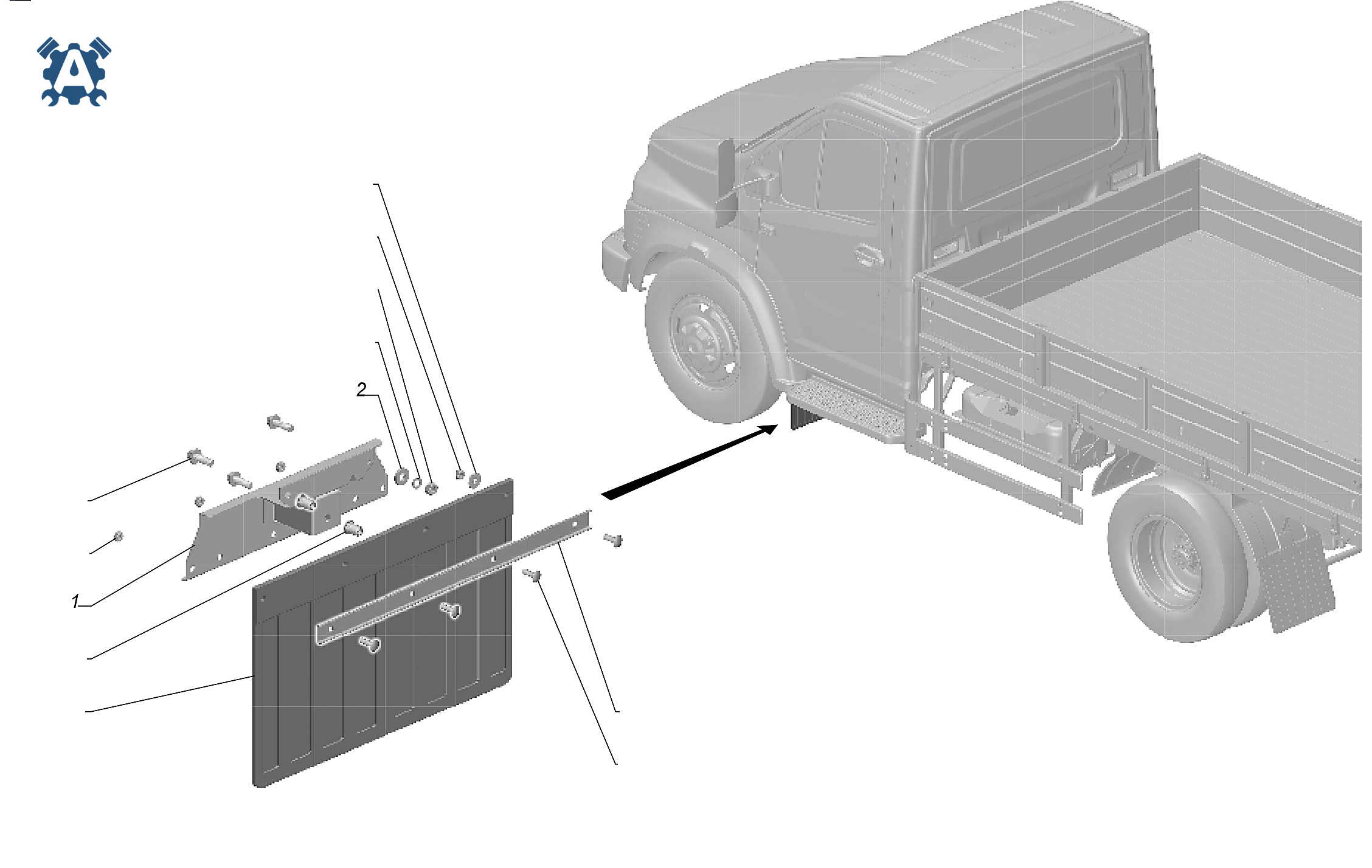

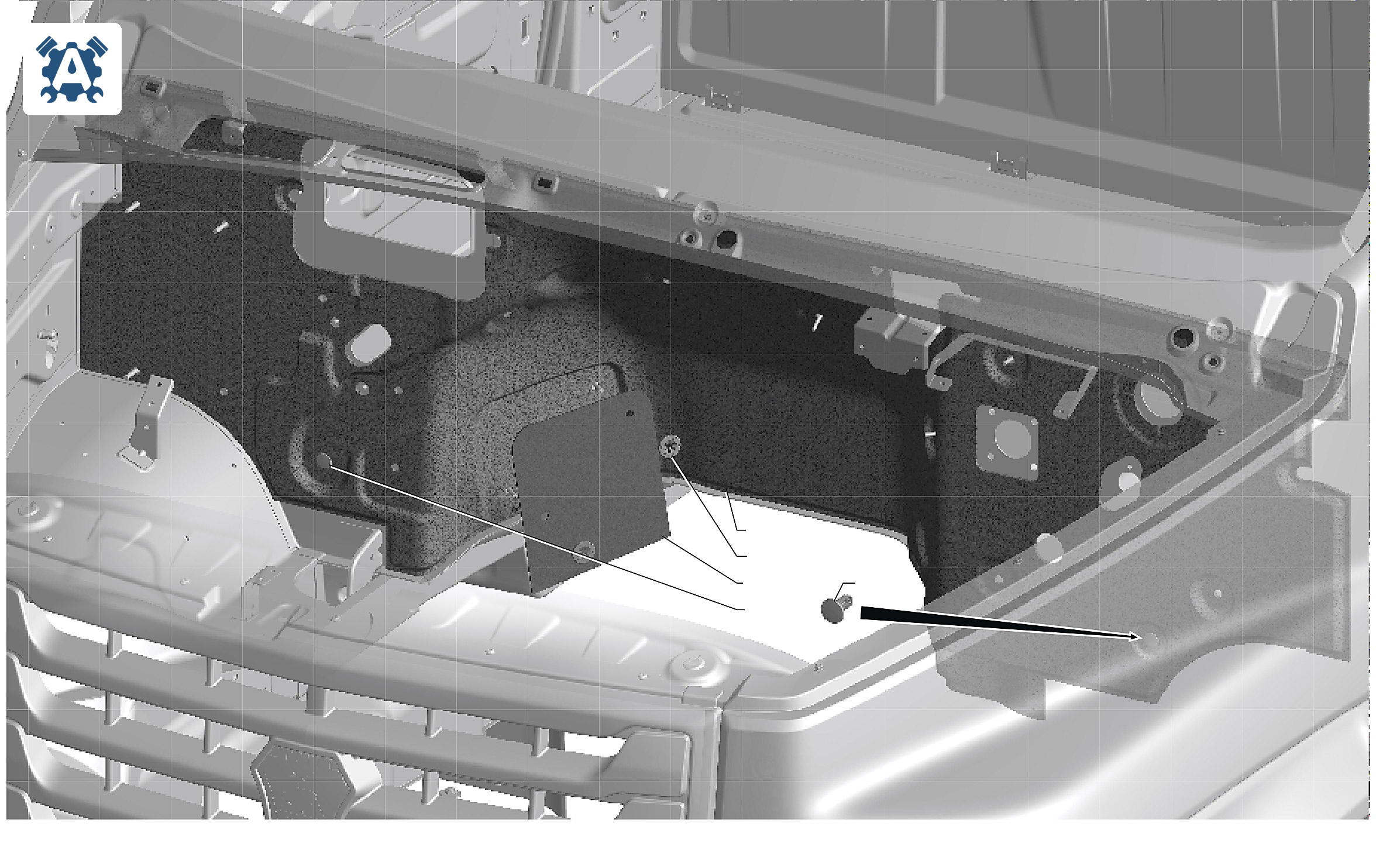

С41R11-2802001 Установка брызговиков двигателя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2802052-10 | Брызговик задний | — | Заявка |
| 2 | С41R11-2802022 | Брызговик двигателя | — | Заявка |
| 3 или поз.19 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 4 | 293286-П29 | Шайба 8,5 | — | Заявка |
| 5 | A21R23-2915545 | Шайба | — | Заявка |
| 6 или поз.16 | 201420-П29 | Болт М6х20 | — | Заявка |
| 7 или поз.17 | 45 9376 1121 | Болт М8х25 | — | Заявка |
| 8 | 290559-71 | Болт DIN 933-М8х40-8.8-A3L | — | Заявка |
| 9 | 250608-П29 | Гайка М6 | — | Заявка |
| 10 или поз.2 | 45 9563 1253 | Гайка М8 | — | Заявка |
| 12 или поз.1 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 13 или поз.2 | 252004-П29 | Шайба 6 | — | Заявка |
| 14 | 252038-П29 | Шайба 8 | — | Заявка |
| 16 или поз.6 | 290532-71 | Болт DIN 933-М6х20-8.8-A-A3L | — | Заявка |
| 17 или поз.7 | 290S024-71 | Болт DIN EN 1662-М8х25-8.8-A3L | — | Заявка |
| 18 или поз.1 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 19 или поз.3 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 20 или поз.1 | 292672-51 | Гайка ISO 7042-М8-8-A3L | — | Заявка |
| 21 или поз.1 | 293011-11 | Шайба DIN 125-6-140HV-A3L | — | Заявка |
| 23 | 3309.2802022 | Брызговик двигателя | — | Заявка |
| 24 | С41R11.2802092 | Болт М6x25 | — | Заявка |
| 25 | .23341060055 | Гайка RIVKLE М6 | — | Заявка |

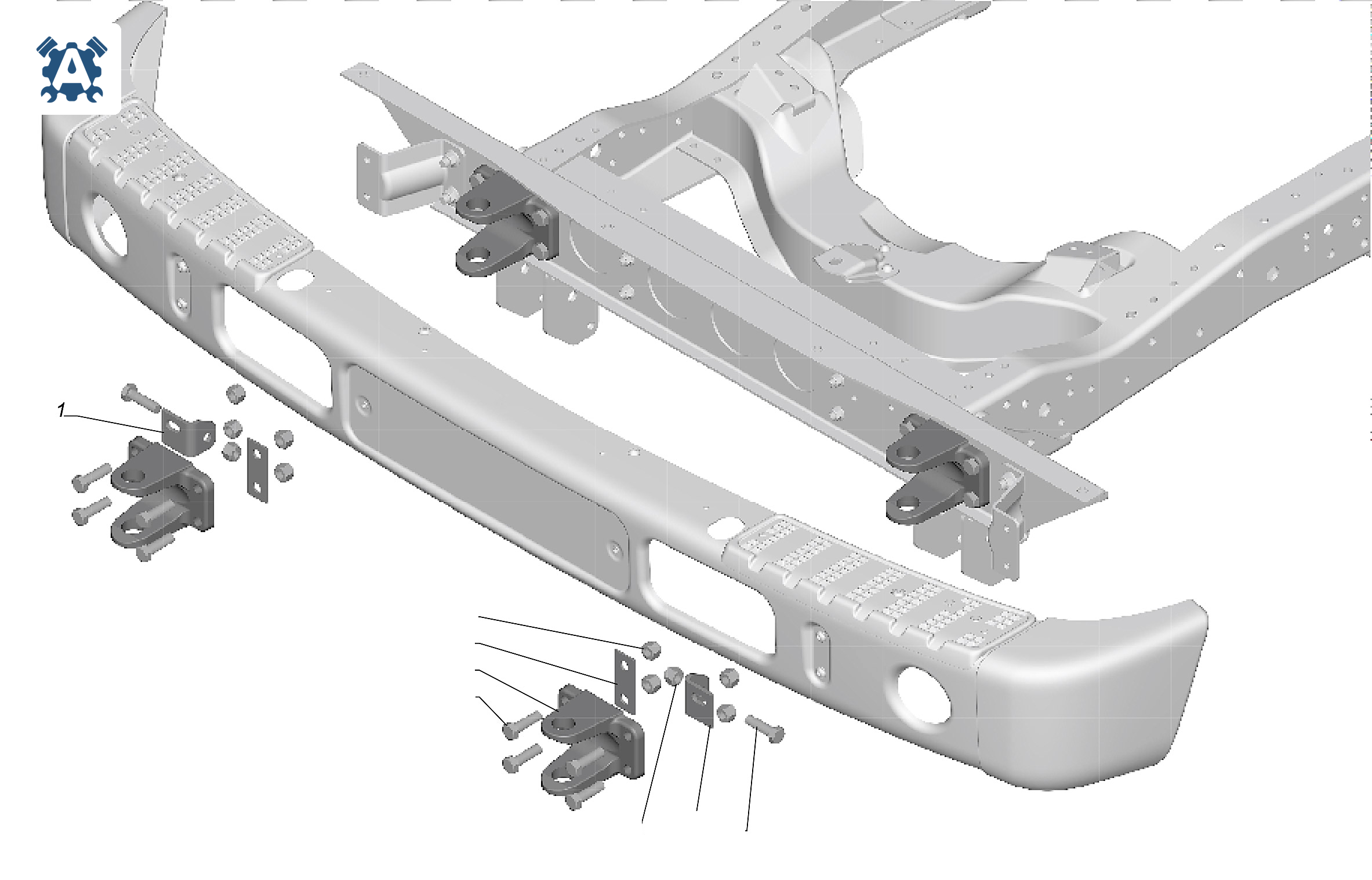

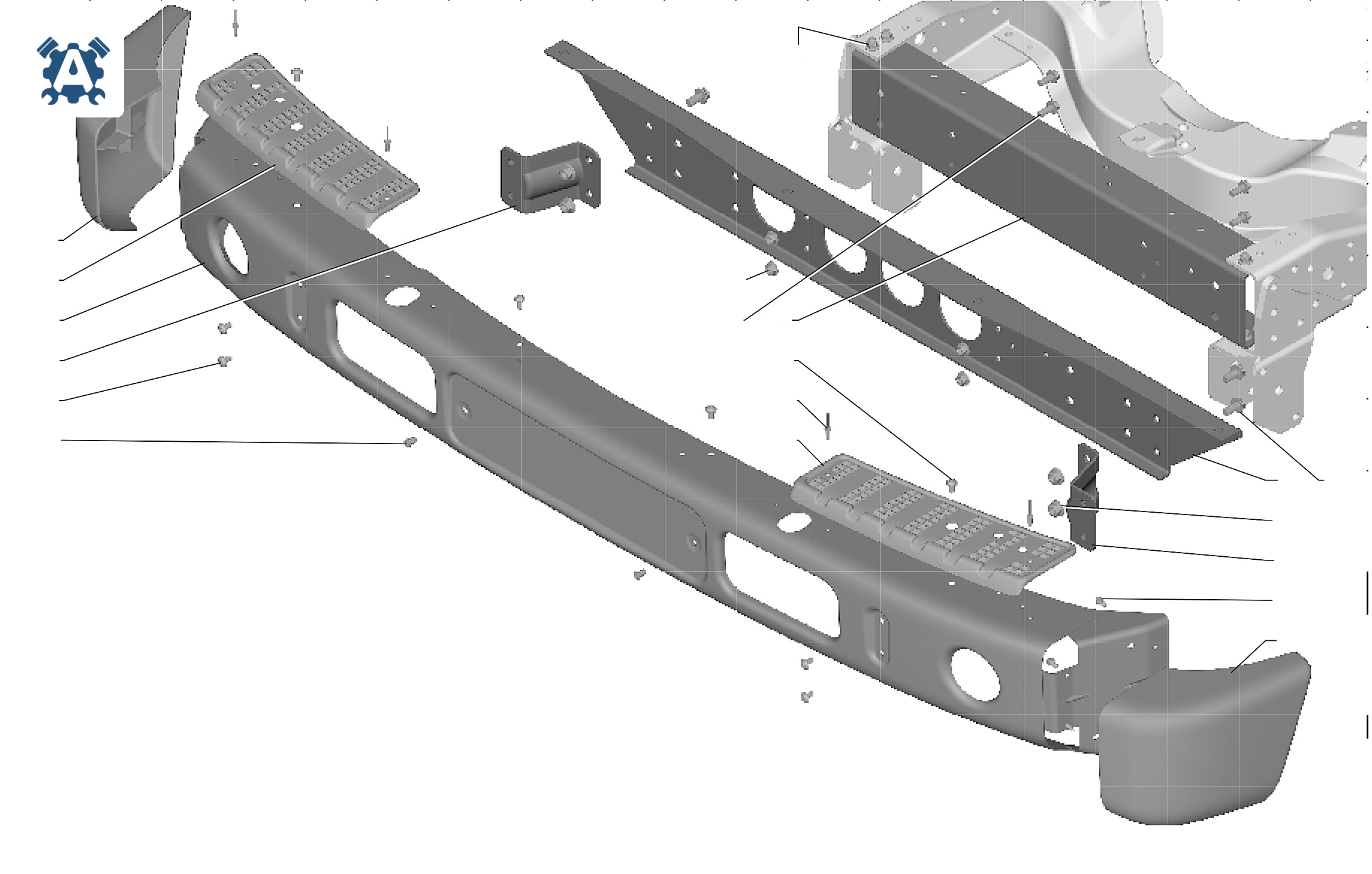

С41R11-2803001 Установка переднего бампера ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2801080 | Поперечина | — | Заявка |
| 2 | С41R11-2803010 | Бампер передний | — | Заявка |
| 3 | С41R11-2803016 | Кронштейн переднего бампера | — | Заявка |
| 4 | С41R11-2801082 | Поперечина | — | Заявка |
| 5 | С41R11-2803020 | Панель переднего бампера правая | — | Заявка |
| 6 | С41R11-2803021 | Панель переднего бампера левая | — | Заявка |
| 7 | С41R11-2803022 | Панель переднего бампера правая | — | Заявка |
| 8 | С41R11-2803023 | Панель переднего бампера левая | — | Заявка |
| 9 | 45 3114 9063 | Винт М8х16 | — | Заявка |
| 10 или поз.1 | 45 9376 1163 | Болт М10х25 | — | Заявка |
| 11 | 290S049-71 | Болт DIN EN 1662-М12х25-8.8-A3L | — | Заявка |
| 12 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 13 или поз.1 | 290S036-71 | Болт DIN EN1662-М10х25-8.8-A3L | — | Заявка |
| 14 | 292358-51 | Гайка DIN 6923-М12-8-A3L | — | Заявка |
| 15 или поз.1 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 16 | 299409-21 | Заклепка ISO 15977-6,4х12-ALA/St-L-A3L | — | Заявка |
| 18 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 19 | 2108-8403066-01 | Винт самонарезающий | — | Заявка |
3310-2805001 Установка устройства буксирного заднего ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|

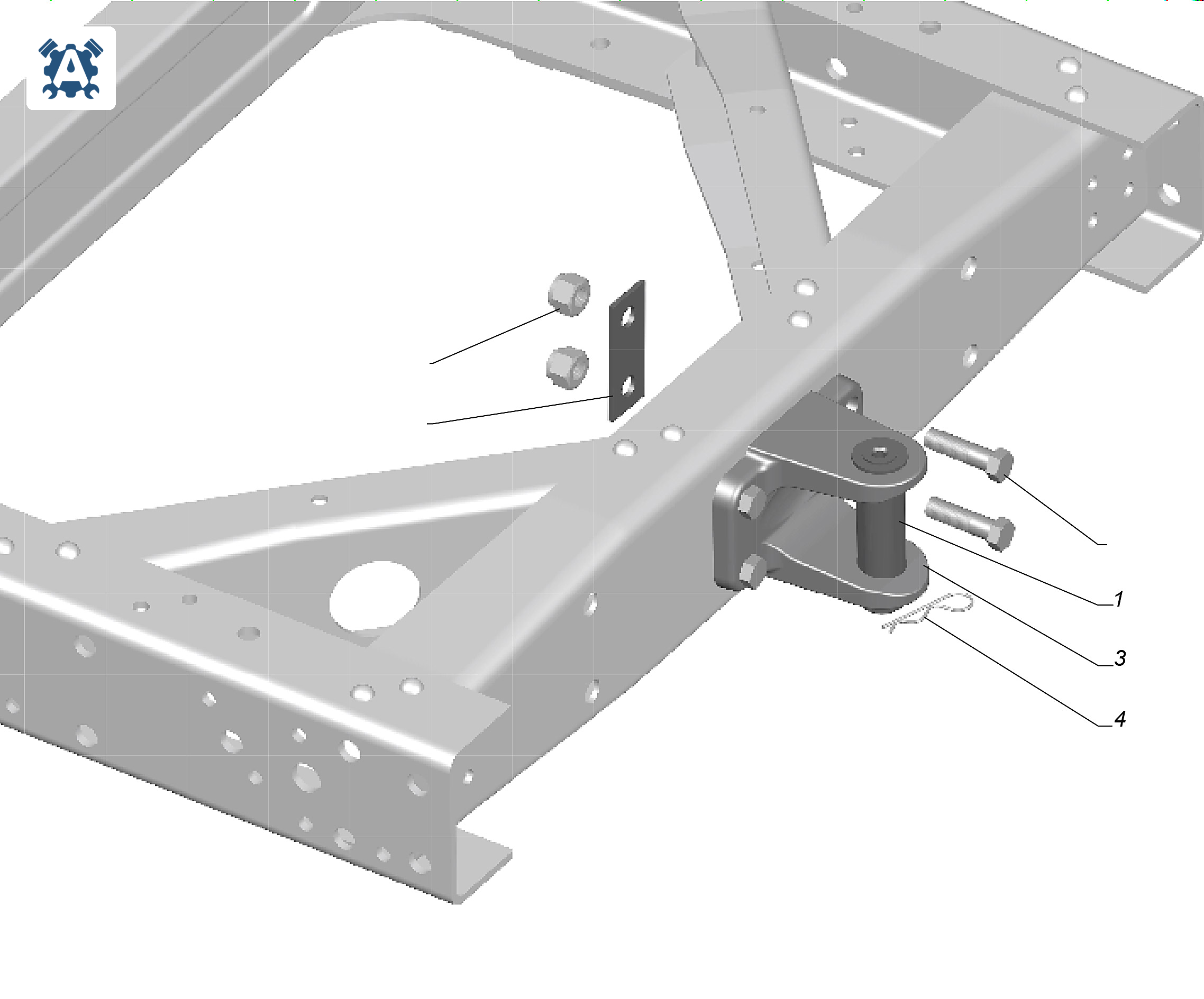

| 1 | 3310-2806032 | Шкворень буксирный | — | Заявка |
| 2 | 3309-2805040 | Накладка | — | Заявка |
| 3 | 3310-2806062 | Вилка буксирная | — | Заявка |
| 4 | 3310-2806066 | Шпилька | — | Заявка |
| 5 или поз.10 | 201618-П29 | Болт М14х1,5х50 | — | Заявка |
| 6 или поз.8 | 292855-П29 | Гайка Сп М14х1,5 | — | Заявка |
| 7 или поз.9 | 252158-П2 | Шайба 14Л | — | Заявка |
| 8 или поз.6 | 292114-61 | Гайка DIN 934-М14х1,5-10-A-A3L | — | Заявка |
| 9 или поз.7 | 293212-61 | Шайба DIN 127-B-14-FSt-A3L | — | Заявка |
| 10 или поз.5 | 290S377-71 | Болт DIN 961-М14х1,5х50-8.8-A-A3L | — | Заявка |
3310-2805001-02 Установка устройства буксирного заднего опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3310-2806032-10 | Шкворень буксирный | — | Заявка |
| 2 | 3309-2805040 | Накладка | — | Заявка |
| 3 | 3310-2806062 | Вилка буксирная | — | Заявка |
| 4 | 3310-2806066 | Шпилька | — | Заявка |
| 5 или поз.10 | 201618-П29 | Болт М14х1,5х50 | — | Заявка |
| 6 или поз.8 | 45 9565 1312 | Гайка М14х1,5 | — | Заявка |
| 8 или поз.6 | 292215-51 | Гайка DIN 985-M14x1,5-8-A3L | — | Заявка |
| 10 или поз.5 | 290S377-71 | Болт DIN М14х1,5х50 | — | Заявка |
С41R11-2806001 Установка переднего буксирного устройства ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2803024 | Кронштейн бампера правый | — | Заявка |
| 2 | С41R11-2803025 | Кронштейн бампера левый | — | Заявка |
| 3 | 3309-2805040 | Накладка | — | Заявка |
| 4 | 3310-2806062 | Вилка буксирная | — | Заявка |
| 5 | 290S377-71 | Болт DIN 961-M14x1,5x50-8.8-A-A3L | — | Заявка |
| 6 или поз.7 | 45 9565 1312 | Гайка М14х1,5 | — | Заявка |
| 7 или поз.6 | 292215-51 | Гайка DIN 985-M14x1,5-8-A3L | — | Заявка |

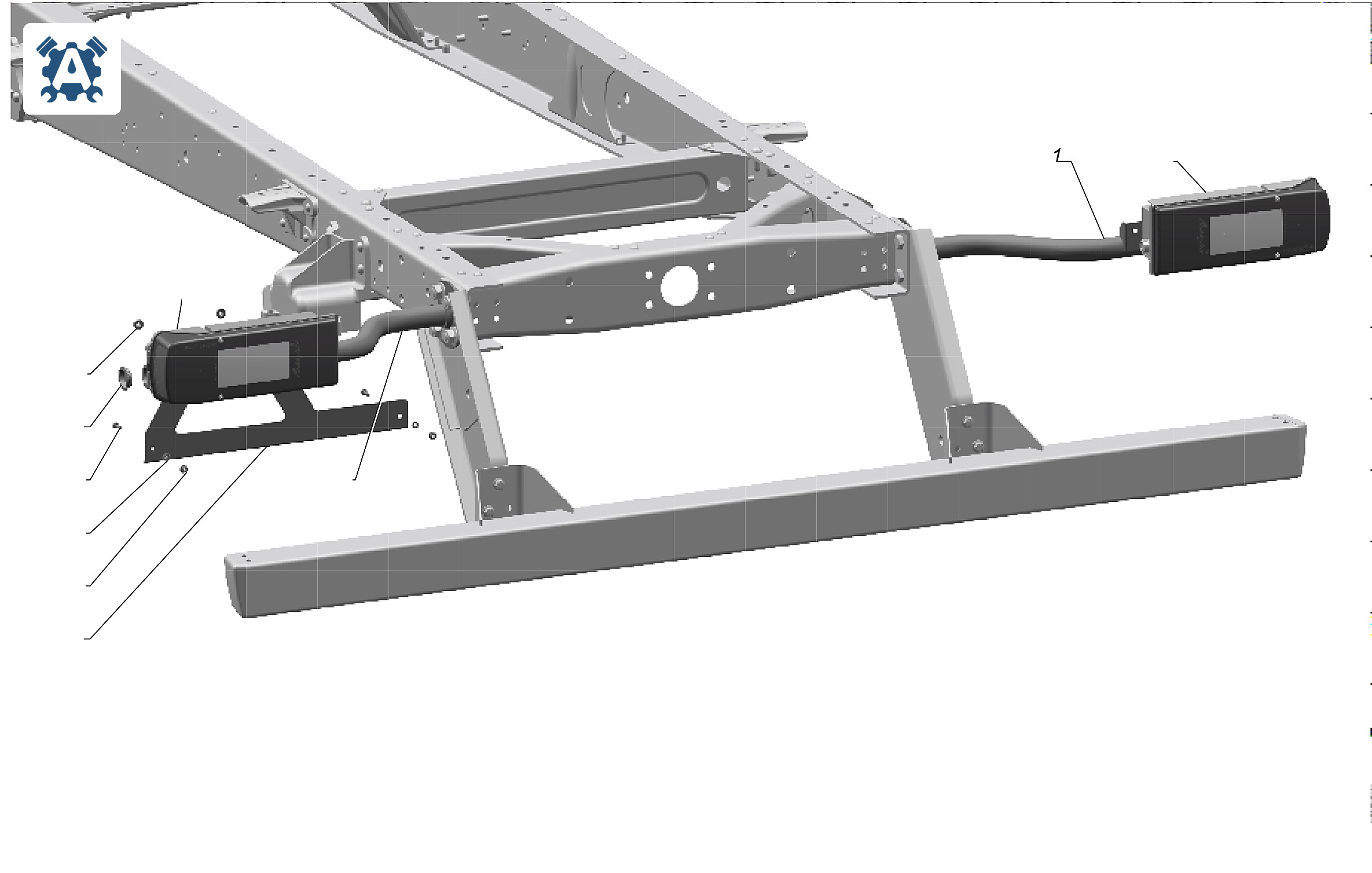

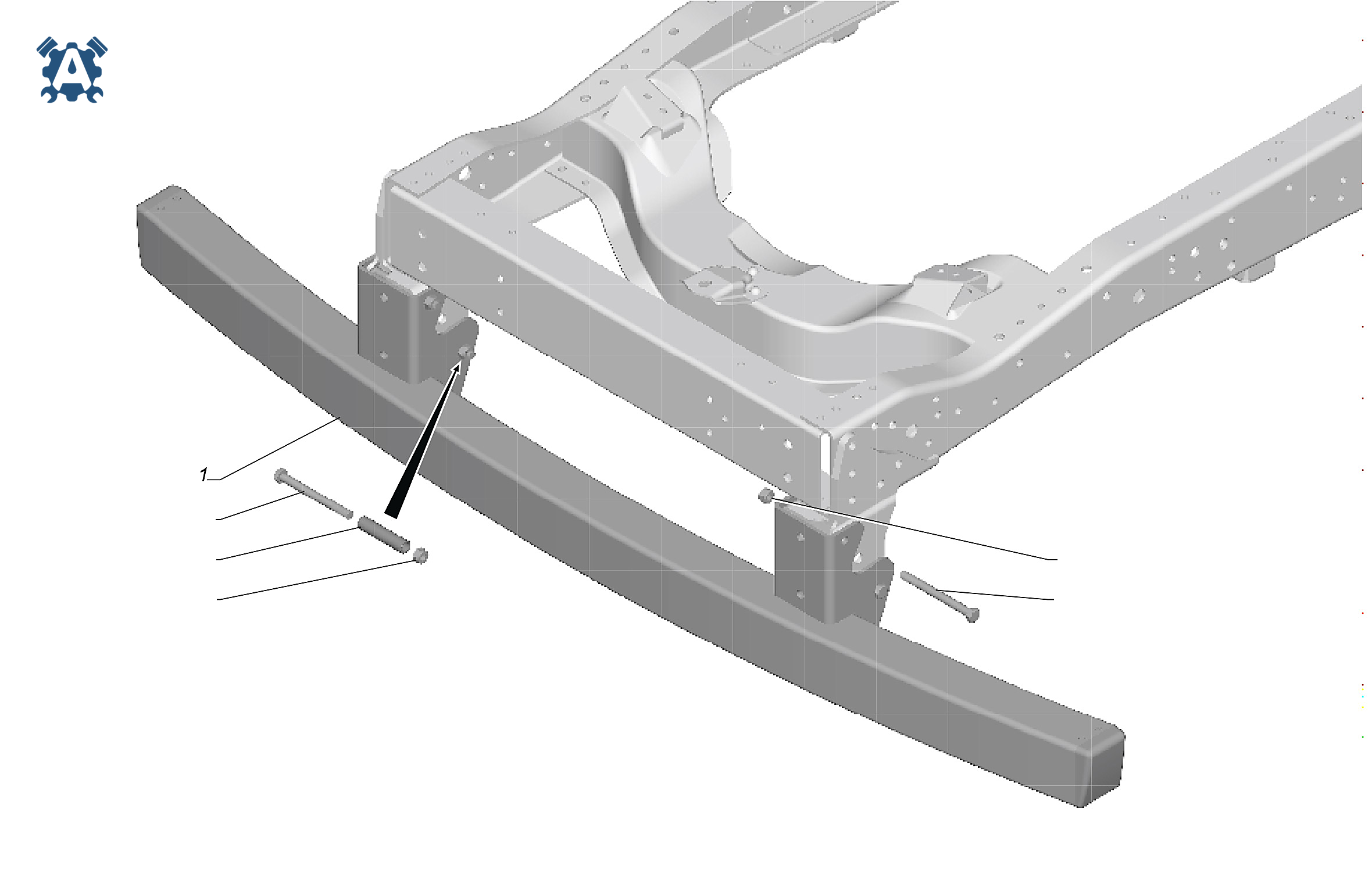

С41R11-2809001 Установка противоподкатного бруса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

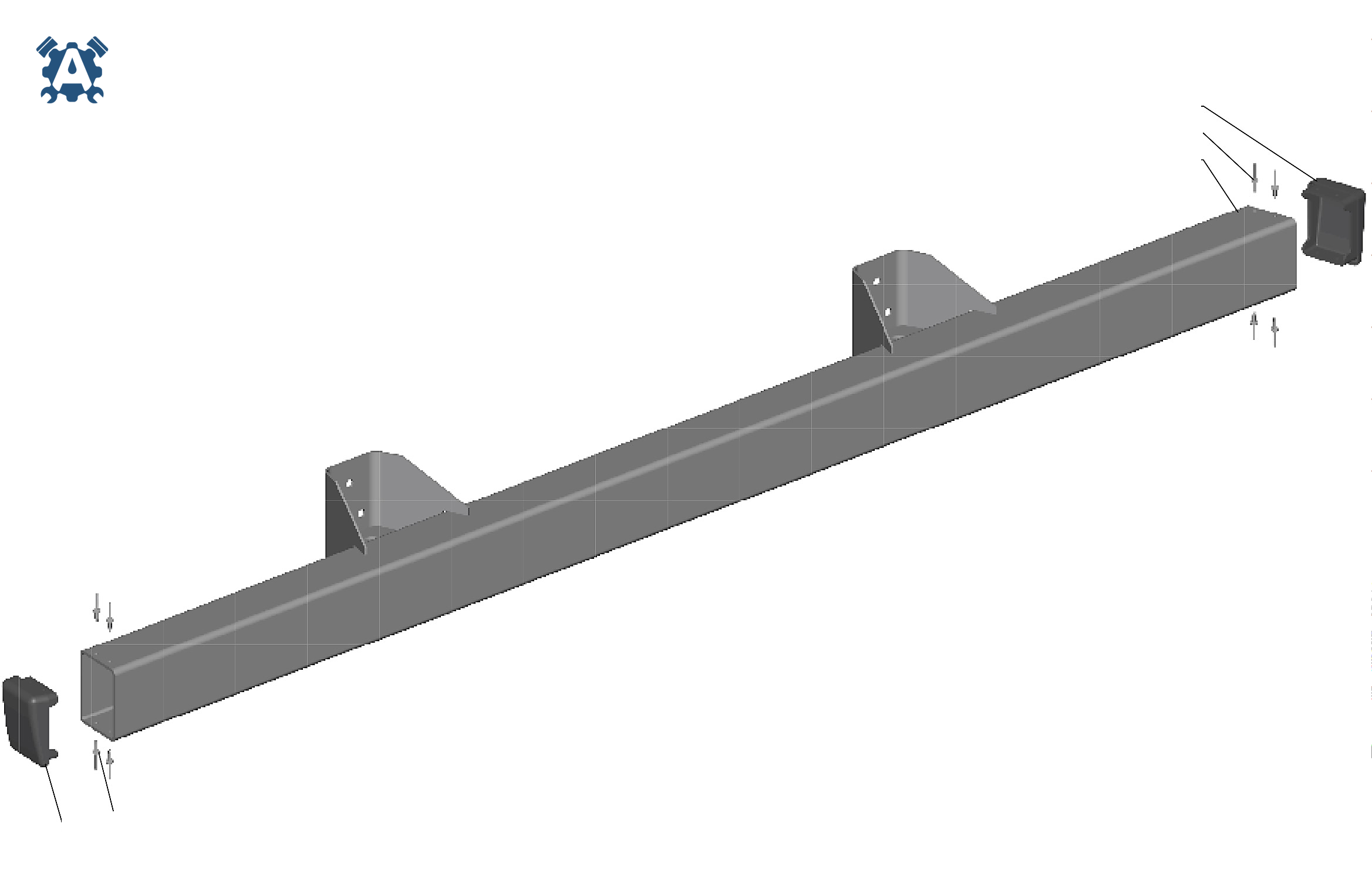

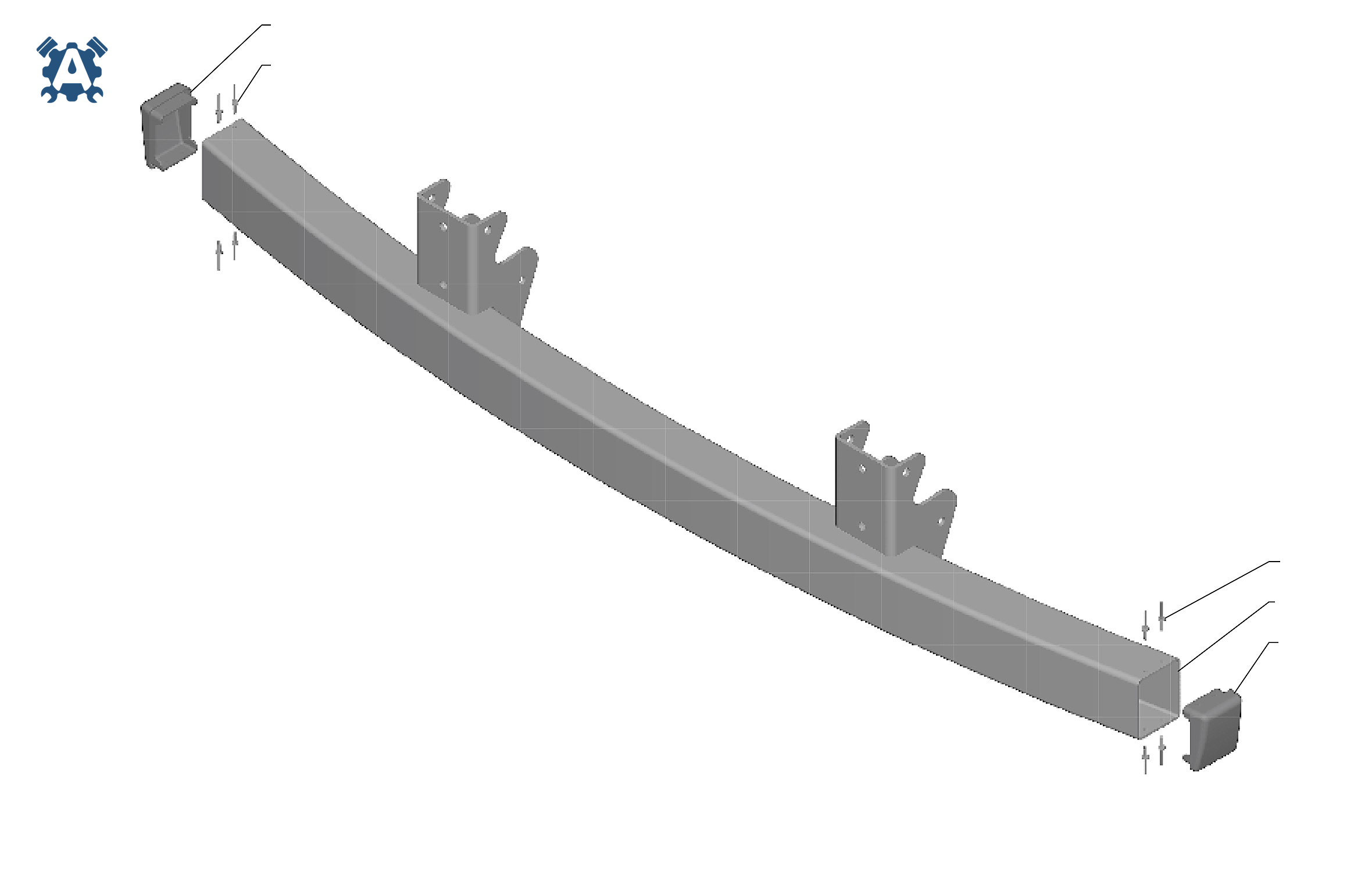

С41R11-2809009 Брус противоподкатный с боковинами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

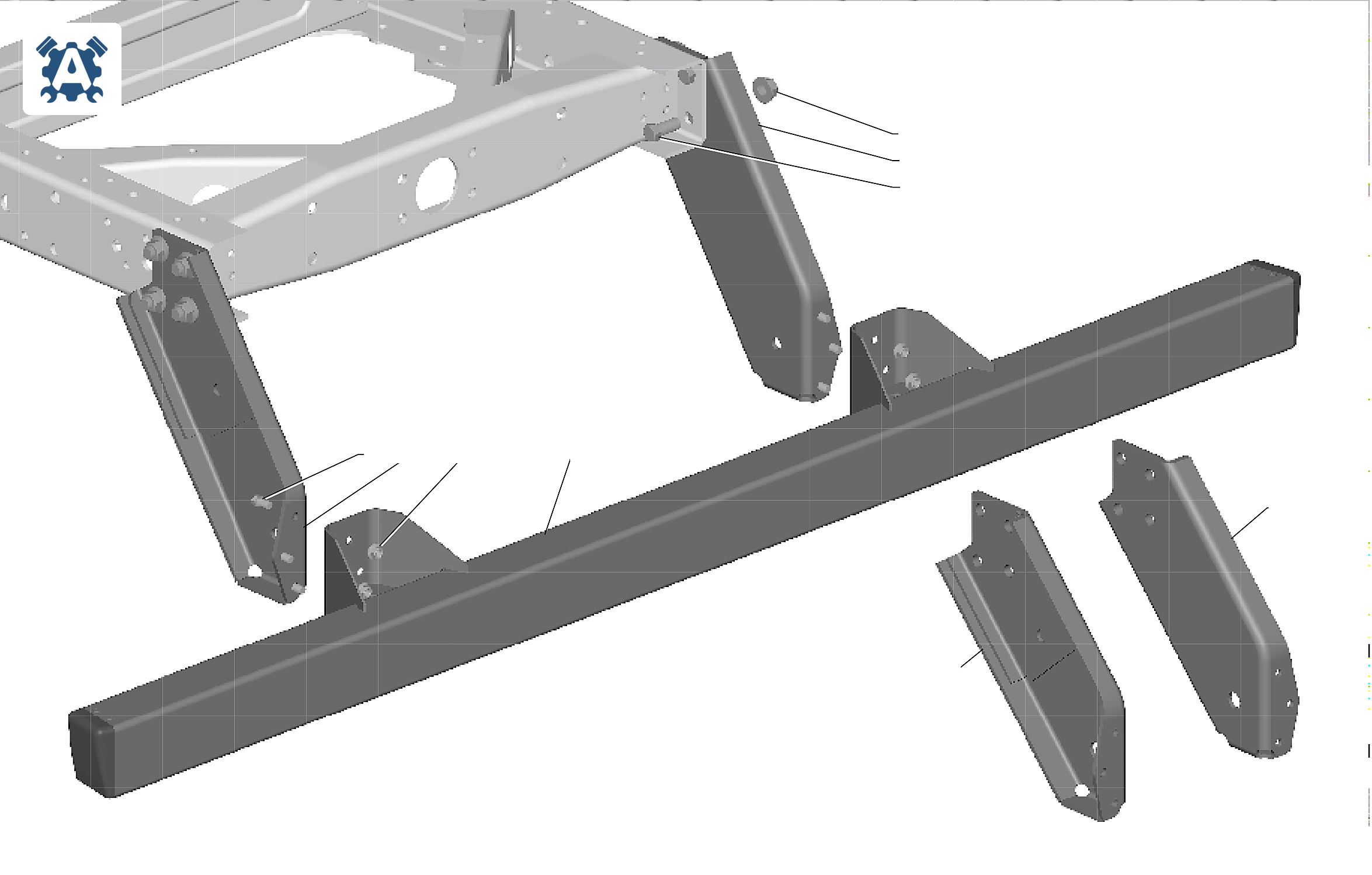

С41R11-2815001 Установка противоподкатного бруса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2815009 | Брус противоподкатный с боковинами | — | Заявка |
| 2 | С41R11-2815020 | Стойка правая | — | Заявка |
| 3 | С41R11-2815020-10 | Стойка правая опция Колеса 19,5' | — | Заявка |
| 4 | С41R11-2815021 | Стойка левая | — | Заявка |
| 5 | С41R11-2815021-10 | Стойка левая опция Колеса 19,5' | — | Заявка |
| 6 | 201495-П29 | Болт М10х20 | — | Заявка |
| 7 | 45 9348 1710 | Болт М16х1,5х40 | — | Заявка |
| 8 или поз.9 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 9 или поз.8 | 292355-51 | Гайка DIN 6923-M10x1,5-10-A3L | — | Заявка |
| 10 | 292364-61 | Гайка DIN 6923-M16x1,5-10-A3L | — | Заявка |
С41R11-2815009 Брус противоподкатный с боковинами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

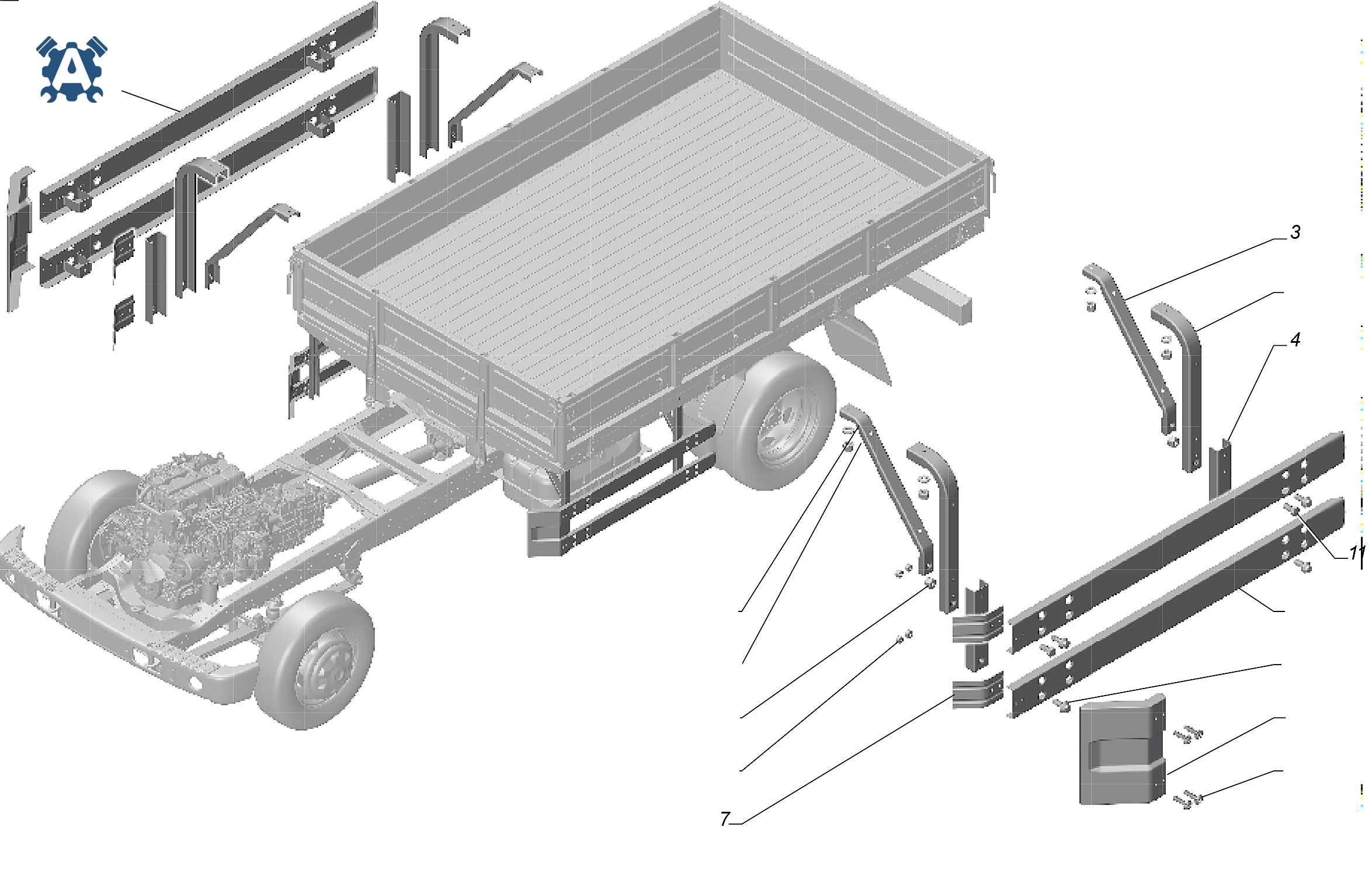

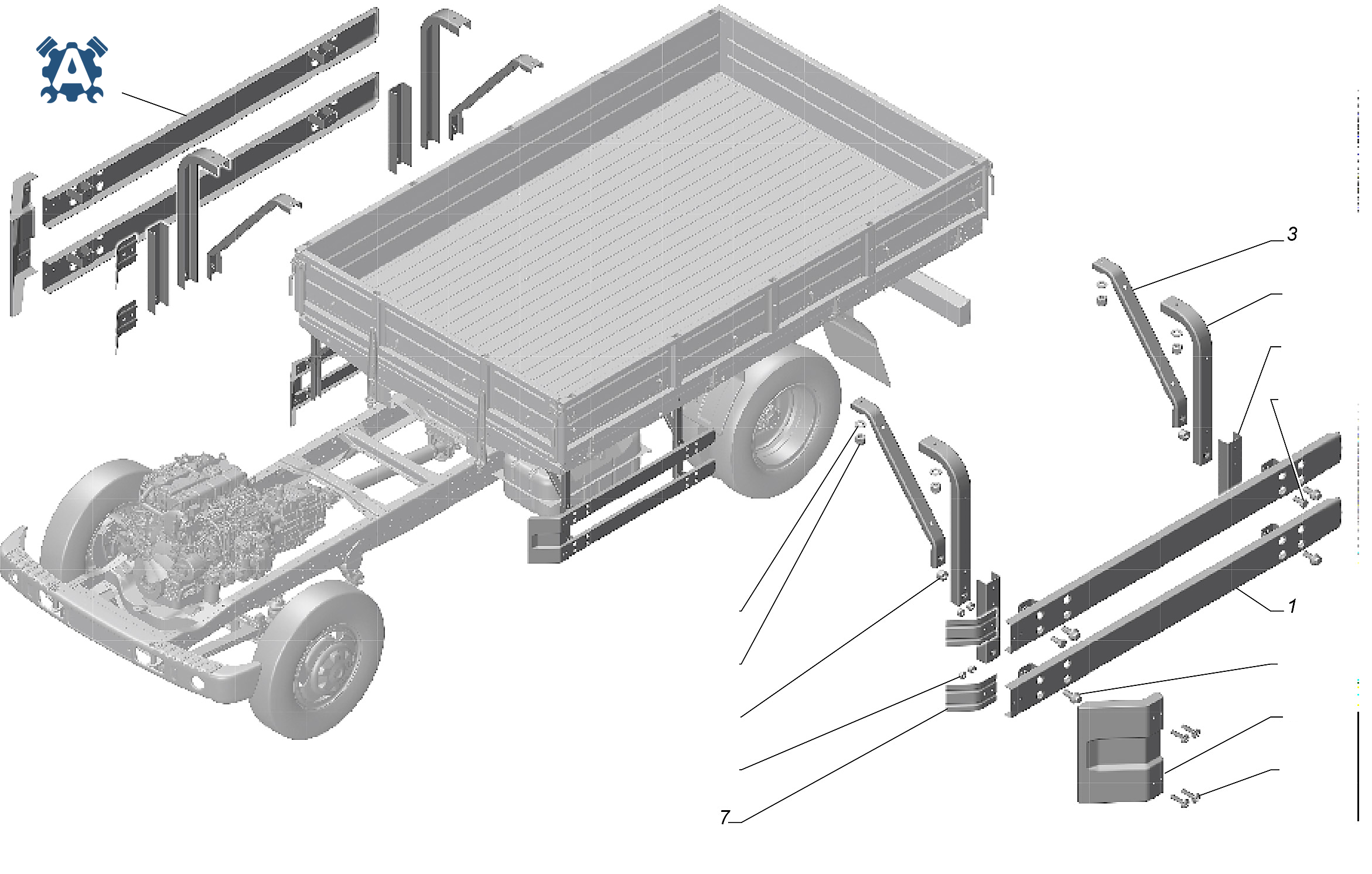

С41R11-2820001-20 Установка бокового ограждения опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2820021-10 | Панель бокового ограждения левая | — | Заявка |
| 2 | С41R11-2820022-10 | Панель бокового ограждения правая | — | Заявка |
| 3 | 33104-2820046 | Раскос | — | Заявка |
| 4 | 3307-2820054 | Удлинитель стойки | — | Заявка |
| 5 | 33104-2820033-01 | Стойка | — | Заявка |
| 6 | С41R11-2820044-10 | Усилитель бокового ограждения | — | Заявка |
| 7 | С41R11-2820067 | Усилитель | — | Заявка |
| 11 | 201454-П29 | Болт М8х16 | — | Заявка |
| 12 | 252005-П29 | Шайба 8 | — | Заявка |
| 13 | 292204-31 | Гайка DIN М6 | — | Заявка |
| 14 или поз.1 | 292206-31 | Гайка DIN М8 | — | Заявка |
| 15 или поз.1 | 290S023-71 | Болт DIN М8х20 | — | Заявка |
| 16 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 17 или поз.1 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 20 | .73800625 | Винт с фасонной головкой и шестирадиусным углублением М6х25 | — | Заявка |
С41R11-2820001-30 Установка бокового ограждения ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2820021-10 | Панель бокового ограждения левая | — | Заявка |
| 2 | С41R11-2820022-10 | Панель бокового ограждения правая | — | Заявка |
| 3 | 33104-2820046 | Раскос | — | Заявка |
| 4 | 3307-2820054 | Удлинитель стойки | — | Заявка |
| 5 | 33104-2820033-01 | Стойка | — | Заявка |
| 6 | С41R11-2820044-10 | Усилитель бокового ограждения | — | Заявка |
| 7 | С41R11-2820067 | Усилитель | — | Заявка |
| 11 | 201454-П29 | Болт М8х16 | — | Заявка |
| 12 | 252005-П29 | Шайба 8 | — | Заявка |
| 13 | 292204-31 | Гайка DIN М6 | — | Заявка |
| 14 или поз.1 | 292206-31 | Гайка DIN М8 | — | Заявка |
| 15 или поз.1 | 290S023-71 | Болт DIN М8х20 | — | Заявка |
| 16 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 17 или поз.1 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 20 | .73800625 | Винт с фасонной головкой и шестирадиусным углублением М6х25 | — | Заявка |
С41R11-2901001 Установка передней подвески ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2902010-01 | Рессора передняя | — | Заявка |
| 2 | С41R11-2902463 | Серьга с шарниром | — | Заявка |
| 3 или поз.22 | 291554-П29 | Болт М12х1,25х38 | — | Заявка |
| 4 | C41R11-2902424 | Буфер рессоры | — | Заявка |
| 5 | C41R11-2902408 | Стремянка передней рессоры | — | Заявка |
| 7 | C40R13-2902412 | Накладка передней рессоры | — | Заявка |
| 8 | С41R11-2902448 | Кронштейн буфера | — | Заявка |
| 9 | 3302-2902632 | Чашка буфера | — | Заявка |
| 11 | 14-2912622 | Буфер | — | Заявка |
| 12 | 14-2912626 | Втулка | — | Заявка |
| 13 | 13-3003088 | Шайба | — | Заявка |
| 14 | 45 3114 9636 | Болт М16х1,5х120 | — | Заявка |
| 15 или поз.1 | 250515-П29 | Гайка М12х1,25 | — | Заявка |
| 16 | 292206-51 | Гайка DIN 985-M8-8-A-A3L | — | Заявка |
| 17 или поз.1 | 292112-31 | Гайка DIN 934-М12х1,25-6-A-A3L | — | Заявка |
| 18 или поз.2 | 292217-51 | Гайка DIN 985-М16х1,5-8-A3L | — | Заявка |
| 19 или поз.2 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 20 или поз.2 | 290S025-71 | Болт DIN EN 1662-М8х30-8.8-A3L | — | Заявка |
| 21 или поз.2 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 22 или поз.3 | 290S343-81 | Болт DIN 961-М12х1,25х40-10.9-A-A3L | — | Заявка |
| 23 или поз.2 | 45 9376 1123 | Болт М8х30 | — | Заявка |
| 24 или поз.2 | 45 9377 1165 | Болт М10х30 | — | Заявка |
| 25 или поз.1 | 45 9565 1314 | Гайка М16х1,5 | — | Заявка |
| 26 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 27 | 252038-П29 | Шайба 8 | — | Заявка |

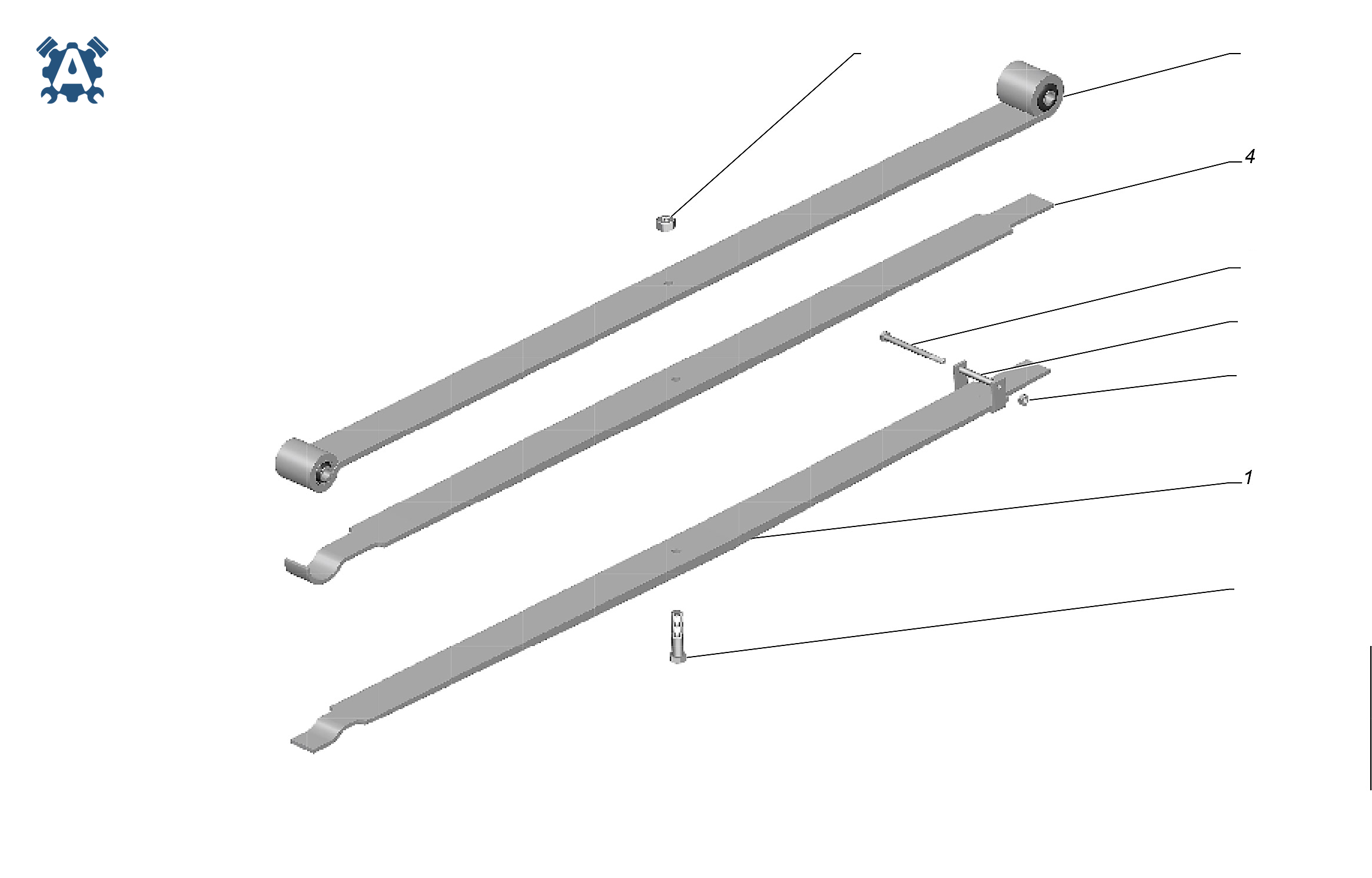

С41R11-2902010-01 Рессора передняя с шарнирами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2902051 | Лист с хомутом | — | Заявка |
| 2 | С41R11-2902100 | Лист №1 с шарнирами | — | Заявка |
| 3 | 4301-2902068 | Втулка распорная | — | Заявка |
| 4 | 33104-2902102 | Лист №2 рессоры | — | Заявка |
| 5 или поз.7 | 250510-П29 | Гайка М8 | — | Заявка |
| 6 или поз.8 | 250559-П29 | Гайка М14х1,5 | — | Заявка |
| 7 или поз.5 | 292105-31 | Гайка DIN М8 | — | Заявка |
| 8 или поз.6 | 292114-31 | Гайка DIN M14x1,5 | — | Заявка |
| 9 | 45 9326 6036 | Болт М8х100 | — | Заявка |
| 10 | 45 9346 1670 | Болт М14х1,5х60 | — | Заявка |

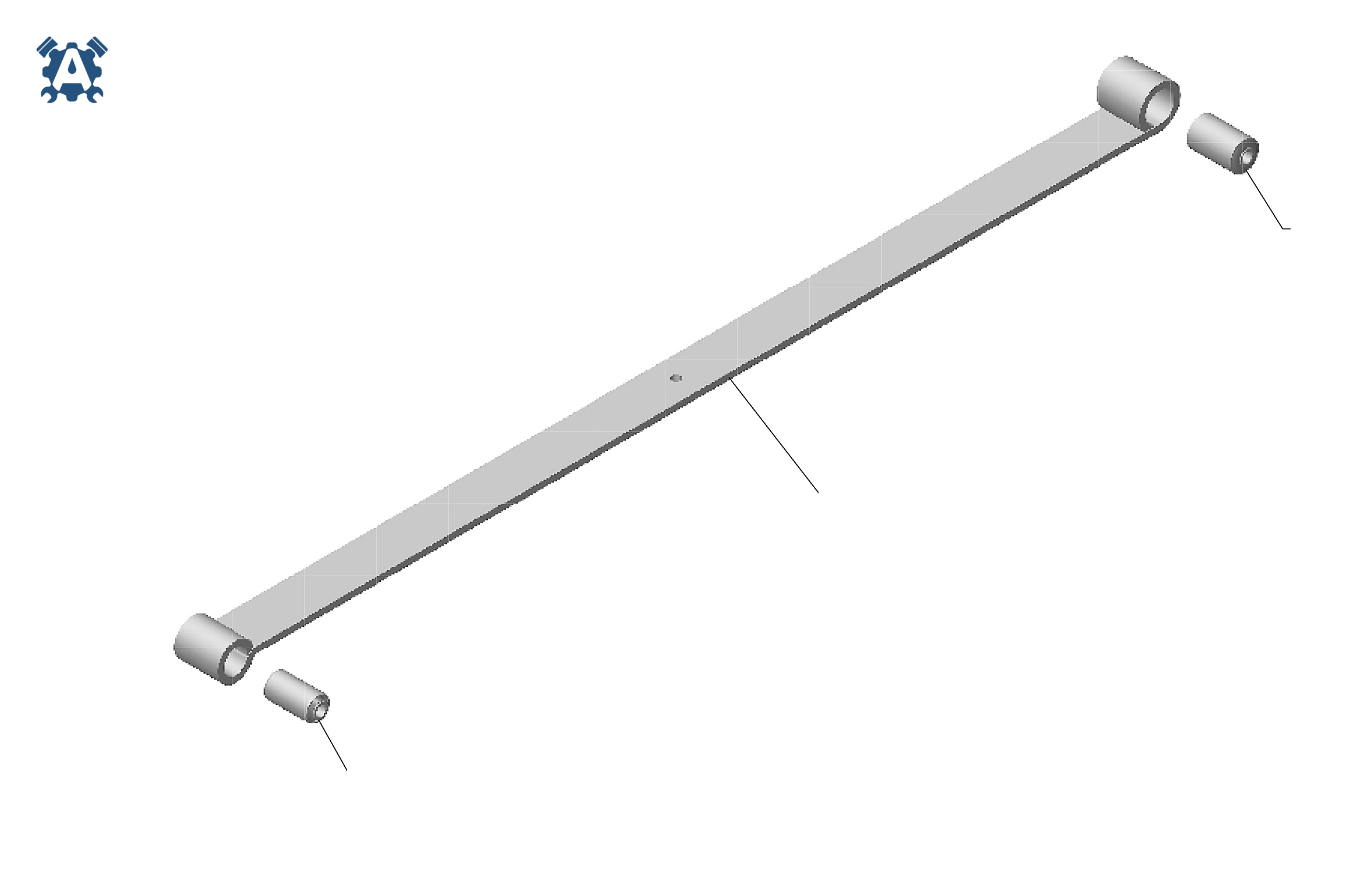

С41R11-2902100 Лист №1 с шарнирами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

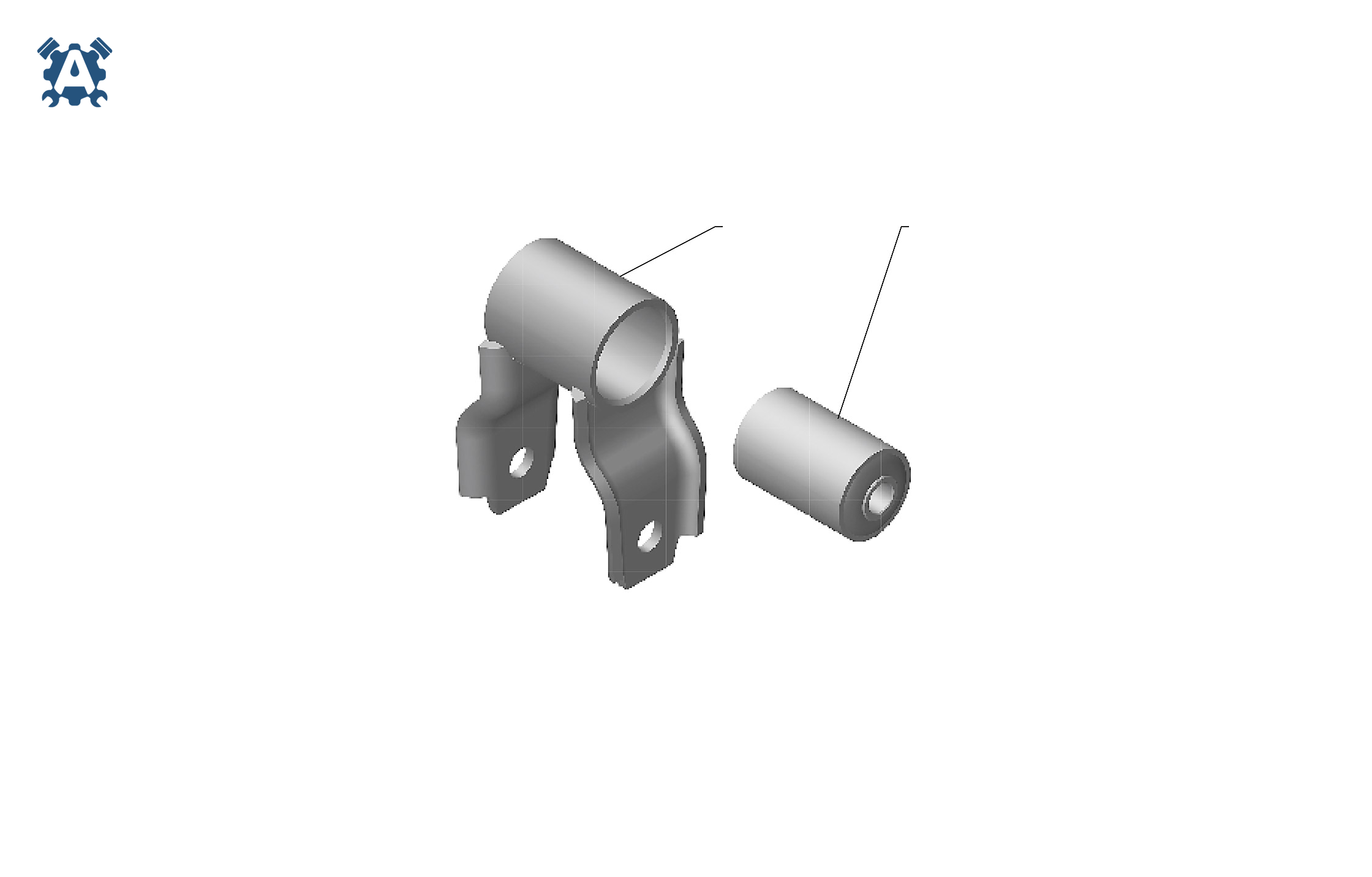

С41R11-2902463 Серьга с шарниром ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

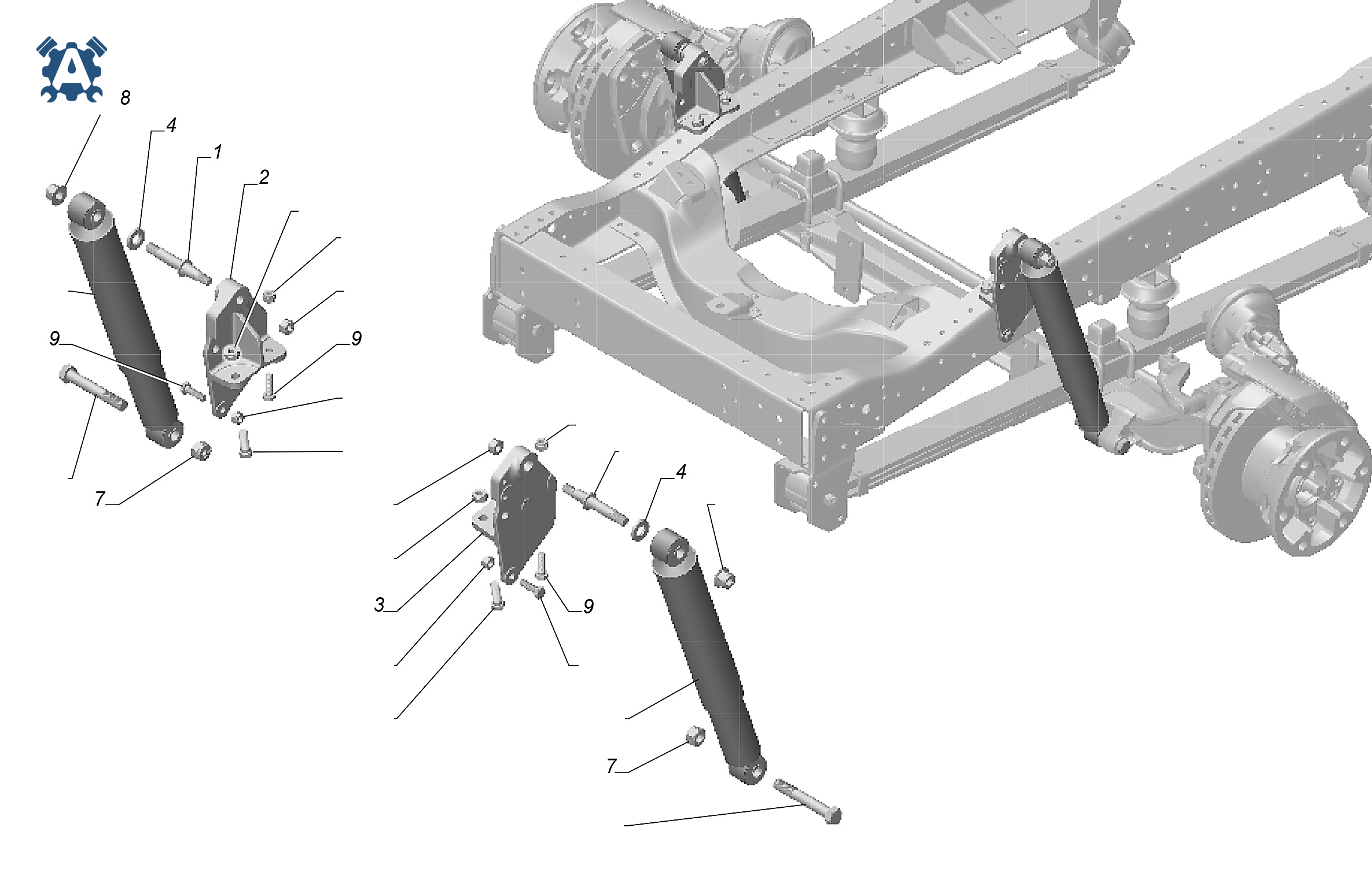

С41R11-2905001-10 Установка амортизатора передней подвески ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-2905472 | Палец амортизатора | — | Заявка |
| 2 | С41R11-2905540 | Кронштейн амортизатора верхний правый | — | Заявка |
| 3 | С41R11-2905541 | Кронштейн амортизатора верхний левый | — | Заявка |
| 4 | С41R11-2905545 | Шайба | — | Заявка |
| 5 | 290335-71 | Болт DIN M18x120 | — | Заявка |
| 6 или поз.13 | 292215-51 | Гайка DIN М14х1,5 | — | Заявка |
| 7 | 292218-51 | Гайка DIN М18 | — | Заявка |
| 8 | 292626-51 | Гайка ISO М16 | — | Заявка |
| 9 | 290S280-71 | Болт DIN М10х1,25х35 | — | Заявка |
| 10 | 45 9348 1666 | Болт М14х1,5х40 | — | Заявка |
| 11 или поз.1 | 45 9563 1308 | Гайка М10х1,25 | — | Заявка |
| 12 или поз.1 | 45 9565 1308 | Гайка М10х1,25 | — | Заявка |
| 13 или поз.6 | 45 9565 1312 | Гайка М14х1,5 | — | Заявка |
| 14 | С40R13.2905004 | Амортизатор | — | Заявка |

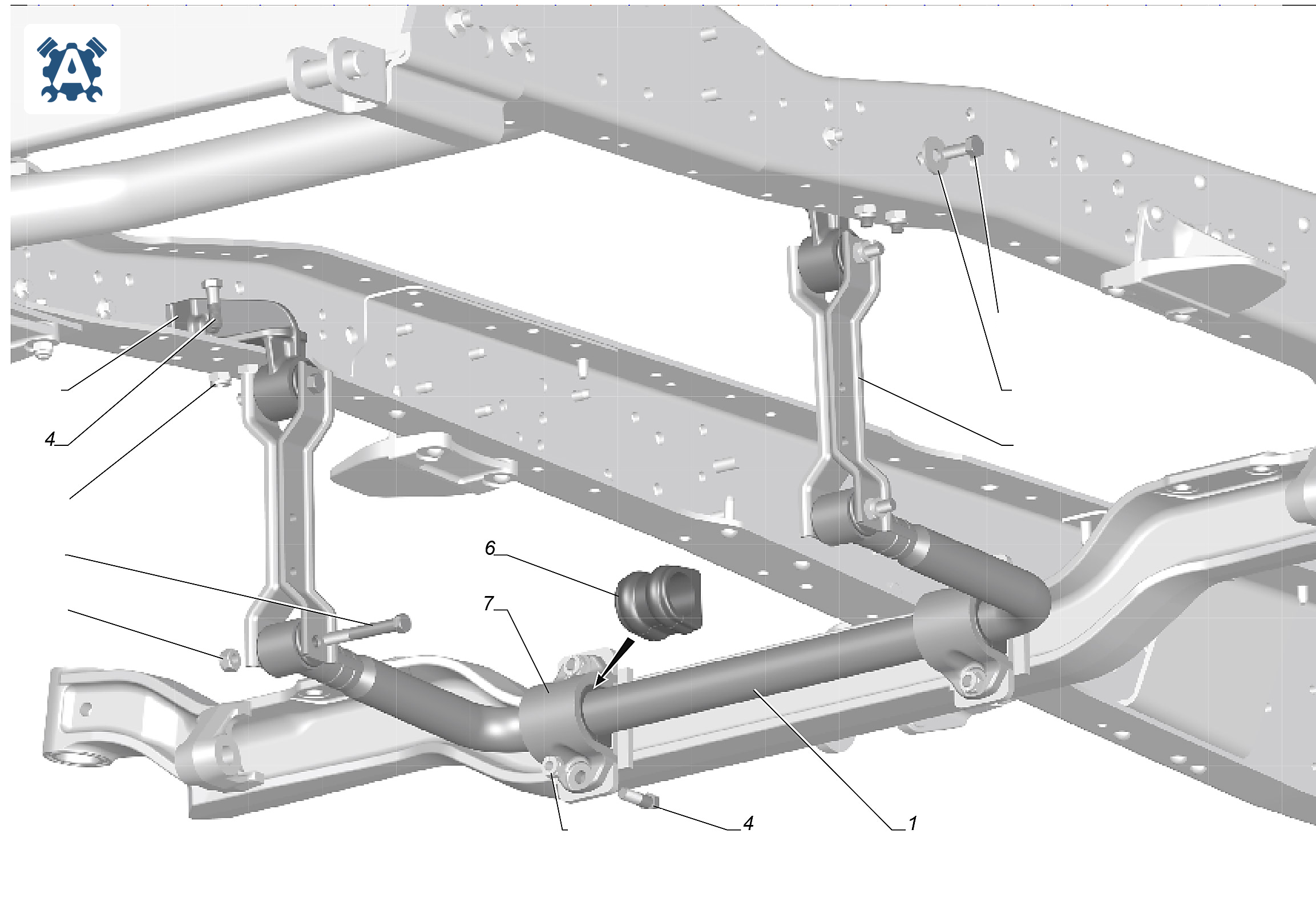

С40R13-2906001 Установка стабилизатора передней подвески ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3309-2906014 | Штанга стабилизатора с наконечниками | — | Заявка |
| 2 | 3309-2906049 | Кронштейн с шарниром | — | Заявка |
| 3 | С41R11-2906060 | Стойка стабилизатора | — | Заявка |
| 4 | 291554-П29 | Болт М12х1,25х38 | — | Заявка |
| 5 | 297177-П29 | Шайба 12 | — | Заявка |
| 6 | С40R13-2906040 | Подушка штанги | — | Заявка |
| 7 | С40R13-2906048 | Обойма подушки | — | Заявка |
| 8 или поз.12 | 292213-51 | Гайка DIN M12x1,25 | — | Заявка |
| 9 или поз.10 | 290S341-71 | Болт DIN M12x1,25x30 | — | Заявка |
| 10 или поз.9 | 45 9317 1124 | Болт М12х1,25х30 | — | Заявка |
| 11 | 45 9347 1632 | Болт М12х1,25х85 | — | Заявка |
| 12 или поз.8 | 45 9565 1310 | Гайка М12х1,25 | — | Заявка |

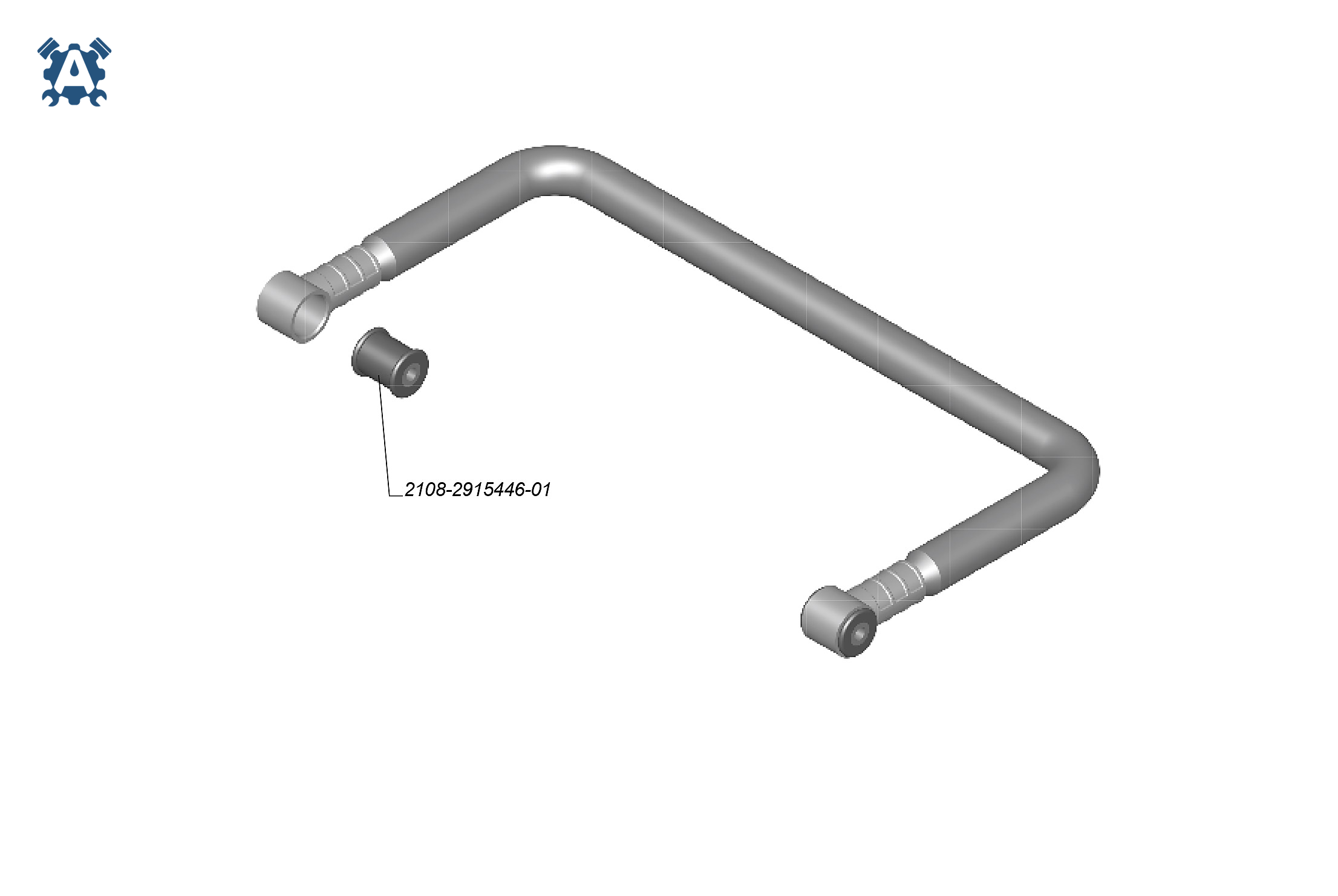

3309-2906014 Штанга стабилизатора с наконечниками ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| - | 2108-2915446-01 | Шарнир резинометаллический | — | Заявка |

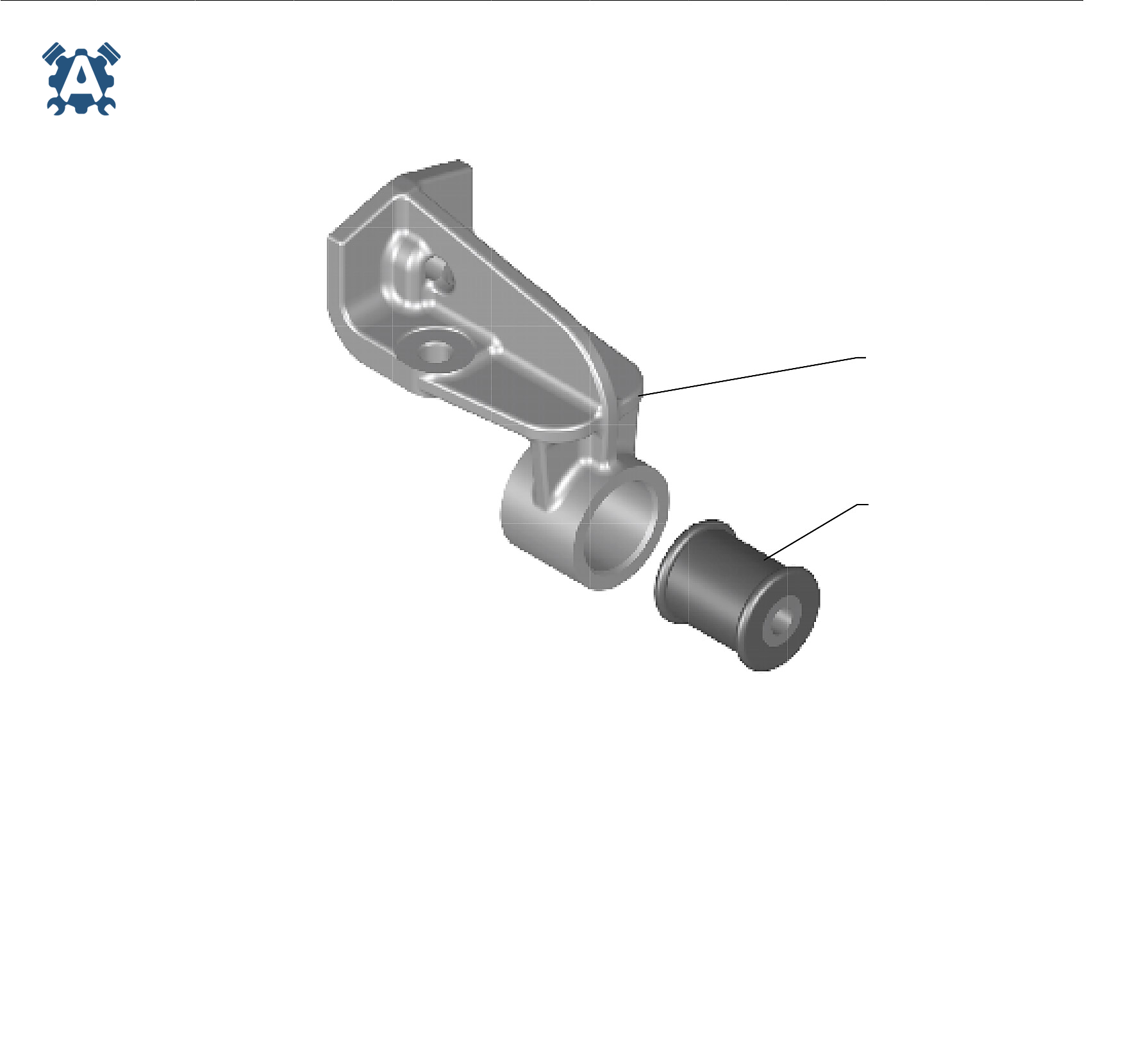

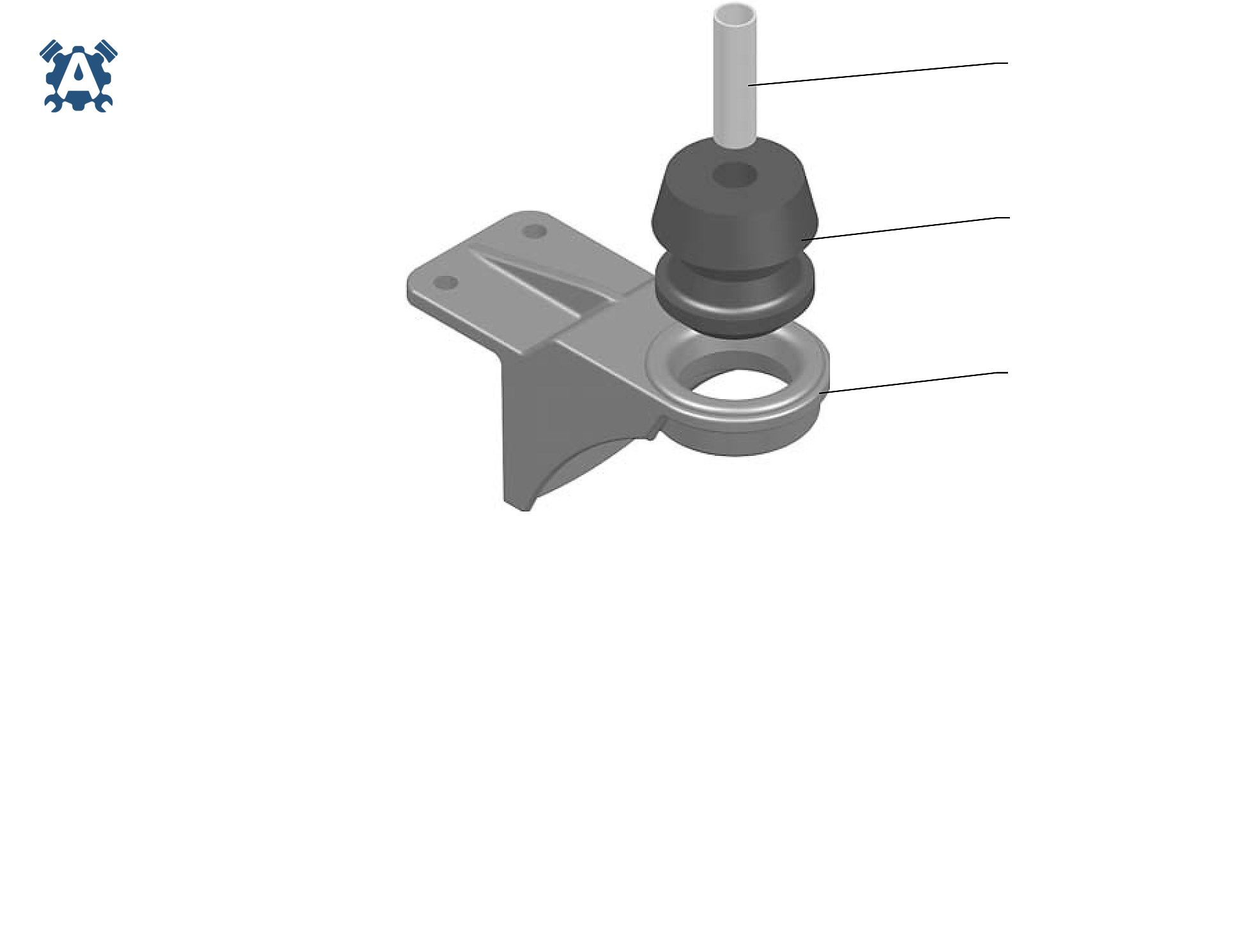

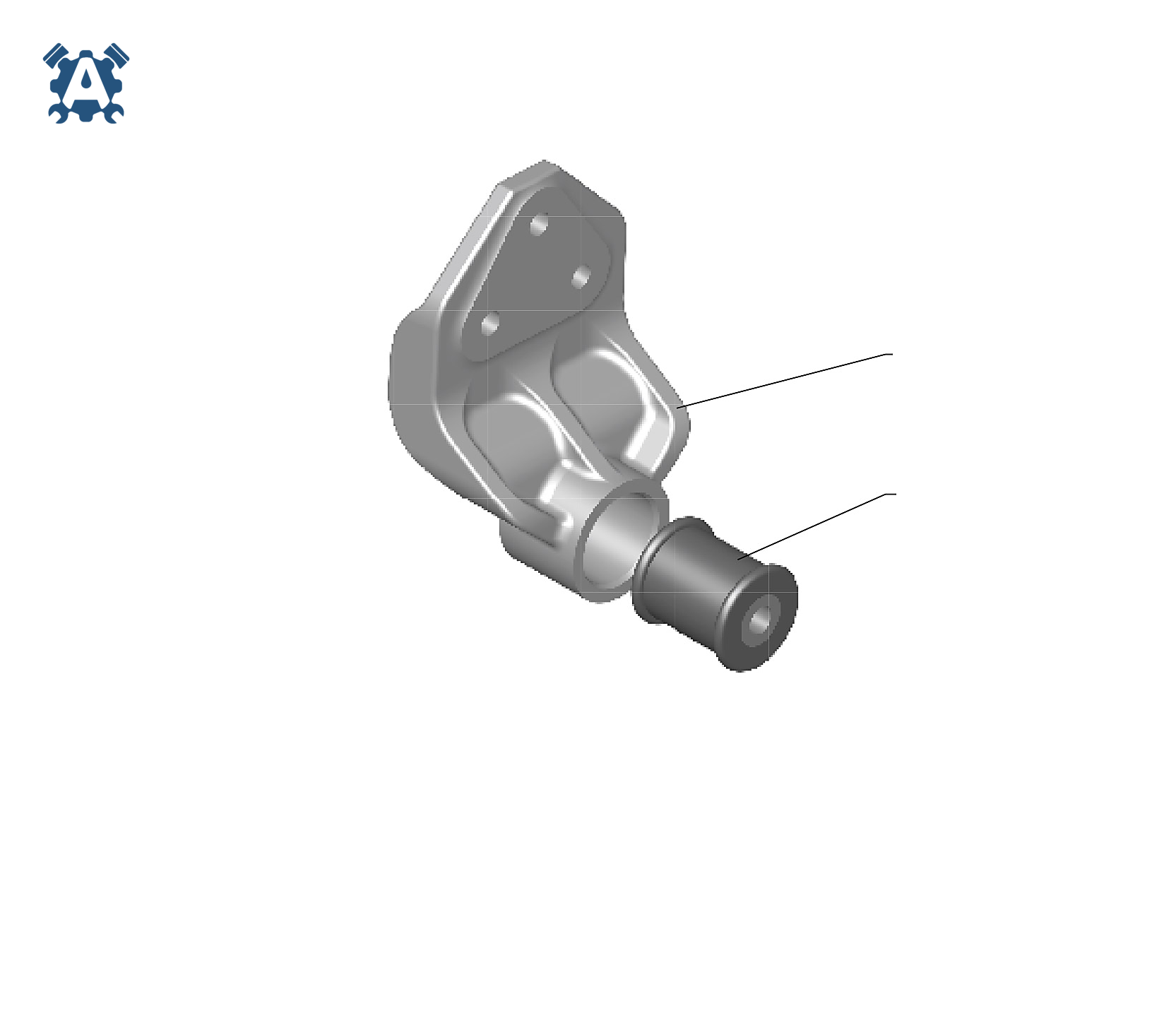

3309-2906049 Кронштейн с шарниром ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

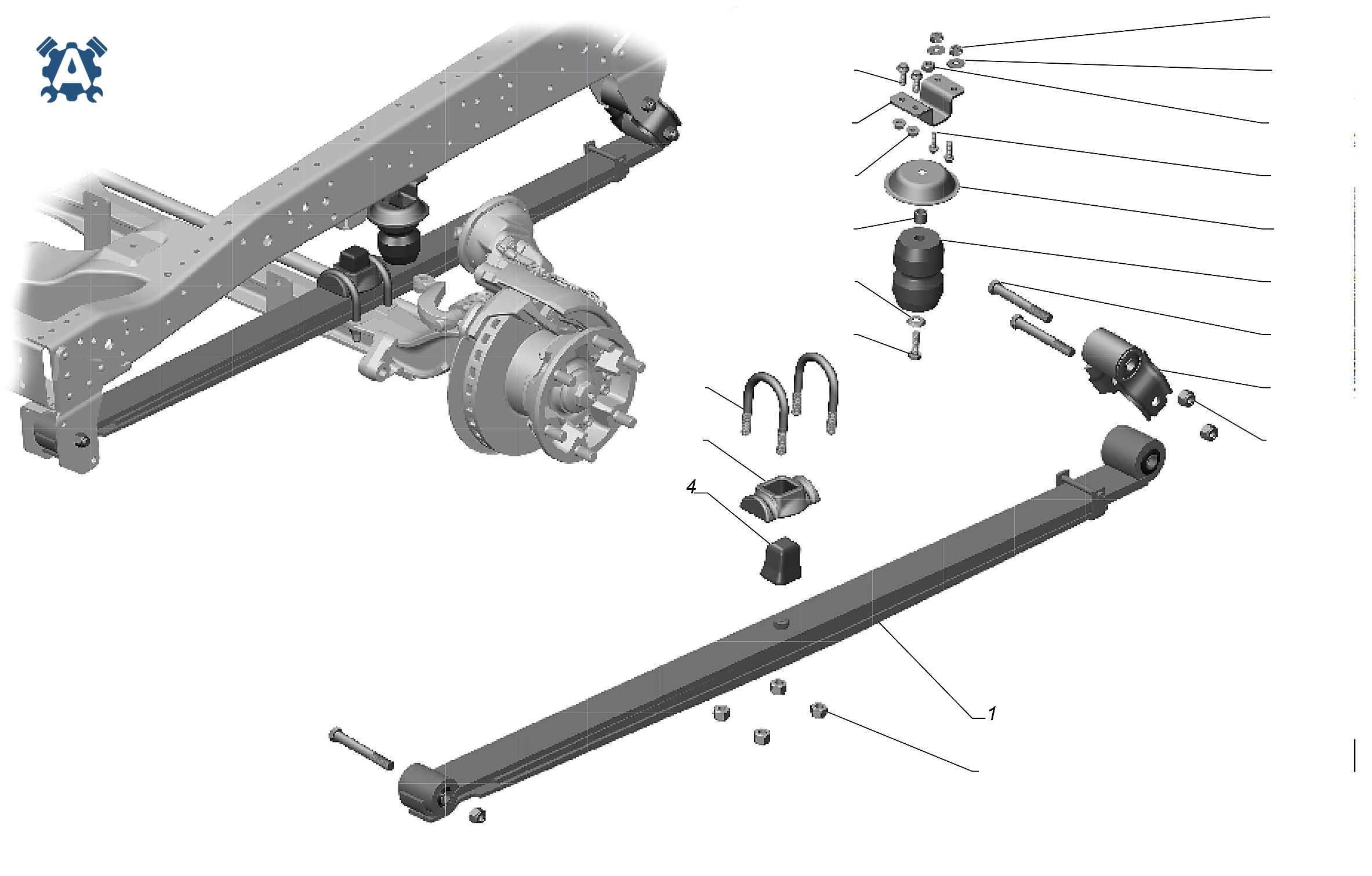

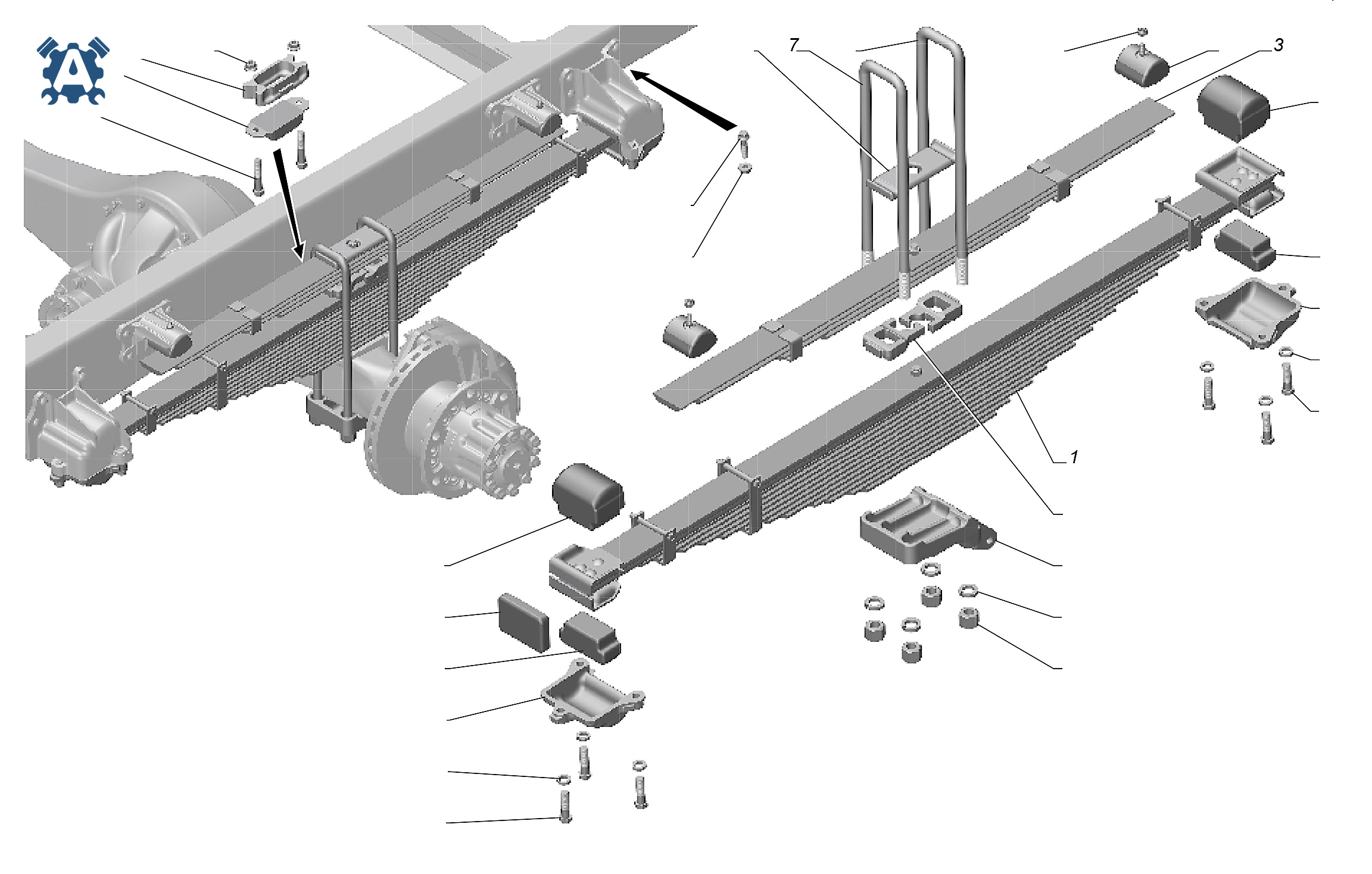

С41R11-2910001 Установка задней подвески ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3309-2912012-01 | Рессора задняя | — | Заявка |
| 2 | 51-2912622 | Буфер задней рессоры | — | Заявка |
| 3 | 3309-2913012-02 | Рессора задняя дополнительная | — | Заявка |
| 4 | 52-2913428 | Подушка задней дополнительной рессоры | — | Заявка |
| 5 | 52-2902431 | Опора рессоры верхняя | — | Заявка |
| 6 | 53-2902433-А | Упор рессоры | — | Заявка |
| 7 | 3307-2912408 | Стремянка задней рессоры | — | Заявка |
| 8 | 33086-2912408-10 | Стремянка задней рессоры | — | Заявка |
| 9 | 3307-2912412 | Накладка | — | Заявка |
| 10 | С41R11-2912418 | Подкладка стремянок рессоры | — | Заявка |
| 11 | 53-2912431 | Опора задней рессоры верхняя | — | Заявка |
| 12 | 52-2912450 | Крышка переднего кронштейна | — | Заявка |
| 13 | 4301-2912452 | Крышка заднего кронштейна рессоры | — | Заявка |
| 14 | 53-2912630 | Подкладка буфера | — | Заявка |
| 15 | 51-2913420-Б | Подкладка дополнительной рессоры | — | Заявка |
| 16 | 200319-П29 | Болт М10х50 | — | Заявка |
| 17 | 252138-П2 | Шайба 14.ОТ | — | Заявка |
| 18 | 252141-П2 | Шайба 20.ОТ | — | Заявка |
| 19 или поз.2 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 20 | 45 9347 1645 | Болт М14х50 | — | Заявка |
| 21 | 45 9555 1375 | Гайка М20х1,5 | — | Заявка |
| 22 | 45 9563 1253 | Гайка М8 | — | Заявка |
| 23 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 24 | 290S039-71 | Болт DIN EN 1662-М10х40-8.8-A3L | — | Заявка |

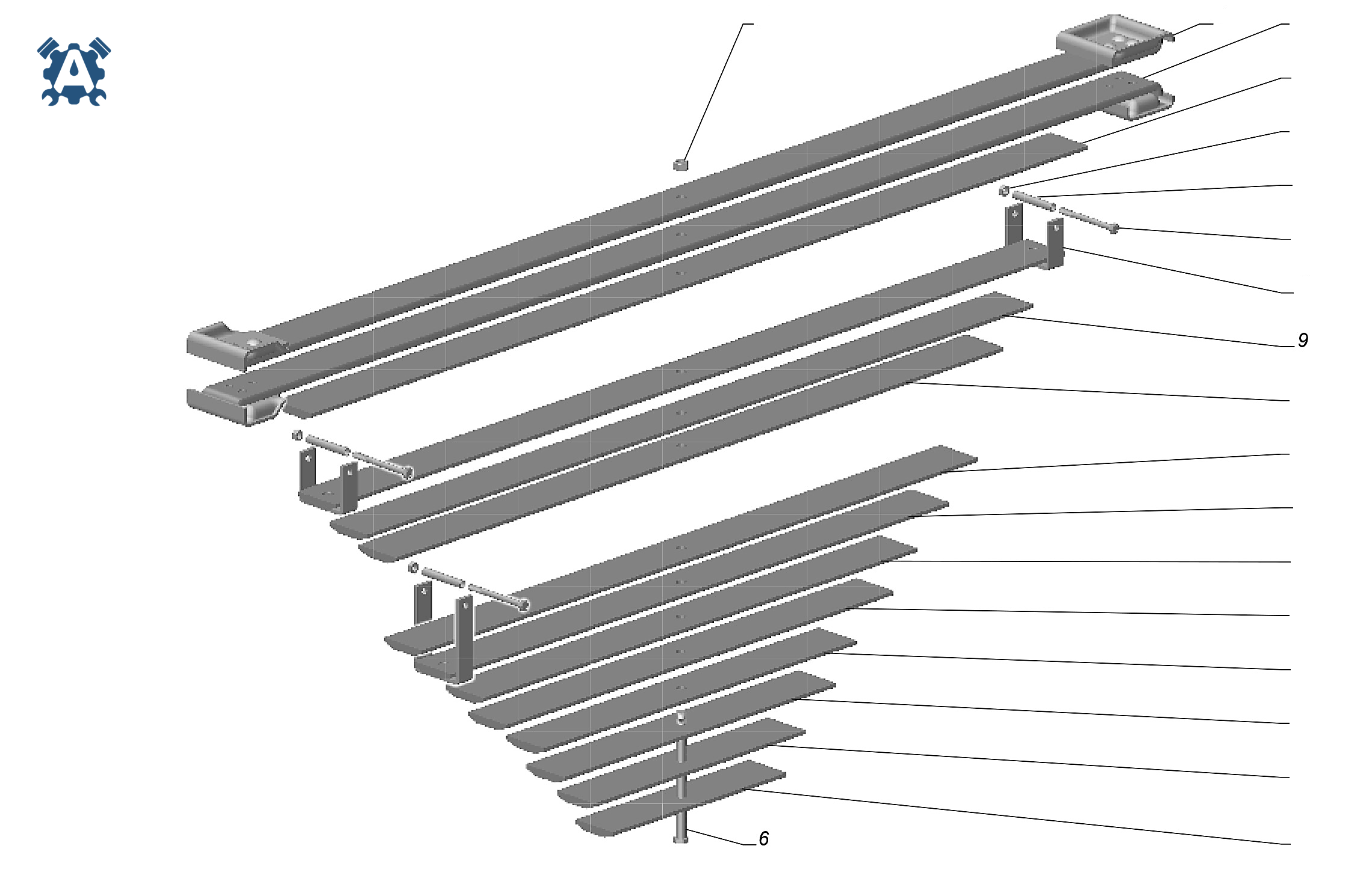

3309-2912012-01 Рессора задняя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3309-2912015-01 | Лист №1 задней рессоры с чашками | — | Заявка |
| 2 | 3309-2912016-01 | Лист №2 с чашками | — | Заявка |
| 3 | 3309-2912051 | Лист №4 задней рессоры с хомутами | — | Заявка |
| 4 | 3309-2912052 | Лист №8 задней рессоры с хомутами | — | Заявка |
| 5 | 251815-П29 | Гайка М12х1,25 | — | Заявка |
| 6 | 290977 | Болт М12х1,25х165 | — | Заявка |
| 7 | 51-2902068 | Втулка распорная хомута рессоры | — | Заявка |
| 8 | 3309-2912103-01 | Лист №3 задней рессоры | — | Заявка |
| 9 | 3309-2912105 | Лист №5 задней рессоры | — | Заявка |
| 10 | 3309-2912106 | Лист №6 задней рессоры | — | Заявка |
| 11 | 3309-2912107 | Лист №7 задней рессоры | — | Заявка |
| 12 | 3309-2912109 | Лист №9 задней рессоры | — | Заявка |
| 13 | 3309-2912110 | Лист №10 задней рессоры | — | Заявка |
| 14 | 3309-2912111 | Лист №11 задней рессоры | — | Заявка |
| 15 | 3309-2912112 | Лист №12 задней рессоры | — | Заявка |
| 16 | 3309-2912113 | Лист №13 задней рессоры | — | Заявка |
| 17 | 3309-2912114 | Лист №14 задней рессоры | — | Заявка |
| 18 | 200277-П29 | Болт М8х90 | — | Заявка |
| 19 | 250510-П2 | Гайка М8 | — | Заявка |

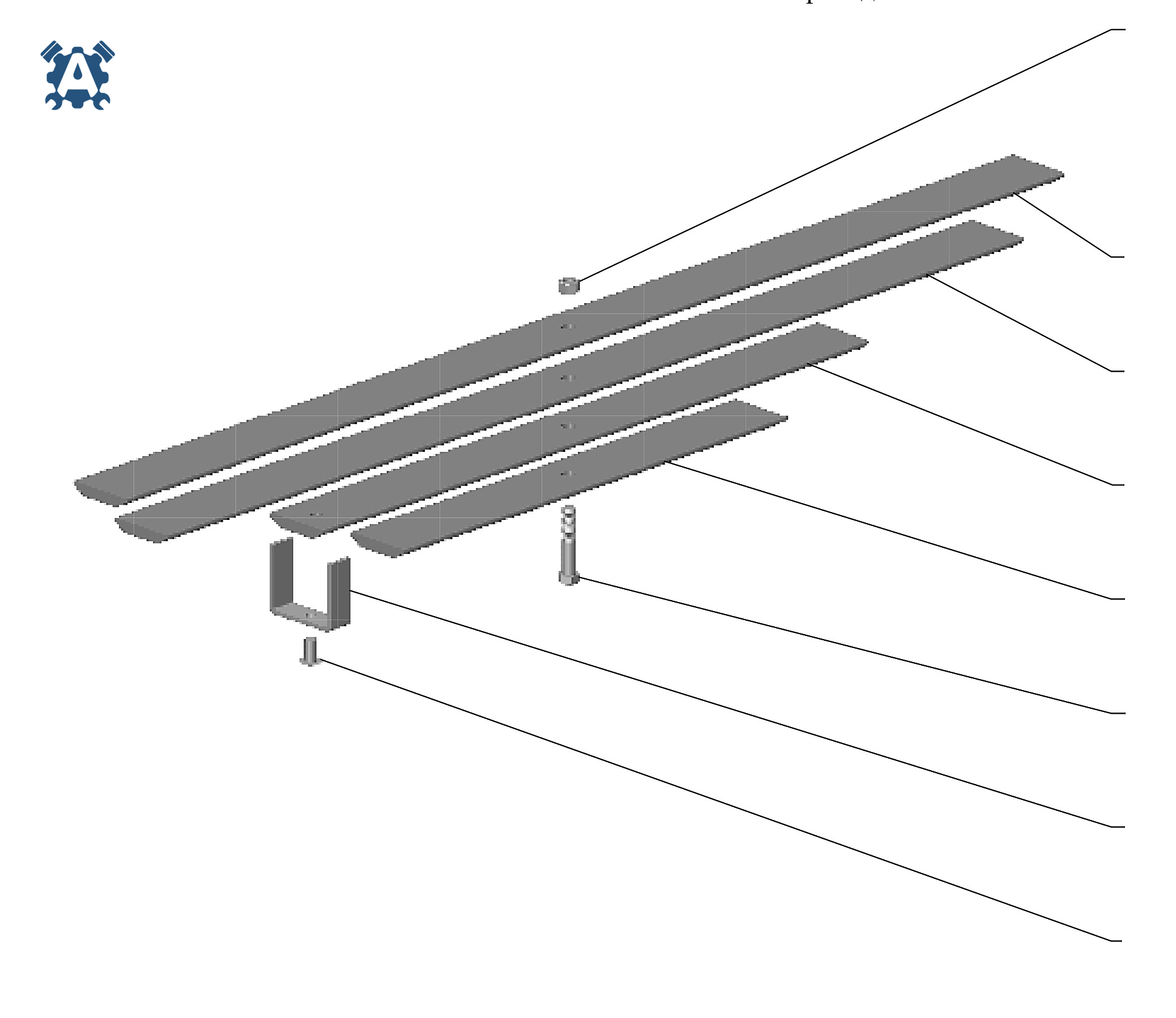

3309-2913012-02 Рессора задняя дополнительная ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 251815-П29 | Гайка М12х1,25 | — | Заявка |
| 2 | 3309-2913061 | Хомут дополнительной рессоры | — | Заявка |
| 3 | 3309-2913101-01 | Лист №1 задней дополнительной рессоры | — | Заявка |
| 4 | 3309-2913102-01 | Лист №2 задней дополнительной рессоры | — | Заявка |
| 5 | 3309-2913103-01 | Лист №3 задней дополнительной рессоры | — | Заявка |
| 6 | 3309-2913104-01 | Лист №4 задней дополнительной рессоры | — | Заявка |
| 7 | 201573-П29 | Болт М12х1,25х60 | — | Заявка |
| 8 | 253222-П | Заклепка 10х20 | — | Заявка |
С41R11-2916001-01 Установка стабилизатора задней подвески ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C40R13-2916014 | Штанга стабилизатора с наконечниками | — | Заявка |
| 2 | 33106-2916049 | Кронштейн стабилизатора с шарниром | — | Заявка |
| 3 | C41R11-2916060-10 | Стойка стабилизатора задняя | — | Заявка |
| 4 | C40R13-2916040 | Подушка штанги | — | Заявка |
| 5 | C40R13-2916048 | Обойма подушки | — | Заявка |
| 6 или поз.11 | 292209-51 | Гайка DIN 985-М10х1,25-8-А3L | — | Заявка |
| 7 или поз.12 | 292213-51 | Гайка DIN 985-М12х1,25-8-A3L | — | Заявка |
| 8 | 290S281-71 | Болт DIN 961-М10х1,25х40-8.8-A-A3L | — | Заявка |
| 9 | 290S343-81 | Болт DIN 961-М12х1,25х40-10.9-A-A3L | — | Заявка |
| 10 | 45 9347 1632 | Болт М12х1,25х85 | — | Заявка |
| 11 или поз.6 | 45 9563 1308 | Гайка М10х1,25 | — | Заявка |
| 12 или поз.7 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
C40R13-2916014 Штанга стабилизатора с наконечниками ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| - | 2108-2915446-01 | Шарнир резинометаллический | — | Заявка |
33106-2906049 Кронштейн стабилизатора с шарниром ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

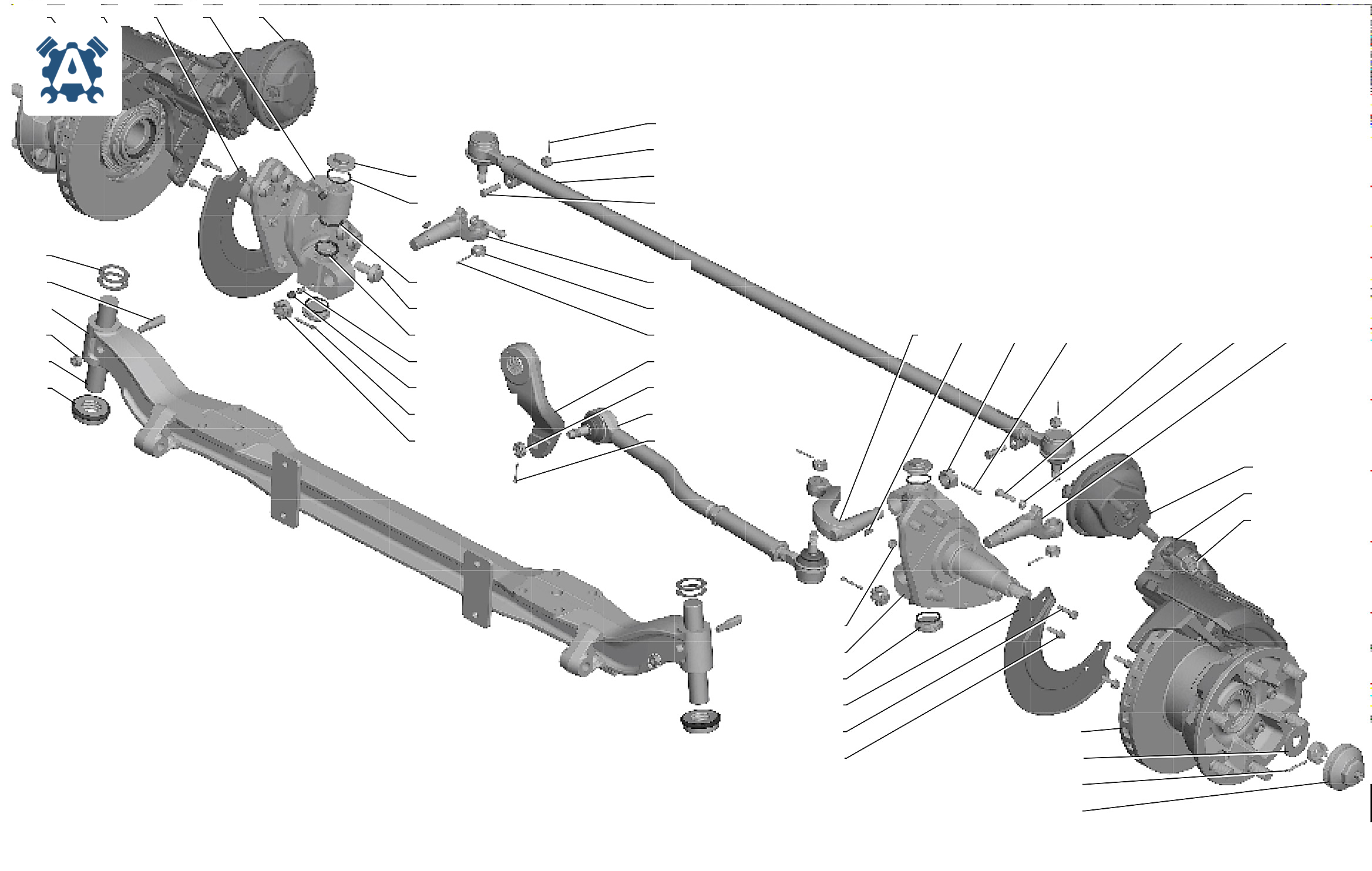

С41R11-3000012-20 Ось передняя с тормозами ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3001009-10 | Балка передней оси | — | Заявка |
| 2 | С41R11-3001012 | Кулак поворотный правый | — | Заявка |
| 3 | С41R11-3001013 | Кулак поворотный левый | — | Заявка |
| 4 | 33106-3001032 | Подшипник упорный с защитным колпаком | — | Заявка |
| 5 | С41R11-3103010-10 | Ступица переднего колеса с тормозным диском и подшипниками | — | Заявка |
| 6 | 3310-3103063 | Колпак ступицы переднего колеса | — | Заявка |
| 7 | С41R11-3414010 | Тяга продольная рулевая | — | Заявка |
| 8 | 33104-3414052-01 | Тяга поперечная рулевая | — | Заявка |
| 9 | 205441-П29 | Болт М10х1х38 | — | Заявка |
| 10 | 290811-П29 | Болт М10х1х35 | — | Заявка |
| 11 или поз.3 | 560.1005167 | Болт фланцевый 2178579/2 | — | Заявка |
| 12 | 250613-П29 | Гайка М10х1 | — | Заявка |
| 13 | 250868-П29 | Гайка М10х1 | — | Заявка |
| 14 | 251016-П29 | Гайка М22х1,5 | — | Заявка |
| 15 | 33104-3001018 | Манжета | — | Заявка |
| 16 | 33104-3001019 | Шкворень поворотного кулака | — | Заявка |
| 17 | 33104-3001022 | Шайба регулировочная | — | Заявка |
| 18 | 51-3001025-02 | Штифт стопорный шкворня поворотного кулака | — | Заявка |
| 19 | С41R11-3001030 | Рычаг рулевой трапеции правый | — | Заявка |
| 20 | С41R11-3001031 | Рычаг рулевой трапеции левый | — | Заявка |
| 21 | С41R11-3001035 | Рычаг поворотного кулака | — | Заявка |
| 22 | 33106-3001037 | Пробка | — | Заявка |
| 23 | 3310-3103030 | Шайба упорная подшипника | — | Заявка |
| 24 | С41R11-3401090-10 | Сошка рулевого механизма | — | Заявка |
| 25 | 12-3501049 | Колпачок перепускного клапана колесного цилиндра тормоза | — | Заявка |
| 26 | 33104-3502014 | Щит заднего тормоза | — | Заявка |
| 27 или поз.3 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 28 или поз.2 | 45 9376 1123 | Болт М8х30 | — | Заявка |
| 29 или поз.2 | 290S025-71 | Болт DIN М8х30 | — | Заявка |
| 30 или поз.1 | 290S125-71 | Болт DIN М8х35 | — | Заявка |
| 31 | 290885-81 | Болт DIN М16х1,5х40 | — | Заявка |
| 32 или поз.2 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 33 | 292213-51 | Гайка DIN М12х1,25 | — | Заявка |
| 34 | 250979-П29 | Гайка М16х1,5 | — | Заявка |
| 35 или поз.3 | 45 9565 1314 | Гайка М16х1,5 | — | Заявка |
| 36 или поз.3 | 292217-51 | Гайка DIN М16х1,5 | — | Заявка |
| 37 | 33106-3001023 | Кольцо уплотнительное 040-045-30 | — | Заявка |
| 38 | 264020-П29 | Масленка 1.3 | — | Заявка |
| 39 или поз.4 | 258025-П29 | Шплинт 2,5х20 | — | Заявка |
| 40 или поз.4 | 258053-П29 | Шплинт 4х25 | — | Заявка |
| 41 или поз.4 | 258069-П29 | Шплинт 5х36 | — | Заявка |
| 42 или поз.4 | 258070-П29 | Шплинт 5х40 | — | Заявка |
| 43 или поз.3 | 299035-11 | Шплинт DIN 2,5х20 | — | Заявка |
| 44 или поз.4 | 299060-11 | Шплинт DIN 4х25 | — | Заявка |
| 45 или поз.4 | 299080-11 | Шплинт DIN 5х36 | — | Заявка |
| 46 или поз.4 | 299081-11 | Шплинт DIN 5х40 | — | Заявка |
| 47 | 45 9824 0264 | Шпонка 5х9 | — | Заявка |
| 48 | С41R11.3519030 | Камера тормозная Тип 14 | — | Заявка |
| 49 | С41R11.3519031 | Камера тормозная Тип 14 | — | Заявка |
| 50 | С41R11.3501136 | Тормоз дисковый правый | — | Заявка |
| 51 | С41R11.3501137 | Тормоз дисковый левый | — | Заявка |
С41R11-3000012-30 Ось передняя с тормозами опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3001009-10 | Балка передней оси | — | Заявка |
| 2 | С41R11-3001012 | Кулак поворотный правый | — | Заявка |
| 3 | С41R11-3001013 | Кулак поворотный левый | — | Заявка |
| 4 | 33106-3001032 | Подшипник упорный с защитным колпаком | — | Заявка |
| 5 | С41R11-3103010-10 | Ступица переднего колеса с тормозным диском и подшипниками | — | Заявка |
| 6 | 3310-3103063 | Колпак ступицы переднего колеса | — | Заявка |
| 7 | С41R11-3414010 | Тяга продольная рулевая | — | Заявка |
| 8 | 33104-3414052-01 | Тяга поперечная рулевая | — | Заявка |
| 9 | 205441-П29 | Болт М10х1х38 | — | Заявка |
| 10 | 201521-Ï29 | Болт М10х1х32 | — | Заявка |
| 11 или поз.3 | 560.1005167 | Болт фланцевый 2178579/2 | — | Заявка |
| 12 | 250613-П29 | Гайка М10х1 | — | Заявка |
| 13 | 250868-П29 | Гайка М10х1 | — | Заявка |
| 14 | 251016-П29 | Гайка М22х1,5 | — | Заявка |
| 15 | 33104-3001018 | Манжета | — | Заявка |
| 16 | 33104-3001019 | Шкворень поворотного кулака | — | Заявка |
| 17 | 33104-3001022 | Шайба регулировочная | — | Заявка |
| 18 | 51-3001025-02 | Штифт стопорный шкворня поворотного кулака | — | Заявка |
| 19 | С41R11-3001030 | Рычаг рулевой трапеции правый | — | Заявка |
| 20 | С41R11-3001031 | Рычаг рулевой трапеции левый | — | Заявка |
| 21 | С41R11-3001035 | Рычаг поворотного кулака | — | Заявка |
| 22 | 33106-3001037 | Пробка | — | Заявка |
| 23 | 3310-3103030 | Шайба упорная подшипника | — | Заявка |
| 24 | С41R11-3401090-10 | Сошка рулевого механизма | — | Заявка |
| 25 | 12-3501049 | Колпачок перепускного клапана колесного цилиндра тормоза | — | Заявка |
| 26 | 33104-3502014 | Щит заднего тормоза | — | Заявка |
| 27 или поз.3 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 28 или поз.2 | 45 9376 1123 | Болт М8х30 | — | Заявка |
| 29 или поз.2 | 290S025-71 | Болт DIN М8х30 | — | Заявка |
| 30 или поз.1 | 290S125-71 | Болт DIN М8х35 | — | Заявка |
| 31 | 290885-81 | Болт DIN М16х1,5х40 | — | Заявка |
| 32 или поз.2 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 33 | 292213-51 | Гайка DIN М12х1,25 | — | Заявка |
| 34 | 250979-П29 | Гайка М16х1,5 | — | Заявка |
| 35 или поз.3 | 45 9565 1314 | Гайка М16х1,5 | — | Заявка |
| 36 или поз.3 | 292217-51 | Гайка DIN М16х1,5 | — | Заявка |
| 37 | 33106-3001023 | Кольцо уплотнительное 040-045-30 | — | Заявка |
| 38 | 264020-П29 | Масленка 1.3 | — | Заявка |
| 39 или поз.4 | 258025-П29 | Шплинт 2,5х20 | — | Заявка |
| 40 или поз.4 | 258053-П29 | Шплинт 4х25 | — | Заявка |
| 41 или поз.4 | 258069-П29 | Шплинт 5х36 | — | Заявка |
| 42 или поз.4 | 258070-П29 | Шплинт 5х40 | — | Заявка |
| 43 или поз.3 | 299035-11 | Шплинт DIN 2,5х20 | — | Заявка |
| 44 или поз.4 | 299060-11 | Шплинт DIN 4х25 | — | Заявка |
| 45 или поз.4 | 299080-11 | Шплинт DIN 5х36 | — | Заявка |
| 46 или поз.4 | 299081-11 | Шплинт DIN 5х40 | — | Заявка |
| 47 | 45 9824 0264 | Шпонка 5х9 | — | Заявка |
| 48 | С41R11.3519030 | Камера тормозная Тип 14 | — | Заявка |
| 49 | С41R11.3519031 | Камера тормозная Тип 14 | — | Заявка |
| 50 | С41R11.3501136 | Тормоз дисковый правый | — | Заявка |
| 51 | С41R11.3501137 | Тормоз дисковый левый | — | Заявка |

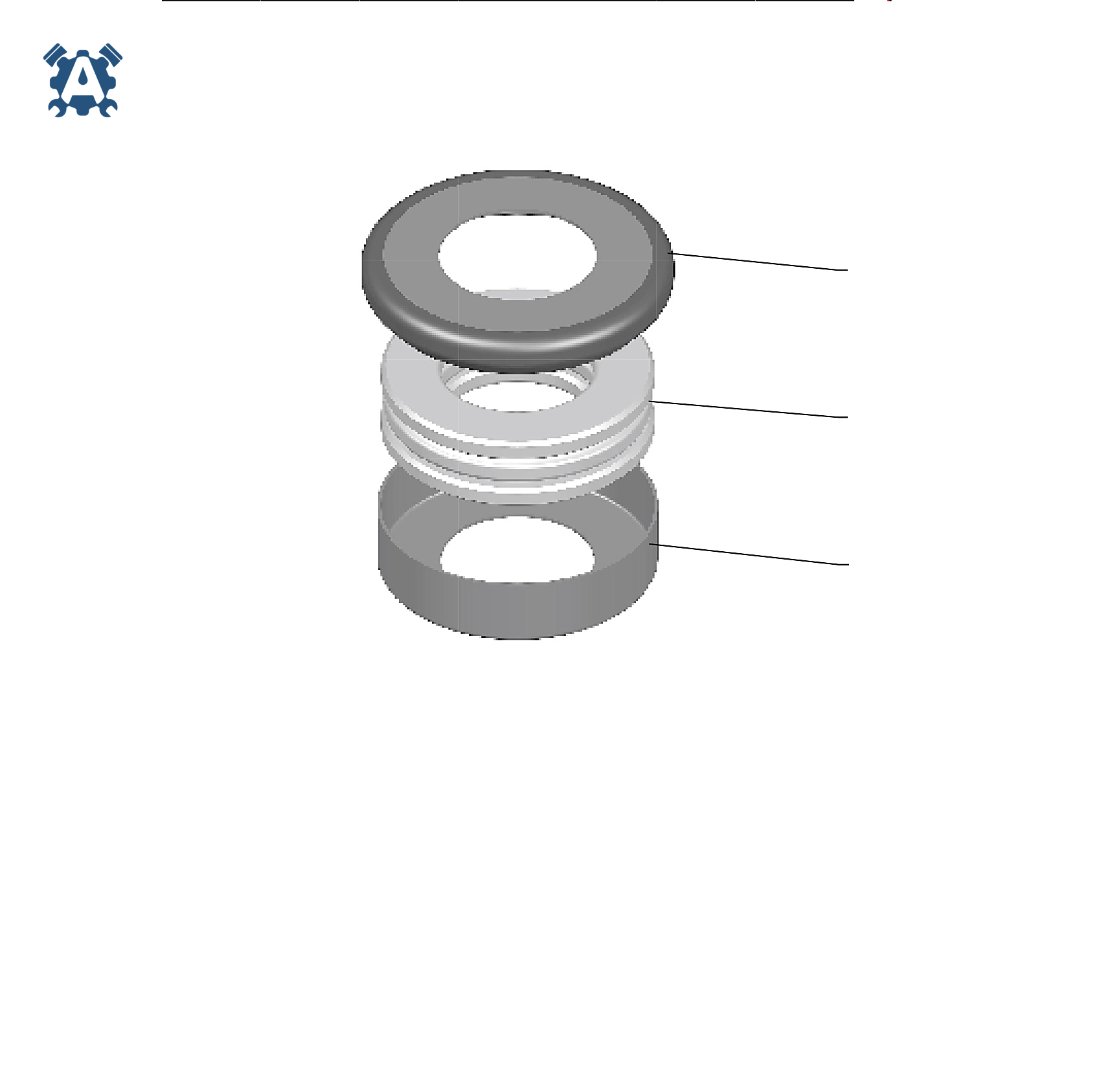

33106-3001032 Подшипник упорный с защитным колпаком ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

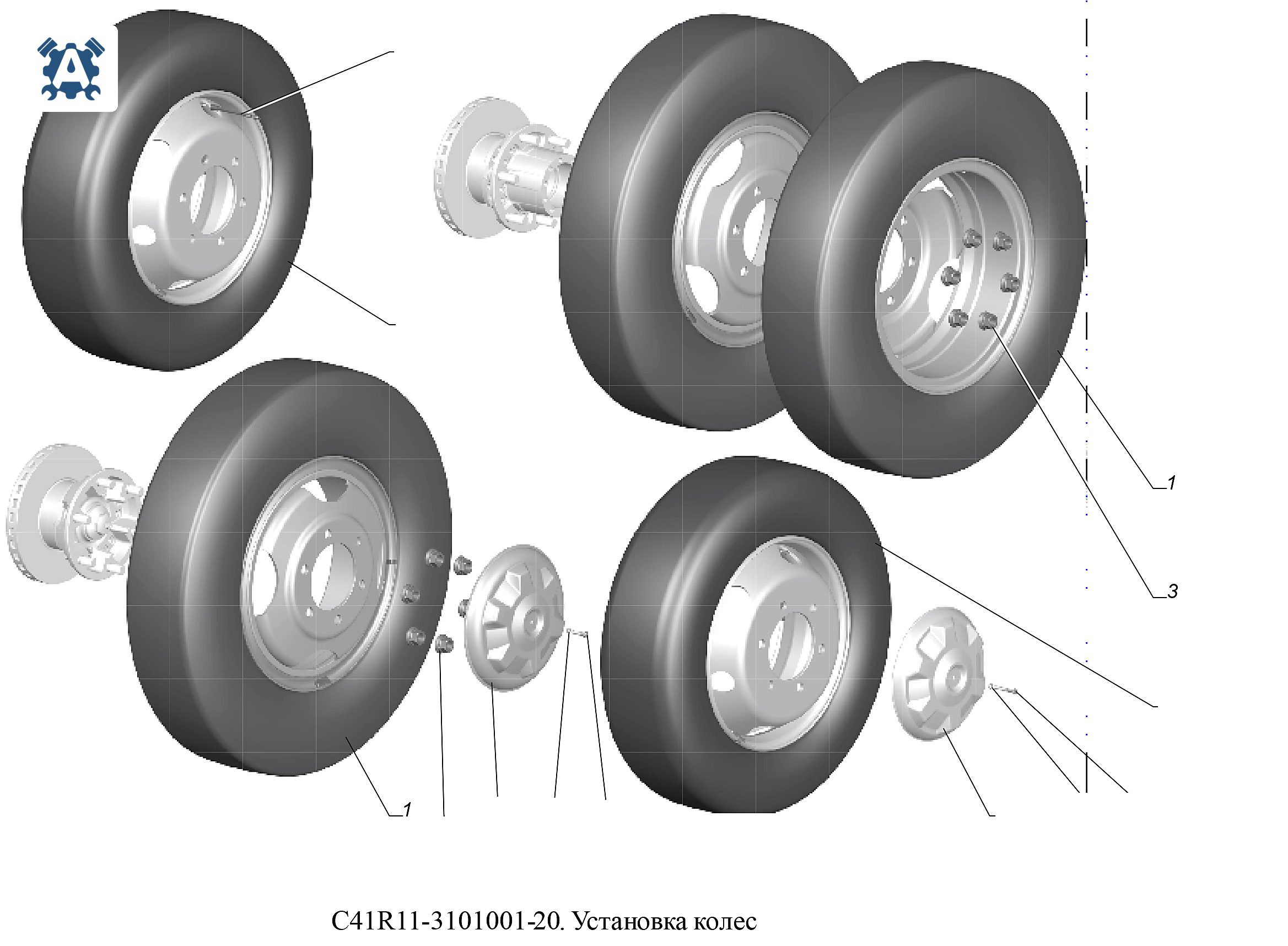

С41R11-3101001-20 Установка колес ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3101011-10 | Колесо с шиной | — | Заявка |
| 2 | С41R11-3101011-20 | Колесо с шиной опция Колеса 19,5' | — | Заявка |
| 3 | .356-75194 | Гайка с шайбой | — | Заявка |
| 4 | С41R11-3102016 | Колпак колеса | — | Заявка |
| 5 | С41R11-3102016-10 | Колпак колеса опция Колеса 19,5' | — | Заявка |
| 6 | 293271-П29 | Шайба 8 | — | Заявка |
| 7 | 290S225-71 | Болт DIN M8x1x45 | — | Заявка |
| 8 | 290S228-71 | Болт DIN M8x1x60 опция Колеса 19,5' | — | Заявка |
| 10 | .ЕХ125PS | Удлинитель вентиля опция Колеса 19,5' | — | Заявка |

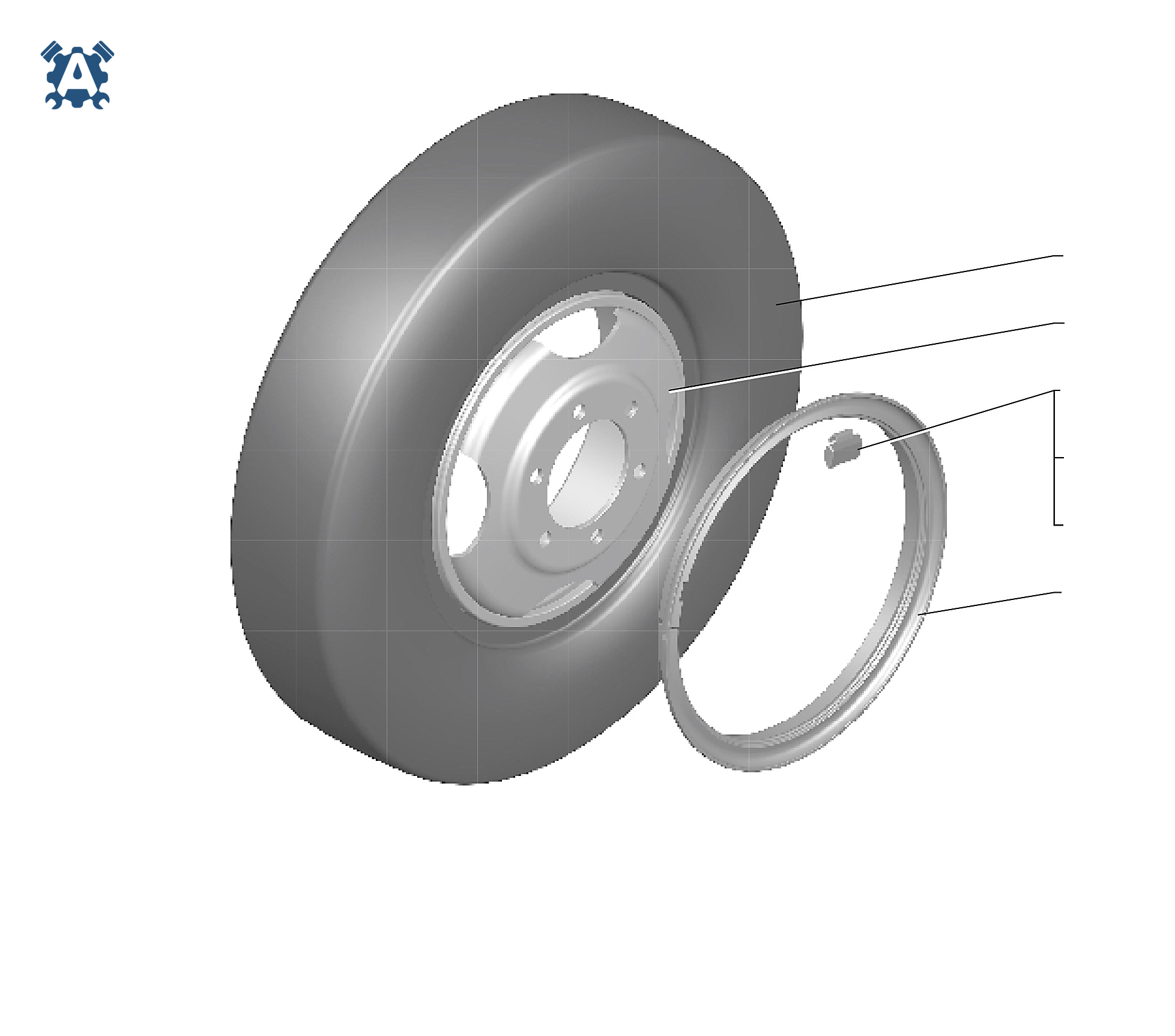

С41R11-3101011-10 Колесо с шиной ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3101015 | Основание обода колеса с диском | — | Заявка |
| 3 | С41R11-3101027 | Кольцо бортовое колеса 6,0Б-20 | — | Заявка |
| 4 | .8.25R20VM-201HC14 | Шина 8.25R20 модели VM-201 | — | Заявка |
| 5 или поз.6 | .944.01.312.001 | Груз балансировочный | — | Заявка |
| 6 или поз.5 | .944.01.312.002 | Груз балансировочный | — | Заявка |
| 7 или поз.5 | .944.01.312.003 | Груз балансировочный | — | Заявка |

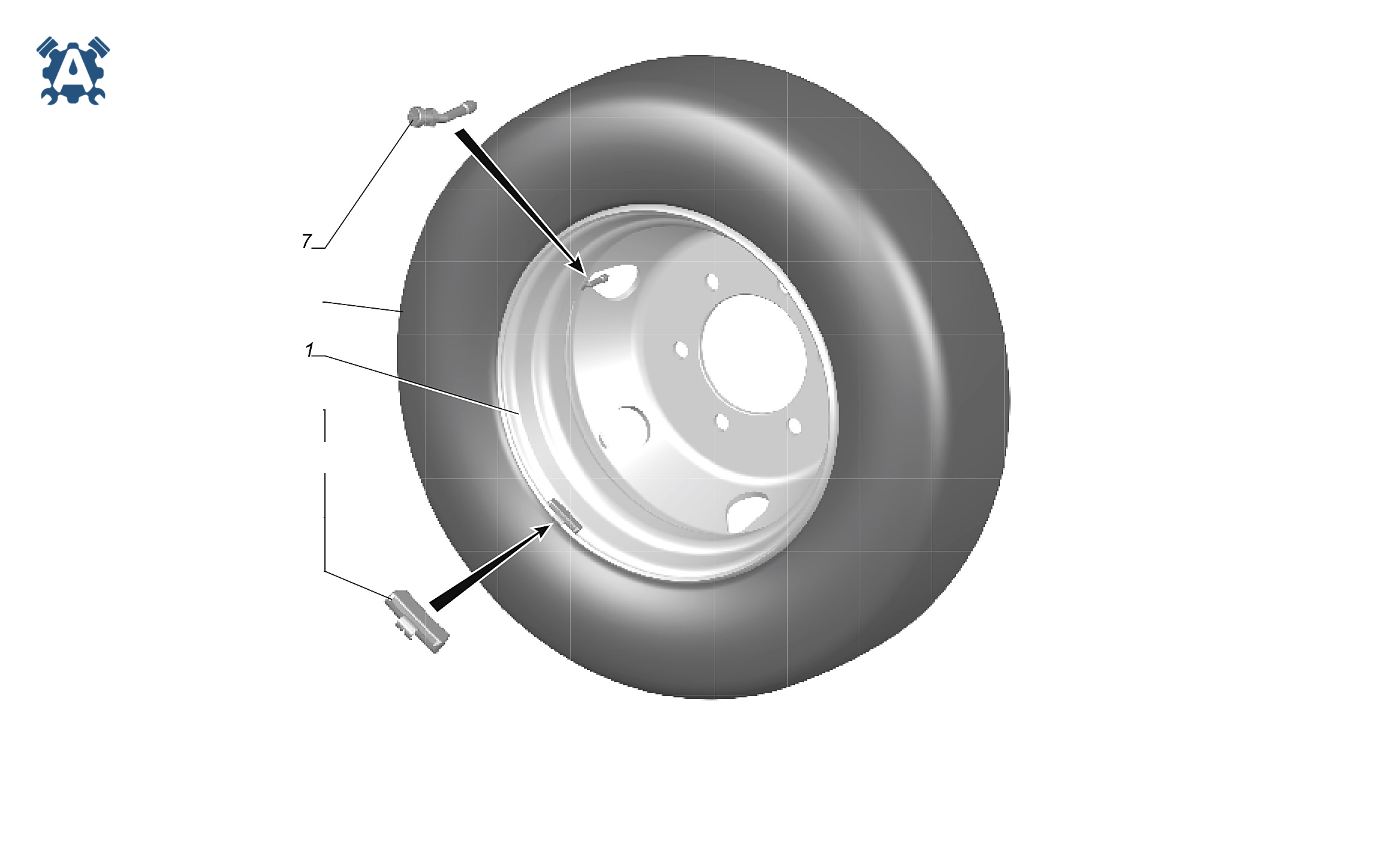

С41R11-3101011-20 Колесо с шиной опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | .167.510.3101012-21ПП | Колесо 19.5х6.75 | — | Заявка |
| 2 или поз.12 | .245/70R19.5БЕЛ-168 | Шина 245/70R19.5 модель Бел-168 | — | Заявка |
| 3 или поз.8 | .G050 | Груз балансировочный | — | Заявка |
| 4 или поз.9 | .G075 | Груз балансировочный | — | Заявка |
| 5 или поз.10 | .G100 | Груз балансировочный | — | Заявка |
| 6 или поз.11 | .G150 | Груз балансировочный | — | Заявка |
| 7 | .V3.20.5 | Вентиль | — | Заявка |
| 8 или поз.3 | .5527-0500-300 | Груз балансировочный 50г | — | Заявка |
| 9 или поз.4 | .5527-0750-300 | Груз балансировочный 75г | — | Заявка |
| 10 или поз.5 | .5527-1000-300 | Груз балансировочный 100г | — | Заявка |
| 11 или поз.6 | .5527-1500-300 | Груз балансировочный 150г | — | Заявка |
| 12 или поз.2 | .245/70R19.5VR-1 | Шина 245/70R19.5 модель VR-1 | — | Заявка |

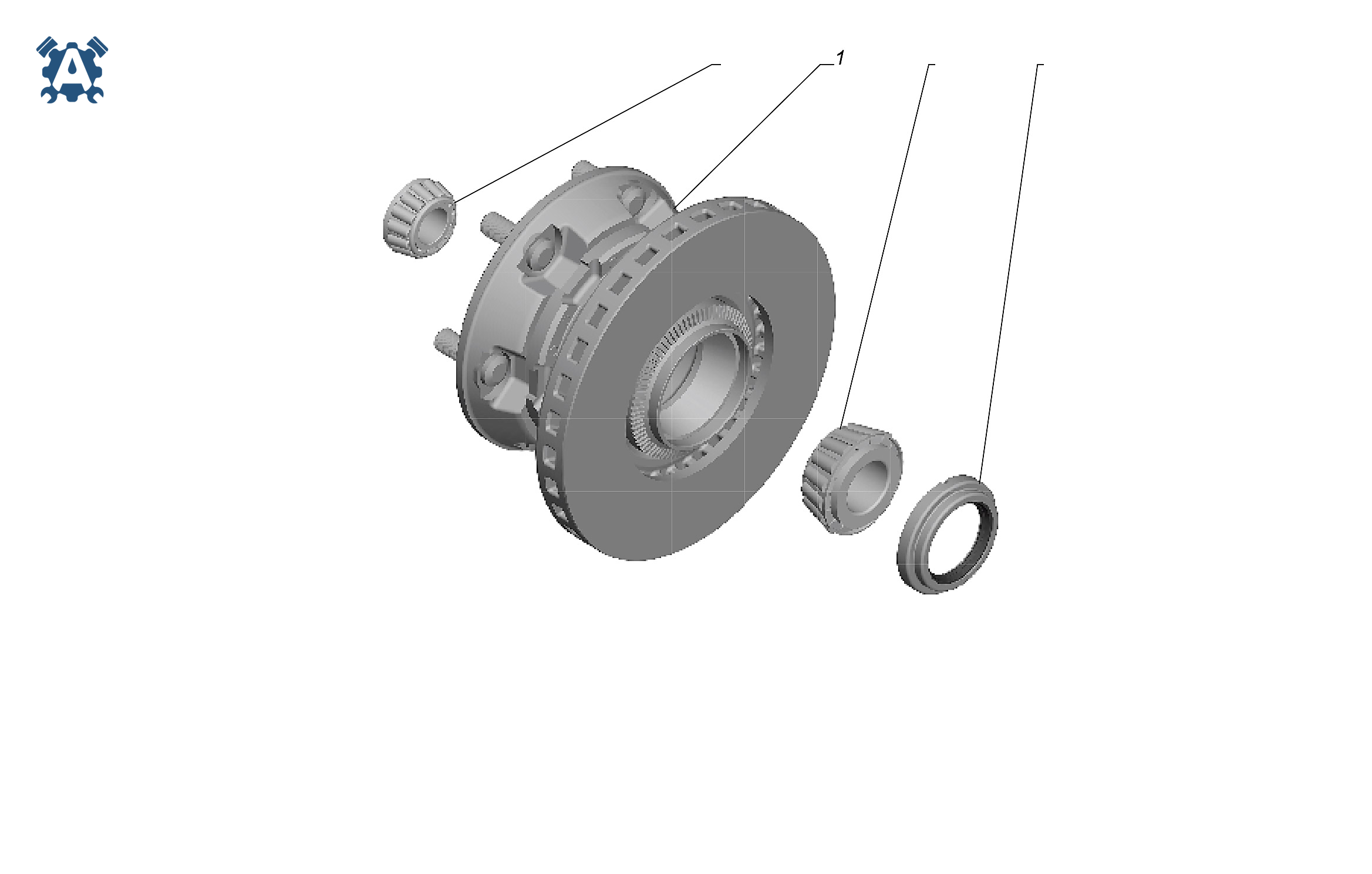

С41R11-3103010-10 Ступица переднего колеса с тормозным диском и подшипниками ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

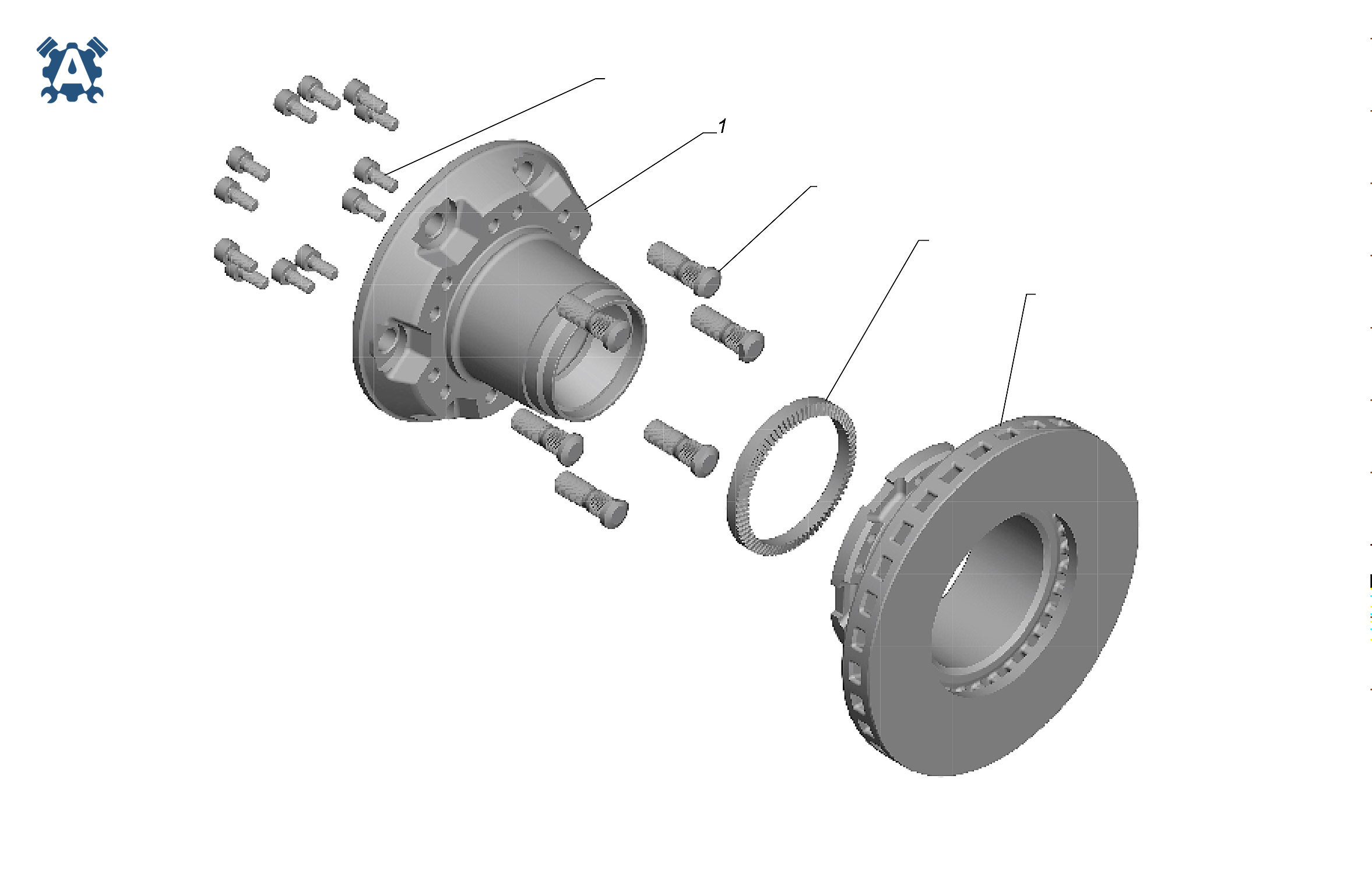

С41R11-3103212-10 Ступица переднего колеса с тормозным диском ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

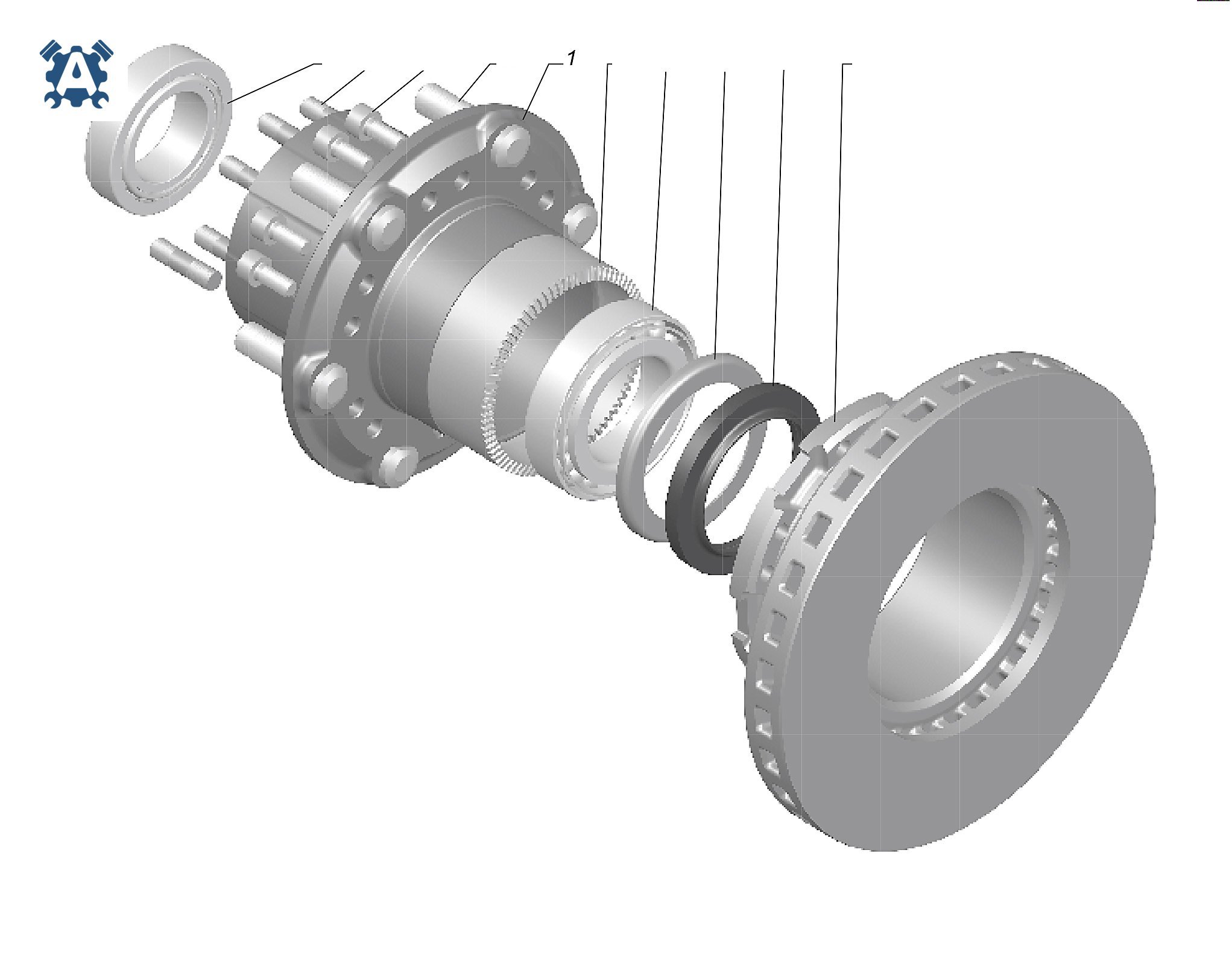

С41R11-3104006-10 Ступица и тормозной диск заднего колеса с подшипниками ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3104012 | Ступица заднего колеса | — | Заявка |
| 2 | 51-3104038-В2 | Манжета ступицы заднего колеса | — | Заявка |
| 4 | С41R11-3104018 | Болт ступицы колеса | — | Заявка |
| 5 | 53-3104050 | Шайба упорная сальника ступицы | — | Заявка |
| 6 | 33104-3501078-01 | Диск | — | Заявка |
| 7 | 33104-3862052 | Ротор зубчатый задний | — | Заявка |
| 8 | 45 3114 9086 | Винт М12х1,5х28 | — | Заявка |
| 10 | 45 9952 3393 | Шпилька М14х2-Сn/1,5-Cn1х35 | — | Заявка |
| 11 | .6-7515А | Подшипник роликовый конический 6-7515А | — | Заявка |
| 13 | .6У-807813АК1 | Подшипник роликовый конический 6У-807813АК1 | — | Заявка |
С41R11-3105001-10 Установка держателя запасного колеса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | .356-75194 | Гайка с шайбой | — | Заявка |
| 2 | С41R11-3105062 | Пластина болта | — | Заявка |
| 3 | С41R11-3105065 | Кронштейн откидного запасного колеса | — | Заявка |
| 4 | 63-3105055-01 | Кронштейн запасного колеса | — | Заявка |
| 5 | С41R11-3105056 | Усилитель лонжерона | — | Заявка |
| 6 | 51-3105074 | Ось кронштейна | — | Заявка |
| 7 | 51А-3105080 | Валик защелки | — | Заявка |
| 8 | 51А-3105085 | Защелка кронштейна | — | Заявка |
| 9 | 51А-3105087 | Пружина | — | Заявка |
| 10 | 51А-3105090 | Кронштейн валика защелки | — | Заявка |
| 11 или поз.1 | 201497-П29 | Болт М10х25 | — | Заявка |
| 12 или поз.1 | 258054-П29 | Шплинт 4х32 | — | Заявка |
| 13 | 258937-П | Штифт 4х22 | — | Заявка |
| 14 или поз.1 | 290581-71 | Болт DIN 933-М10х25-8.8-A-A3L | — | Заявка |
| 15 или поз.2 | 292206-51 | Гайка DIN 985-М8-8-А-А3L | — | Заявка |
| 16 или поз.2 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 17 или поз.1 | 299062-11 | Шплинт DIN 94-4х32-St-A3L | — | Заявка |
| 18 или поз.2 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 19 или поз.2 | 290S024-71 | Болт DIN EN 1662-М8х25-8.8-A3L | — | Заявка |
| 20 или поз.2 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 21 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 22 или поз.1 | 45 9376 1121 | Болт М8х25 | — | Заявка |
| 23 или поз.2 | 45 9377 1165 | Болт М10х30 | — | Заявка |
| 24 или поз.1 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 25 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
С41R11-3105001-20 Установка держателя запасного колеса опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | .356-75194 | Гайка с шайбой | — | Заявка |
| 2 | С41R11-3105010 | Поперечина держателя запасного колеса | — | Заявка |
| 3 | С41R11-3105199 | Кронштейн держателя | — | Заявка |
| 4 | 3310-3105215 | Трос | — | Заявка |
| 5 | 33097-3105250 | Вал | — | Заявка |
| 6 | 33097-3105015 | Болт собачки | — | Заявка |
| 7 | 33097-3105237 | Пружина собачки | — | Заявка |
| 8 | 33097-3105285 | Собачка | — | Заявка |
| 9 | 3310-3105287 | Планка колеса | — | Заявка |
| 10 | 252039-П29 | Шайба 10 | — | Заявка |
| 11 или поз.2 | 292206-51 | Гайка DIN 985-М8-8-А-А3L | — | Заявка |
| 12 | 292208-51 | Гайка DIN 985-М10-8-А3L | — | Заявка |
| 13 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 14 или поз.2 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 15 или поз.2 | 299068-19 | Шплинт DIN 94-4х63-St-A3L | — | Заявка |
| 16 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 17 | 290S024-71 | Болт DIN EN 1662-М8х25-8.8-A3L | — | Заявка |
| 18 | 290S035-71 | Болт DIN EN 1662-М10х20-8.8-A3L | — | Заявка |
| 20 или поз.1 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 21 или поз.1 | 45 9871 9221 | Шплинт 4х63 | — | Заявка |
| 22 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |

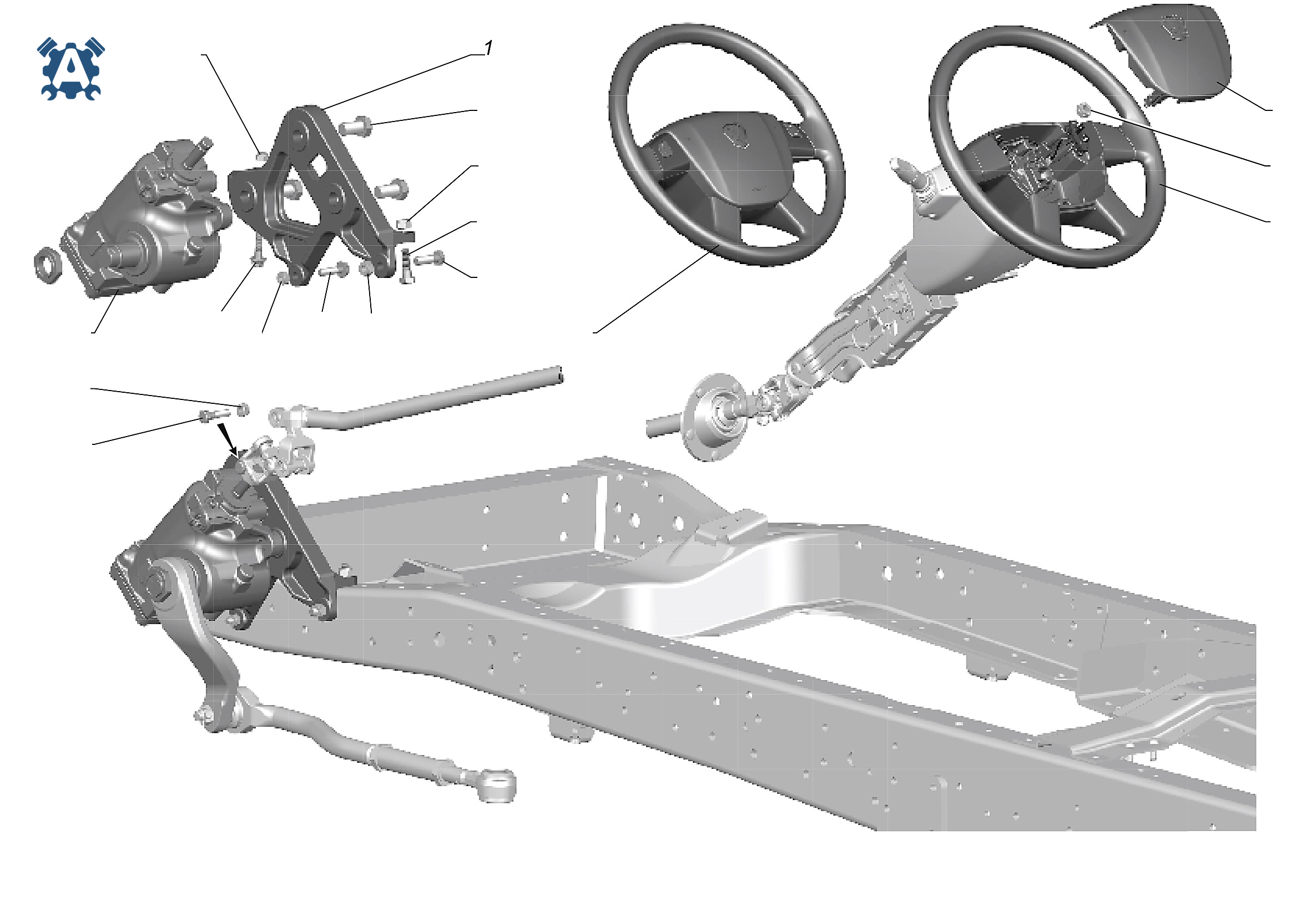

С41R11-3400001 Установка рулевого управления ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3403015-10 | Кронштейн крепления рулевого механизма | — | Заявка |
| 3 или поз.8 | 45 9317 1319 | Болт М10х45 | — | Заявка |
| 4 или поз.6 | 45 9318 1221 | Болт М18х1,5x35 | — | Заявка |
| 5 | 290S138-71 | Болт DIN М10х40 | — | Заявка |
| 6 или поз.4 | 290S467-81 | Болт DIN М18х1,5х35 | — | Заявка |
| 7 или поз.9 | 290614-71 | Болт DIN М12х40 | — | Заявка |
| 8 или поз.3 | 290967-71 | Болт DIN М10х45 | — | Заявка |
| 9 или поз.7 | .356-70519-03 | Болт DIN М12х40 | — | Заявка |
| 10 | 292208-51 | Гайка DIN М10 | — | Заявка |
| 11 | 292211-51 | Гайка DIN М12 | — | Заявка |
| 12 | 292213-51 | Гайка DIN М12х1,25 | — | Заявка |
| 15 | С41R11.3400014 | Механизм рулевого управления | — | Заявка |
| 16 | A21R23.3402010 | Колесо рулевого управления | — | Заявка |
| 17 | A21R23.3402010-10 | Колесо рулевого управления с кнопками опция Головное устройство 1 DIN с кнопками на руле и USB, Головное устройство 2 DIN с кнопками на руле, USB и навигацией | — | Заявка |
| 18 | A21R23.3402038 | Накладка декоративная | — | Заявка |

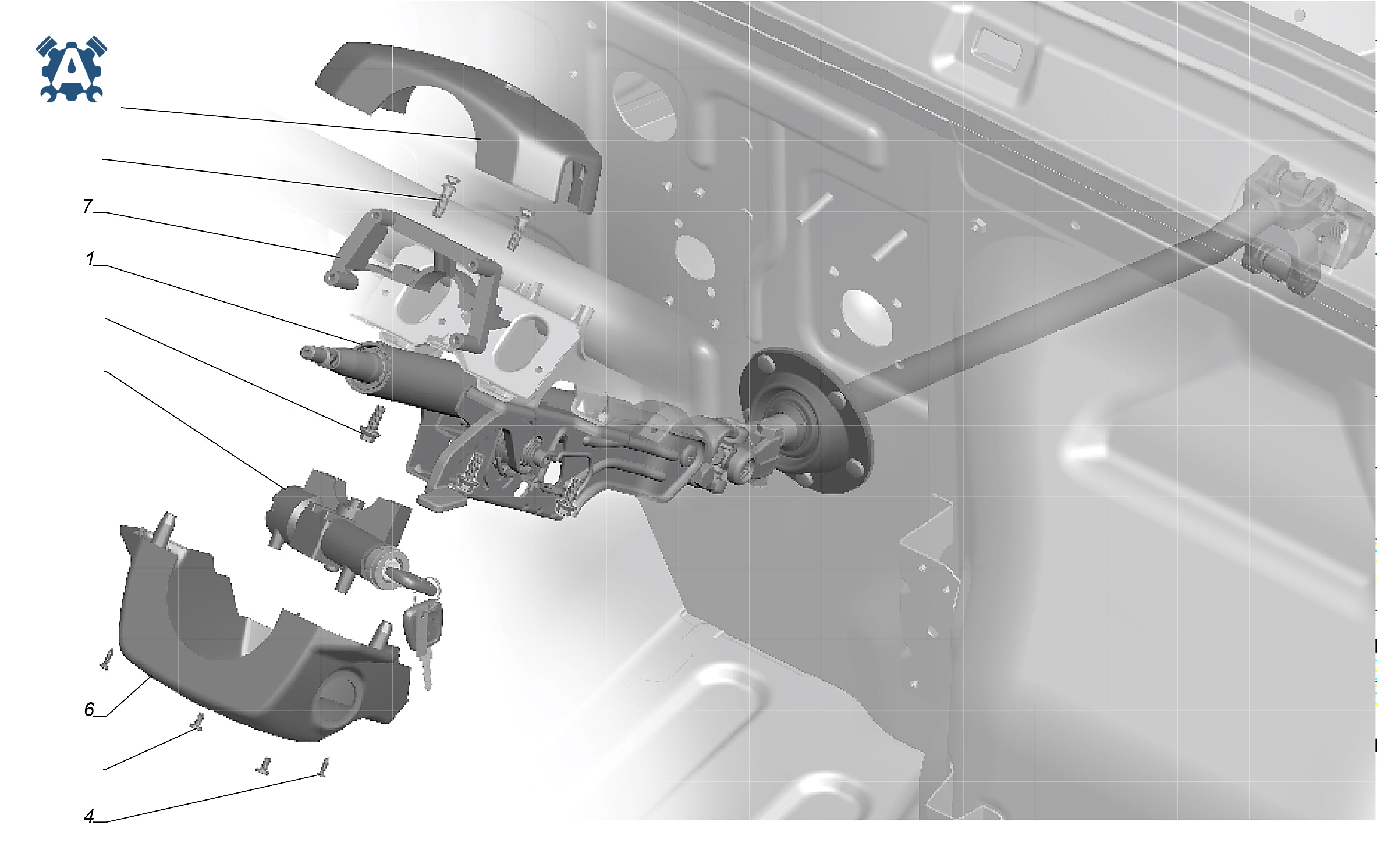

С41R11-3400002 Установка колонки рулевого управления ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3400016 | Колонка рулевого управления с карданным валом | — | Заявка |
| 4 | 290290 | Винт 4х16 | — | Заявка |
| 5 | А21R23-3401107-10 | Кожух колонки верхний | — | Заявка |
| 6 | А21R23-3401108-10 | Кожух колонки нижний | — | Заявка |
| 7 | 3302-3401302 | Основание переключателей | — | Заявка |
| 8 | 31105-3704018 | Болт специальный | — | Заявка |
| 11 или поз.1 | 290S023-71 | Болт DIN EN 1662-M8x20-8.8-A3L | — | Заявка |
| 12 или поз.1 | 45 9377 1119 | Болт М8х20 | — | Заявка |
| 13 | 45 9462 1579 | Винт 2М5х10 | — | Заявка |
| 16 | .29.3704-02 | Выключатель зажигания | — | Заявка |

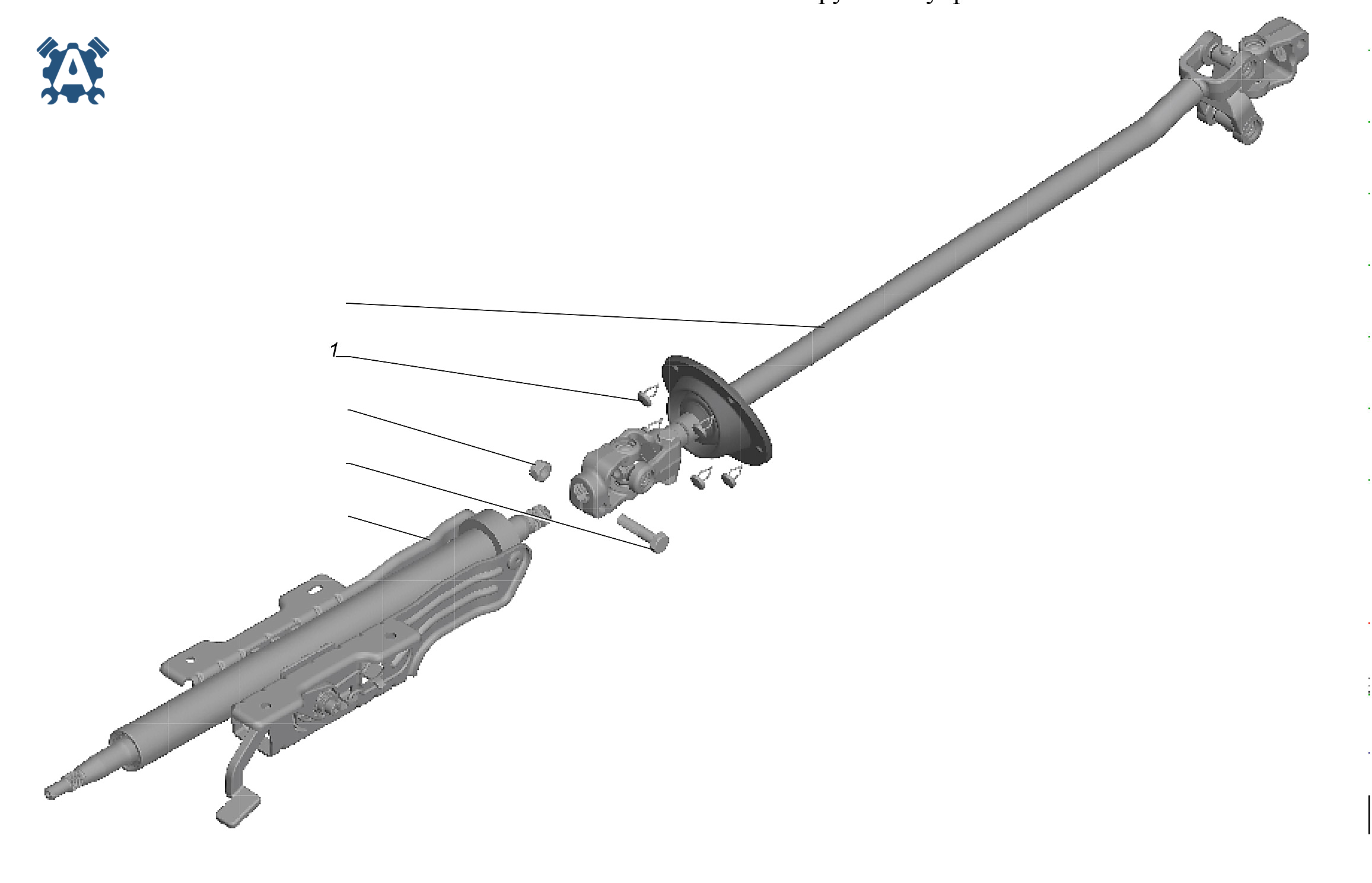

С41R11-3400016 Колонка рулевого управления с карданным валом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

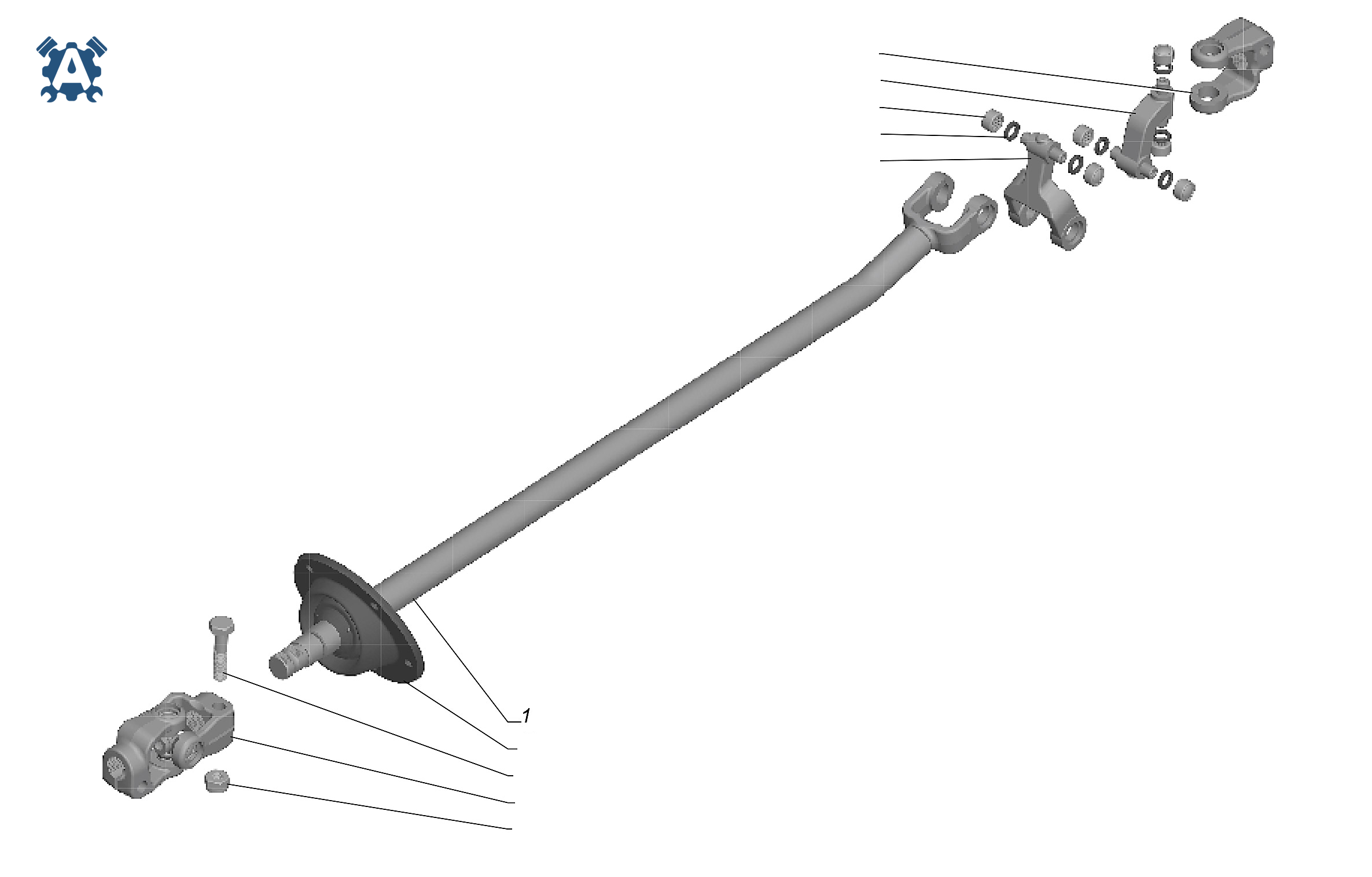

С41R11-3401042 Вал карданный ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3401044 | Вал рулевого управления | — | Заявка |
| 2 | С41R11-3401046 | Шарнир карданный рулевого управления | — | Заявка |
| 3 | С41R11-3401260-01 | Уплотнитель | — | Заявка |
| 4 | С41R11-3401414 | Вилка рулевого управления | — | Заявка |
| 5 | С41R11-3401481 | Крестовина | — | Заявка |
| 8 | С41R11-3401048-10 | Вилка вала рулевого управления | — | Заявка |
| 11 или поз.1 | 290967-71 | Болт DIN 931-М10х45-8.8-A-A3L | — | Заявка |
| 12 | 292208-51 | Гайка DIN 985-М10-8-А3L | — | Заявка |
| 13 или поз.1 | 45 9317 1319 | Болт М10х45 | — | Заявка |
| 16 | .904900МС17 | Подшипник роликовый | — | Заявка |
| 17 | 2103-3401106 | Сальник | — | Заявка |

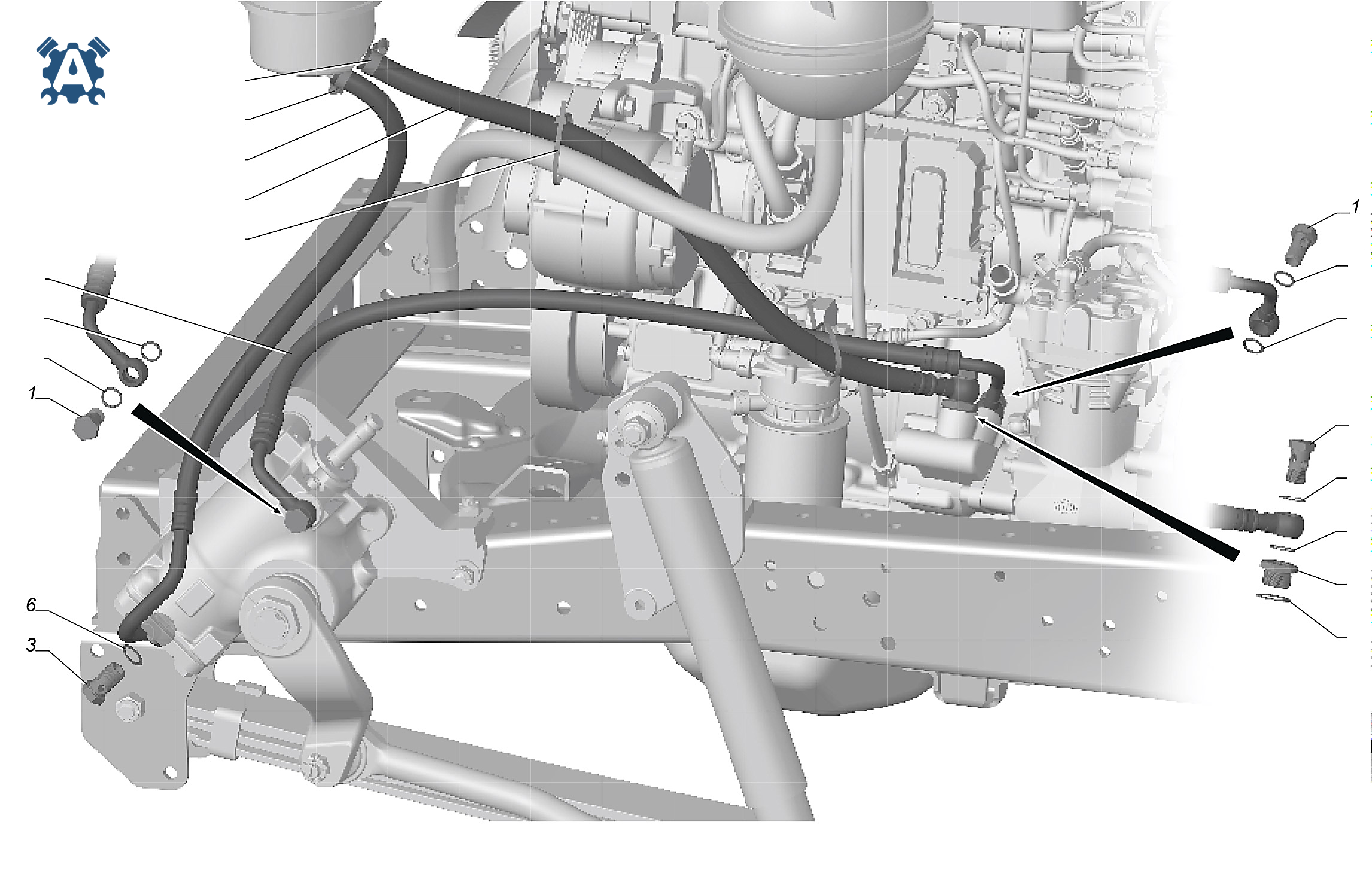

С41R13-3408001 Установка трубопроводов и шлангов гидроусилителя руля ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3408100 | Болт-штуцер | — | Заявка |
| 2 | 33106-3408017 | Штуцер переходный насоса ГУР | — | Заявка |
| 3 | 330243-3408100 | Болт соединительной муфты | — | Заявка |
| 4 | 3105-3408102 | Кольцо уплотнительное | — | Заявка |
| 5 | 33106-3408102 | Кольцо уплотнительное | — | Заявка |
| 6 | 4301-3509055 | Прокладка | — | Заявка |
| 10 | С41R13.3408150 | Шланг нагнетательный гидроусилителя руля | — | Заявка |
| 11 | С41R11.3408180 | Шланг сливной гидроусилителя руля | — | Заявка |
| 12 | С41R11.3408198 | Шланг всасывающий гидроусилителя руля | — | Заявка |
| 13 | 45 3114 9904 | Хомут 12-22 | — | Заявка |
| 14 | 45 3114 9906 | Хомут 16-27 | — | Заявка |
| 15 | 45 3114 9921 | Поясок | — | Заявка |

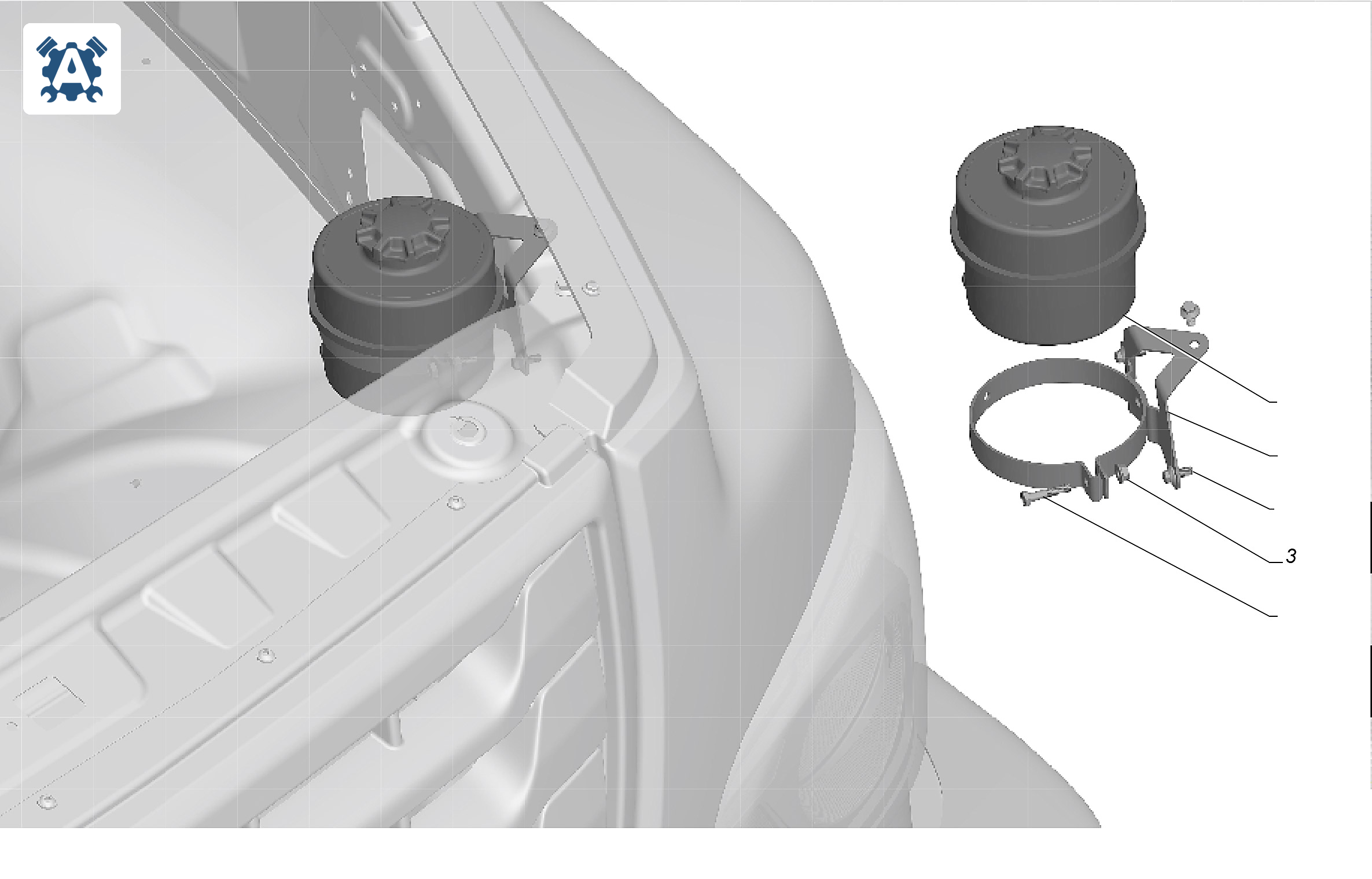

С41R11-3410002 Установка масляного бачка ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3410302 | Кронштейн крепления масляного бачка | — | Заявка |
| 3 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 5 или поз.6 | 201424-П29 | Болт М6х30 | — | Заявка |
| 6 или поз.5 | 290950-71 | Болт DIN 931-M6x30-8.8-A-A3L | — | Заявка |
| 7 или поз.8 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 8 или поз.7 | 290S012-71 | Болт DIN EN 1662-M6x16-8.8-A3L | — | Заявка |
| 10 | С41R11.3410015 | Бачок масляный | — | Заявка |

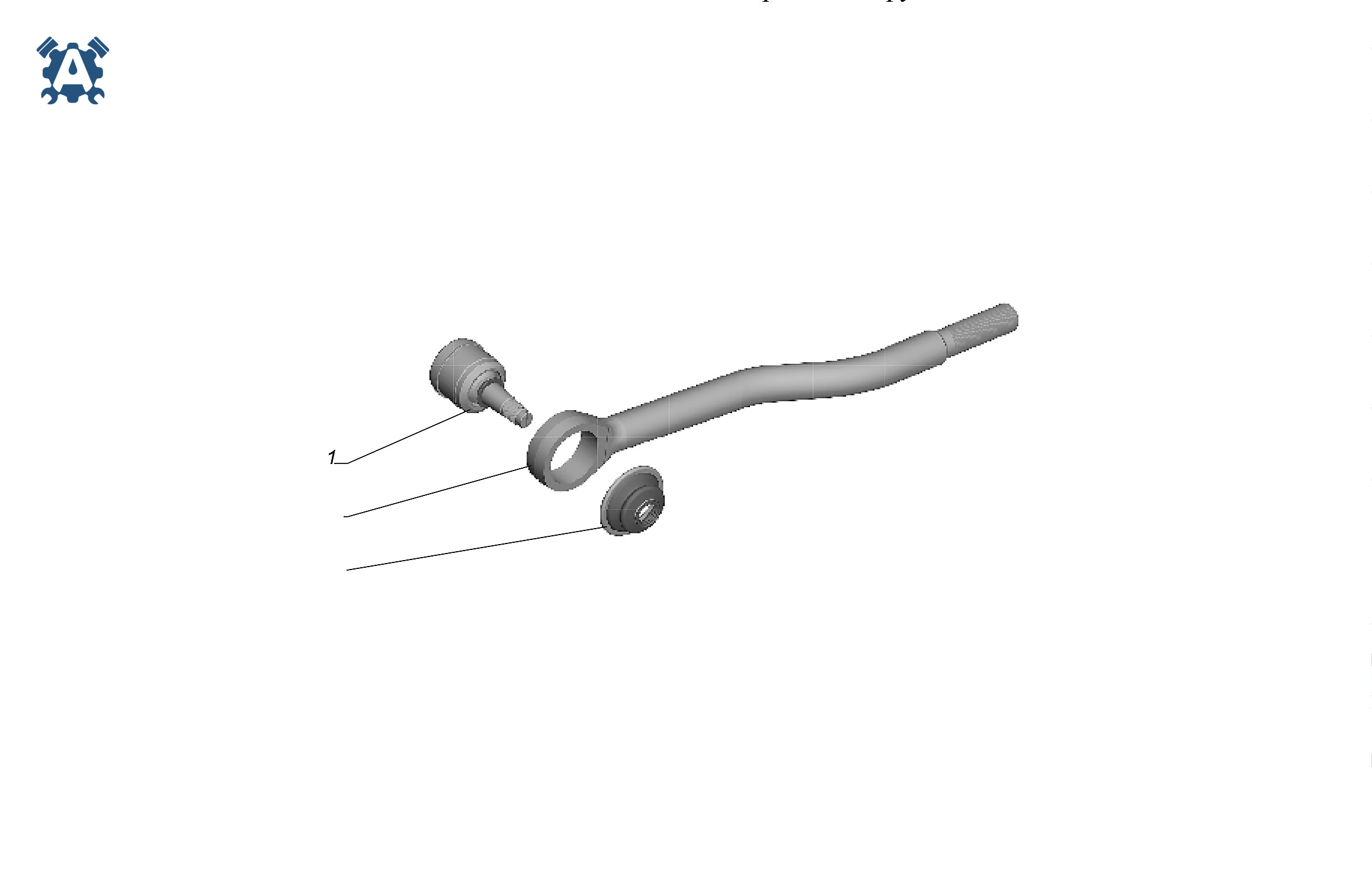

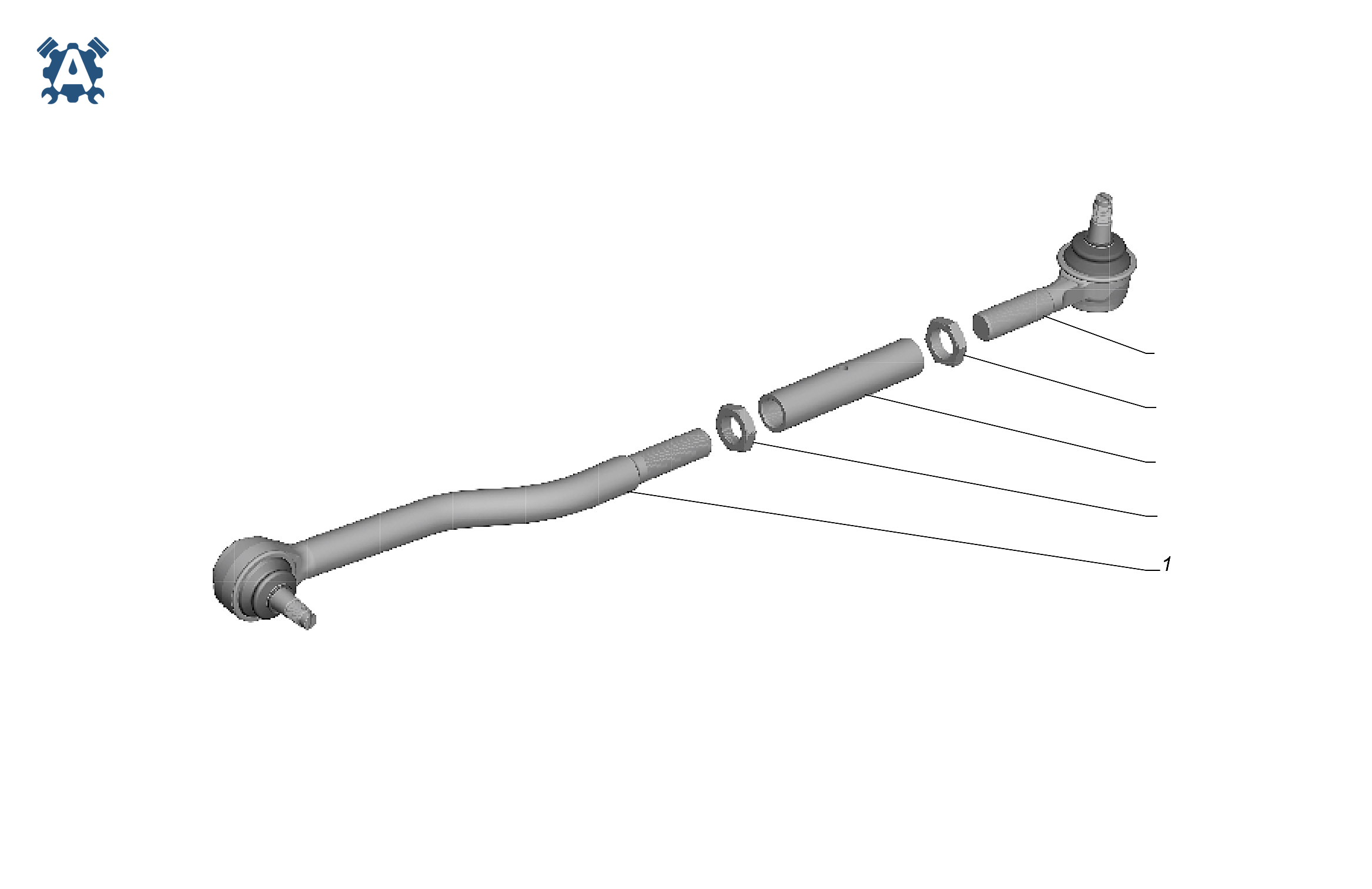

С41R11-3414010 Тяга продольная рулевая ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

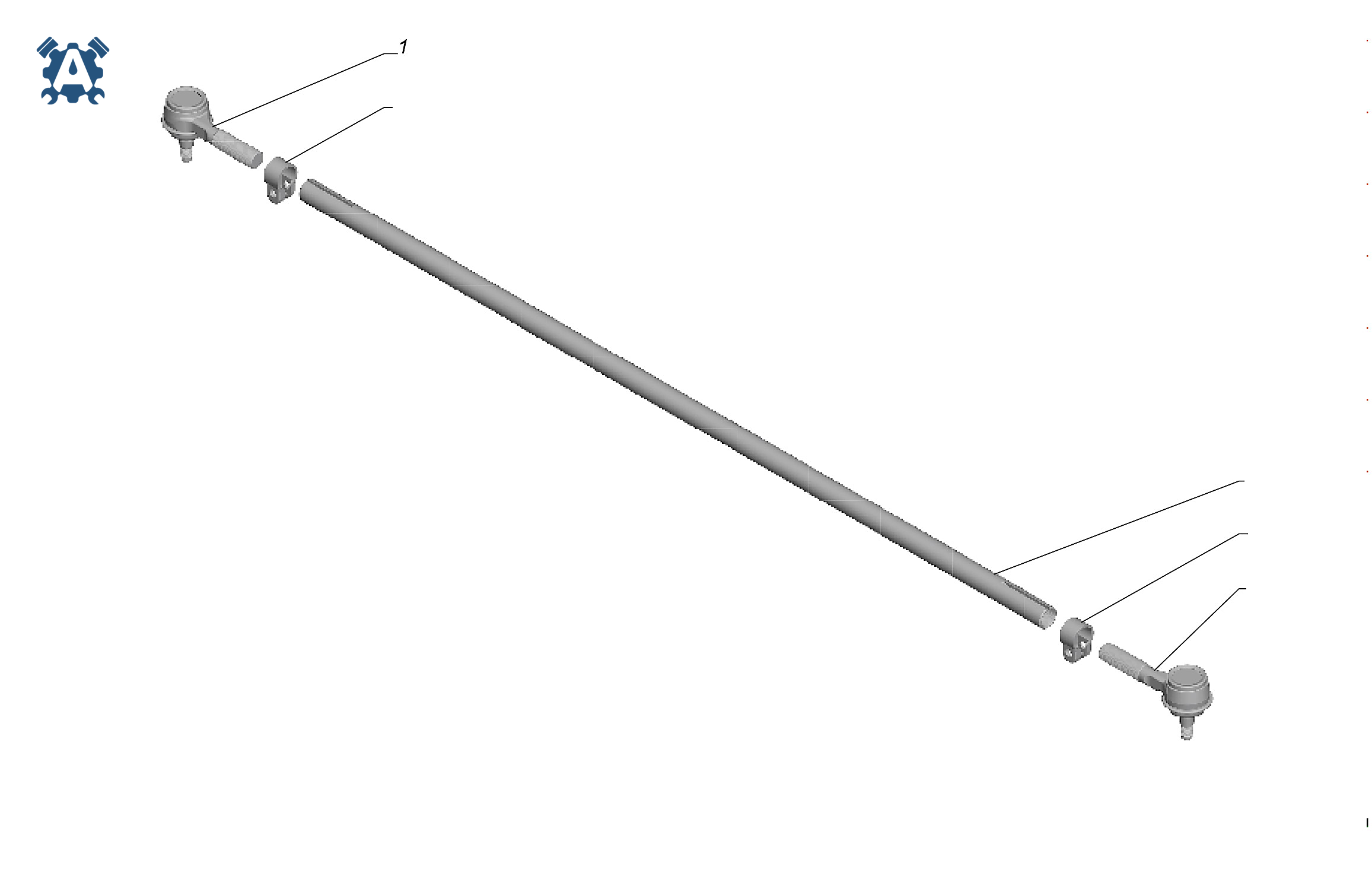

33104-3414052-01 Тяга поперечная рулевая ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

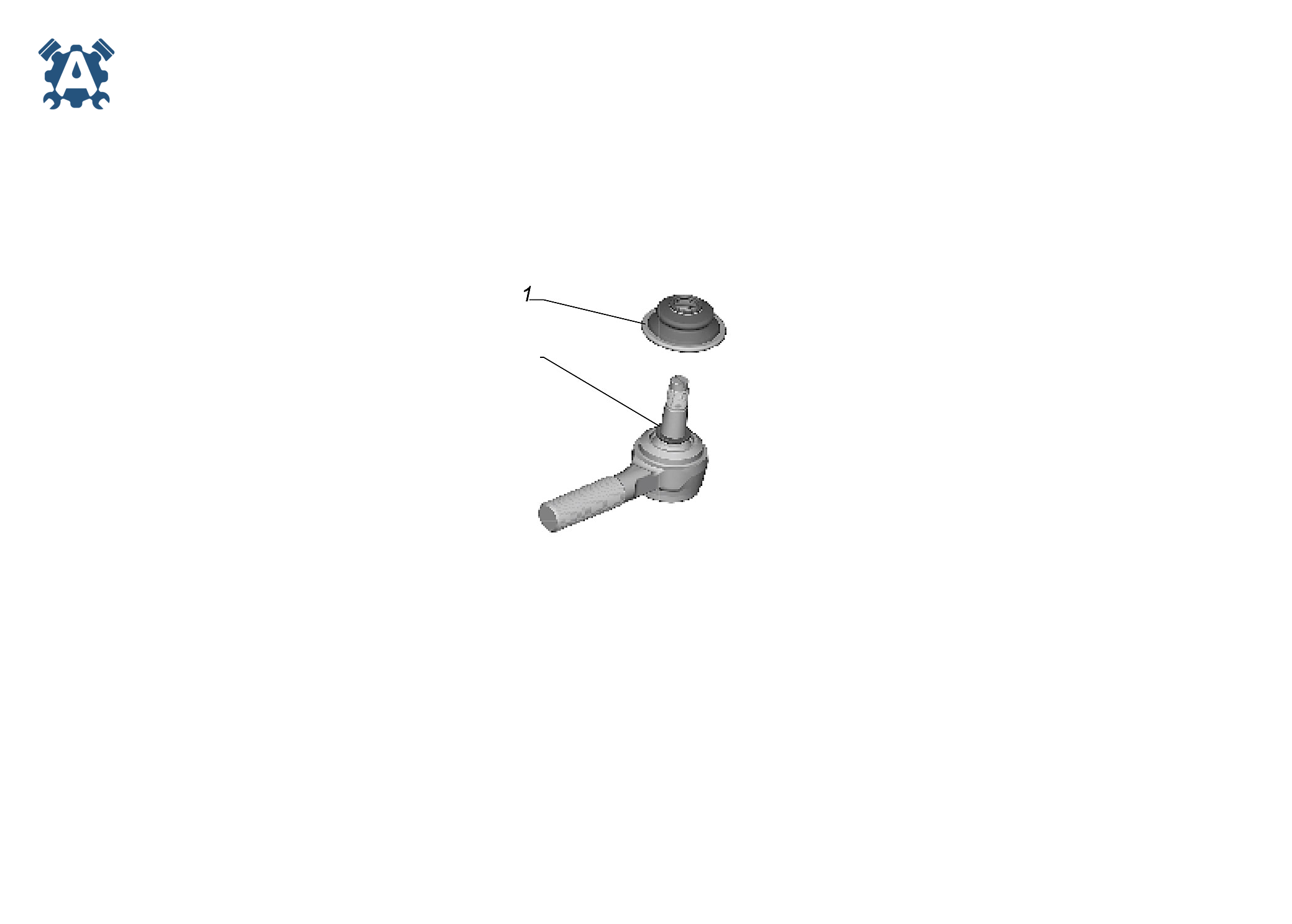

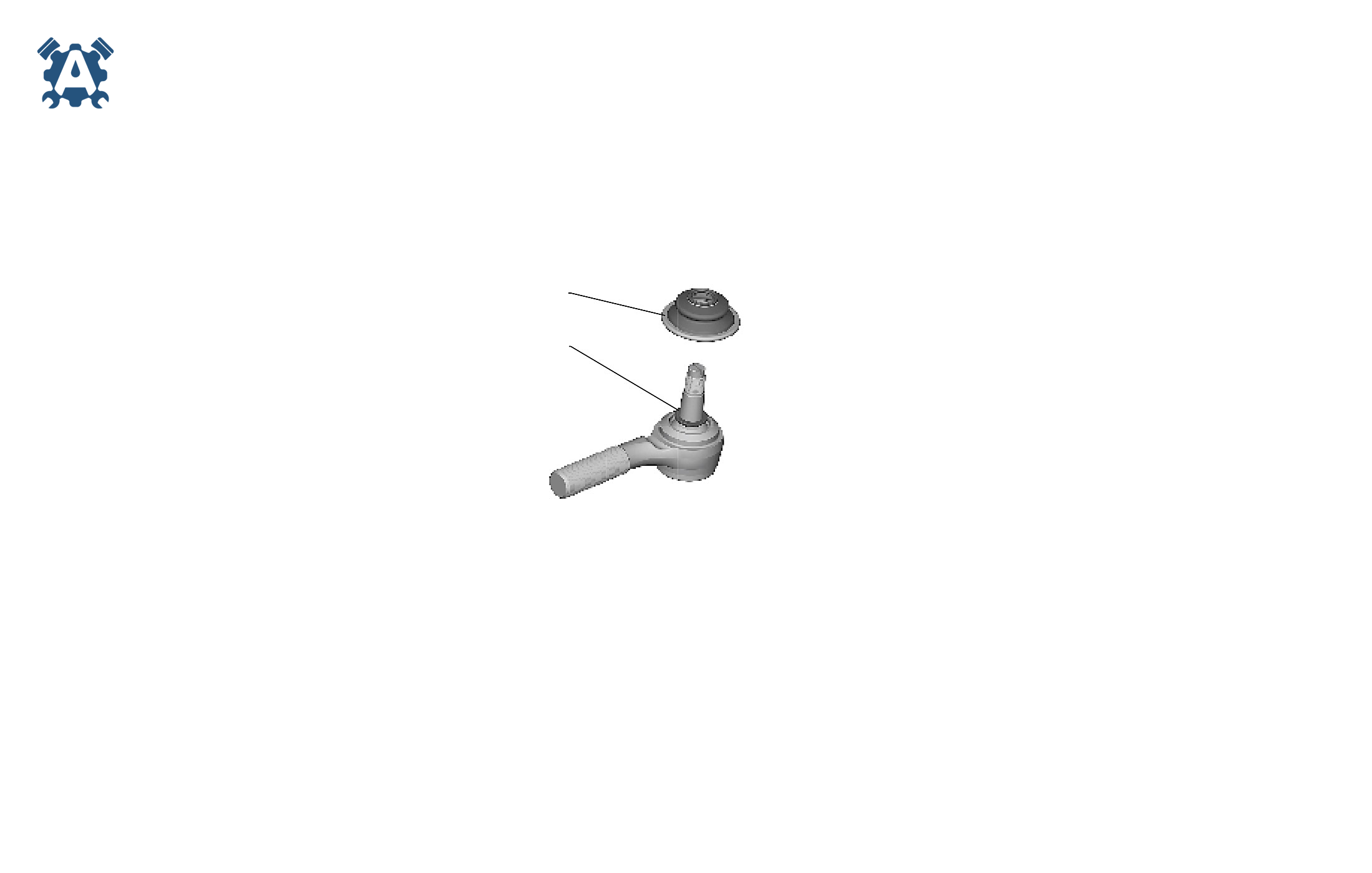

33104-3414056-02 Наконечник рулевой тяги правый ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-3414056 Наконечник передний продольной рулевой тяги ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
33104-3414057-02 Наконечник рулевой тяги левый ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

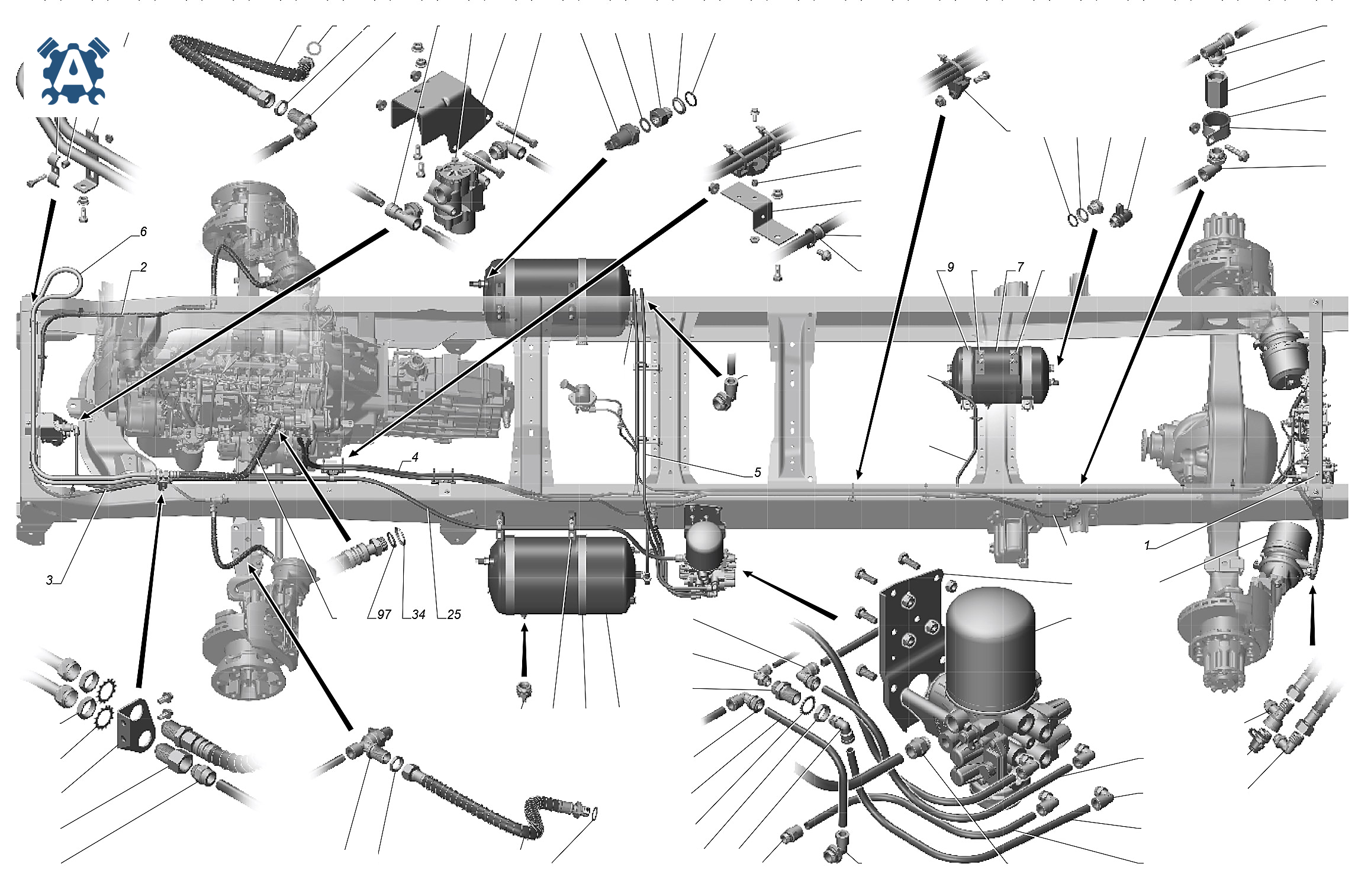

С41R13-3500001-20 Установка привода тормозной системы ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3506009 | Модуль заднего моста | — | Заявка |
| 2 | С41R11-3506020 | Трубка | — | Заявка |
| 3 | С41R11-3506023 | Трубка | — | Заявка |
| 4 | С41R11-3506181 | Трубки соединительные | — | Заявка |
| 5 | С41R11-3506183 | Трубки соединительные | — | Заявка |
| 6 | С41R11-3506196 | Трубка от шланга к муфте | — | Заявка |
| 7 | С41R11-3513015 | Баллон воздушный | — | Заявка |
| 8 | С41R11-3513040 | Баллон воздушный | — | Заявка |
| 9 | 3307-3513072 | Хомут крепления вакуумного баллона | — | Заявка |
| 10 | 4301-3513076 | Хомут воздушного баллона | — | Заявка |
| 12 | 293554-П29 | Шайба 28 | — | Заявка |
| 13 | 297508-П29 | Скоба | — | Заявка |
| 15 | 51-1015135 | Втулка распорная | — | Заявка |
| 16 | 53А-1015374 | Скоба | — | Заявка |
| 17 | 33104-3506013 | Прокладка уплотнительная крепления гибкого шланга | — | Заявка |
| 18 | 51-3506013 | Прокладка | — | Заявка |
| 19 | С41R11-3506047 | Кронштейн | — | Заявка |
| 20 | 33104-3506049-10 | Кронштейн | — | Заявка |
| 21 | С41R11-3506050 | Скоба соединительная | — | Заявка |
| 22 | С41R11-3506156 | Штуцер | — | Заявка |
| 23 | С40R13-3506070 | Штуцер | — | Заявка |
| 24 | С41R11-3506187 | Кронштейн | — | Заявка |
| 25 | С41R11-3506207 | Трубка | — | Заявка |
| 26 | С41R11-3506211 | Трубка | — | Заявка |
| 27 | С41R11-3506213 | Трубка | — | Заявка |
| 28 | С41R11-3506251 | Трубка | — | Заявка |
| 29 | С41R11-3506301 | Трубка | — | Заявка |
| 30 | С41R11-3506305 | Трубка | — | Заявка |
| 31 | С41R11-3506313 | Трубка | — | Заявка |
| 32 | 33104-3506354 | Штуцер | — | Заявка |
| 33 | 33104-3506391 | Шайба | — | Заявка |
| 34 | 33104-3506391-10 | Шайба | — | Заявка |
| 35 | С41R11-3506393 | Втулка | — | Заявка |
| 36 | 33106-3509018-10 | Гайка | — | Заявка |
| 37 | 3102-3510112 | Гайка М27х1,5 | — | Заявка |
| 38 | С41R11-3511017 | Кронштейн | — | Заявка |
| 39 | С41R11-3511025 | Кронштейн | — | Заявка |
| 40 | 3307-3513070-10 | Кронштейн крепления вакуумного баллона задний | — | Заявка |
| 41 | С41R11-3513080 | Кронштейн | — | Заявка |
| 42 | 3307-3513082 | Кронштейн крепления вакуумного баллона передний | — | Заявка |
| 43 | 33104-3519199 | Пробка М16х1,5 | — | Заявка |
| 44 | 33104-3724250 | Прокладка уплотнительная | — | Заявка |
| 45 | 3110-3761162 | Прокладка уплотнительная | — | Заявка |
| 61 | 293538-П29 | Шайба 23 | — | Заявка |
| 73 | .1593М20Х1.5N.N.S.С | Гайка | — | Заявка |
| 75 | .4721950660 | Модулятор | — | Заявка |
| 76 | .6072.3829.000 | Датчик аварийного давления воздуха 6072.3829 | — | Заявка |
| 77 | .864236 | Кольцо уплотнительное | — | Заявка |
| 78 | .941012-М20Х1.5-V | Тройник горизонтальный фланцевый | — | Заявка |
| 79 | .941212-8-М22Х1.5 | Тройник горизонтальный | — | Заявка |
| 80 | .941212-М22Х1.5 | Тройник горизонтальный | — | Заявка |
| 82 | .950012-М20Х1.5 | Фитинг угловой фланцевый | — | Заявка |
| 83 | .950212-М16Х1.5 | Фитинг угловой | — | Заявка |
| 84 | .950212-М22Х1.5 | Фитинг угловой | — | Заявка |
| 85 | .95028-М16Х1.5 | Фитинг угловой | — | Заявка |
| 86 | .951212-М16Х1.5 | Фитинг прямой | — | Заявка |
| 87 | .951216-М22Х1.5 | Фитинг прямой | — | Заявка |
| 88 | .955012-М18Х1-S01 | Фитинг угловой проходной | — | Заявка |
| 90 | .D2012М20Х1.5-М16Х1.5 | Фитинг угловой | — | Заявка |
| 91 | .D2062М22Х1.5-М20Х1.5 | Тройник горизонтальный | — | Заявка |
| 92 | .SАОМ82 | Держатель | — | Заявка |
| 93 | .VDСМ22Х1.5-SО1 | Клапан слива конденсата | — | Заявка |
| 94 | .VРСМ16Х1.5-М16Х1.5 | Клапан контрольного вывода | — | Заявка |
| 95 | .VРСМ22Х1.5-М16Х1.5 | Клапан контрольного вывода | — | Заявка |
| 96 | .НDМ375ВDМ4W | Держатель | — | Заявка |
| 97 | 740.1003439 | Кольцо уплотнительное | — | Заявка |
| 98 | 33104.3506025-10 | Шланг гибкий тормозов | — | Заявка |
| 99 | С41R11.3506228 | Шланг | — | Заявка |
| 100 | С41R11.3511010 | Модуль подготовки воздуха | — | Заявка |
| 101 | С41R11.3519130 | Камера тормозная Тип 16/16 | — | Заявка |
| 102 | С41R11.3562210 | Клапан обратный | — | Заявка |
С41R11-3500002 Установка привода тормозной системы ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-3504002 Установка педали тормоза ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3504408 | Кронштейн с педалью тормоза | — | Заявка |
| 2 | 250613-П29 | Гайка М10х1 | — | Заявка |
| 3 | 3307-3504035 | Проушина толкателя главного цилиндра | — | Заявка |
| 4 | 3110-3504038 | Ось толкателя | — | Заявка |
| 5 | 21-3504039 | Вткулка оси толкателя | — | Заявка |
| 6 | 252156-П2 | Шайба 10Л | — | Заявка |
| 7 | 292622-51 | Гайка ISO 7043-М8-8-A3L | — | Заявка |
| 8 или поз.10 | 290S129-71 | Болт DIN EN 1665-M8x55-8.8-A3L | — | Заявка |
| 9 | 45 9951 6460 | Шайба 7 | — | Заявка |
| 10 или поз.8 | .356-75089 | Болт М8х55 | — | Заявка |
С41R11-3504408 Кронштейн с педалью тормоза ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3504010 | Педаль тормоза | — | Заявка |
| 2 | С41R11-3504420 | Кронштейн педали тормоза с основанием | — | Заявка |
| 3 | А21R23-3504022 | Втулка распорная | — | Заявка |
| 4 | А21R23-3504023 | Втулка оси педали | — | Заявка |
| 5 | 3307-3504048 | Накладка педали | — | Заявка |
| 6 | С41R11-3504049 | Кронштейн выключателя сигнала торможения | — | Заявка |
| 7 | 3110-3504112 | Гайка | — | Заявка |
| 8 | 3111-3508220 | Пружина оттяжная уравнителя | — | Заявка |
| 9 | 3302-8503082 | Буфер заднего борта | — | Заявка |
| 10 | 201480-П29 | Болт М8х1х30 | — | Заявка |
| 11 или поз.1 | 250511-П29 | Гайка М8х1 | — | Заявка |
| 12 | 292623-61 | Гайка ISO 7043-М10-10-A3L | — | Заявка |
| 13 или поз.1 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 14 | 290S146-81 | Болт DIN EN 1665-М10х90-10.9-A3L | — | Заявка |
| 15 или поз.1 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 16 | .21.3720 | Выключатель сигналов торможения 21.3720 | — | Заявка |
| 17 или поз.1 | 292106-31 | Гайка DIN 934-М8х1-6-A-A3L | — | Заявка |

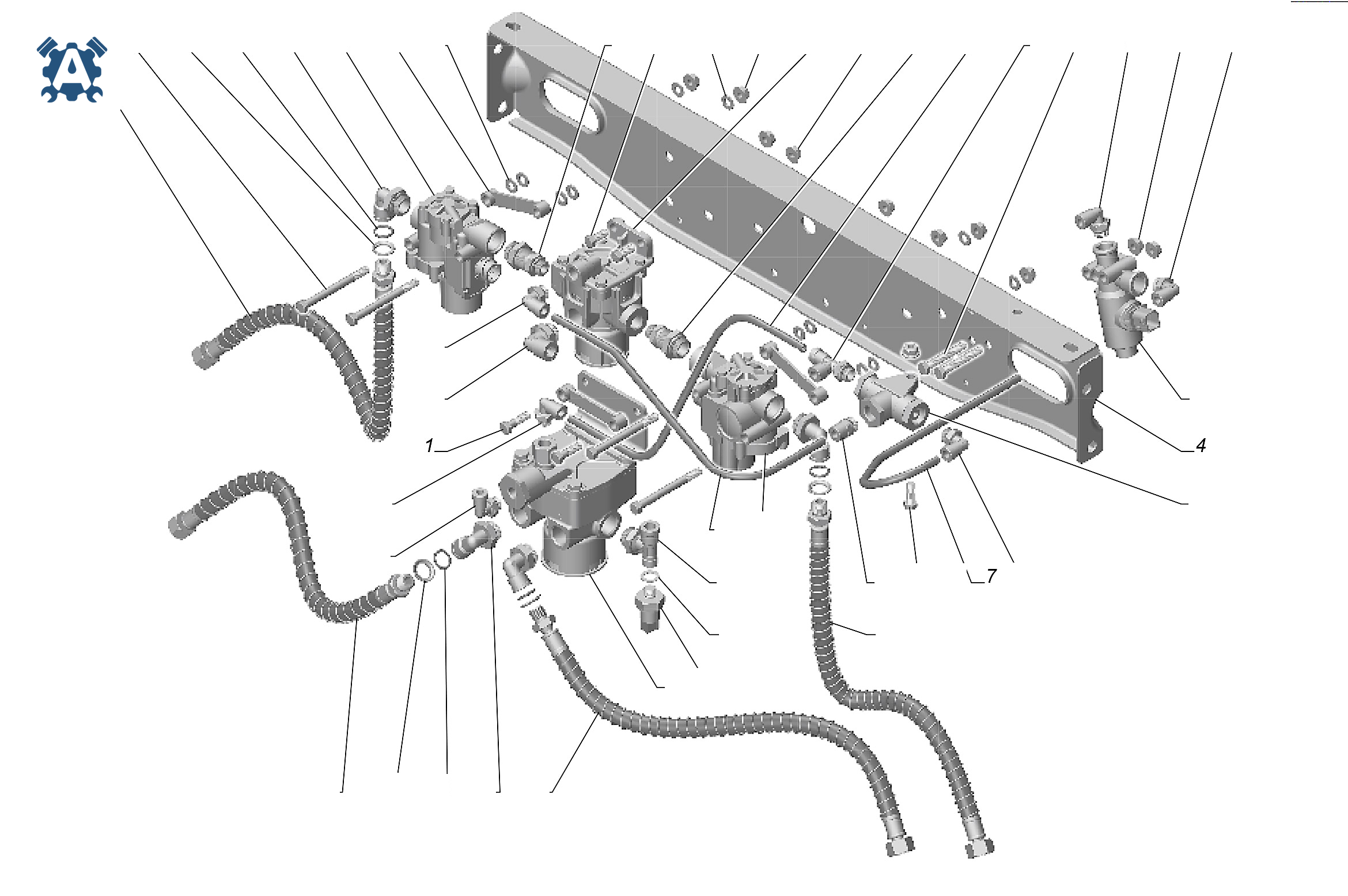

С41R11-3506009 Модуль заднего моста ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 290656-П29 | Болт М8х30 | — | Заявка |
| 2 | 290693-П29 | Болт М8х55 | — | Заявка |
| 3 | 51-3506013 | Прокладка | — | Заявка |
| 4 | С41R11-3506198 | Кронштейн | — | Заявка |
| 5 | С41R11-3506243 | Трубка | — | Заявка |
| 6 | С41R11-3506245 | Трубка | — | Заявка |
| 7 | С41R11-3506247 | Трубка | — | Заявка |
| 8 | 33104-3506368 | Пластина | — | Заявка |
| 9 | 33104-3506391 | Шайба | — | Заявка |
| 10 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 11 | 200277-П29 | Болт М8х90 | — | Заявка |
| 12 | 201456-П29 | Болт М8х20 | — | Заявка |
| 13 | 252005-П29 | Шайба 8 | — | Заявка |
| 14 | .4721950660 | Модулятор | — | Заявка |
| 15 | .6072.3829.000 | Датчик аварийного давления воздуха 6072.3829 | — | Заявка |
| 16 | .864236 | Кольцо уплотнительное | — | Заявка |
| 17 | .941212-М12Х1.5-М22Х1.5 | Тройник горизонтальный | — | Заявка |
| 18 | .94228-М16Х1.5 | Тройник вертикальный | — | Заявка |
| 19 | .950212-М22Х1.5 | Фитинг угловой | — | Заявка |
| 20 | .95028-М14Х1.5 | Фитинг угловой | — | Заявка |
| 21 | .95028-М16Х1.5 | Фитинг угловой | — | Заявка |
| 22 | .95128-М16Х1.5 | Фитинг прямой | — | Заявка |
| 23 | .D2022М16Х1.5-М22Х1.5 | Фитинг угловой | — | Заявка |
| 24 | .D2512М22Х1.5-М16Х1.5 | Переходник | — | Заявка |
| 25 | С41R11.3506025 | Шланг | — | Заявка |
| 26 | С41R11.3518010 | Клапан ускорительный | — | Заявка |
| 27 | С41R11.3518210 | Клапан ускорительный | — | Заявка |
| 28 | С41R11.3562010 | Клапан двухмагистральный | — | Заявка |
| 29 | С41R11.3864030 | Электропневмоклапан | — | Заявка |
| 31 | 201458-П29 | Болт М8х25 | — | Заявка |

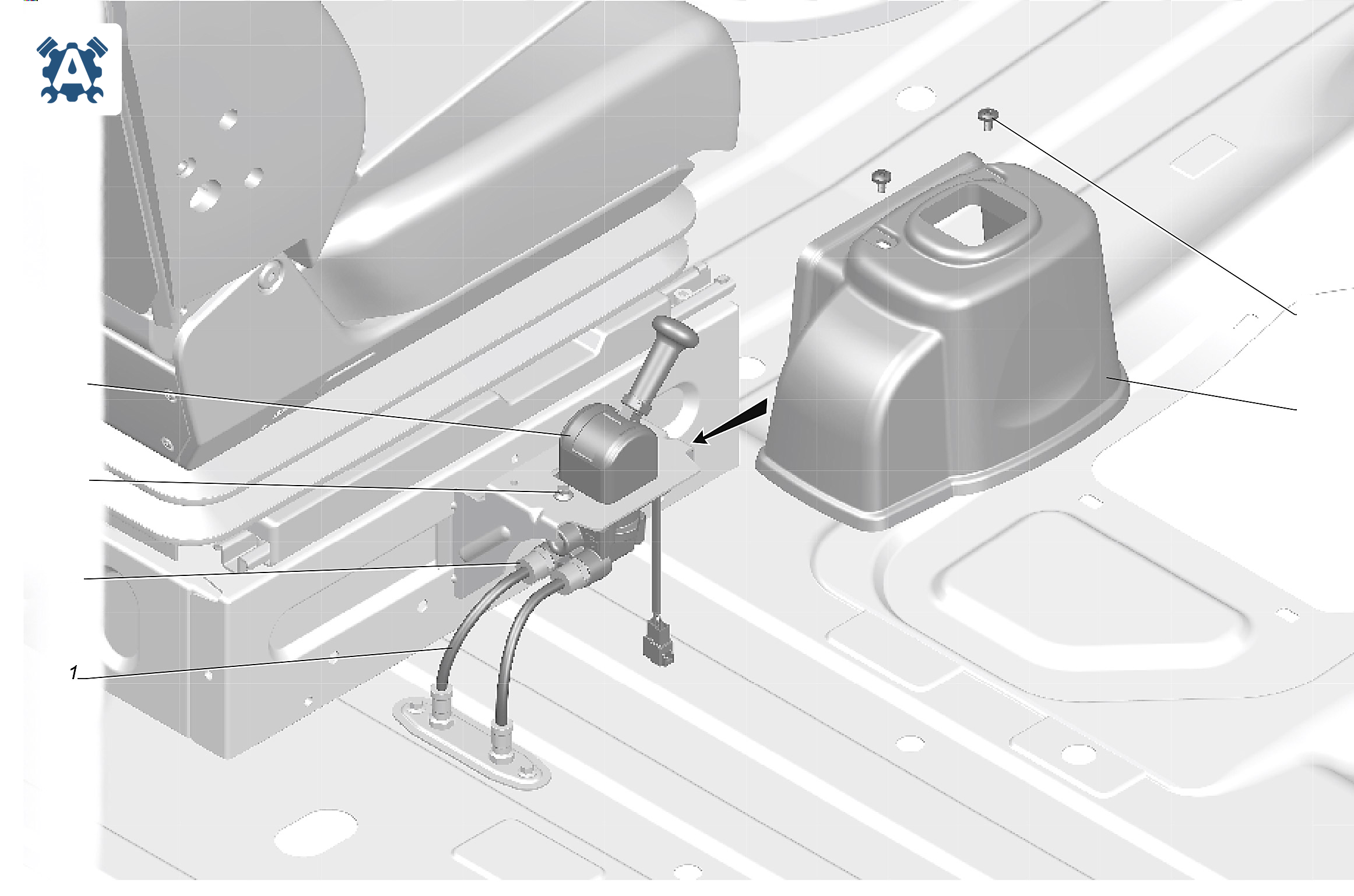

С41R11-3508001 Установка тормозного крана с ручным приводом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3506315 | Трубка | — | Заявка |
| 2 | С41R11-3508232 | Кожух | — | Заявка |
| 5 или поз.6 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 6 или поз.5 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 9 | .95128-М16Х1.5 | Фитинг прямой | — | Заявка |
| 10 | .Е39406-01 | Винт специальный с буртом резьбовыдавливающий Сп М6х12 | — | Заявка |
| 11 | С41R11.3537010 | Кран тормозной обратного действия c ручным управлением | — | Заявка |

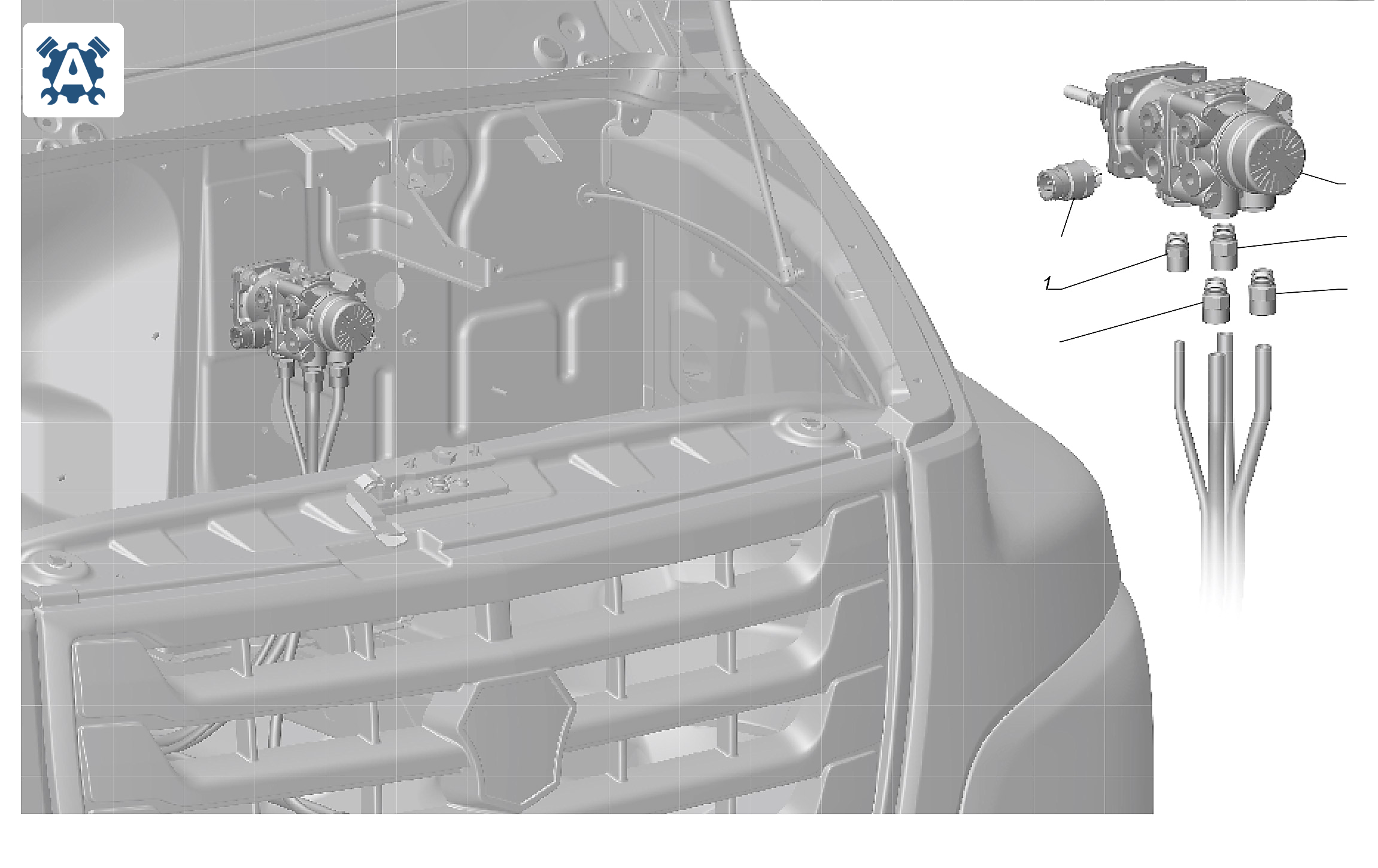

С41R11-3508002 Установка фитингов тормозного крана с ручным приводом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R13-3509001 Установка шланга и штуцера отбора воздуха компрессора ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

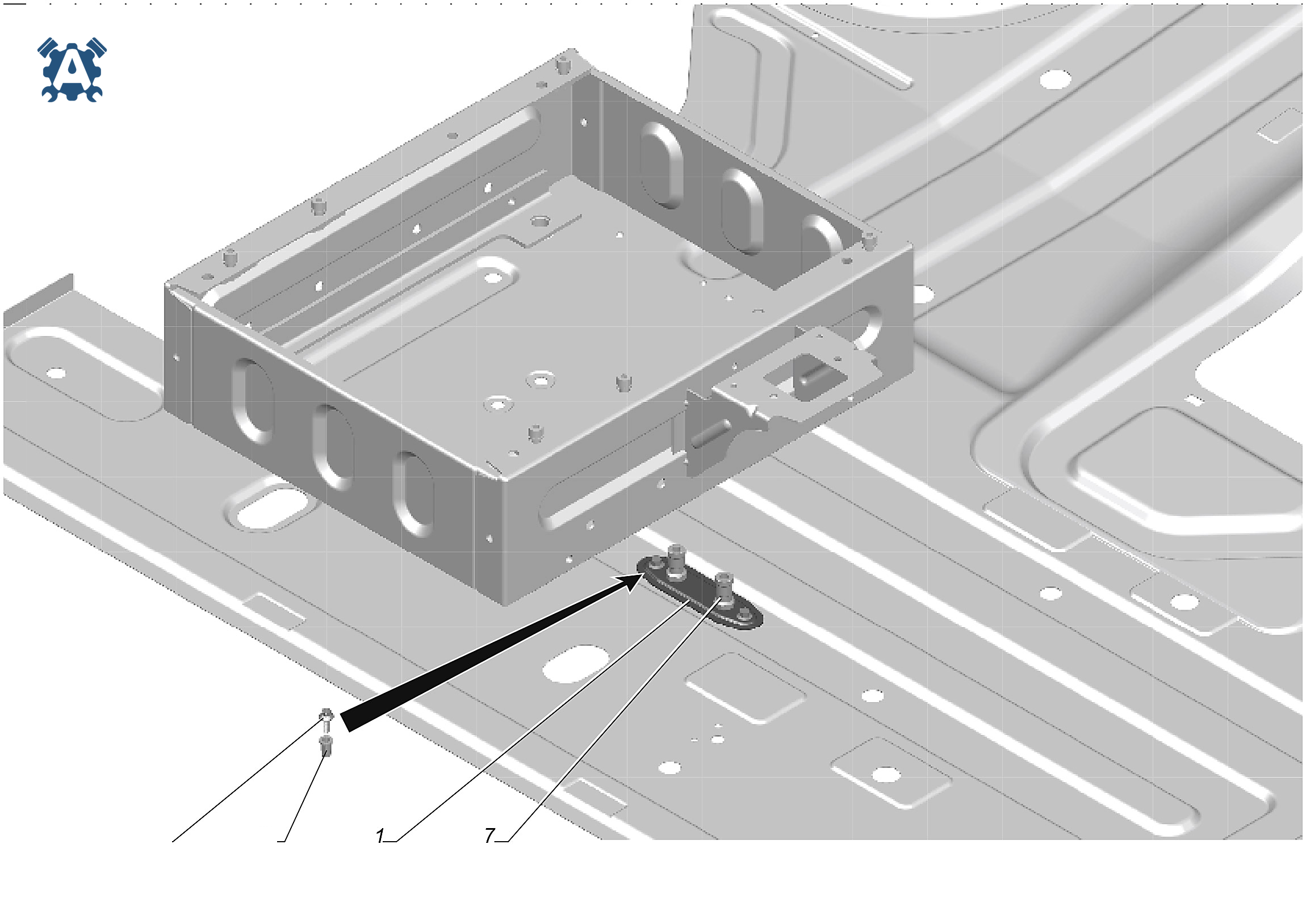

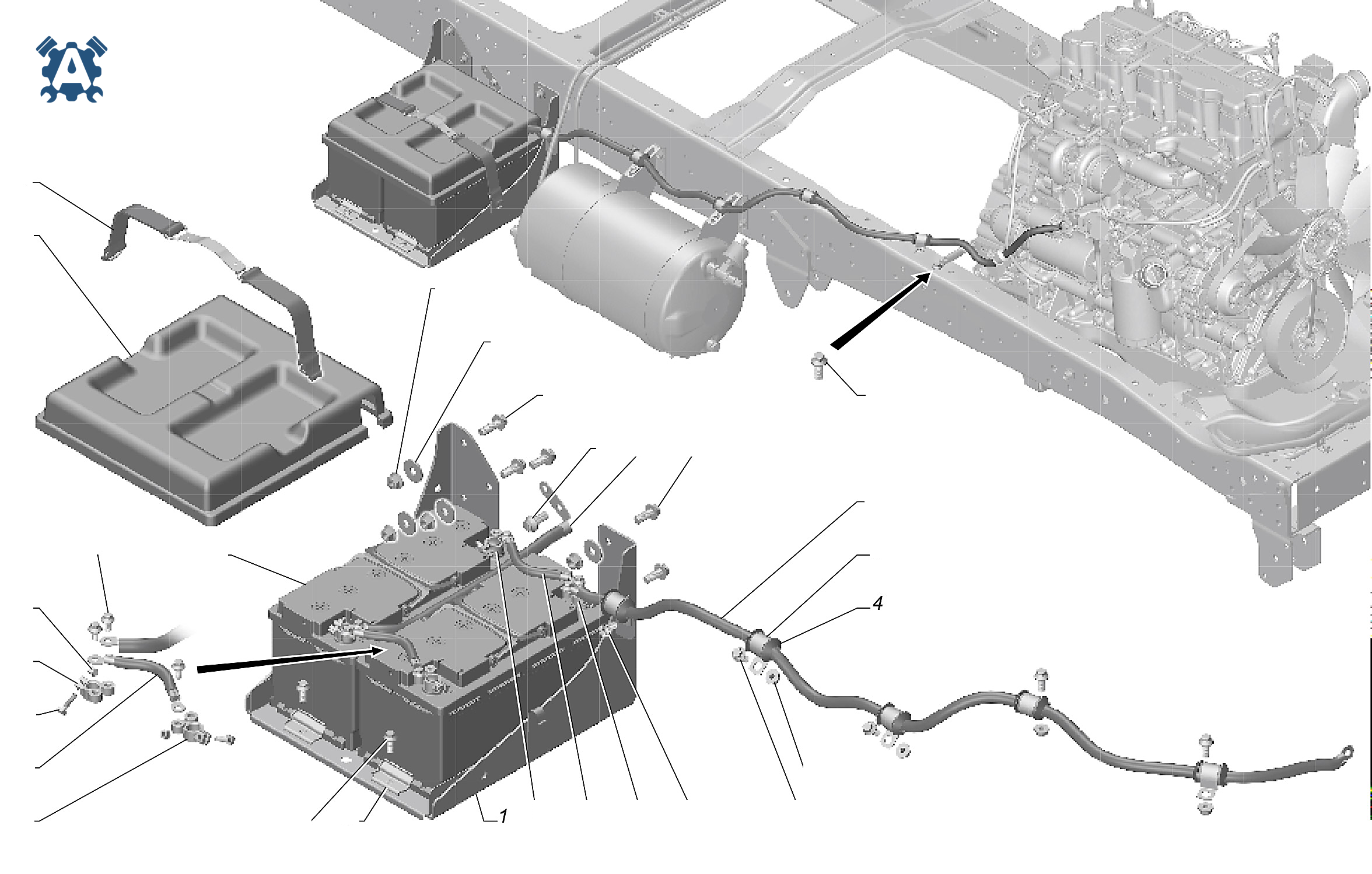

С41R11-3703001 Установка аккумуляторных батарей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-3703025 | Основание аккумуляторных батарей | — | Заявка |
| 2 | С41R11-3703086 | Крышка аккумуляторных батарей | — | Заявка |
| 3 | С41R11-3703160 | Ремень | — | Заявка |
| 4 | .А-14552 | Втулка | — | Заявка |
| 5 | 3102-3703036 | Планка крепления аккумуляторной батареи | — | Заявка |
| 6 | 51-3724073-Б | Скоба | — | Заявка |
| 7 или поз.9 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 8 или поз.11 | 252039-П29 | Шайба 10 | — | Заявка |
| 9 или поз.7 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 10 или поз.2 | 292355-51 | Гайка DIN М10 | — | Заявка |
| 11 или поз.8 | 293179-11 | Шайба DIN 10,5 | — | Заявка |
| 12 или поз.1 | 290S012-71 | Болт DIN М6х16 | — | Заявка |
| 13 или поз.1 | 290S022-71 | Болт DIN М8х16 | — | Заявка |
| 14 или поз.1 | 290S036-71 | Болт DIN М10х25 | — | Заявка |
| 15 или поз.1 | 290S037-71 | Болт DIN М10х30 | — | Заявка |
| 16 или поз.1 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 17 или поз.1 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 18 или поз.1 | 45 9376 1163 | Болт М10х25 | — | Заявка |
| 19 или поз.1 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 20 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 21 или поз.2 | 290S023-71 | Болт DIN М8х20 | — | Заявка |
| 22 или поз.2 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 23 | .1/19448/08 | Болт М6х25 | — | Заявка |
| 24 или поз.3 | 33104.3703010 | Батарея аккумуляторная 110Ач залитая и заряженная | — | Заявка |
| 25 | С41R11.3724050 | Провод 50 | — | Заявка |
| 26 | С41R11.3724071 | Провод 71 | — | Заявка |
| 27 | С41R11.3724150 | Провод 150 | — | Заявка |
| 28 | С41R11.3724160 | Болт М10х20 | — | Заявка |
| 29 | 2108-3724184 | Гайка клеммы аккумуляторной батареи | — | Заявка |
| 30 | 3309.3724310 | Наконечник плюсовой | — | Заявка |
| 31 | 3309.3724311 | Наконечник минусовой | — | Заявка |
| 35 или поз.2 | 33104.3703010-01 | Батарея аккумуляторная 100Ач залитая и заряженная | — | Заявка |

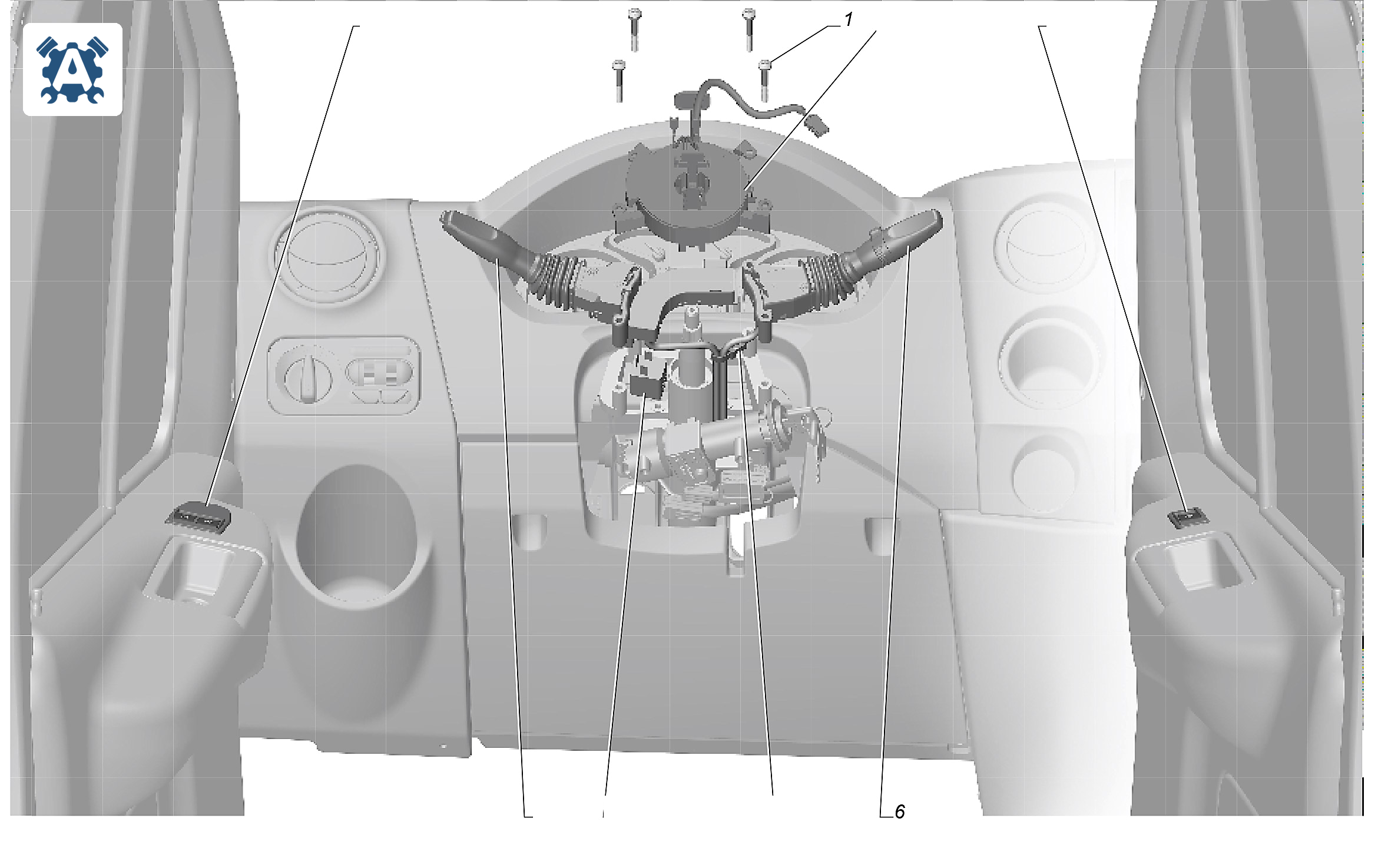

С41R11-3709002 Установка переключателей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 290R237-21 | Винт DIN 7985-A-М5х45-4.8-Н-A3L | — | Заявка |
| 5 | C41R11.3709100 | Переключатель световой сигнализации | — | Заявка |
| 6 | 3110.3709300-38 | Переключатель стеклоочистителя с регулятором паузы | — | Заявка |
| 7 | 45 3114 9921 | Поясок | — | Заявка |
| 8 или поз.20 | .495.3747.000-03 | Прерыватель указателей поворота и аварийной сигнализации 495.3747-03 | — | Заявка |
| 9 или поз.10 | .921.3709.000 | Переключатель стеклоподъемников 921.3709 | — | Заявка |
| 10 или поз.9 | 3302.3709040 | Переключатель стеклоподъемника | — | Заявка |
| 11 или поз.1 | 3302.3709060-01 | Блок переключателей | — | Заявка |
| 12 или поз.1 | .355.3769.000 | Блок переключателей | — | Заявка |
| 13 | A21R23.3732010 | Многофункциональное токопередающее устройство | — | Заявка |
| 20 или поз.8 | .641.377 | Прерыватель тока указателей поворота и аварийной сигнализации | — | Заявка |
| 21 или поз.8 | .642.3747-06 | Прерыватель указателей поворота | — | Заявка |

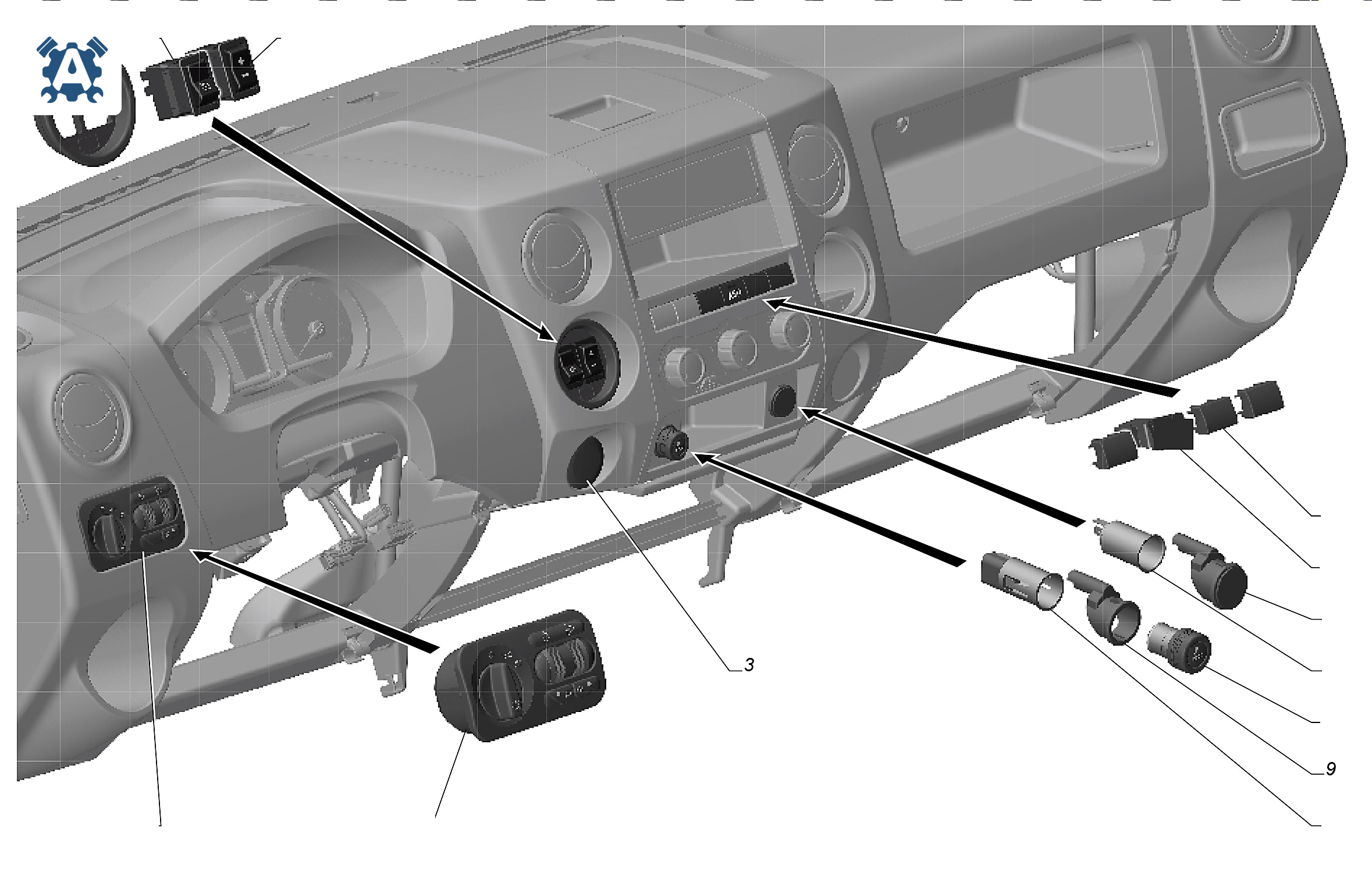

С41R13-3710005 Установка коммутационной аппаратуры ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 2 | С41R11-5325306 | Вставка | — | Заявка |
| 3 | A21R23-3710068 | Заглушка | — | Заявка |
| 6 | 3106.3715100 | Патрон розетки | — | Заявка |
| 7 | 3106.3715300 | Кожух подсветки с заглушкой | — | Заявка |
| 8 | 2123-3725100 | Патрон прикуривателя | — | Заявка |
| 9 | 2123-3725400 | Кожух подсветки | — | Заявка |
| 10 | 2123-3725200 | Подвижная часть прикуривателя | — | Заявка |
| 11 | 2705.5325132 | Заглушка кнопки | — | Заявка |
| 12 | А21R23.3769010 | Модуль управления светотехникой | — | Заявка |
| 13 | .997.3710-09.54 | Выключатель ASR | — | Заявка |
| 14 | А21R23.3769010-10 | Модуль управления светотехникой опция Противотуманные фары | — | Заявка |
| 15 | .77.3709-03.107 | Переключатель круиз-контроль | — | Заявка |
| 16 | .77.3709-04.101 | Выключатель включения круиз-контроль | — | Заявка |

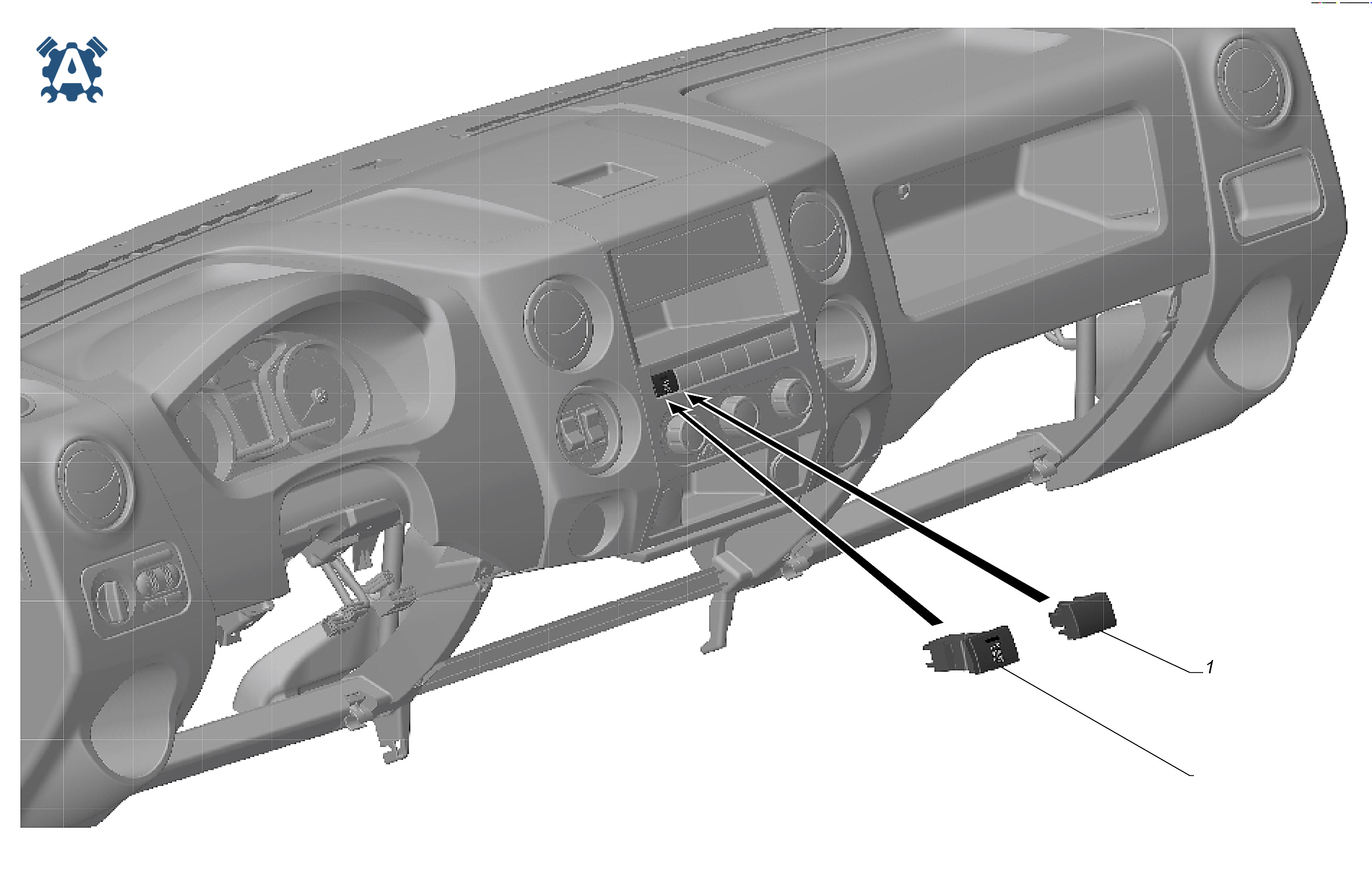

A21R22-3710006 Установка выключателя подогревателя охлаждающей жидкости ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

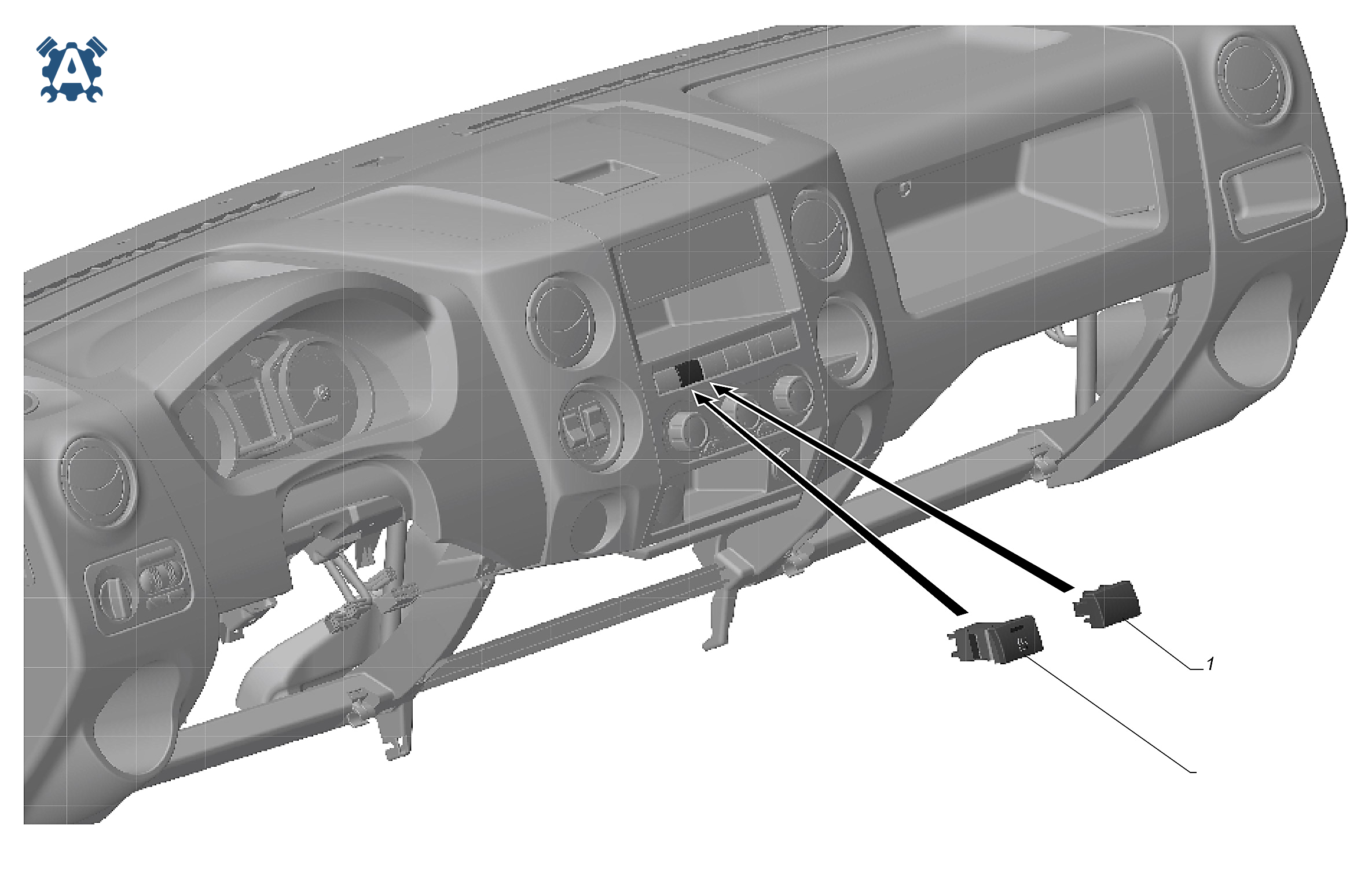

С41R11-3710006 Установка выключателя обогрева зеркал ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-3711001 Установка фар ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

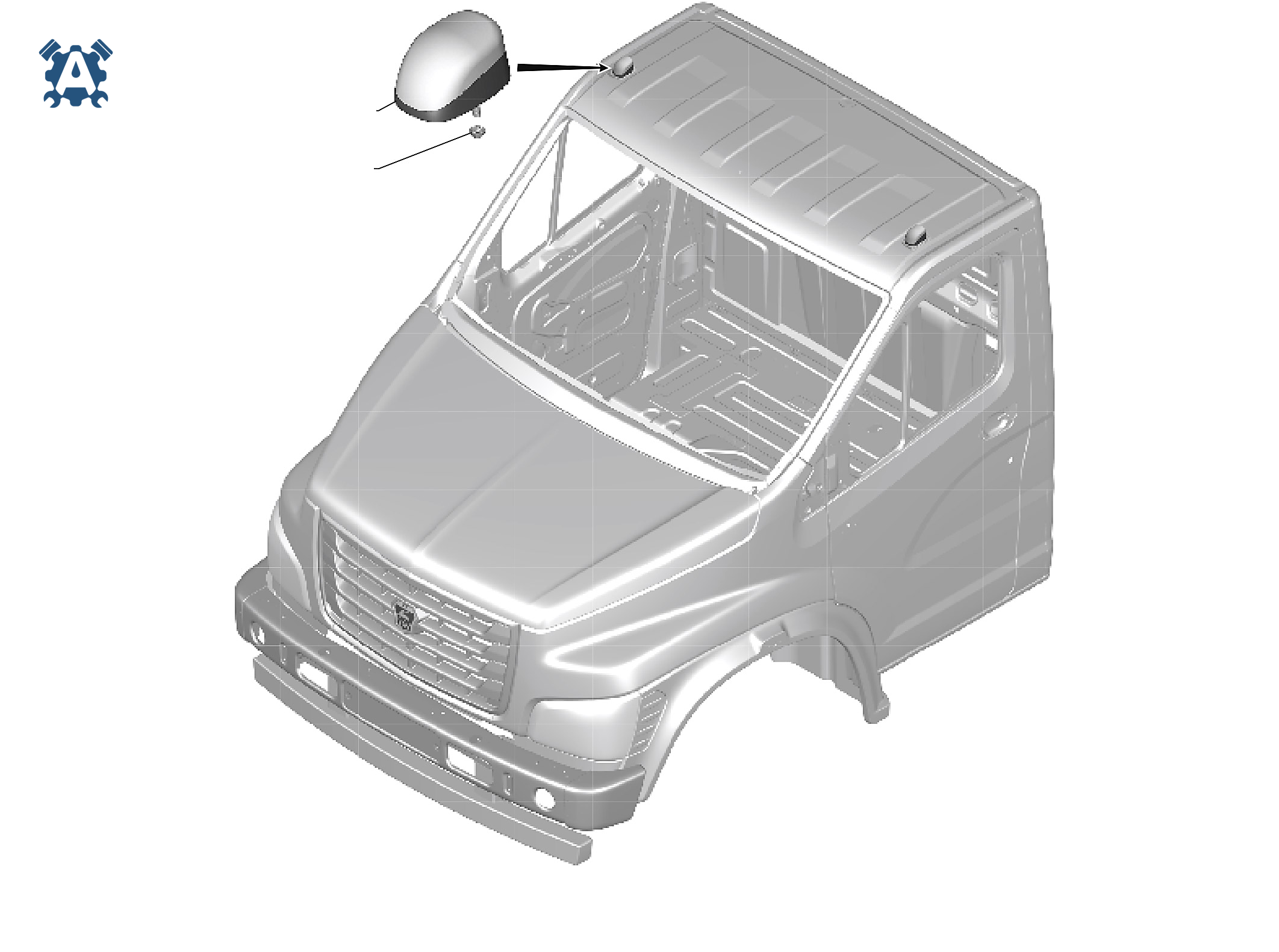

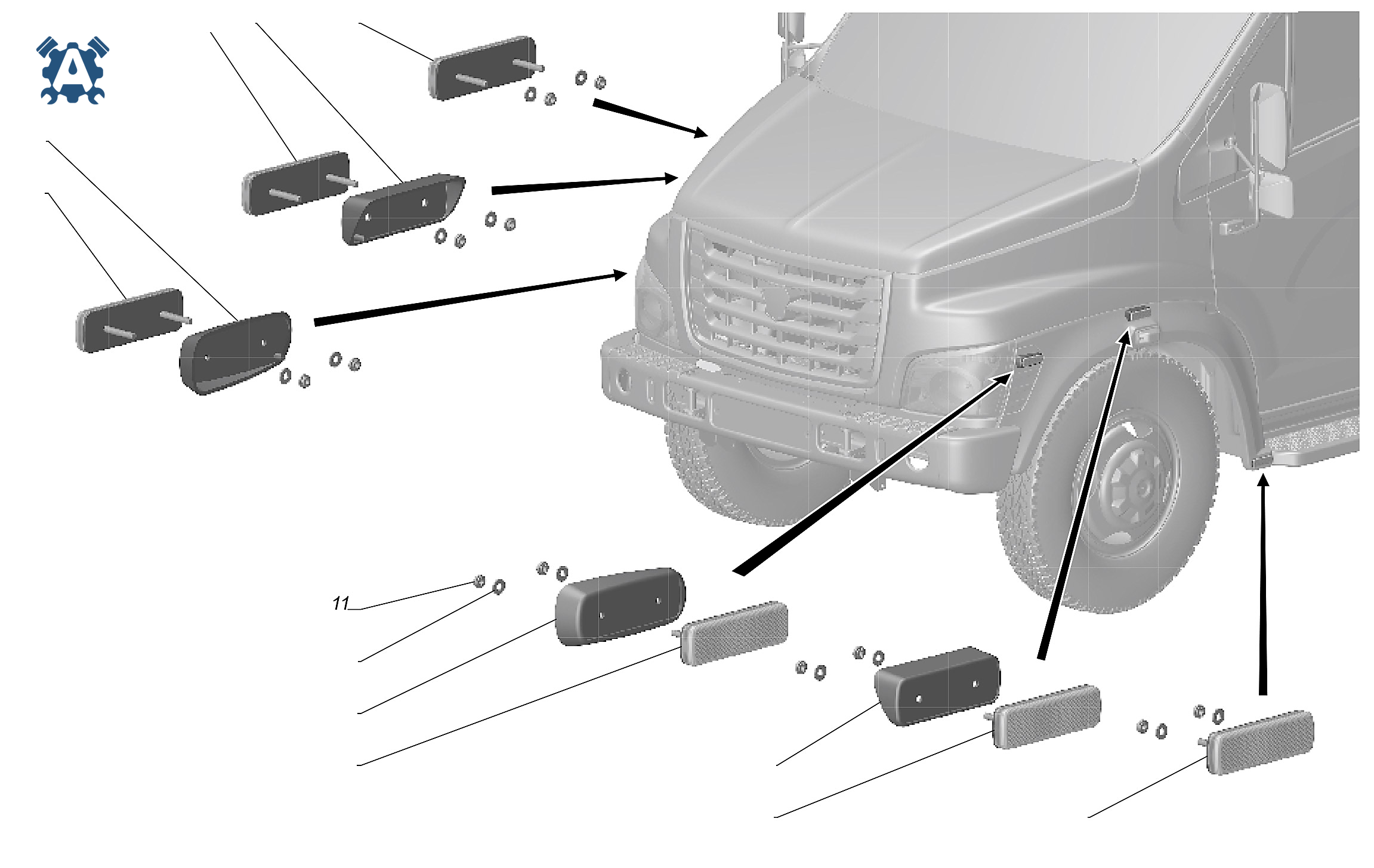

A21R23-3712002 Установка передних контурных фонарей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-3716001 Установка задних фонарей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R11-3716050 | Кронштейн заднего фонаря правый | — | Заявка |
| 2 | C41R11-3716051 | Кронштейн заднего фонаря левый | — | Заявка |
| 3 | C41R11-3716056 | Кронштейн номерного знака | — | Заявка |
| 6 или поз.8 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 7 | 3307-5000097 | Заглушка | — | Заявка |
| 8 или поз.6 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 9 | С41R11.3716010 | Фонарь задний правый | — | Заявка |
| 10 | С41R11.3716010-02 | Фонарь задний левый | — | Заявка |
| 11 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 12 | 201418-П29 | Болт М6х16 | — | Заявка |
| 13 | 252004-П29 | Шайба 6 | — | Заявка |

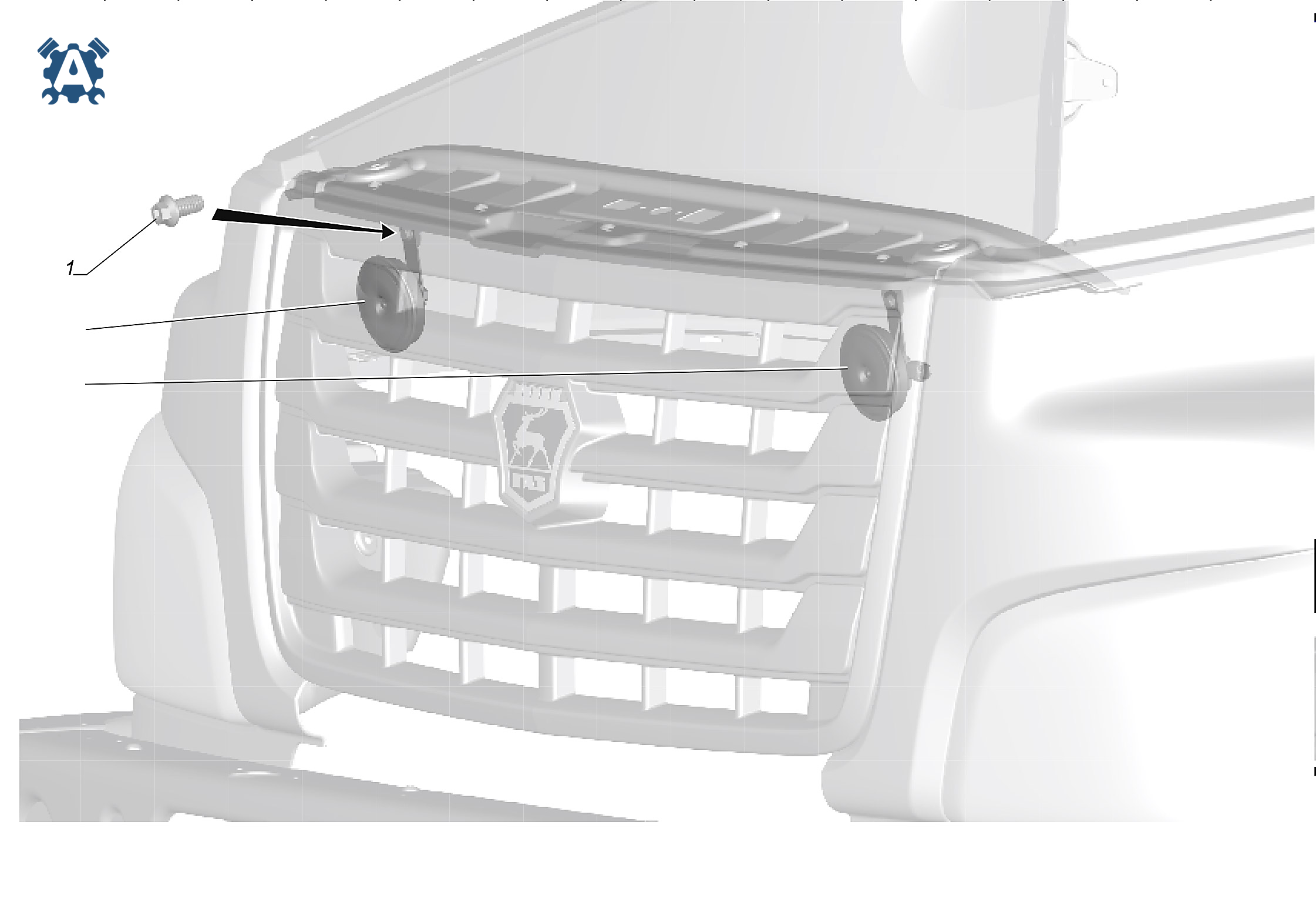

С41R11-3721001 Установка звуковых приборов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 2 или поз.4 | A21R23.3721010 | Прибор звуковой сигнальный низкого тона | — | Заявка |
| 3 или поз.5 | A21R23.3721010-01 | Прибор звуковой сигнальный высокого тона | — | Заявка |
| 4 или поз.2 | A21R23.3721010-10 | Прибор звуковой сигнальный низкого тона | — | Заявка |
| 5 или поз.3 | A21R23.3721010-20 | Прибор звуковой сигнальный высокого тона | — | Заявка |

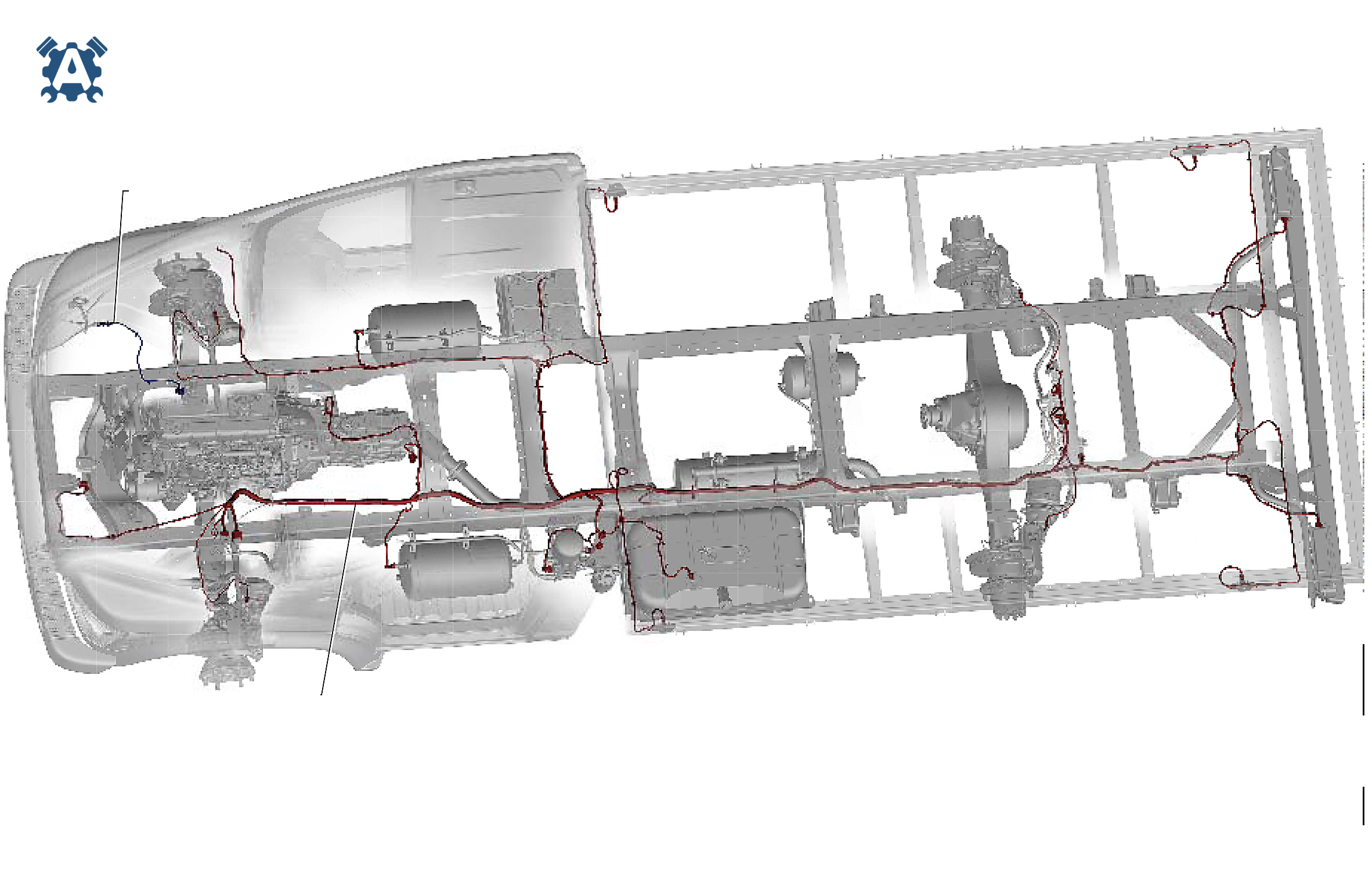

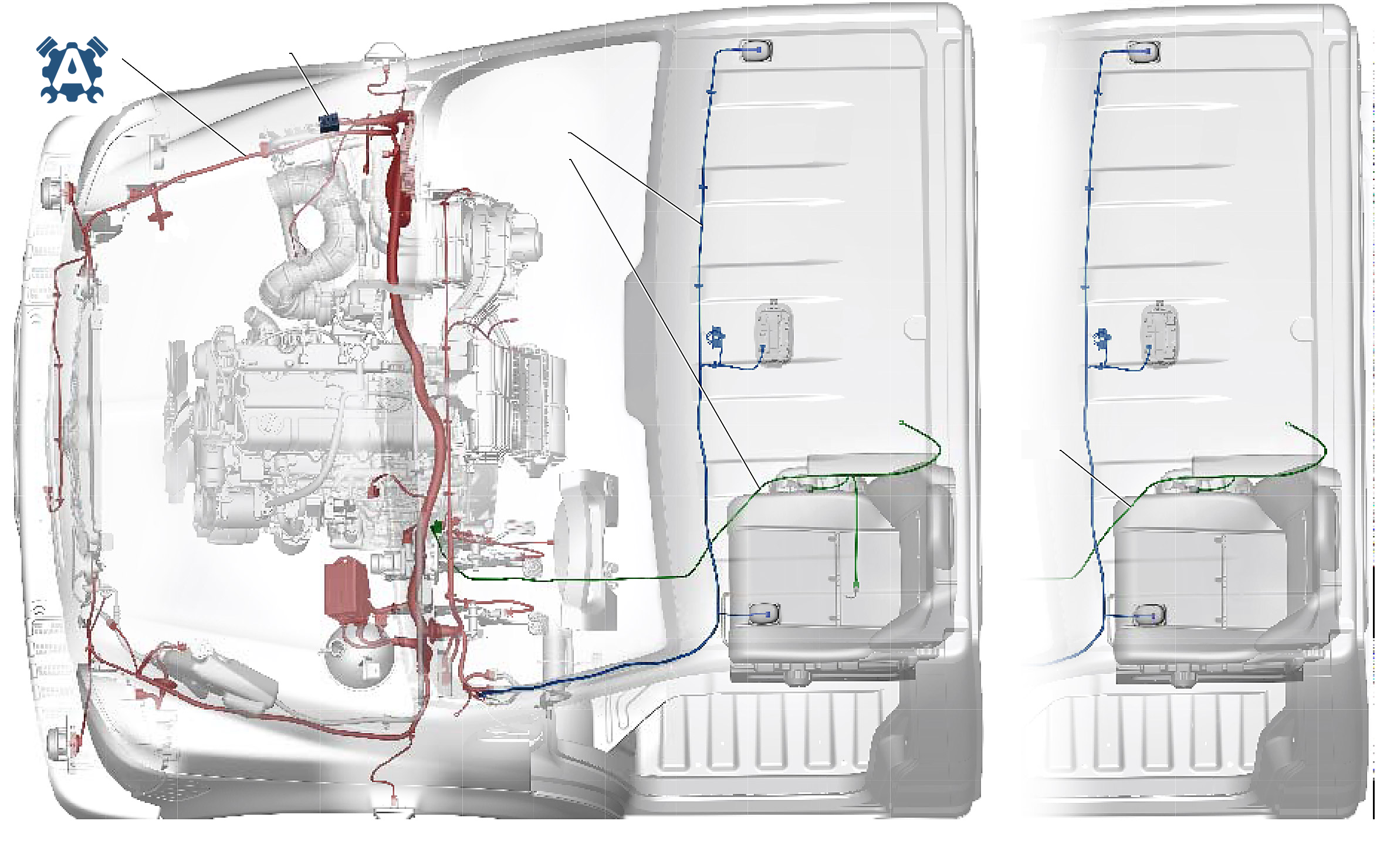

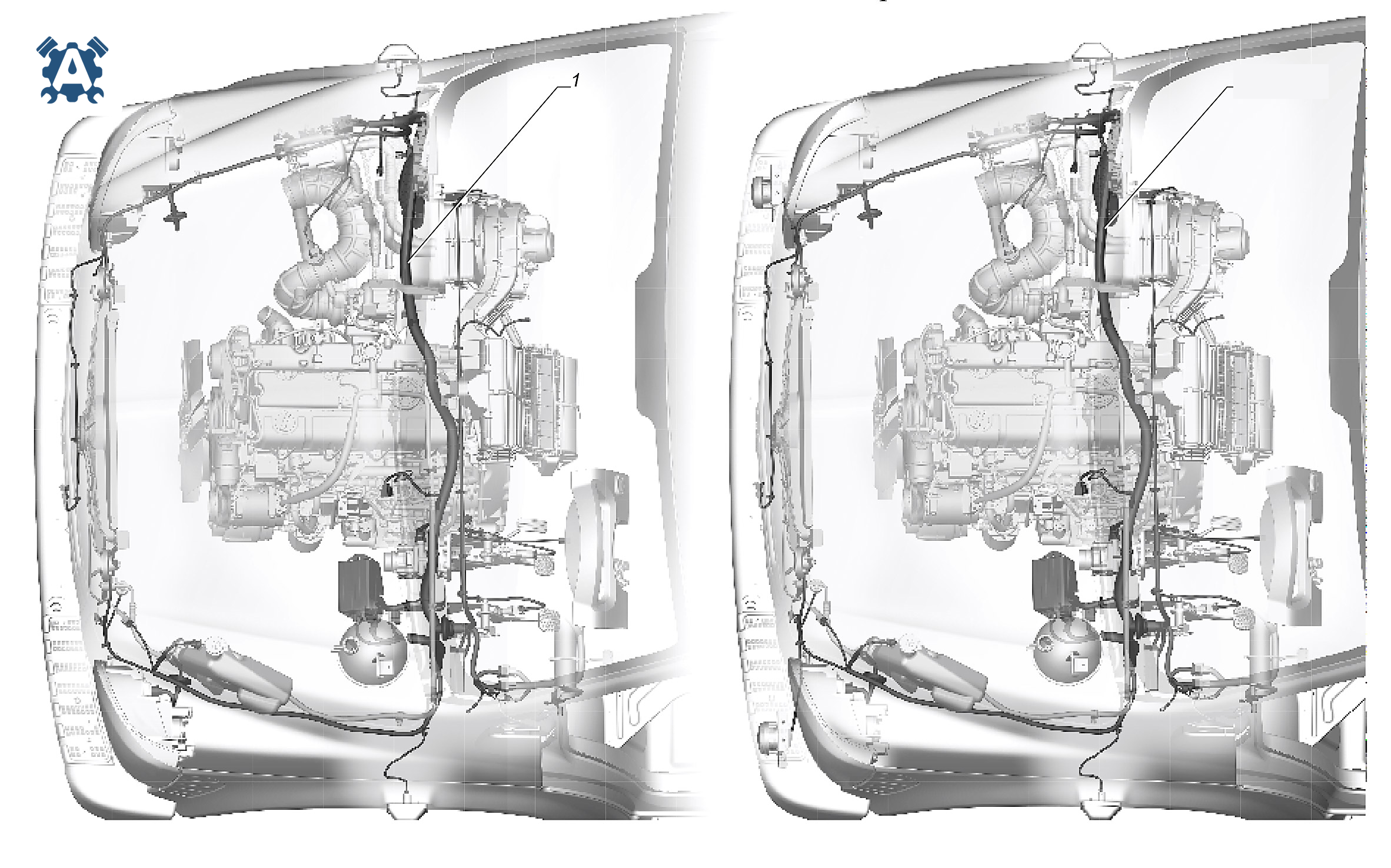

С41R13-3724001-60 Установка проводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R13-3724002-20 Установка проводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 14 | .Ф5.3722.001-22 | Блок предохранителей БПР-4.14 | — | Заявка |
| 17 | С41R11.3724038 | Жгут 38 | — | Заявка |
| 18 | С41R11.3724185 | Жгут 185 | — | Заявка |
| 19 | С41R11.3724185-10 | Жгут 185 опция Подрессоренное сиденье водителя "Люкс" | — | Заявка |
| 23 | С41R13-3724006 | Установка жгута по кабине | — | Заявка |
| 24 | С41R13-3724006-10 | Установка жгута по кабине опция Кондиционер | — | Заявка |

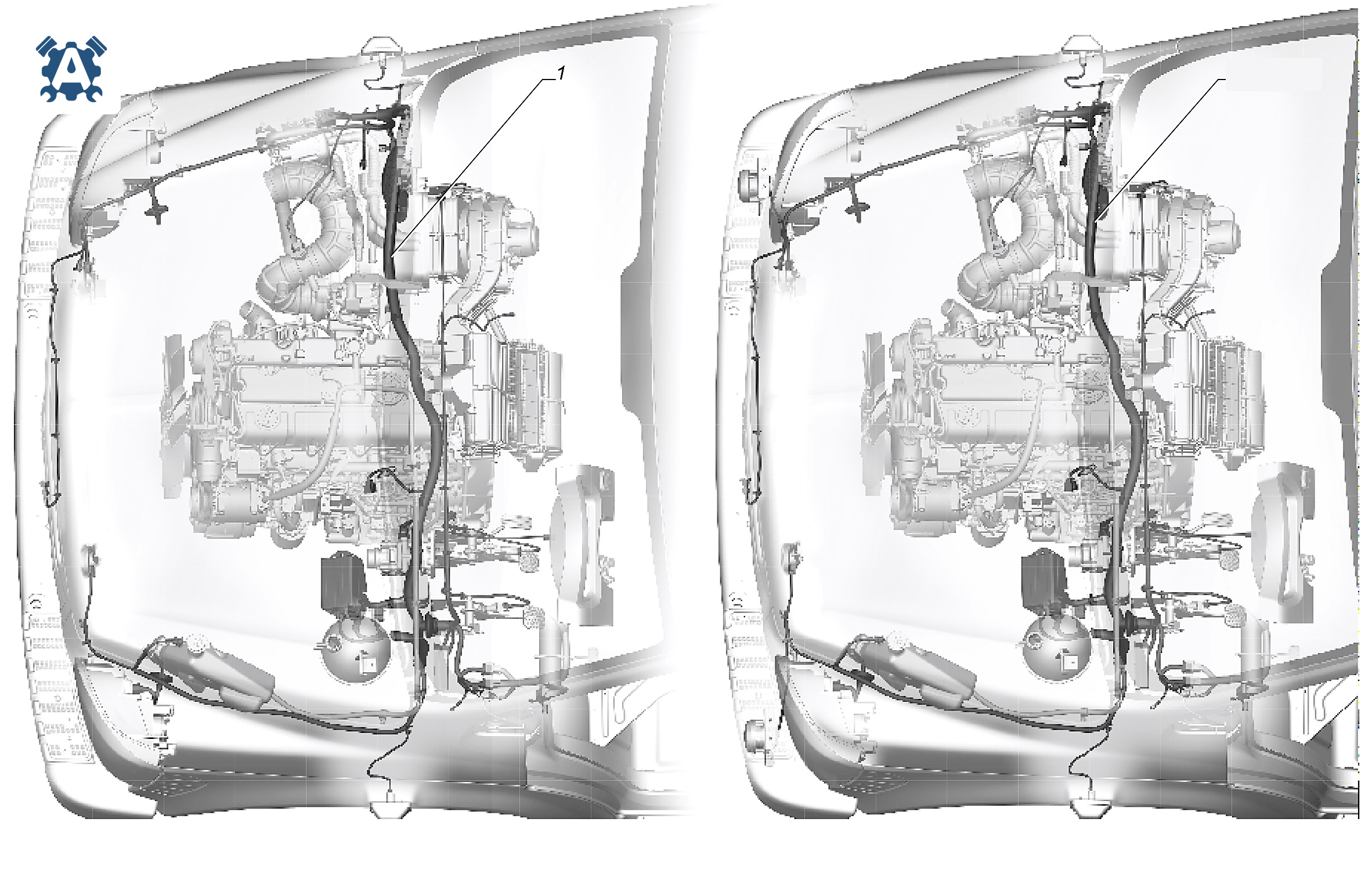

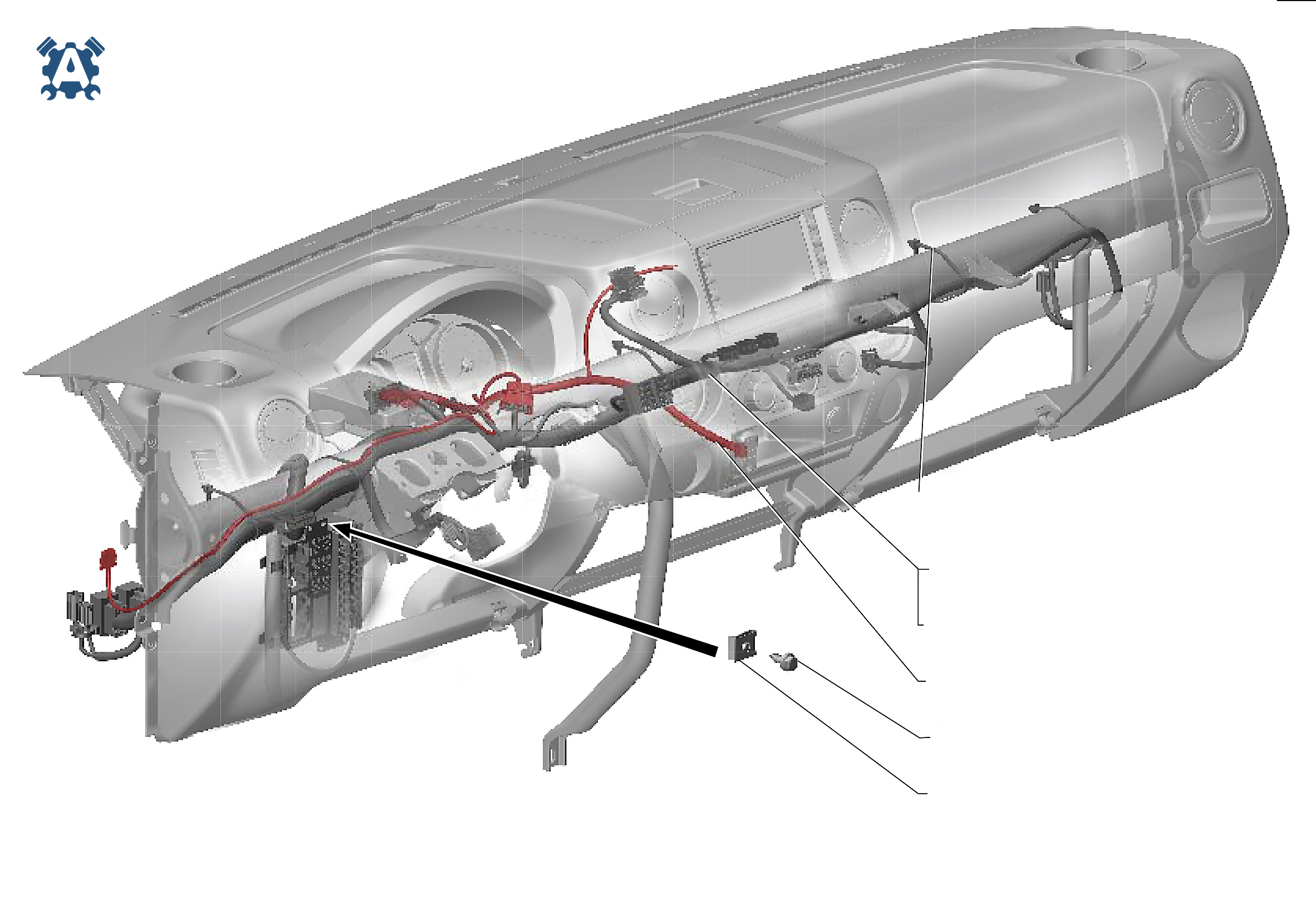

С41R13-3724006 Установка жгута по кабине ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R13-3724006-10 Установка жгута по кабине опция Кондиционер ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

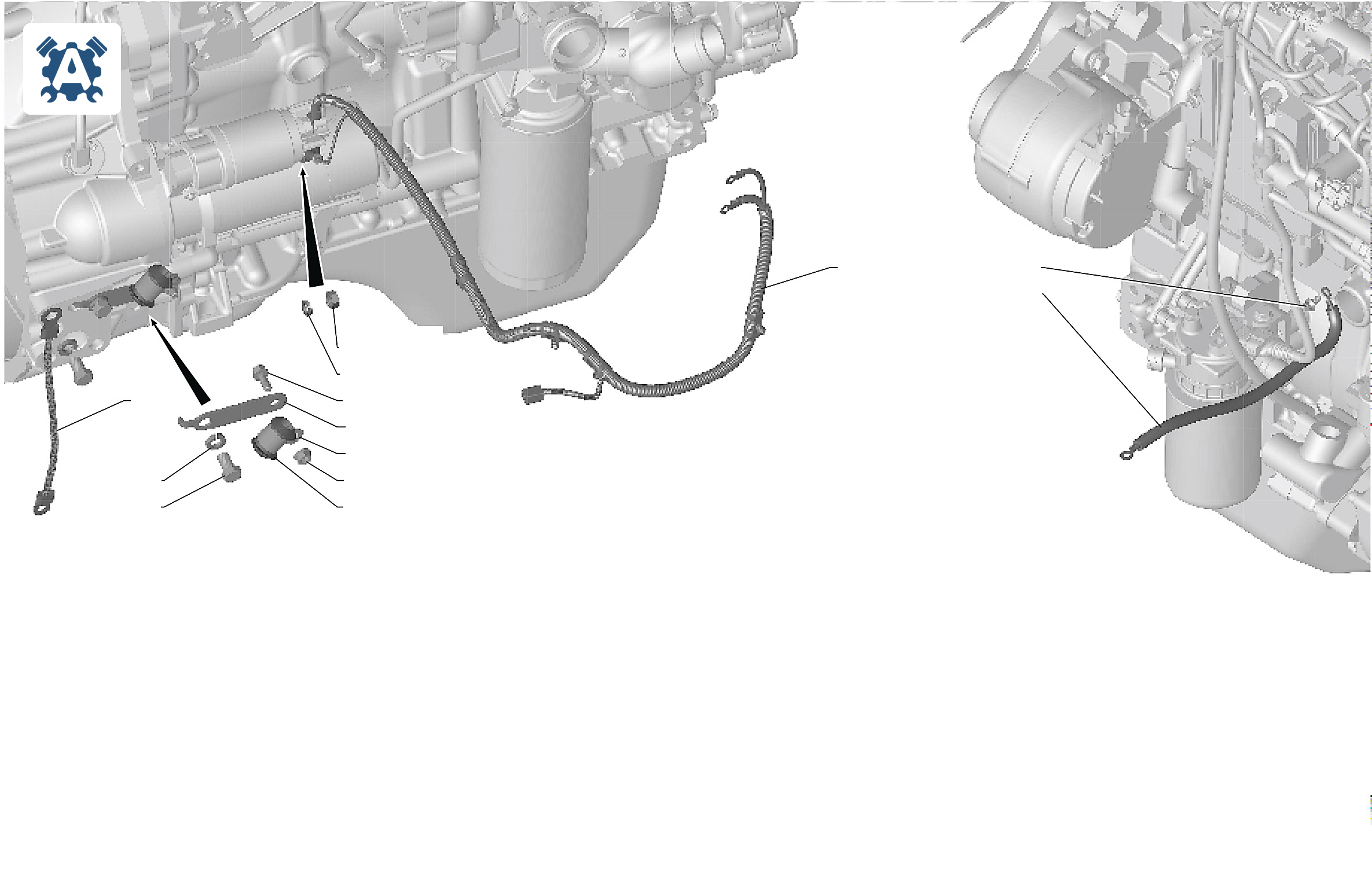

С41R13-3724004-10 Установка проводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | .А-14552 | Втулка | — | Заявка |
| 2 | 51-3724073-Б | Скоба | — | Заявка |
| 4 | 33098-3724088 | Кронштейн | — | Заявка |
| 5 или поз.18 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 10 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 11 | 201536-П29 | Болт М12х20 | — | Заявка |
| 12 или поз.1 | 250464-П29 | Гайка М5 | — | Заявка |
| 13 | 252133-П2 | Шайба 5T | — | Заявка |
| 14 | 252137-П2 | Шайба 12.ОТ | — | Заявка |
| 15 или поз.1 | 292103-31 | Гайка DIN М5 | — | Заявка |
| 16 или поз.1 | 290S023-71 | Болт DIN М8х20 | — | Заявка |
| 17 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 18 или поз.5 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 24 | С41R13.3724044 | Провод 44 | — | Заявка |
| 25 | С41R11.3724164 | Провод 164 | — | Заявка |
| 26 | С41R13.3724176-10 | Жгут 176 | — | Заявка |

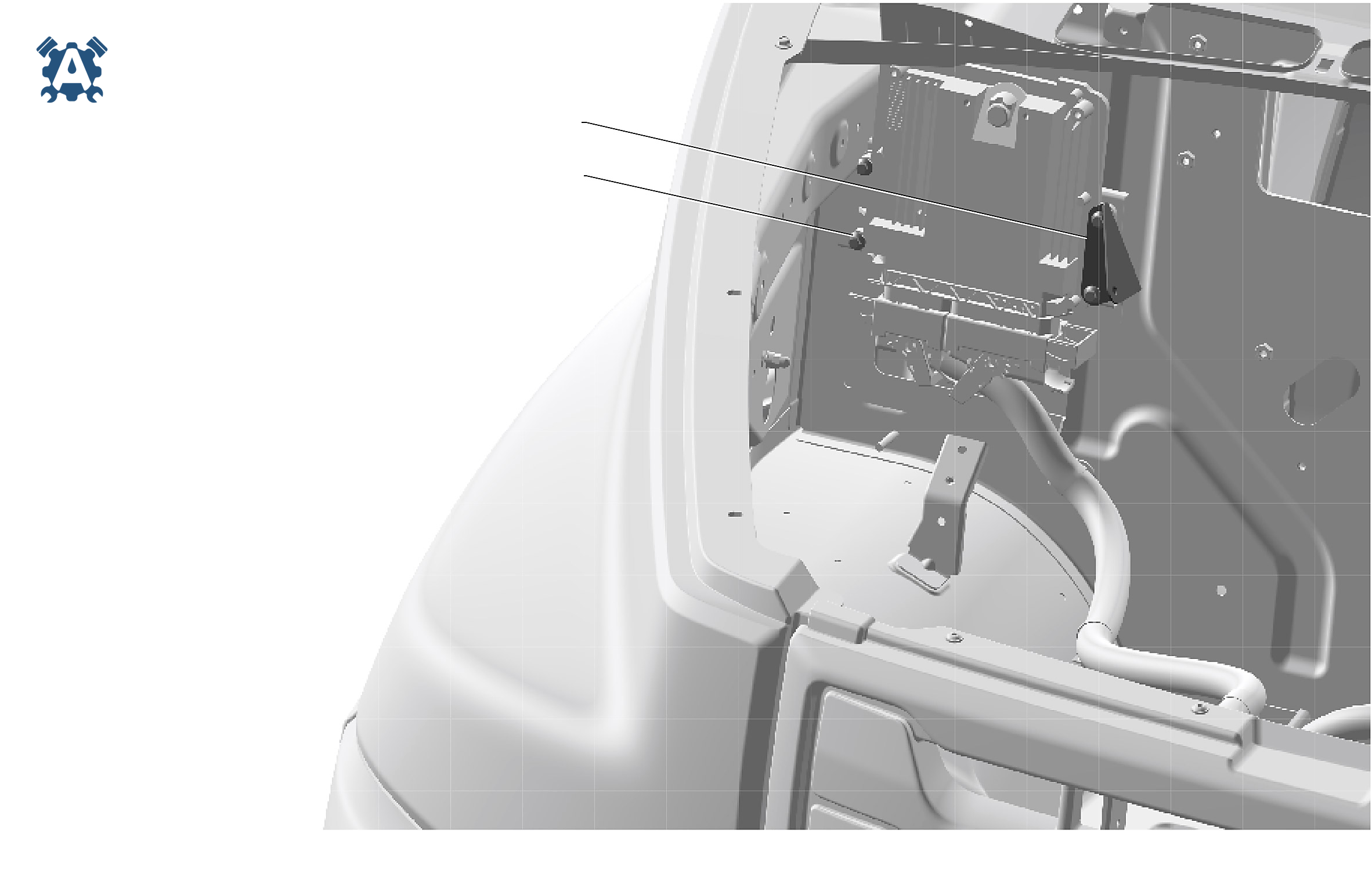

С41R13-3724005-10 Установка проводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 5 | 3302-5325316 | Гайка | — | Заявка |
| 6 | 3302-5325400 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 8 | A63R43.3724239-10 | Жгут 239 опция Устройство ЭВ "ЭРА ГЛОНАСС" | — | Заявка |
| 16 | С41R13.3724229-30 | Жгут 229 | — | Заявка |
| 17 | С41R13.3724229-40 | Жгут 229 опция Горный тормоз | — | Заявка |
| 18 | 45 3114 9925 | Поясок | — | Заявка |

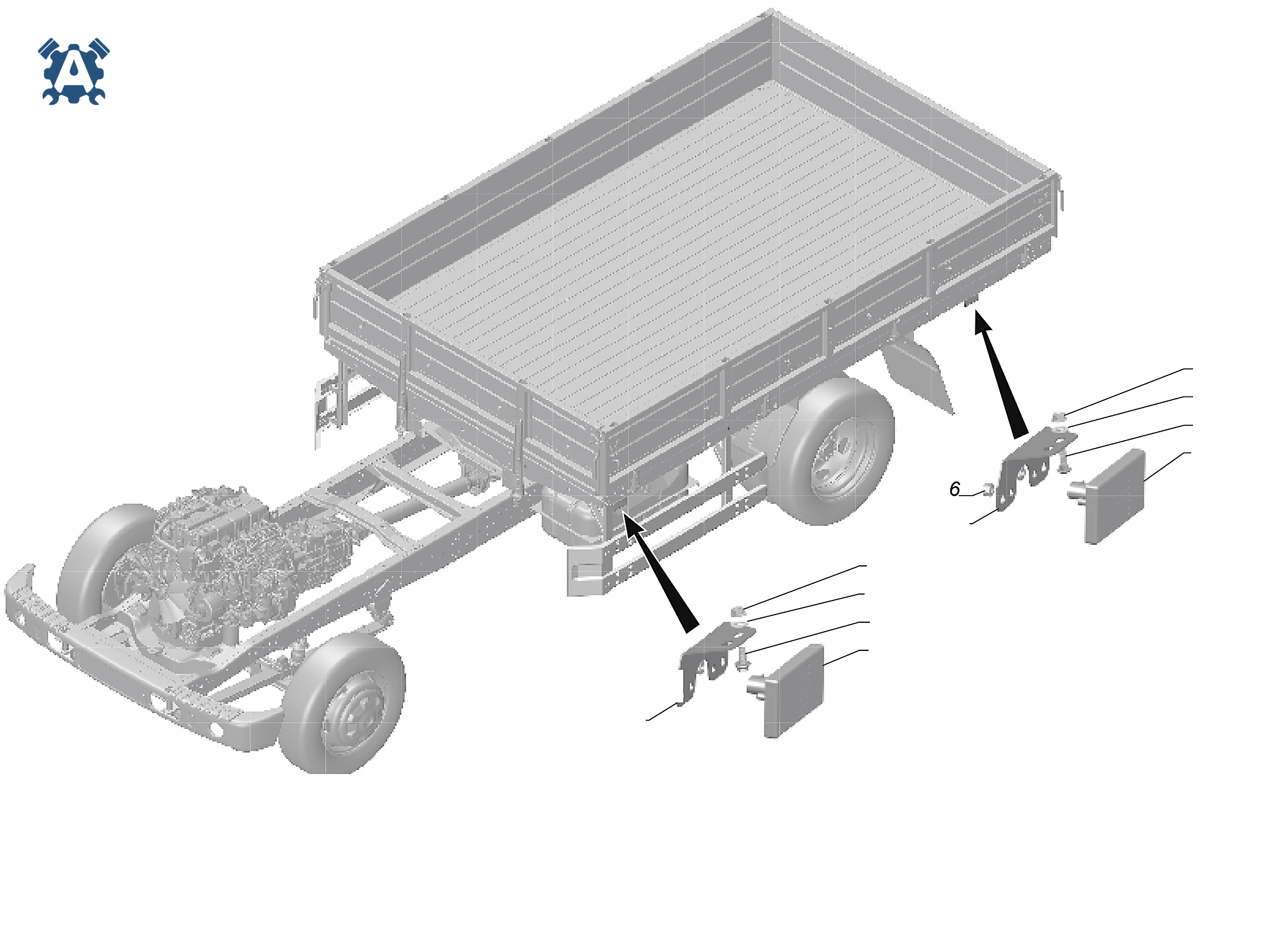

С41R11-3726002 Установка светосигнальной аппаратуры ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

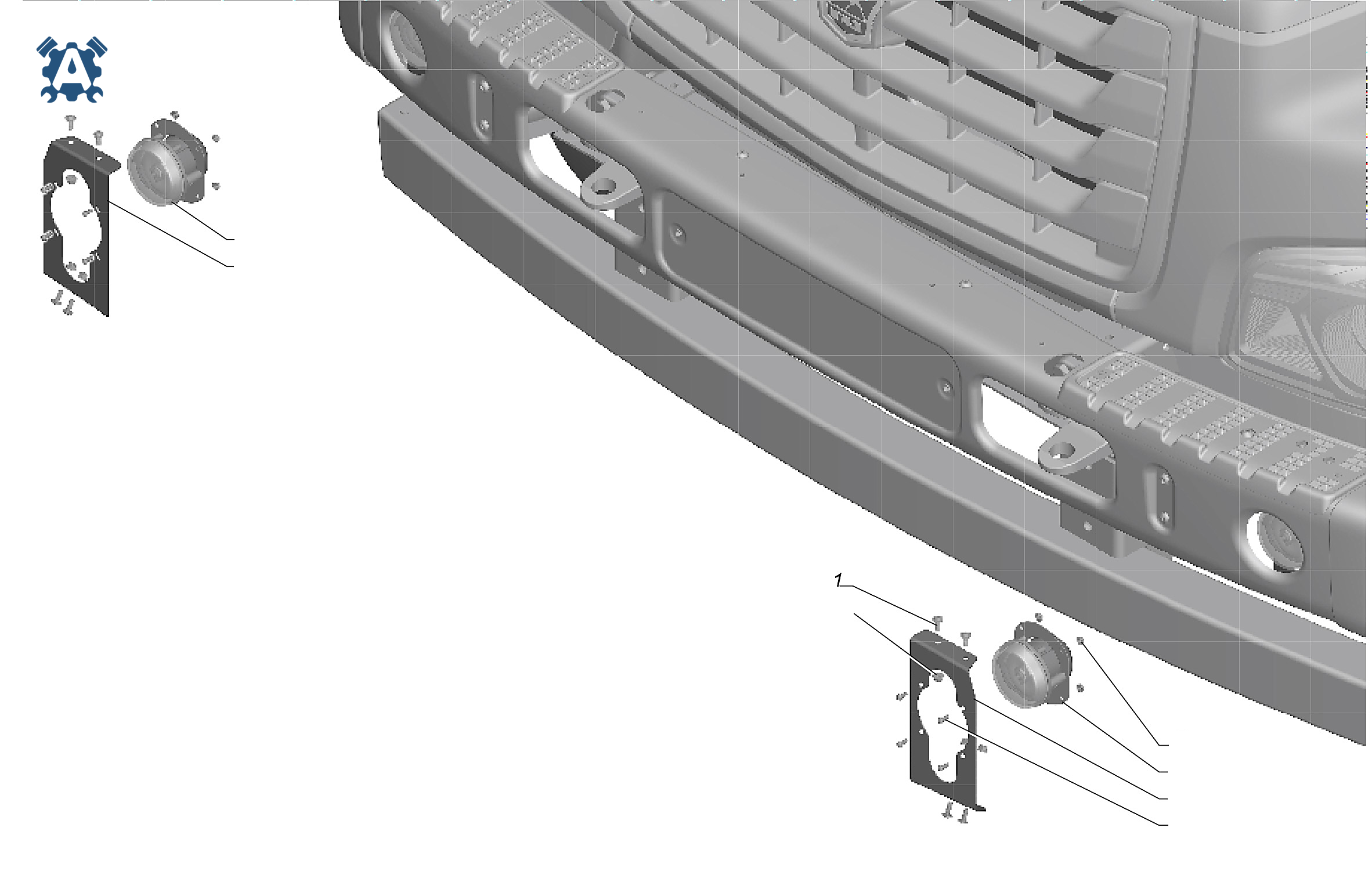

С41R11-3743001 Установка противотуманных фар опция Противотуманные фары ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 290D711-77 | Винт ISO 7380-2-М6х16-08.8-A3T | — | Заявка |
| 2 | С41R11-3743116 | Кронштейн противотуманной фары правый | — | Заявка |
| 3 | С41R11-3743117 | Кронштейн противотуманной фары левый | — | Заявка |
| 4 или поз.5 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 5 или поз.4 | 292352-31 | Гайка DIN 6923-М6-6-A3L | — | Заявка |
| 6 | 45 9432 1080 | Винт М5х12 | — | Заявка |
| 7 | .1/38318/01 | Гайка фланцевая М5 | — | Заявка |
| 8 | С41R11.3743010 | Фара противотуманная | — | Заявка |

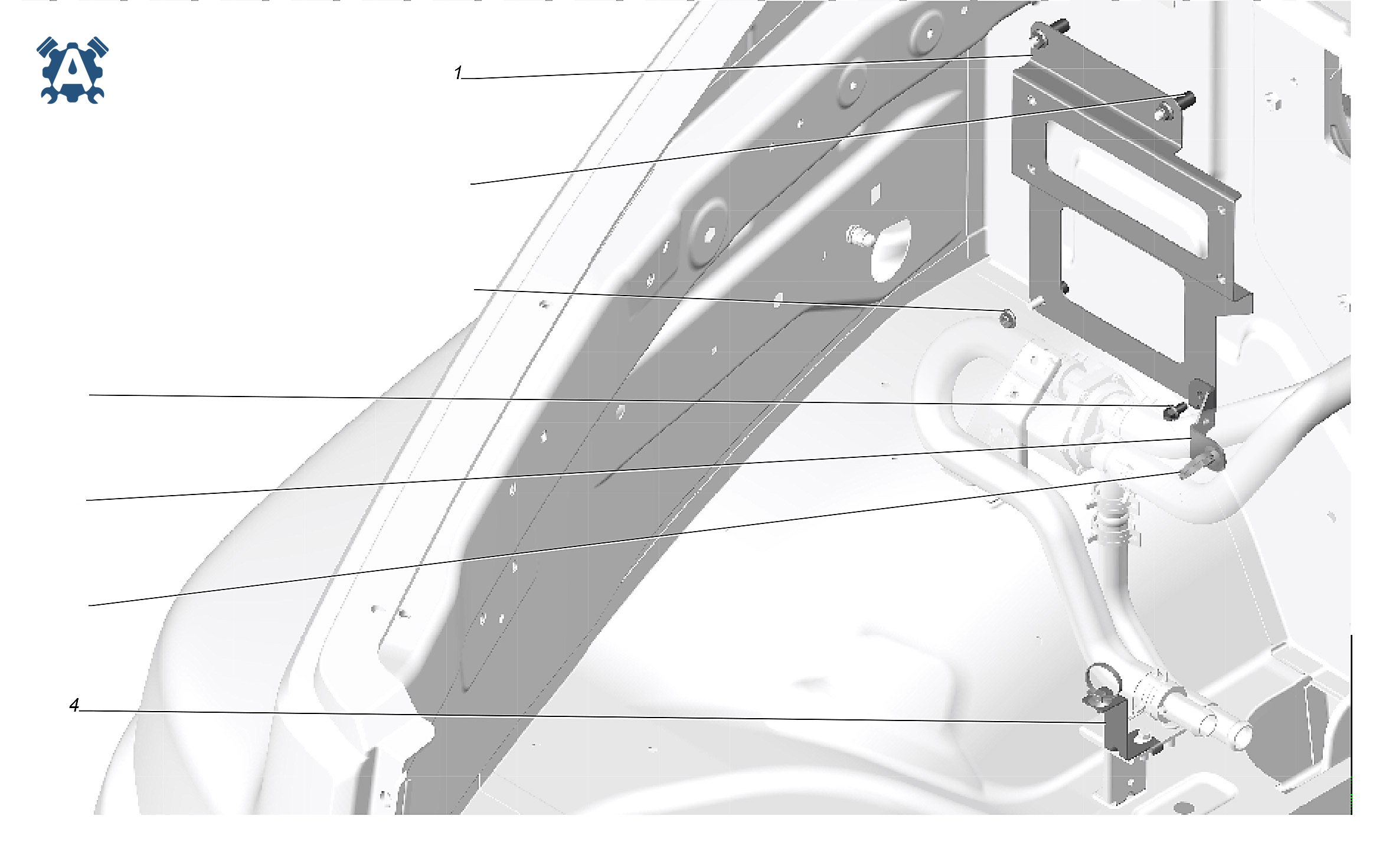

С41R13-3761001-40 Установка блока управления двигателем ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R13-3761002 Установка элементов системы управления двигателем ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-3761190 | Кронштейн | — | Заявка |
| 4 | C41R11-3761010 | Кронштейн | — | Заявка |
| 5 | A21R23-3761063 | Втулка | — | Заявка |
| 6 | С41R13-3761196 | Кронштейн | — | Заявка |
| 7 или поз.11 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 10 | 290S011-71 | Болт DIN М6х12 | — | Заявка |
| 11 или поз.7 | 292352-31 | Гайка DIN М6 | — | Заявка |
| 14 | 3302.3724528 | Хомут | — | Заявка |

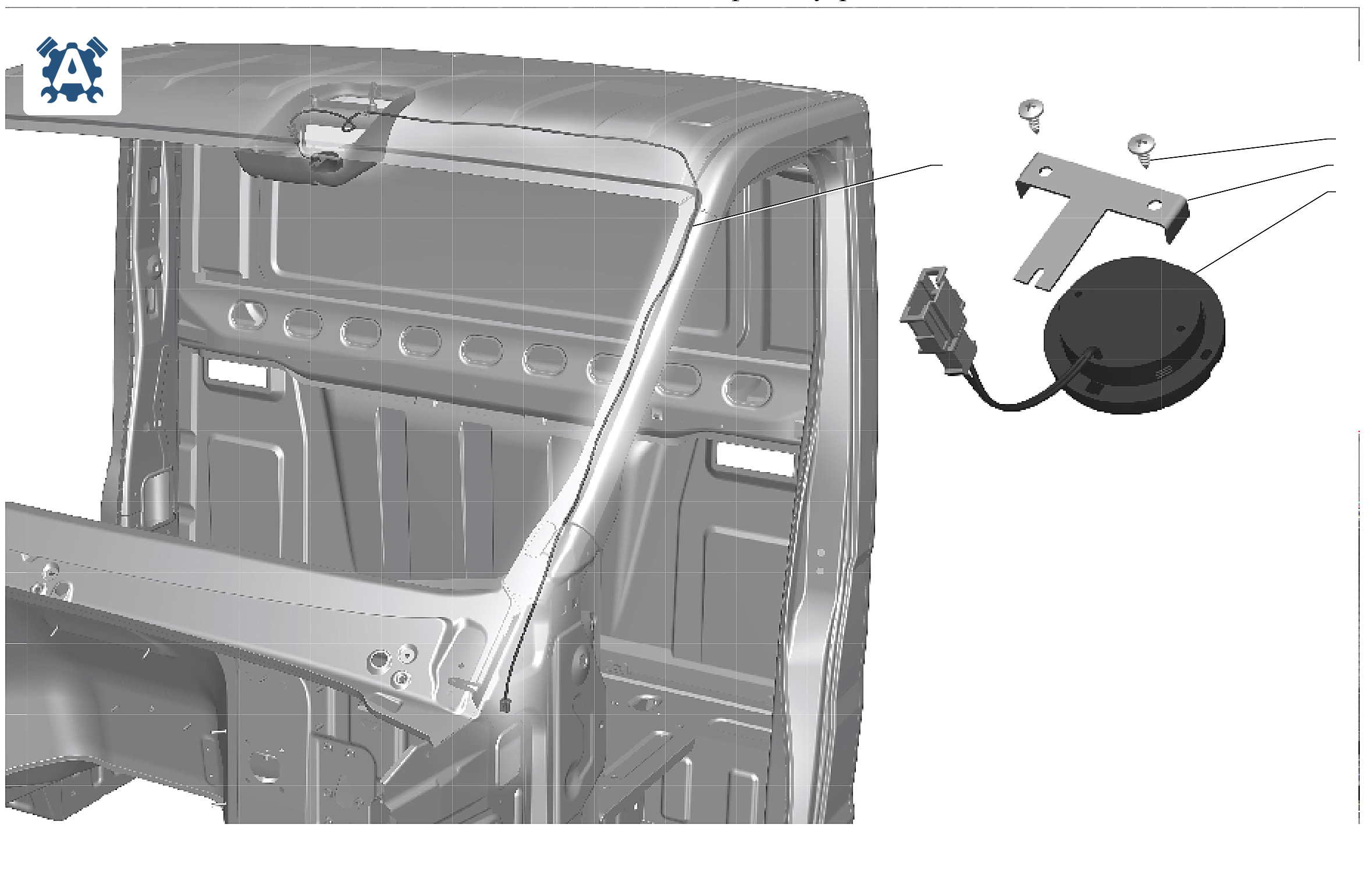

A21R23-3763002 Установка громкоговорителя системы "ЭРА ГЛОНАСС" опция Устройство ЭВ "ЭРА ГЛОНАСС" ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

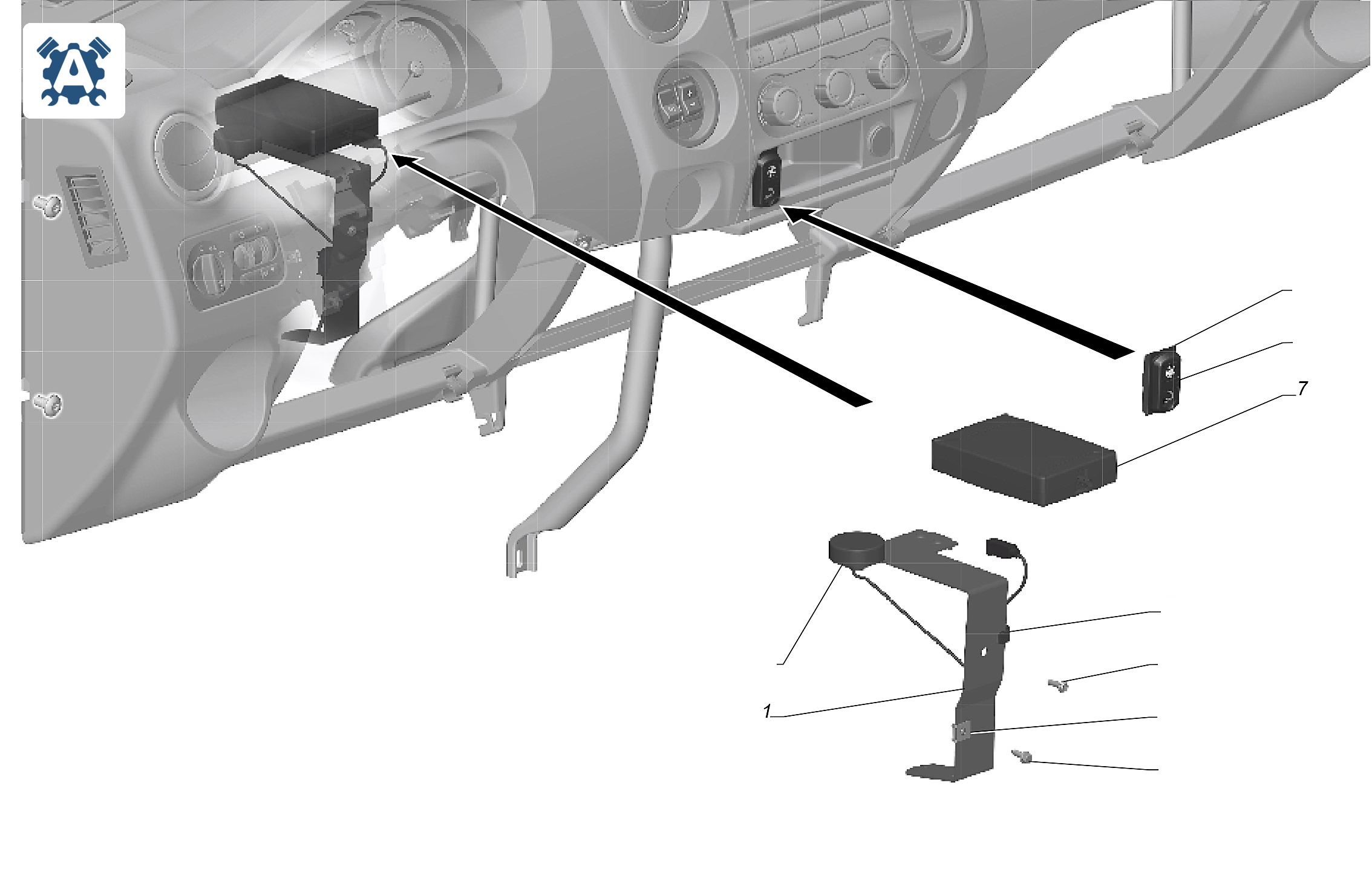

A21R23-3763005 Установка компонентов системы "ЭРА ГЛОНАСС" опция Устройство ЭВ "ЭРА ГЛОНАСС" ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-3763190 | Кронштейн | — | Заявка |
| 2 | A21R23-3763240 | Основание кнопки | — | Заявка |
| 3 | 3302-5325316 | Гайка | — | Заявка |
| 4 | 3302-5325400 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 5 | 290D701-71 | Винт ISO 7380-2-M5x16-08.8-A3L | — | Заявка |
| 6 | .082653-0-05 | Поясок с клипсой | — | Заявка |
| 7 | A21R23.3763100-10 | Блок ЭРА ГЛОНАСС | — | Заявка |
| 8 | A21R23.3763130-10 | Блок интерфейса пользователя | — | Заявка |
| 9 | A21R23.3763140 | Антенна Глонасс/GPS | — | Заявка |

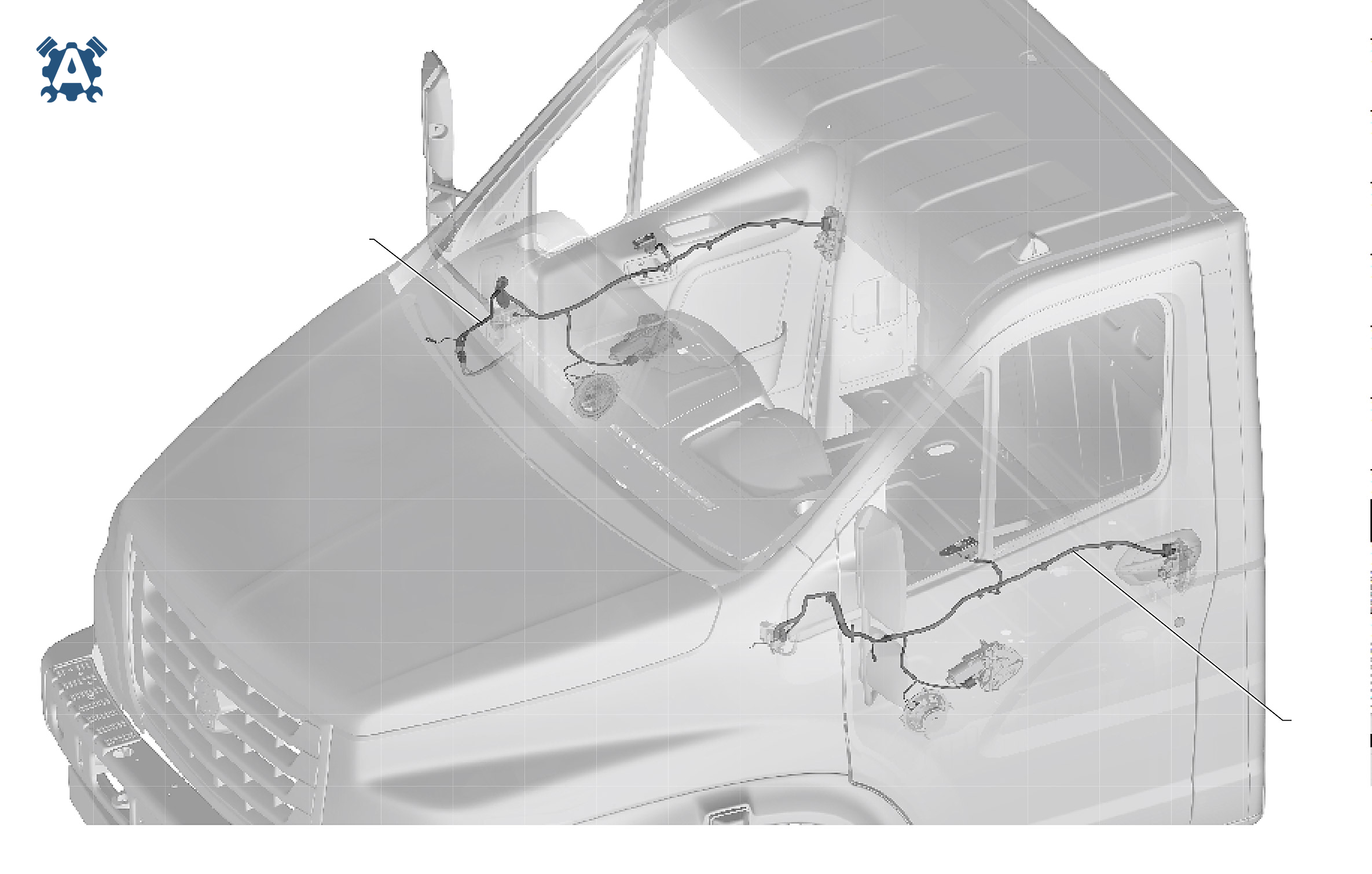

С41R11-3770002 Установка проводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

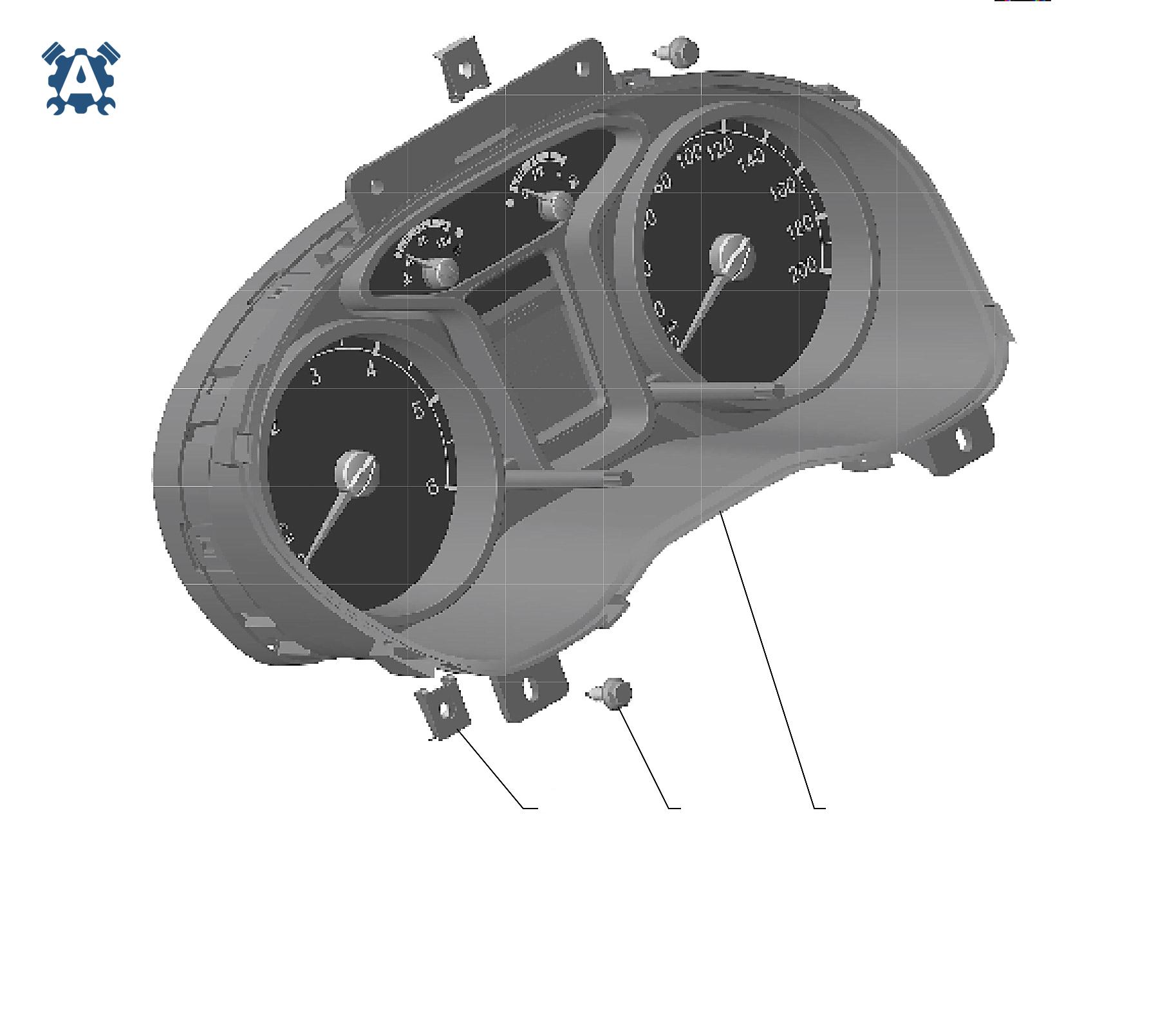

С41R13-3801005 Установка комбинации приборов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-3827001 Установка датчика указателя уровня топлива ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
33096-3839001 Установка датчика засоренности воздушного фильтра ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
A21R22-3846002 Установка датчика уровня охлаждающей жидкости ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | .КДБА.407721.001 | Датчик уровня охлаждающей жидкости | — | Заявка |

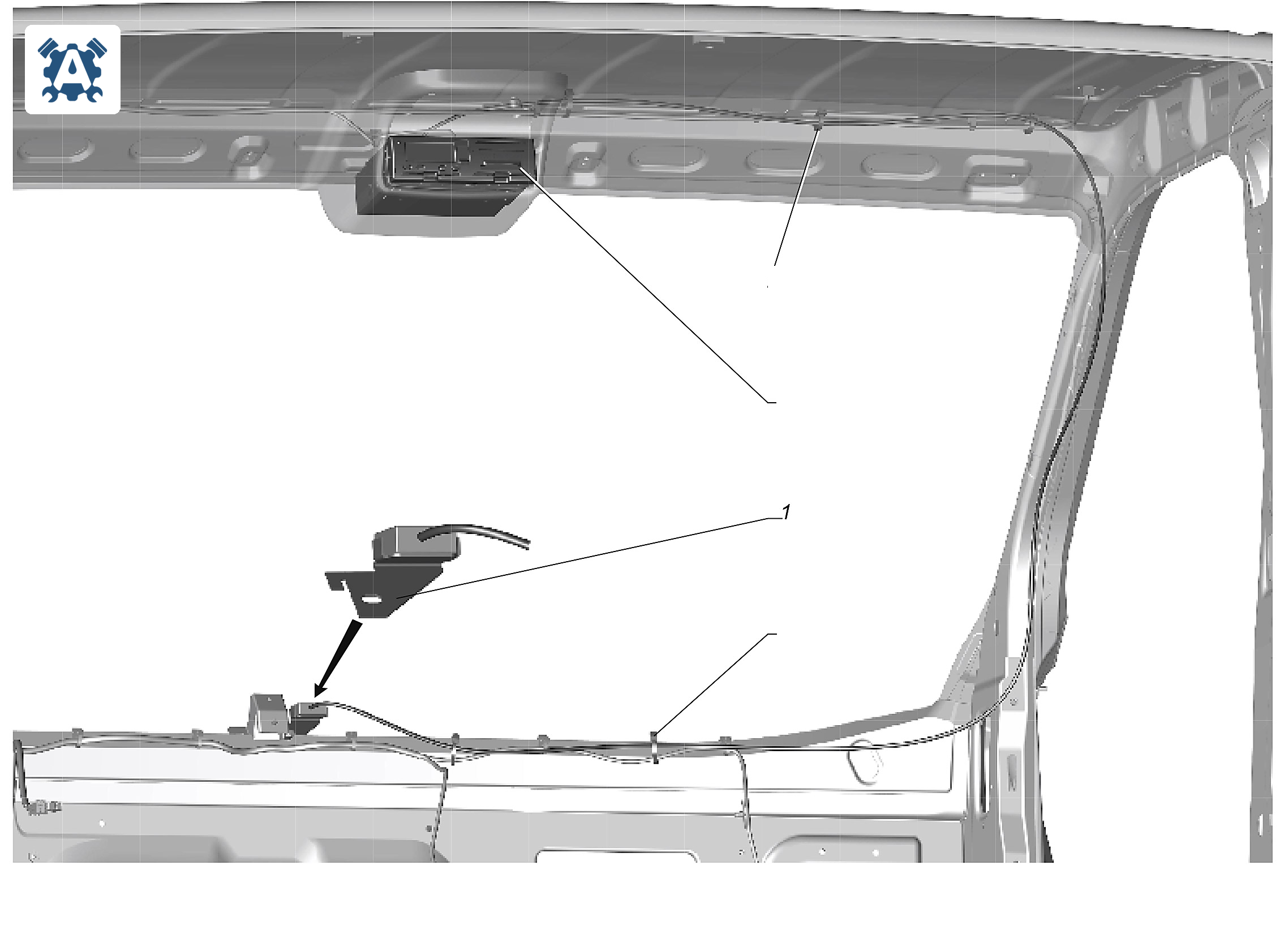

С41R11-3848002 Установка тахографа опция Тахограф-стандарт ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

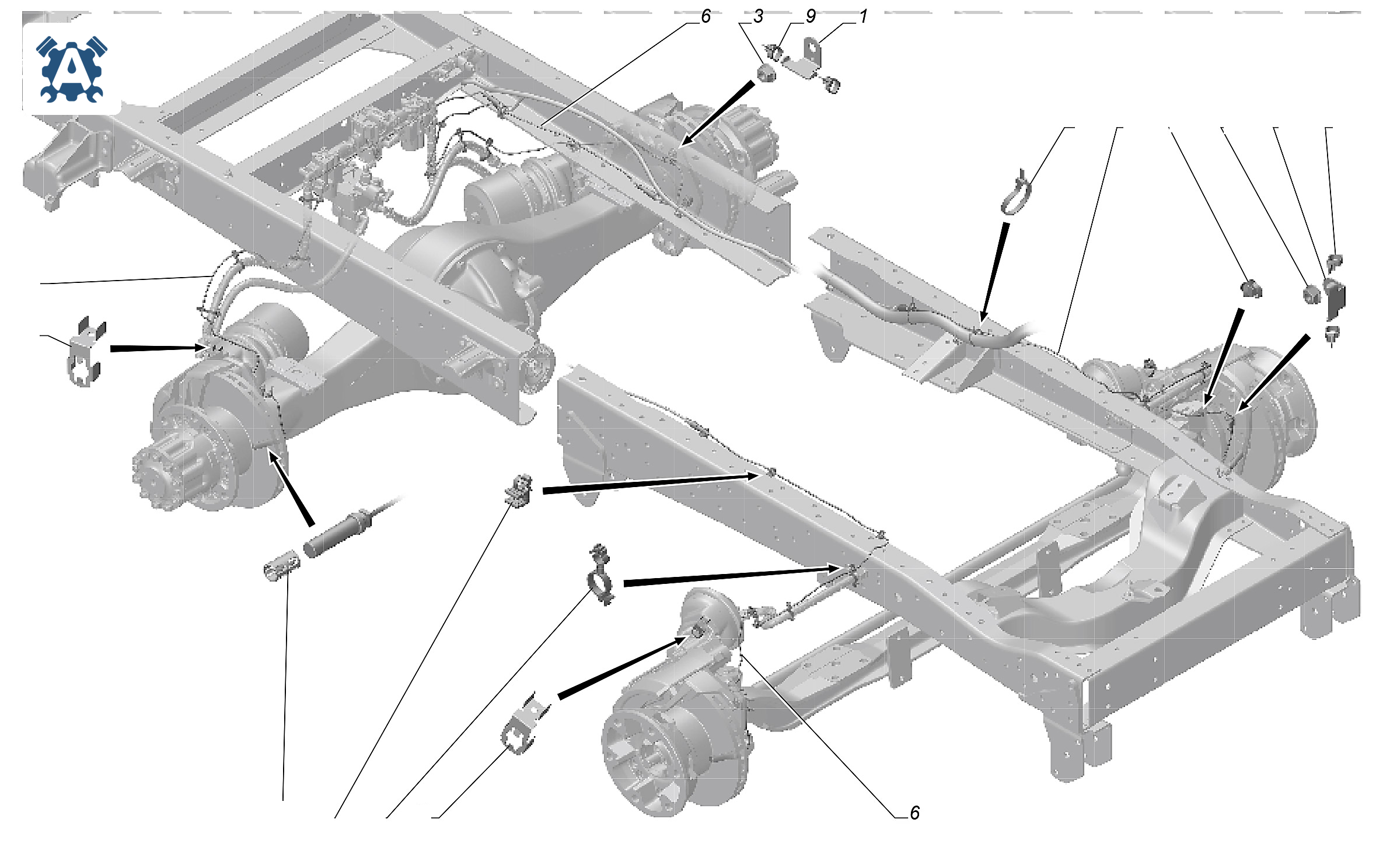

С41R11-3862001 Установка датчиков АБС ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 33104-3862276 | Поддержка кабеля | — | Заявка |
| 2 | С41R11-3862280 | Кронштейн | — | Заявка |
| 3 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 4 | .081588.800.070 | Поясок | — | Заявка |
| 5 | .175149.000 | Хомут | — | Заявка |
| 6 | .4410329000 | Датчик АБС прямой с кабелем | — | Заявка |
| 7 | .8997598154 | Втулка обжимная | — | Заявка |
| 8 | 3309.3724653 | Поясок с клипсой | — | Заявка |
| 9 | 45 3114 9921 | Поясок | — | Заявка |

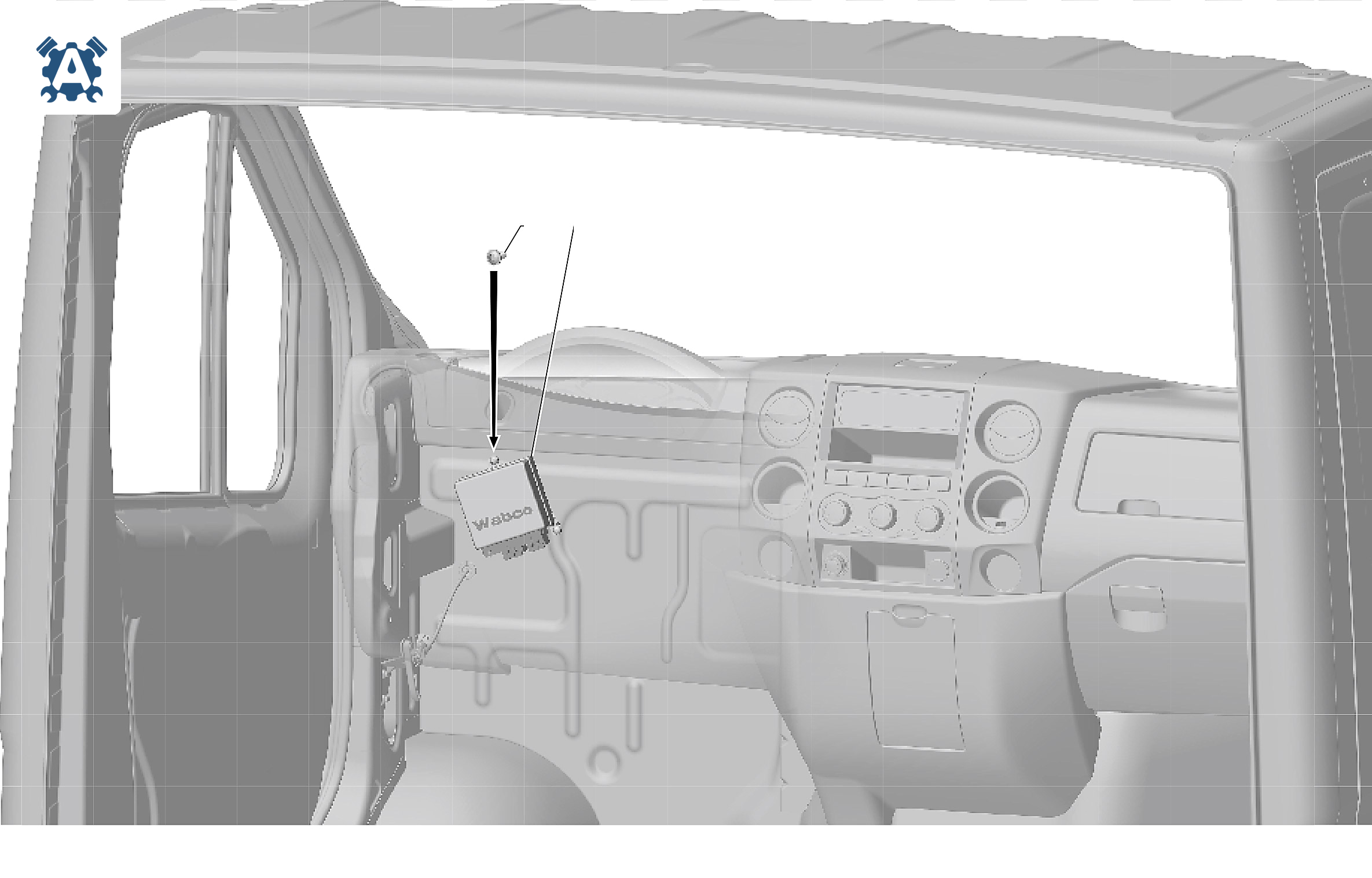

С41R11-3862002 Установка блока управления АБС ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

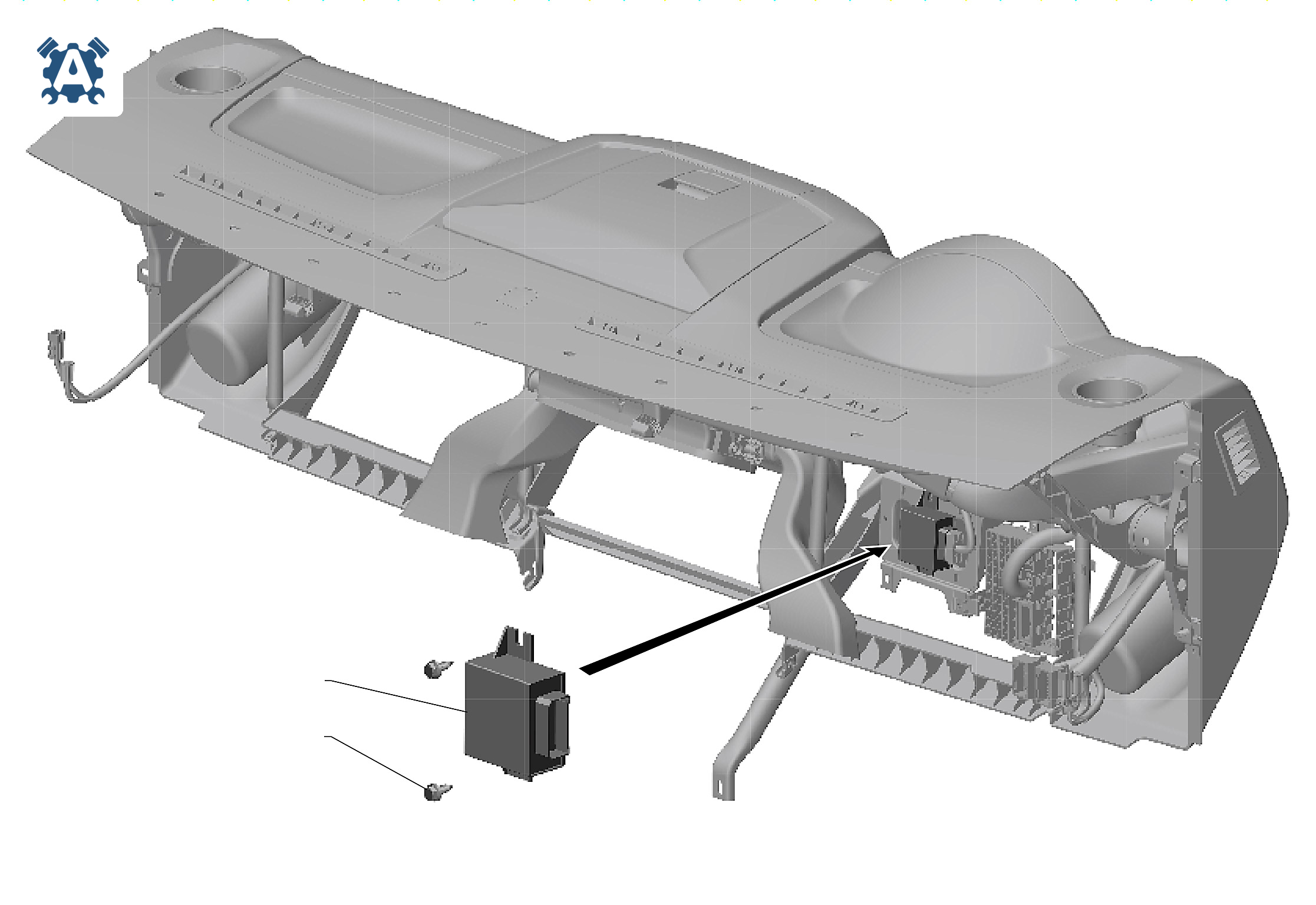

С41R11-3867005 Установка блока управления замками дверей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-3901001 Установка деталей крепления инструмента ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 52-3901217 | Зажим монтажных лопаток | — | Заявка |
| 2 или поз.5 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 3 или поз.4 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 4 или поз.3 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 5 или поз.2 | 292352-31 | Гайка DIN 6923-М6-6-A3L | — | Заявка |
| 6 | С41R11.3901207 | Лопатка монтажная и вороток гидродомкрата | — | Заявка |

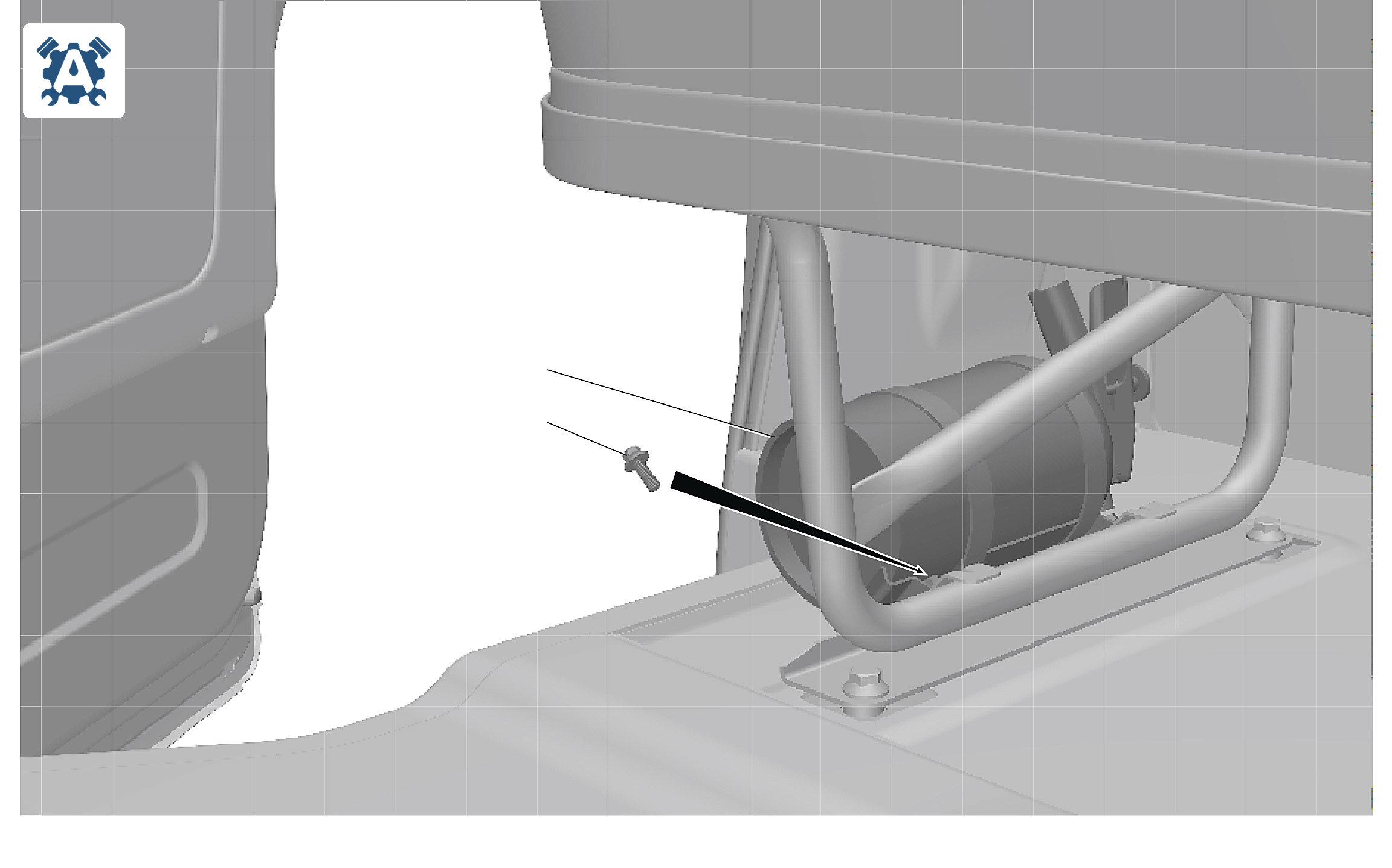

A21R23-3910001 Установка огнетушителя опция Огнетушитель ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

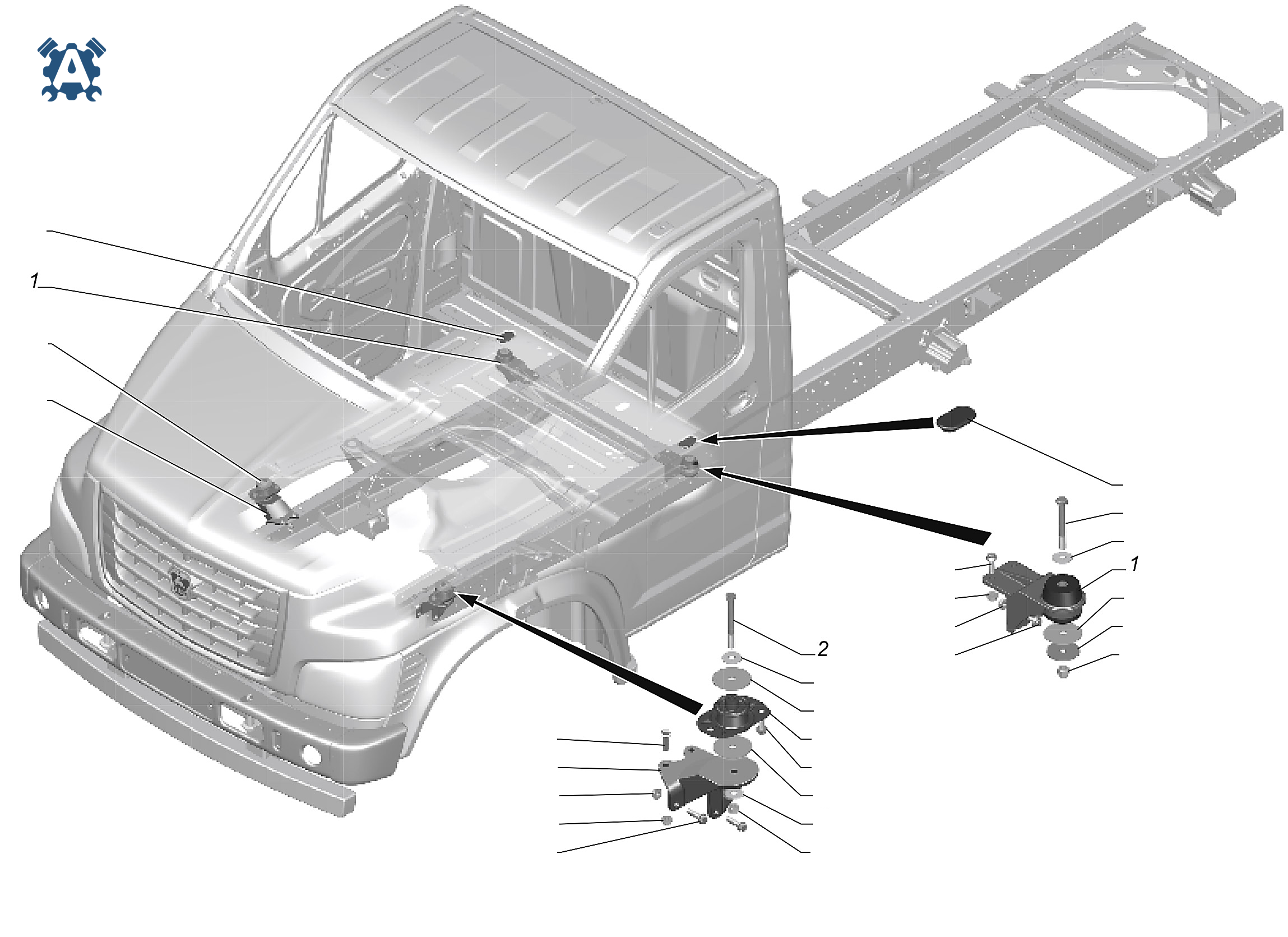

С41R11-5000001 Установка деталей кабины ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-5001040 | Кронштейн крепления кабины задний | — | Заявка |
| 2 | 290959-П2 | Болт М12х1,25х108 | — | Заявка |
| 3 | 293577-П29 | Шайба 12,5 | — | Заявка |
| 4 | 297177-П29 | Шайба 12 | — | Заявка |
| 5 | 3302-1001062 | Шайба | — | Заявка |
| 6 | С41R11-5001012 | Кронштейн крепления кабины передний правый | — | Заявка |
| 7 | 3307-8120296 | Заглушка | — | Заявка |
| 8 | С41R11-5001013 | Кронштейн крепления кабины передний левый | — | Заявка |
| 10 | 290S035-71 | Болт DIN EN 1662-М10х20-8.8-A3L | — | Заявка |
| 11 | 290S751-81 | Болт DIN 960-М12х1,25х100-10.9-A-A3L | — | Заявка |
| 12 или поз.1 | 45 9377 1165 | Болт М10х30 | — | Заявка |
| 13 или поз.1 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 14 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 15 или поз.1 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 16 или поз.1 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 17 или поз.1 | 292213-51 | Гайка DIN 985-М12х1,25-8-A3L | — | Заявка |
| 18 или поз.1 | 45 9377 1167 | Болт М10х35 | — | Заявка |
| 19 или поз.1 | 290S038-71 | Болт DIN EN 1662-М10х35-8.8-A3L | — | Заявка |
| 20 | А21R23.5001330 | Опора кабины | — | Заявка |

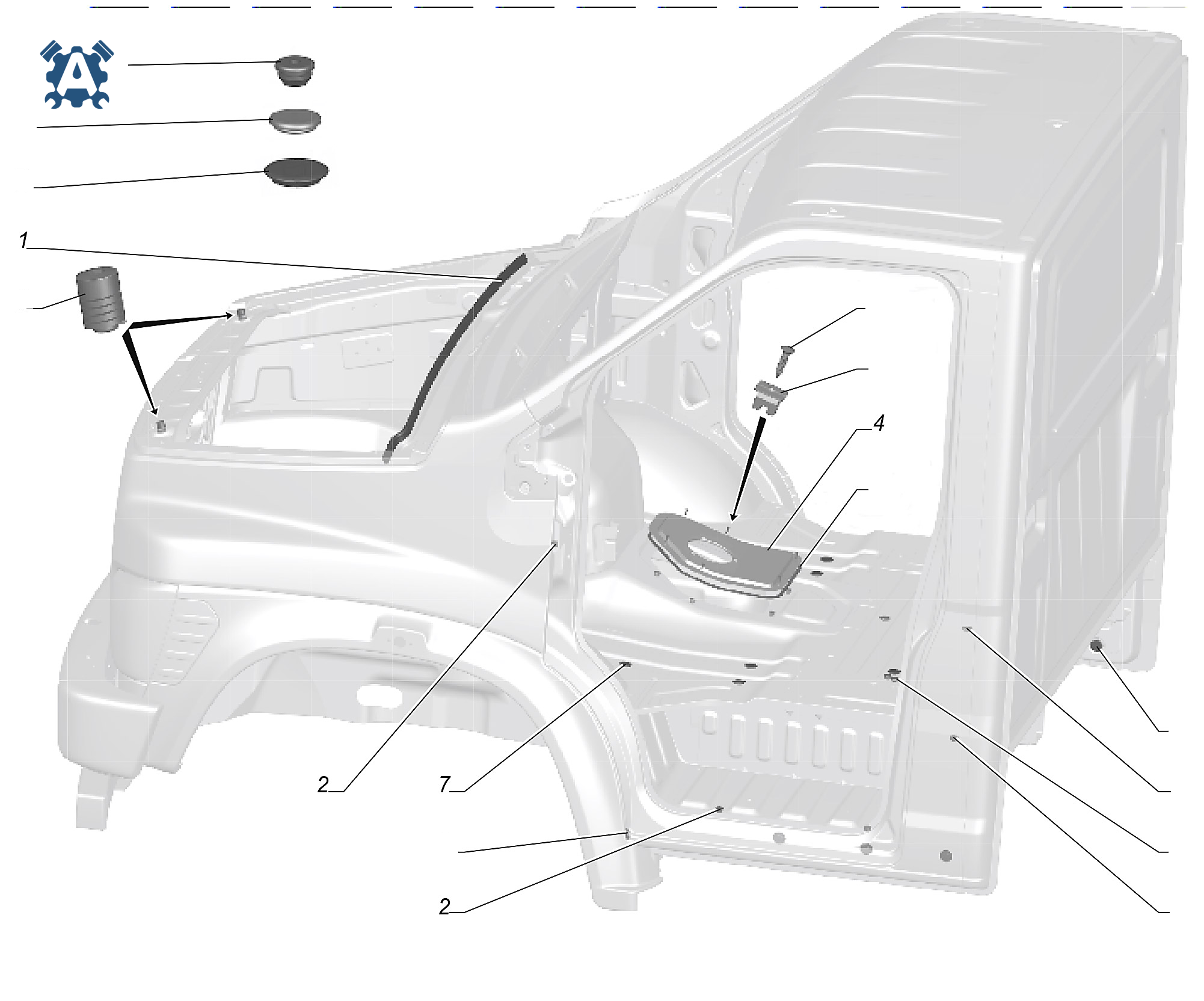

С41R13-5000002 Установка деталей кабины ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8402200 | Уплотнитель капота задний | — | Заявка |
| 2 | 24-2801203 | Заглушка | — | Заявка |
| 3 | 21-5101582 | Заглушка | — | Заявка |
| 4 | С41R11-5101136-10 | Крышка люка пола | — | Заявка |
| 5 | A21R23-5107030 | Прокладка крышки люка пола | — | Заявка |
| 6 | 3302-5301594 | Гайка | — | Заявка |
| 7 | 24-6106060 | Заглушка отверстия крепления петли передней двери | — | Заявка |
| 8 | С41R11-8402208 | Буфер капота | — | Заявка |
| 10 | .704.00.490-16 | Винт 4х16 | — | Заявка |

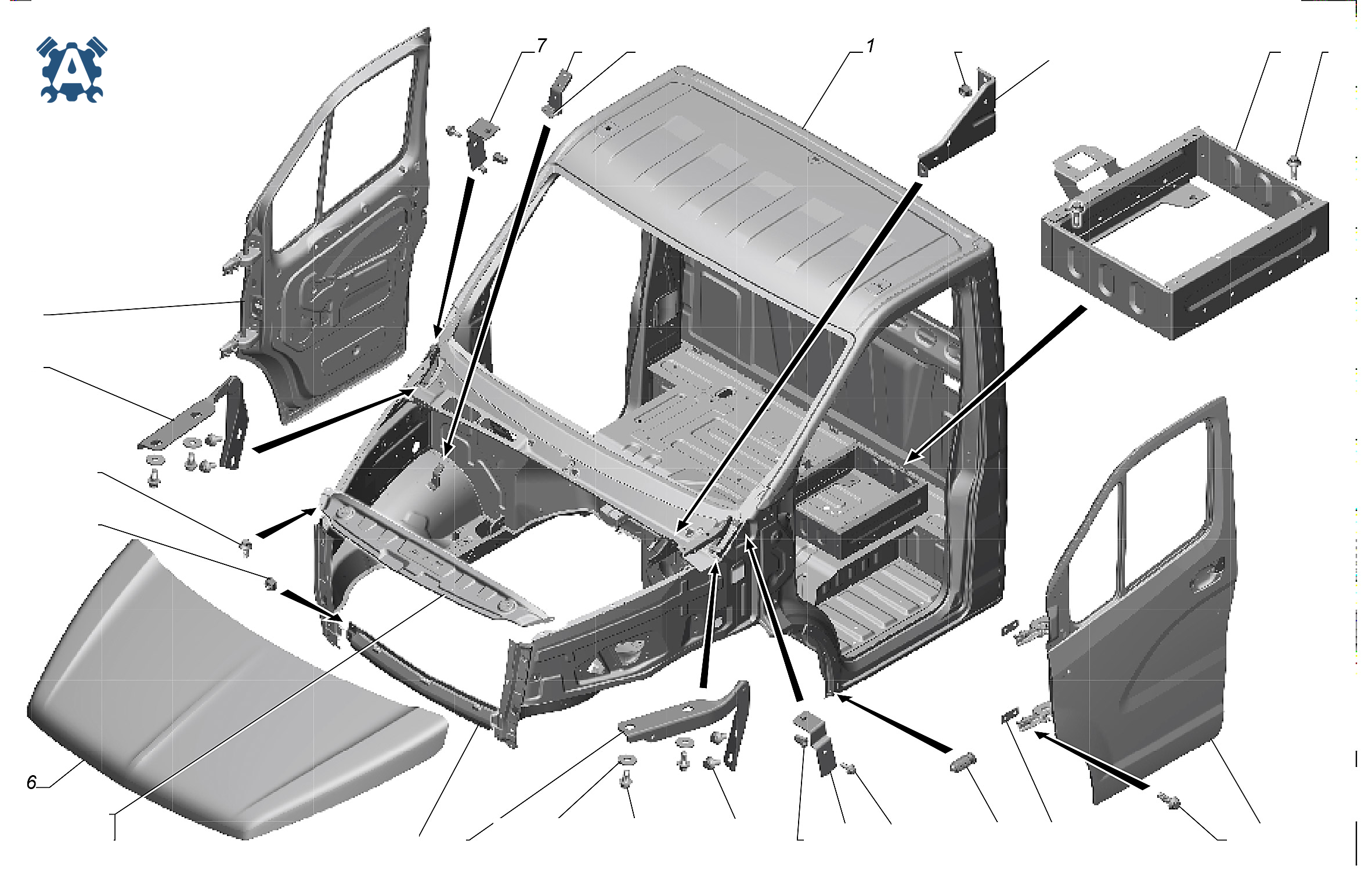

С41R11-5000022 Кабина без окраски и обивки ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| - | С41R11-5000016-10 | Кабина бондеризованная, грунтованная с обмазкой | — | Заявка |
| - | С41R11-5000016 | Кабина бондеризованная, грунтованная с обмазкой | — | Заявка |
| - | C41R11-5000014 | Кабина окрашенная без обивки | — | Заявка |
| - | C41R11-5000014-10 | Кабина окрашенная без обивки - опция Окно заднее | — | Заявка |
| - | C41R13-5000012-60 | Кабина окрашенная и обитая | — | Заявка |
| - | C41R13-5000011 | Кабина окрашенная и обитая с сиденьями | — | Заявка |
| - | C41R11-5000020 | Кабина отрихтованная | — | Заявка |
| - | C41R11-5000020-10 | Кабина отрихтованная | — | Заявка |
| 1 | С41R11-5000024 | Кабина сварка | — | Заявка |
| 2 | С41R11-6100014 | Дверь правая сварка | — | Заявка |
| 3 | С41R11-6100015 | Дверь левая сварка | — | Заявка |
| 4 | С41R11-6801010 | Основание сиденья | — | Заявка |
| 5 | С41R11-8120190 | Кронштейн крана отопителя | — | Заявка |
| 6 | С41R11-8402012 | Капот | — | Заявка |
| 7 | С41R11-8403130 | Кронштейн | — | Заявка |
| 8 | С41R11-8407012 | Петля капота правая | — | Заявка |
| 9 | С41R11-8407013 | Петля капота левая | — | Заявка |
| 13 | А21R22-1311113 | Кронштейн | — | Заявка |
| 14 или поз.2 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 15 | А21R23-6106046 | Прокладка петли на кузове | — | Заявка |
| 16 | С41R11-8401112 | Панель облицовки радиатора | — | Заявка |
| 17 | С41R11-8401118 | Панель облицовки радиатора верхняя | — | Заявка |
| 20 или поз.2 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 21 или поз.2 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 22 или поз.2 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 23 или поз.2 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 24 | A22R23-6206430 | Болт М12х38 | — | Заявка |
| 27 или поз.1 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 29 | 252038-П29 | Шайба 8 | — | Заявка |
| 31 | 299393-21 | Заклепка ISO 5х8 | — | Заявка |
| 33 | .SWВ-236.0 | Шпилька приварная 5x14 | — | Заявка |
| 34 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 36 | С41R11-8401118-10 | Панель облицовки радиатора верхняя опция Кондиционер | — | Заявка |
С41R11-5000022-10 Кабина без окраски и обивки ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-5000024-10 | Кабина сварка | — | Заявка |
| 2 | С41R11-6100014 | Дверь правая сварка | — | Заявка |
| 3 | С41R11-6100015 | Дверь левая сварка | — | Заявка |
| 4 | С41R11-6801010 | Основание сиденья | — | Заявка |
| 5 | С41R11-8120190 | Кронштейн крана отопителя | — | Заявка |
| 6 | С41R11-8402012 | Капот | — | Заявка |
| 7 | С41R11-8403130 | Кронштейн | — | Заявка |
| 8 | С41R11-8407012 | Петля капота правая | — | Заявка |
| 9 | С41R11-8407013 | Петля капота левая | — | Заявка |
| 13 | А21R22-1311113 | Кронштейн | — | Заявка |
| 14 или поз.2 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 15 | А21R23-6106046 | Прокладка петли на кузове | — | Заявка |
| 16 | С41R11-8401112 | Панель облицовки радиатора | — | Заявка |
| 17 | С41R11-8401118 | Панель облицовки радиатора верхняя | — | Заявка |
| 20 или поз.2 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 21 или поз.2 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 22 или поз.2 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 23 или поз.2 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 24 | A22R23-6206430 | Болт М12х38 | — | Заявка |
| 27 или поз.1 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 29 | 252038-П29 | Шайба 8 | — | Заявка |
| 31 | 299393-21 | Заклепка ISO 5х8 | — | Заявка |
| 33 | .SWВ-236.0 | Шпилька приварная 5x14 | — | Заявка |
| 34 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 36 | С41R11-8401118-10 | Панель облицовки радиатора верхняя опция Кондиционер | — | Заявка |
С41R11-5001040 Кронштейн крепления кабины задний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

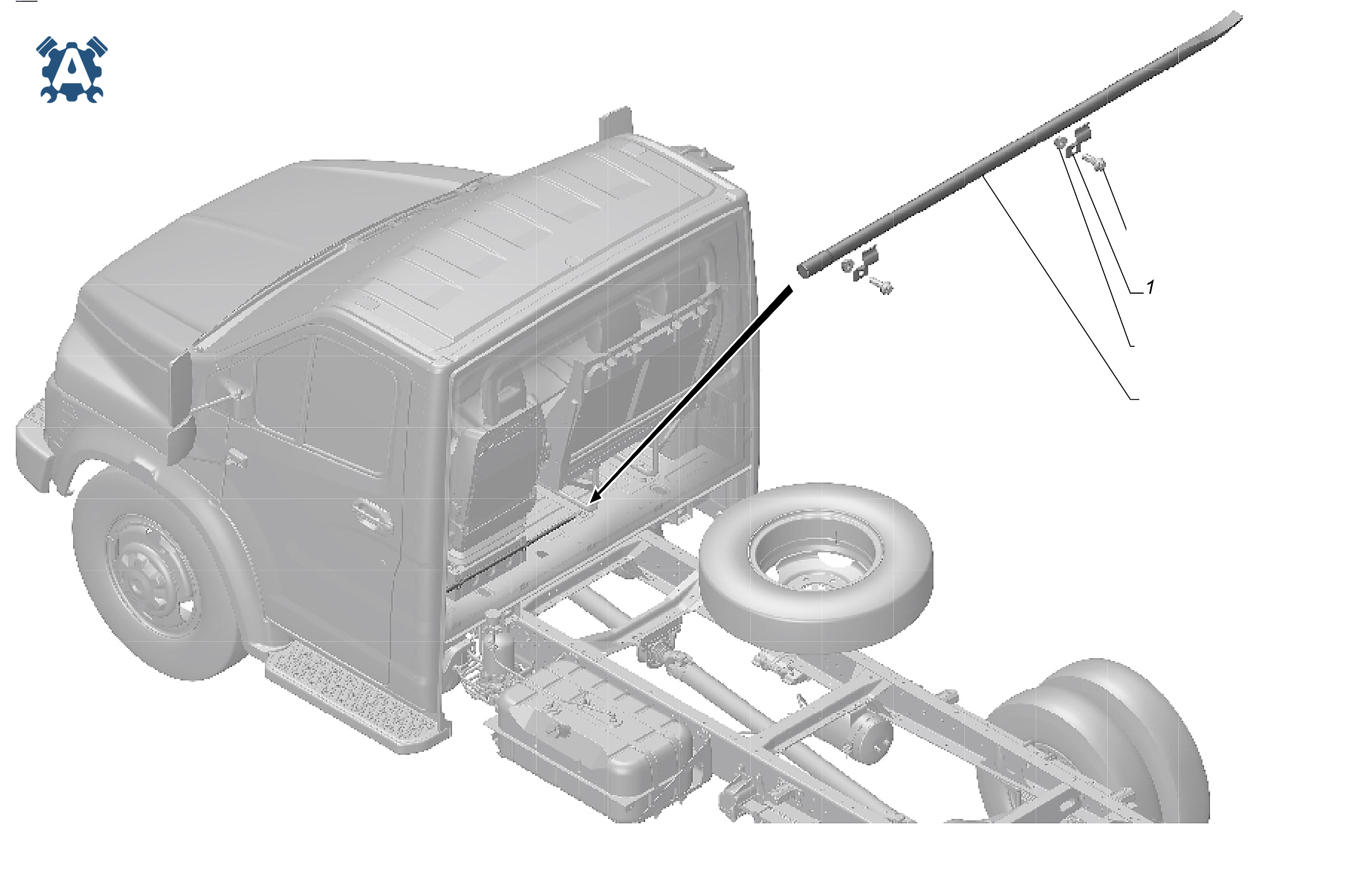

С41R11-5109001 Установка уплотнителей ковриков пола ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R13-5109002 Установка коврика пола ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-5109040 | Коврик пола задний | — | Заявка |
| 2 | С41R13-5109014 | Коврик пола | — | Заявка |
| 3 | А21R23-5109036 | Настил подножки правый | — | Заявка |
| 4 | А21R23-5109037 | Настил подножки левый | — | Заявка |
| 5 | А21R23-5109039 | Крышка настила подножки | — | Заявка |
| 6 | А21R23-5109116 | Пистон | — | Заявка |
| 7 | А21R23-5109118 | Держатель пистона | — | Заявка |
| 9 | .10506-ВК | Винт ST4,2х16 | — | Заявка |
| 10 | 3302-5112092 | Лист изоляционный №8 | — | Заявка |

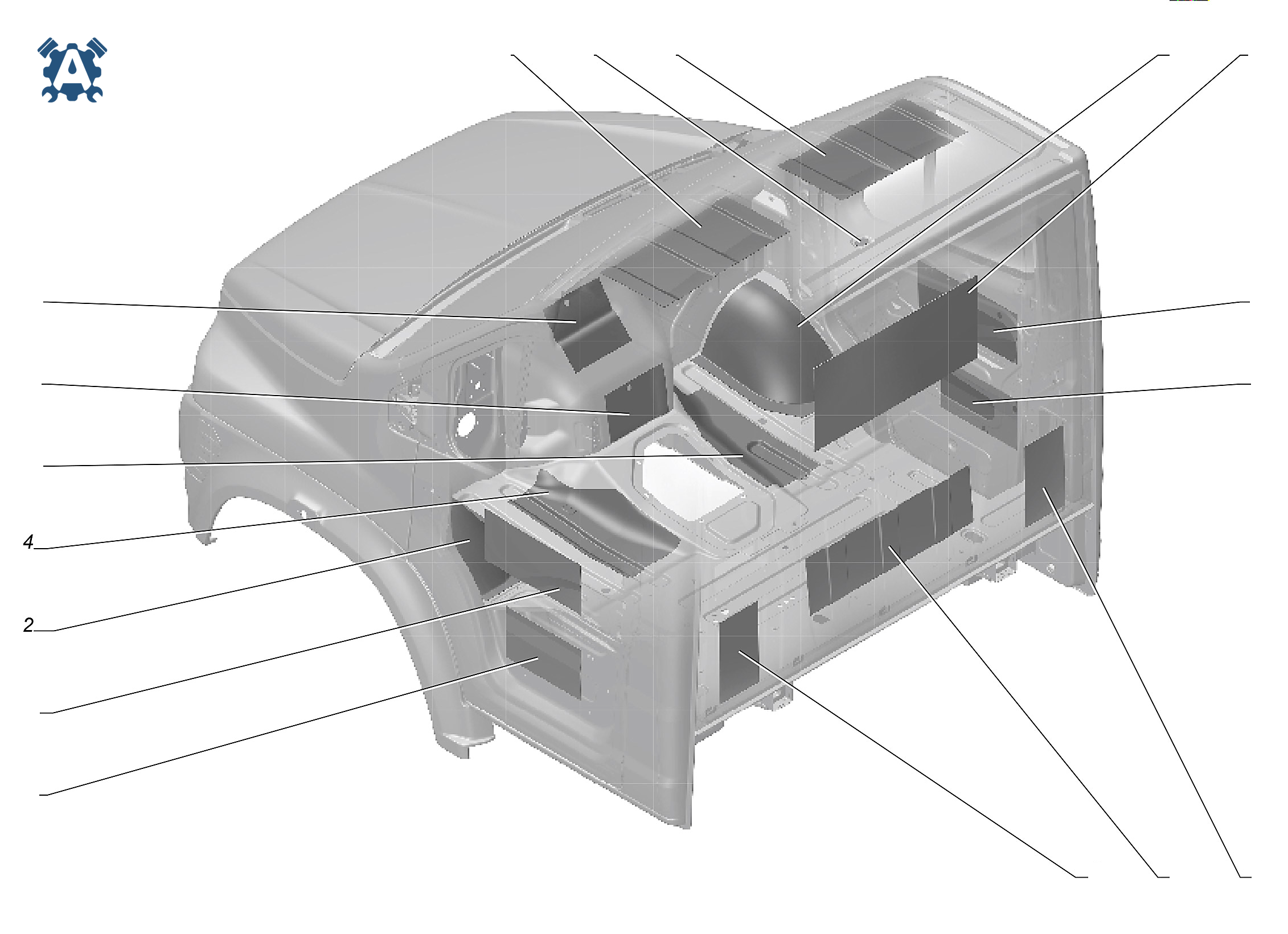

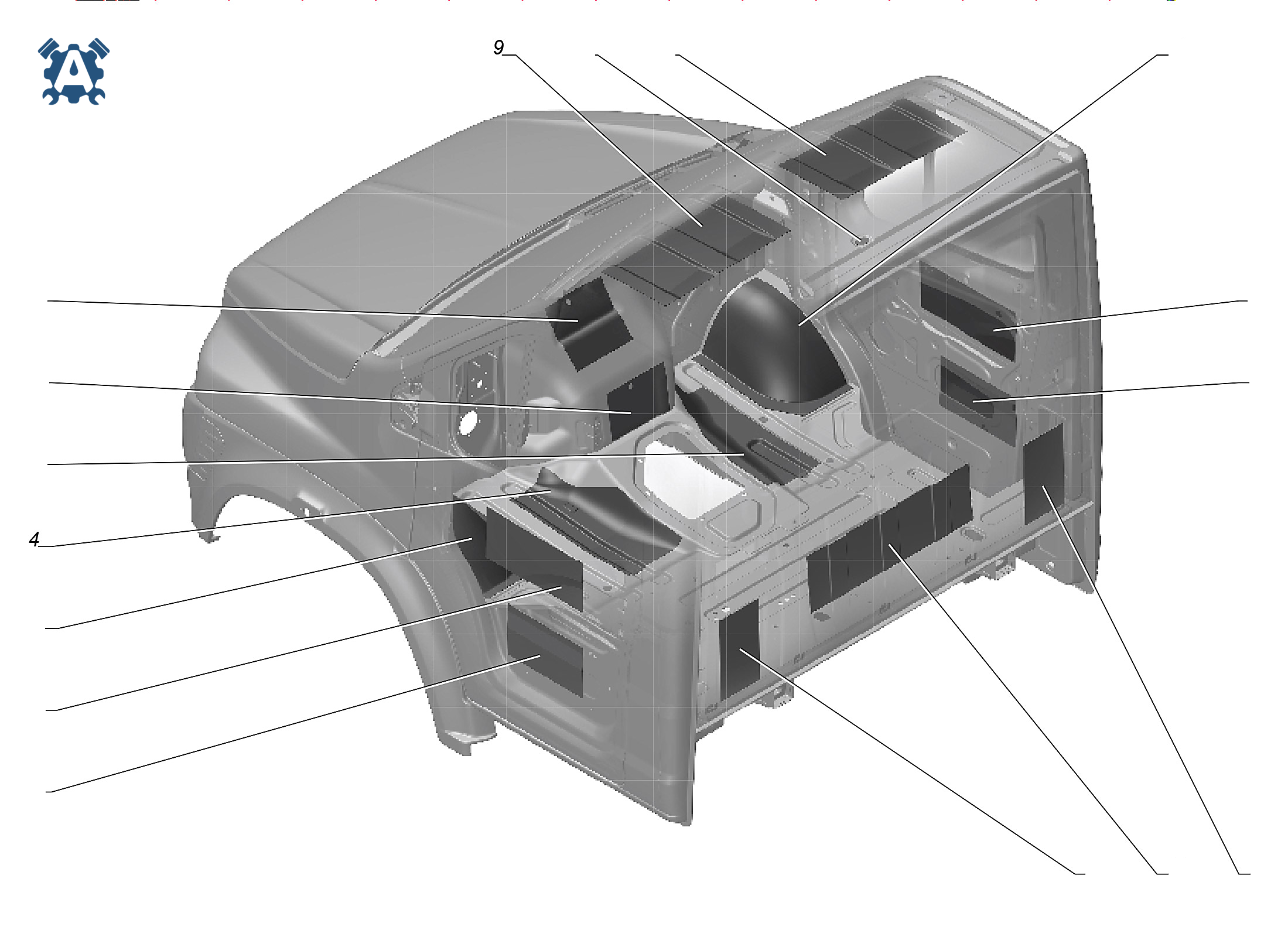

A21R23-5112002 Установка термошумоизоляции ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-5112082 | Лист изоляционный №2 правый | — | Заявка |
| 2 | A21R23-5112083 | Лист изоляционный №2 левый | — | Заявка |
| 3 | A21R23-5112084 | Лист изоляционный №4 правый | — | Заявка |
| 4 | A21R23-5112085 | Лист изоляционный №4 левый | — | Заявка |
| 5 | A21R23-5112086 | Лист изоляционный №5 | — | Заявка |
| 6 | A21R23-5112088 | Лист изоляционный №6 | — | Заявка |
| 7 | A21R23-5112090 | Лист изоляционный №7 | — | Заявка |
| 8 | A21R23-5112092 | Лист изоляционный №8 | — | Заявка |
| 9 | A21R23-5112093 | Лист изоляционный №9 | — | Заявка |
| 10 | A21R23-5112094 | Лист изоляционный №10 | — | Заявка |
| 11 | A21R23-5112095 | Лист изоляционный №11 | — | Заявка |
| 12 | A21R23.5112056 | Заглушка | — | Заявка |
C41R11-5112002 Установка термошумоизоляции ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-5112082 | Лист изоляционный №2 правый | — | Заявка |
| 2 | A21R23-5112083 | Лист изоляционный №2 левый | — | Заявка |
| 3 | A21R23-5112084 | Лист изоляционный №4 правый | — | Заявка |
| 4 | A21R23-5112085 | Лист изоляционный №4 левый | — | Заявка |
| 5 | A21R23-5112086 | Лист изоляционный №5 | — | Заявка |
| 6 | A21R23-5112088 | Лист изоляционный №6 | — | Заявка |
| 7 | A21R23-5112092 | Лист изоляционный №8 | — | Заявка |
| 8 | A21R23-5112093 | Лист изоляционный №9 | — | Заявка |
| 9 | A21R23-5112094 | Лист изоляционный №10 | — | Заявка |
| 10 | A21R23-5112095 | Лист изоляционный №11 | — | Заявка |
| 11 | A21R23.5112056 | Заглушка | — | Заявка |

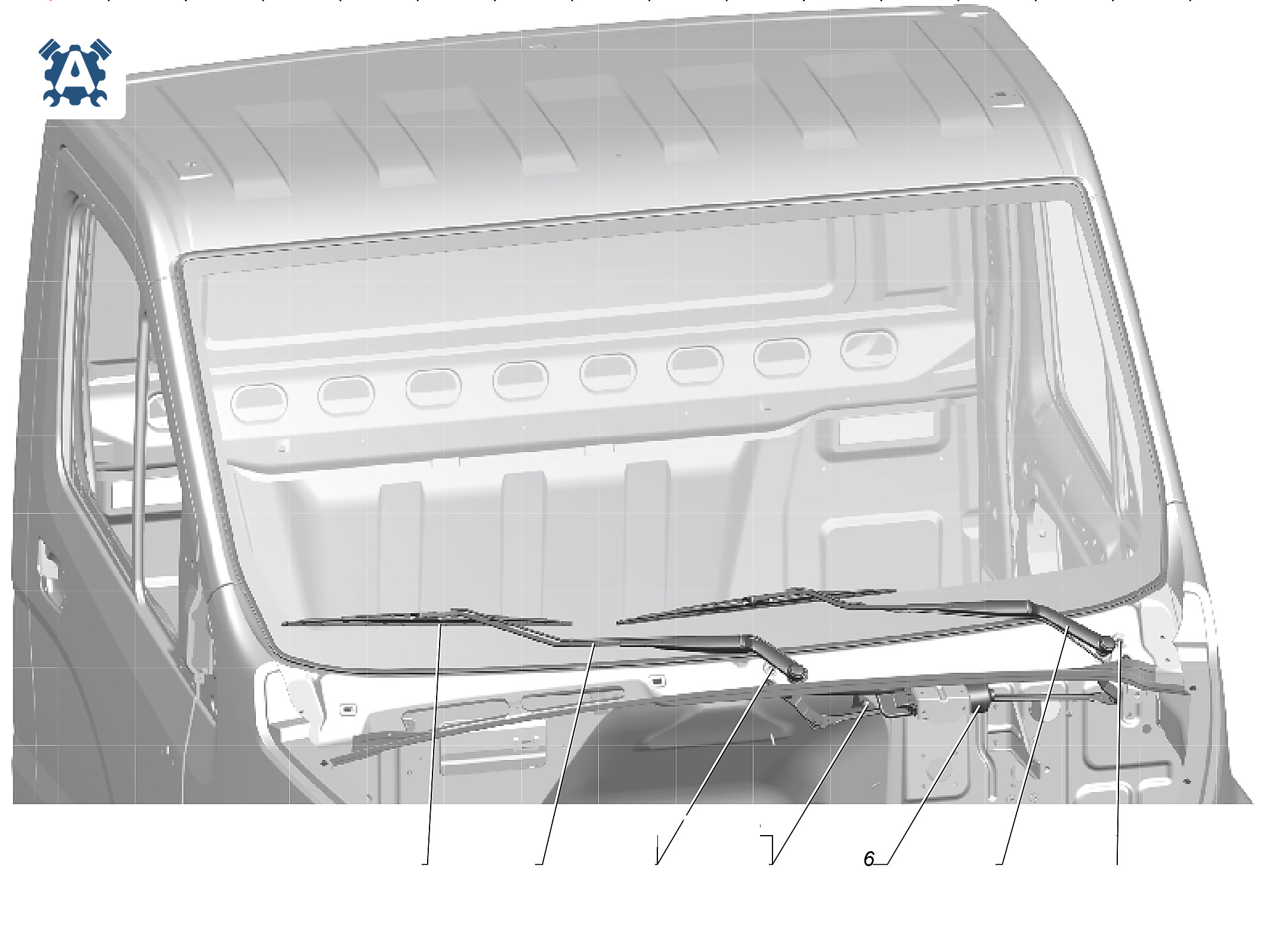

A21R23-5205002 Установка стеклоочистителя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 или поз.2 | 45 9376 1104 | Болт М6х20 | — | Заявка |
| 2 или поз.1 | 290S013-71 | Болт DIN EN 1662-М6х20-8.8-A3L | — | Заявка |
| 3 или поз.4 | 45 9376 1108 | Болт М6х30 | — | Заявка |
| 4 или поз.3 | 290S015-71 | Болт DIN EN 1662-М6х30-8.8-A3L | — | Заявка |
| 5 | 252037-П29 | Шайба 6 | — | Заявка |
| 6 | А21R23.5205100 | Привод стеклоочистителя | — | Заявка |
| 7 | А21R23.5205800 | Рычаг стеклоочистителя со стороны водителя | — | Заявка |
| 8 | А21R23.5205801 | Рычаг стеклоочистителя со стороны пассажира | — | Заявка |
| 9 | А21R23.5205900 | Щетка стеклоочистителя | — | Заявка |

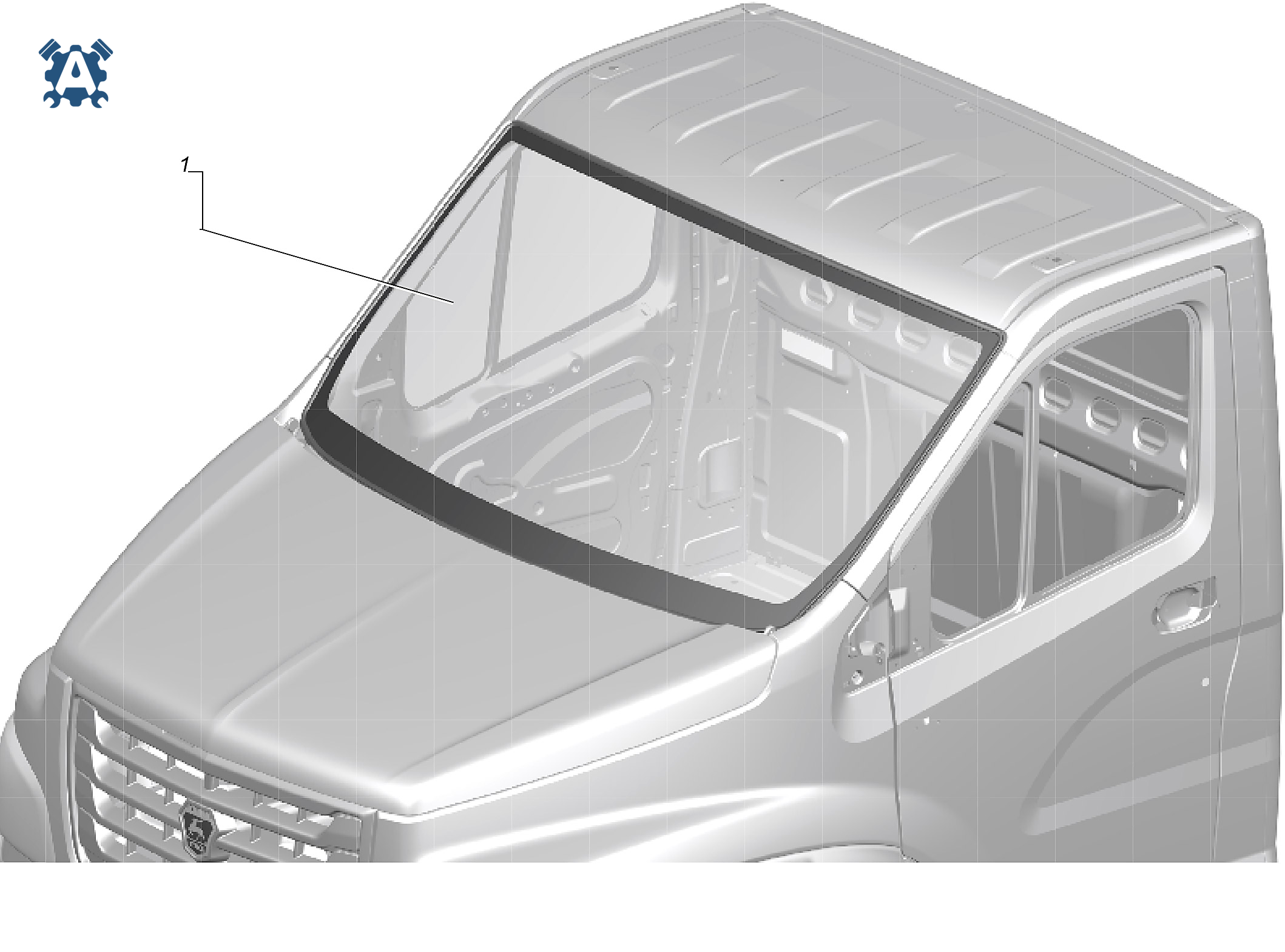

A21R23-5206002 Установка стекла ветрового окна ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

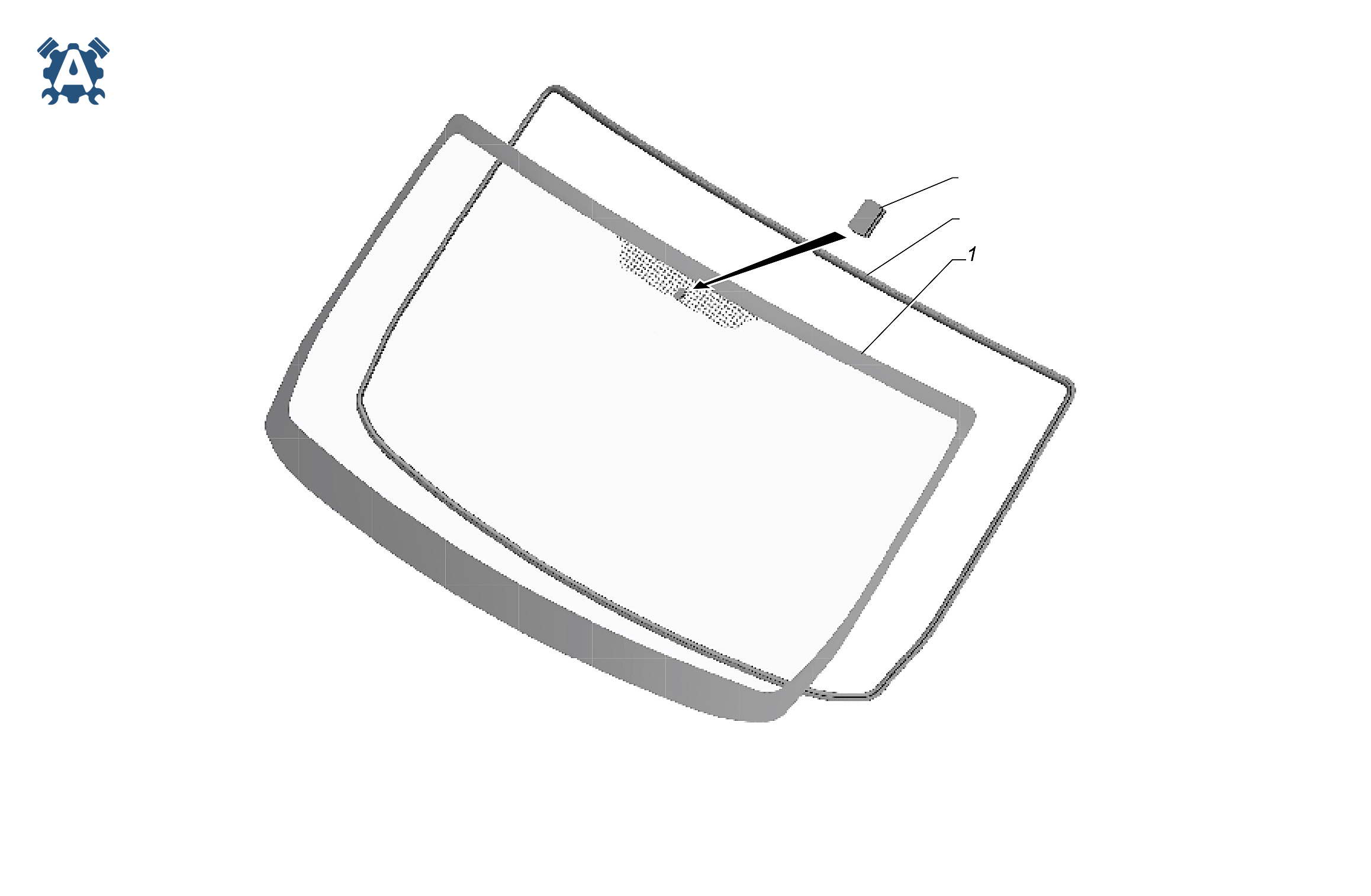

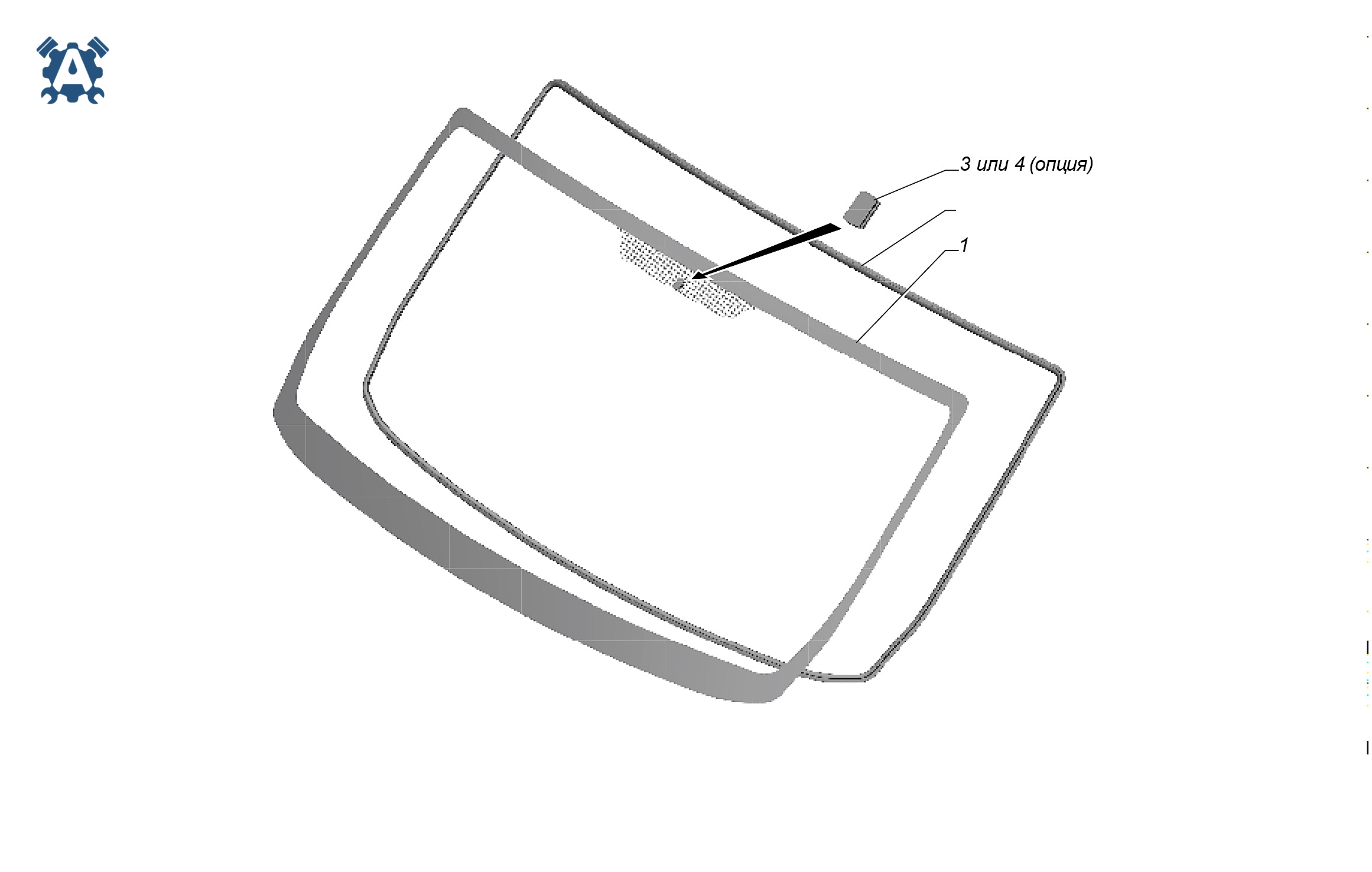

A21R23-5206008 Стекло ветрового окна ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-5206010 | Стекло ветрового окна | — | Заявка |
| 2 | A21R23-5206050 | Уплотнитель стекла ветрового окна | — | Заявка |
| 3 или поз.4 | .490-M-2254 | Держатель пластины крепления внутреннего зеркала заднего вида опция Зеркало салонное | — | Заявка |
| 4 или поз.3 | 2108-8201190 | Пластина крепления внутреннего зеркала заднего вида опция Зеркало салонное | — | Заявка |
A21R23-5206008-01 Стекло ветрового окна опция Теплопоглощающие стекла ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-5206010-01 | Стекло ветрового окна | — | Заявка |
| 2 | A21R23-5206050 | Уплотнитель стекла ветрового окна | — | Заявка |
| 3 или поз.4 | .490-M-2254 | Держатель пластины крепления внутреннего зеркала заднего вида опция Зеркало салонное | — | Заявка |
| 4 или поз.3 | 2108-8201190 | Пластина крепления внутреннего зеркала заднего вида опция Зеркало салонное | — | Заявка |

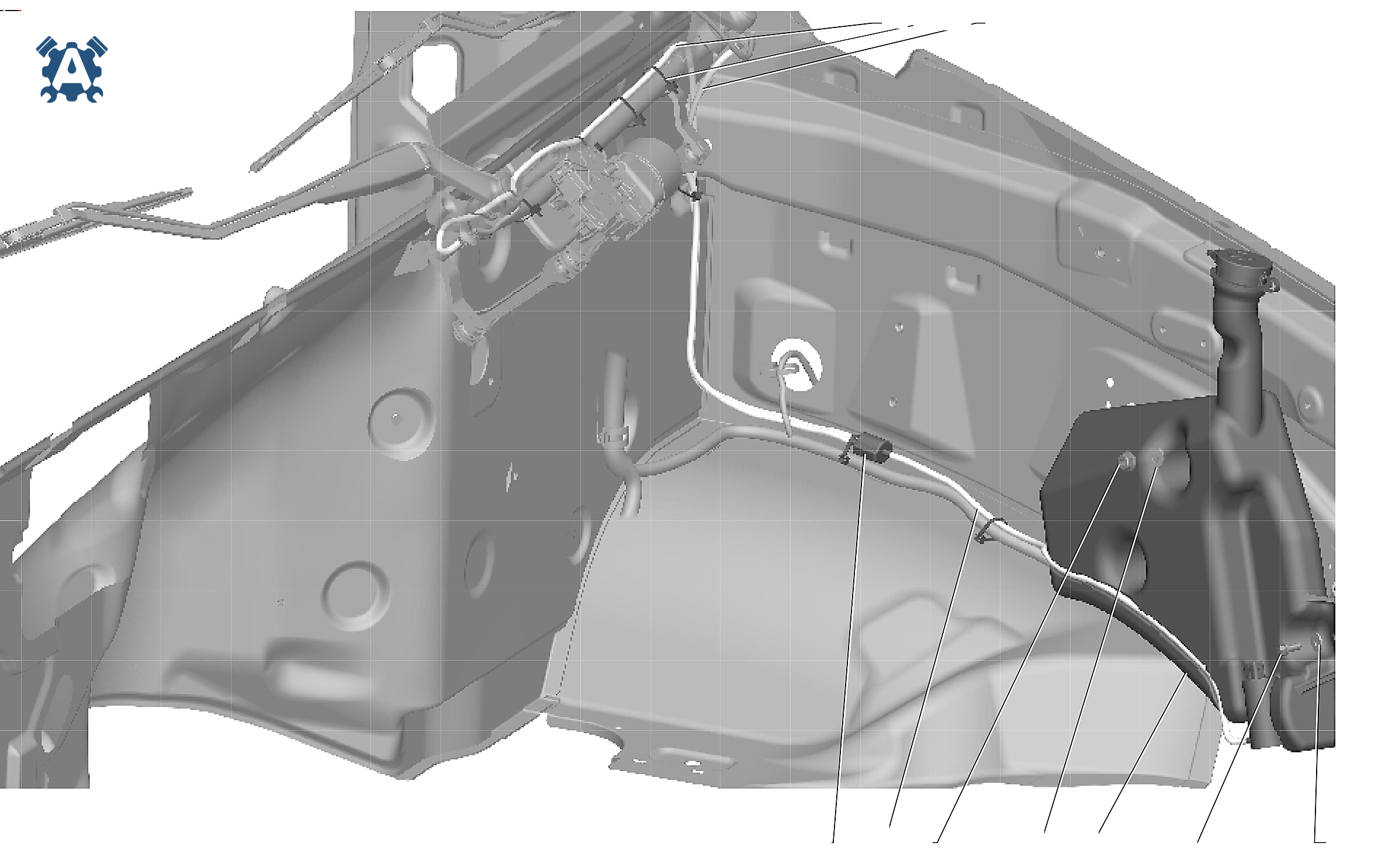

С41R11-5208002 Установка омывателя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 или поз.12 | 293282-П29 | Шайба 8,4 | — | Заявка |
| 2 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 3 | C41R11-5208094 | Трубка омывателя | — | Заявка |
| 4 | C41R11-5208095 | Трубка омывателя | — | Заявка |
| 5 | С41R11-5208096 | Трубка омывателя | — | Заявка |
| 6 | A21R23.5208600 | Тройник с клапаном | — | Заявка |
| 7 | 252037-П29 | Шайба 6 | — | Заявка |
| 8 или поз.9 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 9 или поз.8 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 10 | 45 3114 9921 | Поясок | — | Заявка |
| 11 | А21R23.5208010 | Омыватель электрический | — | Заявка |
| 12 или поз.1 | .1/26467/01 | Шайба плоская 8х20 | — | Заявка |
С41R11-5302002 Установка обивки передка ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

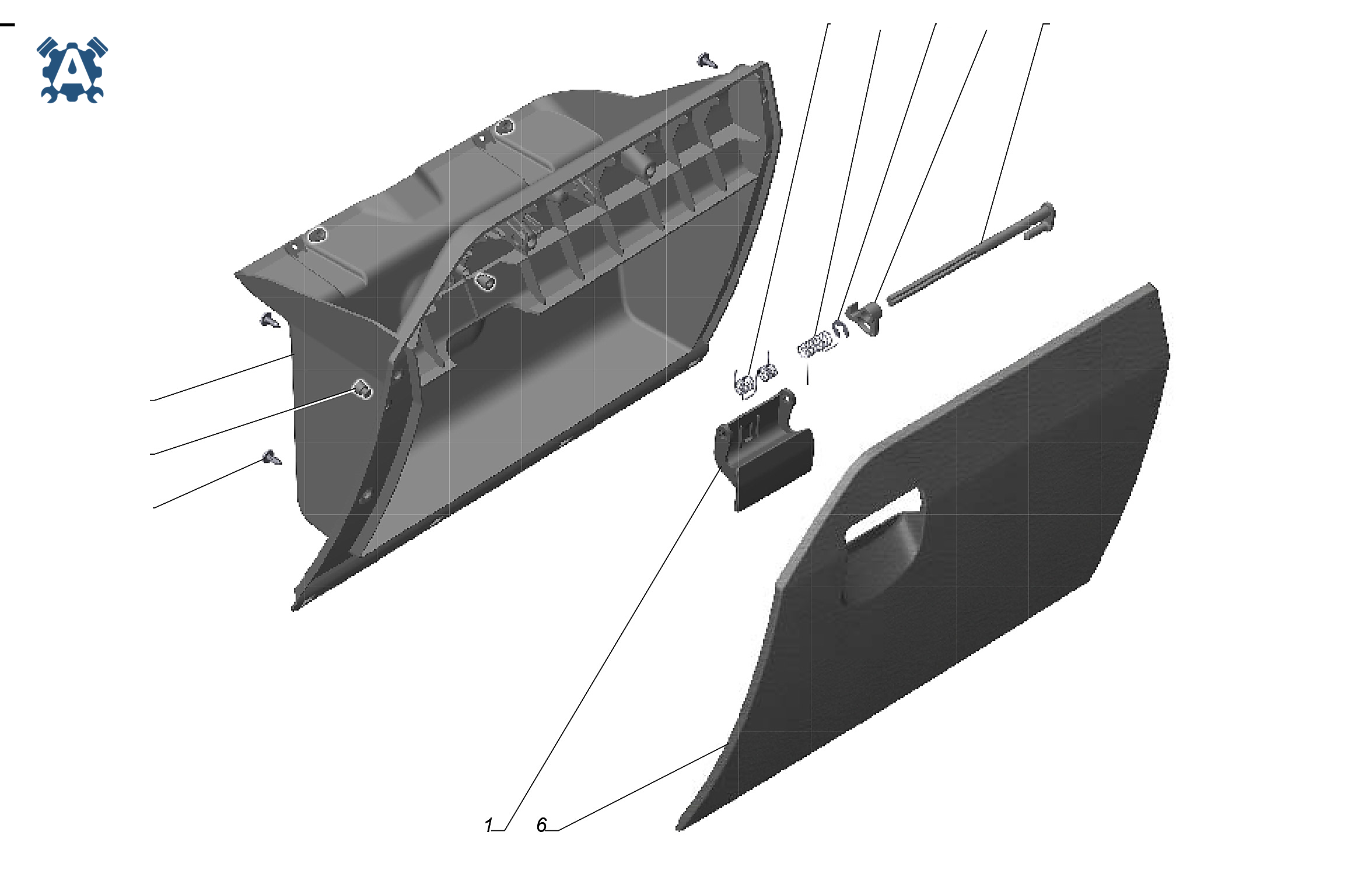

A21R23-5303012 Ящик вещевой ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5303060 | Ручка замка | — | Заявка |
| 2 | А21R23-5303070 | Язык замка | — | Заявка |
| 3 | А21R23-5303076 | Пружина языка замка вещевого ящика | — | Заявка |
| 4 | А21R23-5303084 | Ось замка | — | Заявка |
| 5 | А21R23-5303110 | Ящик вещевой | — | Заявка |
| 6 | А21R23-5303112 | Облицовка вещевого ящика | — | Заявка |
| 7 | 3111-5303082 | Пружина ручки замка вещевого ящика | — | Заявка |
| 8 | 4301-5303045 | Упор дверцы вещевого ящика | — | Заявка |
| 9 | 45 9951 6460 | Шайба 7 | — | Заявка |
| 10 | .704.00.490-12 | Винт 4х12 | — | Заявка |

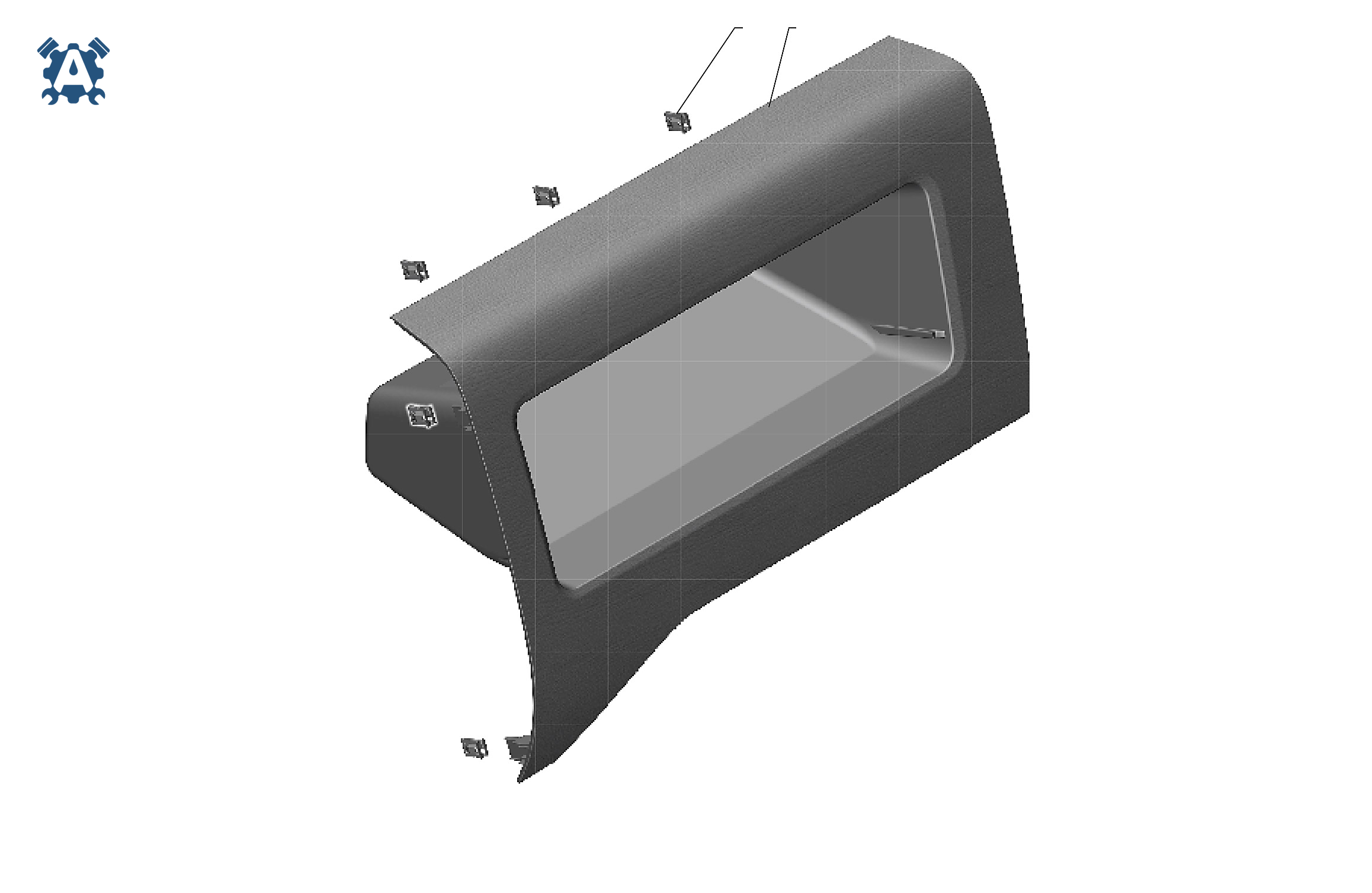

A21R23-5303200 Ящик вещевой верхний опция Вещевой отсек панели приборов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

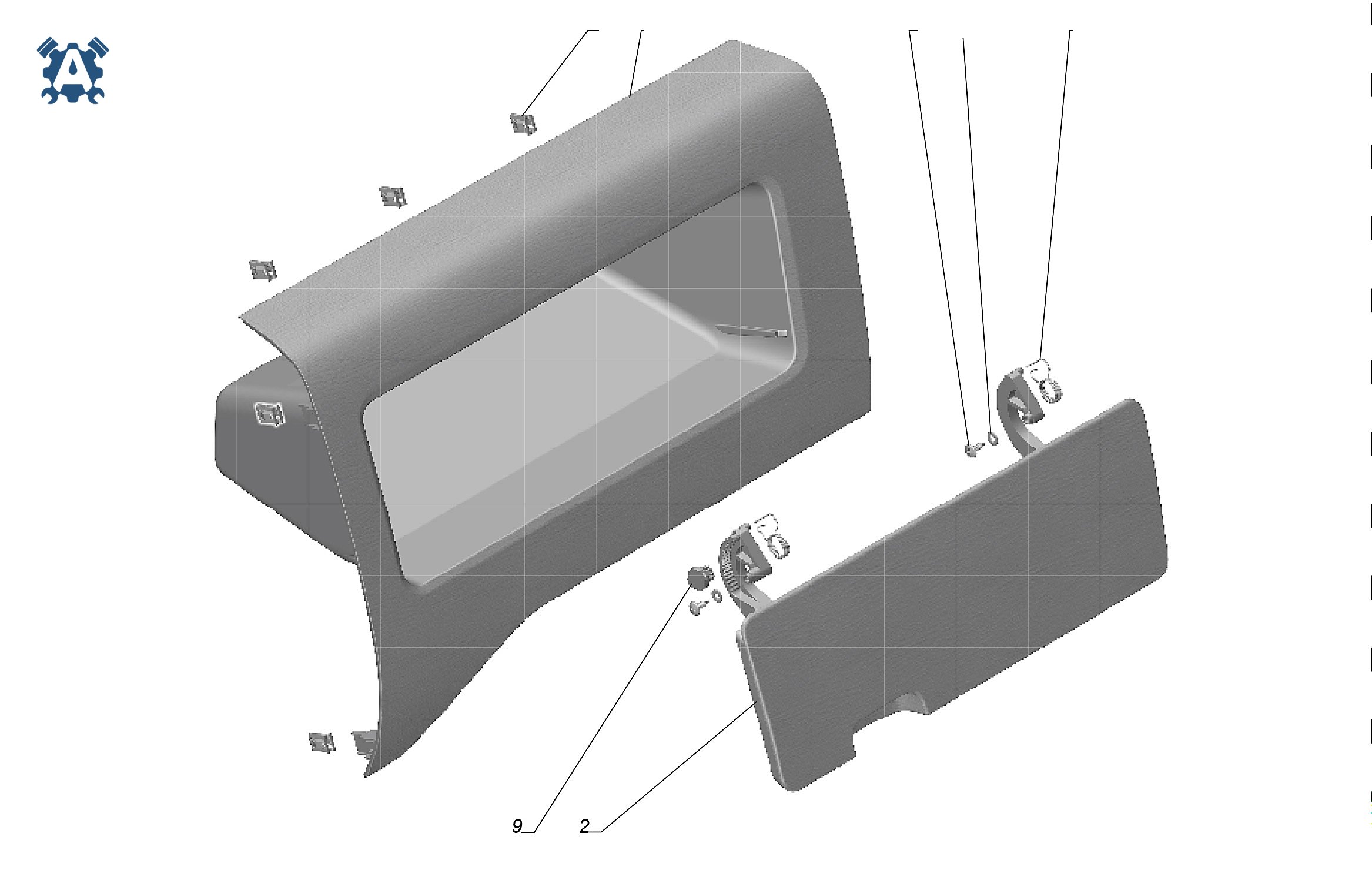

A21R23-5303200-10 Ящик вещевой верхний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5303202 | Ящик вещевой верхний | — | Заявка |
| 2 | А21R23-5303204 | Дверца вещевого ящика верхнего | — | Заявка |
| 3 | А21R23-5303077 | Пружина ящика вещевого верхнего | — | Заявка |
| 5 или поз.6 | 252002-П29 | Шайба 4 | — | Заявка |
| 6 или поз.5 | 293009-11 | Шайба DIN 125-4-140HV-A3L | — | Заявка |
| 7 | А21R23.5325292 | Держатель пружинный | — | Заявка |
| 8 | .704.00.490-12 | Винт 4х12 | — | Заявка |
| 9 | А21R23.5303091 | Тормоз крышки | — | Заявка |

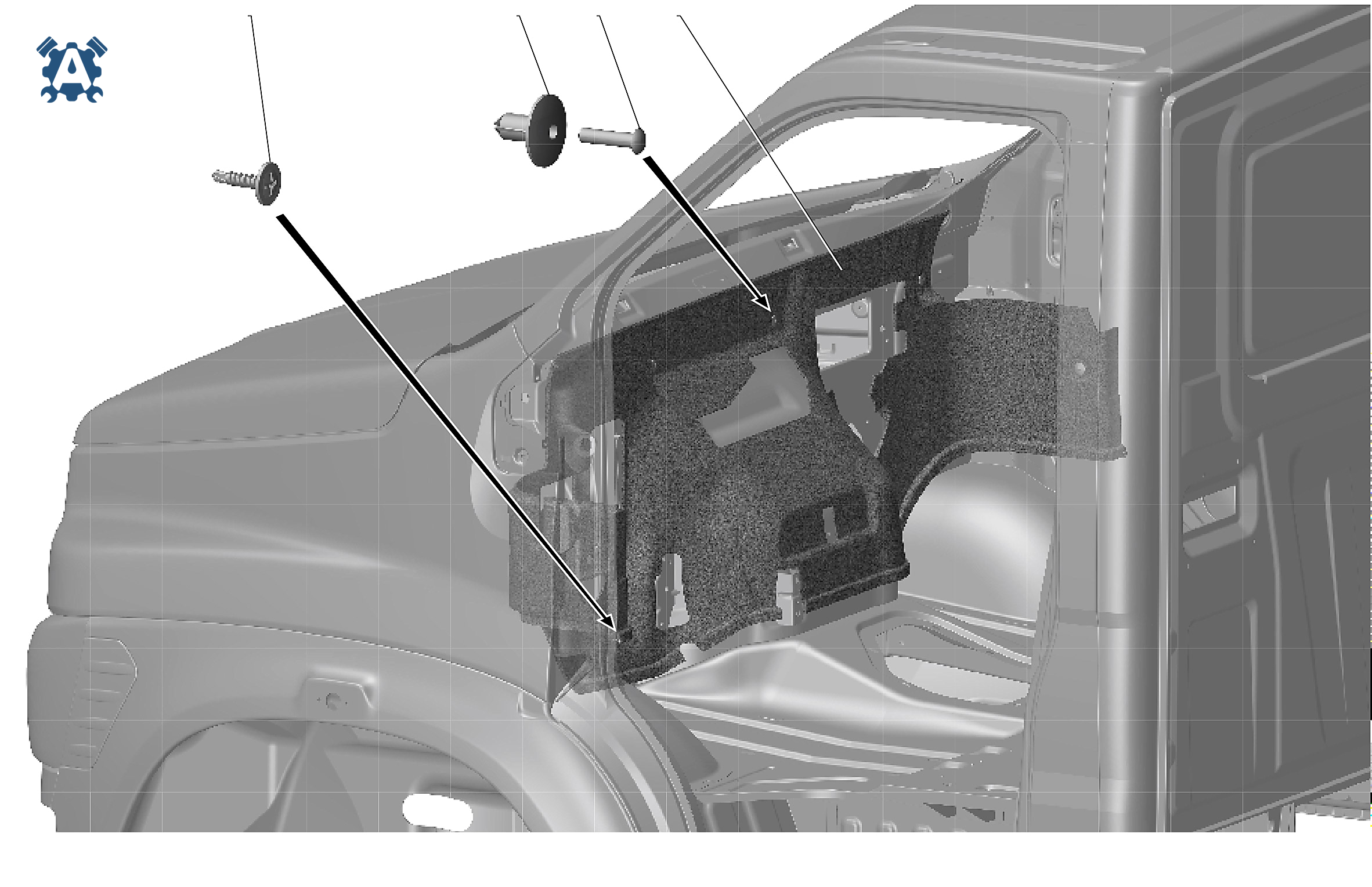

С41R11-5312002 Установка термошумоизоляции щитка передка ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

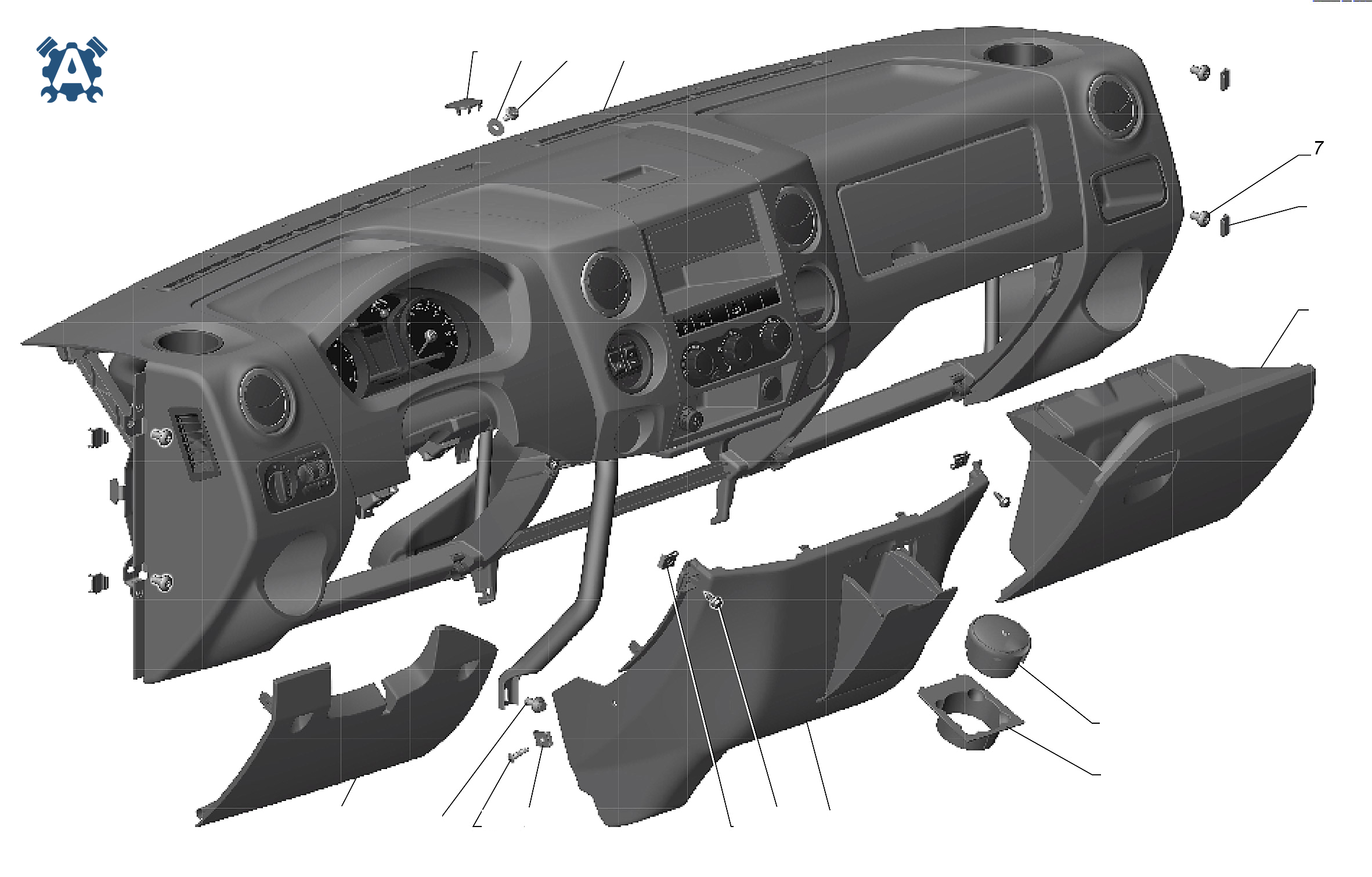

С41R13-5325002-10 Установка панели приборов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-5325010-10 | Панель приборов | — | Заявка |
| 2 | А21R23-5326010 | Консоль панели приборов | — | Заявка |
| 3 | А21R23-5303012 | Ящик вещевой | — | Заявка |
| 4 | А21R23-5325036 | Крышка блока предохранителей | — | Заявка |
| 6 | 252037-П29 | Шайба 6 | — | Заявка |
| 7 | 45 3114 9063 | Винт М8х16 | — | Заявка |
| 8 | 3302-5325400 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 9 | 3221-8205660 | Винт 5х25 | — | Заявка |
| 10 | 3310-5325316 | Гайка | — | Заявка |
| 11 | А21R23-5325136 | Заглушка | — | Заявка |
| 12 | А21R23-5325294 | Заглушка | — | Заявка |
| 13 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 14 | А21R23-5326338 | Вставка ящика | — | Заявка |
| 16 | А21R23.8203010 | Пепельница | — | Заявка |
| 17 или поз.1 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 18 или поз.1 | 290S022-71 | Болт DIN М8х16 | — | Заявка |

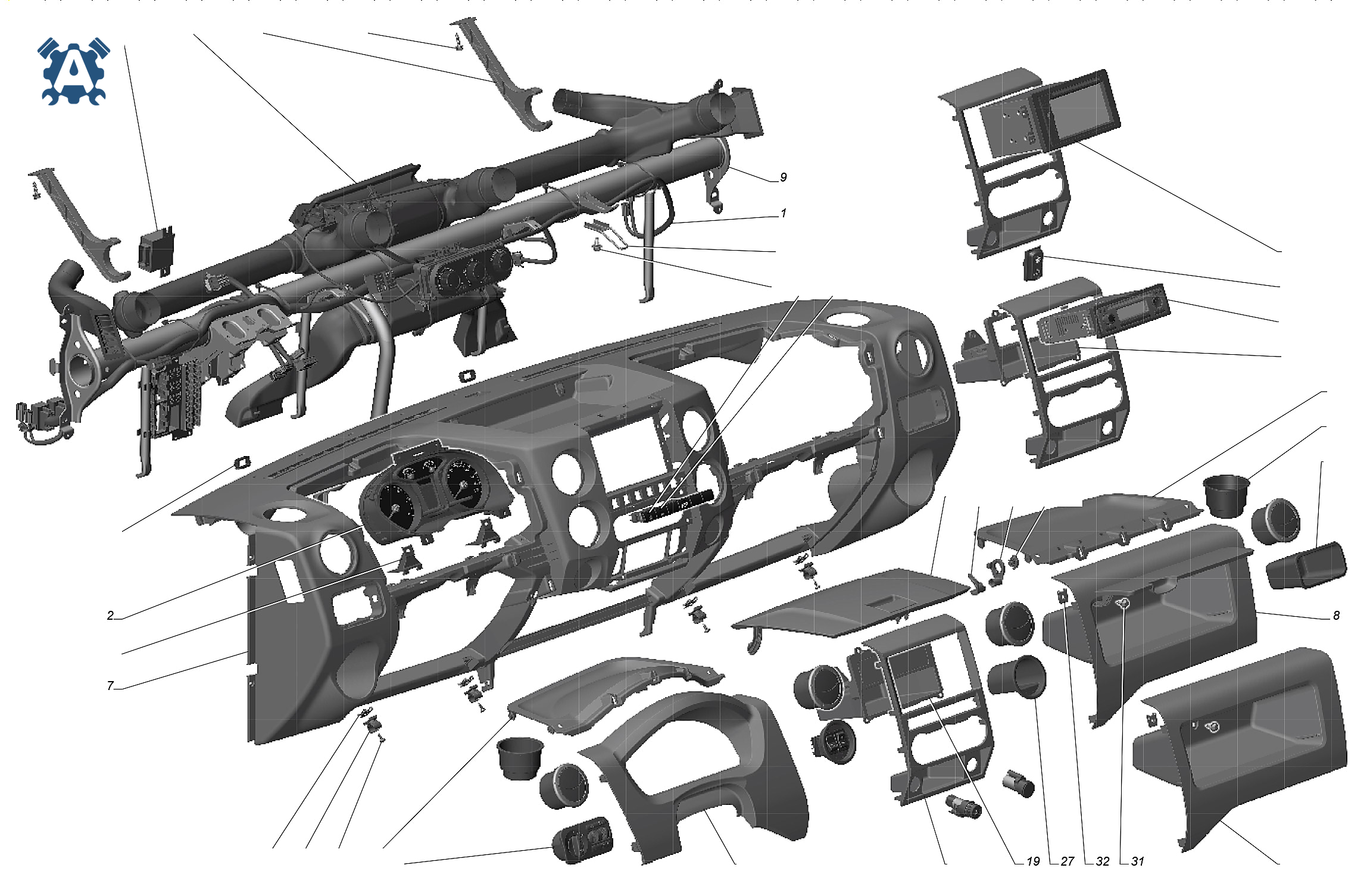

С41R13-5325010-10 Панель приборов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R13-3724005-10 | Установка проводов | — | Заявка |
| 2 | С41R13-3801005 | Установка комбинации приборов | — | Заявка |
| 3 | С41R11-3867005 | Установка блока управления замками дверей | — | Заявка |
| 5 | А21R23-5303071 | Упор языка замка | — | Заявка |
| 6 | А21R23-5303200 | Ящик вещевой верхний опция Вещевой отсек панели приборов | — | Заявка |
| 7 | А21R23-5325026 | Панель приборов | — | Заявка |
| 8 | А21R23-5303200-10 | Ящик вещевой верхний | — | Заявка |
| 9 | А21R23-5325150 | Основание панели приборов | — | Заявка |
| 10 | А21R23-5325179 | Облицовка панели приборов центральная | — | Заявка |
| 11 | А21R23-5325269 | Облицовка комбинации приборов | — | Заявка |
| 12 | А21R23-5325443 | Вставка панели приборов левая | — | Заявка |
| 13 | А21R23-5325444 | Вставка панели приборов правая | — | Заявка |
| 14 | А21R23-7908005 | Установка магнитолы опция Головное устройство 1 DIN с кнопками на руле и USB | — | Заявка |
| 15 | А21R23-8103005 | Установка системы распределения | — | Заявка |
| 16 | А21R23-8213010 | Карман для документов | — | Заявка |
| 17 | С41R13-3710005 | Установка коммутационной аппаратуры | — | Заявка |
| 18 | А21R23-7908005-10 | Установка магнитолы опция Головное устройство 2 DIN с кнопками на руле, USB и навигацией | — | Заявка |
| 19 | А21R23-5325185 | Вставка центральной облицовки | — | Заявка |
| 20 | А21R23-5325185-10 | Вставка центральной облицовки опция Головное устройство 1 DIN с кнопками на руле и USB | — | Заявка |
| 23 | А21R23-5303038 | Ось петли вещевого ящика | — | Заявка |
| 24 | А21R23-5325039 | Ниша для мелких вещей | — | Заявка |
| 25 | А21R23-5325105 | Уплотнитель | — | Заявка |
| 26 | А21R23-5325273 | Кронштейн крепления комбинации приборов | — | Заявка |
| 27 | А21R23-5325306 | Вставка панели приборов центральная | — | Заявка |
| 28 | А21R23-5325308 | Вставка панели приборов | — | Заявка |
| 29 | А21R23-5325610 | Распорка основания | — | Заявка |
| 30 | 3310-5325316 | Гайка | — | Заявка |
| 31 | 3310-5325400 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 32 | 3302-5325316 | Гайка | — | Заявка |
| 33 | 3302-6840066 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 34 | А21R23-8213262 | Стопор правый | — | Заявка |
| 36 | 240037-П29 | Винт 5х16 | — | Заявка |
| 37 | А21R23.5303091 | Тормоз крышки | — | Заявка |
| 39 | .Е24406 | Болт резьбовыдавливающий Сп М6х12 | — | Заявка |
| 41 | 2705-8213106 | Корпус замедлителя правый | — | Заявка |
| 43 | А21R22-3710006 | Установка выключателя подогревателя охлаждающей жидкости | — | Заявка |
| 46 | С41R11-3710006 | Установка выключателя обогрева зеркал | — | Заявка |
| 51 | A21R23-3763005 | Установка компонентов системы "ЭРА ГЛОНАСС" опция "Устройстов ЭВ "ЭРА ГЛОНАСС" | — | Заявка |

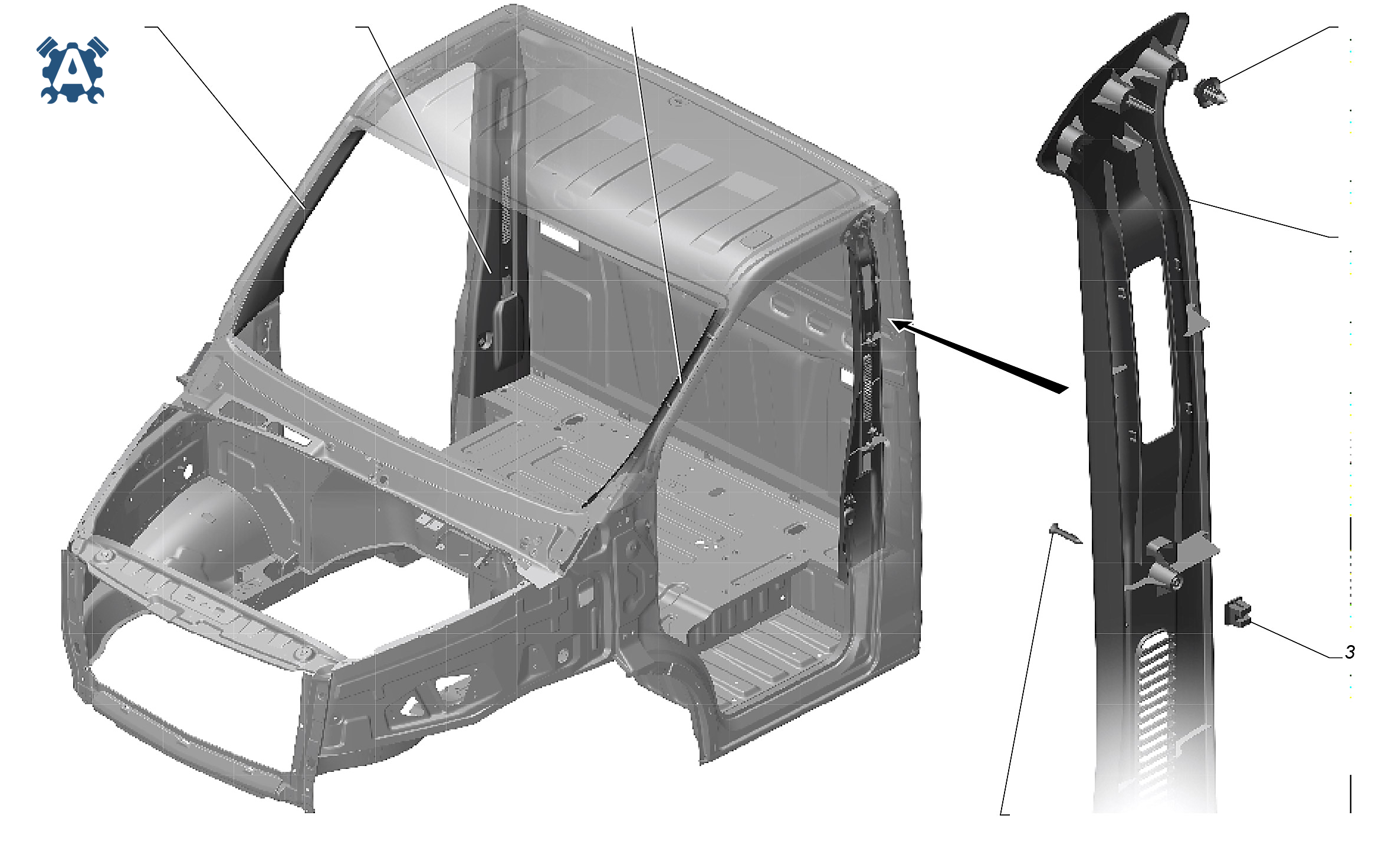

С41R11-5402002 Установка обивки боковины ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5402010 | Обивка передней стойки правая | — | Заявка |
| 2 | А21R23-5402011 | Обивка передней стойки левая | — | Заявка |
| 3 | 3302-5301594 | Гайка | — | Заявка |
| 4 | С41R11-5402130 | Обивка средней стойки боковины правая | — | Заявка |
| 5 | С41R11-5402131 | Обивка средней стойки боковины левая | — | Заявка |
| 6 | 3302-6102053-01 | Пистон | — | Заявка |
| 8 | 290313 | Винт 4х25 | — | Заявка |

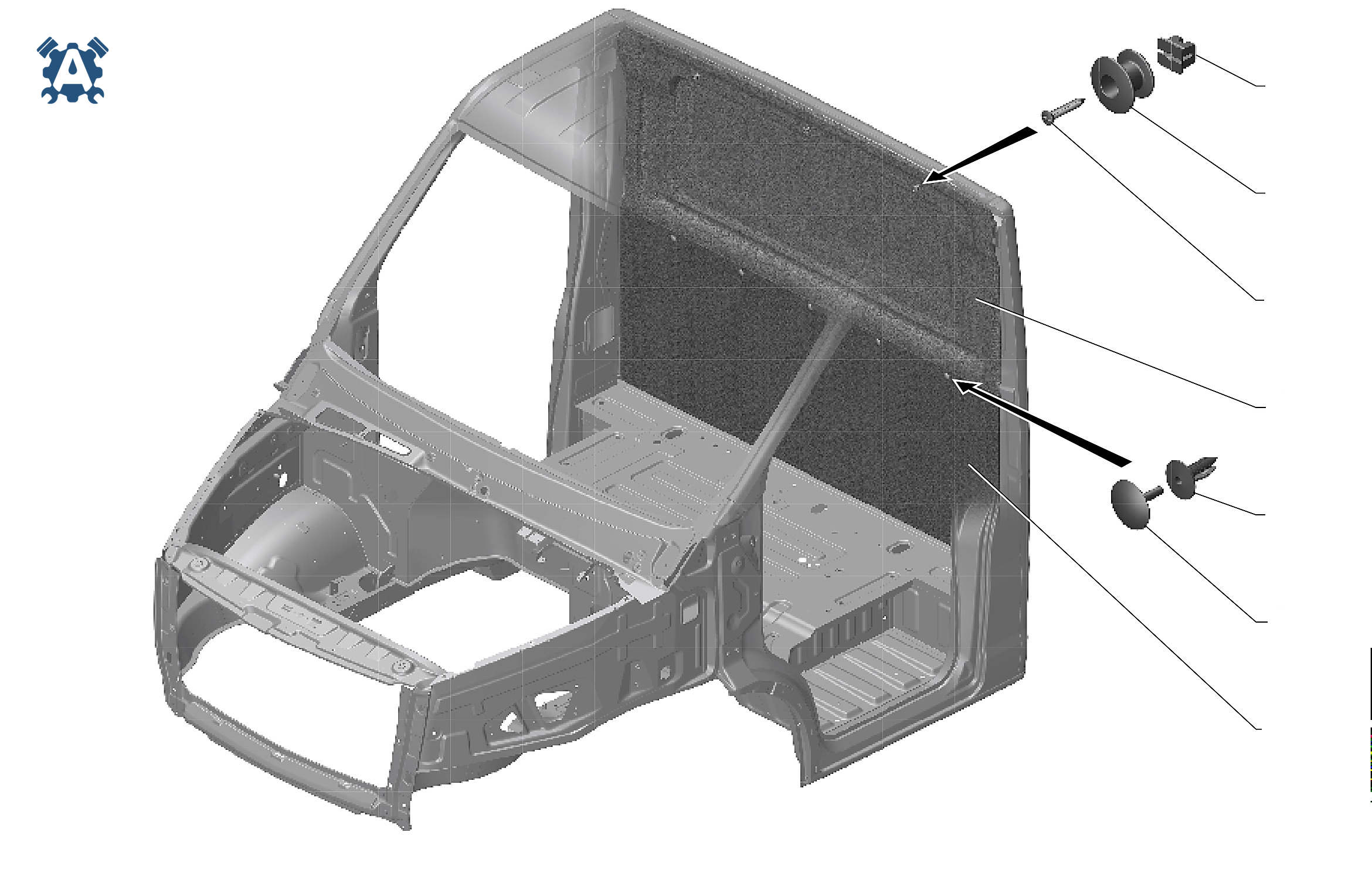

A21R23-5602002 Установка обивки задка ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
A21R23-5602002-10 Установка обивки задка опция Окно заднее ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-5602210-10 | Обивка задка верхняя | — | Заявка |
| 2 | A21R23-5602220 | Обивка задка нижняя | — | Заявка |
| 3 | 3302-5301594 | Гайка | — | Заявка |
| 4 | 3302-5602155 | Пистон крепления обивки | — | Заявка |
| 5 | 3302-5602156 | Гнездо пистона | — | Заявка |
| 6 | A21R23-5602246 | Держатель обивки задка | — | Заявка |
| 7 | 290313 | Винт 4х25 | — | Заявка |
| 8 | 32212-5702340 | Прокладка дистанционная | — | Заявка |

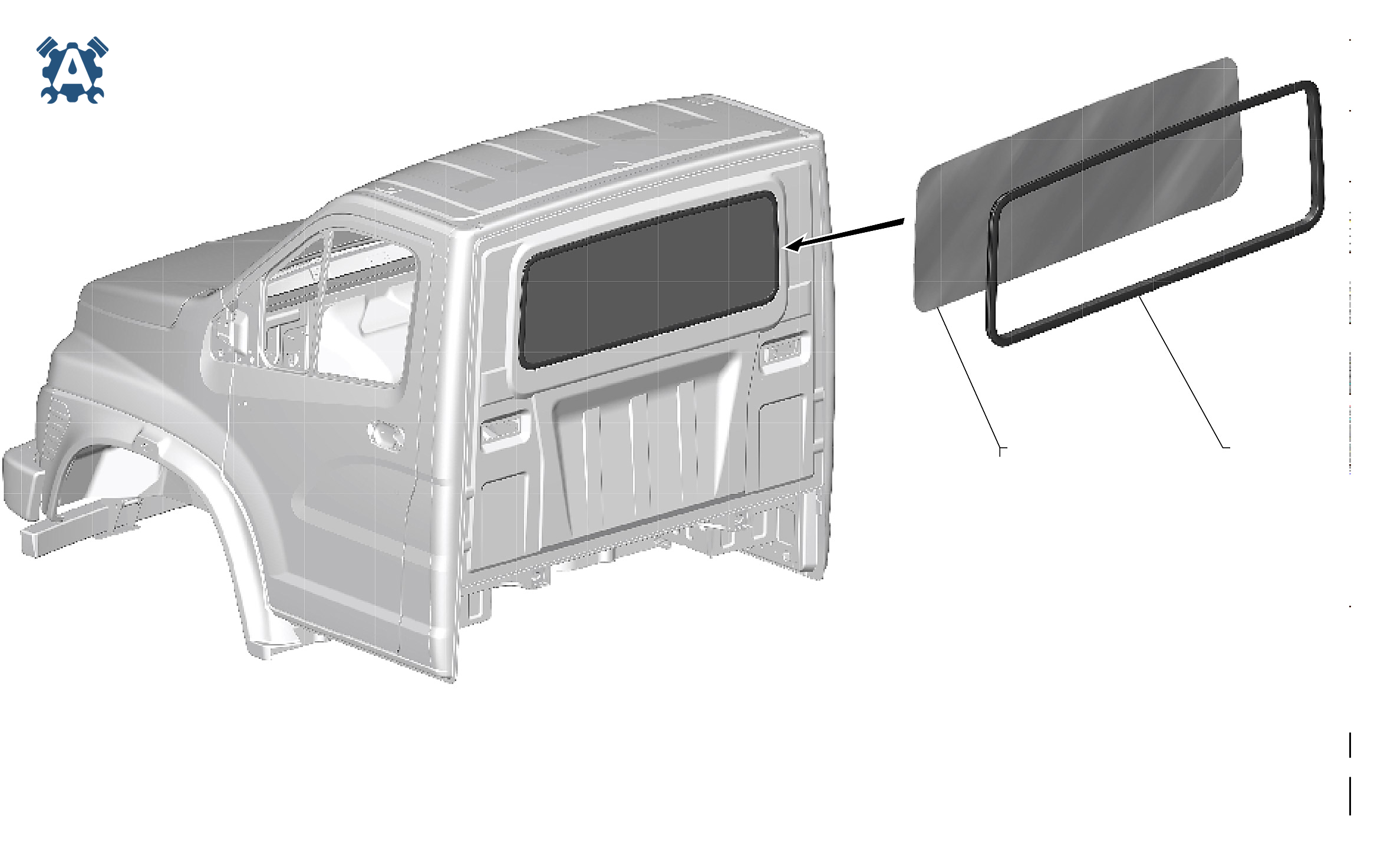

A21R23-5603002 Установка стекла окна задка опция Окно заднее ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

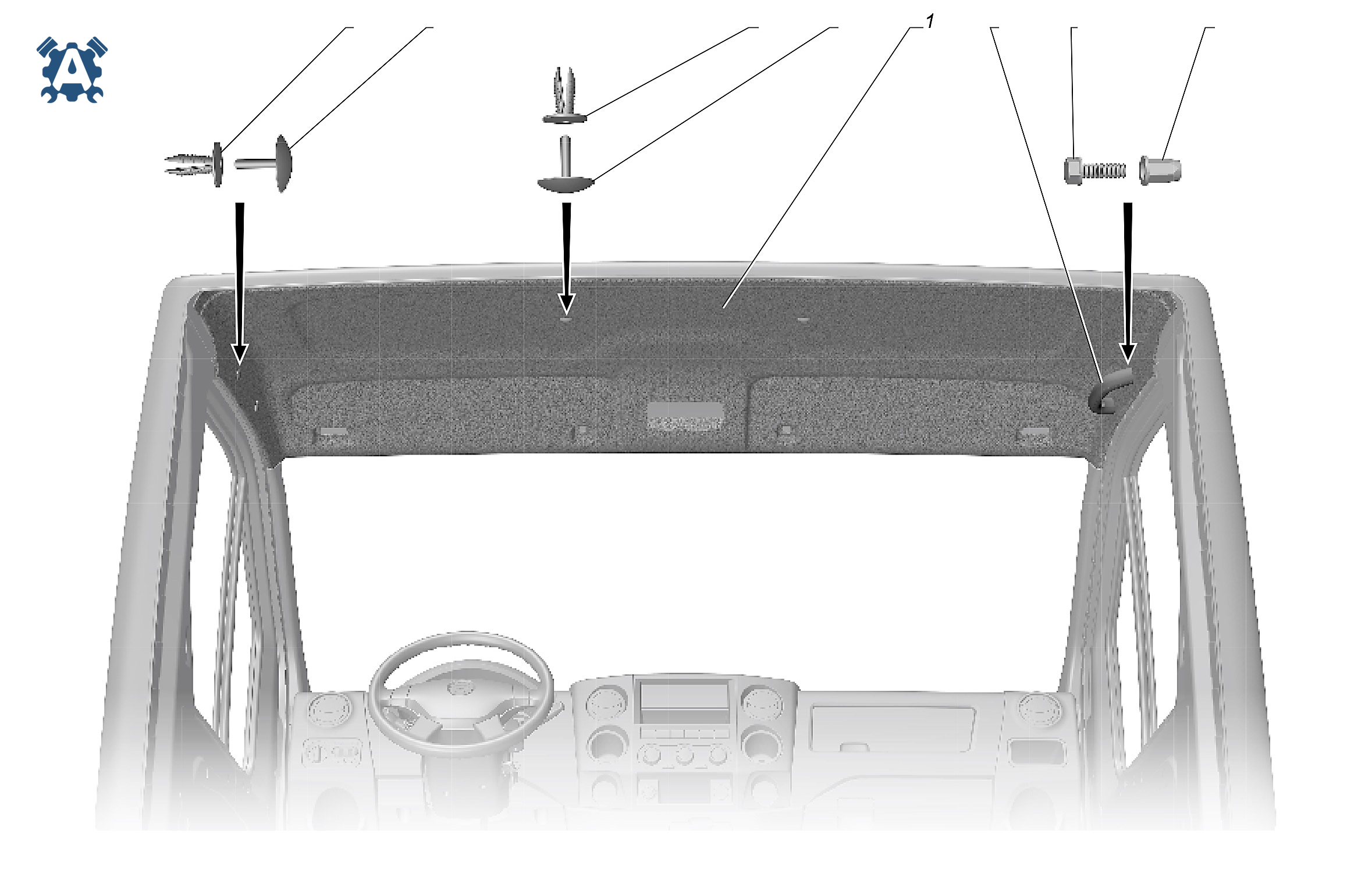

A21R23-5702002 Установка обивки крыши ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5702010 | Обивка крыши | — | Заявка |
| 2 | 3302-5602155 | Пистон крепления обивки | — | Заявка |
| 3 | 3302-5602156 | Гнездо пистона | — | Заявка |
| 4 или поз.5 | 290S014-71 | Болт DIN EN 1662-М6х25-8.8-A3L | — | Заявка |
| 5 или поз.4 | 45 9376 1106 | Болт М6х25 | — | Заявка |
| 6 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 7 | А21R23.8202200 | Поручень | — | Заявка |

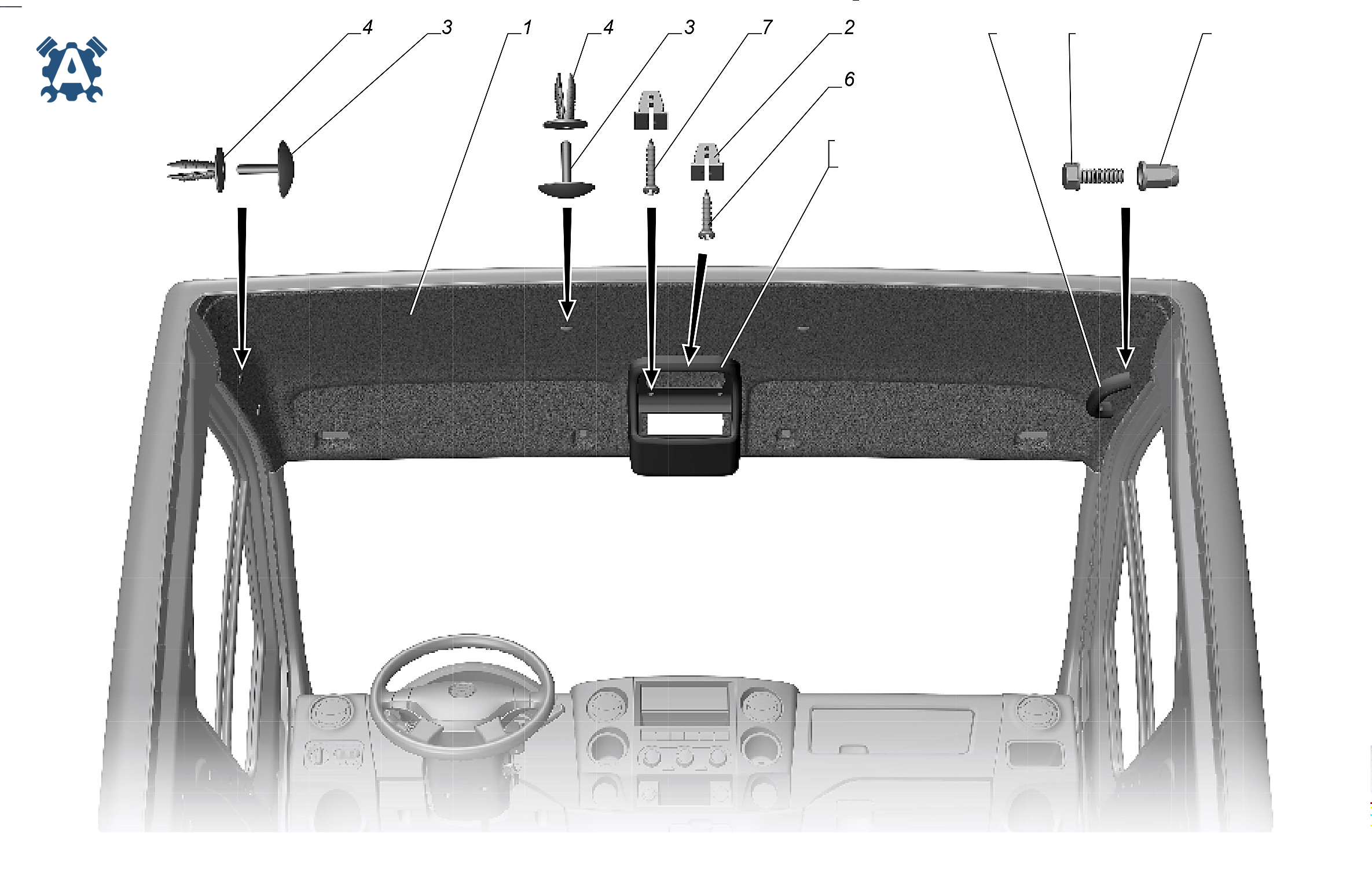

A21R23-5702002-10 Установка обивки крыши опция Консоль потолочная ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5702010-10 | Обивка крыши | — | Заявка |
| 2 | А21R23-5702600 | Консоль потолочная | — | Заявка |
| 3 | 3302-5301594 | Гайка | — | Заявка |
| 4 | 3302-5602155 | Пистон крепления обивки | — | Заявка |
| 5 | 3302-5602156 | Гнездо пистона | — | Заявка |
| 6 | 241822-П29 | Винт 2-4х25 | — | Заявка |
| 7 или поз.8 | 290S014-71 | Болт DIN EN 1662-М6х25-8.8-A3L | — | Заявка |
| 8 или поз.7 | 45 9376 1106 | Болт М6х25 | — | Заявка |
| 9 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 10 | А21R23.8202200 | Поручень | — | Заявка |
| 11 | 241823-П29 | Винт 2-4х30 | — | Заявка |
| 12 | А21R23-5702600-10 | Консоль потолочная опция Устройство ЭВ "ЭРА ГЛОНАСС" | — | Заявка |

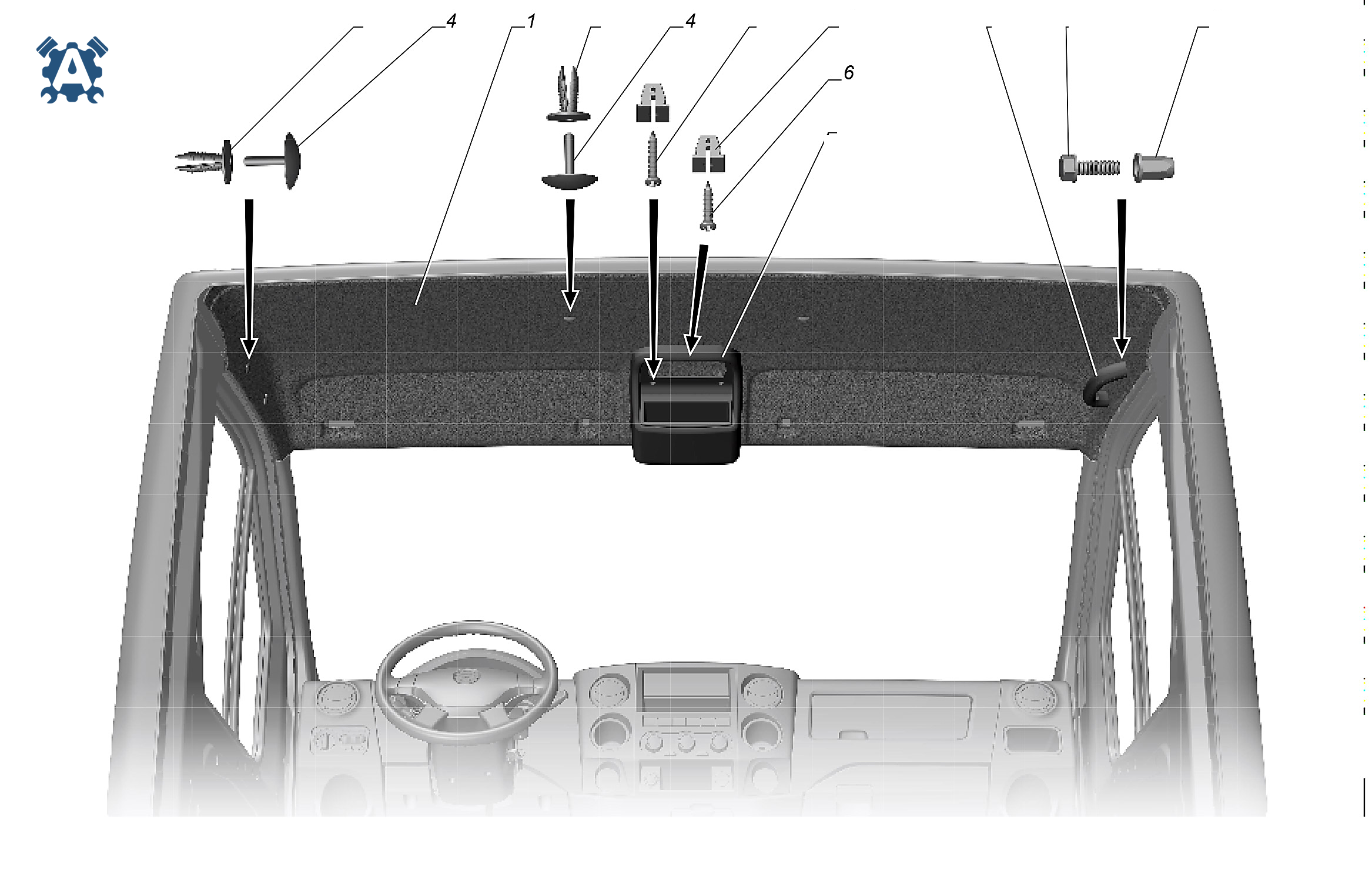

A21R23-5702002-20 Установка обивки крыши опция Тахограф-стандарт ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5702010-10 | Обивка крыши | — | Заявка |
| 2 | 3302-5301594 | Гайка | — | Заявка |
| 3 | 3302-5602155 | Пистон крепления обивки | — | Заявка |
| 4 | 3302-5602156 | Гнездо пистона | — | Заявка |
| 5 | А21R23-5702604 | Консоль потолочная | — | Заявка |
| 6 | 241822-П29 | Винт 2-4х25 | — | Заявка |
| 7 | 241823-П29 | Винт 2-4х30 | — | Заявка |
| 8 или поз.9 | 290S014-71 | Болт DIN EN 1662-М6х25-8.8-A3L | — | Заявка |
| 9 или поз.8 | 45 9376 1106 | Болт М6х25 | — | Заявка |
| 10 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 11 | А21R23.8202200 | Поручень | — | Заявка |
| 12 | А21R23-5702604-10 | Консоль потолочная опция Устройство ЭВ "ЭРА ГЛОНАСС" | — | Заявка |

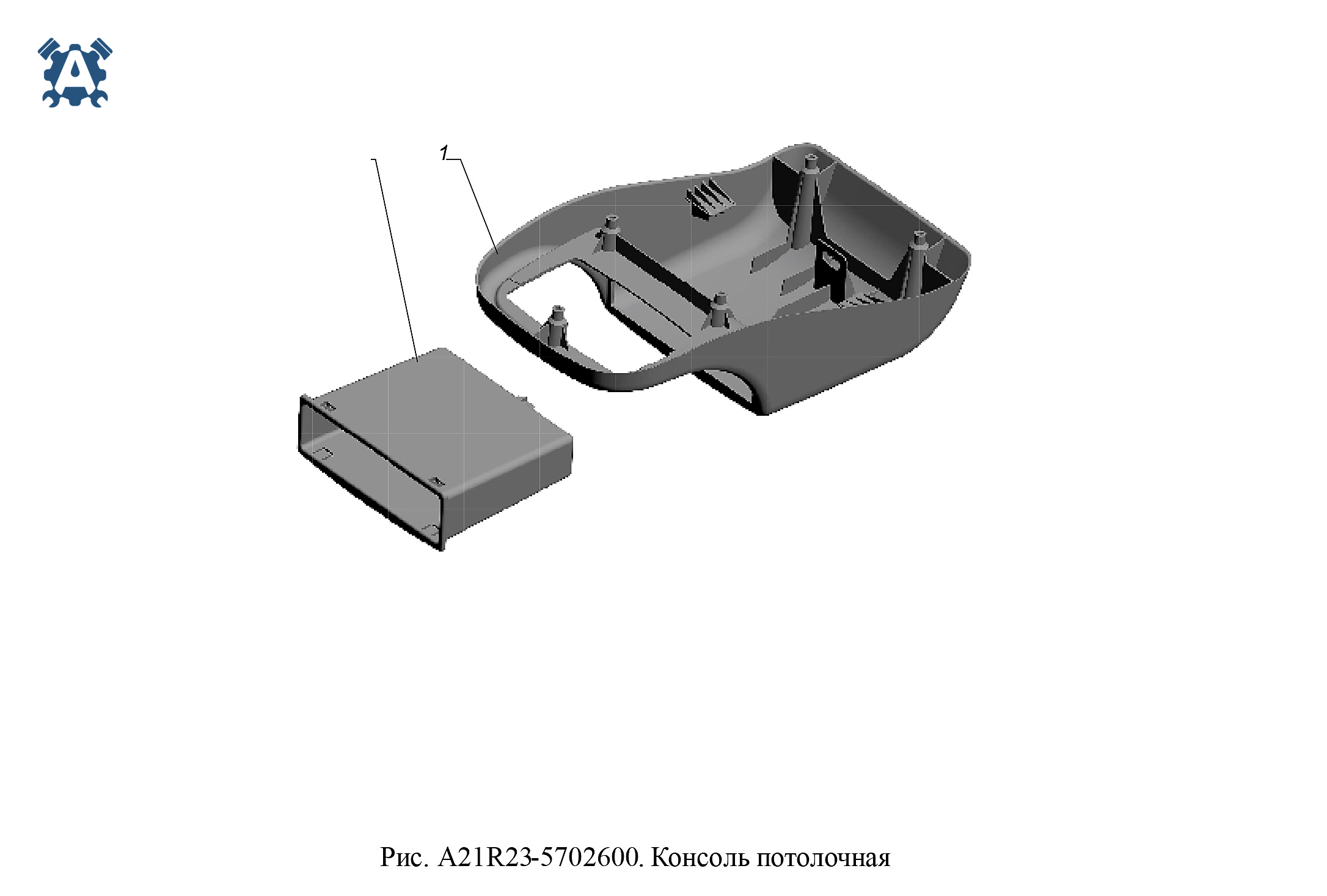

A21R23-5702600 Консоль потолочная ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

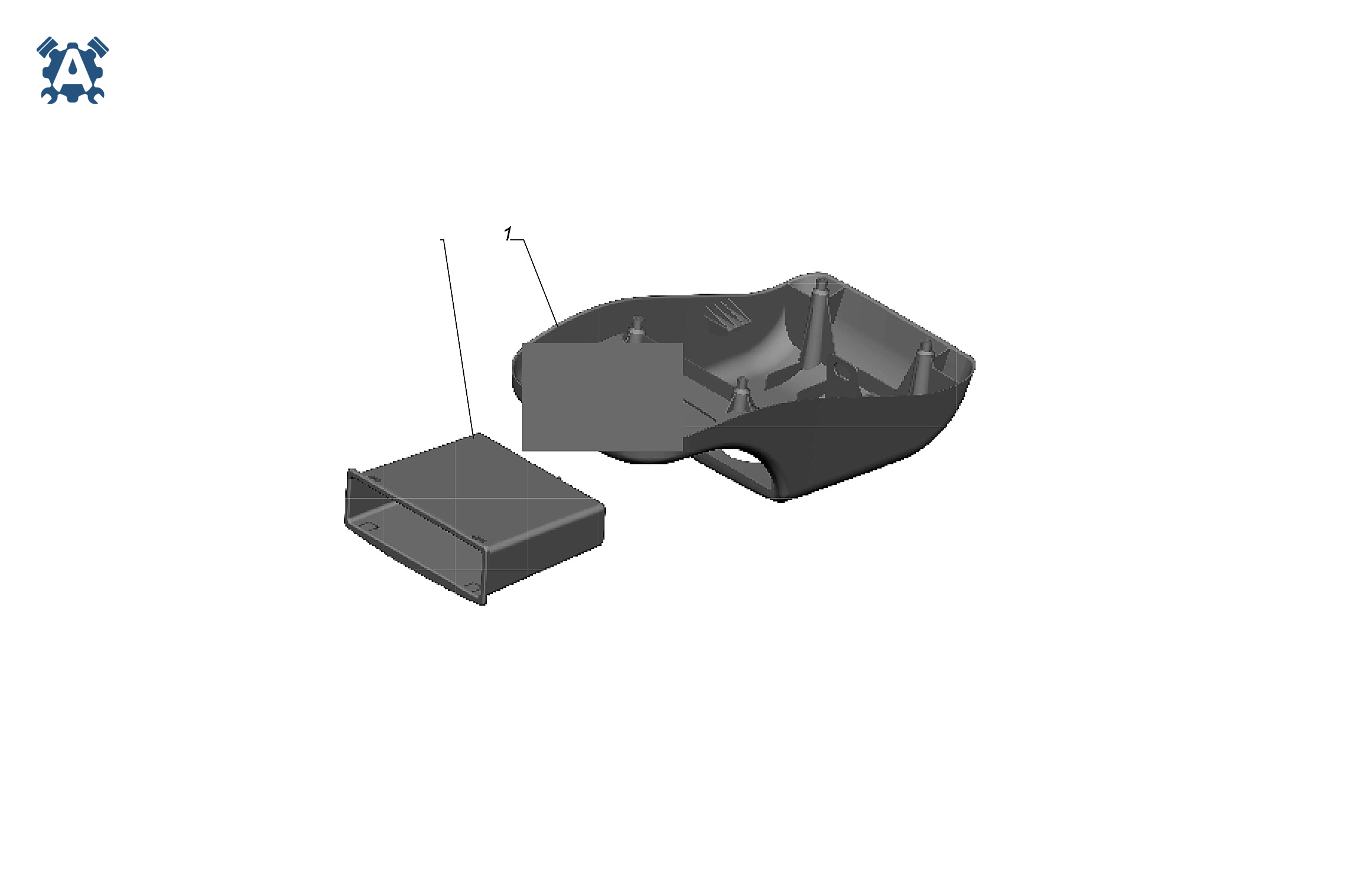

A21R23-5702600-10 Консоль потолочная опция Устройство ЭВ "ЭРА ГЛОНАСС" ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

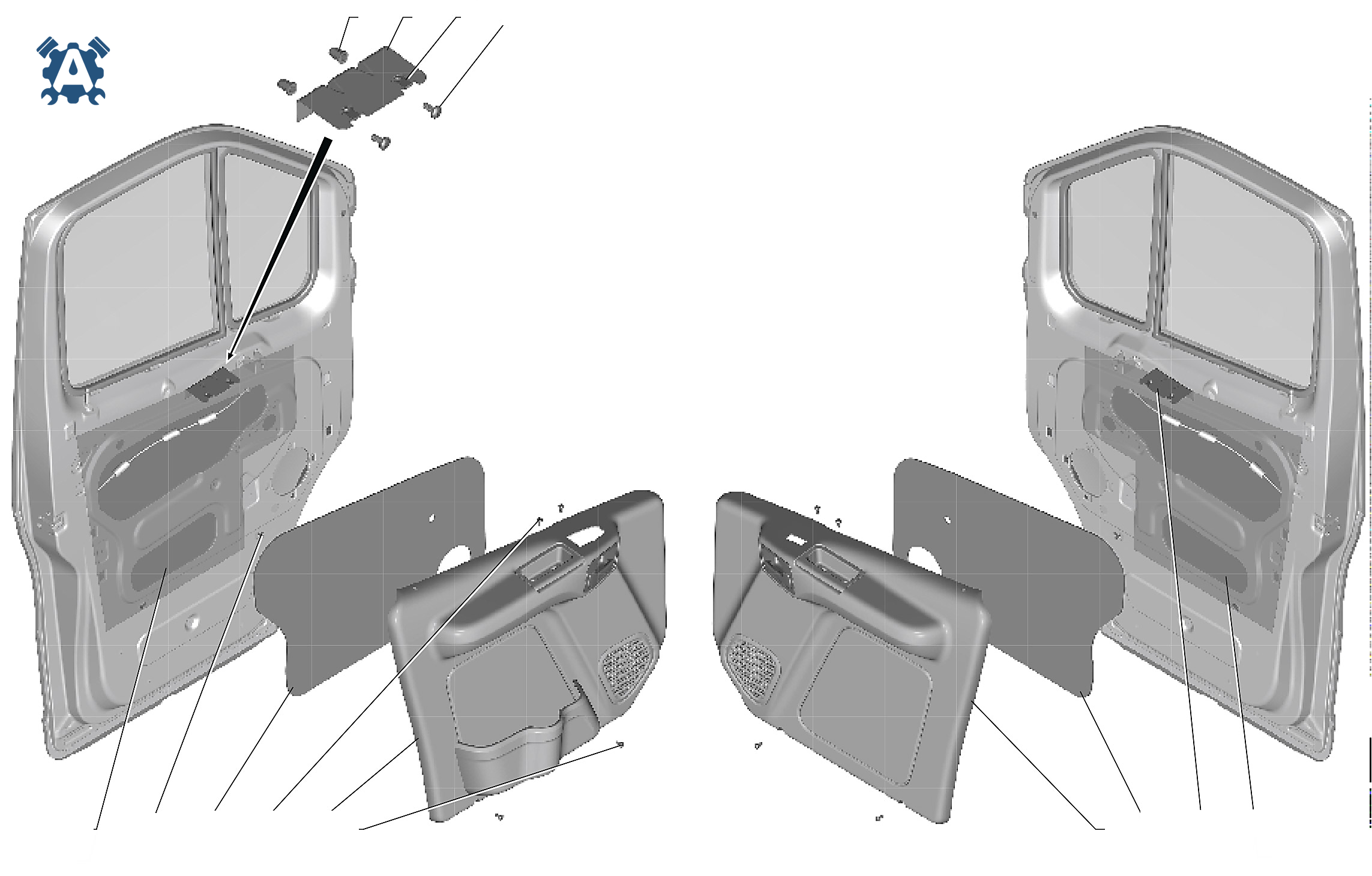

A21R23-6102002-10 Установка обивок передних дверей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 31029-3711037 | Гайкодержатель с гайкой | — | Заявка |
| 2 | А21R23-6102208-10 | Обивка передней двери правая | — | Заявка |
| 3 | А21R23-6102209-10 | Обивка передней двери левая | — | Заявка |
| 5 | А21R23-6102088-10 | Прокладка уплотнительная правая | — | Заявка |
| 7 | А21R23-6102089-10 | Прокладка уплотнительная левая | — | Заявка |
| 8 | А21R23-6102350 | Кронштейн ручки правый | — | Заявка |
| 9 | А21R23-6102351 | Кронштейн ручки левый | — | Заявка |
| 10 | 290D711-77 | Винт ISO 7380-2-M6x16-08.8-A3T | — | Заявка |
| 11 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 12 | А21R23-6102602 | Прокладка | — | Заявка |

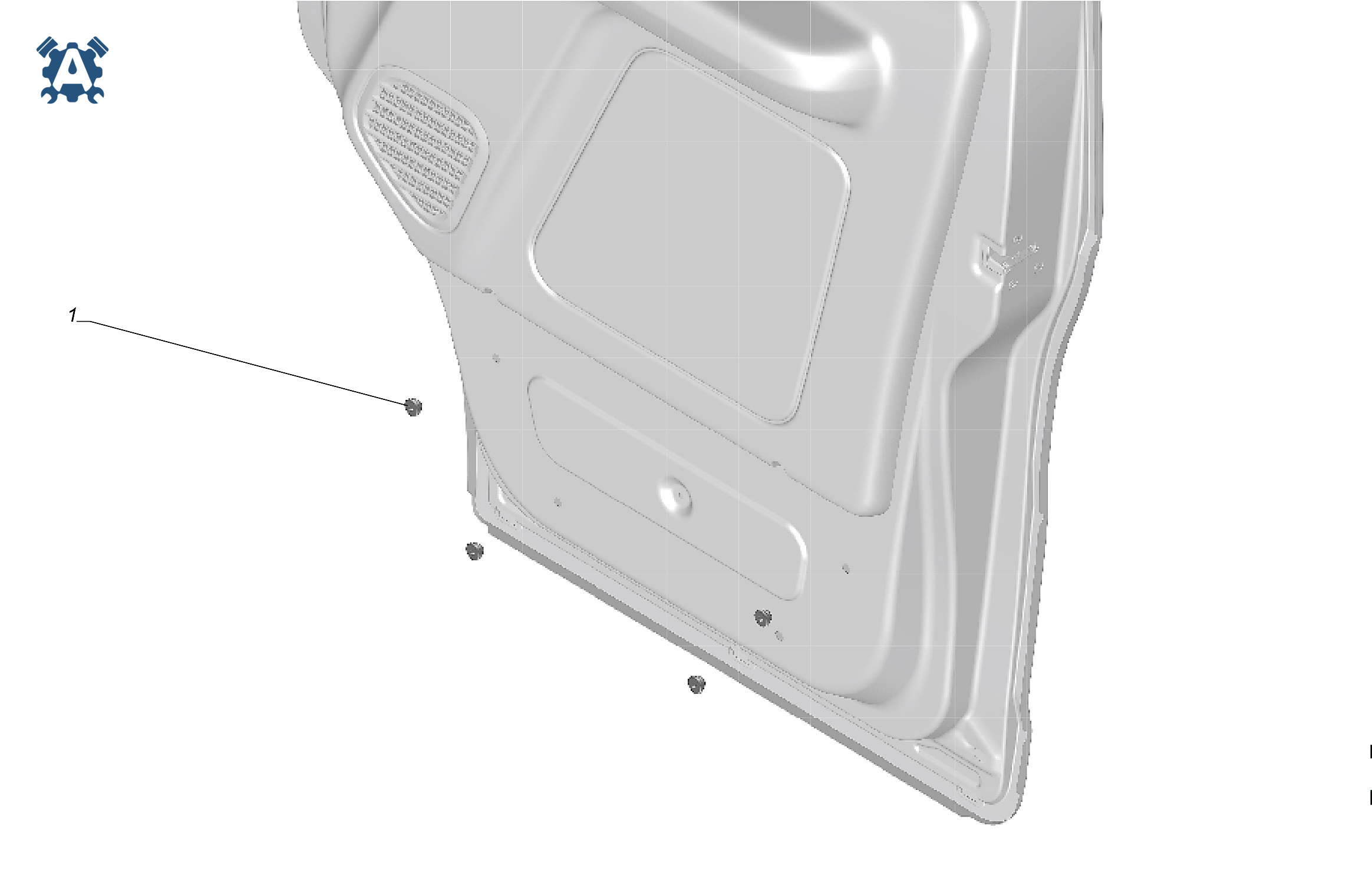

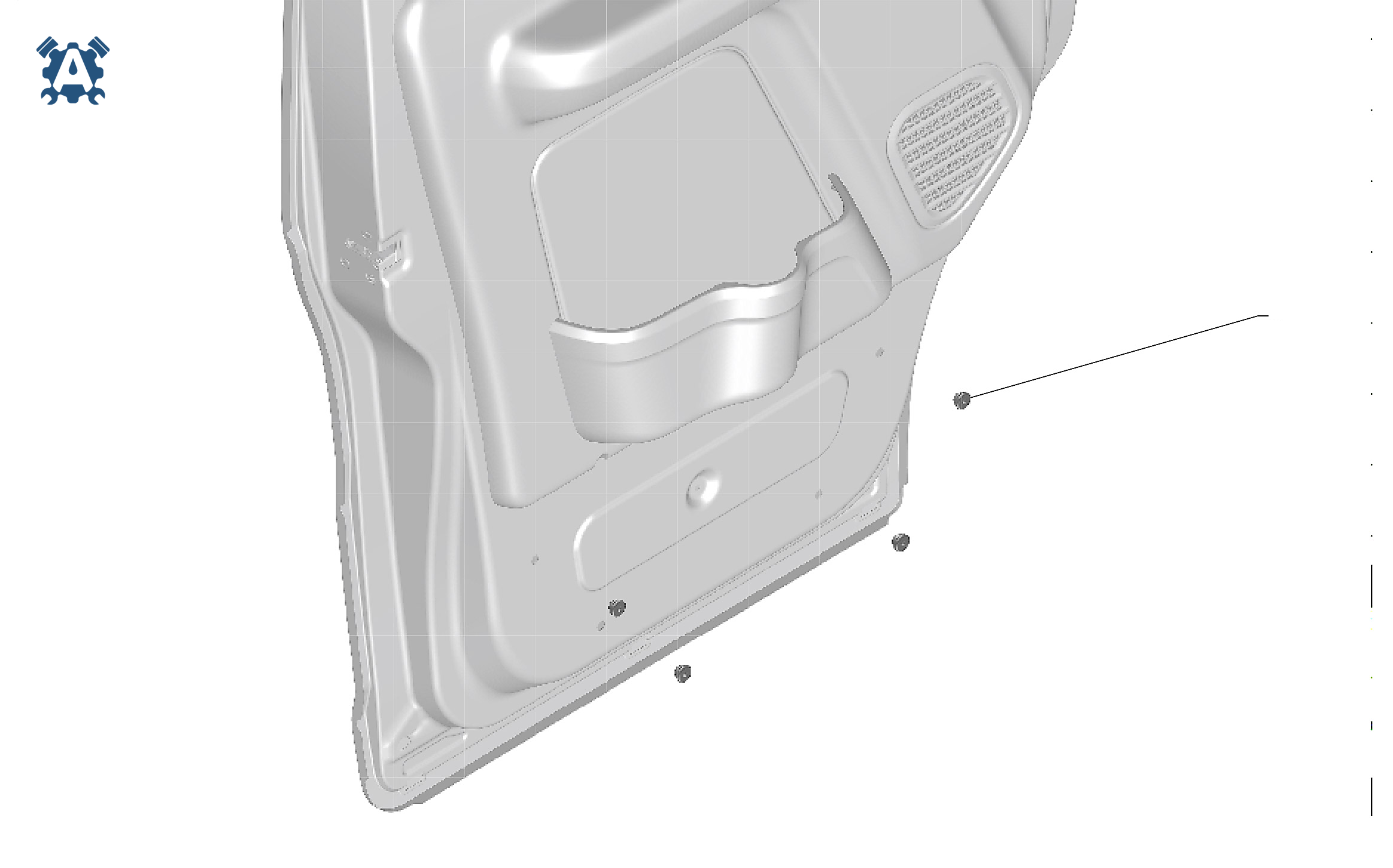

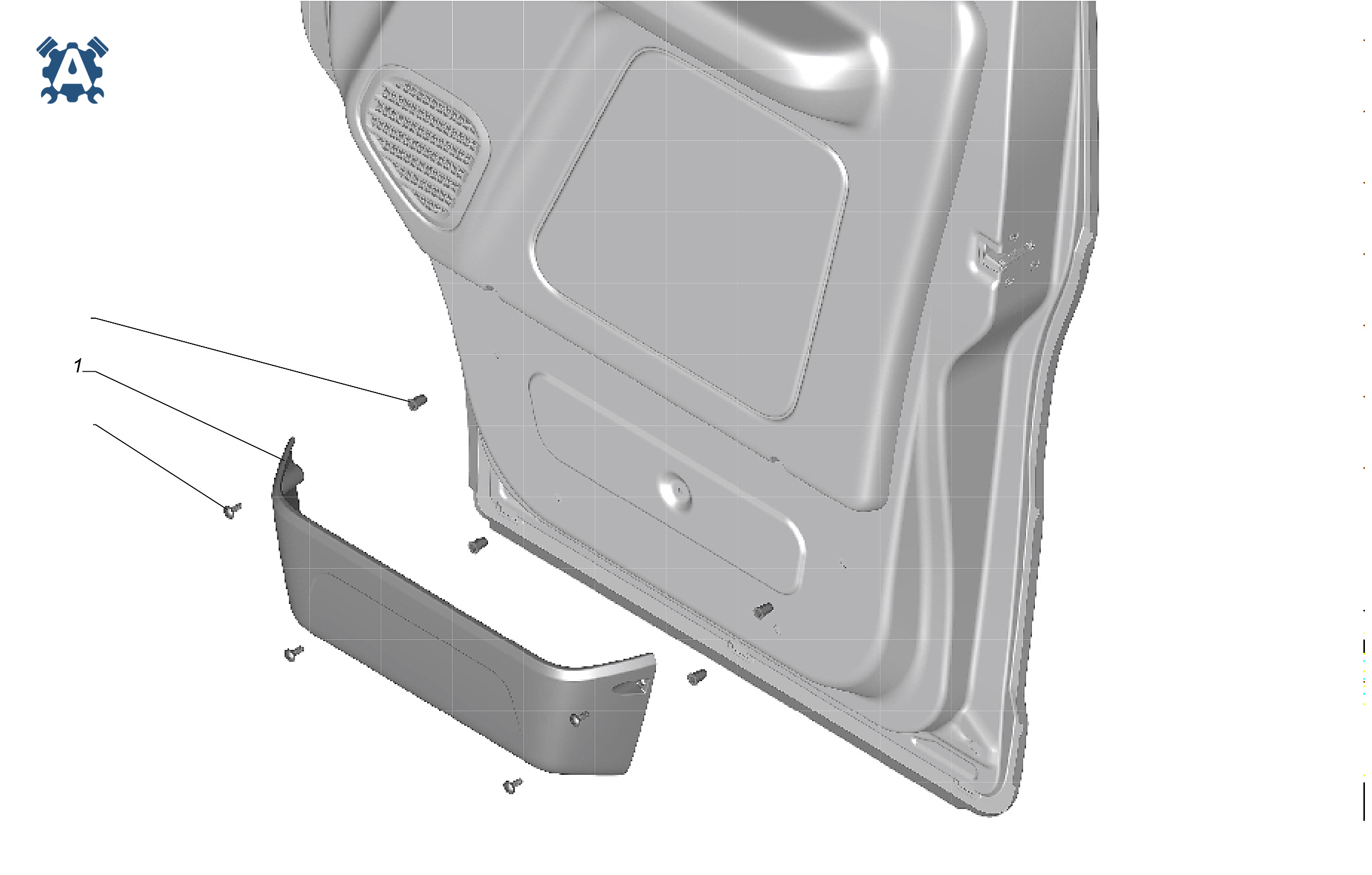

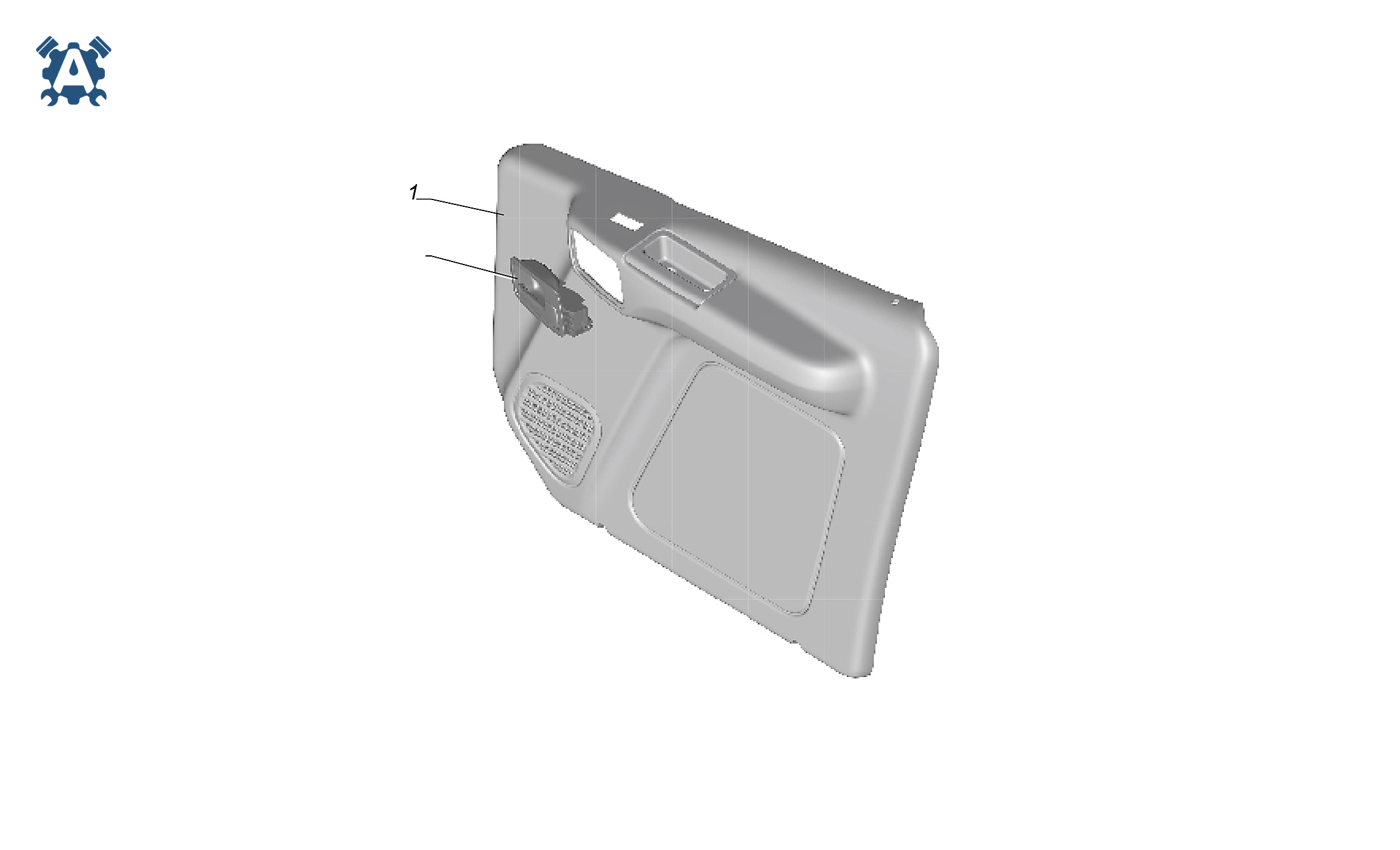

A21R23-6102208-10 Обивка передней двери правая ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

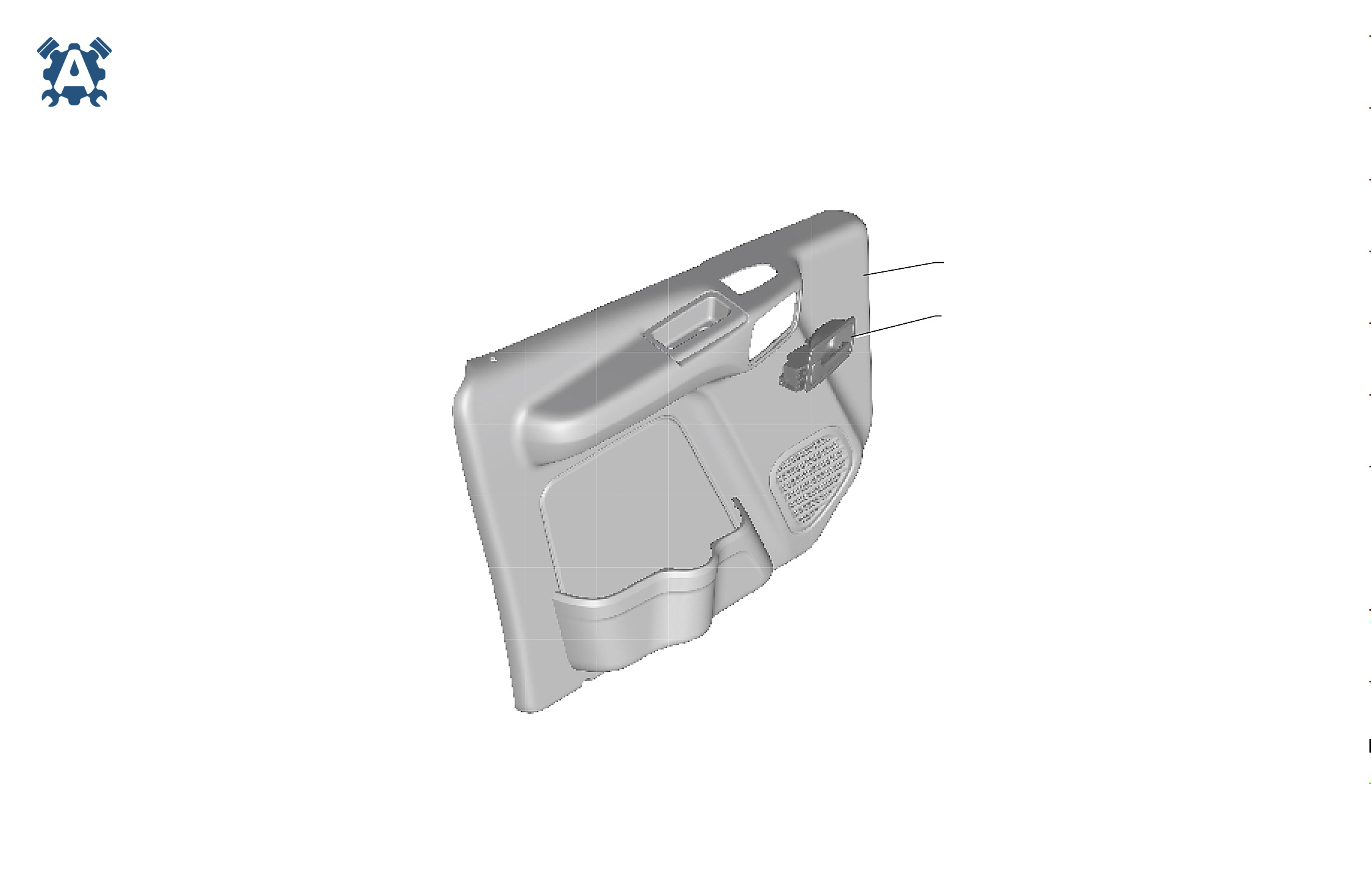

A21R23-6102209-10 Обивка передней двери левая ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

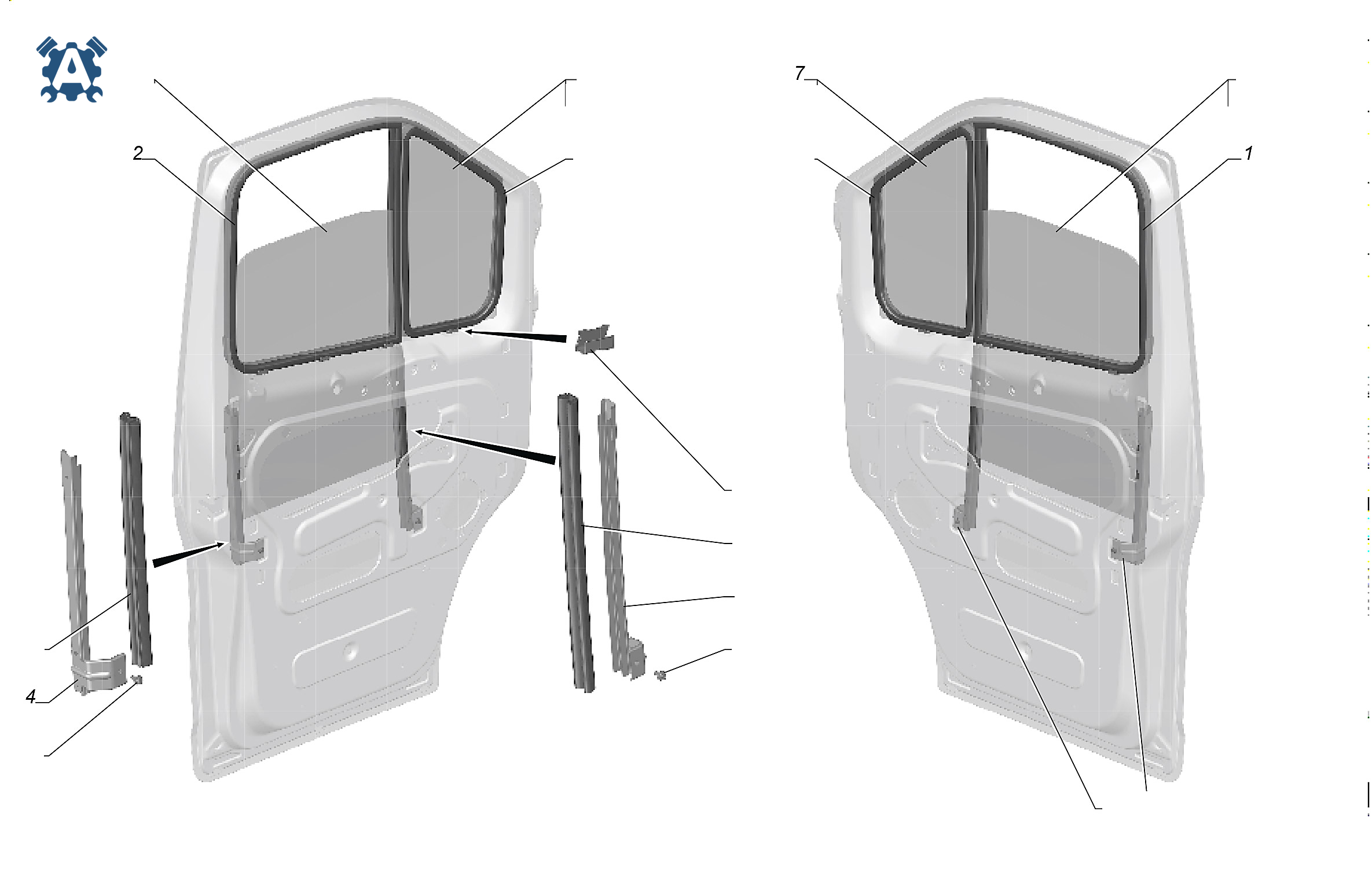

A21R23-6103002 Установка деталей двери ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-6103418 | Уплотнитель опускного стекла правый | — | Заявка |
| 2 | А21R23-6103419 | Уплотнитель опускного стекла левый | — | Заявка |
| 3 | А21R23-6103446 | Обойма желобка задняя правая | — | Заявка |
| 4 | А21R23-6103447 | Обойма желобка задняя левая | — | Заявка |
| 5 | А21R23-6103504 | Обойма желобка передняя правая | — | Заявка |
| 6 | А21R23-6103505 | Обойма желобка передняя левая | — | Заявка |
| 7 | А21R23-6103052 | Стекло неподвижное двери правое | — | Заявка |
| 8 | А21R23-6103052-01 | Стекло неподвижное двери правое опция Теплопоглащающие стекла | — | Заявка |
| 9 | А21R23-6103053 | Стекло неподвижное двери левое | — | Заявка |
| 10 | А21R23-6103053-01 | Стекло неподвижное двери левое опция Теплопоглащающие стекла | — | Заявка |
| 11 | А21R23-6103122 | Уплотнитель неподвижного стекла правый | — | Заявка |
| 12 | А21R23-6103123 | Уплотнитель неподвижного стекла левый | — | Заявка |
| 13 | А21R23-6103214 | Стекло опускное двери правое | — | Заявка |
| 14 | А21R23-6103214-01 | Стекло опускное двери правое опция Теплопоглащающие стекла | — | Заявка |
| 15 | А21R23-6103215 | Стекло опускное двери левое | — | Заявка |
| 16 | А21R23-6103215-01 | Стекло опускное двери левое опция Теплопоглащающие стекла | — | Заявка |
| 17 | А21R23-6103426 | Желобок опускного стекла нижний передний | — | Заявка |
| 18 | А21R23-6103438 | Желобок опускного стекла нижний | — | Заявка |
| 19 | .Е24406 | Болт резьбовыдавливающий Сп М6х12 | — | Заявка |
| 20 | А21R23.6102312 | Держатель обивки | — | Заявка |

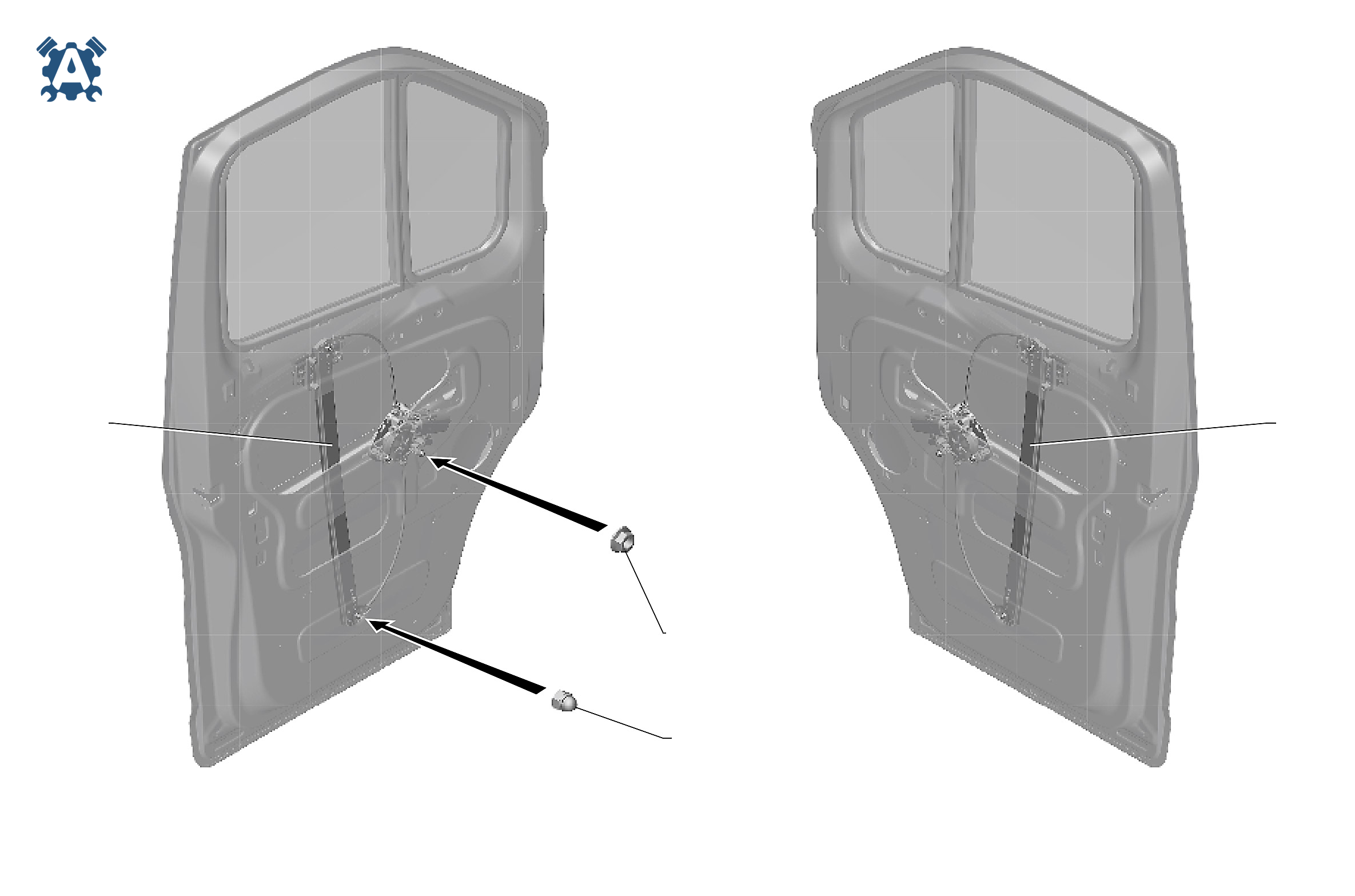

A21R23-6104002 Установка электрических стеклоподъемников ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

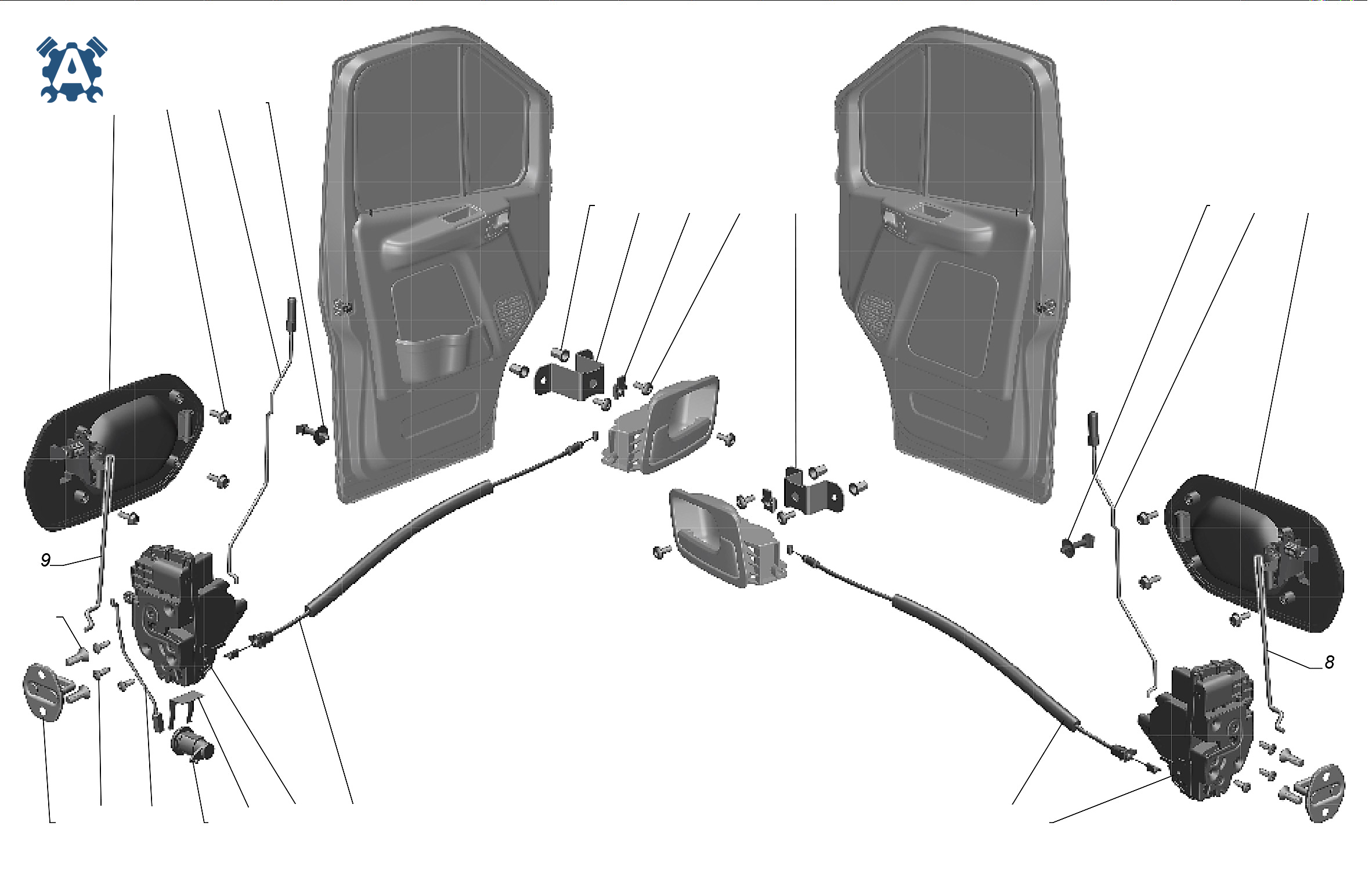

A21R23-6105002 Установка замков и приводов замков передних дверей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 31029-3711037 | Гайкодержатель с гайкой | — | Заявка |
| 2 | А21R23-6105068 | Тяга блокировки с кнопкой правая | — | Заявка |
| 3 | А21R23-6105069 | Тяга блокировки с кнопкой левая | — | Заявка |
| 4 | А21R23-6105330 | Тяга выключателя с наконечником | — | Заявка |
| 5 | 45 3114 9065 | Винт М8х20 | — | Заявка |
| 7 | 31105-6105142 | Держатель выключателя замка | — | Заявка |
| 8 | А21R23-6105248 | Тяга наружной ручки правая | — | Заявка |
| 9 | А21R23-6105249 | Тяга наружной ручки левая | — | Заявка |
| 10 | А21R23-6105326 | Кронштейн внутреннего привода правый | — | Заявка |
| 11 | А21R23-6105327 | Кронштейн внутреннего привода левый | — | Заявка |
| 12 | 290D228-71 | Винт ISO 10642-М6х12-8.8-A3L | — | Заявка |
| 13 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 14 | .081856 | Скоба | — | Заявка |
| 15 | 290D711-77 | Винт ISO 7380-2-M6x16-08.8-A3T | — | Заявка |
| 16 | A21R23.6105012 | Замок передней двери правый | — | Заявка |
| 17 | А21R23.6105013 | Замок передней двери левый | — | Заявка |
| 18 | А21R23.6105100 | Фиксатор замка | — | Заявка |
| 19 | А21R23.6105102 | Тяга внутреннего привода | — | Заявка |
| 20 | А21R23.6105150 | Ручка наружная передней двери правая | — | Заявка |
| 21 | А21R23.6105151 | Ручка наружная передней двери левая | — | Заявка |
| 22 | А21R23.6105411-01 | Выключатель замка передней двери | — | Заявка |
| 23 | .4000167801 | Винт EJOT PT WN1447 K60x14 | — | Заявка |
| 24 | .203132 | Скоба | — | Заявка |

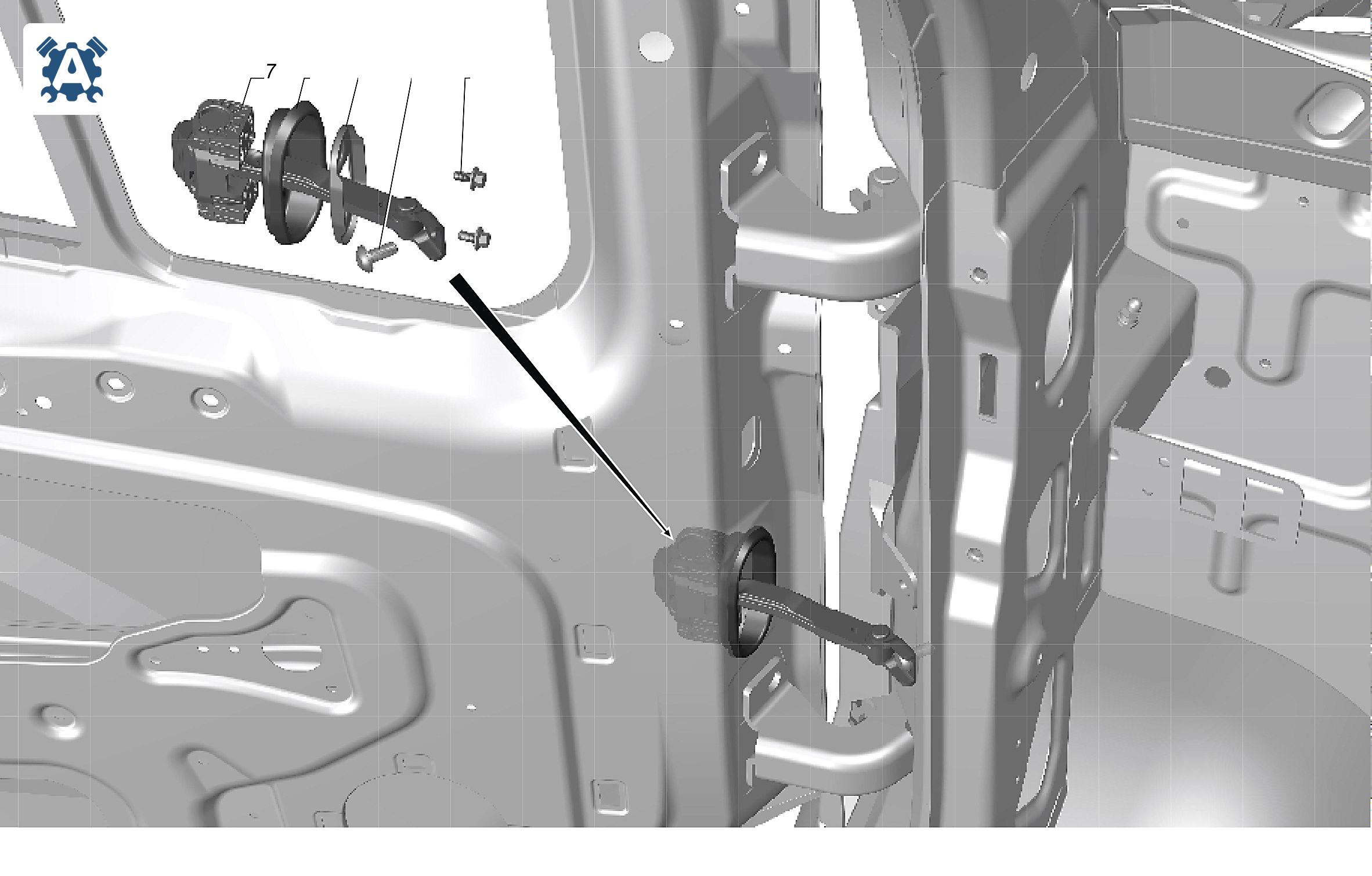

A21R23-6106002 Установка навески дверей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

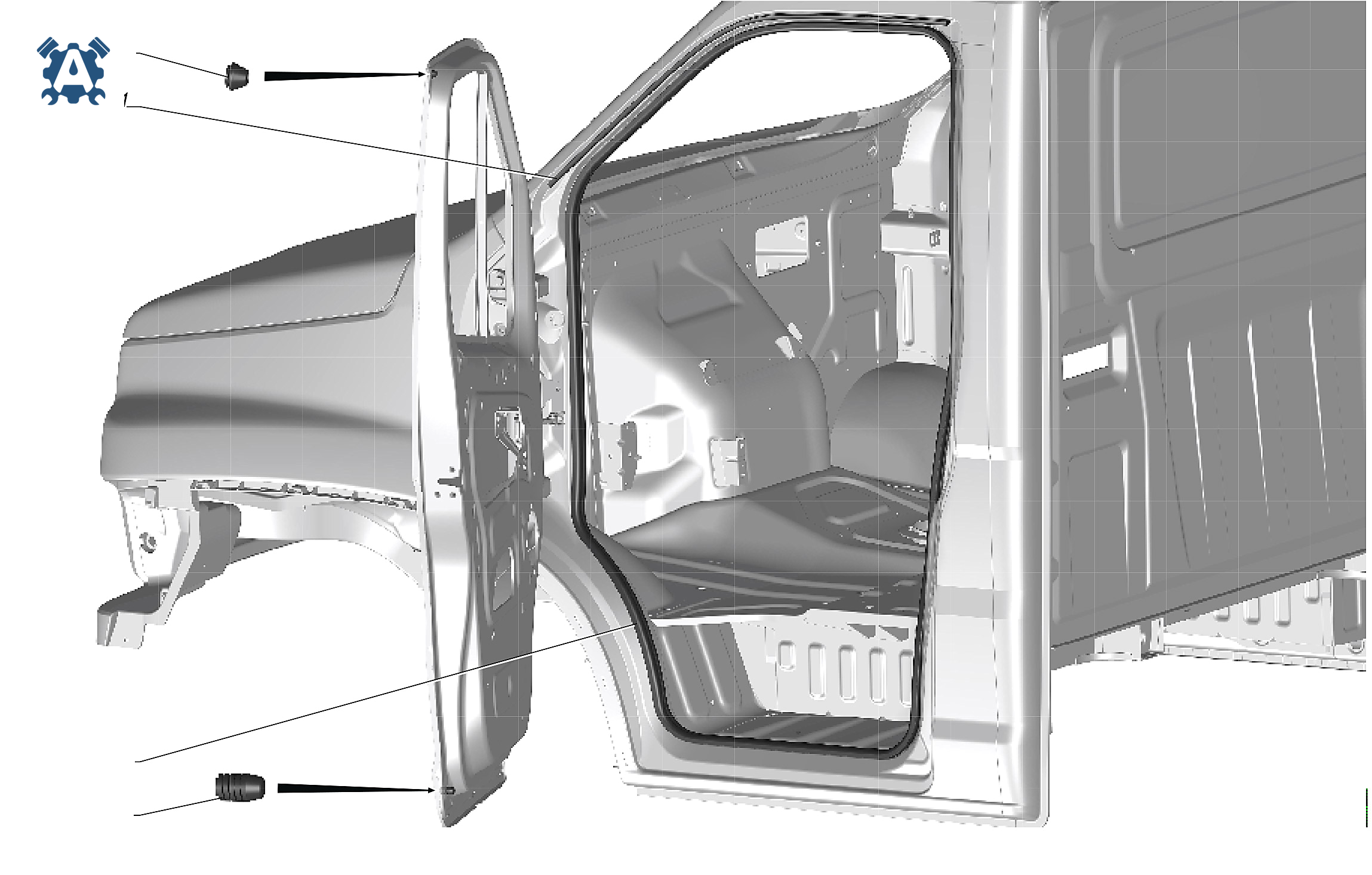

A21R23-6107002 Установка уплотнителей передних дверей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

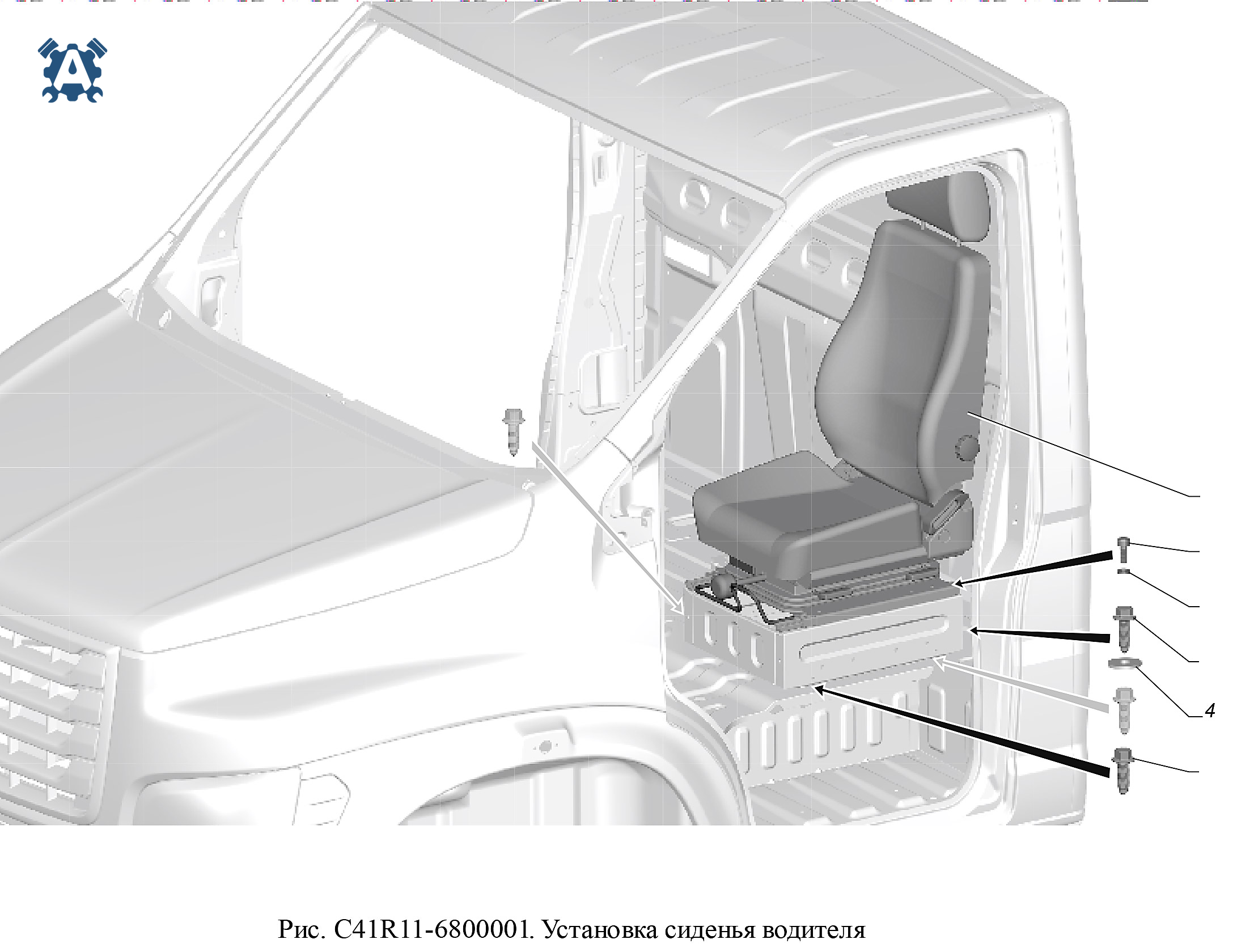

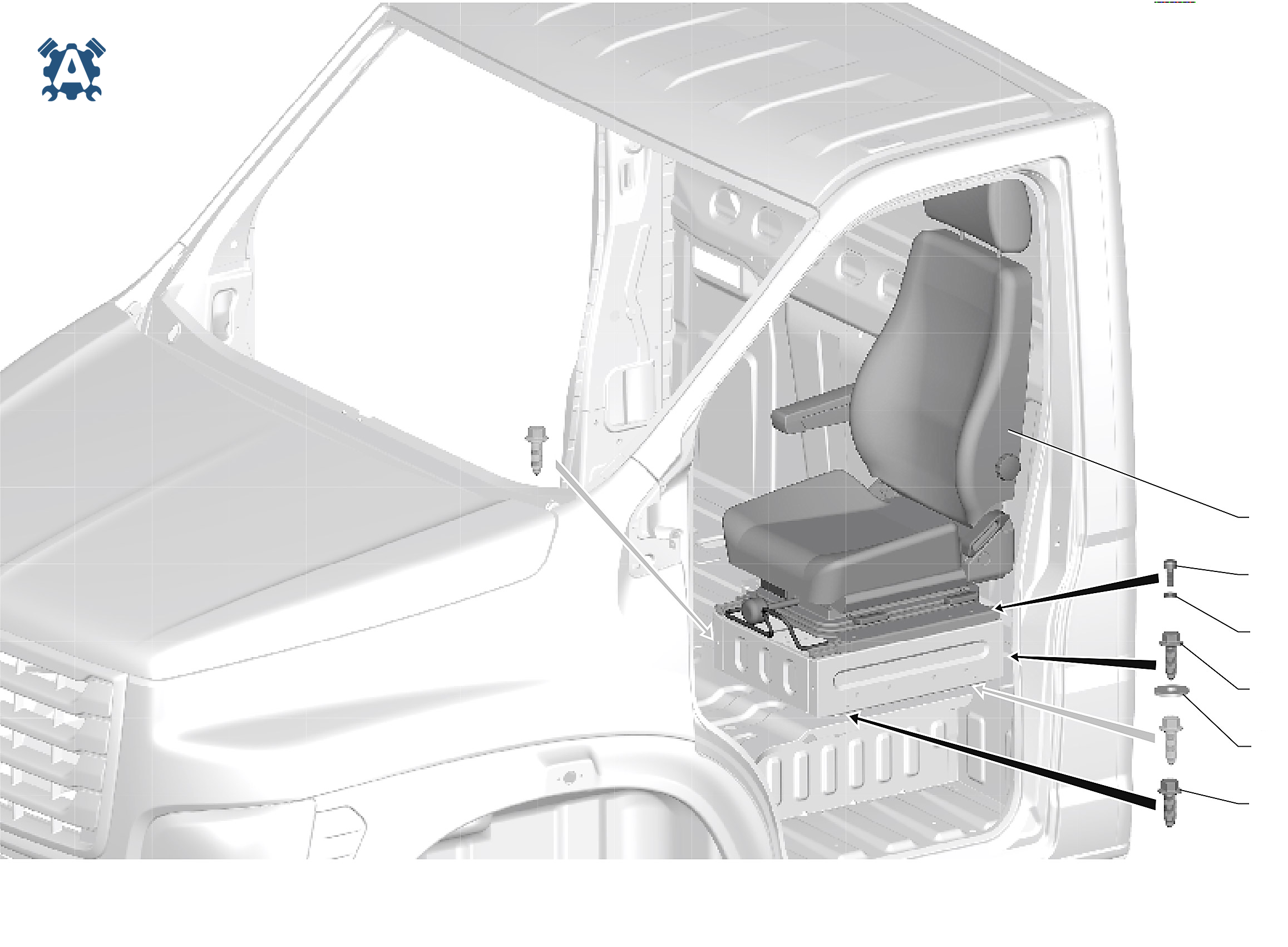

С41R11-6800001 Установка сиденья водителя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-6800001-10 Установка сиденья водителя опция Подрессореное сиденье водителя с подлокотником ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-6800001-20 Установка сиденья водителя опция Подрессореное сиденье водителя "Люкс" ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

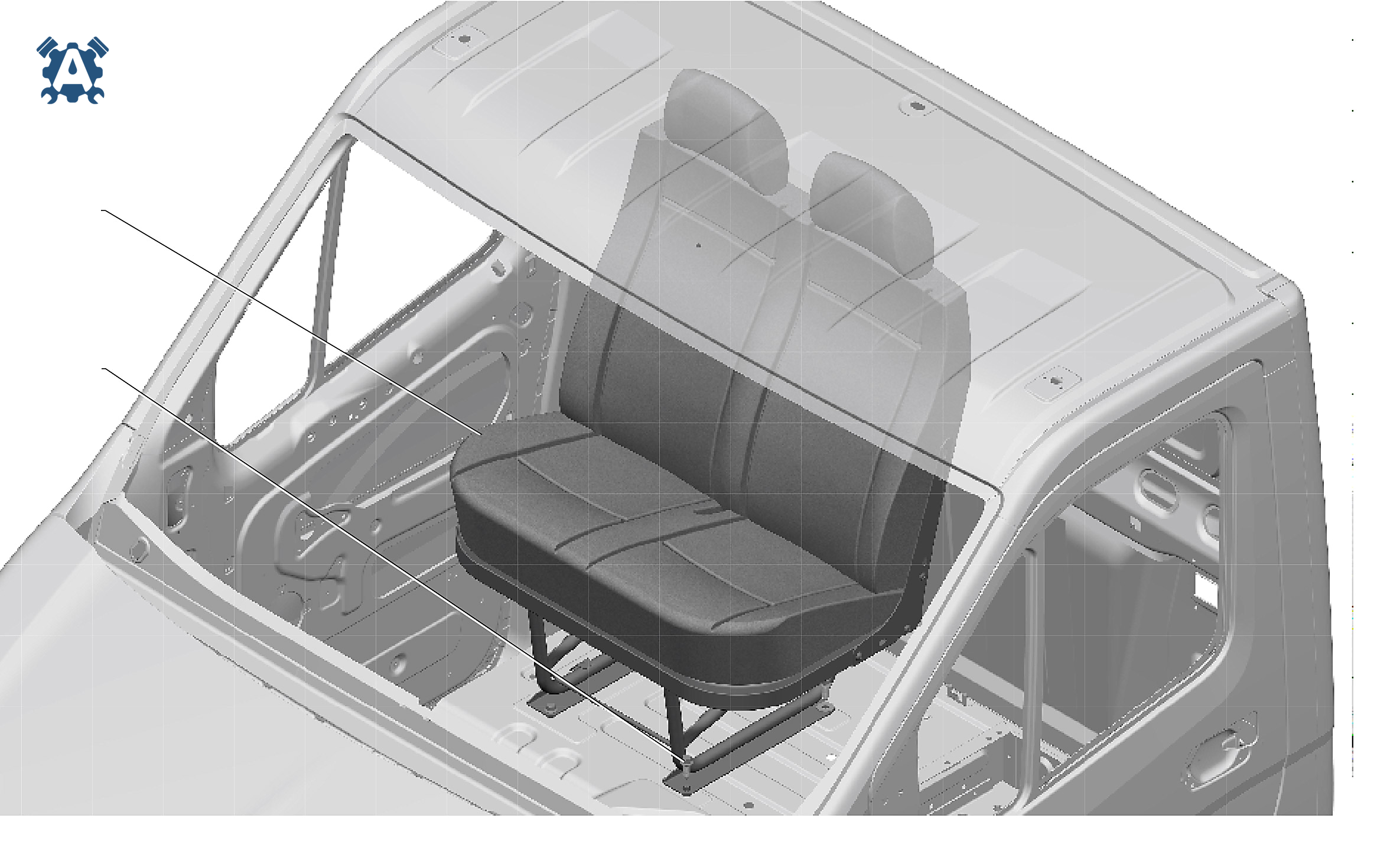

C41R11-6810001 Установка переднего сиденья ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

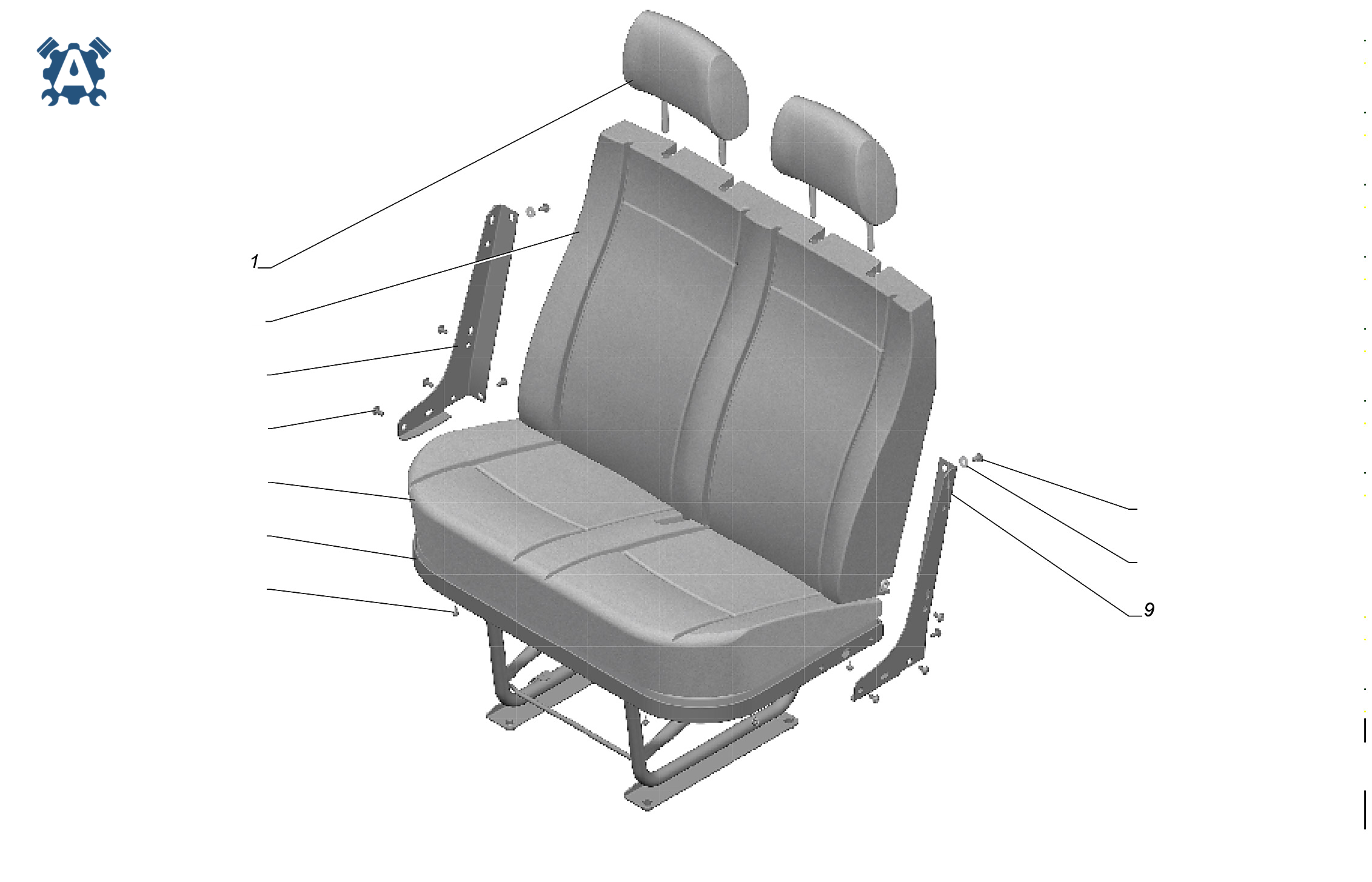

A22R23-6840010 Сиденье двухместное ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3302-6808010-10 | Подголовник | — | Заявка |
| 2 | А22R23-6841010 | Основание сиденья | — | Заявка |
| 3 | А22R23-6813010 | Подушка переднего сиденья | — | Заявка |
| 4 | 33023-6845010 | Спинка двухместного сиденья | — | Заявка |
| 6 | 45 3114 9063 | Винт М8х16 | — | Заявка |
| 7 | 3310-5325400 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 8 | 3302-6840032 | Накладка | — | Заявка |
| 9 | 3302-6840033 | Накладка | — | Заявка |
| 10 | 252038-П29 | Шайба 8 | — | Заявка |

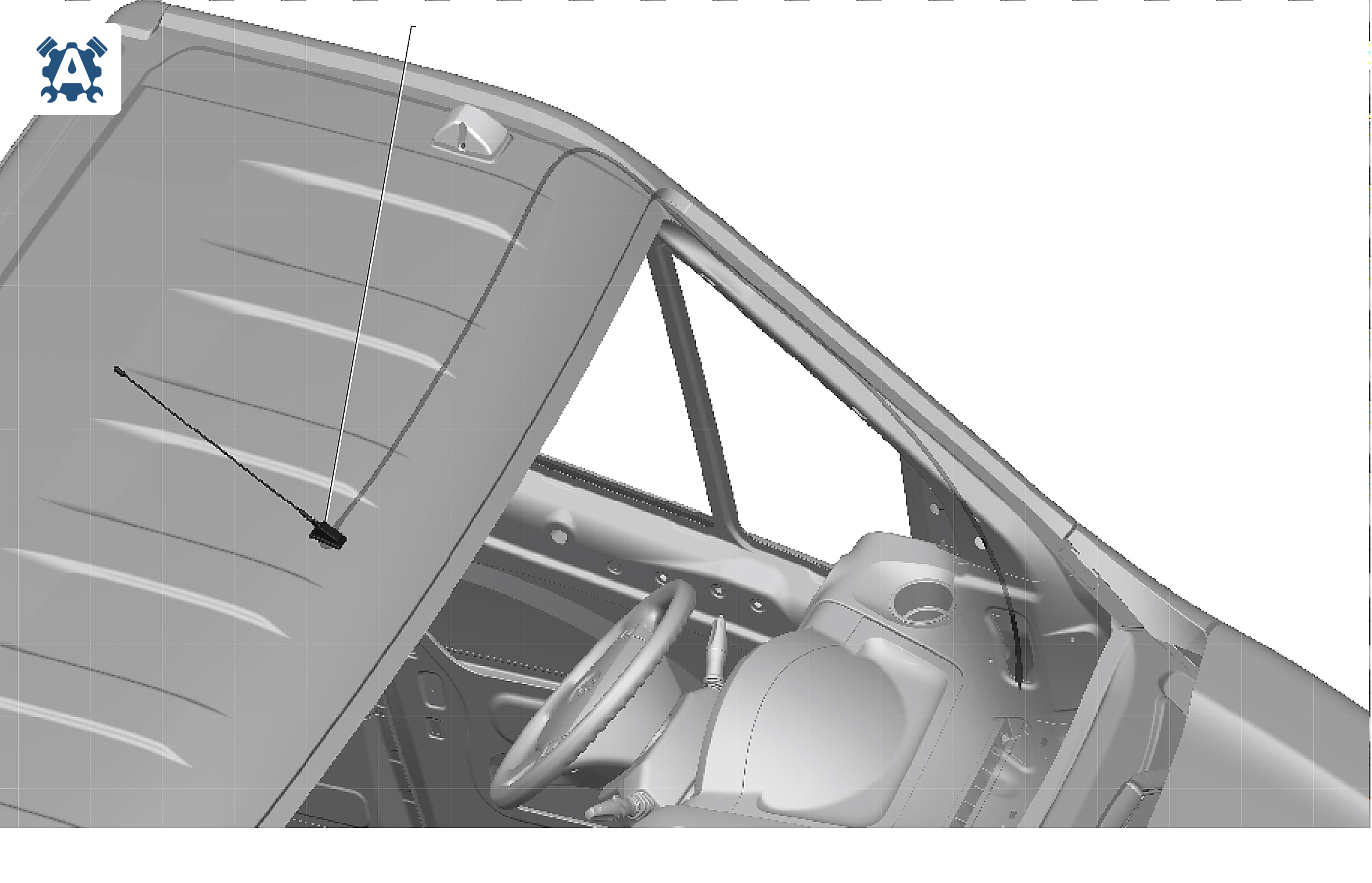

A21R23-7903002 Установка антенны ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23.7903010 | Антенна | — | Заявка |
A21R23-7908005 Установка магнитолы опция Головное устройство 1 DIN с кнопками на руле и USB ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

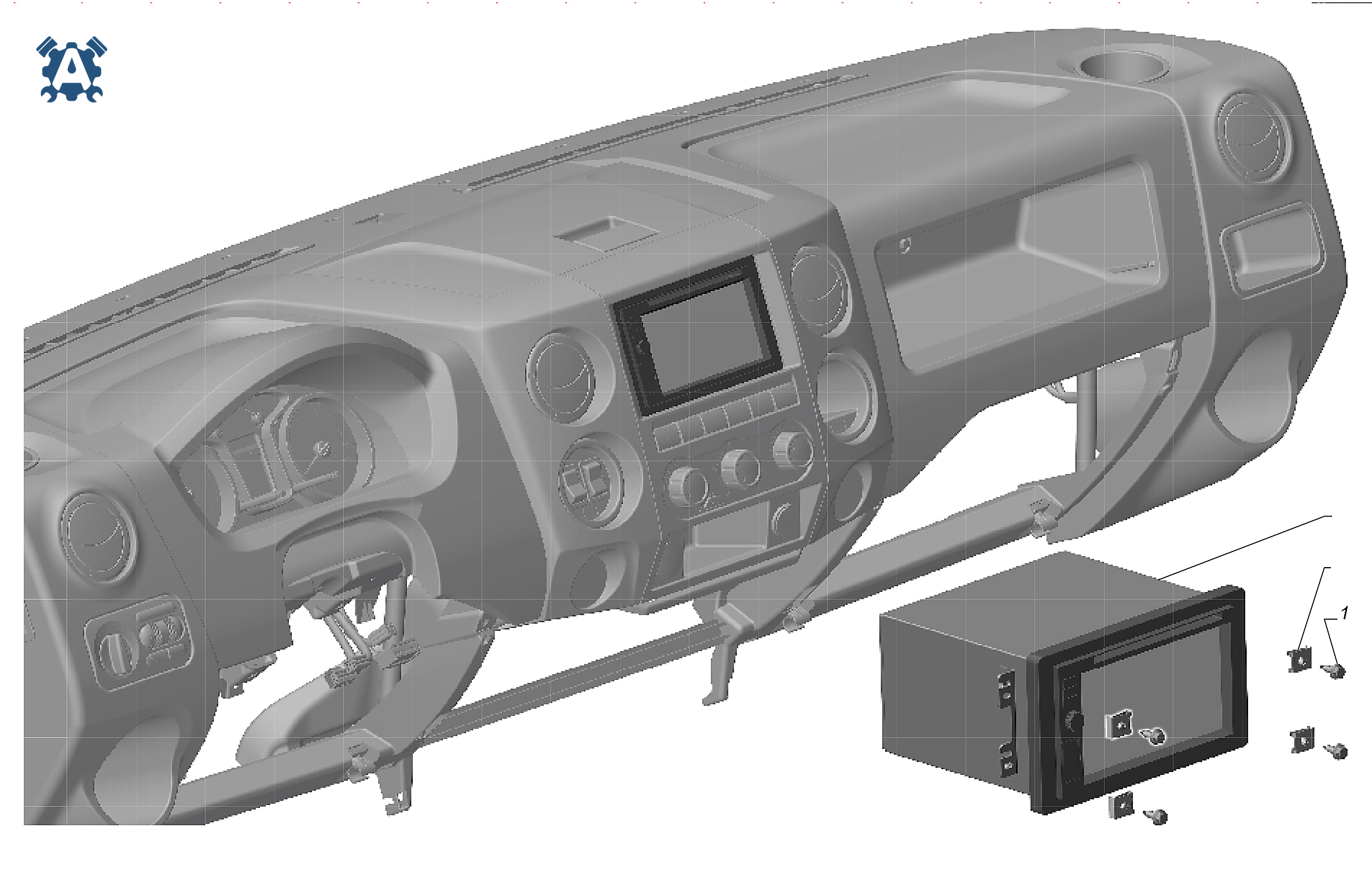

A21R23-7908005-10 Установка магнитолы опция Головное устройство 2 DIN с кнопками на руле, USB и навигацией ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

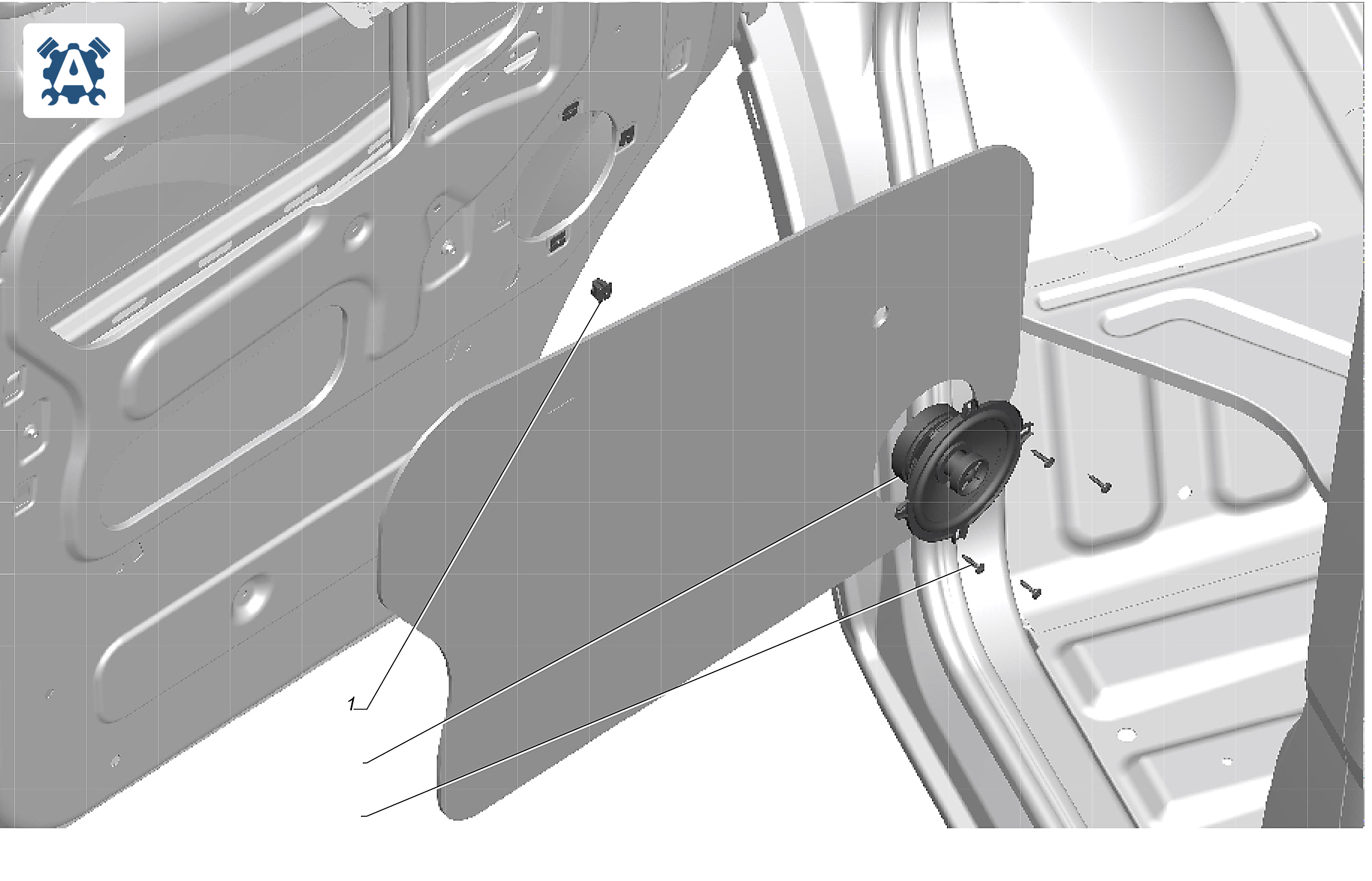

A21R23-7909002 Установка громкоговорителей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

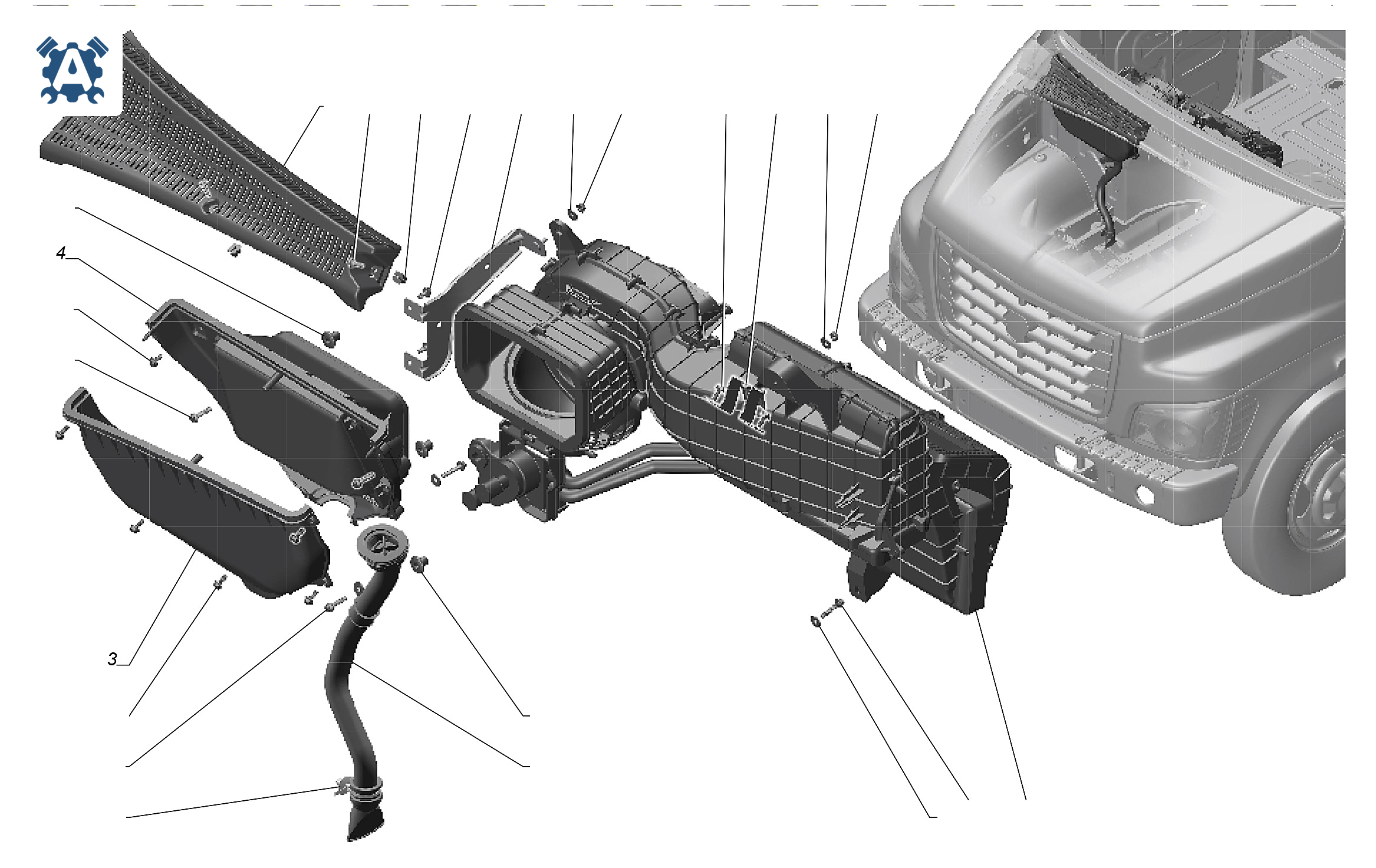

С41R13-8101002 Установка отопителя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-8101125 | Кронштейн отопителя | — | Заявка |
| 2 | А21R23-8101543 | Кронштейн вентилятора | — | Заявка |
| 3 | А21R23-8119014 | Короб воздухозаборника передний | — | Заявка |
| 4 | А21R23-8119020 | Воздухозаборник | — | Заявка |
| 11 | 293225-П29 | Шайба 6 | — | Заявка |
| 12 или поз.2 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 13 | 3302-5301594 | Гайка | — | Заявка |
| 14 | А21R23-8119034 | Крышка воздухозаборника | — | Заявка |
| 15 | А21R23-8119196 | Втулка распорная | — | Заявка |
| 24 или поз.1 | 292352-31 | Гайка DIN 6923-М6-6-A3L | — | Заявка |
| 25 или поз.2 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 26 или поз.2 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 30 | С41R13-8119144 | Патрубок водослива | — | Заявка |
| 31 | 45 3114 9077 | Винт 4.2х25 | — | Заявка |
| 32 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 33 | .Е24410/Н6 | Болт резьбовыдавливающий Сп М6х20 | — | Заявка |
| 34 | .Е24416 | Болт резьбовыдавливающий Сп М6х35 | — | Заявка |
| 35 | А21R23.8101010 | Модуль отопителя | — | Заявка |
| 36 | .201614.001 | Поясок GFS-5 | — | Заявка |

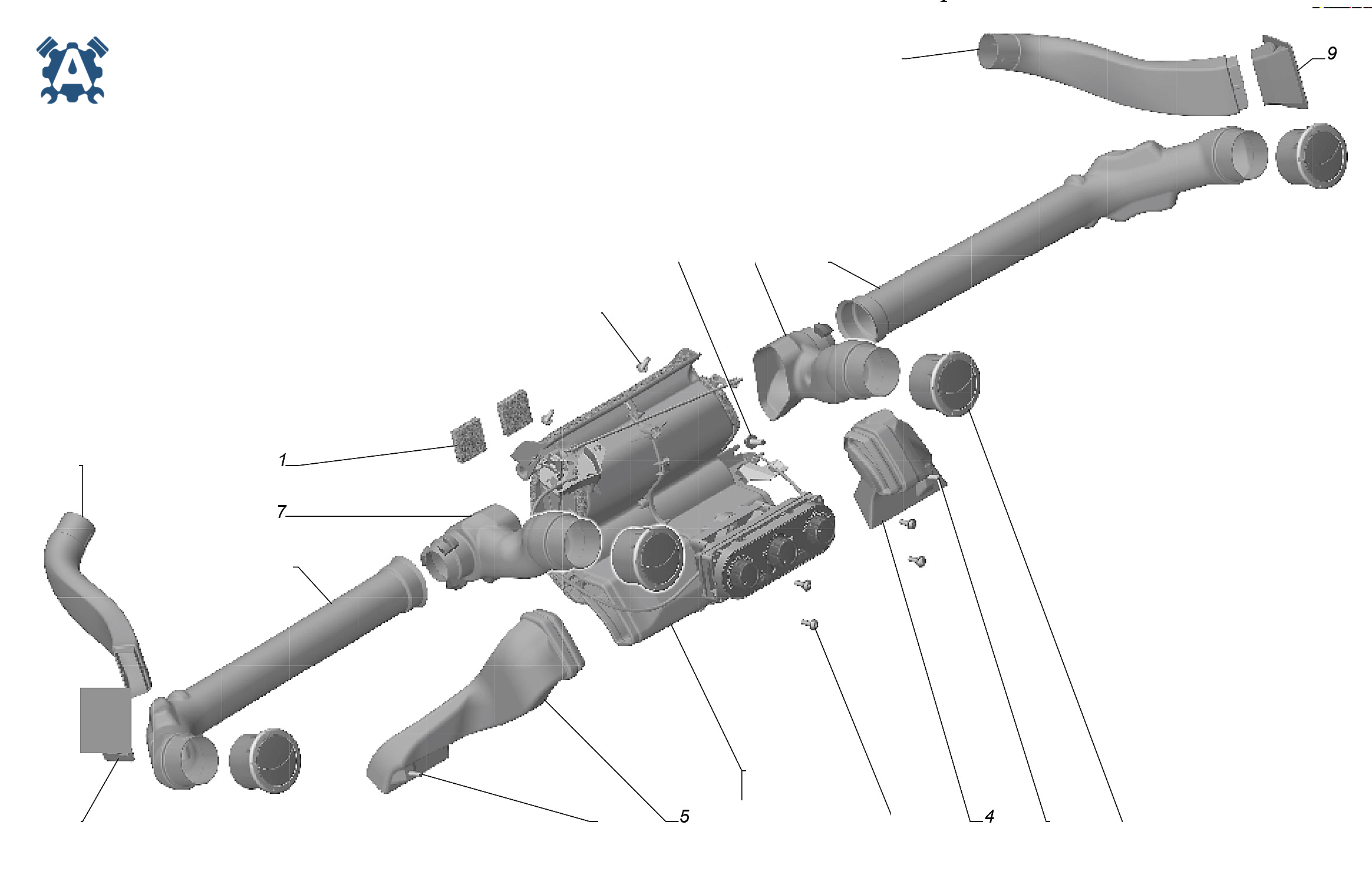

A21R23-8103005 Установка системы распределения ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-5325049 | Прокладка облицовки панели приборов передней | — | Заявка |
| 4 | А21R23-8103104 | Воздуховод правый | — | Заявка |
| 5 | А21R23-8103105 | Воздуховод левый | — | Заявка |
| 6 | А21R23-8104172 | Воздуховод с уплотнителем | — | Заявка |
| 7 | А21R23-8104173 | Воздуховод с уплотнителем | — | Заявка |
| 8 | А21R23-8104176 | Патрубок вентиляции | — | Заявка |
| 9 | А21R23-8108036 | Дефростер правый | — | Заявка |
| 10 | А21R23-8108037 | Дефростер левый | — | Заявка |
| 11 | А21R23-8108094 | Патрубок правый | — | Заявка |
| 12 | А21R23-8108095 | Патрубок левый | — | Заявка |
| 14 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 15 | .4229516801 | Винт EJOT DELTA PT 50х16 | — | Заявка |
| 16 | А21R23.8104040 | Дефлектор вентиляции салона | — | Заявка |
| 18 | А21R23.8103016 | Распределитель | — | Заявка |
| 19 | А21R23.8103018 | Распределитель климатической установки опция Кондиционер | — | Заявка |

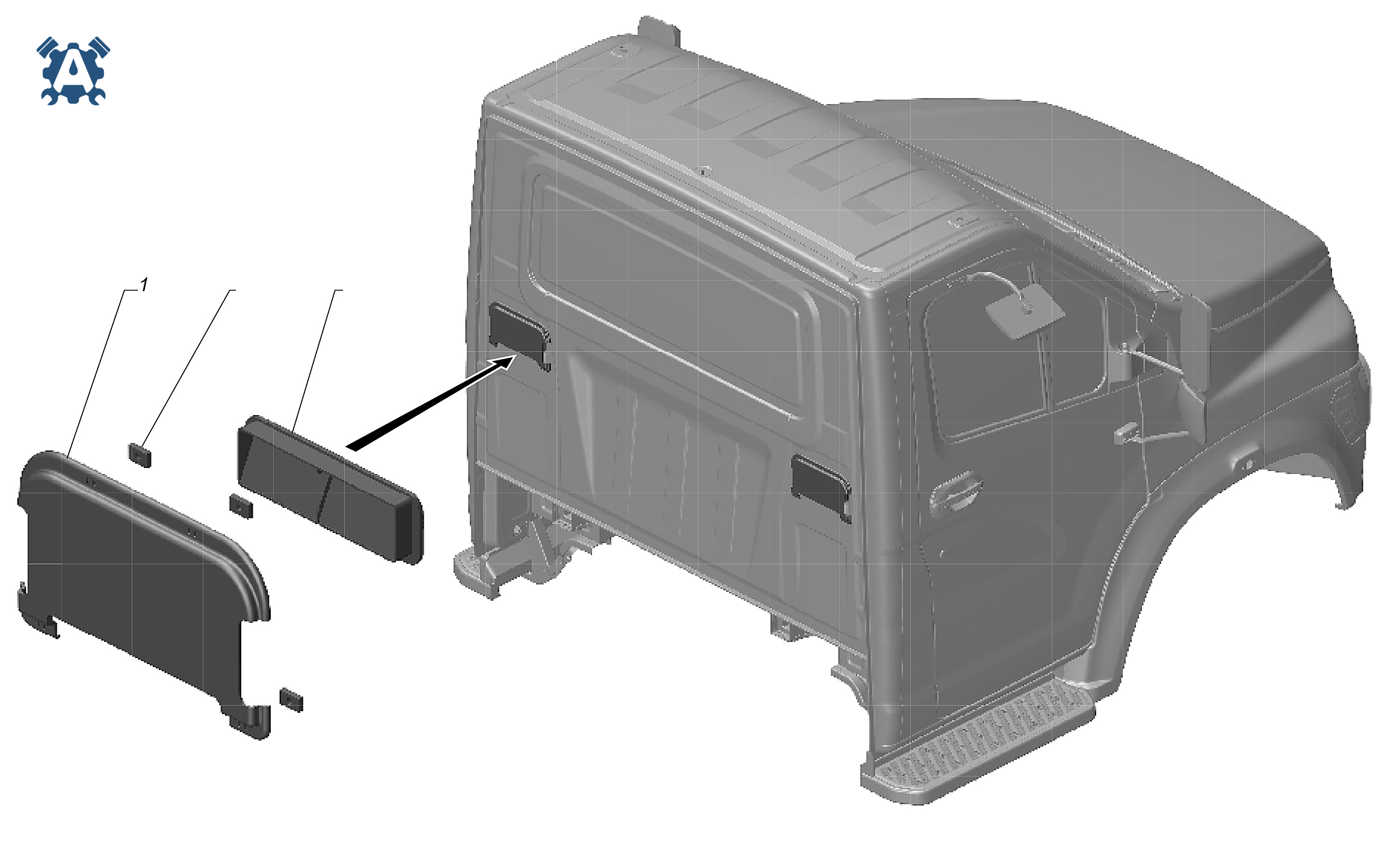

A21R23-8104002 Установка вентиляции кузова ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
C41R13-8112001 Установка конденсатора опция Кондиционер ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R13-8112110 | Кронштейн конденсатора правый | — | Заявка |
| 2 | C41R13-8112111 | Кронштейн конденсатора левый | — | Заявка |
| 3 | C41R13-8112118 | Кронштейн конденсатора нижний правый | — | Заявка |
| 4 | C41R13-8112119 | Кронштейн конденсатора нижний левый | — | Заявка |
| 5 | C41R13-8131420 | Кронштейн трубопровода | — | Заявка |
| 8 или поз.20 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 15 | 252037-П29 | Шайба 6 | — | Заявка |
| 16 или поз.1 | 45 9376 1108 | Болт М6х30 | — | Заявка |
| 17 или поз.1 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 18 или поз.1 | 290S015-71 | Болт DIN М6х30 | — | Заявка |
| 19 или поз.1 | 290S023-71 | Болт DIN М8х20 | — | Заявка |
| 20 или поз.8 | 292352-31 | Гайка DIN М6 | — | Заявка |
| 25 | C41R13.8131340 | Трубопровод конденсатора отводящий | — | Заявка |
| 26 | .E24408 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х16 | — | Заявка |
| 27 | .E24416 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х35 | — | Заявка |
| 28 | A21R23.8112033 | Конденсатор | — | Заявка |
| 30 | A21R23.8112070 | Вентилятор конденсатора | — | Заявка |

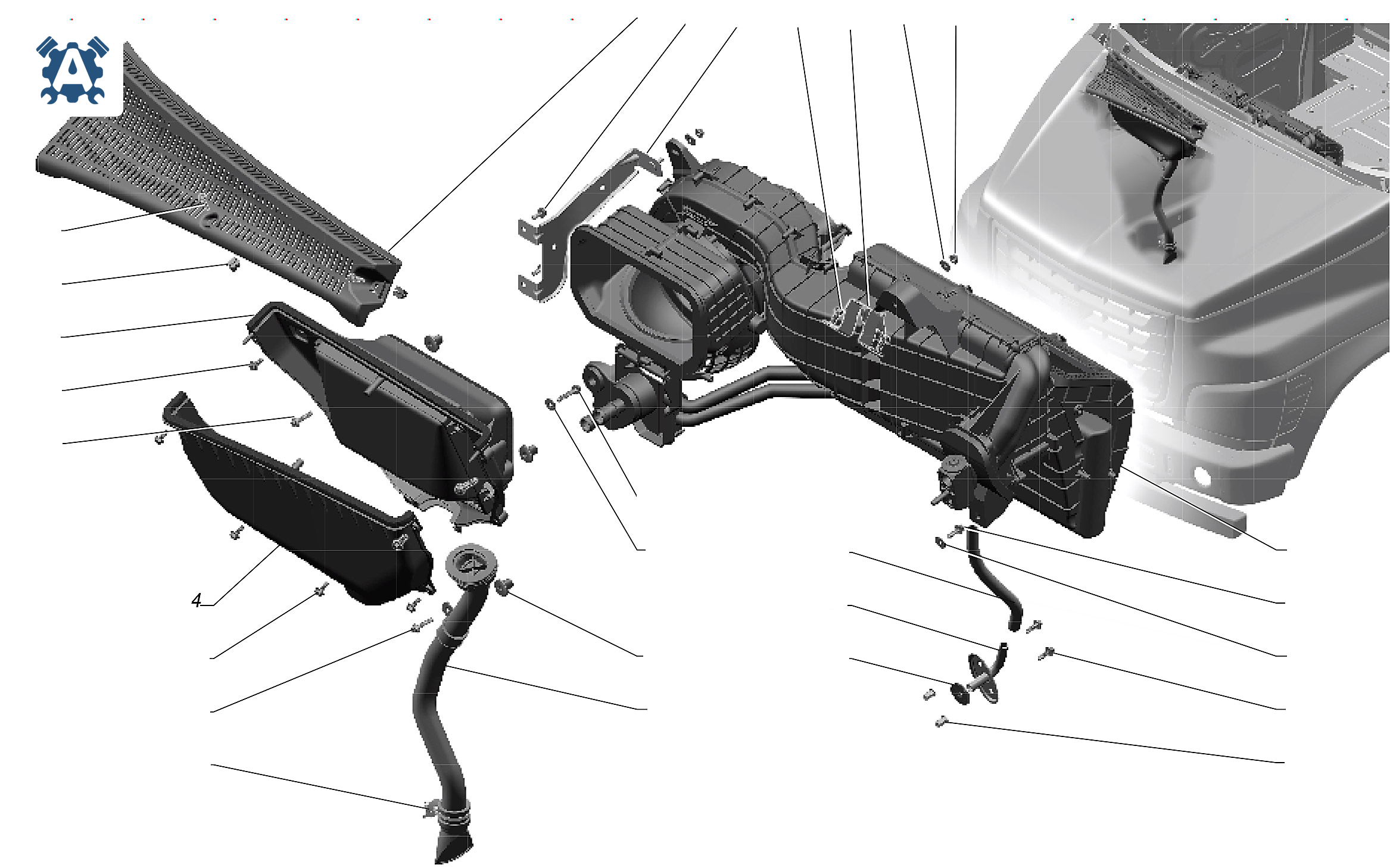

С41R13-8116002 Установка блока обработки воздуха опция Кондиционер ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-8101125 | Кронштейн отопителя | — | Заявка |
| 2 | А21R23-8101543 | Кронштейн вентилятора | — | Заявка |
| 3 | UC1C11-8116180 | Паторубок слива конденсата | — | Заявка |
| 4 | А21R23-8119014 | Короб воздухозаборника передний | — | Заявка |
| 5 | А21R23-8119020 | Воздухозаборник | — | Заявка |
| 6 | С41R13-8119144 | Патрубок водослива | — | Заявка |
| 10 | 45 3114 9077 | Винт 4.2х25 | — | Заявка |
| 11 или поз.2 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 12 | 3302-5301594 | Гайка | — | Заявка |
| 13 | А21R22-8116046 | Трубка слива конденсата | — | Заявка |
| 14 | А21R22-8116186 | Уплотнитель патрубка | — | Заявка |
| 15 | А21R23-8119034 | Крышка воздухозаборника | — | Заявка |
| 16 | А21R23-8119196 | Втулка распорная | — | Заявка |
| 20 | 252037-П29 | Шайба 6 | — | Заявка |
| 21 или поз.2 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 22 или поз.2 | 290S013-71 | Болт DIN EN 1662-М6х20-8.8-A3L | — | Заявка |
| 23 или поз.2 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 24 или поз.1 | 292352-31 | Гайка DIN 6923-М6-6-A3L | — | Заявка |
| 25 или поз.2 | 45 9376 1104 | Болт М6х20 | — | Заявка |
| 30 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 31 | .201614.001 | Поясок GFS-5 | — | Заявка |
| 32 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 33 | .Е24410/Н6 | Болт резьбовыдавливающий Сп М6х20 | — | Заявка |
| 34 | .Е24416 | Болт резьбовыдавливающий Сп М6х35 | — | Заявка |
| 35 | А21R23.8116010 | Модуль блока обработки воздуха | — | Заявка |
A21R23-8119020 Воздухозаборник ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-8119026 | Короб воздухозаборника задний | — | Заявка |
| 2 | А21R23-8119108-10 | Корпус фильтра | — | Заявка |
| 3 | А21R23-8119116 | Уплотнитель корпуса фильтра | — | Заявка |
| 4 | А21R23-8119142 | Уплотнитель | — | Заявка |
| 6 или поз.7 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 7 или поз.6 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 8 | А21R23.8119402 | Вставка резьбовая | — | Заявка |
| 9 | А21R23.8119200 | Фильтр салонный воздушный | — | Заявка |
С41R13-8120001 Установка трубопроводов отопителя ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R13-8120002 Установка трубопроводов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8120014 | Трубка отводящая | — | Заявка |
| 3 | 293225-П29 | Шайба 6 | — | Заявка |
| 4 | 3310-8120034 | Шланг | — | Заявка |
| 5 | С41R11-8120036 | Шланг | — | Заявка |
| 6 | С41R11-8120038 | Шланг | — | Заявка |
| 7 | 3302-8120040 | Штуцер | — | Заявка |
| 8 | С41R11-8120066 | Шланг | — | Заявка |
| 9 | 3110-8120166 | Скоба крепления шланга | — | Заявка |
| 10 | С41R13-8120504 | Кронштейн шланга | — | Заявка |
| 12 или поз.1 | 290S013-71 | Болт DIN EN 1662-М6х20-8.8-A3L | — | Заявка |
| 13 или поз.1 | 45 9376 1104 | Болт М6х20 | — | Заявка |
| 14 или поз.1 | .01128044029 | Хомут пружинный 29х12 | — | Заявка |
| 15 или поз.1 | .2901200000 | Хомут пружинный 29х12 | — | Заявка |
| 16 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 17 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 18 или поз.1 | А21R23.8109030 | Кран управления отопителем | — | Заявка |
| 19 или поз.1 | А21R23.8109030-01 | Кран управления отопителем | — | Заявка |
C41R13-8131001 Установка системы кондиционирования опция Кондиционер ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
C41R13-8131002 Установка системы кондиционирования опция Кондиционер ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 или поз.2 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 2 или поз.1 | 292353-51 | Гайка DIN М8 | — | Заявка |
| 3 | .1/38318/01 | Гайка фланцевая М5 | — | Заявка |
| 4 | .7711024601 | Винт EJOT FDS Schraube SF M5x18-BS | — | Заявка |
| 5 | .E24408 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6x16 | — | Заявка |
| 6 | C41R13.8131300 | Трубопровод компрессора подводящий | — | Заявка |
| 7 | C41R13.8131320 | Трубопровод по кузову | — | Заявка |
| 8 | A21R23.8131400 | Датчик давления | — | Заявка |

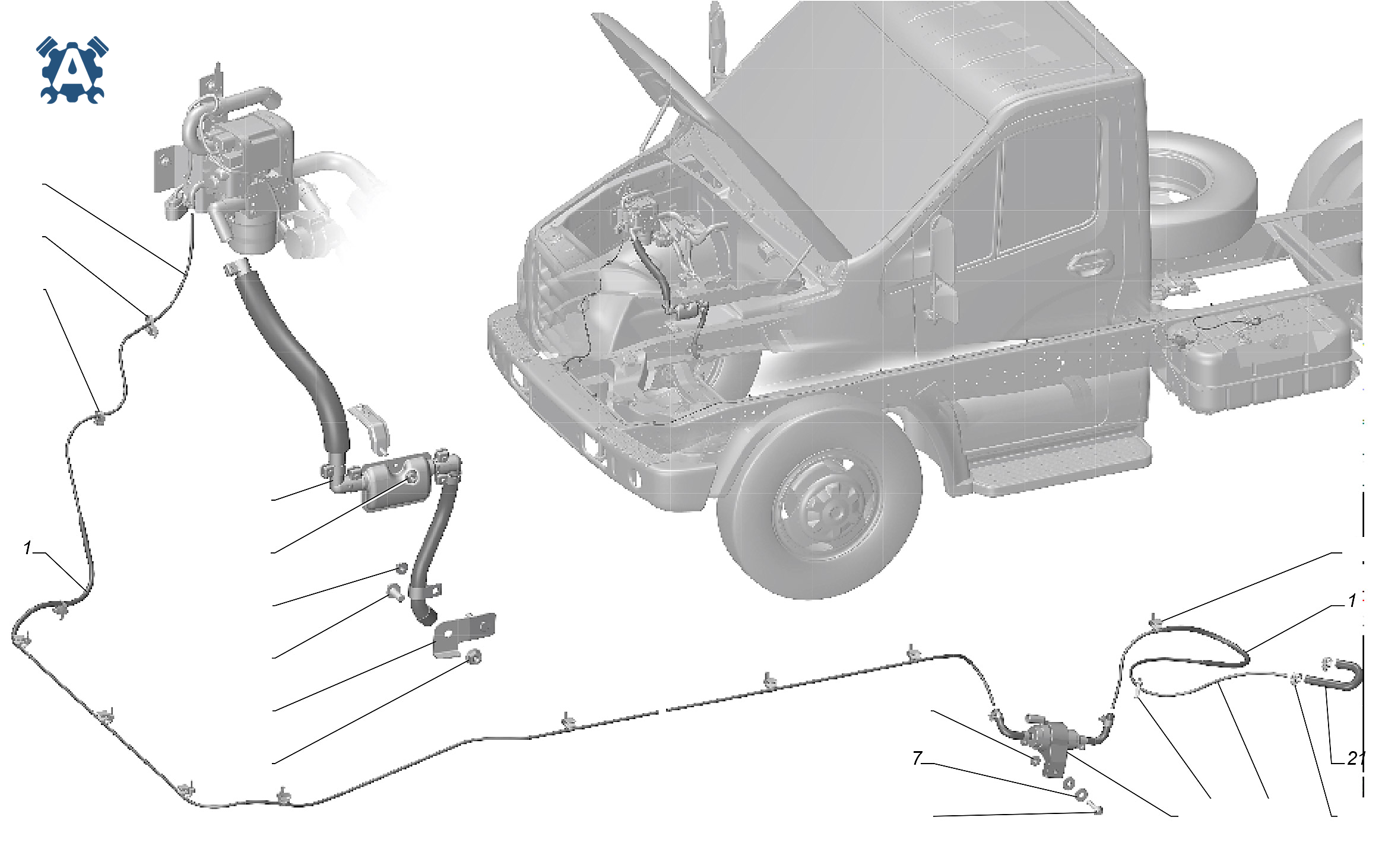

A21R22-8134001 Установка топливопроводов подогревателя опция Предпусковой подогреватель, отопитель ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 13Ю-1108115 | Трубка защитная оболочки воздушной заслонки | — | Заявка |
| 3 или поз.10 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 7 | 252037-П29 | Шайба 6 | — | Заявка |
| 8 или поз.9 | 45 9376 1108 | Болт М6х30 | — | Заявка |
| 9 или поз.8 | 290S015-71 | Болт DIN EN 1662-М6х30-8.8-A3L | — | Заявка |
| 10 или поз.3 | 292352-31 | Гайка DIN 6923-М6-6-A3L | — | Заявка |
| 11 или поз.1 | 45 9955 1821 | Гайка М10 | — | Заявка |
| 12 или поз.1 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 13 или поз.1 | 45 9376 1163 | Болт М10х25 | — | Заявка |
| 14 или поз.1 | 290S036-71 | Болт DIN EN1662-М10х25-8.8-A3L | — | Заявка |
| 15 | 3302.3724653 | Поясок с клипсой | — | Заявка |
| 16 | 3309.3724653 | Поясок с клипсой | — | Заявка |
| 17 | 45 3114 9922 | Поясок | — | Заявка |
| 18 | С41R11.8134024 | Трубка топливная подводящая | — | Заявка |
| 19 | А21R22.8134026 | Насос-дозатор | — | Заявка |
| 20 | С41R11.8134028 | Трубка топливная отводящая | — | Заявка |
| 21 | .104709 | Шланг топливный | — | Заявка |
| 22 | .1310947А | Хомут 10 | — | Заявка |
| 23 | 3302.3724528 | Хомут | — | Заявка |
| 24 | С41R11.8134100 | Глушитель подогревателя | — | Заявка |
| 27 | С41R11-8134054 | Кронштейн патрубка | — | Заявка |

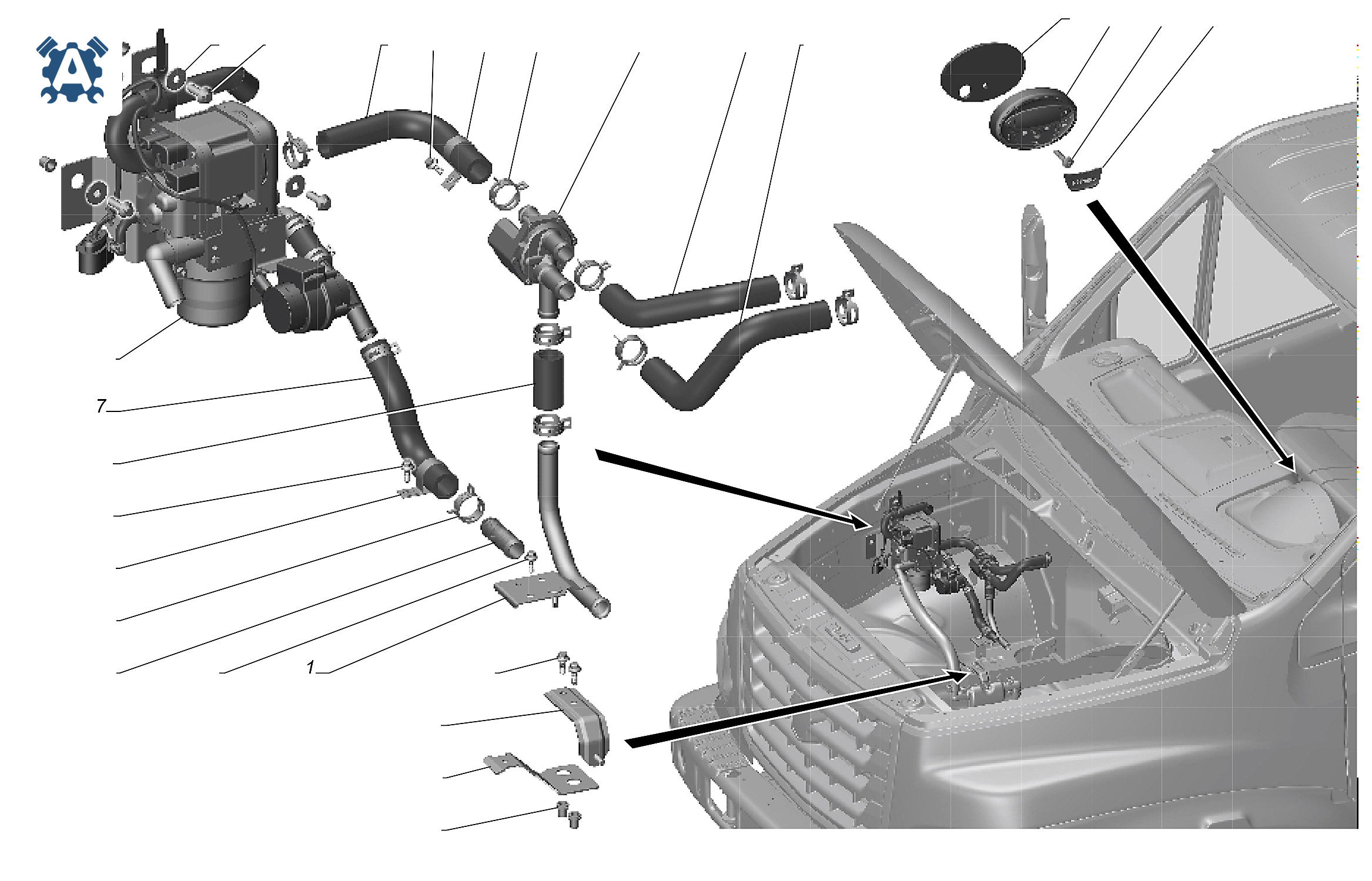

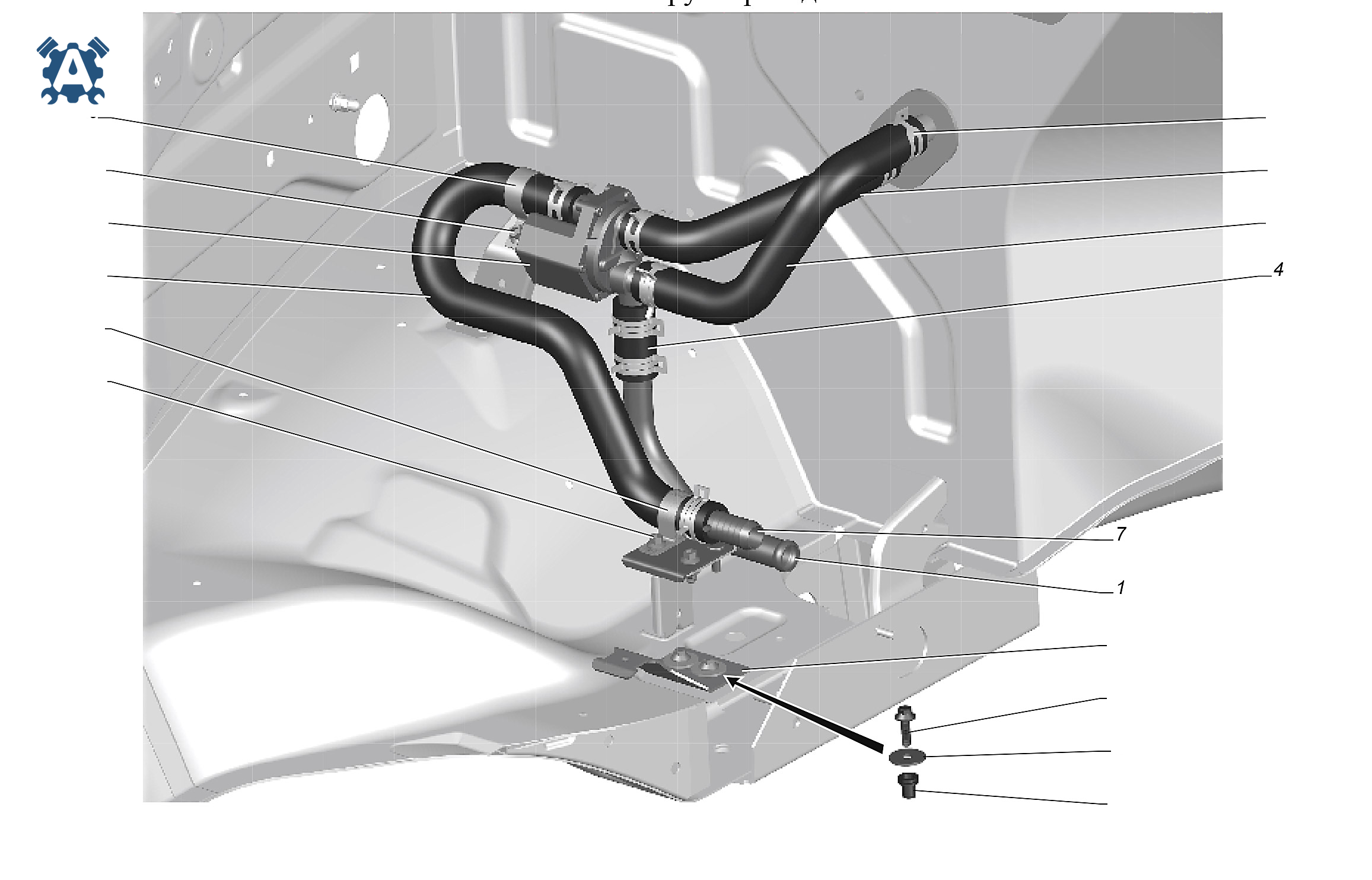

С41R13-8134002 Установка предпускового подогревателя-отопителя опция Предпусковой подогреватель, отопитель ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8120014 | Трубка отводящая | — | Заявка |
| 2 | С41R11-8134050 | Кронштейн глушителя | — | Заявка |
| 7 | С41R11-8120032 | Шланг | — | Заявка |
| 8 | 3310-8120034 | Шланг | — | Заявка |
| 9 | С41R11-8120034 | Шланг | — | Заявка |
| 10 | С41R11-8120036 | Шланг | — | Заявка |
| 11 | С41R11-8120038 | Шланг | — | Заявка |
| 12 | 3302-8120040 | Штуцер | — | Заявка |
| 13 | 3110-8120166 | Скоба крепления шланга | — | Заявка |
| 14 | С41R13-8120504 | Кронштейн шланга | — | Заявка |
| 20 | 252038-П29 | Шайба 8 | — | Заявка |
| 21 или поз.2 | 290S013-71 | Болт DIN EN 1662-М6х20-8.8-A3L | — | Заявка |
| 22 или поз.2 | 290S024-71 | Болт DIN EN 1662-М8х25-8.8-A3L | — | Заявка |
| 23 или поз.2 | 45 9376 1104 | Болт М6х20 | — | Заявка |
| 24 или поз.2 | 45 9376 1121 | Болт М8х25 | — | Заявка |
| 30 или поз.3 | .01128044029 | Хомут пружинный 29х12 | — | Заявка |
| 31 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 35 или поз.3 | .2901200000 | Хомут пружинный 29х12 | — | Заявка |
| 36 | .9005711 | Прокладка | — | Заявка |
| 37 | .9005712 | Винт | — | Заявка |
| 38 | .9006088 | Заглушка | — | Заявка |
| 39 | .9006122 | Минитаймер | — | Заявка |
| 42 | .Е24408 | Болт резьбовыдавливающий Сп М6х16 | — | Заявка |
| 43 или поз.4 | А21R23.8109030 | Кран управления отопителем | — | Заявка |
| 44 | .021114130108 | Заклепка резьбовая | — | Заявка |
| 45 | С41R11.8134010 | Подогреватель-отопитель предпусковой | — | Заявка |
| 46 или поз.4 | А21R23.8109030-01 | Кран управления отопителем | — | Заявка |

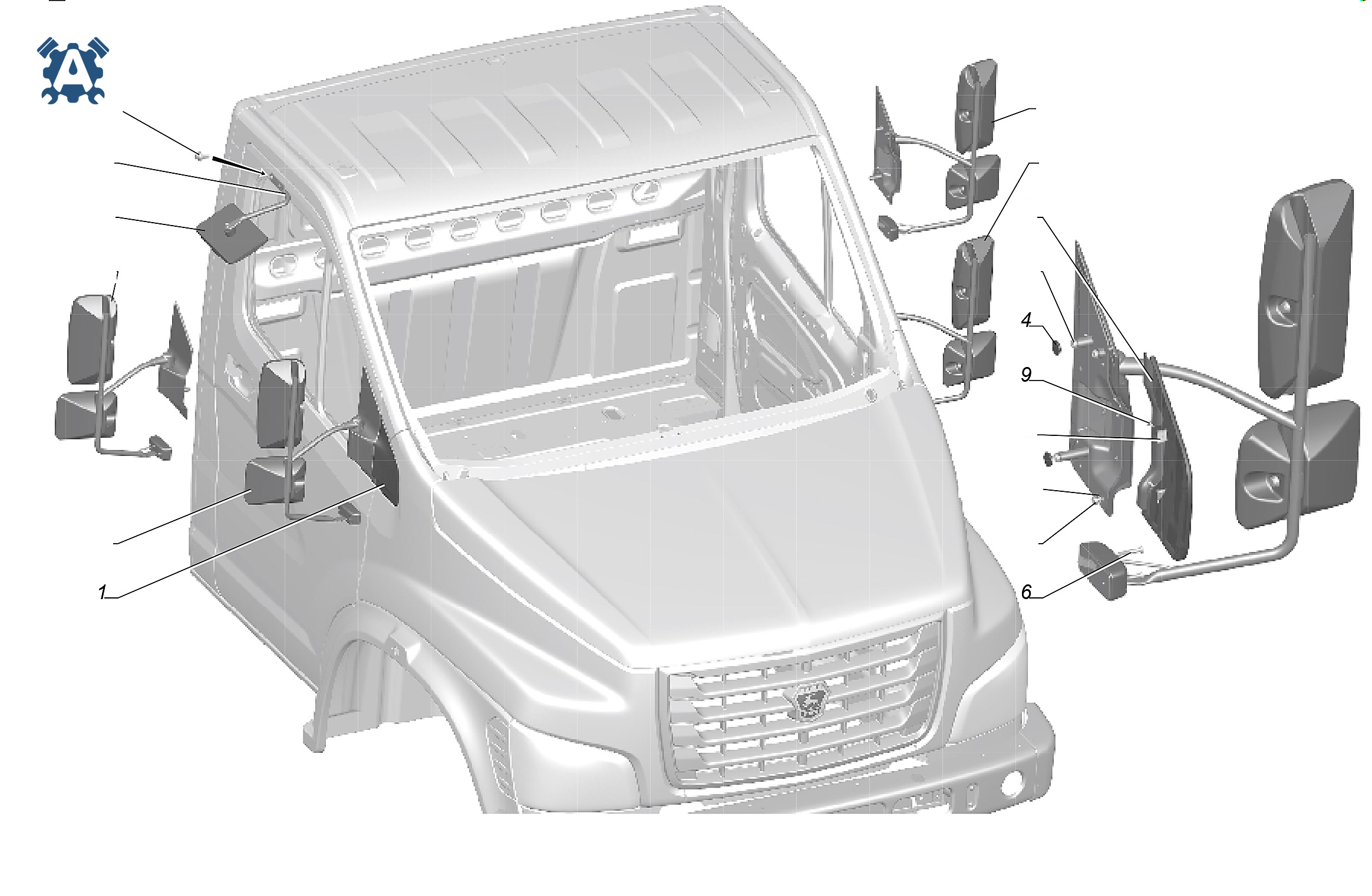

С41R11-8201001 Установка зеркал заднего вида ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8201820 | Накладка зеркала правая | — | Заявка |
| 2 | С41R11-8201821 | Накладка зеркала левая | — | Заявка |
| 3 | 3310-5325316 | Гайка | — | Заявка |
| 4 | А21R23-8201263 | Заглушка | — | Заявка |
| 5 | 290D711-77 | Винт M6x16 | — | Заявка |
| 6 | 290D233-72 | Винт М6х35 | — | Заявка |
| 7 или поз.8 | 252003-П29 | Шайба 5 | — | Заявка |
| 8 или поз.7 | 293010-11 | Шайба DIN 125-5-140HV-A3L | — | Заявка |
| 9 | .704.00.490-12 | Винт 4х12 | — | Заявка |
| 10 | .4010537801 | Винт EJOT PT WN1451 K60x16 | — | Заявка |
| 11 | .4229510801 | Винт EJOT PT WN5451 50x10 | — | Заявка |
| 12 | 58.8201020 | Зеркало бокового обзора | — | Заявка |
| 13 | С41R11.8201020-10 | Зеркало заднего вида наружное правое опция Электроподогрев наружных зеркал | — | Заявка |
| 14 | С41R11.8201021-10 | Зеркало заднего вида наружное левое опция Электроподогрев наружных зеркал | — | Заявка |
| 15 | С41R11.8201466 | Кронштейн | — | Заявка |
| 17 | С41R11.8201020 | Зеркало заднего вида наружное правое | — | Заявка |
| 18 | С41R11.8201021 | Зеркало заднего вида наружное левое | — | Заявка |
С41R11-8201001-10 Установка зеркал заднего вида опция Компоненты для изделий шириной более 2,5 м ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8201820 | Накладка зеркала правая | — | Заявка |
| 2 | С41R11-8201821 | Накладка зеркала левая | — | Заявка |
| 3 | 3310-5325316 | Гайка | — | Заявка |
| 4 | А21R23-8201263 | Заглушка | — | Заявка |
| 5 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 6 | 45 9422 1118 | Винт М6х38 | — | Заявка |
| 7 или поз.8 | 252003-П29 | Шайба 5 | — | Заявка |
| 8 или поз.7 | 293010-11 | Шайба DIN 125-5-140HV-A3L | — | Заявка |
| 9 | .704.00.490-12 | Винт 4х12 | — | Заявка |
| 10 | .4010537801 | Винт EJOT PT WN1451 K60x16 | — | Заявка |
| 11 | .4229510801 | Винт EJOT PT WN5451 50x10 | — | Заявка |
| 12 | 58.8201020 | Зеркало бокового обзора | — | Заявка |
| 13 | С41R11.8201020-30 | Зеркало заднего вида наружное правое опция Электроподогрев наружных зеркал | — | Заявка |
| 14 | С41R11.8201021-30 | Зеркало заднего вида наружное левое опция Электроподогрев наружных зеркал | — | Заявка |
| 15 | С41R11.8201466 | Кронштейн | — | Заявка |
| 17 | С41R11.8201020-20 | Зеркало заднего вида правое | — | Заявка |
| 18 | С41R11.8201021-20 | Зеркало заднего вида наружное левое | — | Заявка |
С41R11-8202002 Установка поручней ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
A21R23-8204002 Установка противосолнечных козырьков ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

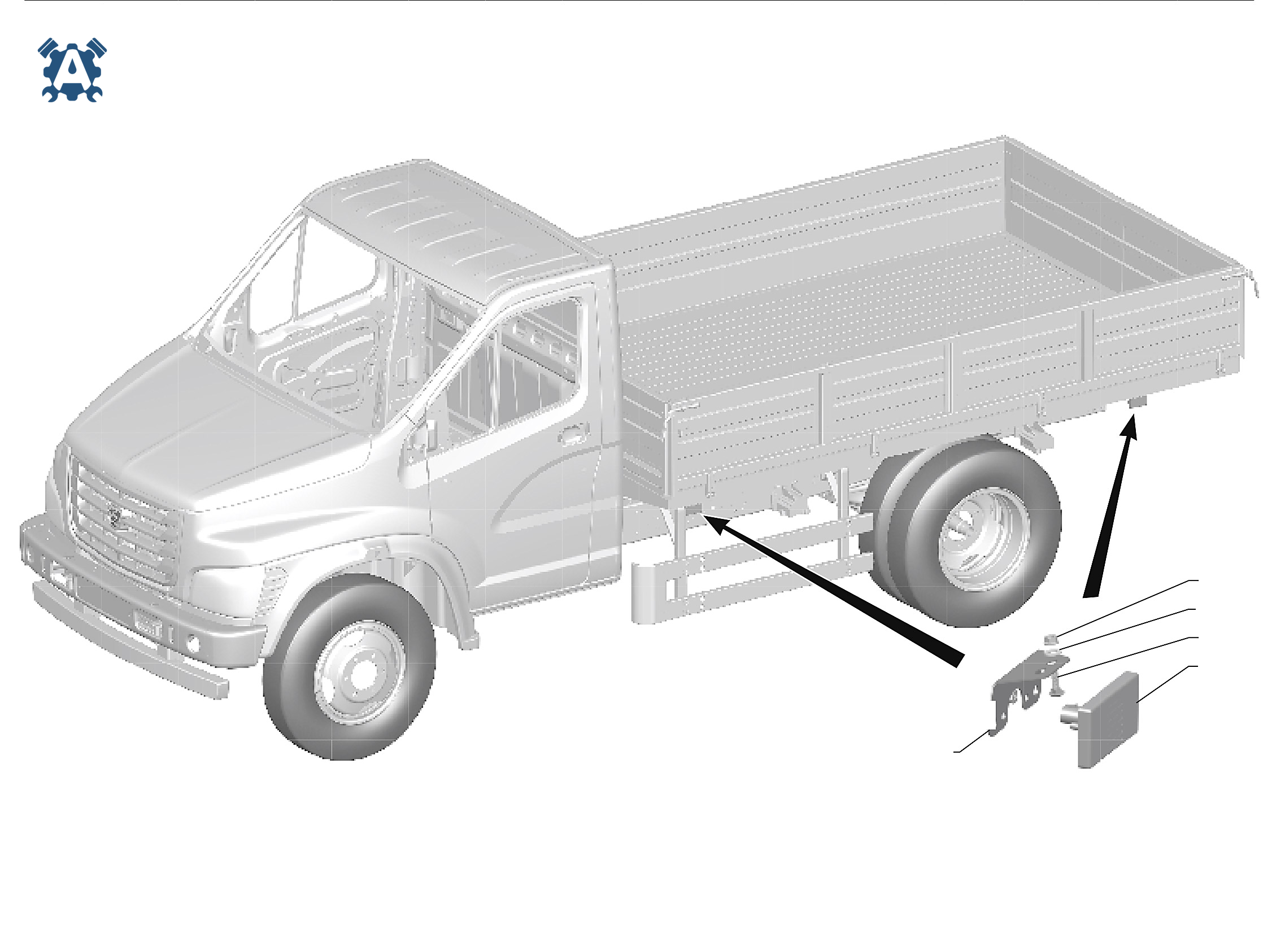

С41R11-8208001 Установка боковых габаритных фонарей ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 293280-П29 | Шайба | — | Заявка |
| 2 или поз.7 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 3 | С41R11-8208066 | Кронштейн бокового габаритного фонаря | — | Заявка |
| 4 | 210358-П29 | Болт М6х20 | — | Заявка |
| 5 | .50.3731-08 | Фонарь боковой габаритный со светоотражателем 50.3731-08 | — | Заявка |
| 6 | 292204-31 | Гайка DIN М6 | — | Заявка |
| 7 или поз.2 | 292352-31 | Гайка DIN М6 | — | Заявка |
С41R11-8208001-01 Установка боковых габаритных фонарей опция Колеса 19,5' ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 293280-П29 | Шайба | — | Заявка |
| 2 или поз.7 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 3 | С41R11-8208066 | Кронштейн бокового габаритного фонаря | — | Заявка |
| 4 | 210358-П29 | Болт М6х20 | — | Заявка |
| 6 | 292204-31 | Гайка DIN М6 | — | Заявка |
| 7 или поз.2 | 292352-31 | Гайка DIN М6 | — | Заявка |
| 8 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 10 | .50.3731-08 | Фонарь боковой габаритный со светоотражателем 50.3731-08 | — | Заявка |
С41R11-8208001-12 Установка светоотражающих устройств ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 10 или поз.1 | 293171-П29 | Шайба 5 | — | Заявка |
| 11 | 292203-31 | Гайка DIN М5 | — | Заявка |
| 12 | С41R11.3731020 | Устройство боковое светоотражающее нетреугольной формы | — | Заявка |
| 13 | С41R11.3731052 | Проставка правая | — | Заявка |
| 14 | С41R11.3731053 | Проставка левая | — | Заявка |
| 15 | С41R11.3731054 | Проставка правая | — | Заявка |
| 16 | С41R11.3731055 | Проставка левая | — | Заявка |
| 17 или поз.1 | 293010-11 | Шайба DIN 5 | — | Заявка |
С41R11-8212002 Установка орнаментов ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
A21R23-8213002 Установка кармана левой передней двери опция Карман дверной левый ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
A21R23-8213002-10 Установка кармана правой передней двери опция Карман дверной правый ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
A21R23-8213008 Установка заглушек левой передней двери ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 21М-5101824 | Заглушка | — | Заявка |
A21R23-8213008-10 Установка заглушек правой передней двери ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 21М-5101824 | Заглушка | — | Заявка |

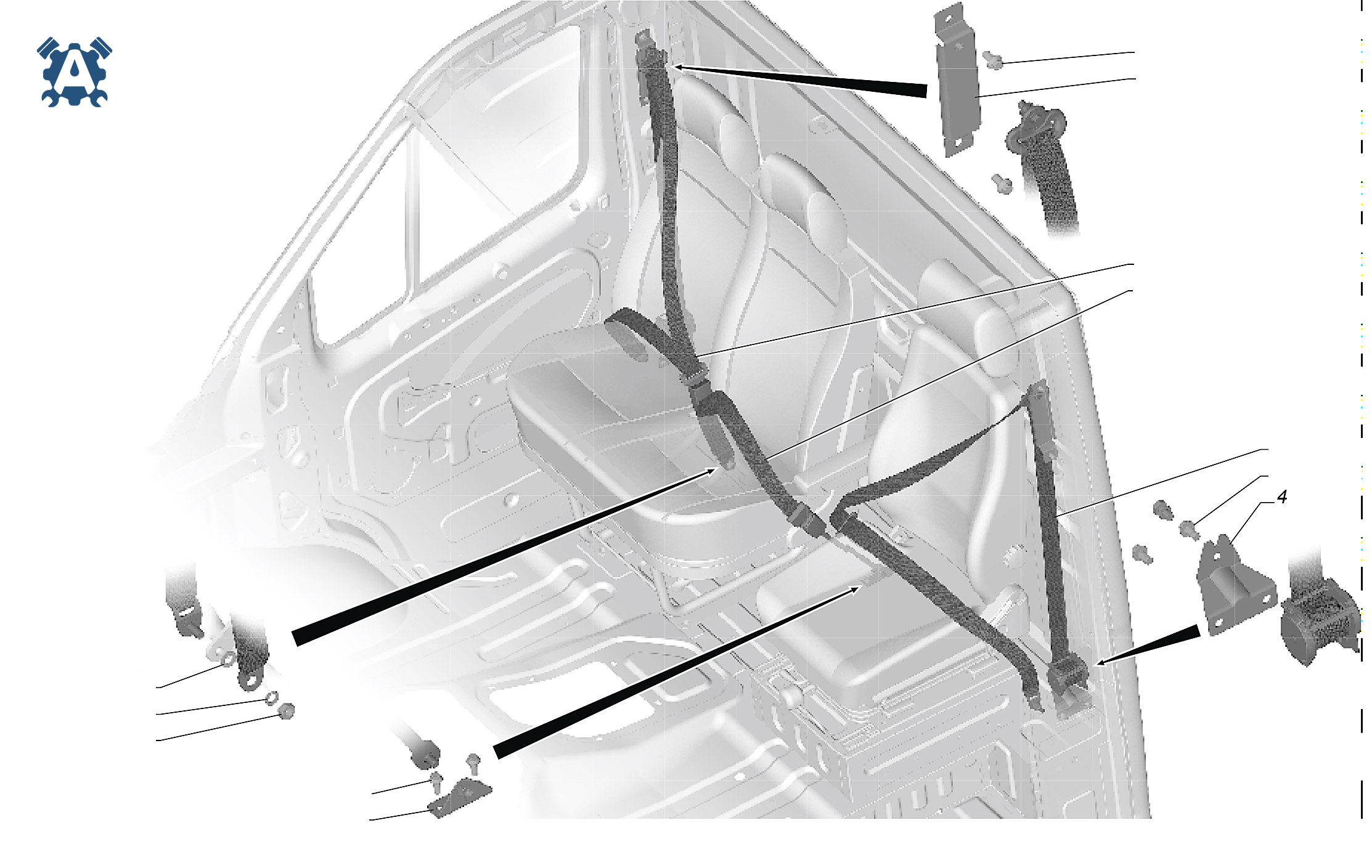

С41R11-8217002-01 Установка ремней безопасности ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8217826 | Кронштейн верхний | — | Заявка |
| 2 | A21R23-8217834 | Скоба крепления ремней безопасности | — | Заявка |
| 3 | 293370-П29 | Шайба | — | Заявка |
| 4 | A21R23-8217862 | Кронштейн | — | Заявка |
| 5 | 3221-8217870 | Гайка крепления ремней безопасности | — | Заявка |
| 6 | 252157-П2 | Шайба 12Л | — | Заявка |
| 7 или поз.9 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 8 или поз.10 | 290S035-71 | Болт DIN M10x20 | — | Заявка |
| 9 или поз.7 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 10 или поз.8 | 45 9376 1161 | Болт М10х20 | — | Заявка |
| 11 | А22R23.8217020-01 | Ремень безопасности задний | — | Заявка |
| 12 | С41R11.8217015-01 | Ремень безопасности левый | — | Заявка |
| 13 | .ЕА117-33 | Ремень безопасности средний | — | Заявка |
С41R11-8400001 Установка деталей оперения ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | A21R23-5109116 | Пистон | — | Заявка |
| 3 | 31029-8402400 | Пистон крепления изоляции капота | — | Заявка |
| 4 | 31029-8402402 | Держатель пистона | — | Заявка |
| 5 | С41R11-8403354 | Щиток переднего крыла правый | — | Заявка |
| 6 | С41R11-8403355 | Щиток переднего крыла левый | — | Заявка |
| 7 | 290R508-27 | Винт ISO 7049-ST4,8x32-C-H-A3T | — | Заявка |
| 8 | .Р-2143 | Гайка | — | Заявка |

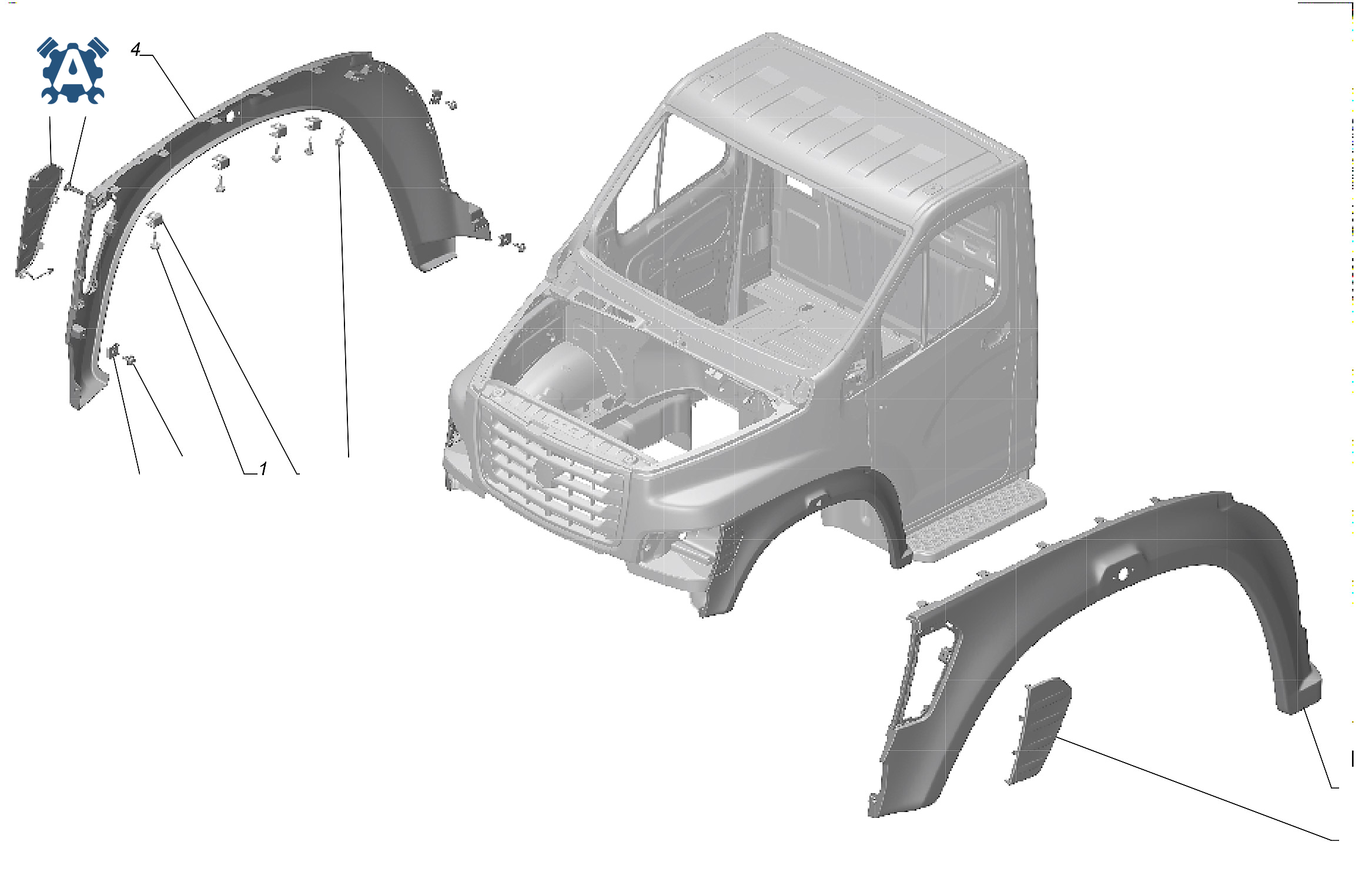

С41R11-8400002 Установка деталей оперения ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3302-6840066-02 | Винт самонарезающий для металла и пластмасс | — | Заявка |
| 2 | 3310-5325316 | Гайка | — | Заявка |
| 3 | 3310-5325400 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 4 | С41R11-8403026 | Арка переднего крыла правая | — | Заявка |
| 5 | С41R11-8403027 | Арка переднего крыла левая | — | Заявка |
| 7 | С41R11-8403288 | Крышка люка правая | — | Заявка |
| 8 | С41R11-8403289 | Крышка люка левая | — | Заявка |
| 10 | 290D713-77 | Винт ISO М6х25 | — | Заявка |
| 11 | С41R11.8403489 | Гайка | — | Заявка |
С41R11-8401001 Установка деталей облицовки радиатора ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

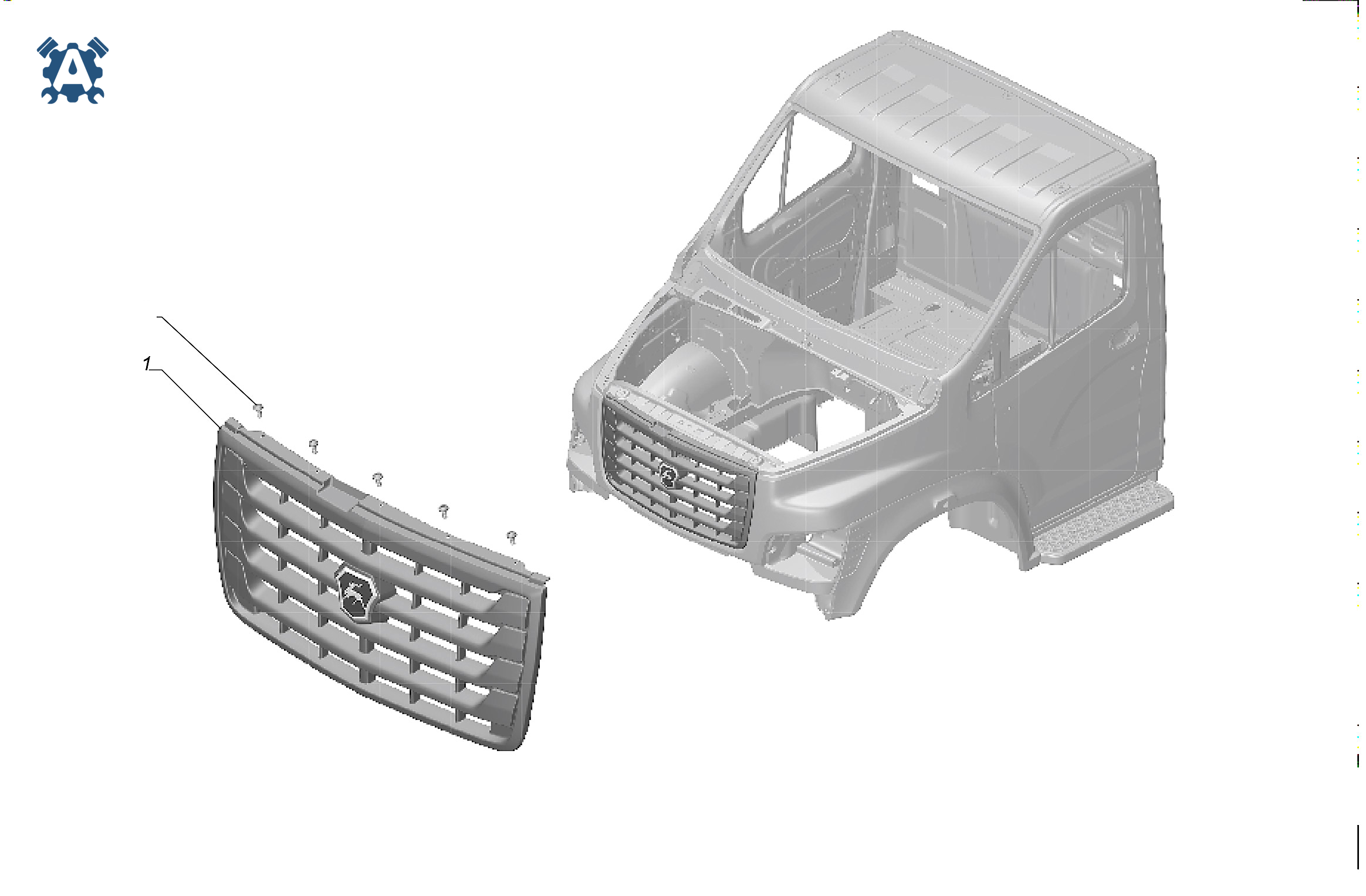

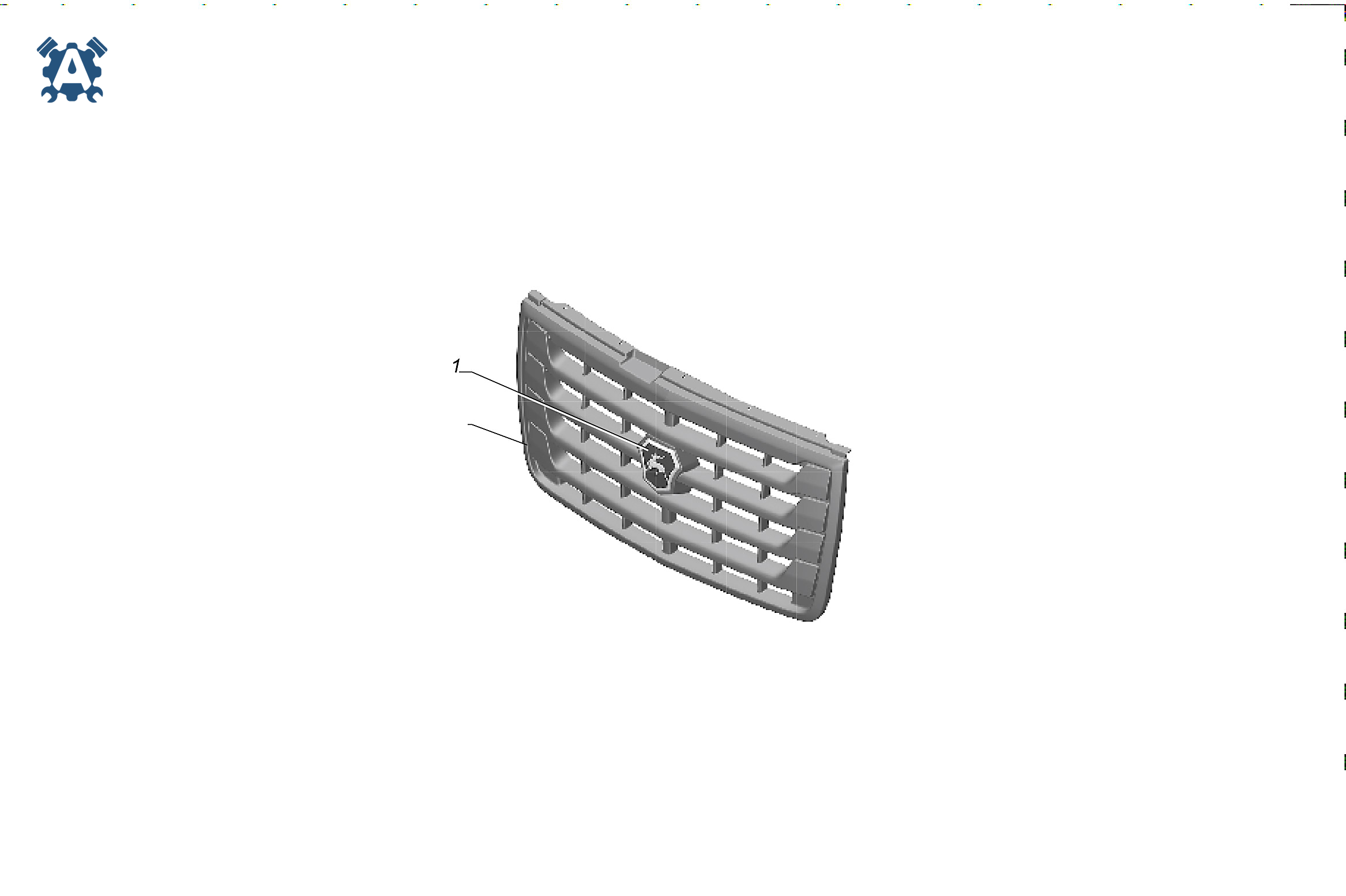

С41R11-8401012 Решетка облицовки радиатора ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
С41R11-8403001 Установка деталей переднего крыла ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8403310 | Кронштейн брызговика | — | Заявка |
| 2 | 293257-П29 | Шайба 8 | — | Заявка |
| 3 | С41R11-8403080 | Фартук переднего крыла | — | Заявка |
| 4 | 53-8511194 | Планка фартука заднего брызговика | — | Заявка |
| 6 | 210358-П29 | Болт М6х20 | — | Заявка |
| 7 или поз.11 | 250508-П29 | Гайка М6 | — | Заявка |
| 8 или поз.12 | 250510-П29 | Гайка М8 | — | Заявка |
| 9 | 252037-П29 | Шайба 6 | — | Заявка |
| 10 | 252155-П2 | Шайба 8Л | — | Заявка |
| 11 или поз.7 | 292104-31 | Гайка DIN 934-M6-A-A3L | — | Заявка |
| 12 или поз.8 | 292105-31 | Гайка DIN 934-M8-A-A3L | — | Заявка |
| 13 | 45 9376 1121 | Болт М8х25 | — | Заявка |
| 14 | .021114130108 | Заклепка резьбовая | — | Заявка |

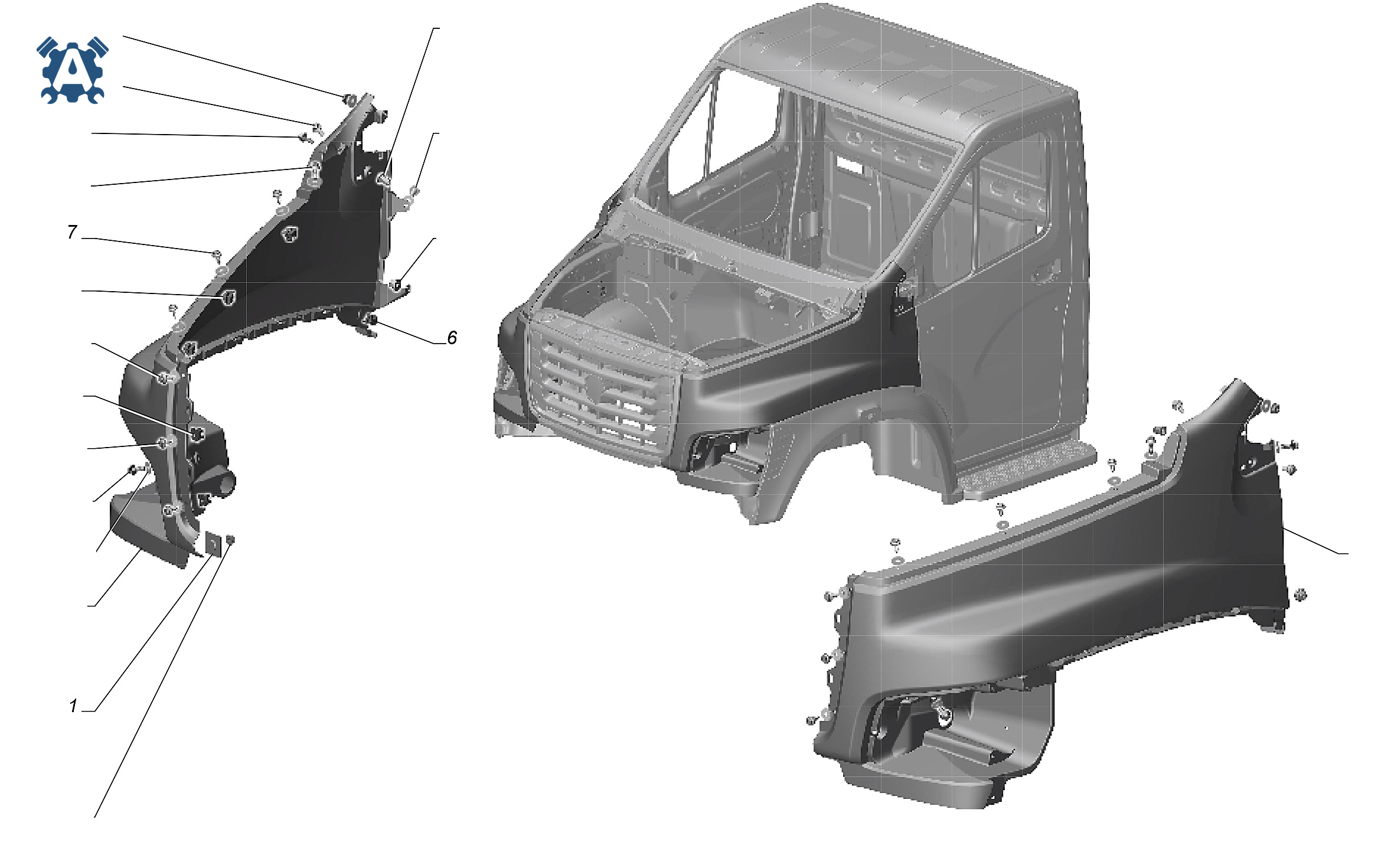

С41R11-8403002 Установка деталей переднего крыла ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-1109316 | Усилитель брызговика | — | Заявка |
| 2 | С41R11-8403012 | Крыло переднее правое | — | Заявка |
| 3 | С41R11-8403013 | Крыло переднее левое | — | Заявка |
| 4 или поз.14 | 293246-П29 | Шайба 6,5 | — | Заявка |
| 5 или поз.8 | 45 9953 1818 | Гайка М6 | — | Заявка |
| 6 | 3302-5301594 | Гайка | — | Заявка |
| 7 | 3302-6840066 | Винт самонарезающий для металла и пластмассы | — | Заявка |
| 8 или поз.5 | 292352-31 | Гайка DIN 6923-M6-6-A3L | — | Заявка |
| 9 или поз.10 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 10 или поз.9 | 45 9376 1102 | Болт М6х16 | — | Заявка |
| 12 или поз.1 | С41R11.8403490 | Гайка | — | Заявка |
| 13 | .0311106009 | Заклепка резьбовая шестигранная М6 | — | Заявка |
| 14 или поз.4 | 293176-11 | Шайба DIN 9021-6-140НV-A3L | — | Заявка |
| 15 или поз.1 | .P-2143 | Гайка | — | Заявка |

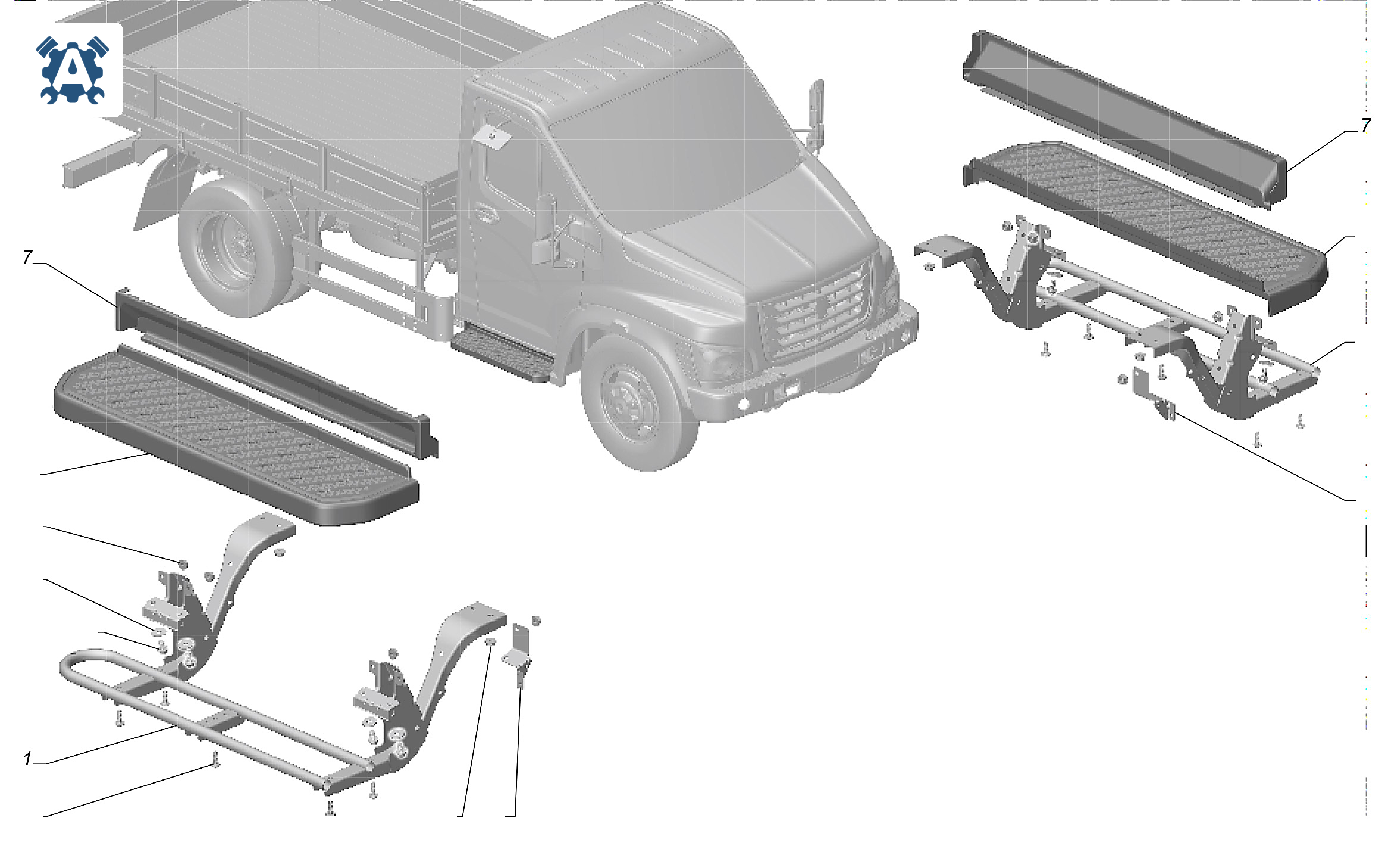

С41R11-8405001 Установка дополнительных подножек ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8405014 | Каркас подножки правый | — | Заявка |
| 2 | С41R11-8405015 | Каркас подножки левый | — | Заявка |
| 5 | С41R11-8403202 | Кронштейн крепления арки крыла правый | — | Заявка |
| 6 | С41R11-8403203 | Кронштейн крепления арки крыла левый | — | Заявка |
| 7 | С41R11-8405220 | Панель подножки | — | Заявка |
| 8 | С41R11-8405380 | Подножка дополнительная | — | Заявка |
| 11 | 292353-51 | Гайка DIN 6923-M8-8-A3L | — | Заявка |
| 12 | 252038-П29 | Шайба 8 | — | Заявка |
| 13 или поз.1 | 290S022-71 | Болт DIN EN 1662-M8x16-8.8-A3L | — | Заявка |
| 14 или поз.1 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 18 | .4220332809 | Винт EJOT DELTA PT 70х22 | — | Заявка |

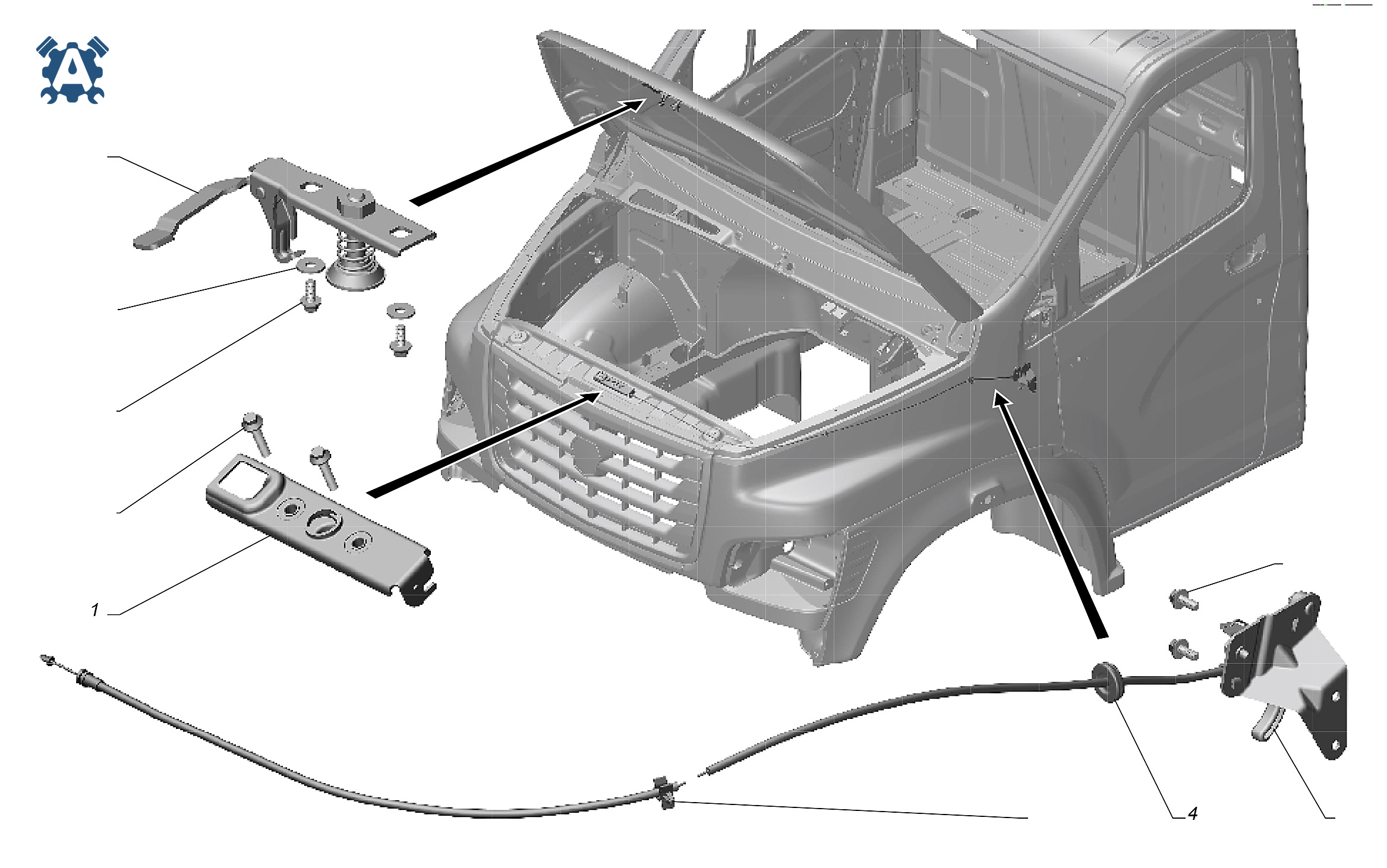

С41R11-8406002 Установка замка и привода замка капота ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | А21R23-8406012 | Замок капота | — | Заявка |
| 2 | А21R23-8406032 | Фиксатор замка капота | — | Заявка |
| 3 | С41R11-8406150 | Привод замка капота | — | Заявка |
| 4 | 24-5208150 | Втулка уплотнительная | — | Заявка |
| 5 или поз.6 | 252037-П29 | Шайба 6 | — | Заявка |
| 6 или поз.5 | 293176-11 | Шайба DIN 9021-6-140НV-A3L | — | Заявка |
| 7 или поз.9 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |
| 8 или поз.10 | 290S014-71 | Болт DIN EN 1662-М6х25-8.8-A3L | — | Заявка |
| 9 или поз.7 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 10 или поз.8 | 45 9376 1106 | Болт М6х25 | — | Заявка |
| 11 | .175064 | Скоба | — | Заявка |

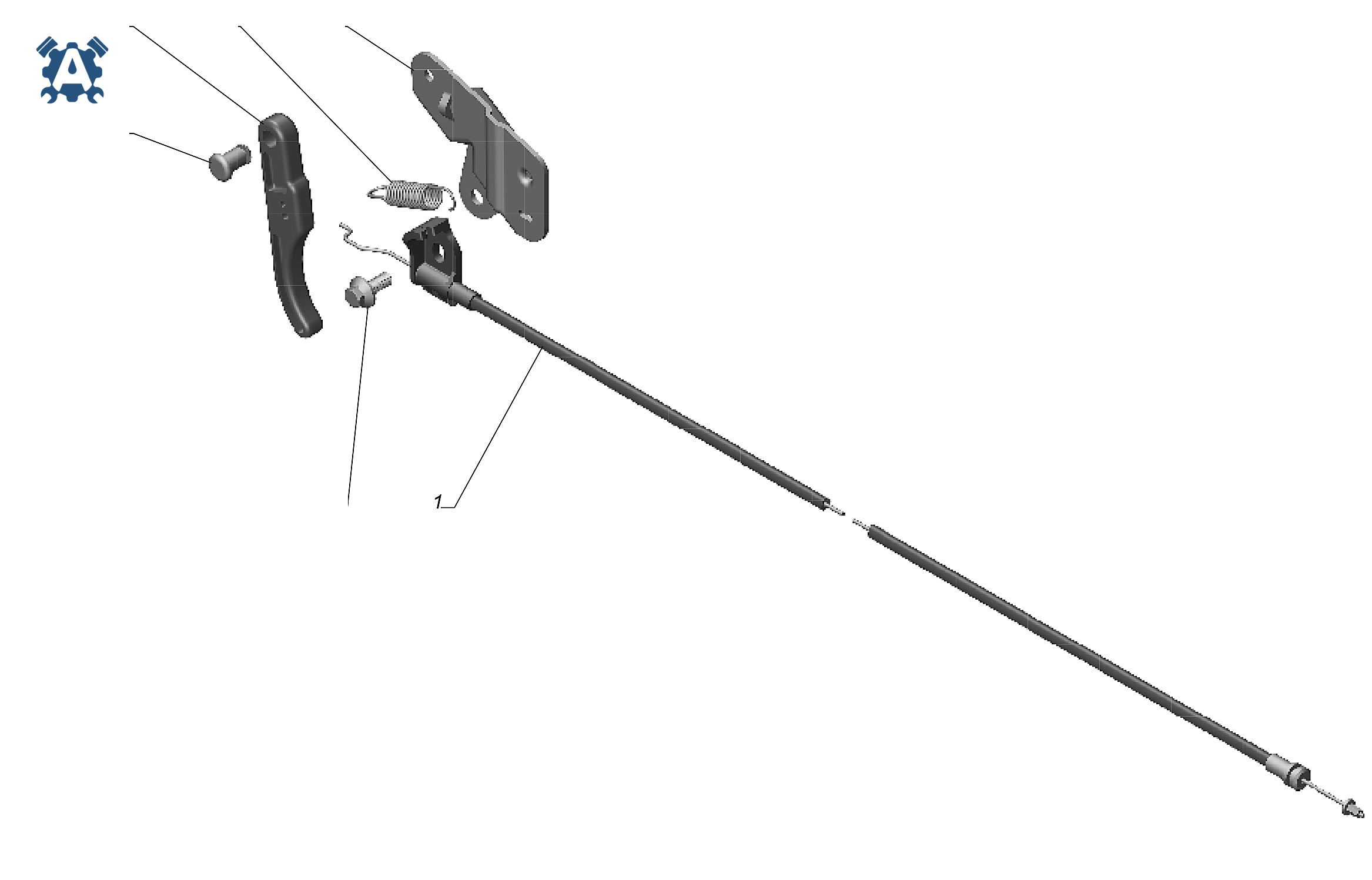

С41R11-8406150 Привод замка капота ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8406174 | Тяга привода замка капота | — | Заявка |
| 2 | 294353-П29 | Заклепка 8х17 | — | Заявка |
| 3 | 3302-8406044 | Пружина привода | — | Заявка |
| 4 | 3302-8406156 | Корпус привода замка капота | — | Заявка |
| 5 | 3302-8406170-01 | Ручка привода замка капота | — | Заявка |
| 6 или поз.7 | 45 9376 1101 | Болт М6х14 | — | Заявка |
| 7 или поз.6 | 290S012-71 | Болт DIN EN 1662-М6х16-8.8-A3L | — | Заявка |

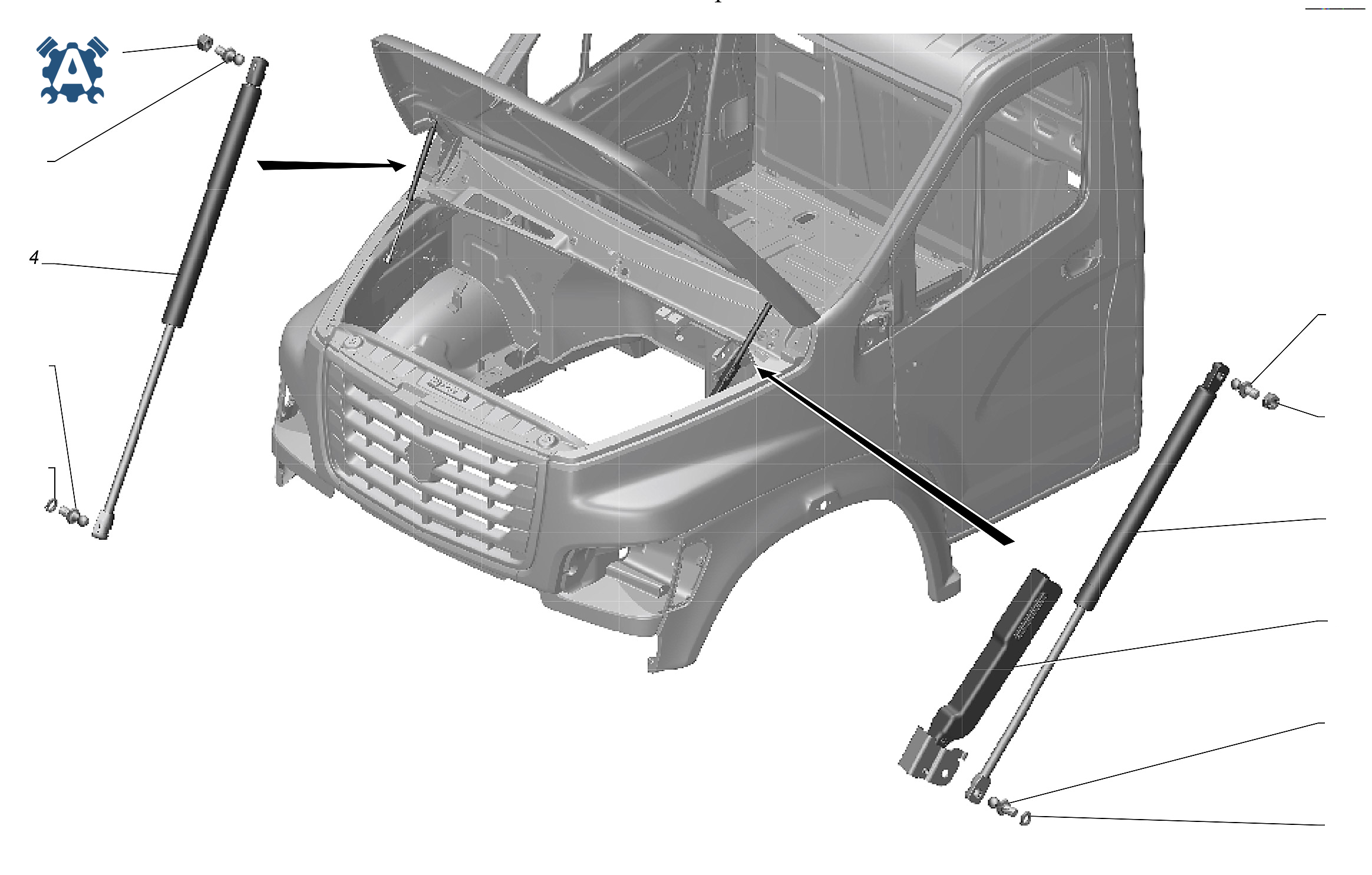

С41R11-8407002 Установка упора капота ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

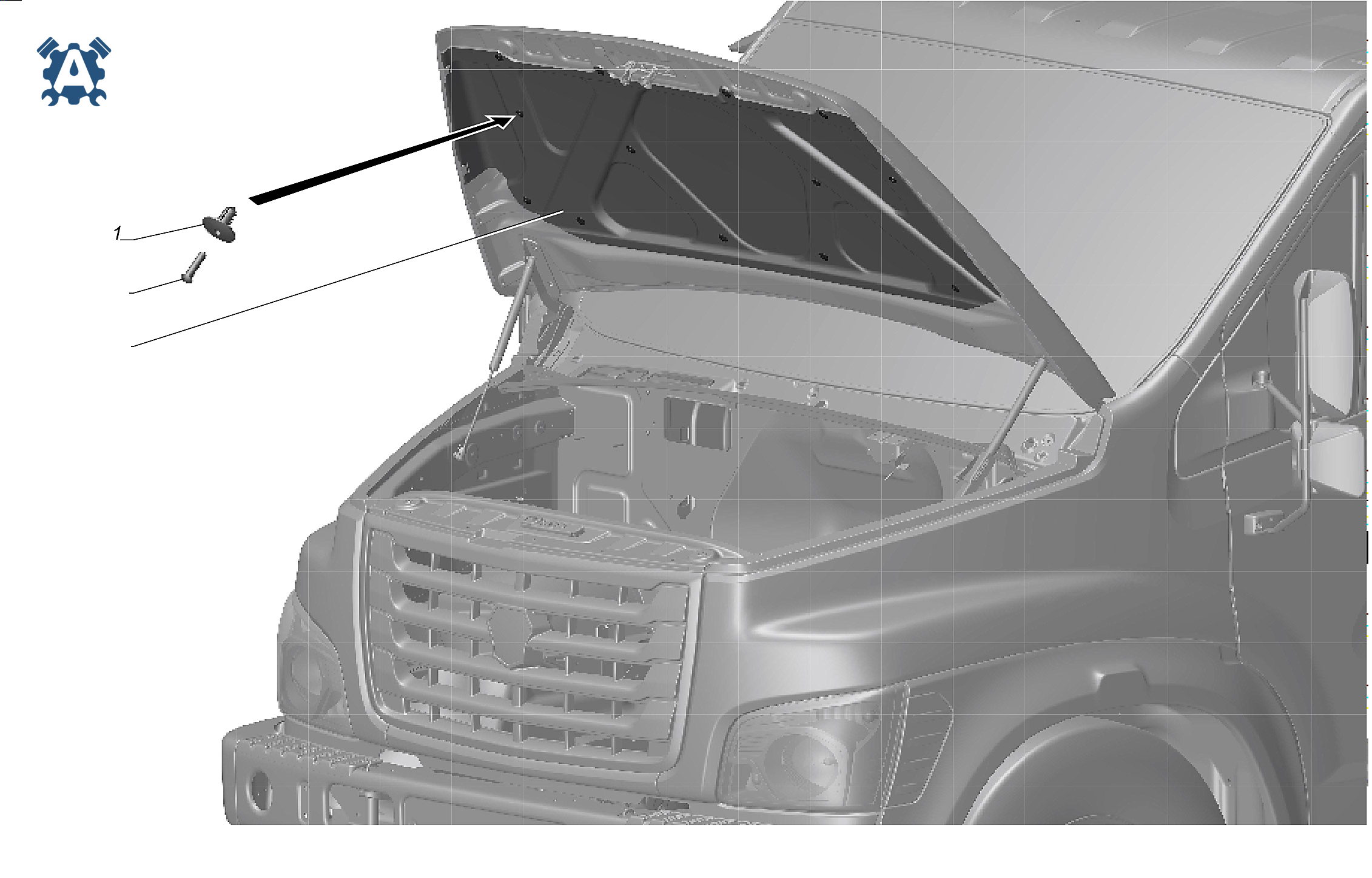

С41R11-8412002 Установка термошумоизоляции капота ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.

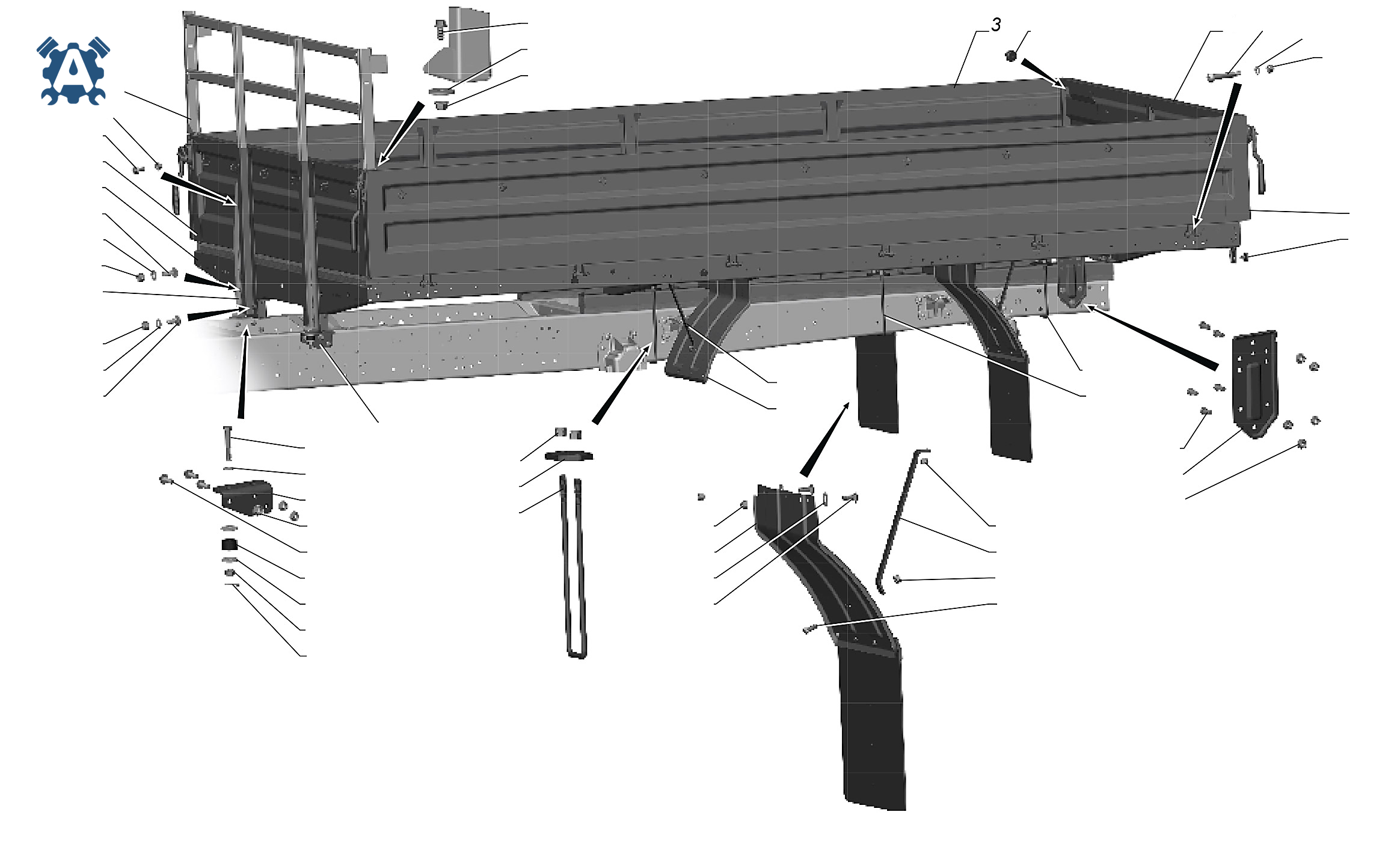

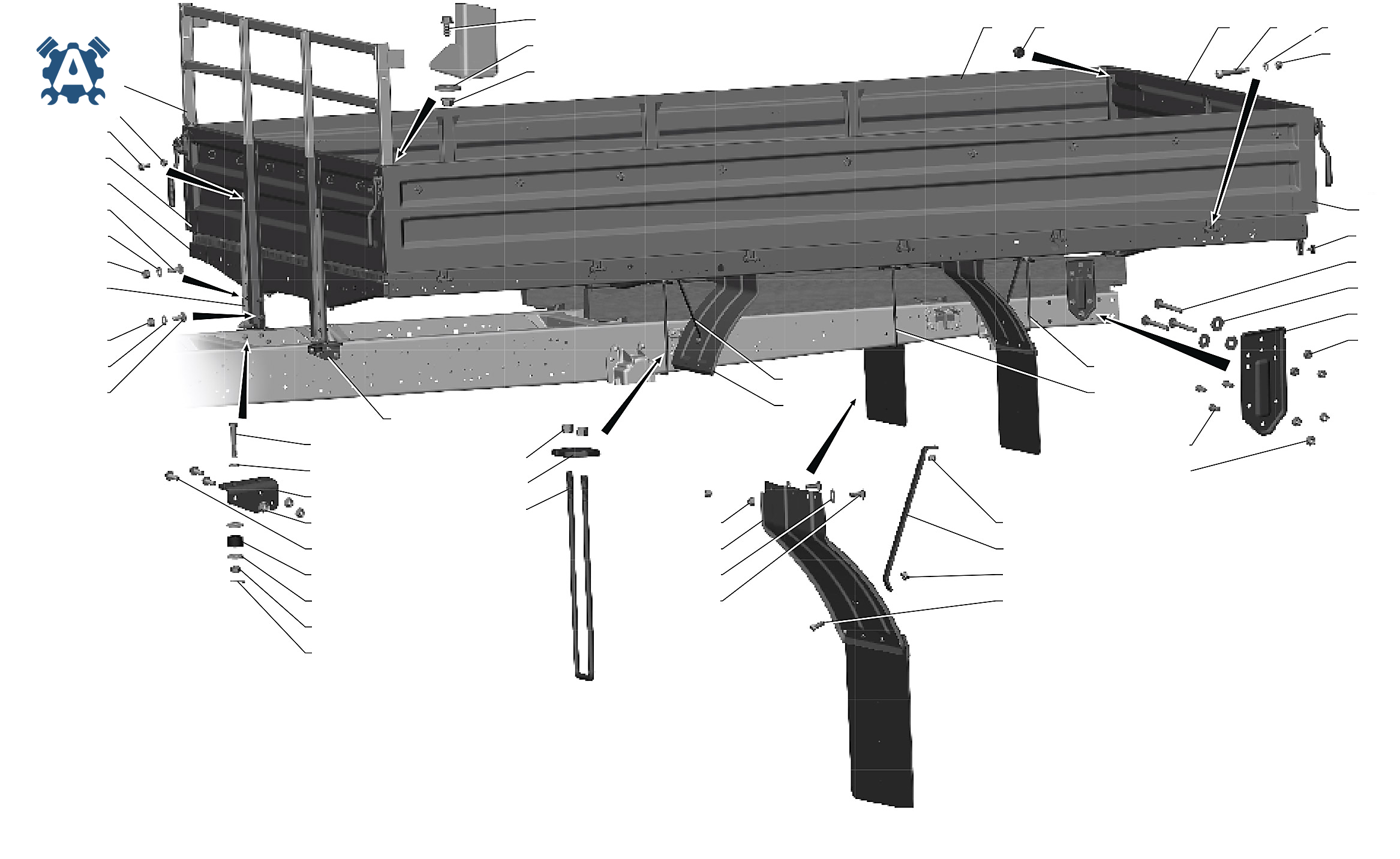

С41R11-8500076 Комплект деталей платформы и тента ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 3 | С41R11-8501010 | Основание платформы с фанерным настилом | — | Заявка |
| 4 | С41R11-8502010 | Борт боковой | — | Заявка |
| 5 | С41R11-8503010 | Борт задний | — | Заявка |
| 6 | С41R11-8504010 | Борт передний | — | Заявка |
| 7 | С41R11-8504100 | Борт передний надставной | — | Заявка |
| 9 | 3307-8511021 | Брызговик заднего колеса | — | Заявка |
| 10 | 293253-П29 | Шайба 8,5 | — | Заявка |
| 11 | 293254-П29 | Шайба 8 | — | Заявка |
| 12 | 293370-П29 | Шайба | — | Заявка |
| 13 | 293379-П29 | Шайба 12,5 | — | Заявка |
| 14 | .11-18081 | Подушка | — | Заявка |
| 15 или поз.4 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 16 | 3307-8500016-50 | Угольник установочный платформы | — | Заявка |
| 17 | 53-8500024 | Стремянка задняя | — | Заявка |
| 18 | 91-8500024-40 | Стремянка задняя | — | Заявка |
| 19 | 4301-8500028 | Угольник установочный платформы на раме правый | — | Заявка |
| 20 | 4301-8500029 | Угольник установочный платформы на раме левый | — | Заявка |
| 21 | 330202-8500032 | Накладка стремянки | — | Заявка |
| 22 | С41R11-8500052 | Винт 10x44 | — | Заявка |
| 23 | 53-8500074 | Стремянка средняя | — | Заявка |
| 24 | 3307-8500114-10 | Кронштейн крепления платформы | — | Заявка |
| 25 | 92Ю-8501120-А | Шайба специальная | — | Заявка |
| 26 | A21R23-8502208 | Буфер | — | Заявка |
| 27 | 3302-8503082 | Буфер заднего борта | — | Заявка |
| 28 | 3307-8511024 | Брызговик заднего колеса | — | Заявка |
| 29 | 3307-8511026 | Кронштейн брызговика | — | Заявка |
| 32 | 201456-П29 | Болт М8х20 | — | Заявка |
| 34 | 201496-П29 | Болт М10х22 | — | Заявка |
| 35 | 205467-П29 | Болт 2М12х1,25х70 | — | Заявка |
| 36 | 210379-П29 | Болт М8х20 | — | Заявка |
| 37 | 210405-П29 | Болт М10х25 | — | Заявка |
| 38 | 210406-П29 | Болт М10х30 | — | Заявка |
| 39 | 210417-П29 | Болт М10х90 | — | Заявка |
| 40 | 250515-П29 | Гайка М12х1,25 | — | Заявка |
| 41 | 252006-П29 | Шайба 10 | — | Заявка |
| 43 | 252045-П29 | Шайба 12 | — | Заявка |
| 44 или поз.5 | 258040-П29 | Шплинт 3,2х25 | — | Заявка |
| 45 или поз.6 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 47 | 292208-31 | Гайка DIN 985-М10-6-A3L | — | Заявка |
| 48 или поз.6 | 292213-51 | Гайка DIN 985-М12х1,25-8-A3L | — | Заявка |
| 49 или поз.1 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 50 или поз.6 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 51 | 292672-51 | Гайка ISO М8 | — | Заявка |
| 52 или поз.4 | 299047-11 | Шплинт DIN 94-3,2х25-St-A3L | — | Заявка |
| 54 или поз.5 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 55 или поз.5 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 56 или поз.6 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 58 или поз.5 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 59 или поз.5 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 60 или поз.5 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 62 или поз.4 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 63 или поз.4 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 64 или поз.5 | 45 9955 1821 | Гайка М10 | — | Заявка |

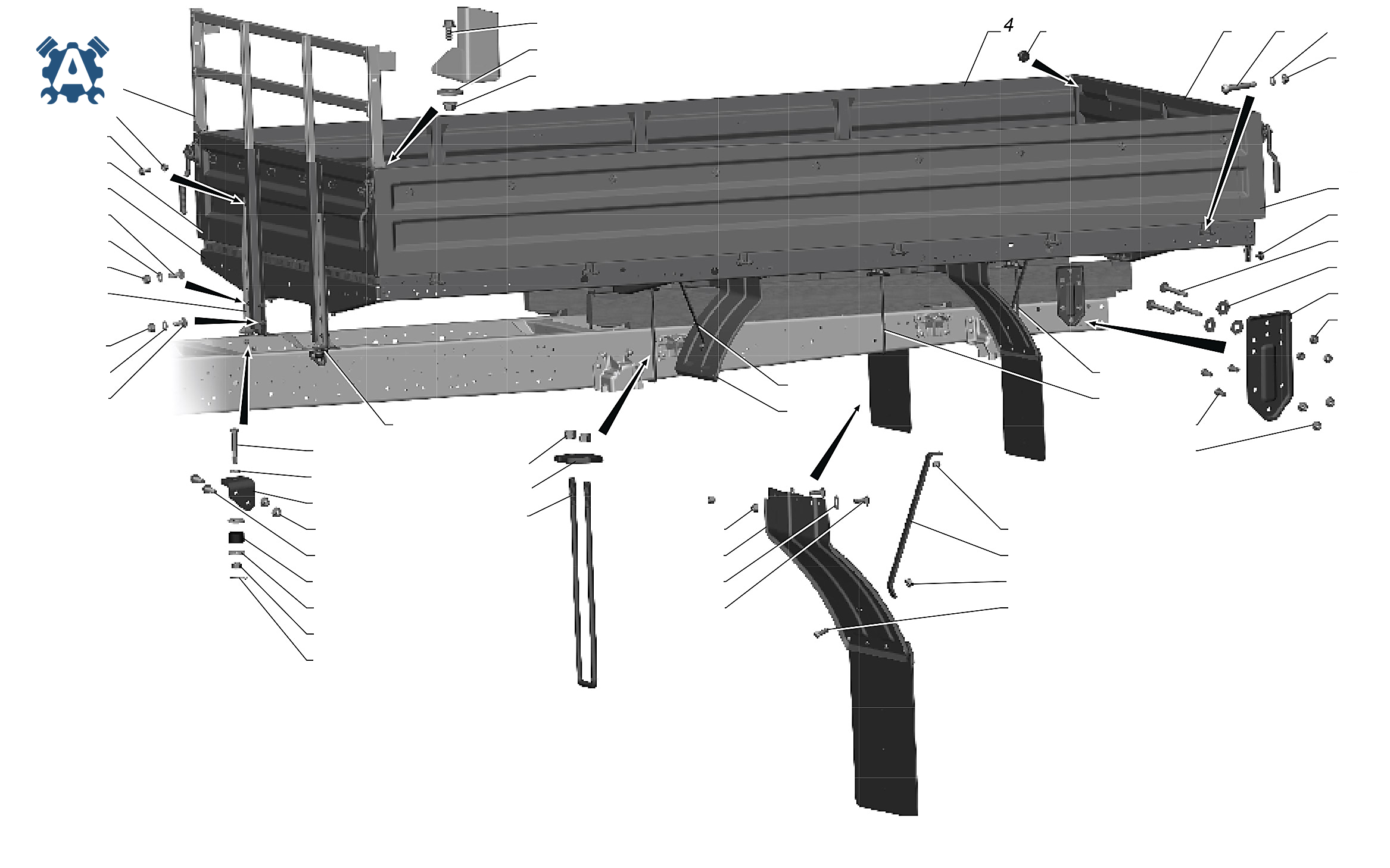

С41R11-8500076-10 Комплект деталей платформы и тента опция Платформа широкая и большие колеса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 2 | С41R11-8501010-10 | Основание платформы с фанерным настилом | — | Заявка |
| 3 | С41R11-8502010-10 | Борт боковой правый | — | Заявка |
| 4 | С41R11-8502011-10 | Борт боковой левый | — | Заявка |
| 5 | С41R11-8503010-20 | Борт задний | — | Заявка |
| 6 | С41R11-8504010-20 | Борт передний | — | Заявка |
| 7 | С41R11-8504100-20 | Борт передний надставной | — | Заявка |
| 9 | 3307-8511021 | Брызговик заднего колеса | — | Заявка |
| 10 | 293253-П29 | Шайба 8,5 | — | Заявка |
| 11 | 293254-П29 | Шайба 8 | — | Заявка |
| 12 | 293370-П29 | Шайба | — | Заявка |
| 13 | 293379-П29 | Шайба 12,5 | — | Заявка |
| 14 | .11-18081 | Подушка | — | Заявка |
| 15 или поз.4 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 16 | 3307-8500016-50 | Угольник установочный платформы | — | Заявка |
| 17 | 53-8500024 | Стремянка задняя | — | Заявка |
| 18 | 91-8500024-40 | Стремянка задняя | — | Заявка |
| 19 | C41R11-8500028 | Угольник установочный платформы на раме правый | — | Заявка |
| 20 | C41R11-8500029 | Угольник установочный платформы на раме левый | — | Заявка |
| 21 | 330202-8500032 | Накладка стремянки | — | Заявка |
| 22 | С41R11-8500052 | Винт 10x44 | — | Заявка |
| 23 | 53-8500074 | Стремянка средняя | — | Заявка |
| 24 | 3307-8500114-10 | Кронштейн крепления платформы | — | Заявка |
| 25 | 92Ю-8501120-А | Шайба специальная | — | Заявка |
| 26 | A21R23-8502208 | Буфер | — | Заявка |
| 27 | 3302-8503082 | Буфер заднего борта | — | Заявка |
| 28 | 3307-8511024 | Брызговик заднего колеса | — | Заявка |
| 29 | 3307-8511026 | Кронштейн брызговика | — | Заявка |
| 32 | 201456-П29 | Болт М8х20 | — | Заявка |
| 34 | 201496-П29 | Болт М10х22 | — | Заявка |
| 35 | 205467-П29 | Болт 2М12х1,25х70 | — | Заявка |
| 36 | 210379-П29 | Болт М8х20 | — | Заявка |
| 37 | 210405-П29 | Болт М10х25 | — | Заявка |
| 38 | 210406-П29 | Болт М10х30 | — | Заявка |
| 39 | 210417-П29 | Болт М10х90 | — | Заявка |
| 40 | 250515-П29 | Гайка М12х1,25 | — | Заявка |
| 41 | 252006-П29 | Шайба 10 | — | Заявка |
| 43 | 252045-П29 | Шайба 12 | — | Заявка |
| 44 или поз.5 | 258040-П29 | Шплинт 3,2х25 | — | Заявка |
| 45 или поз.6 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 47 | 292208-31 | Гайка DIN 985-М10-6-A3L | — | Заявка |
| 48 или поз.6 | 292213-51 | Гайка DIN 985-М12х1,25-8-A3L | — | Заявка |
| 49 или поз.1 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 50 или поз.6 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 51 | 292672-51 | Гайка ISO М8 | — | Заявка |
| 52 или поз.4 | 299047-11 | Шплинт DIN 94-3,2х25-St-A3L | — | Заявка |
| 54 или поз.5 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 55 или поз.5 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 56 или поз.6 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 58 или поз.5 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 59 или поз.5 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 60 или поз.5 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 62 или поз.4 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 63 или поз.4 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 64 или поз.5 | 45 9955 1821 | Гайка М10 | — | Заявка |
С41R11-8500076-30 Комплект деталей платформы и тента опция Платформа узкая и маденькие колеса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 2 | С41R11-8501010-20 | Основание платформы с фанерным настилом | — | Заявка |
| 3 | С41R11-8502010 | Борт боковой | — | Заявка |
| 4 | С41R11-8503010 | Борт задний | — | Заявка |
| 5 | С41R31-8504010 | Борт передний | — | Заявка |
| 6 | С41R11-8504100 | Борт передний надставной | — | Заявка |
| 8 | 3307-8511021 | Брызговик заднего колеса | — | Заявка |
| 9 | 293253-П29 | Шайба 8,5 | — | Заявка |
| 10 | 293254-П29 | Шайба 8 | — | Заявка |
| 11 | 293370-П29 | Шайба | — | Заявка |
| 12 | 293379-П29 | Шайба 12,5 | — | Заявка |
| 13 | .11-18081 | Подушка | — | Заявка |
| 14 | C41R11-8500016 | Угольник установочный платформы | — | Заявка |
| 15 | 53-8500024 | Стремянка задняя | — | Заявка |
| 16 | C41R31-8500024 | Стремянка задняя | — | Заявка |
| 17 | 91-8500024-40 | Стремянка задняя | — | Заявка |
| 18 | C41R11-8500028 | Угольник установочный платформы на раме правый | — | Заявка |
| 19 | C41R11-8500029 | Угольник установочный платформы на раме левый | — | Заявка |
| 20 | A23R23-8500032 | Накладка стремянки | — | Заявка |
| 21 | С41R11-8500052 | Винт 10x44 | — | Заявка |
| 22 | 3307-8500114-10 | Кронштейн крепления платформы | — | Заявка |
| 23 | A21R23-8502208 | Буфер | — | Заявка |
| 24 | 3302-8503082 | Буфер заднего борта | — | Заявка |
| 25 | 3307-8511024 | Брызговик заднего колеса | — | Заявка |
| 26 | 3307-8511026 | Кронштейн брызговика | — | Заявка |
| 29 | 201456-П29 | Болт М8х20 | — | Заявка |
| 31 | 201496-П29 | Болт М10х22 | — | Заявка |
| 32 | 205467-П29 | Болт 2М12х1,25х70 | — | Заявка |
| 33 | 210379-П29 | Болт М8х20 | — | Заявка |
| 34 | 210405-П29 | Болт М10х25 | — | Заявка |
| 35 | 210406-П29 | Болт М10х30 | — | Заявка |
| 36 | 250515-П29 | Гайка М12х1,25 | — | Заявка |
| 37 | 252006-П29 | Шайба 10 | — | Заявка |
| 39 | 252045-П29 | Шайба 12 | — | Заявка |
| 40 или поз.4 | 258040-П29 | Шплинт 3,2х25 | — | Заявка |
| 41 или поз.5 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 43 | 292208-31 | Гайка DIN 985-М10-6-A3L | — | Заявка |
| 44 или поз.5 | 292213-51 | Гайка DIN 985-М12х1,25-8-A3L | — | Заявка |
| 45 или поз.6 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 46 или поз.6 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 47 | 292672-51 | Гайка ISO М8 | — | Заявка |
| 48 или поз.4 | 299047-11 | Шплинт DIN 94-3,2х25-St-A3L | — | Заявка |
| 50 или поз.5 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 51 или поз.5 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 52 или поз.5 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 53 или поз.5 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 55 или поз.5 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 56 или поз.5 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 58 или поз.4 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 59 или поз.4 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 60 или поз.4 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 61 или поз.4 | 45 9955 1821 | Гайка М10 | — | Заявка |

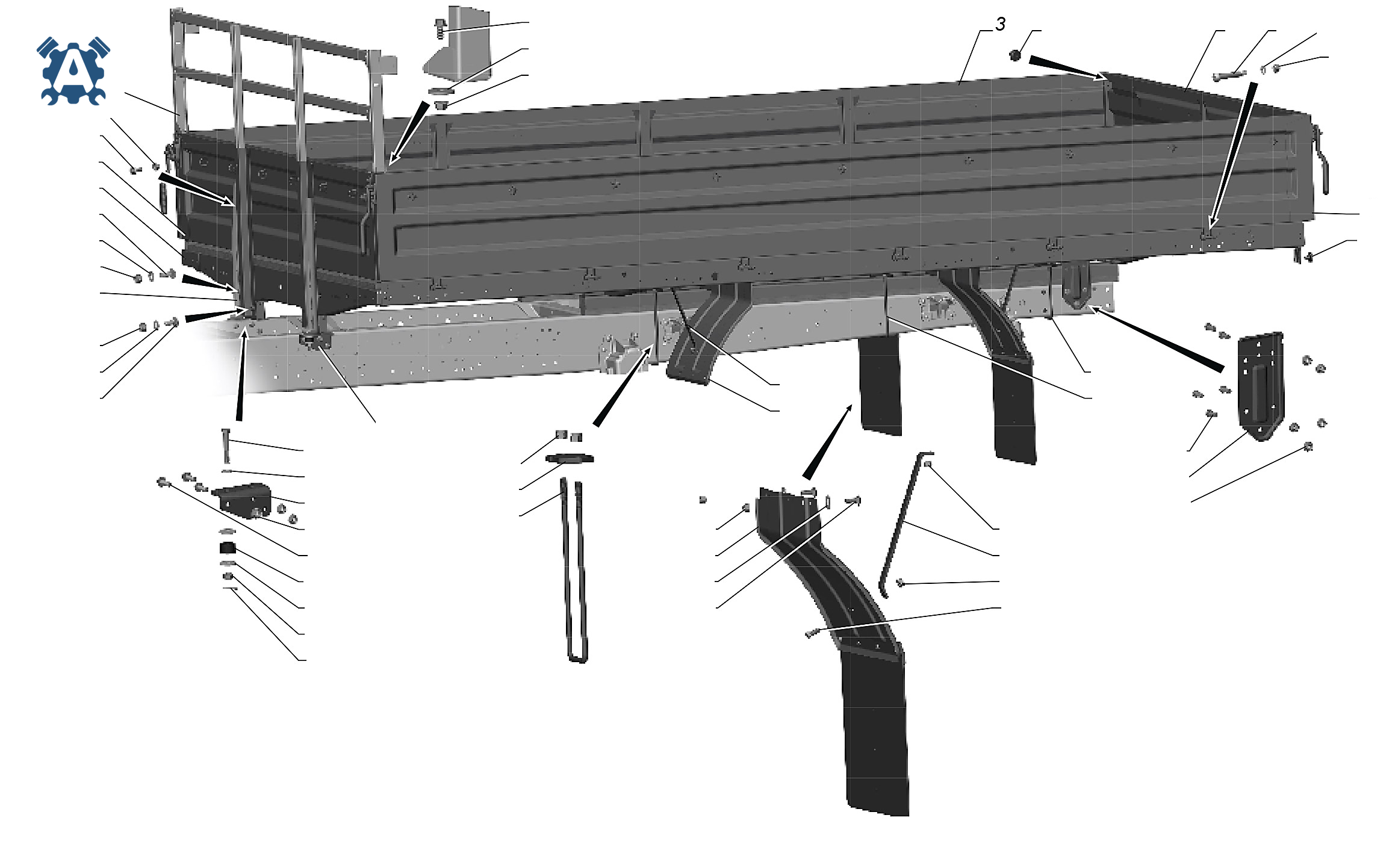

С41R11-8500076-40 Комплект деталей платформы и тента опция Платформа широкая и маленькие колеса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 2 | С41R11-8501010-30 | Основание платформы с фанерным настилом | — | Заявка |
| 3 | С41R11-8502010-10 | Борт боковой правый | — | Заявка |
| 4 | С41R11-8502011-10 | Борт боковой левый | — | Заявка |
| 5 | С41R11-8503010-20 | Борт задний | — | Заявка |
| 6 | С41R11-8504010-10 | Борт передний | — | Заявка |
| 7 | С41R11-8504100-20 | Борт передний надставной | — | Заявка |
| 8 | 3307-8511021 | Брызговик заднего колеса | — | Заявка |
| 9 | 293253-П29 | Шайба 8,5 | — | Заявка |
| 10 | 293254-П29 | Шайба 8 | — | Заявка |
| 11 | 293370-П29 | Шайба | — | Заявка |
| 12 | 293379-П29 | Шайба 12,5 | — | Заявка |
| 13 | .11-18081 | Подушка | — | Заявка |
| 14 | C41R11-8500016 | Угольник установочный платформы | — | Заявка |
| 15 | 53-8500024 | Стремянка задняя | — | Заявка |
| 16 | C41R31-8500024 | Стремянка задняя | — | Заявка |
| 17 | 91-8500024-40 | Стремянка задняя | — | Заявка |
| 18 | C41R11-8500028 | Угольник установочный платформы на раме правый | — | Заявка |
| 19 | C41R11-8500029 | Угольник установочный платформы на раме левый | — | Заявка |
| 20 | A23R23-8500032 | Накладка стремянки | — | Заявка |
| 21 | С41R11-8500052 | Винт 10x44 | — | Заявка |
| 22 | 3307-8500114-10 | Кронштейн крепления платформы | — | Заявка |
| 23 | A21R23-8502208 | Буфер | — | Заявка |
| 24 | 3302-8503082 | Буфер заднего борта | — | Заявка |
| 25 | 3307-8511024 | Брызговик заднего колеса | — | Заявка |
| 26 | 3307-8511026 | Кронштейн брызговика | — | Заявка |
| 29 | 201456-П29 | Болт М8х20 | — | Заявка |
| 31 | 201496-П29 | Болт М10х22 | — | Заявка |
| 32 | 205467-П29 | Болт 2М12х1,25х70 | — | Заявка |
| 33 | 210379-П29 | Болт М8х20 | — | Заявка |
| 34 | 210405-П29 | Болт М10х25 | — | Заявка |
| 35 | 210406-П29 | Болт М10х30 | — | Заявка |
| 36 | 250515-П29 | Гайка М12х1,25 | — | Заявка |
| 37 | 252006-П29 | Шайба 10 | — | Заявка |
| 39 | 252045-П29 | Шайба 12 | — | Заявка |
| 40 или поз.4 | 258040-П29 | Шплинт 3,2х25 | — | Заявка |
| 41 или поз.5 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 43 | 292208-31 | Гайка DIN 985-М10-6-A3L | — | Заявка |
| 44 или поз.5 | 292213-51 | Гайка DIN 985-М12х1,25-8-A3L | — | Заявка |
| 45 или поз.6 | 292353-51 | Гайка DIN 6923-М8-8-A3L | — | Заявка |
| 46 или поз.6 | 292355-51 | Гайка DIN 6923-М10-8-A3L | — | Заявка |
| 47 | 292672-51 | Гайка ISO М8 | — | Заявка |
| 48 или поз.4 | 299047-11 | Шплинт DIN 94-3,2х25-St-A3L | — | Заявка |
| 50 или поз.5 | 290S022-71 | Болт DIN EN 1662-М8х16-8.8-A3L | — | Заявка |
| 51 или поз.5 | 290S023-71 | Болт DIN EN 1662-М8х20-8.8-A3L | — | Заявка |
| 52 или поз.5 | 290S037-71 | Болт DIN EN 1662-М10х30-8.8-A3L | — | Заявка |
| 53 или поз.5 | 45 9376 1117 | Болт М8х16 | — | Заявка |
| 55 или поз.5 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 56 или поз.5 | 45 9376 1165 | Болт М10х30 | — | Заявка |
| 58 или поз.4 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 59 или поз.4 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 60 или поз.4 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 61 или поз.4 | 45 9955 1821 | Гайка М10 | — | Заявка |

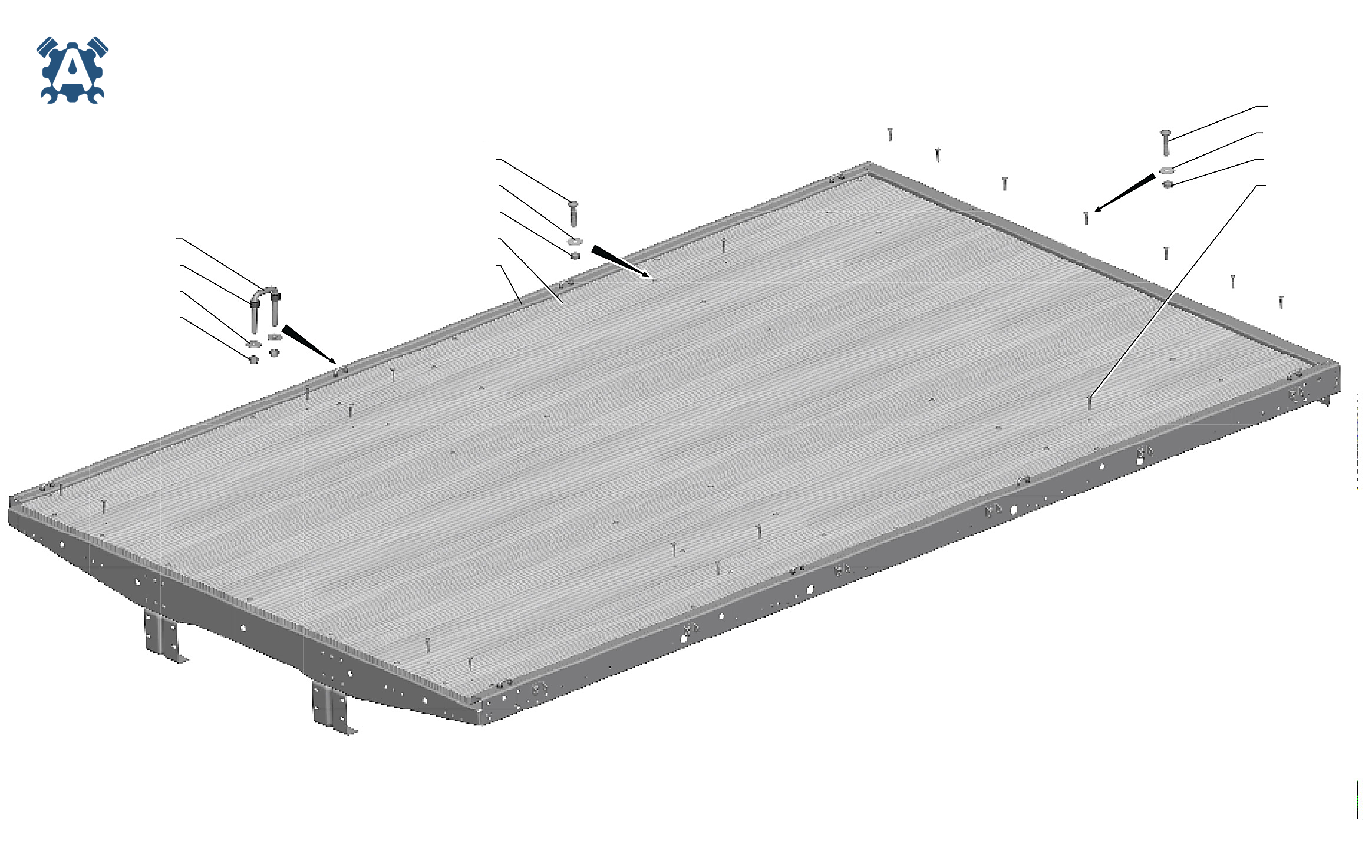

С41R11-8501010 Основание платформы с фанерным настилом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8501012 | Каркас основания | — | Заявка |
| 5 | С41R11-8501242 | Панель пола | — | Заявка |
| 6 | 3302-1203105 | Кронштейн | — | Заявка |
| 7 | A21R23-8501460 | Прокладка | — | Заявка |
| 8 | 210383-П29 | Болт M8x40 | — | Заявка |
| 9 или поз.11 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 10 | 252038-П29 | Шайба 8 | — | Заявка |
| 11 или поз.9 | 292206-31 | Гайка DIN 985-M8-6-A-A3L | — | Заявка |

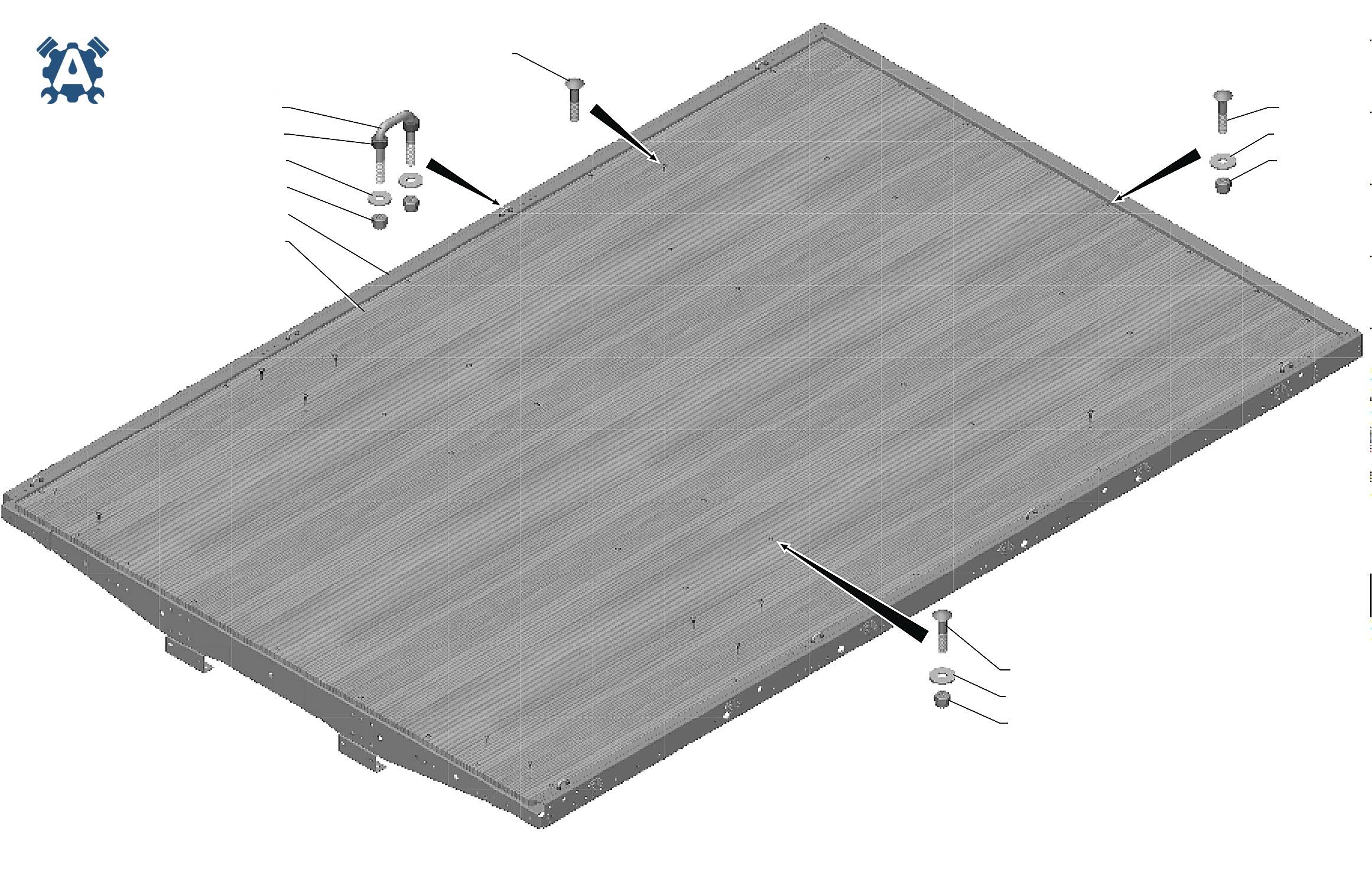

С41R11-8501010-10 Основание платформы с фанерным настилом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8501012-10 | Каркас основания | — | Заявка |
| 3 | 3302-1203105 | Кронштейн | — | Заявка |
| 5 | С41R11-8501242-10 | Панель пола | — | Заявка |
| 6 | А21R23-8501460 | Прокладка | — | Заявка |
| 8 | 210383-П29 | Болт M8x40 | — | Заявка |
| 9 или поз.11 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 10 | 252038-П29 | Шайба 8 | — | Заявка |
| 11 или поз.9 | 292206-31 | Гайка DIN M8 | — | Заявка |

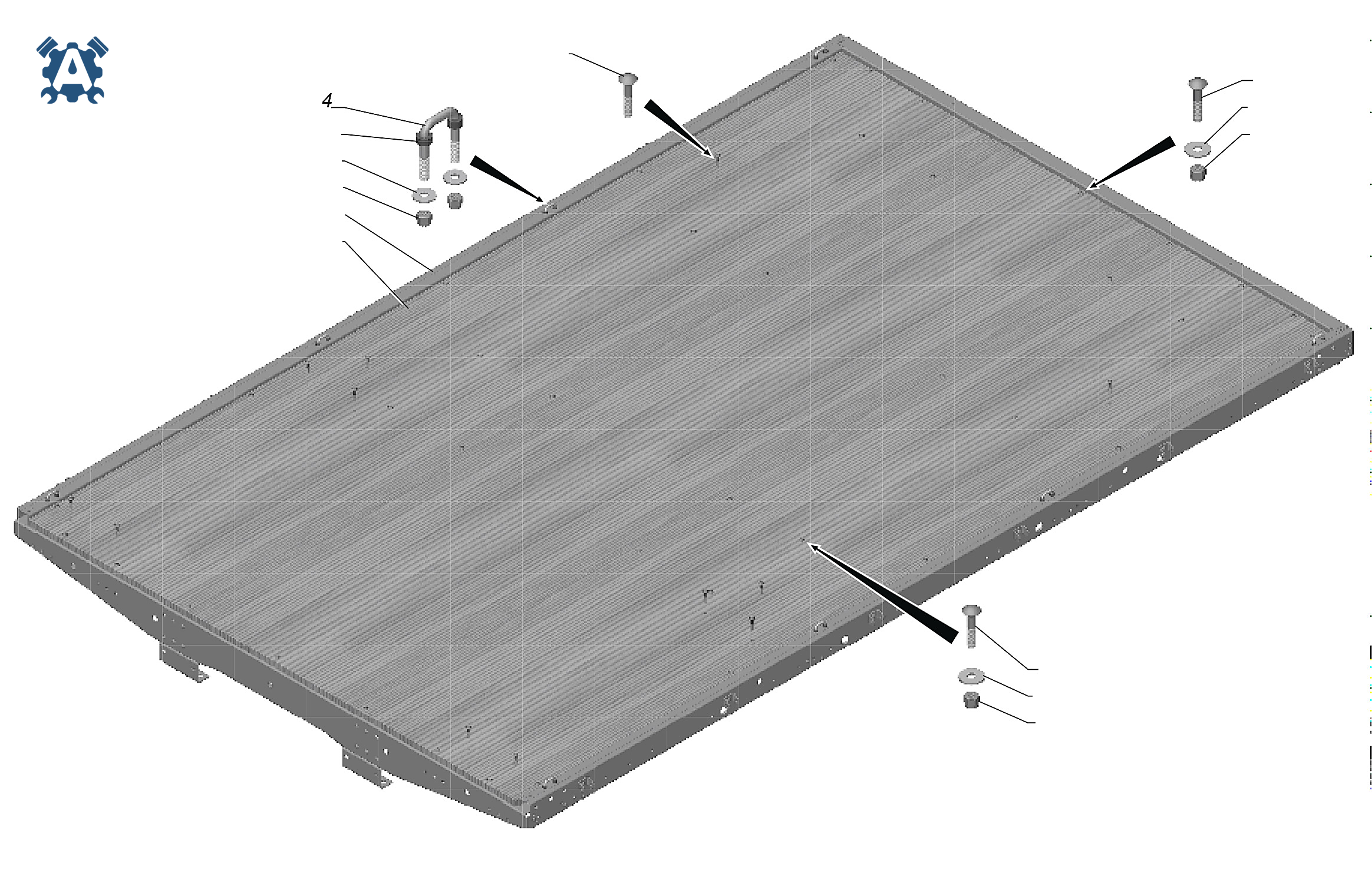

С41R11-8501010-20 Основание платформы с фанерным настилом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8501012-20 | Каркас основания | — | Заявка |
| 4 | 3302-1203105 | Кронштейн | — | Заявка |
| 5 | С41R11-8501242 | Панель пола | — | Заявка |
| 6 | А21R23-8501460 | Прокладка | — | Заявка |
| 8 | 210383-П29 | Болт M8x40 | — | Заявка |
| 9 или поз.11 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 10 | 252038-П29 | Шайба 8 | — | Заявка |
| 11 или поз.9 | 292206-31 | Гайка DIN M8 | — | Заявка |
С41R11-8501010-30 Основание платформы с фанерным настилом ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8501012-30 | Каркас основания | — | Заявка |
| 4 | 3302-1203105 | Кронштейн | — | Заявка |
| 5 | С41R11-8501242-10 | Панель пола | — | Заявка |
| 6 | А21R23-8501460 | Прокладка | — | Заявка |
| 8 | 210383-П29 | Болт M8x40 | — | Заявка |
| 9 или поз.11 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 10 | 252038-П29 | Шайба 8 | — | Заявка |
| 11 или поз.9 | 292206-31 | Гайка DIN M8 | — | Заявка |

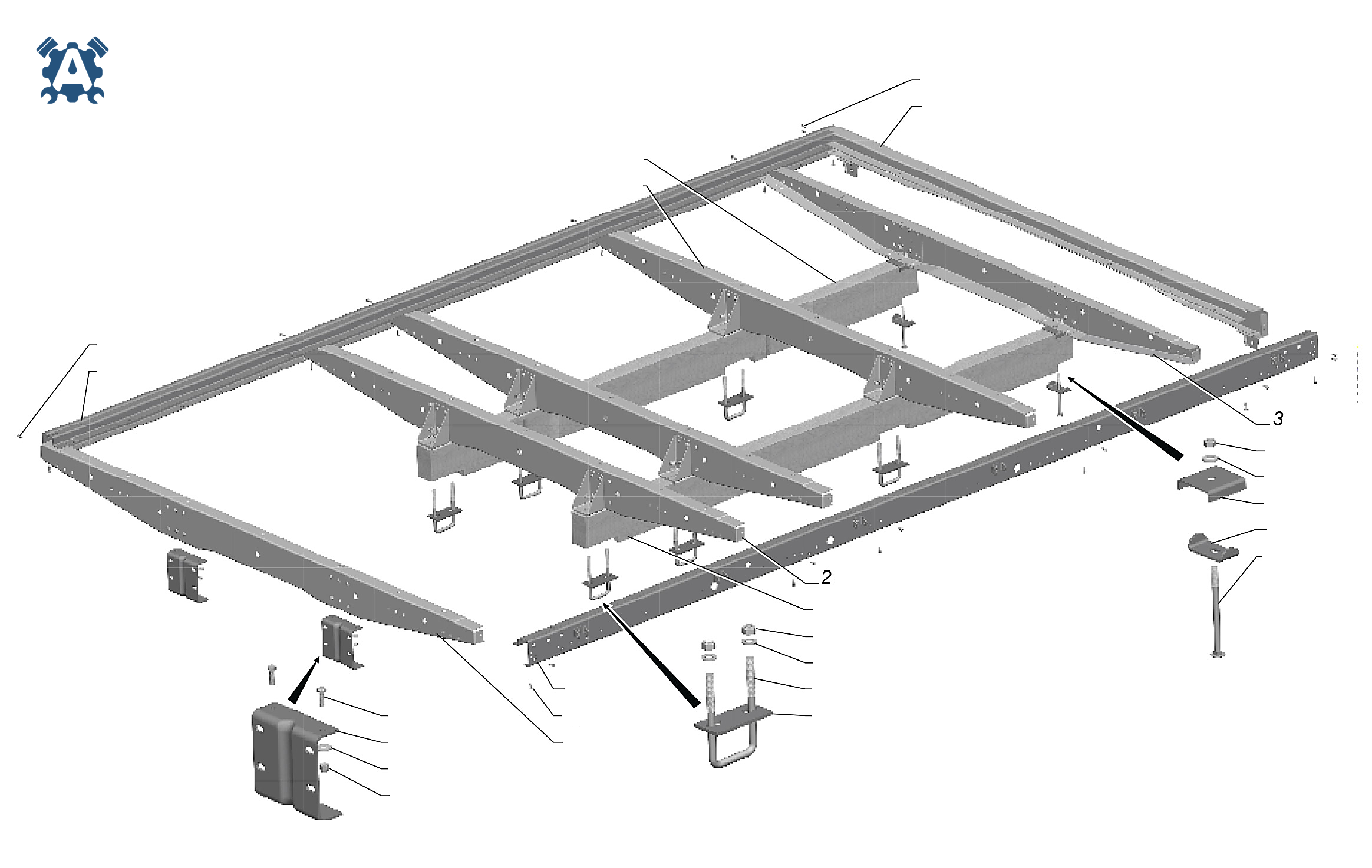

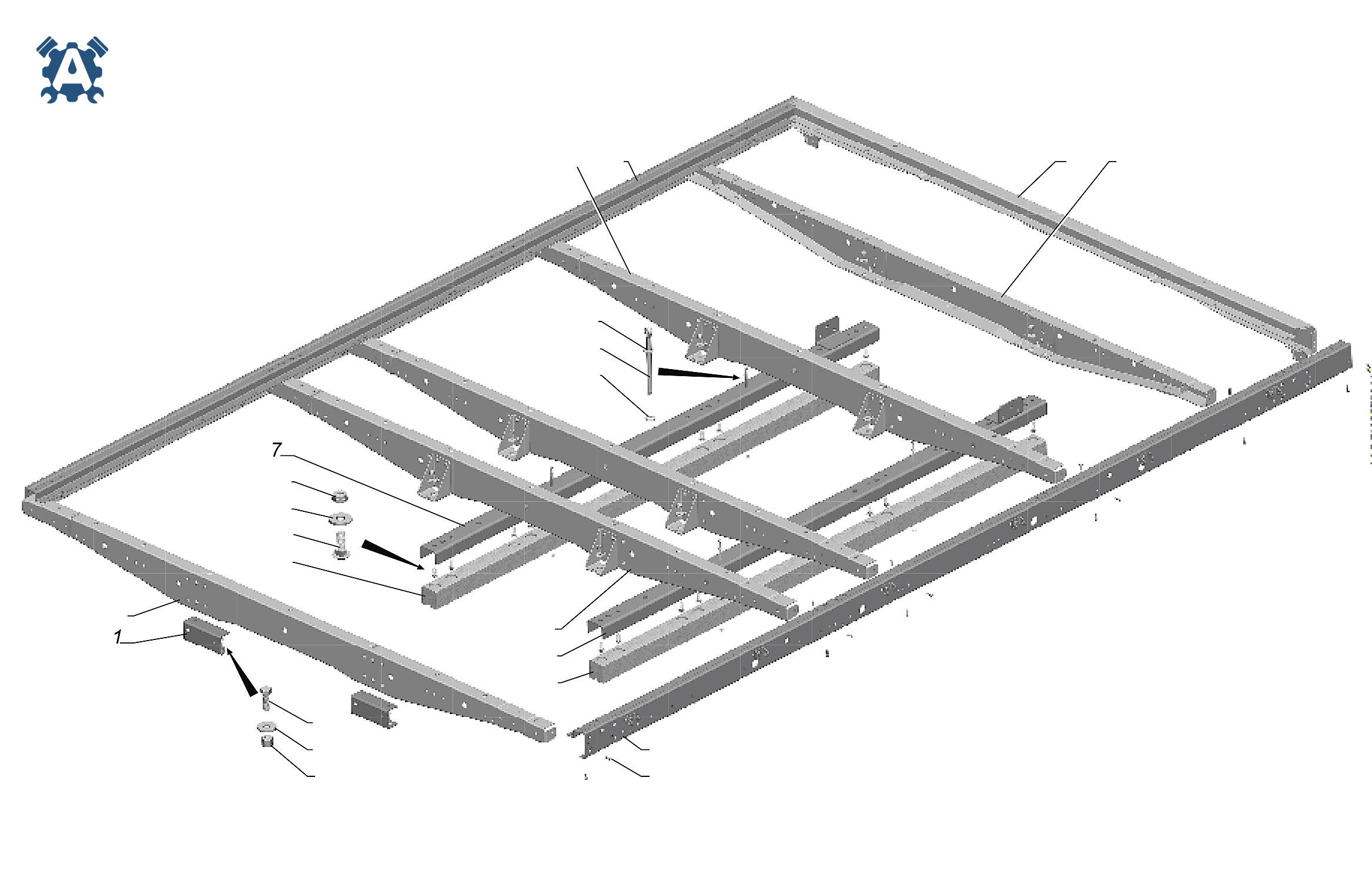

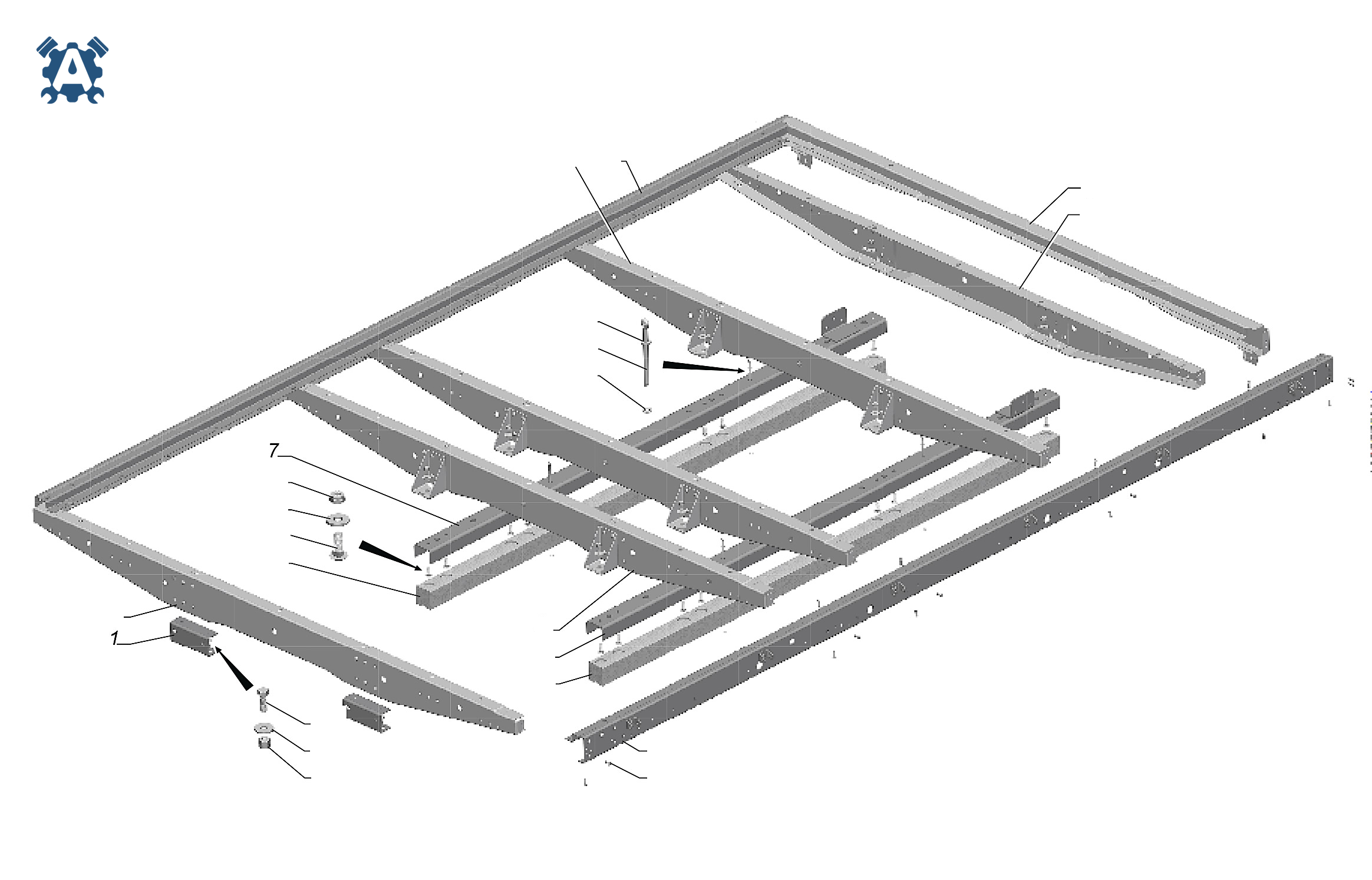

С41R11-8501012 Каркас основания ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 3307-8501310-50 | Балка поперечная передняя | — | Заявка |
| 2 | 53-27-8501340 | Балка поперечная средняя | — | Заявка |
| 3 | 3307-8501350-50 | Балка поперечная задняя | — | Заявка |
| 4 | С41R11-8501358 | Усилитель основания задний | — | Заявка |
| 5 | С41R11-8501386 | Усилитель боковой правый | — | Заявка |
| 6 | С41R11-8501387 | Усилитель боковой левый | — | Заявка |
| 9 | 53-8501030 | Скоба продольного бруса | — | Заявка |
| 10 | 53-8501038 | Подкладка задней поперечной балки | — | Заявка |
| 11 | 3307-8501054-50 | Брус продольный правый | — | Заявка |
| 12 | 3307-8501055-50 | Брус продольный левый | — | Заявка |
| 13 | 3307-8501056-50 | Подкладка передней поперечной балки | — | Заявка |
| 14 | 3307-8501072-50 | Стремянка крепления поперечных балок | — | Заявка |
| 15 | 53-27-8501074 | Подкладка | — | Заявка |
| 18 | 201458-П29 | Болт М8х25 | — | Заявка |
| 19 | 45 9382 0089 | Болт М10х150 | — | Заявка |
| 20 или поз.2 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 21 или поз.2 | 292208-31 | Гайка DIN М10 | — | Заявка |
| 22 или поз.2 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 23 или поз.2 | 252007-П29 | Шайба 12 | — | Заявка |
| 24 | 252038-П29 | Шайба 8 | — | Заявка |
| 25 | 252706-П29 | Заклепка 6х20 | — | Заявка |
| 26 или поз.2 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 27 или поз.2 | 292208-51 | Гайка DIN М10 | — | Заявка |
| 28 или поз.2 | 293015-11 | Шайба DIN 125-12-140HV-A3L | — | Заявка |
| 29 или поз.2 | 292213-51 | Гайка DIN М12х1,25 | — | Заявка |

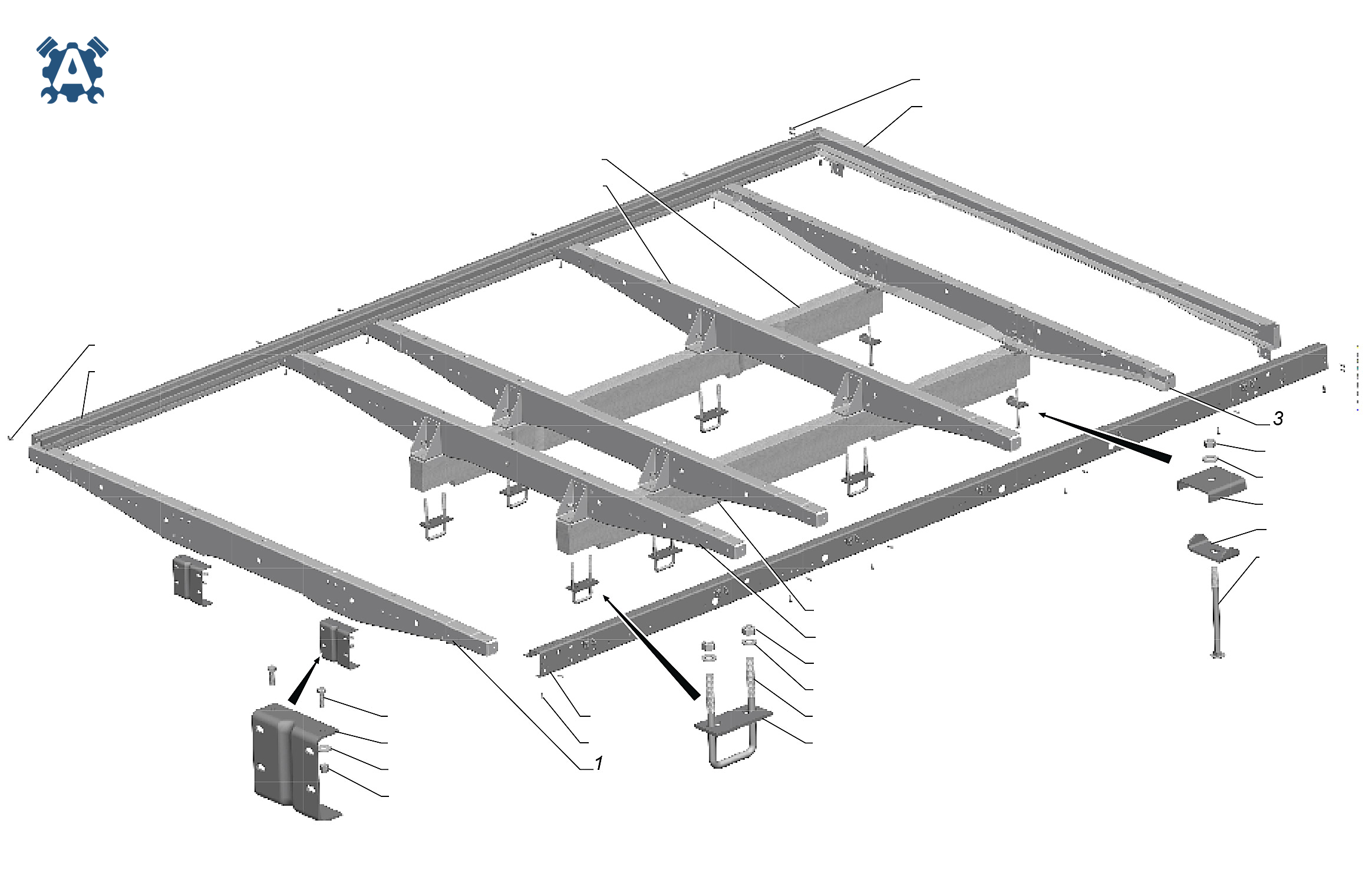

С41R11-8501012-10 Каркас основания ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | C41R11-8501310 | Балка поперечная передняя | — | Заявка |
| 2 | C41R11-8501340 | Балка поперечная средняя | — | Заявка |
| 3 | C41R11-8501350 | Балка поперечная задняя | — | Заявка |
| 4 | С41R11-8501358-10 | Усилитель основания задний | — | Заявка |
| 5 | С41R11-8501386-20 | Усилитель боковой правый | — | Заявка |
| 6 | С41R11-8501387-20 | Усилитель боковой левый | — | Заявка |
| 9 | 53-8501030 | Скоба продольного бруса | — | Заявка |
| 10 | 53-8501038 | Подкладка задней поперечной балки | — | Заявка |
| 11 | 3307-8501054-50 | Брус продольный правый | — | Заявка |
| 12 | 3307-8501055-50 | Брус продольный левый | — | Заявка |
| 13 | 3307-8501056-50 | Подкладка передней поперечной балки | — | Заявка |
| 14 | 3307-8501072-50 | Стремянка крепления поперечных балок | — | Заявка |
| 15 | 53-27-8501074 | Подкладка | — | Заявка |
| 18 | 201458-П29 | Болт М8х25 | — | Заявка |
| 19 | 45 9382 0089 | Болт М10х150 | — | Заявка |
| 20 или поз.2 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 21 или поз.2 | 292208-31 | Гайка DIN М10 | — | Заявка |
| 22 или поз.3 | 45 9563 1310 | Гайка М12х1,25 | — | Заявка |
| 23 или поз.2 | 252007-П29 | Шайба 12 | — | Заявка |
| 24 | 252038-П29 | Шайба 8 | — | Заявка |
| 25 | 252706-П29 | Заклепка 6х20 | — | Заявка |
| 26 или поз.2 | 292206-31 | Гайка DIN 985-М8-6-A-A3L | — | Заявка |
| 27 или поз.2 | 292208-51 | Гайка DIN М10 | — | Заявка |
| 28 или поз.2 | 293015-11 | Шайба DIN 125-12-140HV-A3L | — | Заявка |
| 29 или поз.3 | 252039-П29 | Шайба 10 | — | Заявка |
| 30 или поз.2 | 293179-11 | Шайба DIN 9021-10,5-140HV-A3L | — | Заявка |
| 31 или поз.2 | 292213-51 | Гайка DIN М12х1,25 | — | Заявка |
С41R11-8501012-20 Каркас снования ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8501052 | Подкладка передней поперечной балки | — | Заявка |
| 2 | 3307-8501310-50 | Балка поперечная передняя | — | Заявка |
| 3 | 3310-8501340 | Балка поперечная средняя №3 | — | Заявка |
| 4 | С41R11-8501358 | Усилитель основания задний | — | Заявка |
| 5 | С41R11-8501386 | Усилитель боковой правый | — | Заявка |
| 6 | С41R11-8501387 | Усилитель боковой левый | — | Заявка |
| 7 | С41R11-8501542 | Балка продольная задняя правая | — | Заявка |
| 8 | С41R11-8501543 | Балка продольная задняя левая | — | Заявка |
| 9 | 3307-8501350-50 | Балка поперечная задняя | — | Заявка |
| 11 | С41R11-8501054 | Брус продольный | — | Заявка |
| 15 | 201458-П29 | Болт М8х25 | — | Заявка |
| 16 или поз.2 | 258088-П29 | Шплинт 6,3х80 | — | Заявка |
| 17 | 210406-П29 | Болт М10х30 | — | Заявка |
| 18 | 252038-П29 | Шайба 8 | — | Заявка |
| 19 или поз.2 | 252039-П29 | Шайба 10 | — | Заявка |
| 20 | 252706-П | Заклепка 6х20 | — | Заявка |
| 21 или поз.2 | 292206-31 | Гайка DIN М8 | — | Заявка |
| 22 | 292208-31 | Гайка DIN М10 | — | Заявка |
| 23 или поз.1 | 293179-11 | Шайба DIN 10,5 | — | Заявка |
| 24 или поз.2 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 25 или поз.2 | 252004-П29 | Шайба 6 | — | Заявка |
| 26 или поз.2 | 293011-11 | Шайба DIN 6 | — | Заявка |
| 27 или поз.1 | 299101-11 | Шплинт DIN 6,3х80 | — | Заявка |
С41R11-8501012-30 Каркас снования ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8501052 | Подкладка передней поперечной балки | — | Заявка |
| 2 | С41R11-8501340-10 | Балка поперечная средняя | — | Заявка |
| 3 | С41R11-8501310 | Балка поперечная передняя | — | Заявка |
| 4 | С41R11-8501358-10 | Усилитель основания задний | — | Заявка |
| 5 | С41R11-8501386-20 | Усилитель боковой правый | — | Заявка |
| 6 | С41R11-8501387-20 | Усилитель боковой левый | — | Заявка |
| 7 | С41R11-8501542 | Балка продольная задняя правая | — | Заявка |
| 8 | С41R11-8501543 | Балка продольная задняя левая | — | Заявка |
| 9 | С41R11-8501350 | Балка поперечная задняя | — | Заявка |
| 11 | С41R11-8501054 | Брус продольный | — | Заявка |
| 15 | 201458-П29 | Болт М8х25 | — | Заявка |
| 16 или поз.2 | 258088-П29 | Шплинт 6,3х80 | — | Заявка |
| 17 | 210406-П29 | Болт М10х30 | — | Заявка |
| 18 | 252038-П29 | Шайба 8 | — | Заявка |
| 19 или поз.2 | 252039-П29 | Шайба 10 | — | Заявка |
| 20 | 252706-П | Заклепка 6х20 | — | Заявка |
| 21 или поз.2 | 292206-31 | Гайка DIN М8 | — | Заявка |
| 22 | 292208-31 | Гайка DIN М10 | — | Заявка |
| 23 или поз.1 | 293179-11 | Шайба DIN 10,5 | — | Заявка |
| 24 или поз.2 | 45 9563 1305 | Гайка М8 | — | Заявка |
| 25 или поз.2 | 252004-П29 | Шайба 6 | — | Заявка |
| 26 или поз.2 | 293011-11 | Шайба DIN 6 | — | Заявка |
| 27 или поз.1 | 299101-11 | Шплинт DIN 6,3х80 | — | Заявка |

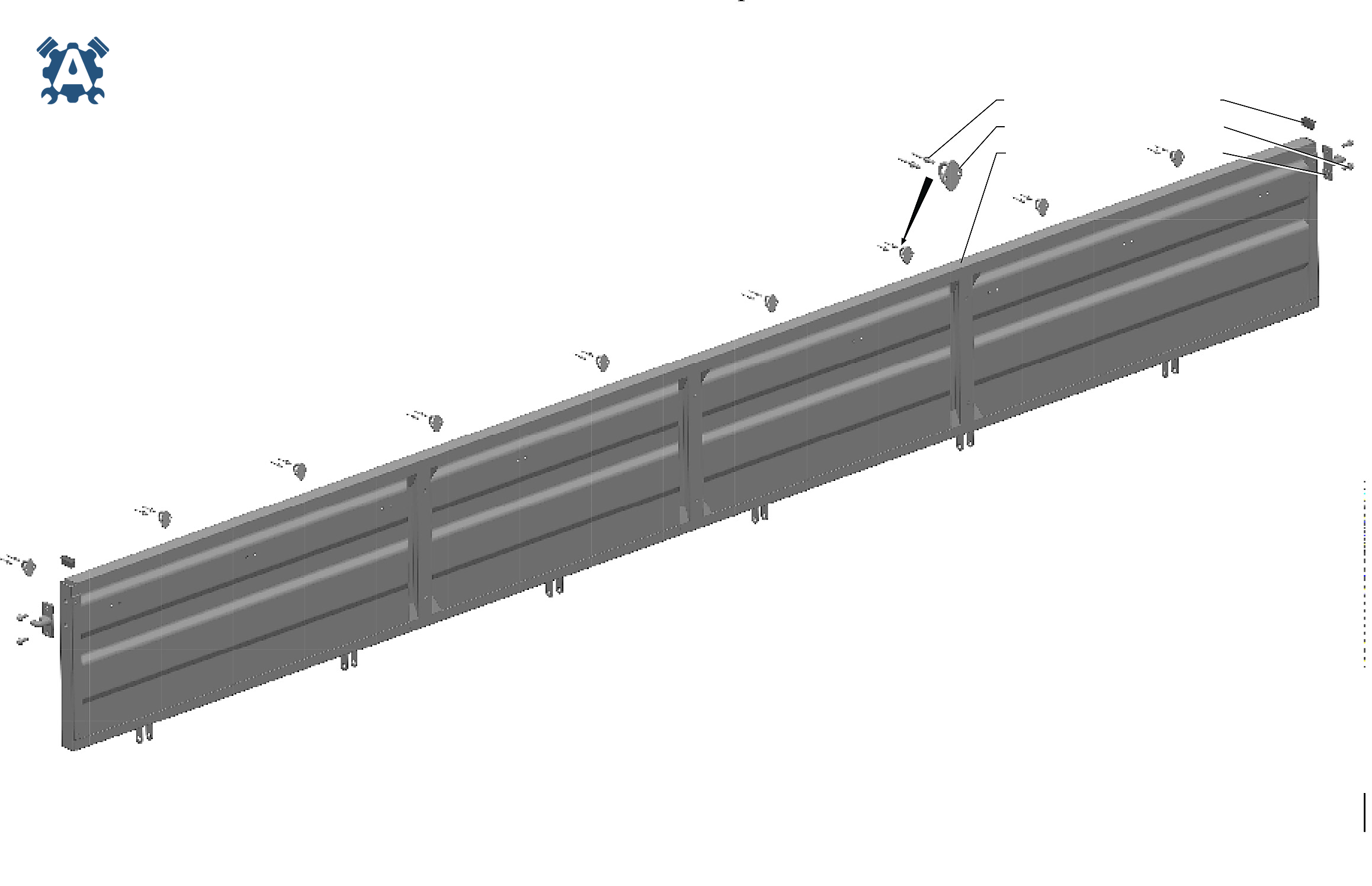

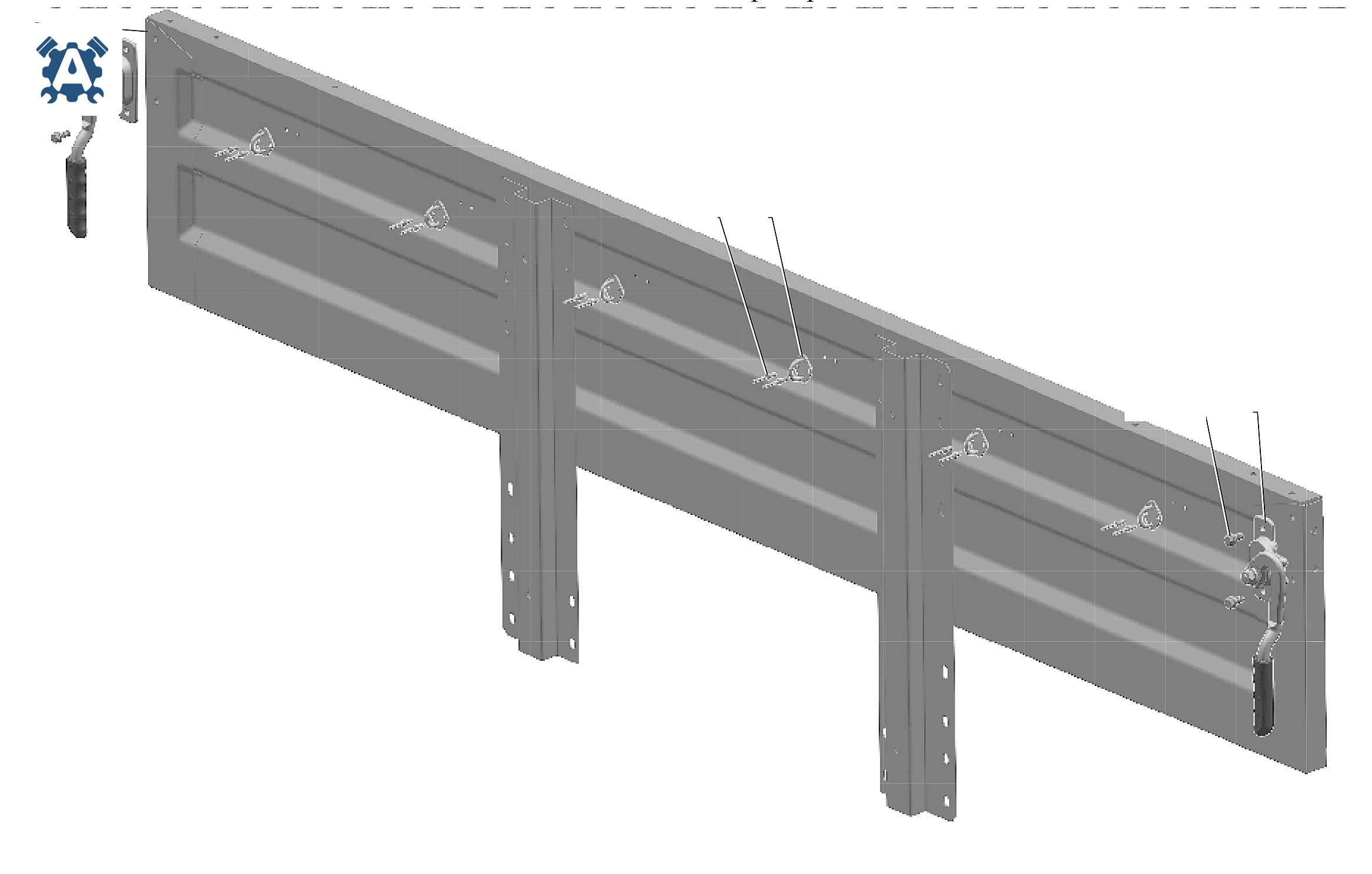

С41R11-8502010 Борт боковой ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8502014 | Борт боковой сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 5 | 3302-8505019-20 | Крюк запора борта | — | Заявка |
| 6 | A21R23-8502800 | Заглушка | — | Заявка |
| 9 или поз.10 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 10 или поз.9 | 290S023-71 | Болт DIN EN 1662-M8x20-8.8-A3L | — | Заявка |
| 13 | .59330 | Заклепка с сердечником | — | Заявка |

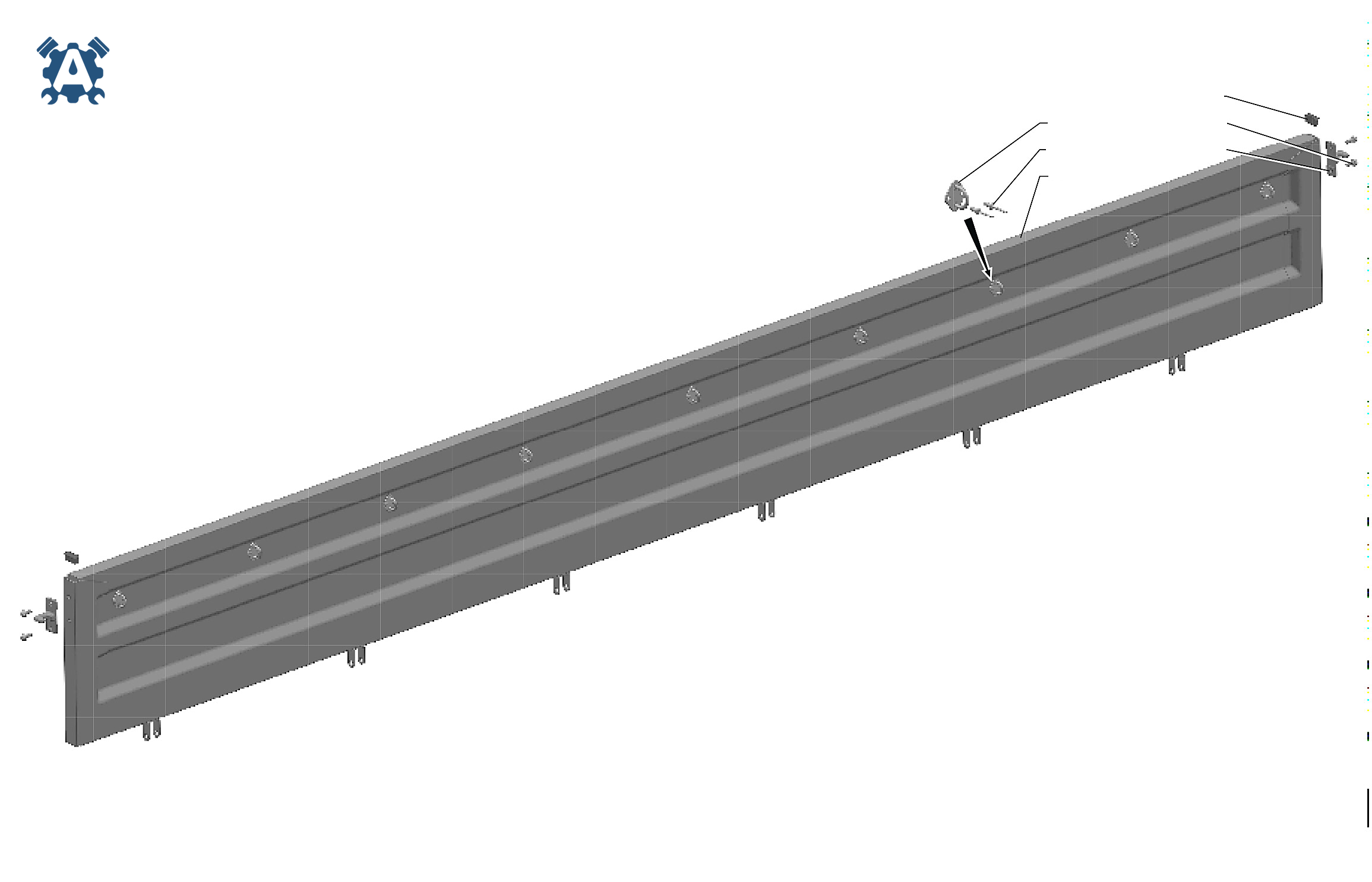

С41R11-8502010-10 Борт боковой правый ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8502014-10 | Борт боковой правый сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 5 | 3302-8505019-20 | Крюк запора борта | — | Заявка |
| 6 | A21R23-8502800 | Заглушка | — | Заявка |
| 9 или поз.10 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 10 или поз.9 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 13 | .59330 | Заклепка с сердечником | — | Заявка |

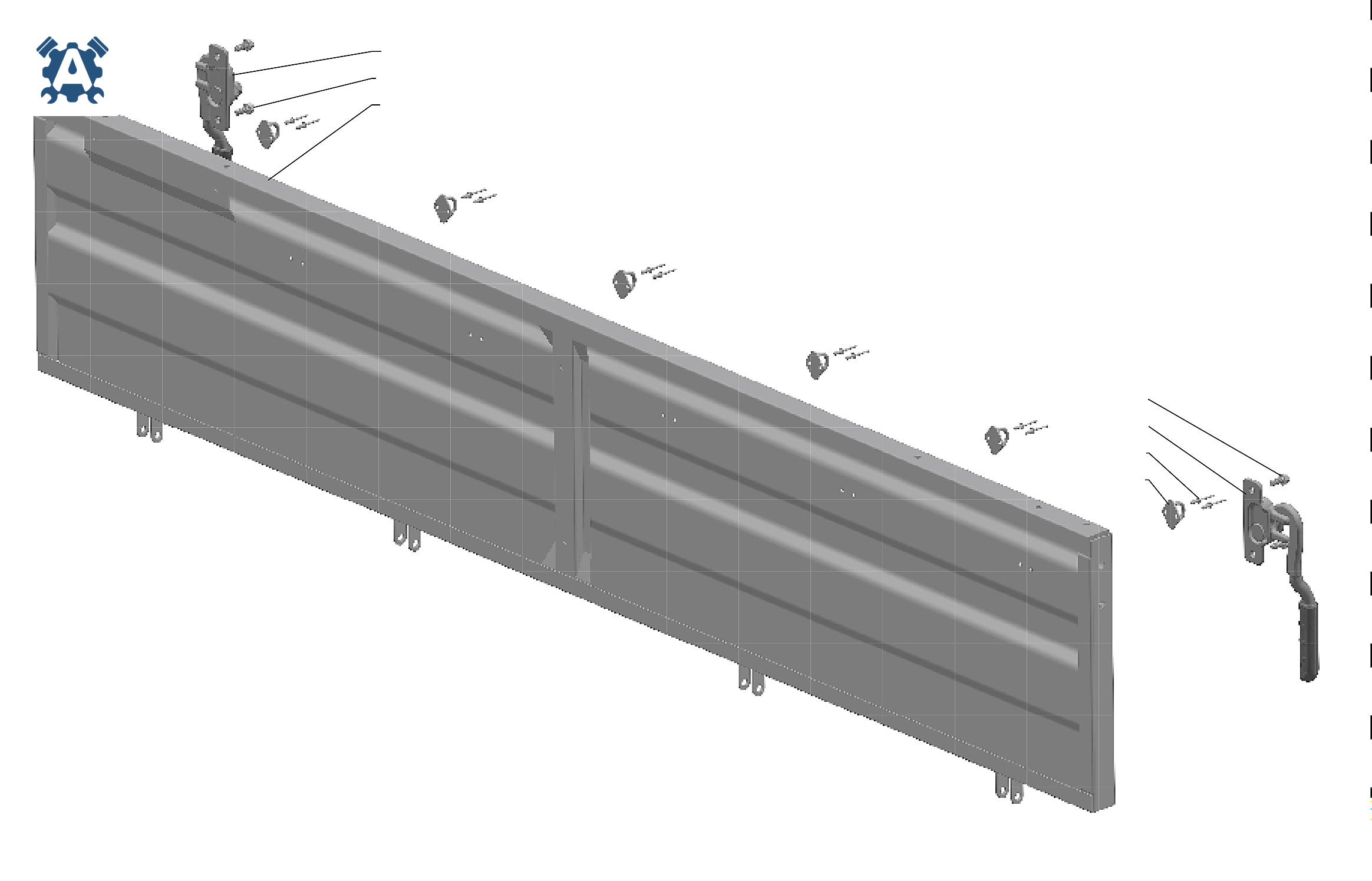

С41R11-8502011-10 Борт боковой правый ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8502015 | Борт боковой левый сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 5 | 3302-8505019-20 | Крюк запора борта | — | Заявка |
| 6 | A21R23-8502800 | Заглушка | — | Заявка |
| 9 или поз.10 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 10 или поз.9 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 13 | .59330 | Заклепка с сердечником | — | Заявка |

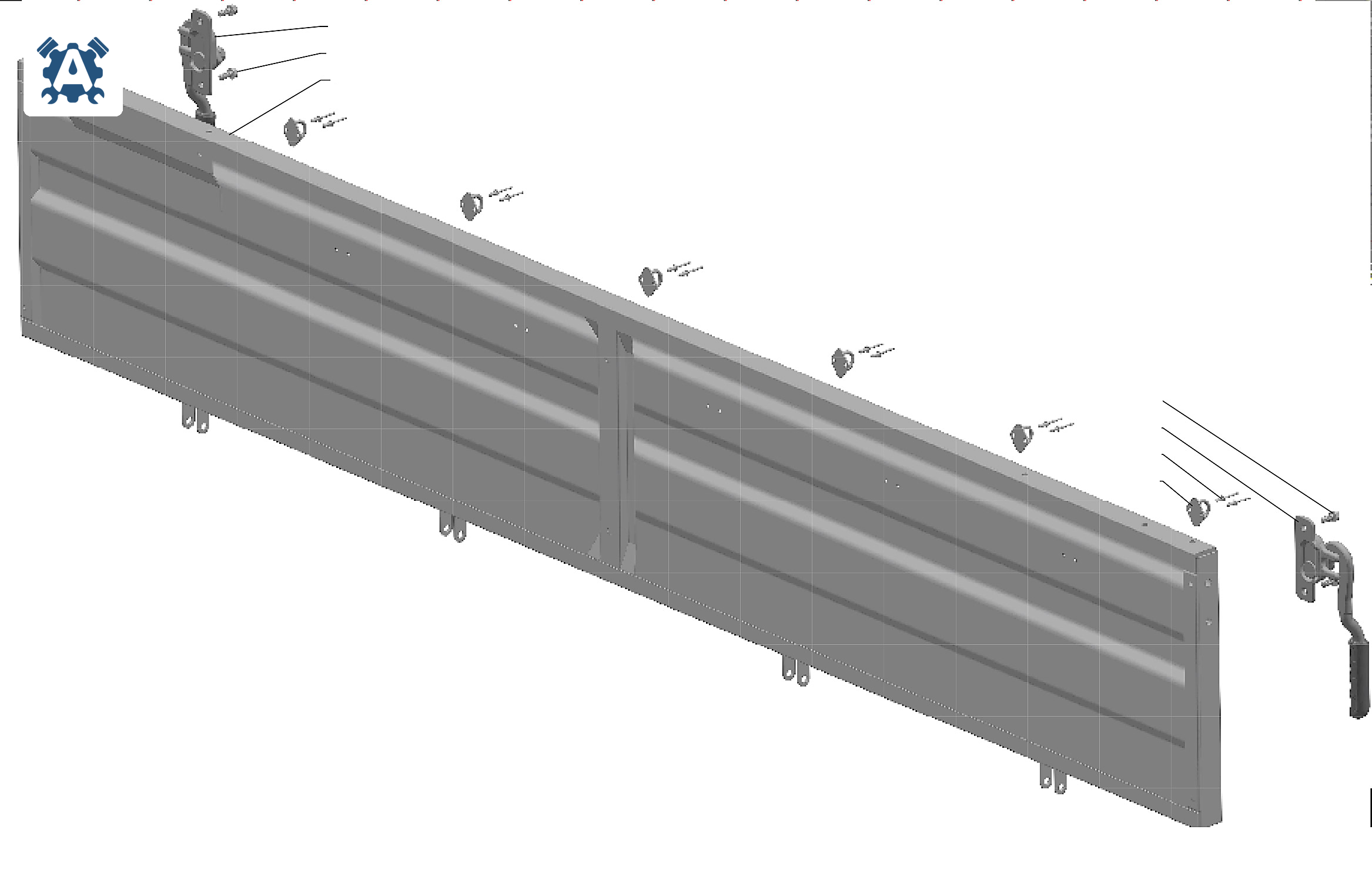

С41R11-8503010 Борт задний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8503014 | Борт задний сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 3 | A21R23-8505030 | Запор борта с фиксатором правый | — | Заявка |
| 4 | A21R23-8505031 | Запор борта с фиксатором левый | — | Заявка |
| 7 или поз.8 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 8 или поз.7 | 290S023-71 | Болт DIN EN 1662-M8x20-8.8-A3L | — | Заявка |
| 11 | .59330 | Заклепка с сердечником | — | Заявка |

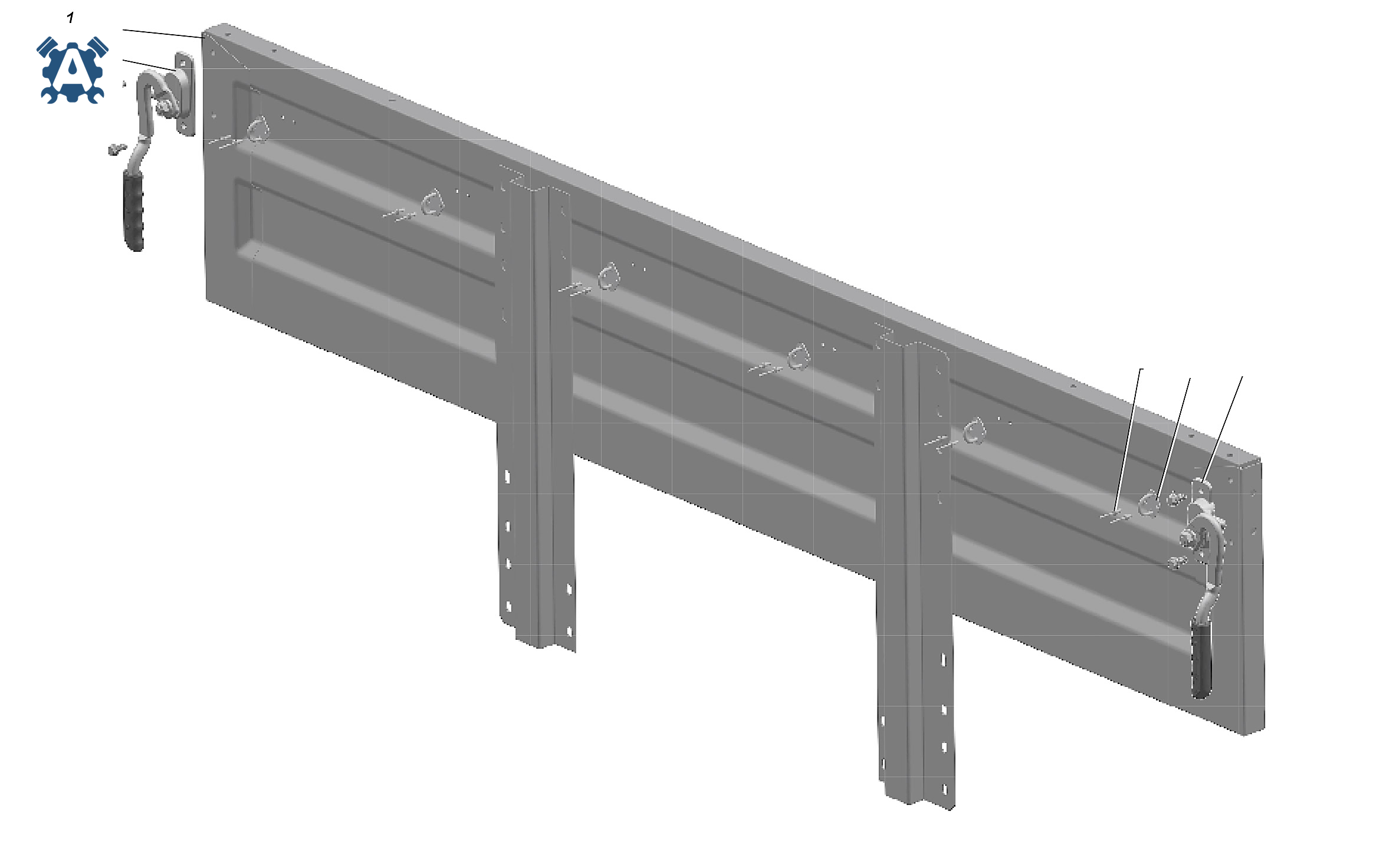

С41R11-8503010-20 Борт задний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8503014-20 | Борт задний сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 3 | A21R23-8505030 | Запор борта с фиксатором правый | — | Заявка |
| 4 | A21R23-8505031 | Запор борта с фиксатором левый | — | Заявка |
| 7 или поз.8 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 8 или поз.7 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 11 | .59330 | Заклепка с сердечником | — | Заявка |

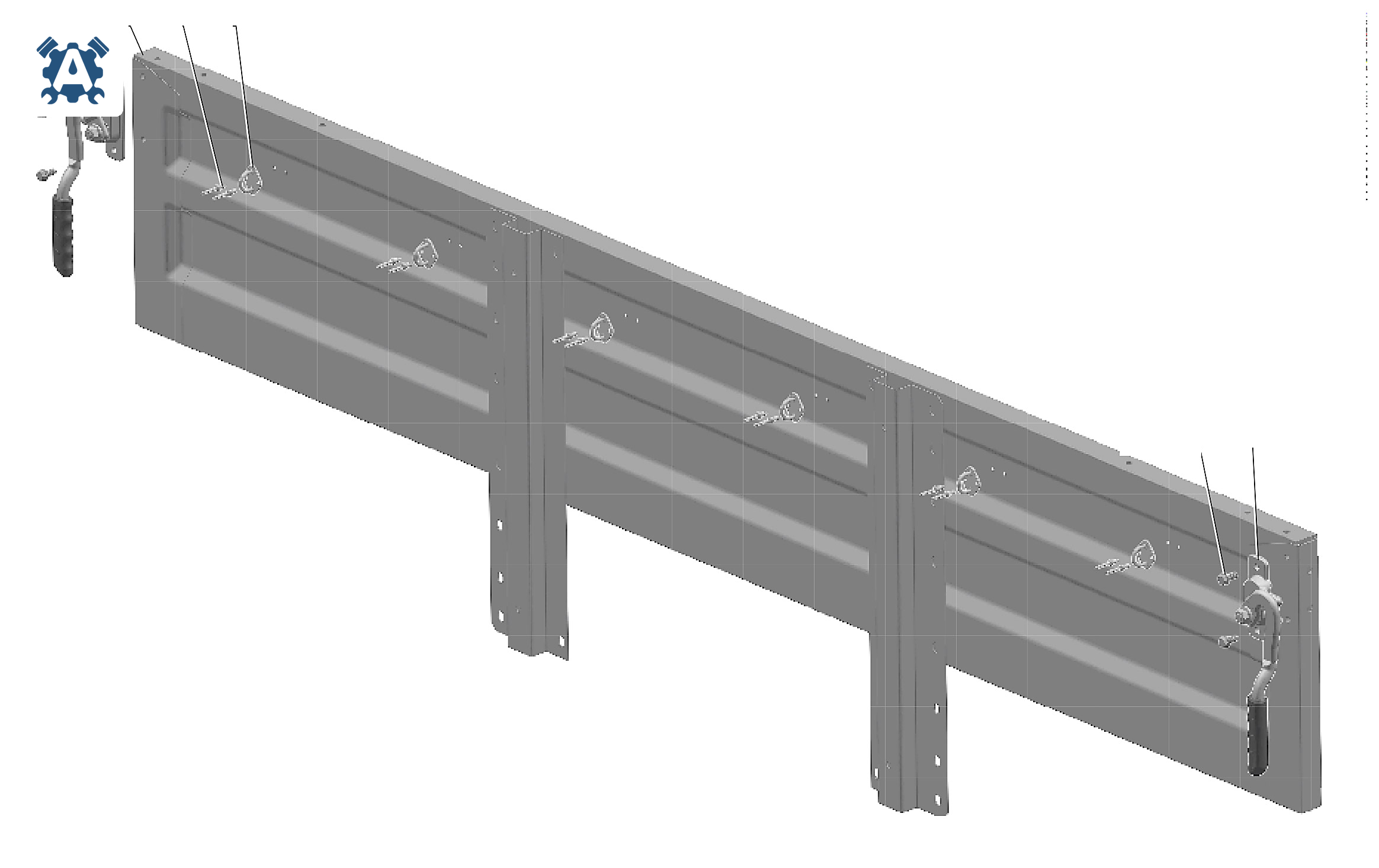

С41R11-8504010 Борт передний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8504014 | Борт передний сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 3 | A21R23-8505030 | Запор борта с фиксатором правый | — | Заявка |
| 4 | A21R23-8505031 | Запор борта с фиксатором левый | — | Заявка |
| 7 или поз.8 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 8 или поз.7 | 290S023-71 | Болт DIN EN 1662-M8x20-8.8-A3L | — | Заявка |
| 11 | .59330 | Заклепка с сердечником | — | Заявка |
С41R11-8504010-10 Борт передний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8504014-10 | Борт передний сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 3 | A21R23-8505030 | Запор борта с фиксатором правый | — | Заявка |
| 4 | A21R23-8505031 | Запор борта с фиксатором левый | — | Заявка |
| 7 или поз.8 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 8 или поз.7 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 11 | .59330 | Заклепка с сердечником | — | Заявка |

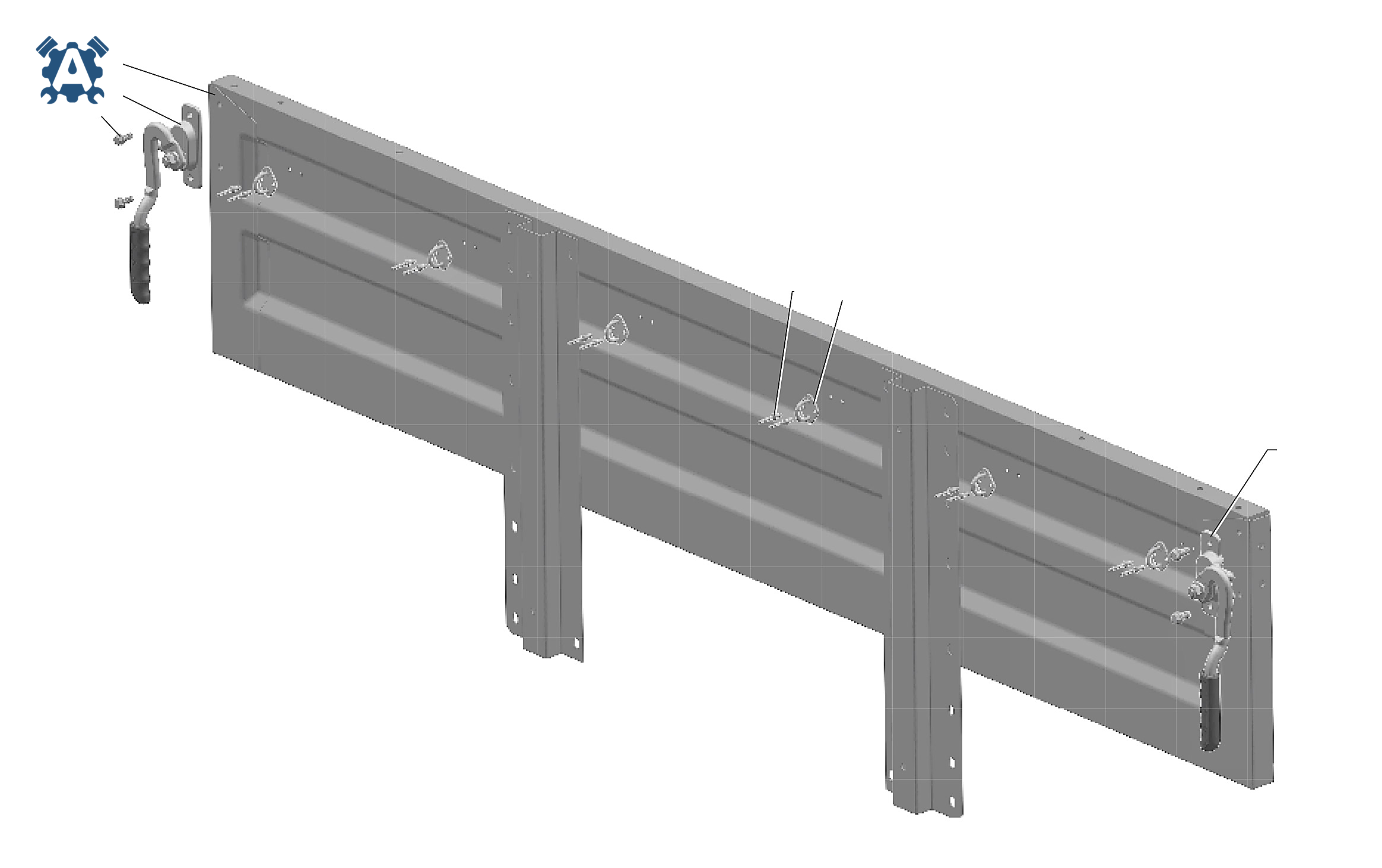

С41R11-8504010-20 Борт передний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8504014-20 | Борт передний сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 3 | A21R23-8505030 | Запор борта с фиксатором правый | — | Заявка |
| 4 | A21R23-8505031 | Запор борта с фиксатором левый | — | Заявка |
| 7 или поз.8 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 8 или поз.7 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 11 | .59330 | Заклепка с сердечником | — | Заявка |
С41R31-8504010 Борт передний ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R31-8504014 | Борт передний сварка | — | Заявка |
| 2 | 2310-8508062 | Скоба | — | Заявка |
| 3 | A21R23-8505030 | Запор борта с фиксатором правый | — | Заявка |
| 4 | A21R23-8505031 | Запор борта с фиксатором левый | — | Заявка |
| 7 или поз.8 | 45 9376 1119 | Болт М8х20 | — | Заявка |
| 8 или поз.7 | 290S023-71 | Болт DIN M8x20 | — | Заявка |
| 11 | .59330 | Заклепка с сердечником | — | Заявка |

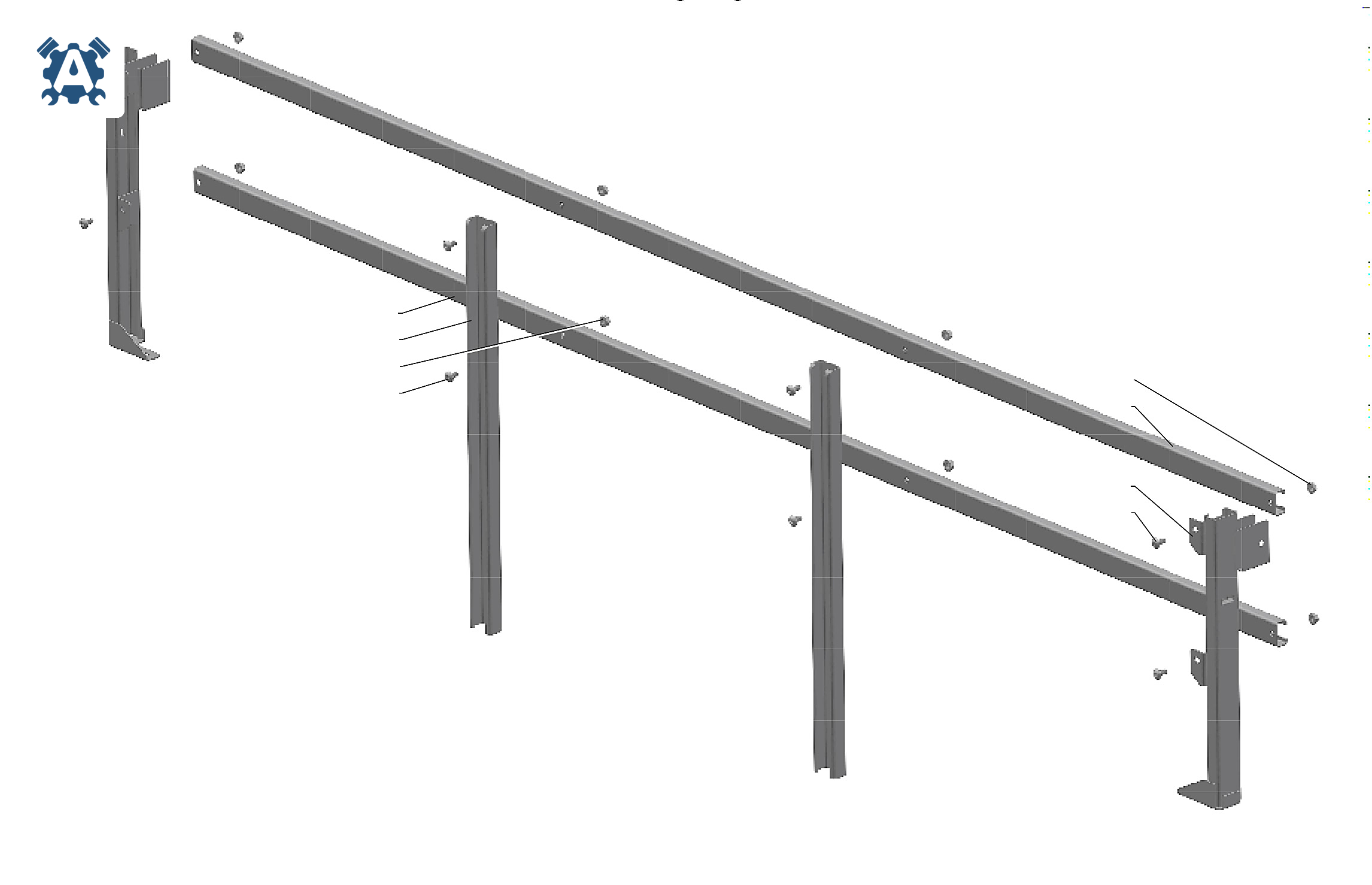

С41R11-8504100 Борт передний надставной ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8504180 | Стойка тента передняя правая | — | Заявка |
| 2 | С41R11-8504181 | Стойка тента передняя левая | — | Заявка |
| 5 | 45 3114 9063 | Винт М8х16 | — | Заявка |
| 6 или поз.11 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 7 | С41R11-8504112 | Стойка надставного борта | — | Заявка |
| 8 | С41R11-8504196 | Поперечина | — | Заявка |
| 11 или поз.6 | 292353-51 | Гайка DIN M8 | — | Заявка |
С41R11-8504100-20 Борт передний надставной ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | С41R11-8504180 | Стойка тента передняя правая | — | Заявка |
| 2 | С41R11-8504181 | Стойка тента передняя левая | — | Заявка |
| 5 | 45 3114 9063 | Винт М8х16 | — | Заявка |
| 6 или поз.11 | 45 9953 1819 | Гайка М8 | — | Заявка |
| 7 | С41R11-8504112 | Стойка надставного борта | — | Заявка |
| 8 | С41R11-8504196-20 | Поперечина | — | Заявка |
| 11 или поз.6 | 292353-51 | Гайка DIN M8 | — | Заявка |
3307-8511021 Брызговик заднего колеса ГАЗон НЕКСТ C41R13
Схема узла и спецификация деталей для ГАЗон NEXT C41R13.
Технический каталог ARSENALPARTS. Схемы и таблицы собраны в формате технического справочника ARSENALPARTS. Номер на схеме связан со строкой детали; применяемость и наличие подтверждаем перед заказом.
