Технический каталог ARSENALPARTS
ЯМЗ-5342 для ПАЗ
Интерактивный технический каталог ЯМЗ-5342 для автобуса ПАЗ: схемы двигателя, позиционные номера, артикулы и переход в заявку. Склады и цены в этот технический просмотр не включены.
59схем · 610 позиций
59 схем · 610 позиций · единый поиск по техническим каталогам.
Статический индекс каталога
ЯМЗ-5342 для ПАЗ: схемы и артикулы
Статический индекс схем и артикулов технического каталога ЯМЗ-5342 для ПАЗ. Ниже опубликованы названия узлов, позиционные номера, артикулы и количество деталей. Интерактивная схема и поиск работают ниже на этой же странице.
59 узлов и 610 табличных позиций.

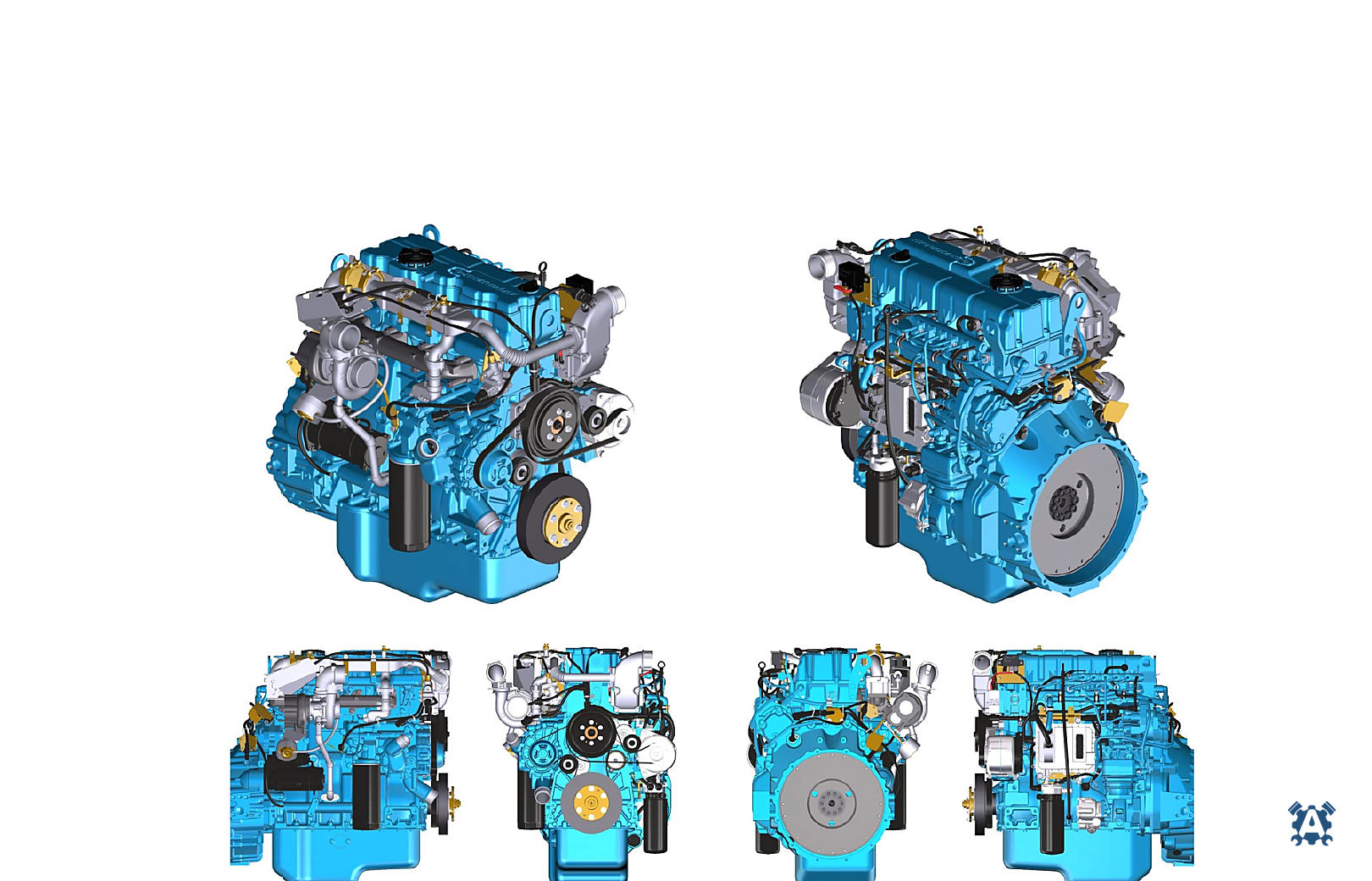

Схема 01 — Сборочная единица · лист 10

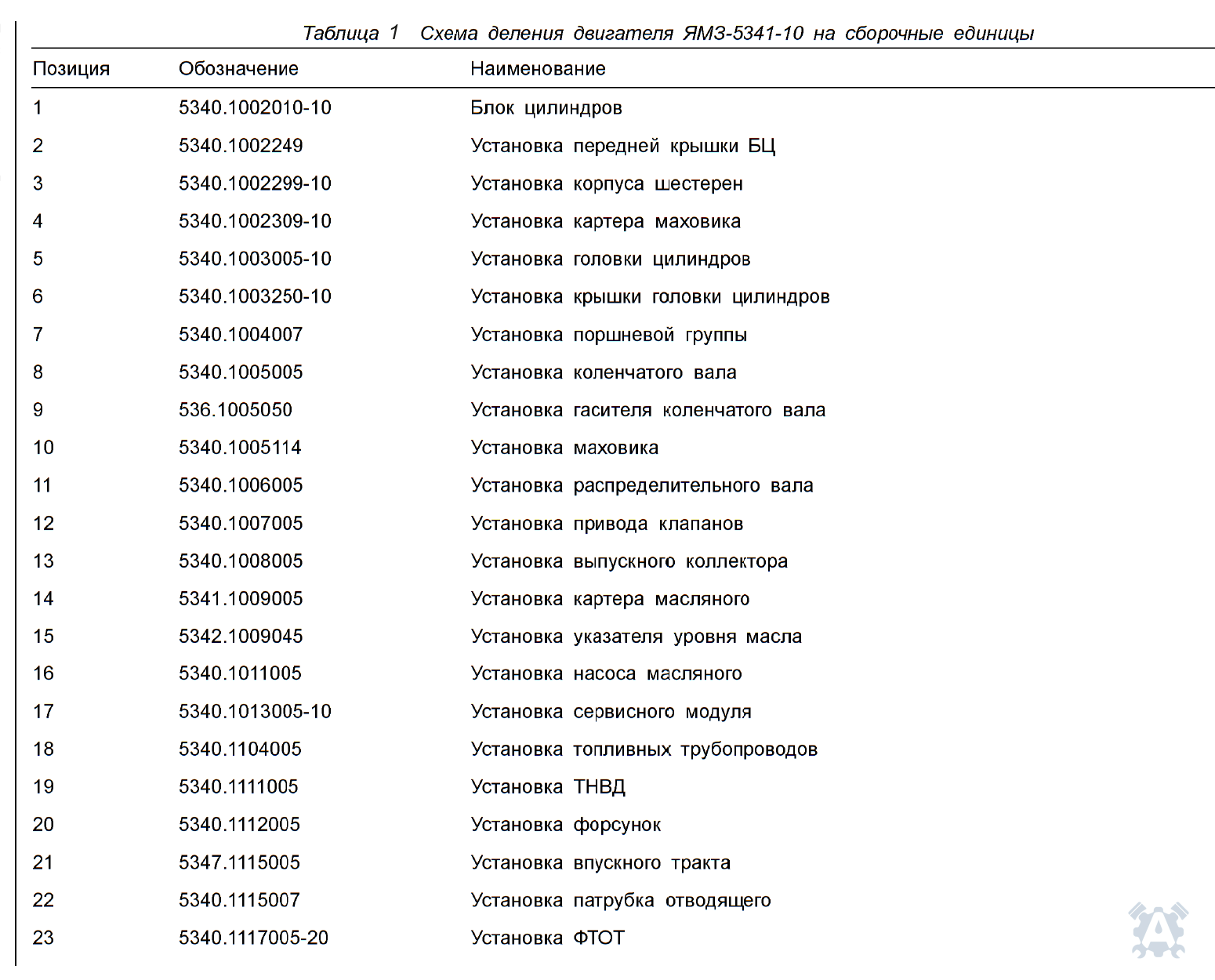

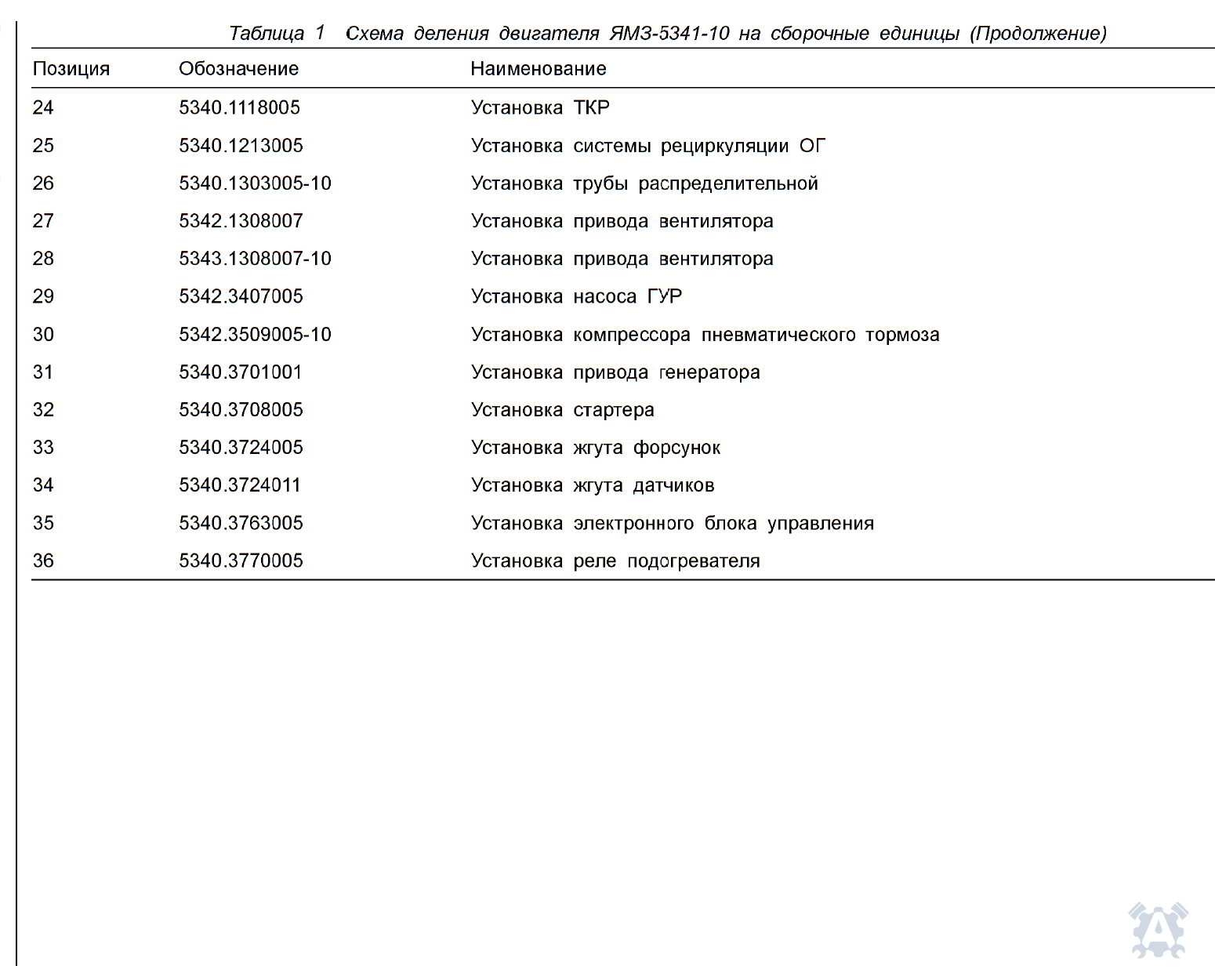

Схема 01 · исходный лист 10 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

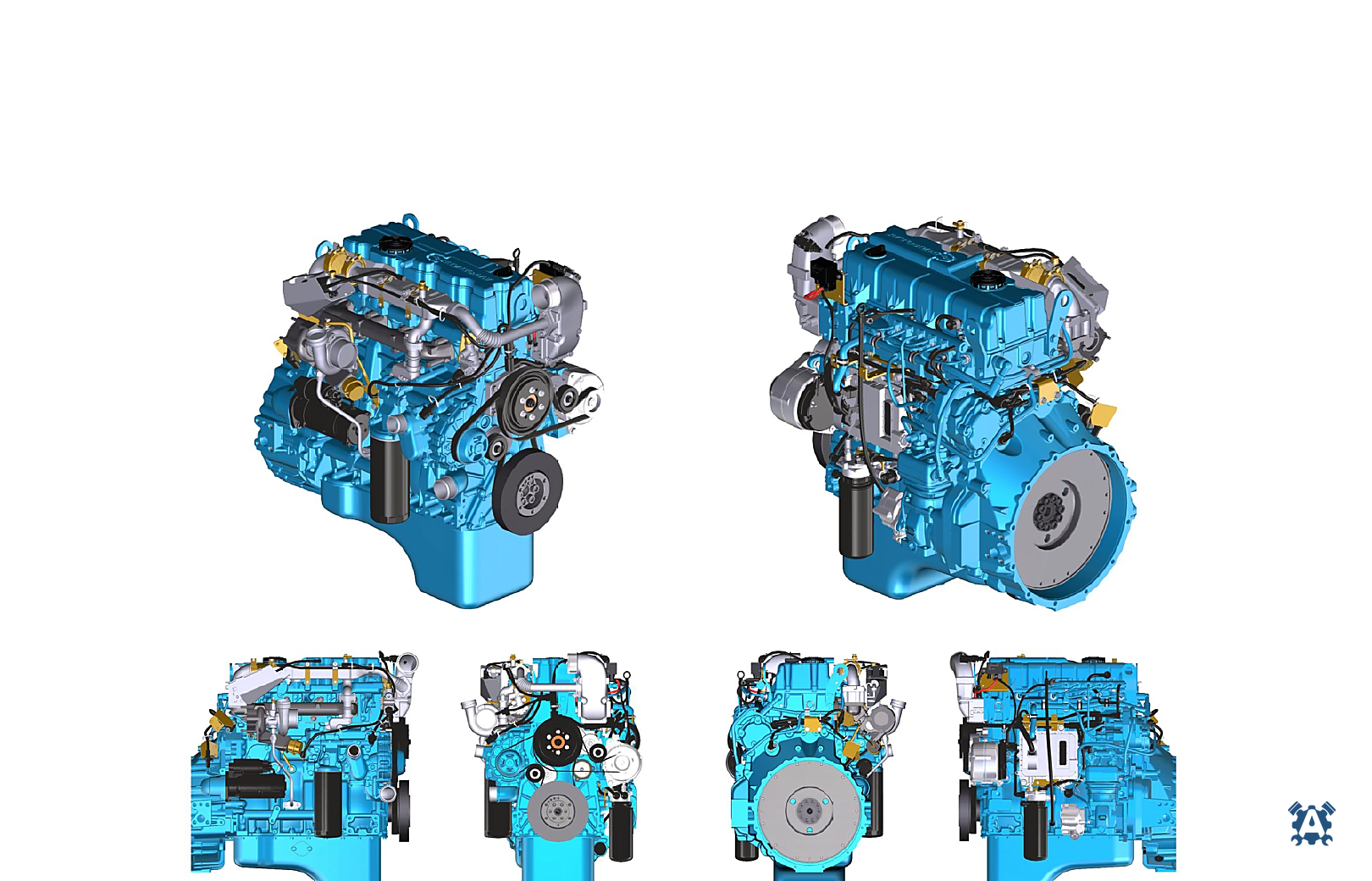

Схема 02 — Сборочная единица · лист 11
Схема 02 · исходный лист 11 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||
Схема 03 — Сборочная единица · лист 14
Схема 03 · исходный лист 14 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||
Схема 04 — Сборочная единица · лист 15
Схема 04 · исходный лист 15 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

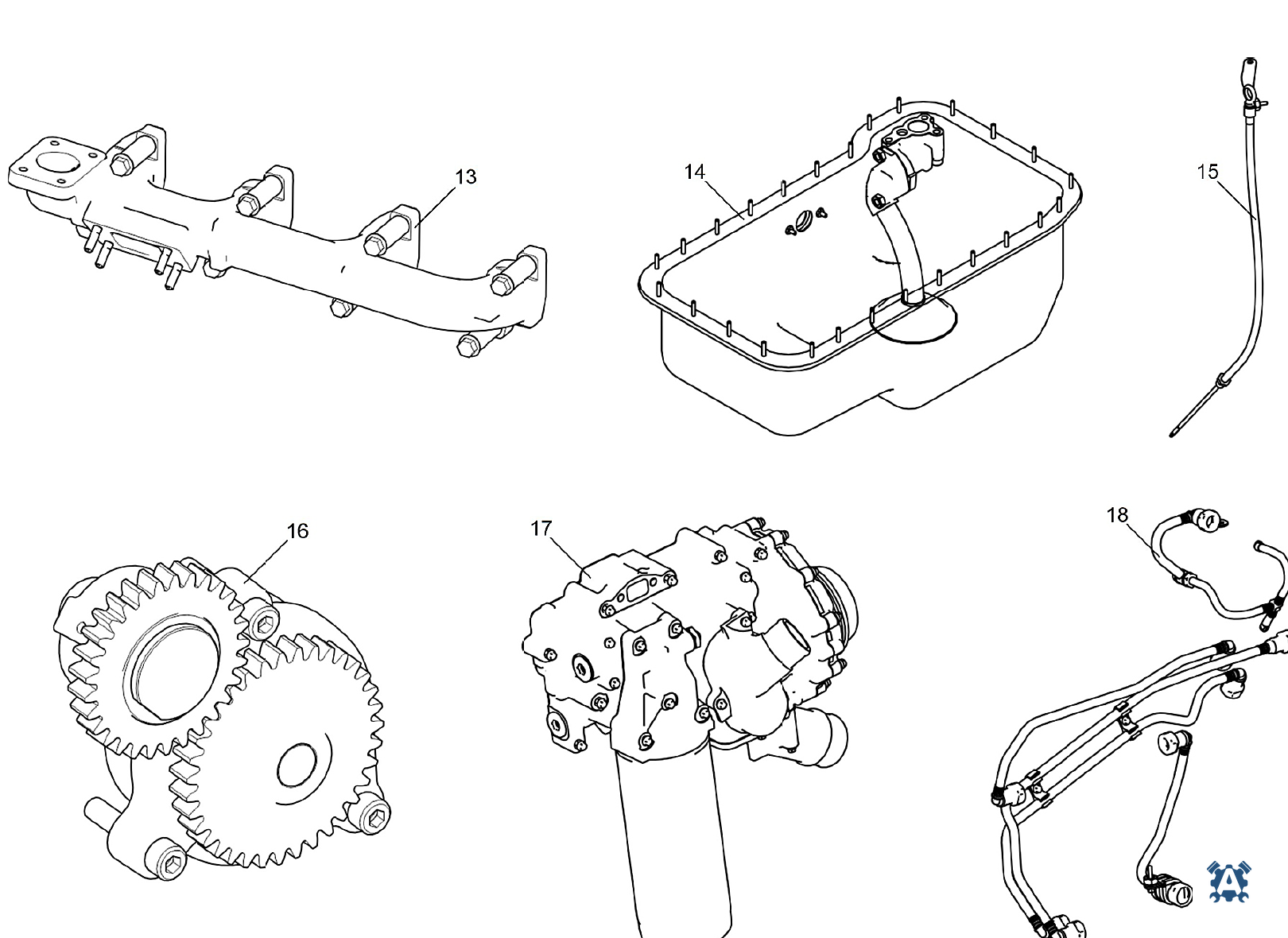

Схема 05 — Сборочная единица · лист 16
Схема 05 · исходный лист 16 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

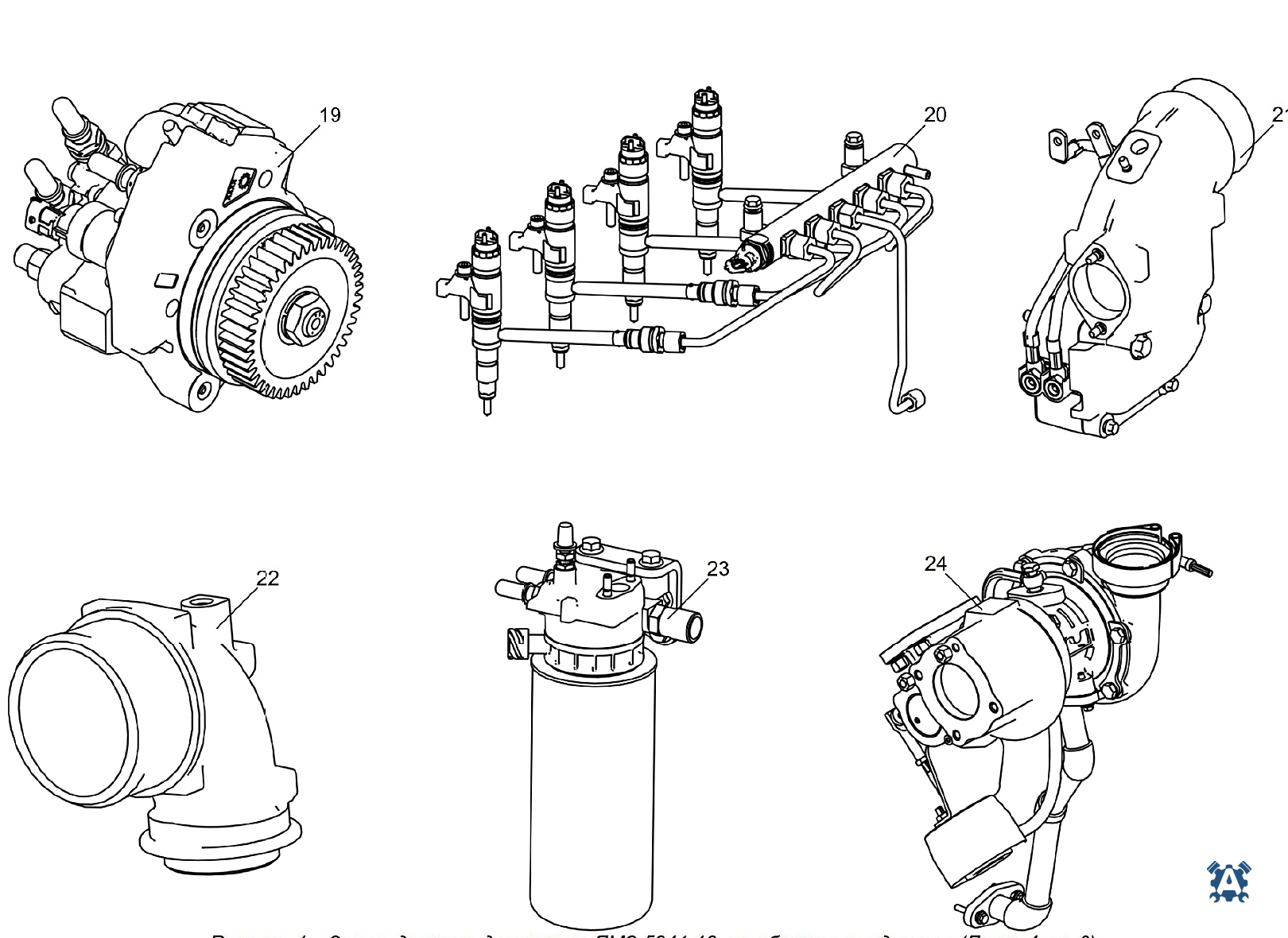

Схема 06 — Сборочная единица · лист 17
Схема 06 · исходный лист 17 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

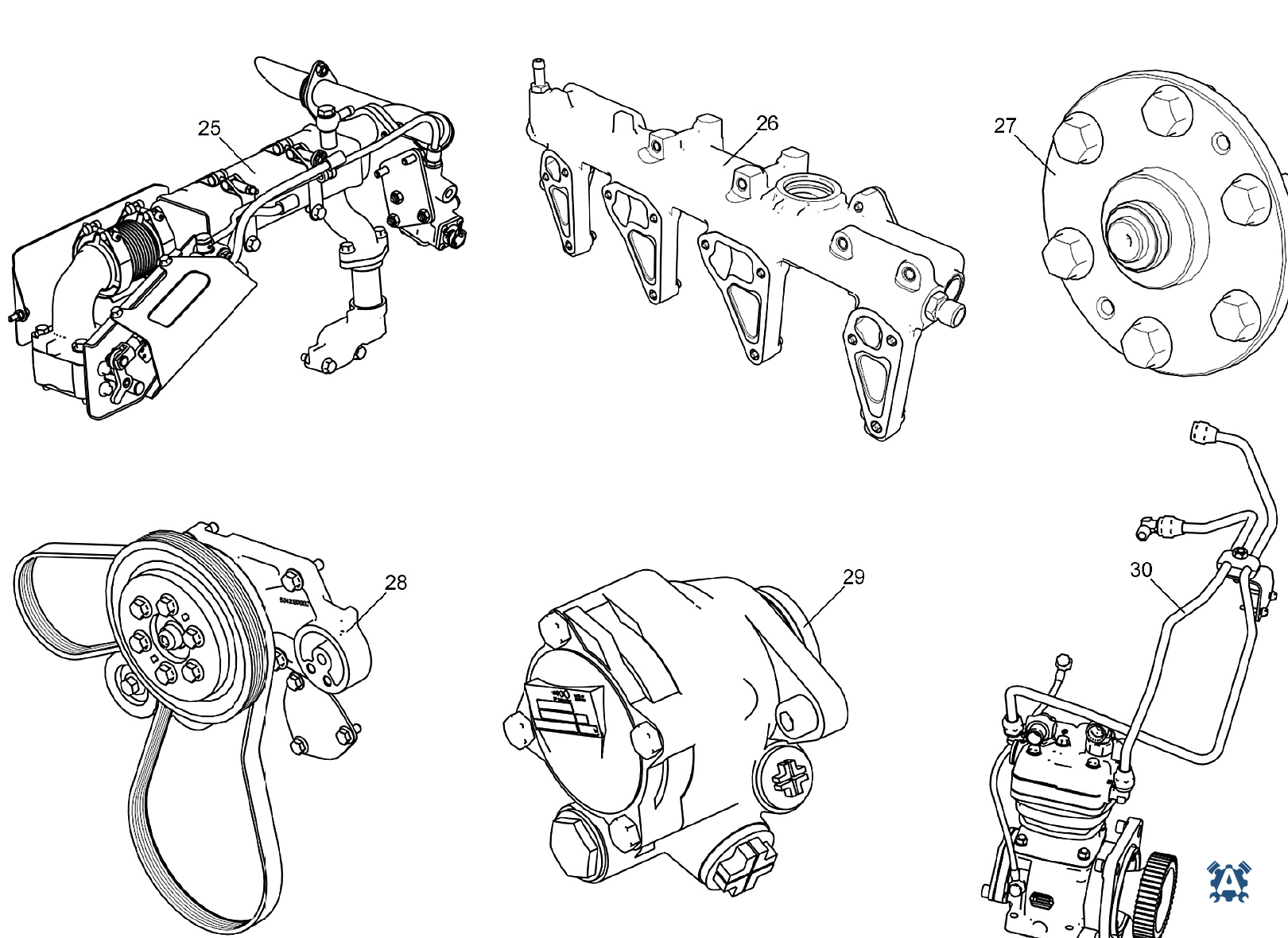

Схема 07 — Сборочная единица · лист 18
Схема 07 · исходный лист 18 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

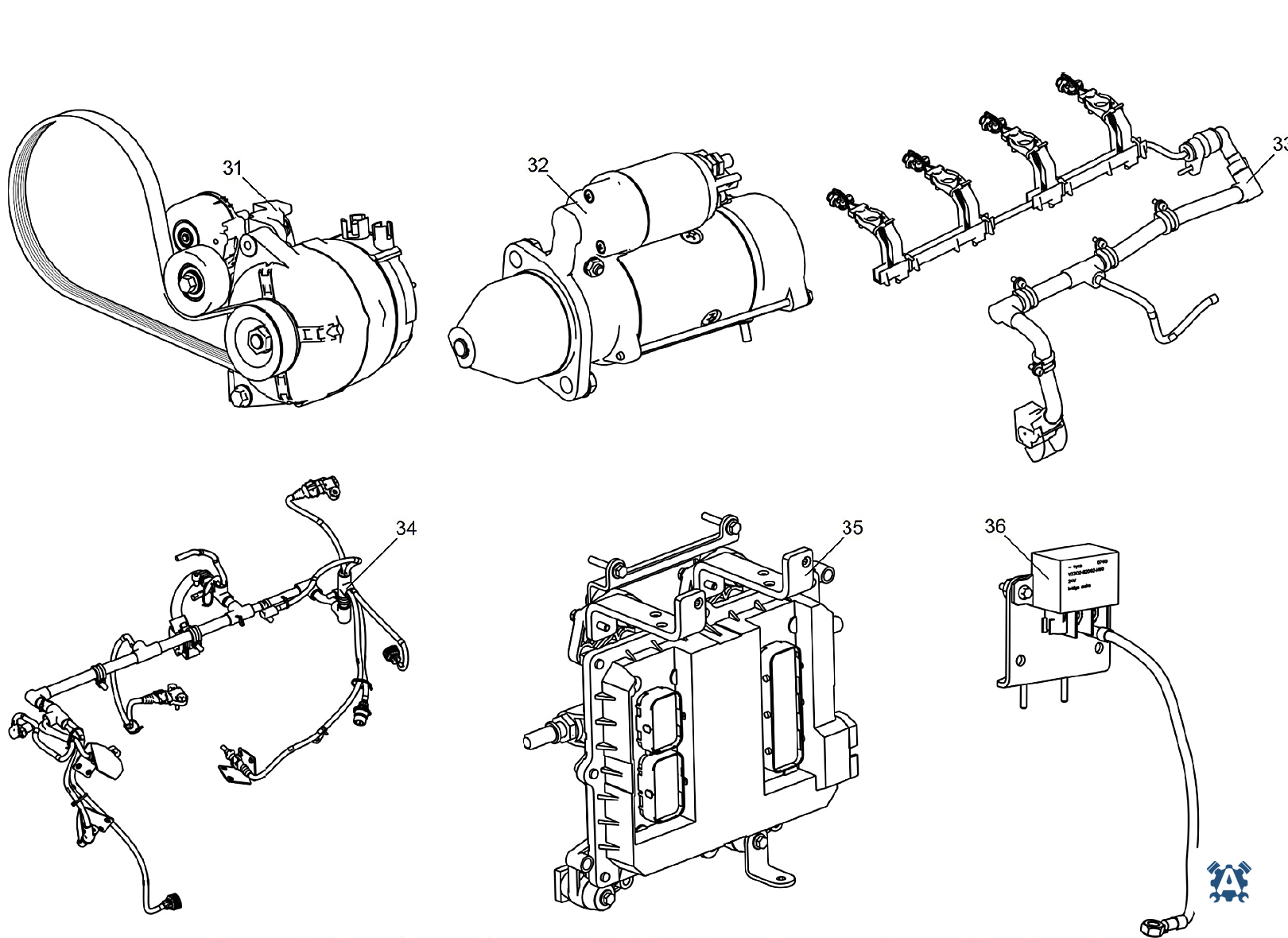

Схема 08 — Сборочная единица · лист 19
Схема 08 · исходный лист 19 · спецификация 12, 13
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

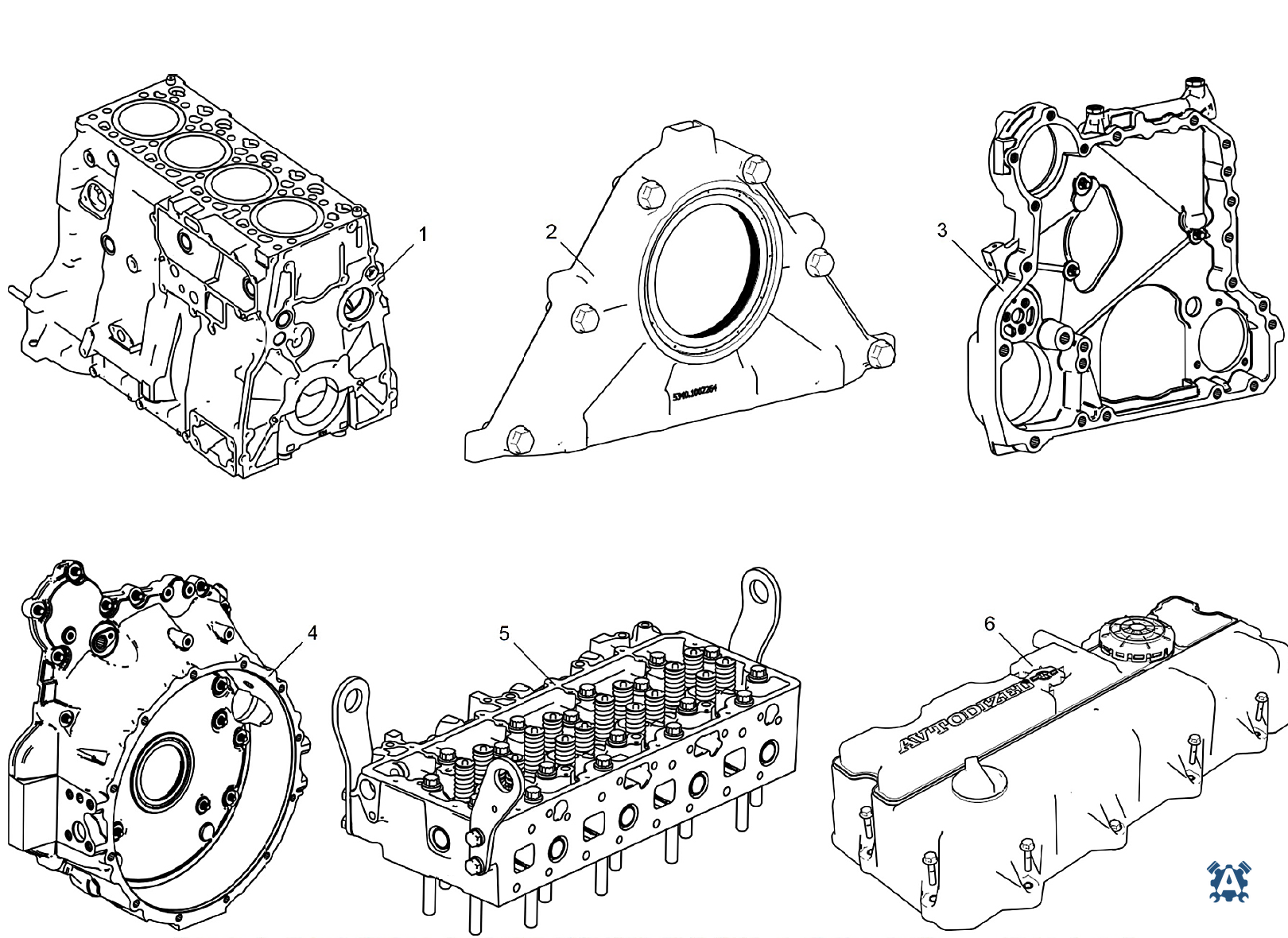

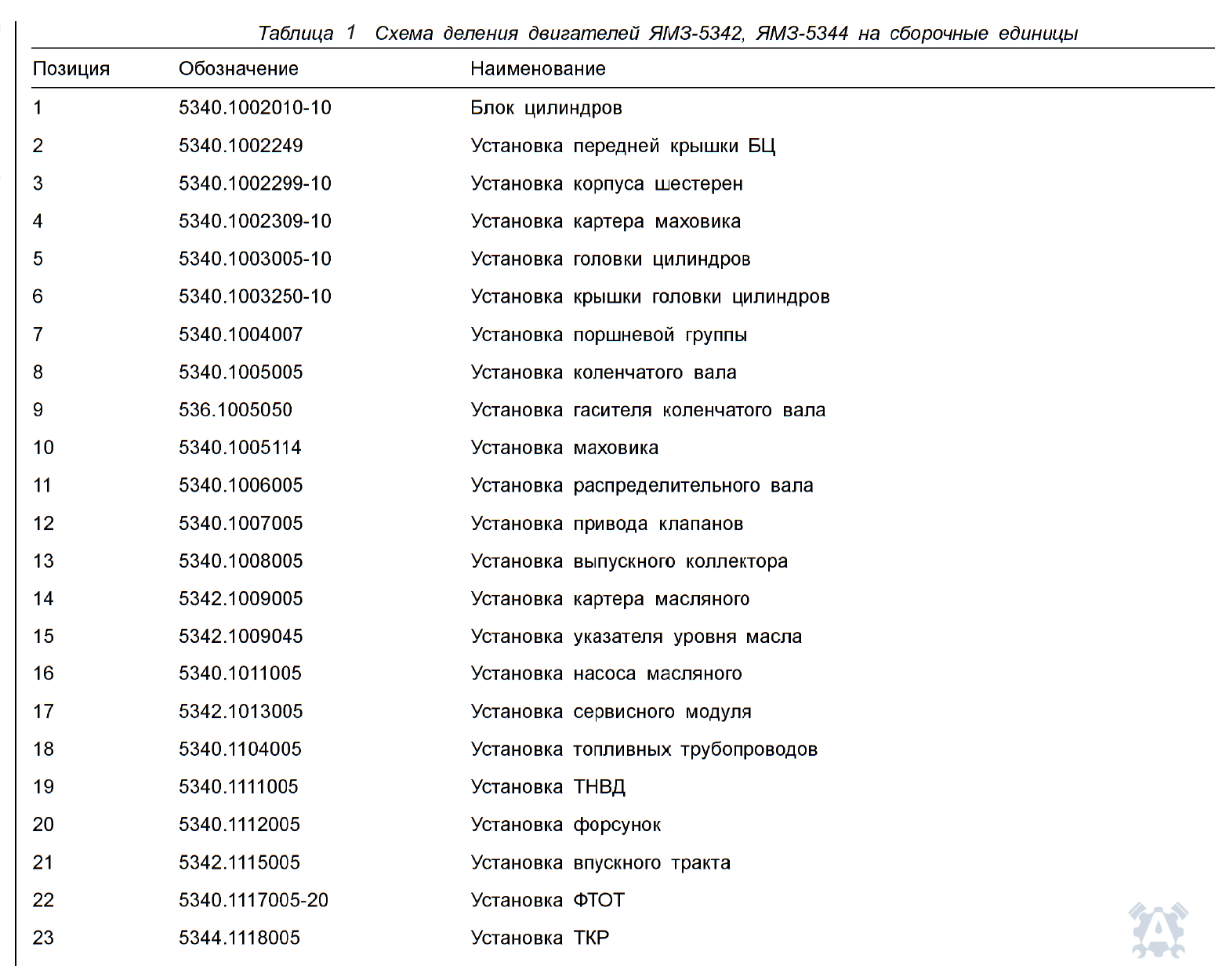

Схема 09 — Сборочная единица ЯМЗ-5342/5344 · лист 22

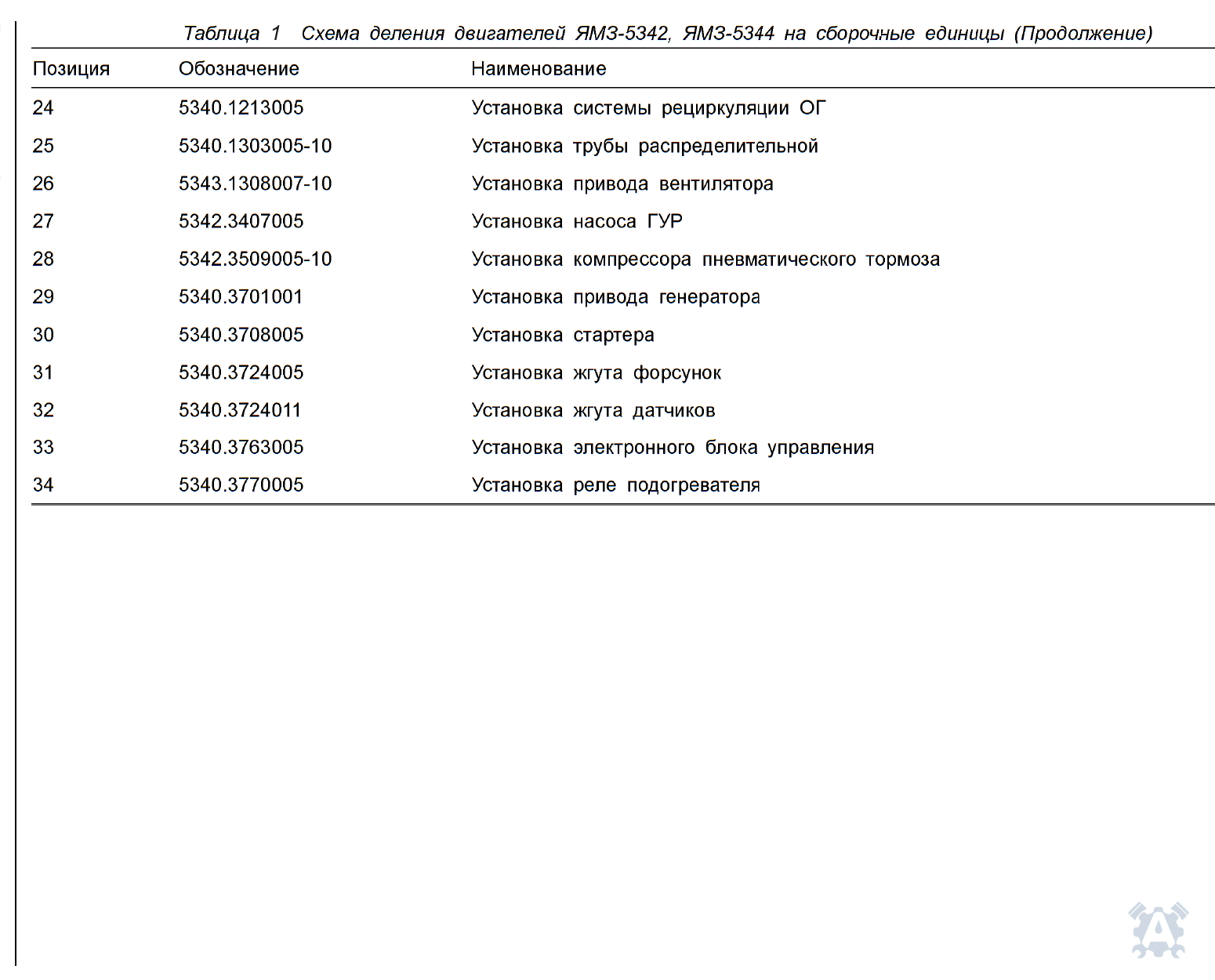

Схема 09 · исходный лист 22 · спецификация 20, 21
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

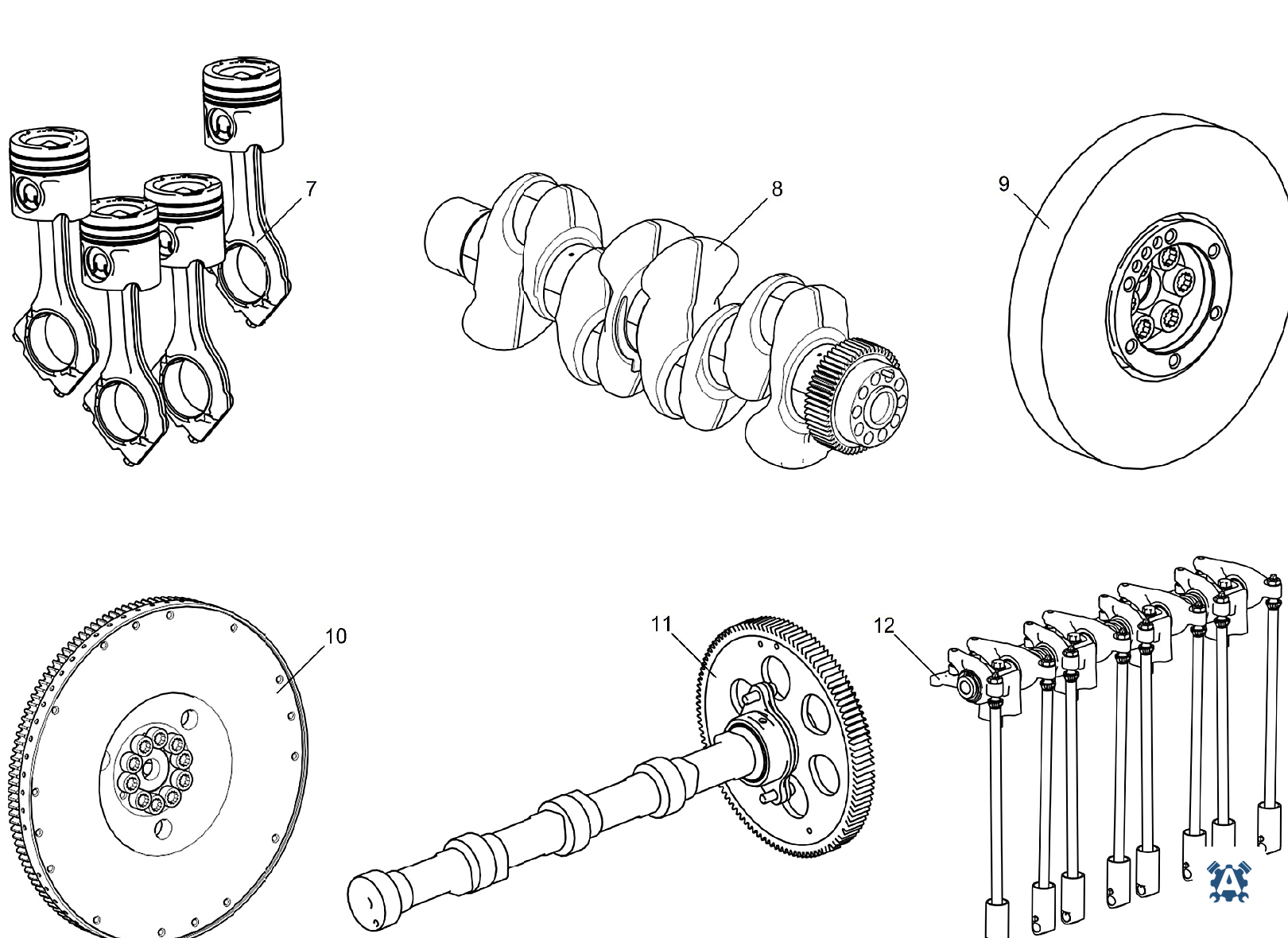

Схема 10 — Сборочная единица ЯМЗ-5342/5344 · лист 23
Схема 10 · исходный лист 23 · спецификация 20, 21
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

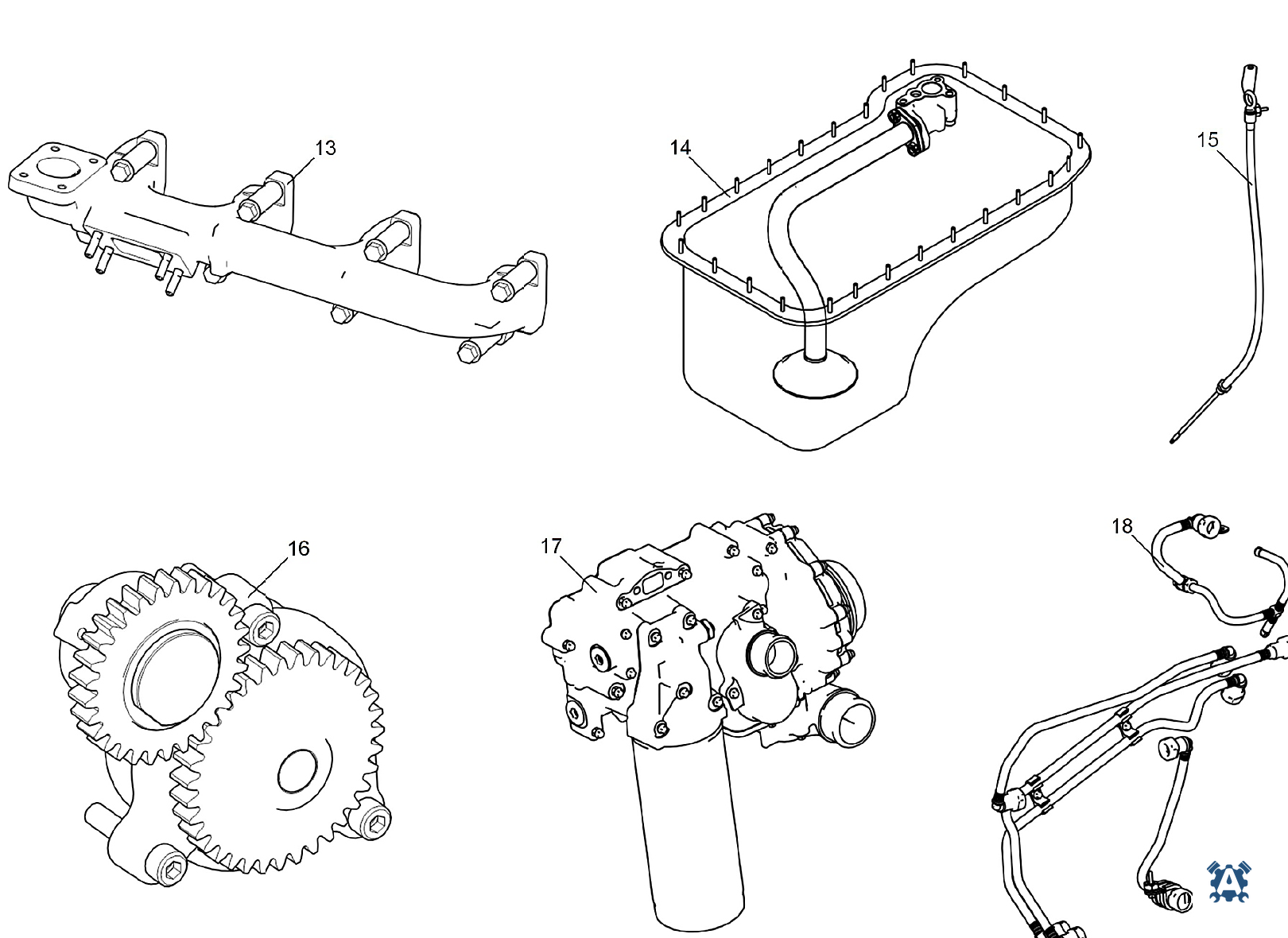

Схема 11 — Сборочная единица ЯМЗ-5342/5344 · лист 24
Схема 11 · исходный лист 24 · спецификация 20, 21
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

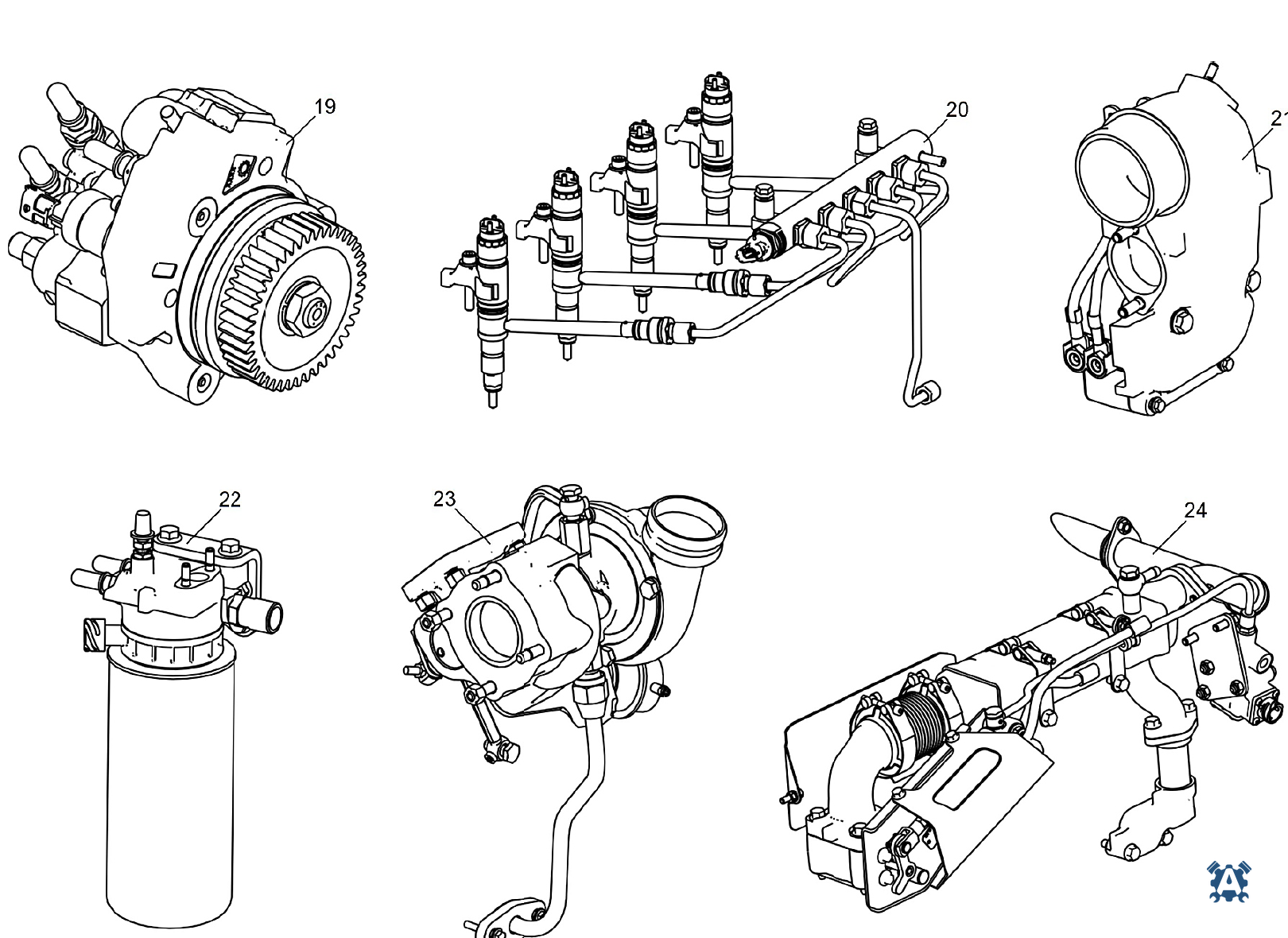

Схема 12 — Сборочная единица ЯМЗ-5342/5344 · лист 25
Схема 12 · исходный лист 25 · спецификация 20, 21
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

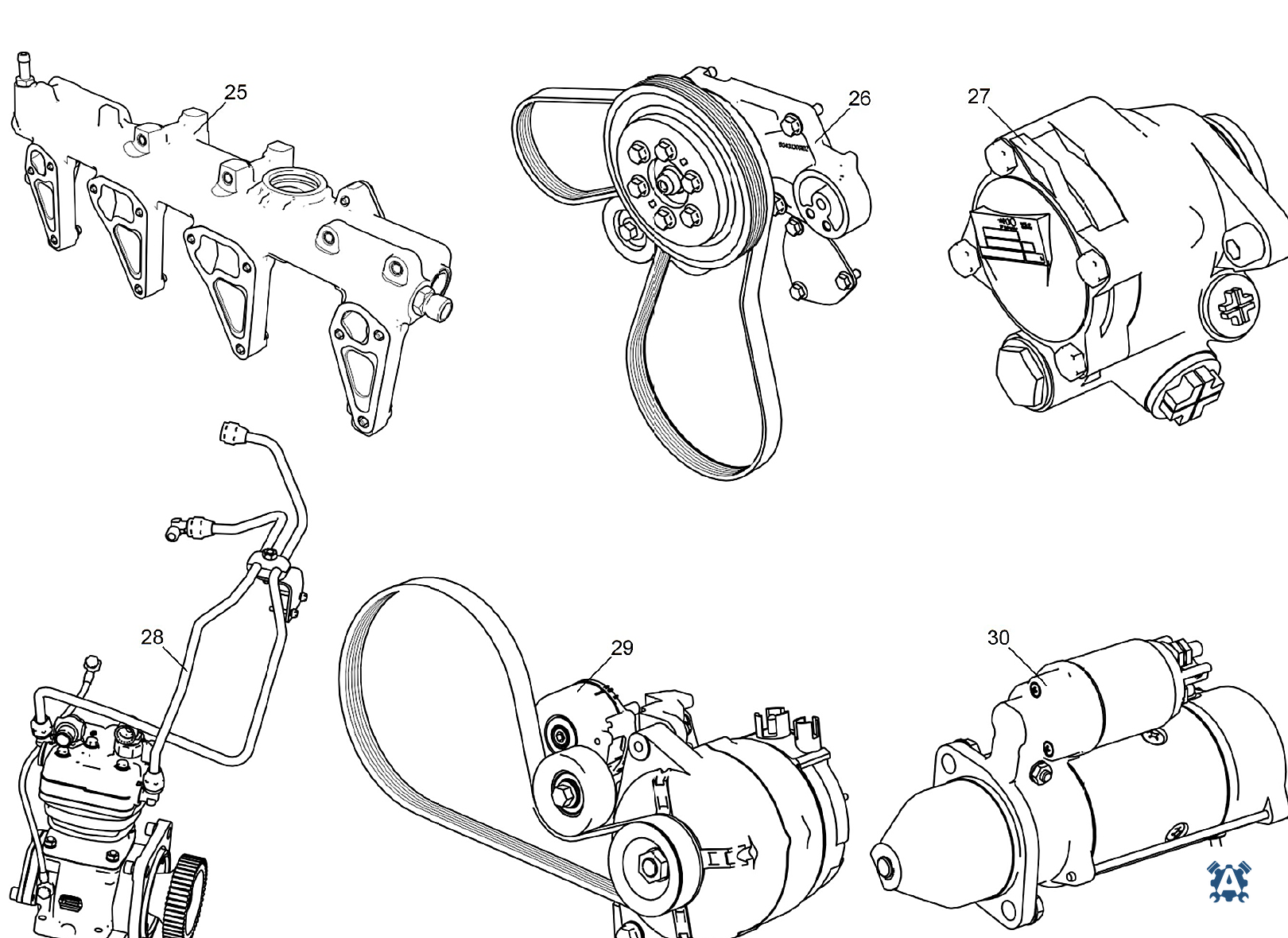

Схема 13 — Сборочная единица ЯМЗ-5342/5344 · лист 26
Схема 13 · исходный лист 26 · спецификация 20, 21
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

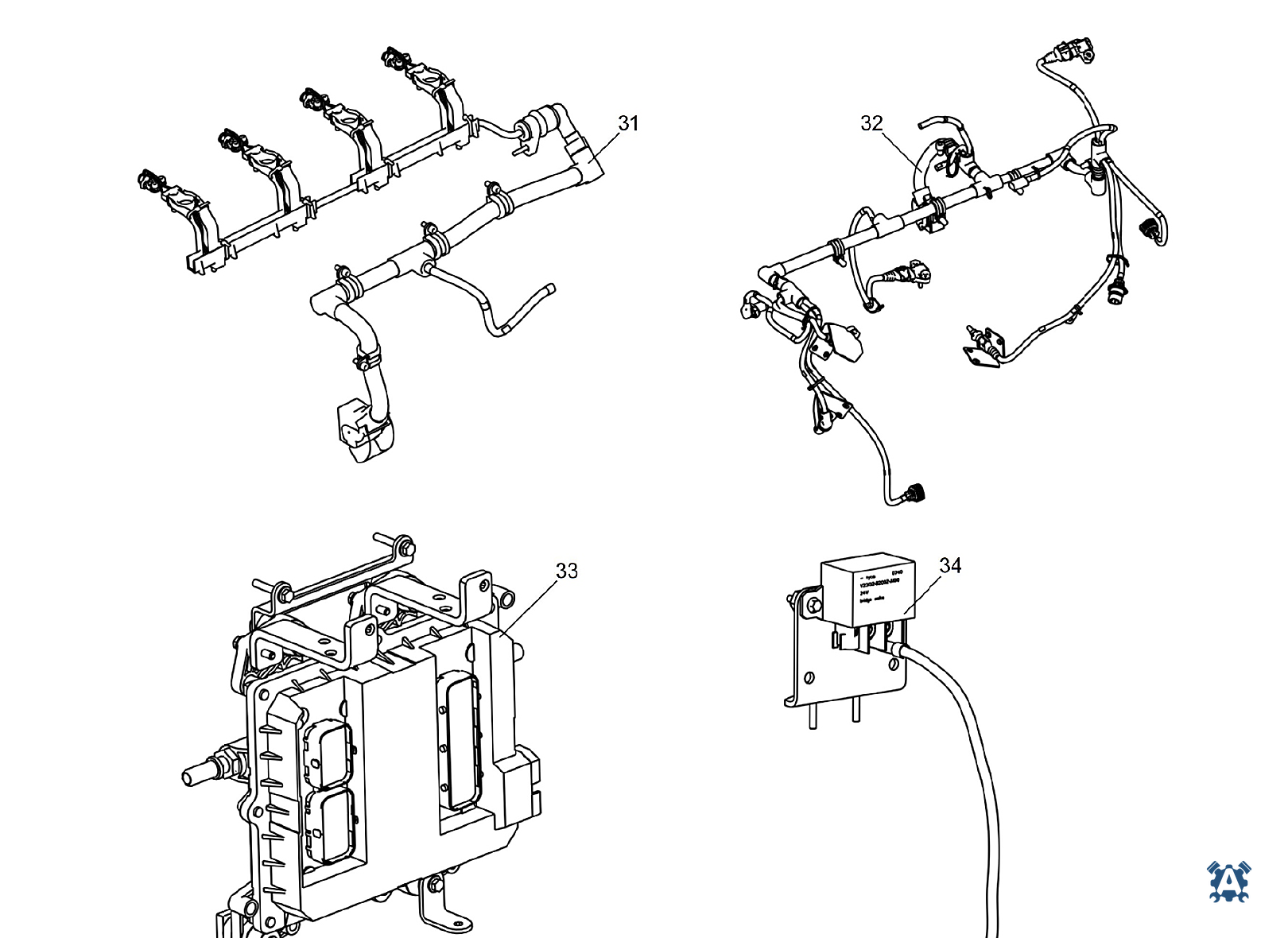

Схема 14 — Сборочная единица ЯМЗ-5342/5344 · лист 27
Схема 14 · исходный лист 27 · спецификация 20, 21
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

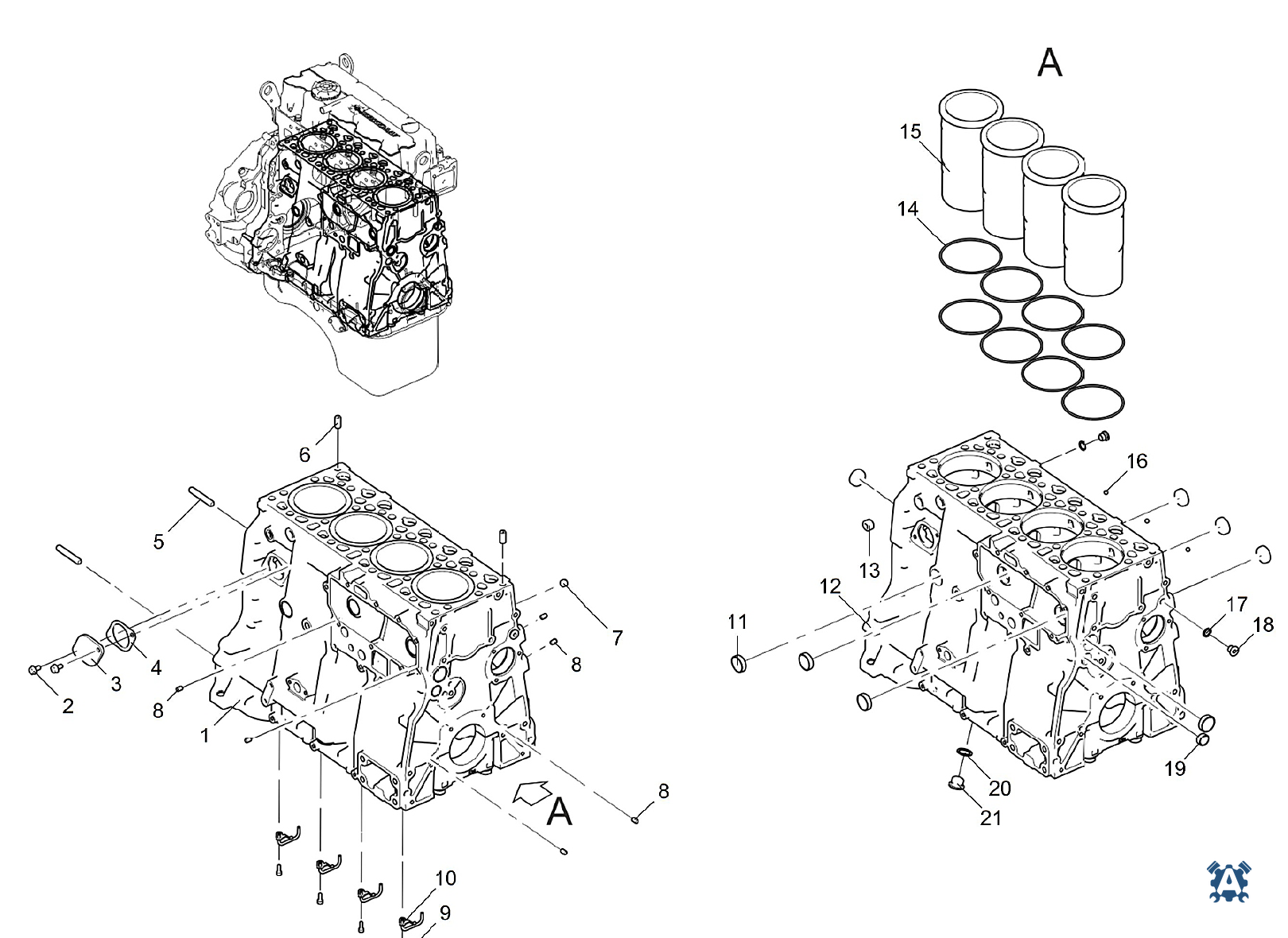

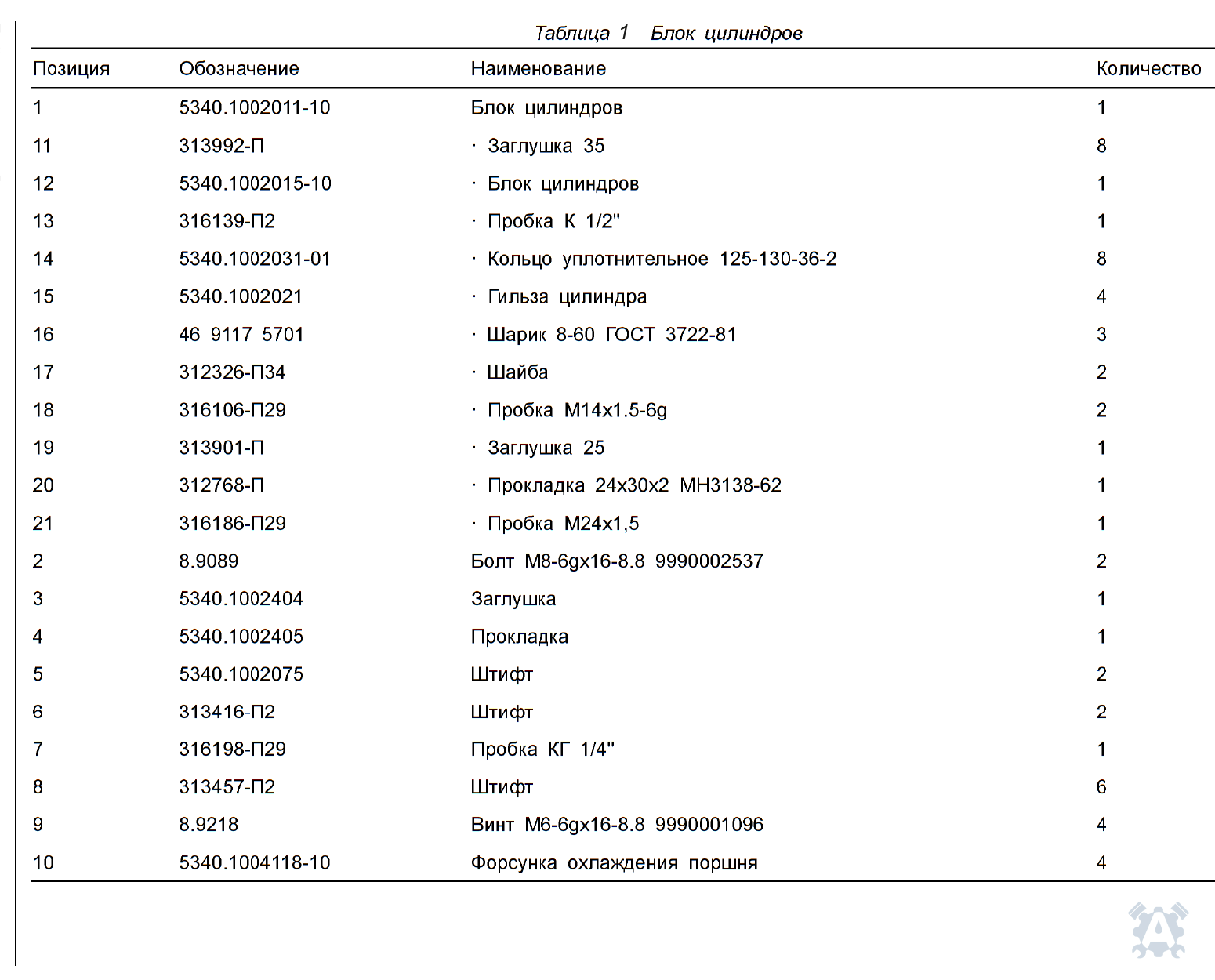

Схема 15 — Блок цилиндров · схема узла
Схема 15 · исходный лист 29 · спецификация 28
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| В этом узле указана схема без табличных позиций. | ||||

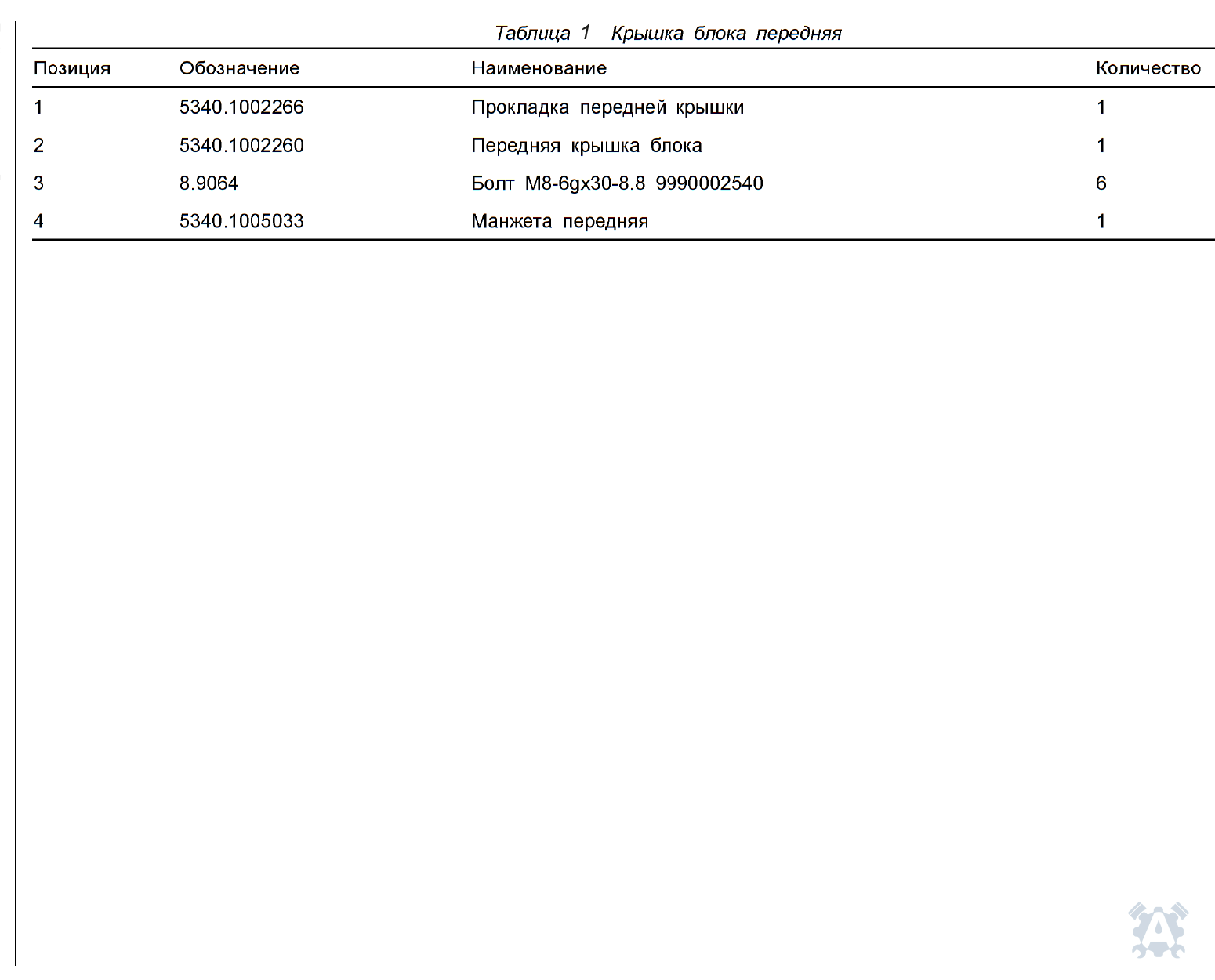

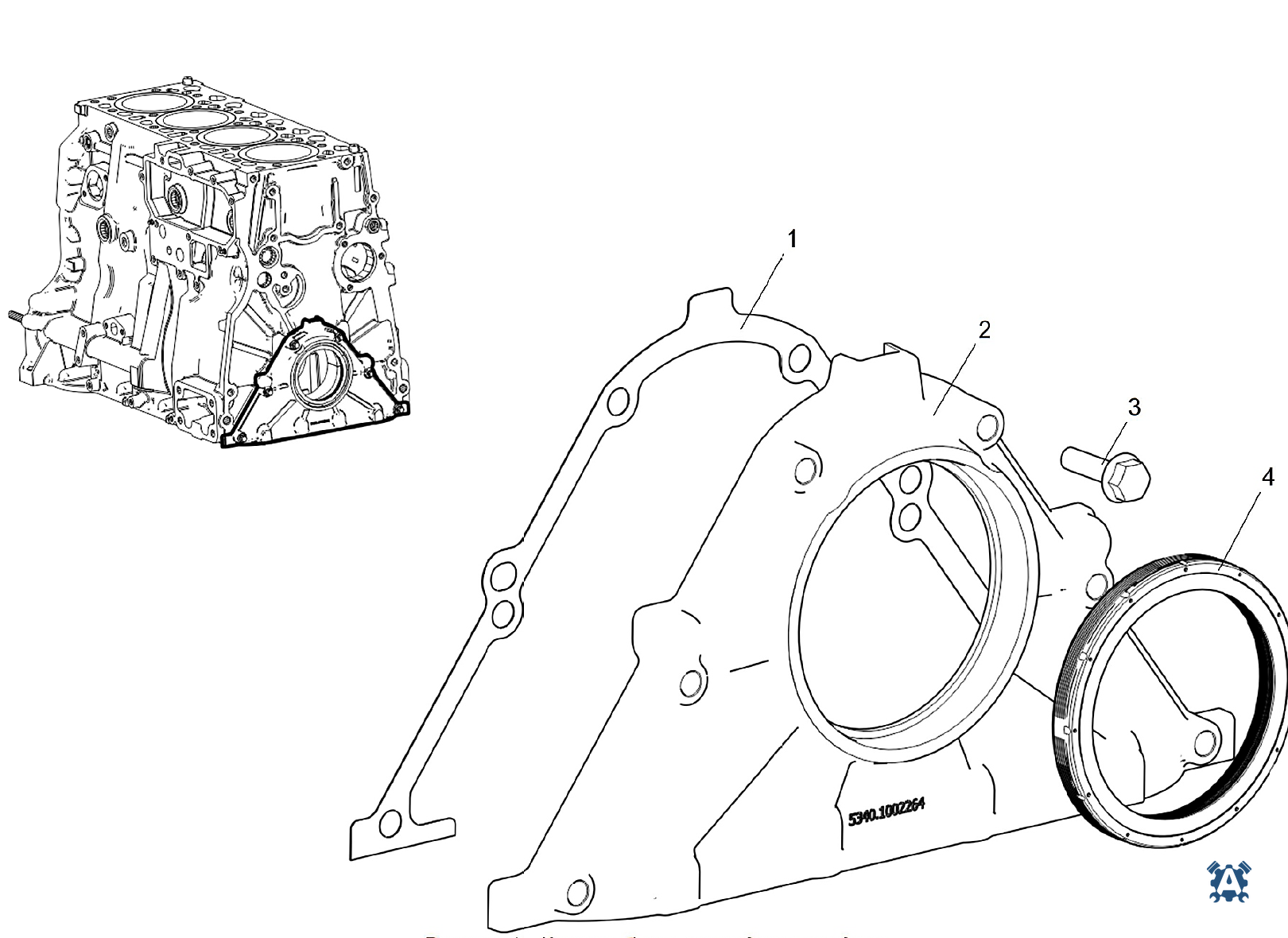

Схема 16 — Крышка блока передняя
Схема 16 · исходный лист 31 · спецификация 30

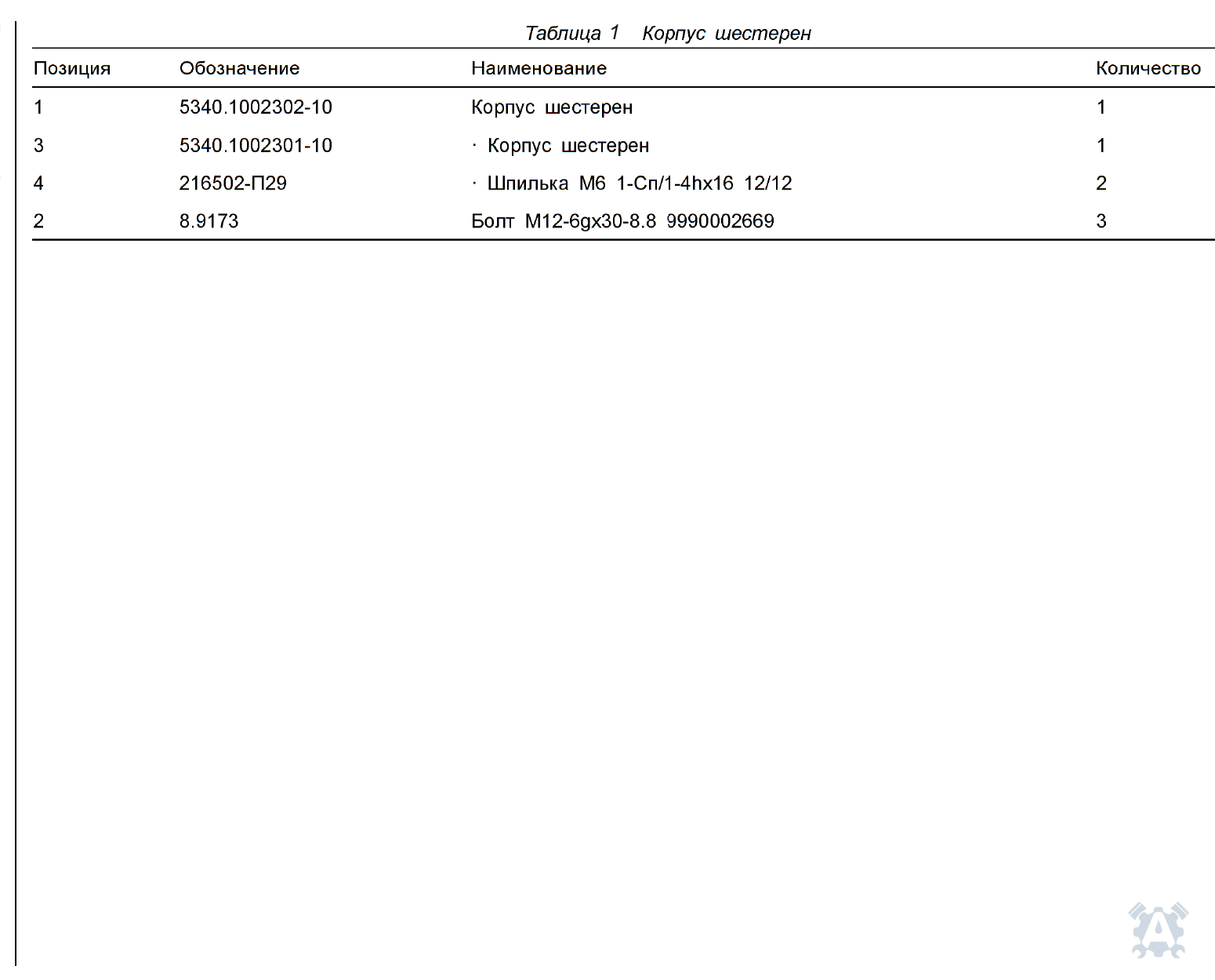

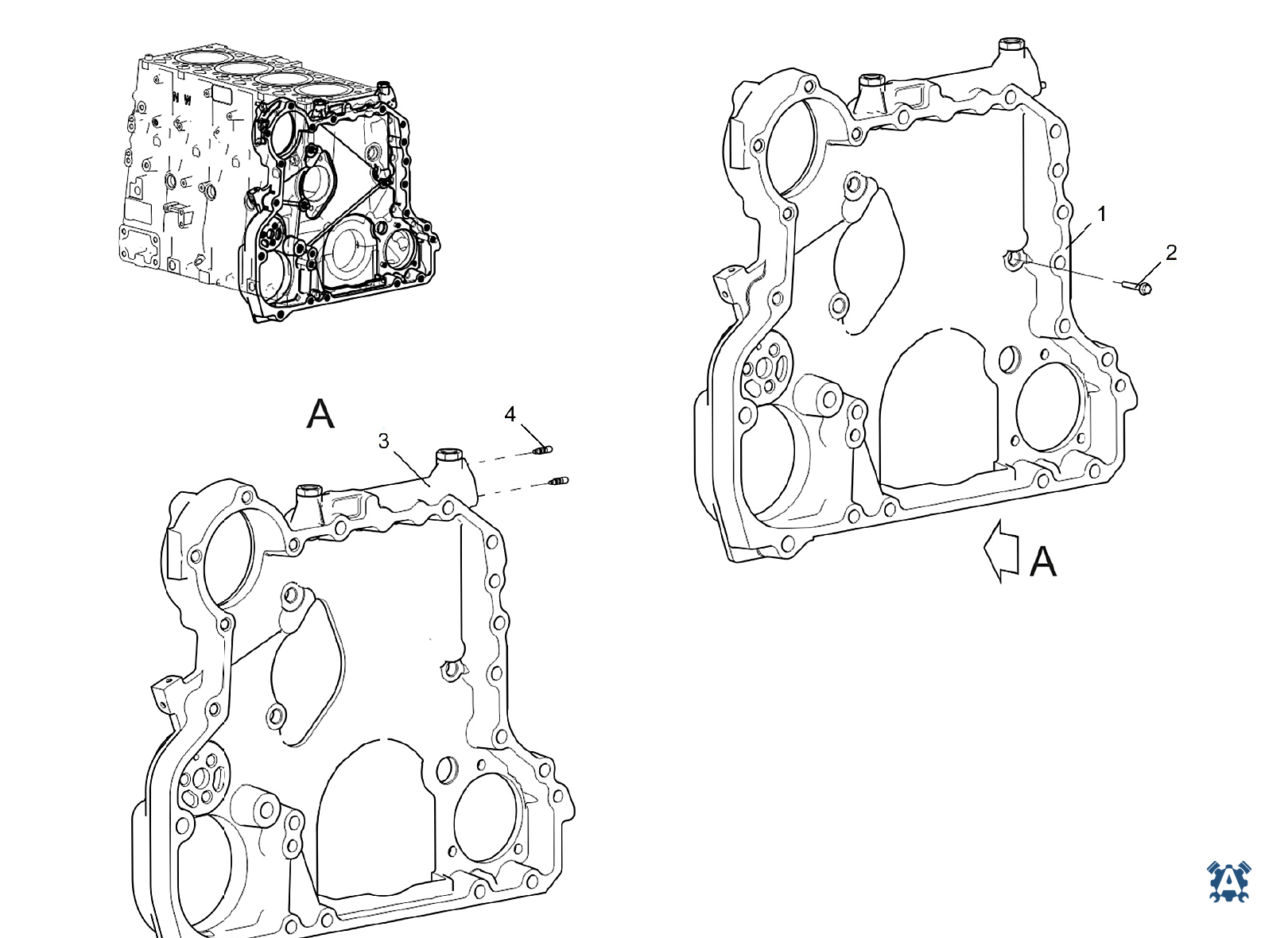

Схема 17 — Корпус шестерен
Схема 17 · исходный лист 33 · спецификация 32

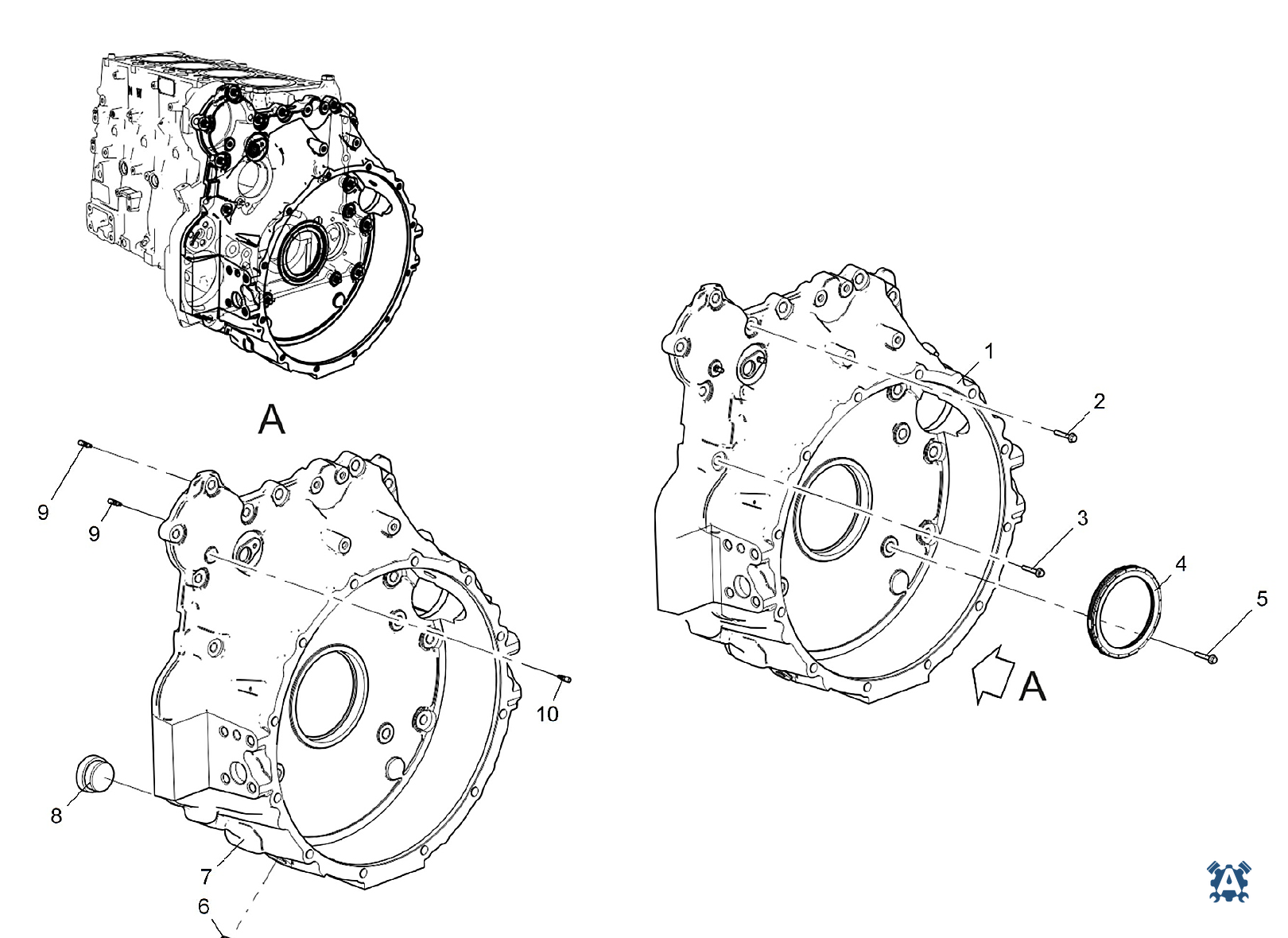

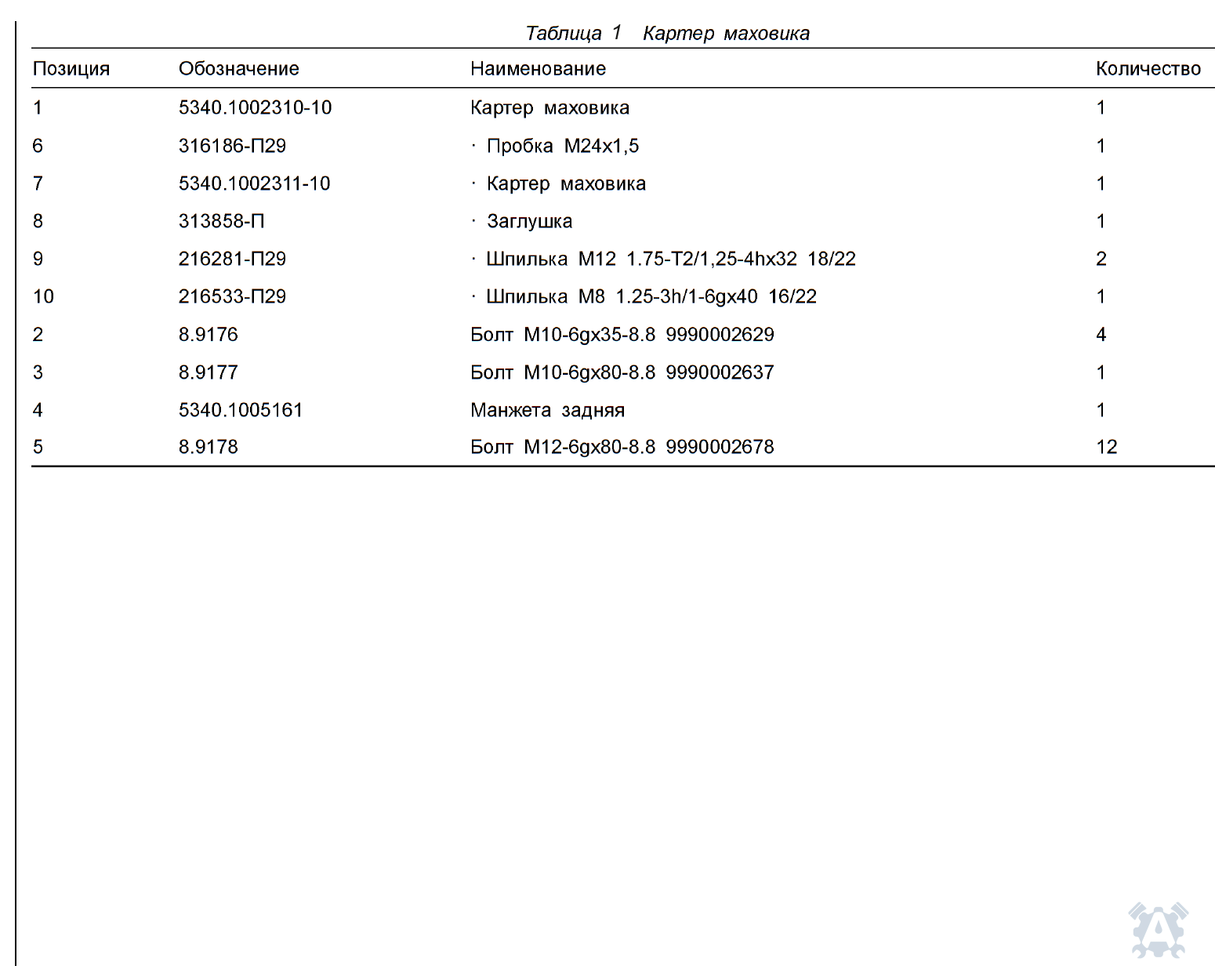

Схема 18 — Картер маховика
Схема 18 · исходный лист 35 · спецификация 34
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1002310-10 | Картер маховика | 1 | Заявка |
| 2 | 8.9176 | Болт М10-69х35-8.8 9990002629 | 4 | Заявка |
| 3 | 8.9177 | Болт М10-69х80-8.8 9990002637 | 1 | Заявка |
| 4 | 5340.1005161 | Манжета задняя | 1 | Заявка |
| 5 | 8.9178 | Болт М12-69х80-8.8 9990002678 | 12 | Заявка |
| 6 | 316186-П29 | Пробка М24х1,5 | 1 | Заявка |
| 7 | 5340.1002311-10 | ‹ Картер маховика | 1 | Заявка |
| 8 | 313858-П | Заглушка | 1 | Заявка |
| 9 | 216281-П29 | Шпилька М12 1.75-Т2/1,25-41х32 18/22 | 2 | Заявка |
| 10 | 216533-П29 | - Шпилька М8 1.25-3Н/1-69х40 16/22 | 1 | Заявка |

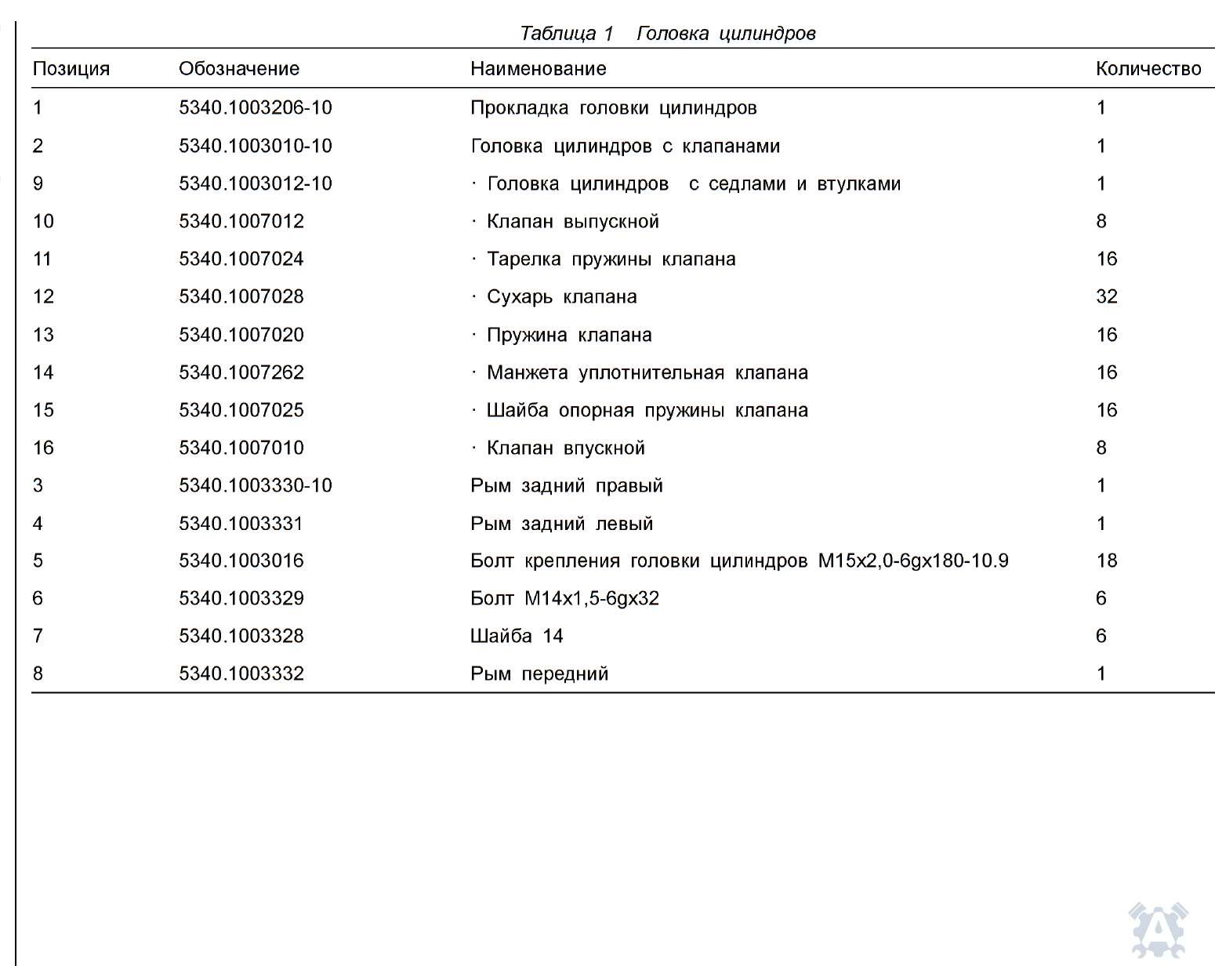

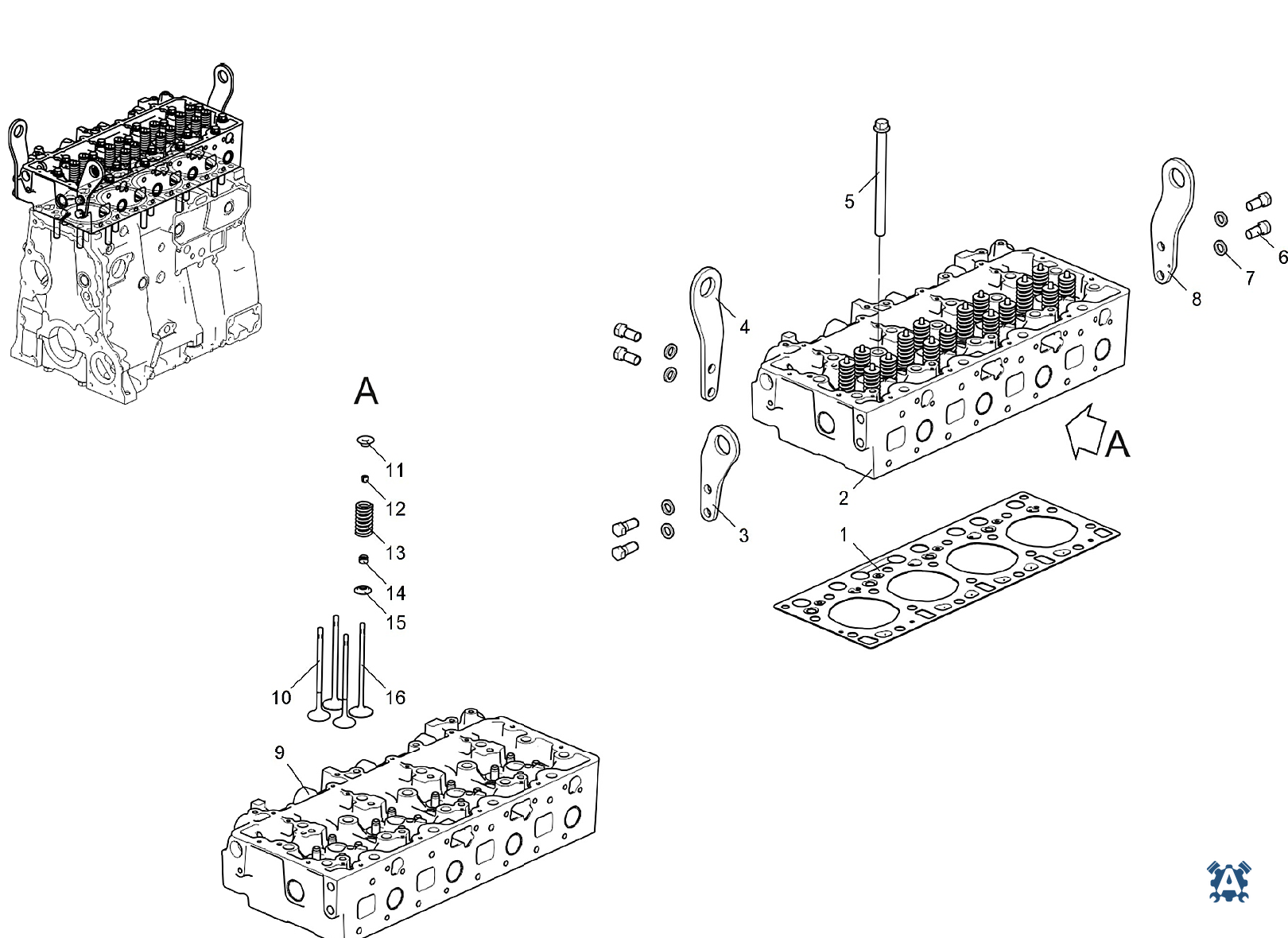

Схема 19 — Головка цилиндров
Схема 19 · исходный лист 37 · спецификация 36
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1003206-10 | Прокладка головки цилиндров | 1 | Заявка |
| 2 | 5340.1003010-10 | Головка цилиндров с клапанами | 1 | Заявка |
| 3 | 5340.1003330-10 | Рым задний правый | 1 | Заявка |
| 4 | 5340.1003331 | Рым задний левый | 1 | Заявка |
| 5 | 5340.1003016 | Болт крепления головки цилиндров М15х2,0-69х180-10.9 | 18 | Заявка |
| 6 | 5340.1003329 | Болт М14х1,5-69х32 | 6 | Заявка |
| 7 | 5340.1003328 | Шайба 14 | 6 | Заявка |
| 8 | 5340.1003332 | Рым передний | 1 | Заявка |
| 9 | 5340.1003012-10 | ‹ Головка цилиндров с седлами и втулками | 1 | Заявка |
| 10 | 5340.1007012 | ‹ Клапан выпускной | 8 | Заявка |
| 11 | 5340.1007024 | ‹ Тарелка пружины клапана | 16 | Заявка |
| 12 | 5340.1007028 | ‹ Сухарь клапана | 32 | Заявка |
| 13 | 5340.1007020 | ‹ Пружина клапана | 16 | Заявка |
| 14 | 5340.1007262 | ‹ Манжета уплотнительная клапана | 16 | Заявка |
| 15 | 5340.1007025 | ‹ Шайба опорная пружины клапана | 16 | Заявка |
| 16 | 5340.1007010 | ‹ Клапан впускной | 8 | Заявка |

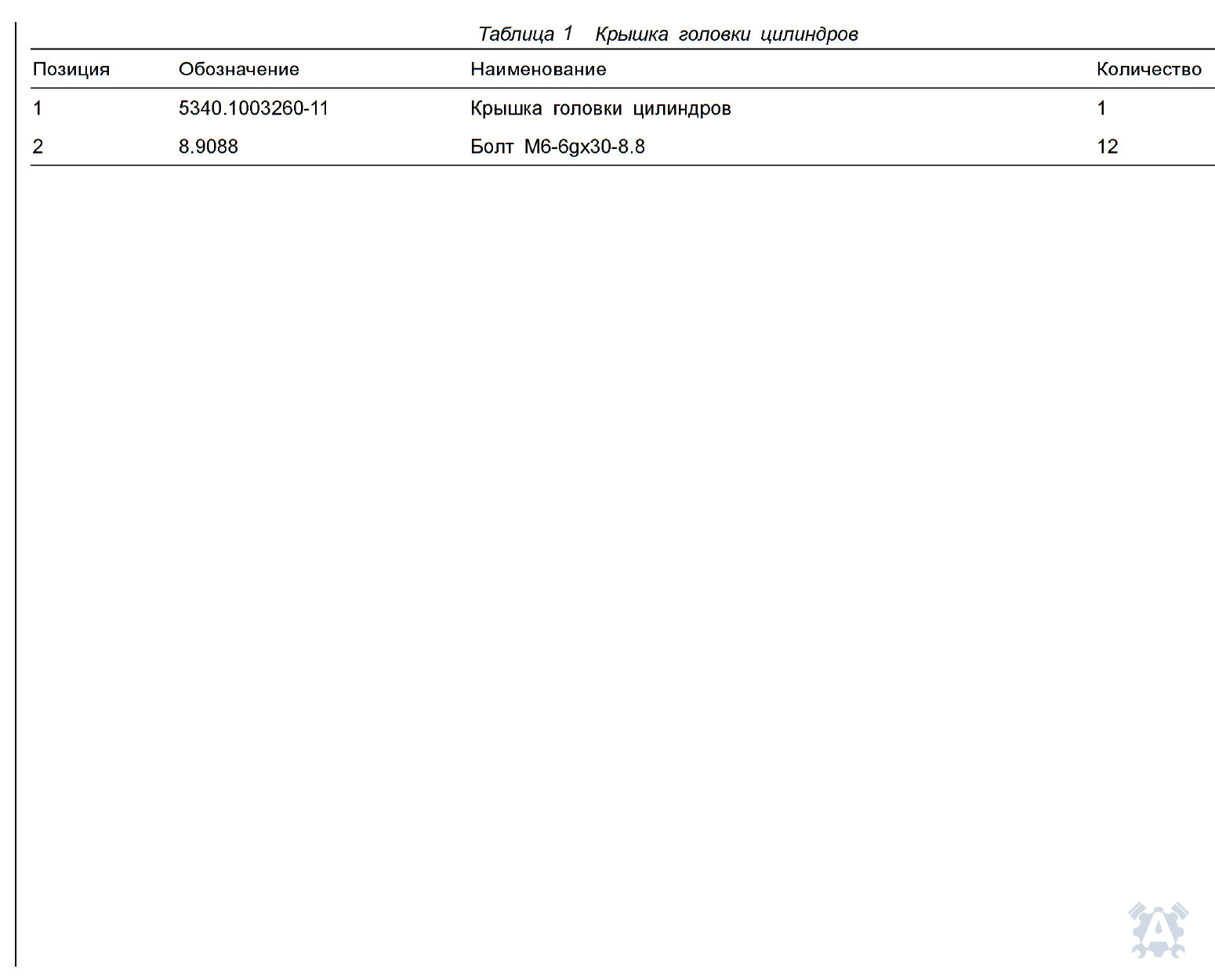

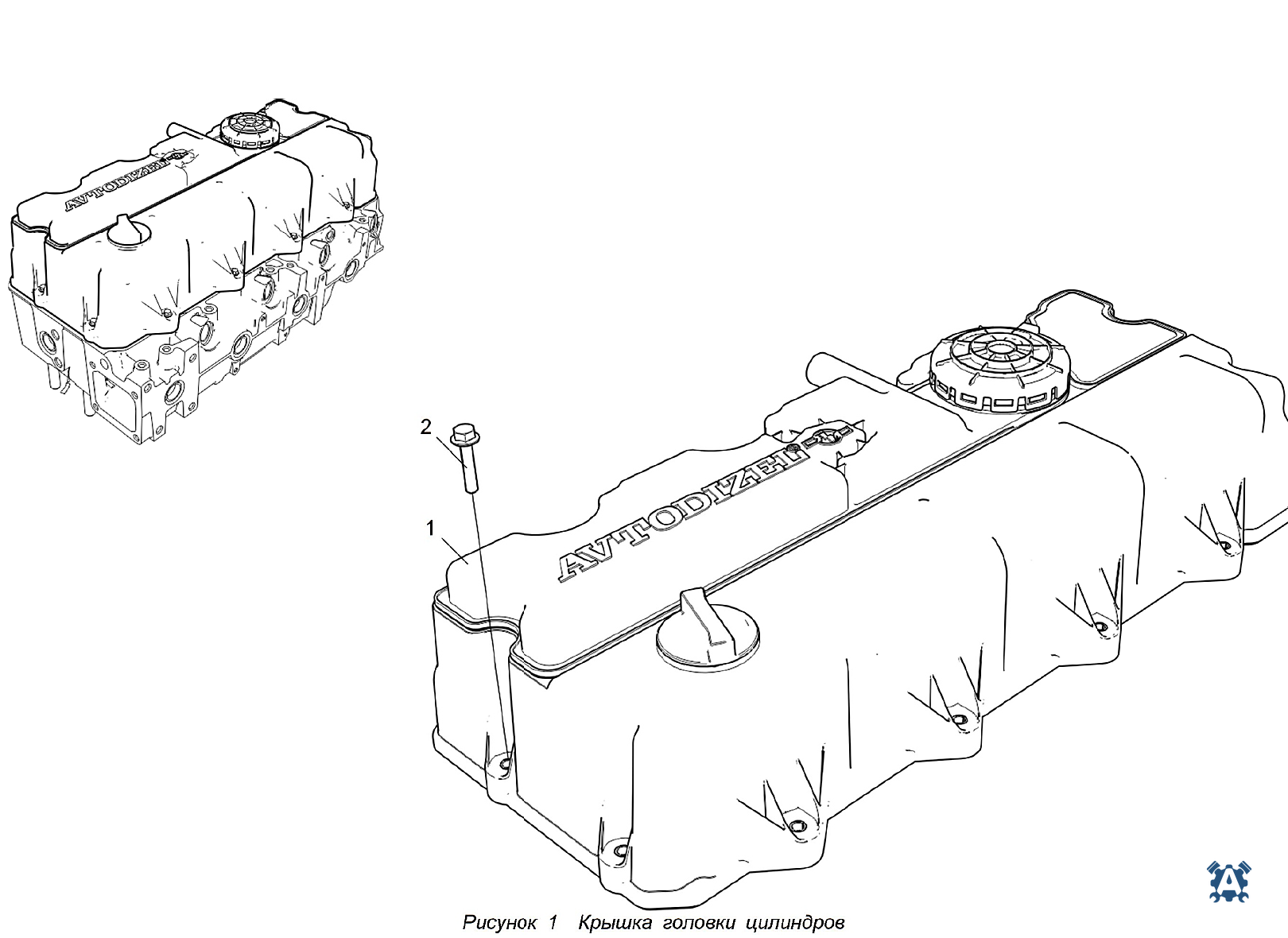

Схема 20 — Крышка головки цилиндров
Схема 20 · исходный лист 39 · спецификация 38

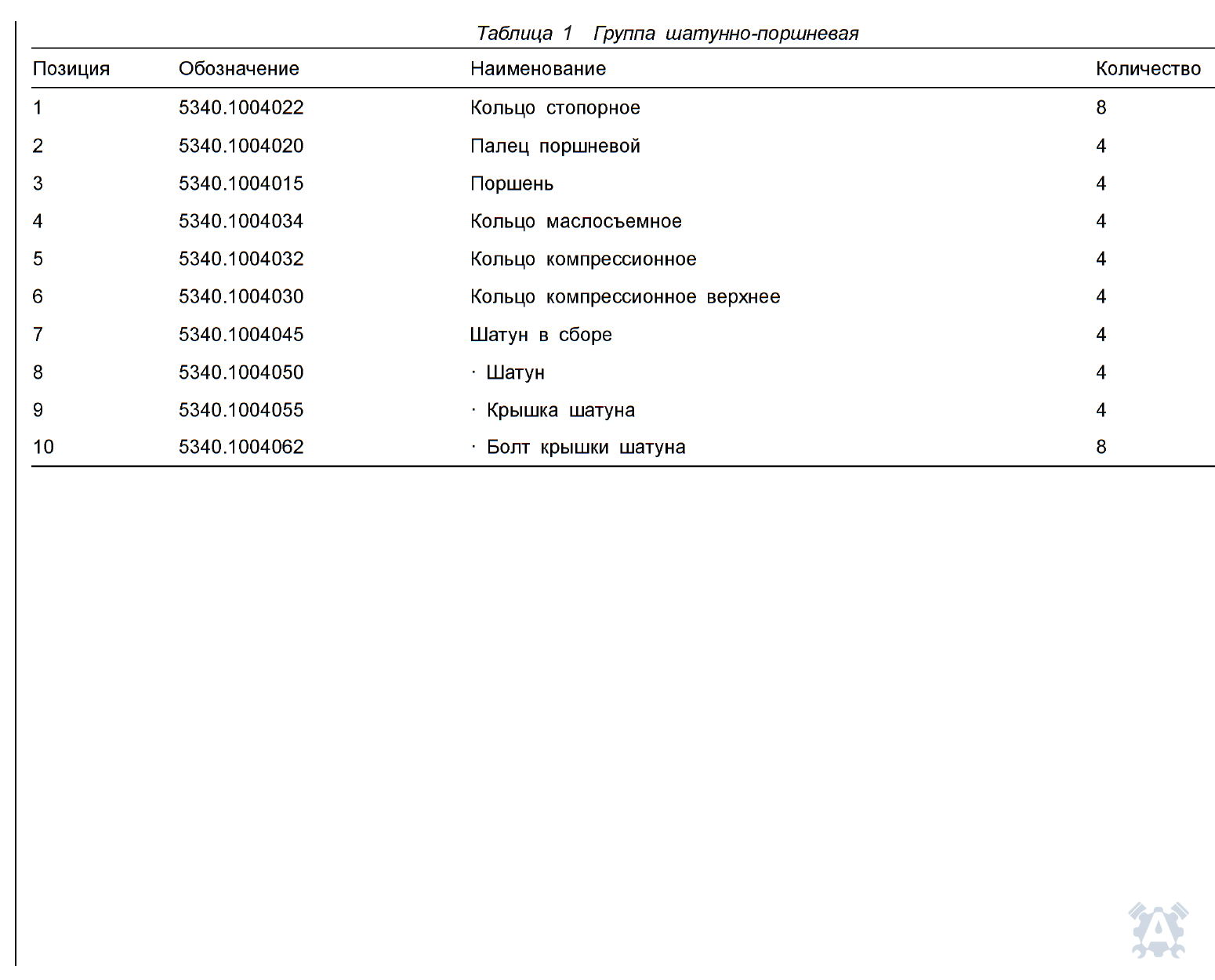

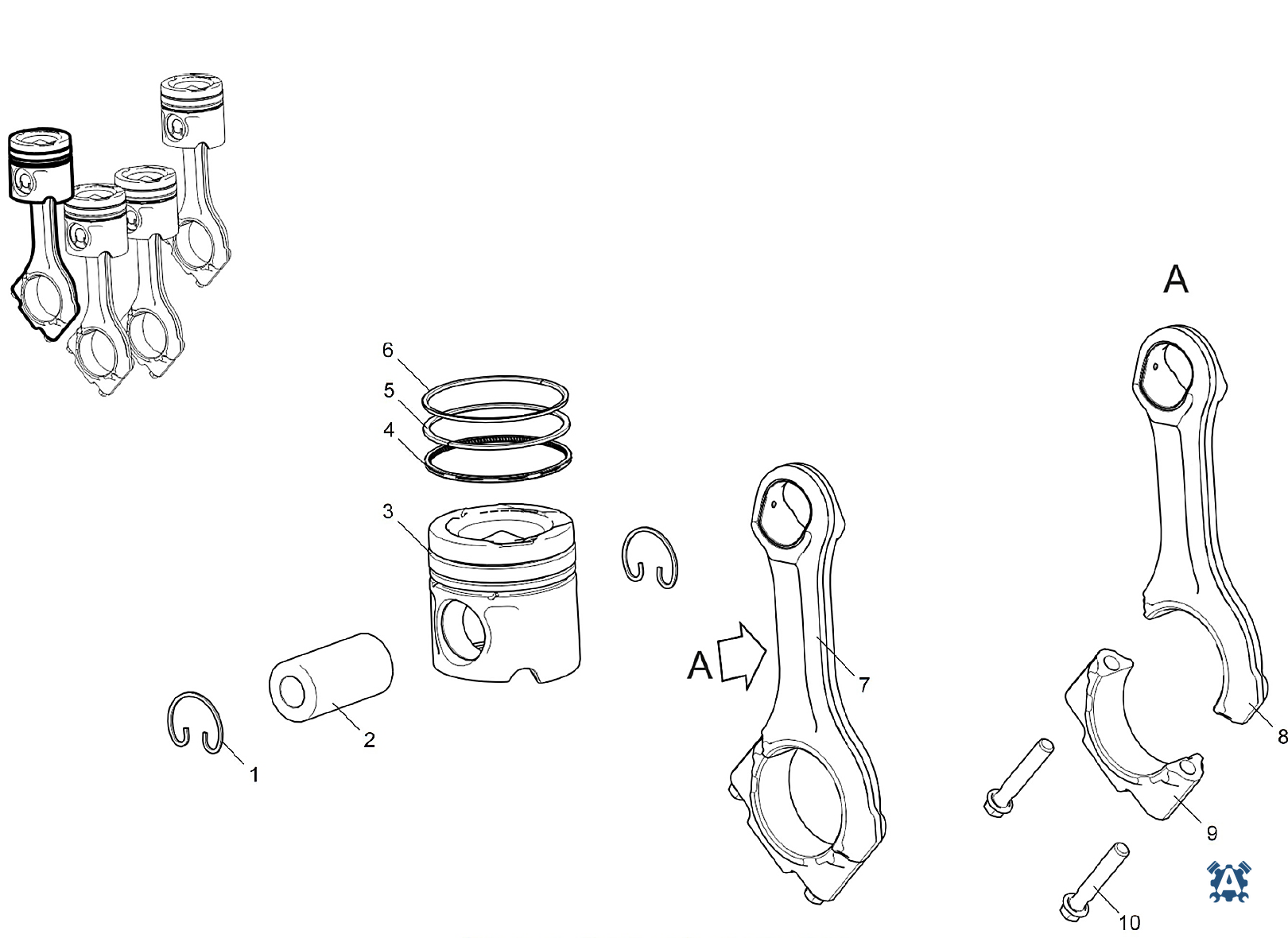

Схема 21 — Группа шатунно-поршневая
Схема 21 · исходный лист 41 · спецификация 40
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1004022 | Кольцо стопорное | 8 | Заявка |
| 2 | 5340.1004020 | Палец поршневой | 4 | Заявка |
| 3 | 5340.1004015 | Поршень | 4 | Заявка |
| 4 | 5340.1004034 | Кольцо маслосъемное | 4 | Заявка |
| 5 | 5340.1004032 | Кольцо компрессионное | 4 | Заявка |
| 6 | 5340.1004030 | Кольцо компрессионное верхнее | 4 | Заявка |
| 7 | 5340.1004045 | Шатун в сборе | 4 | Заявка |
| 8 | 5340.1004050 | Шатун | 4 | Заявка |
| 9 | 5340.1004055 | Крышка шатуна | 4 | Заявка |
| 10 | 5340.1004062 | ‚ Болт крышки шатуна | 8 | Заявка |

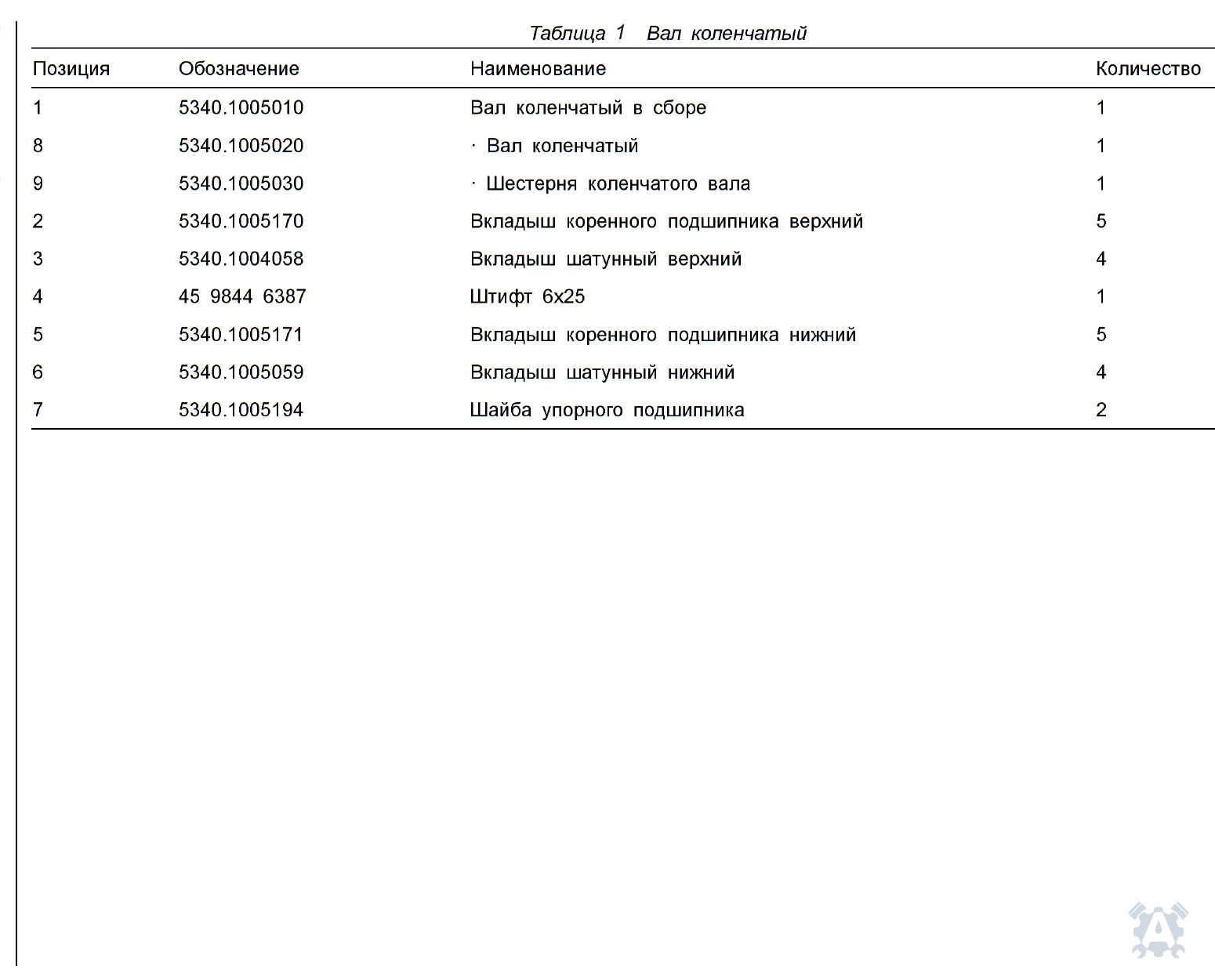

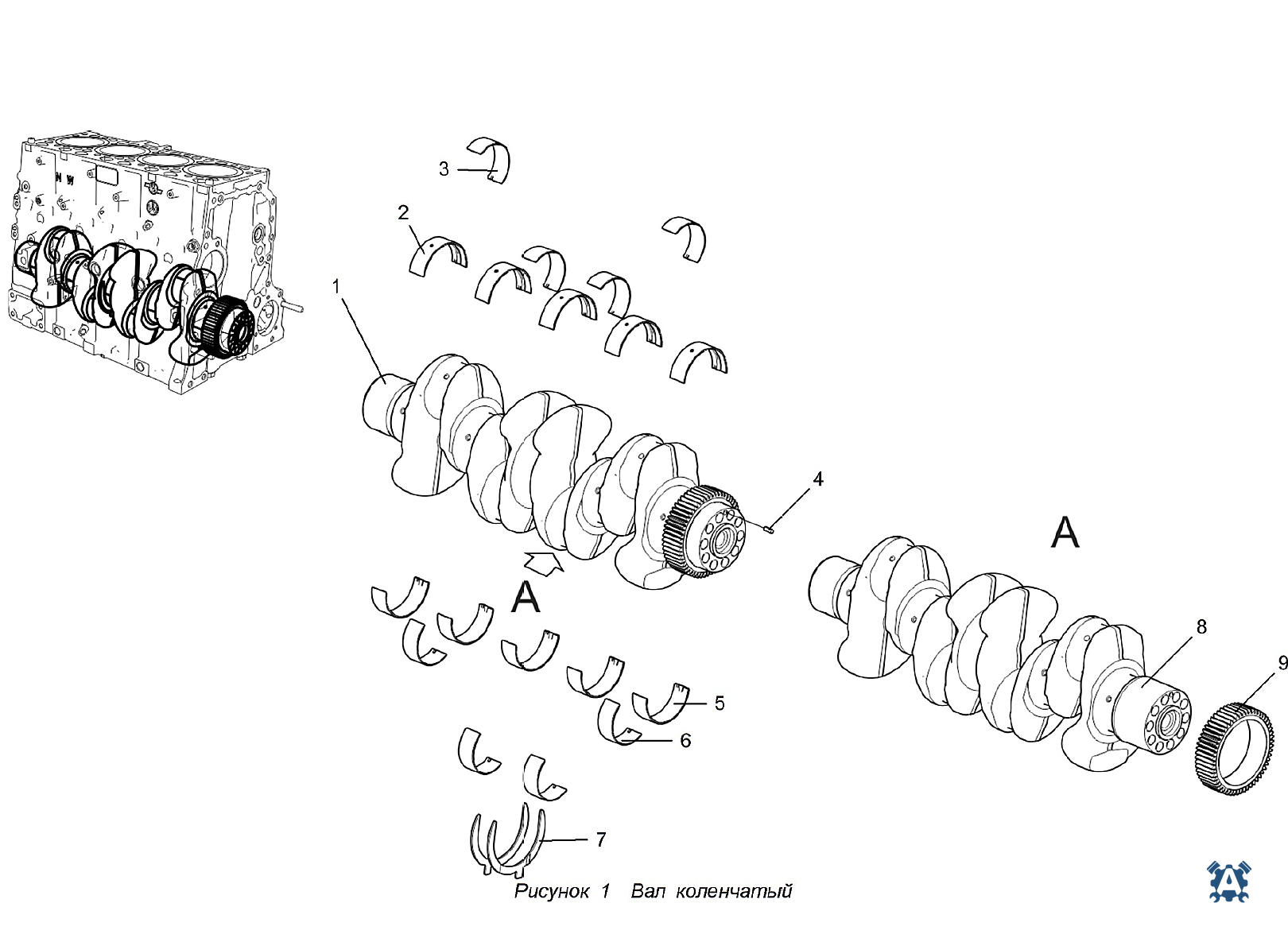

Схема 22 — Вал коленчатый
Схема 22 · исходный лист 43 · спецификация 42
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1005010 | Вал коленчатый в сборе | 1 | Заявка |
| 2 | 5340.1005170 | Вкладыш коренного подшипника верхний | 5 | Заявка |
| 3 | 5340.1004058 | Вкладыш шатунный верхний | 4 | Заявка |
| 4 | 45 | 9844 6387 Штифт 6х25 | 1 | Заявка |
| 5 | 5340.1005171 | Вкладыш коренного подшипника нижний | 5 | Заявка |
| 6 | 5340.1005059 | Вкладыш шатунный нижний | 4 | Заявка |
| 7 | 5340.1005194 | Шайба упорного подшипника | 2 | Заявка |
| 8 | 5340.1005020 | Вал коленчатый | 1 | Заявка |
| 9 | 5340.1005030 | Шестерня коленчатого вала | 1 | Заявка |

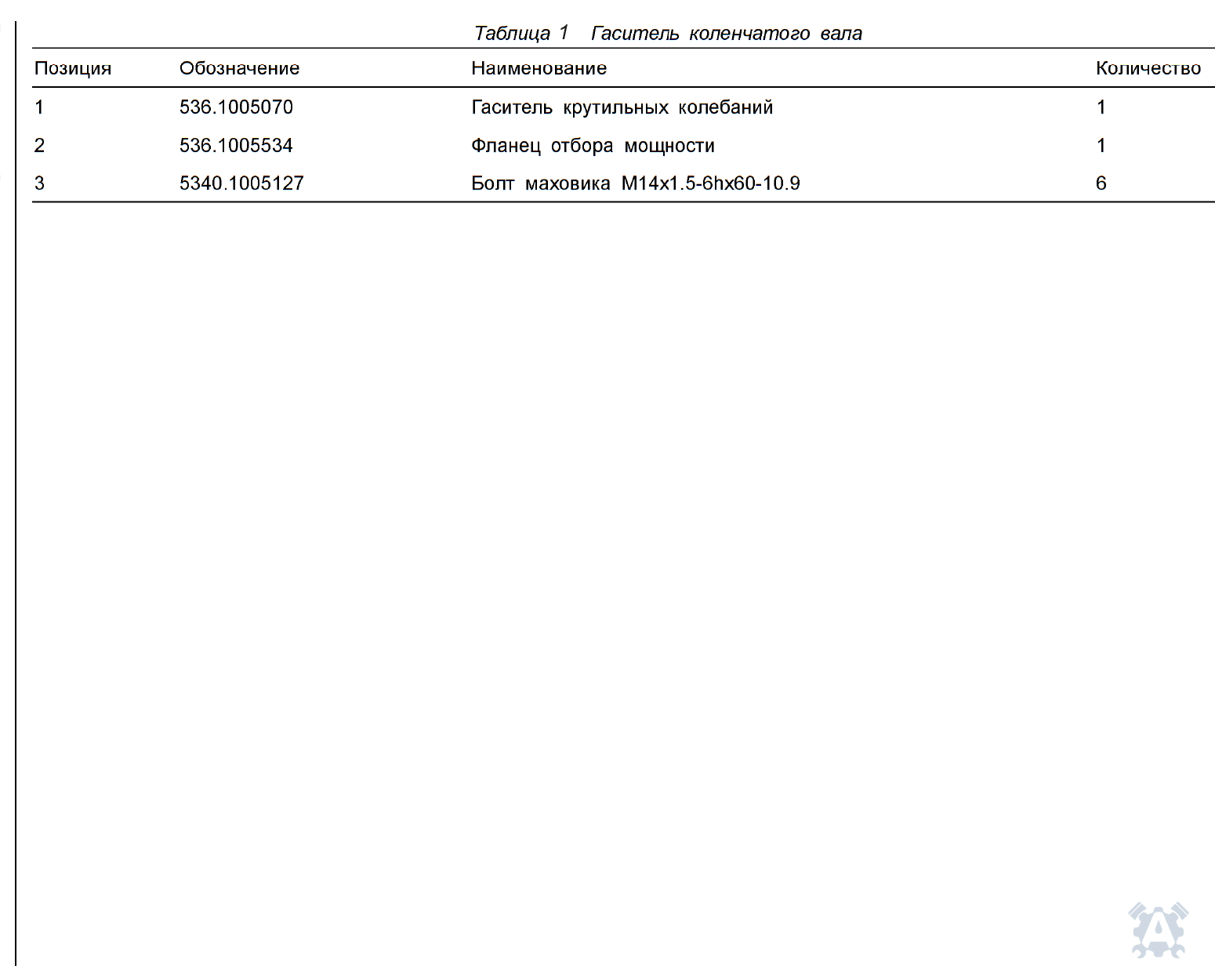

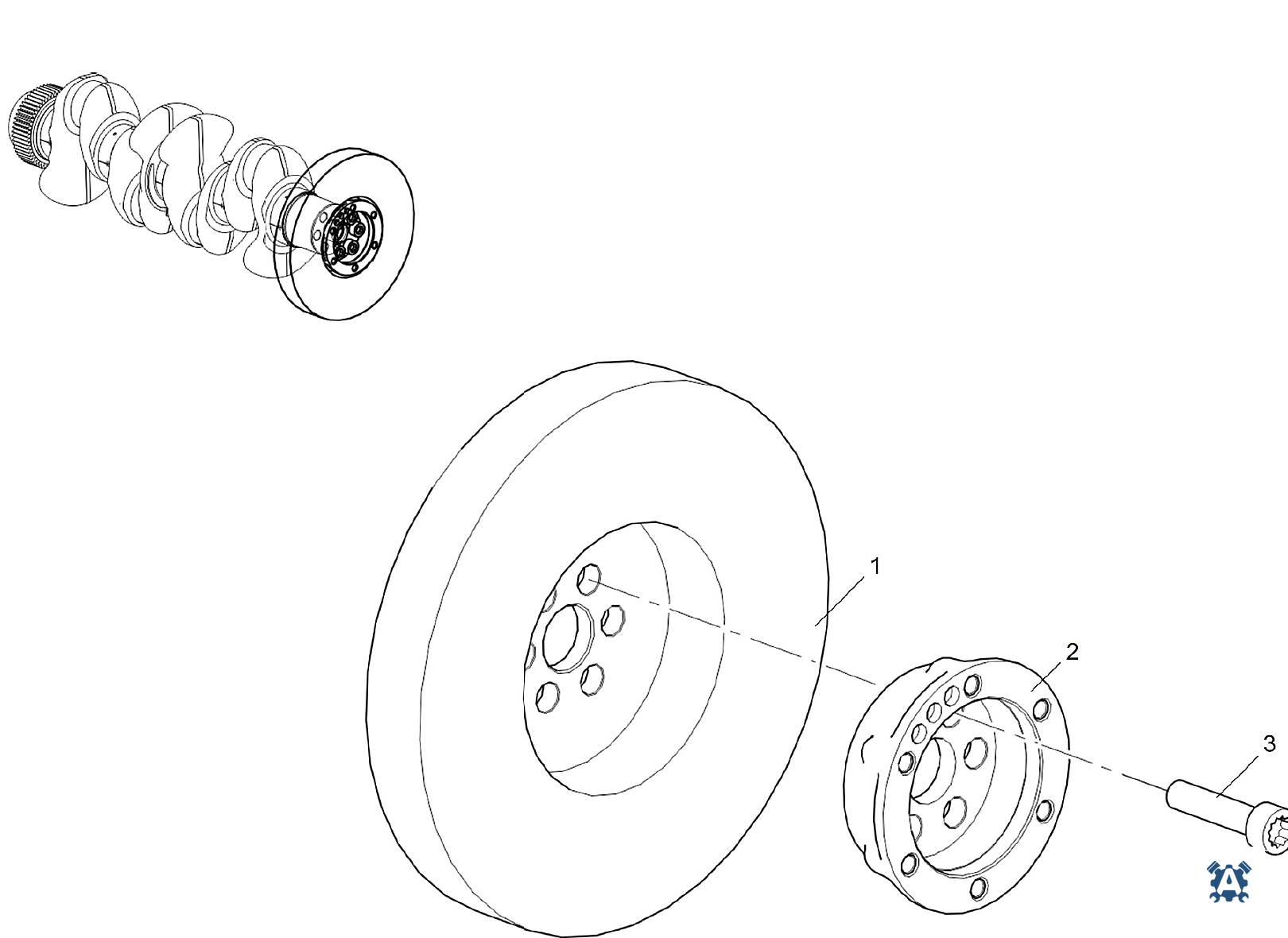

Схема 23 — Гаситель коленчатого вала
Схема 23 · исходный лист 45 · спецификация 44

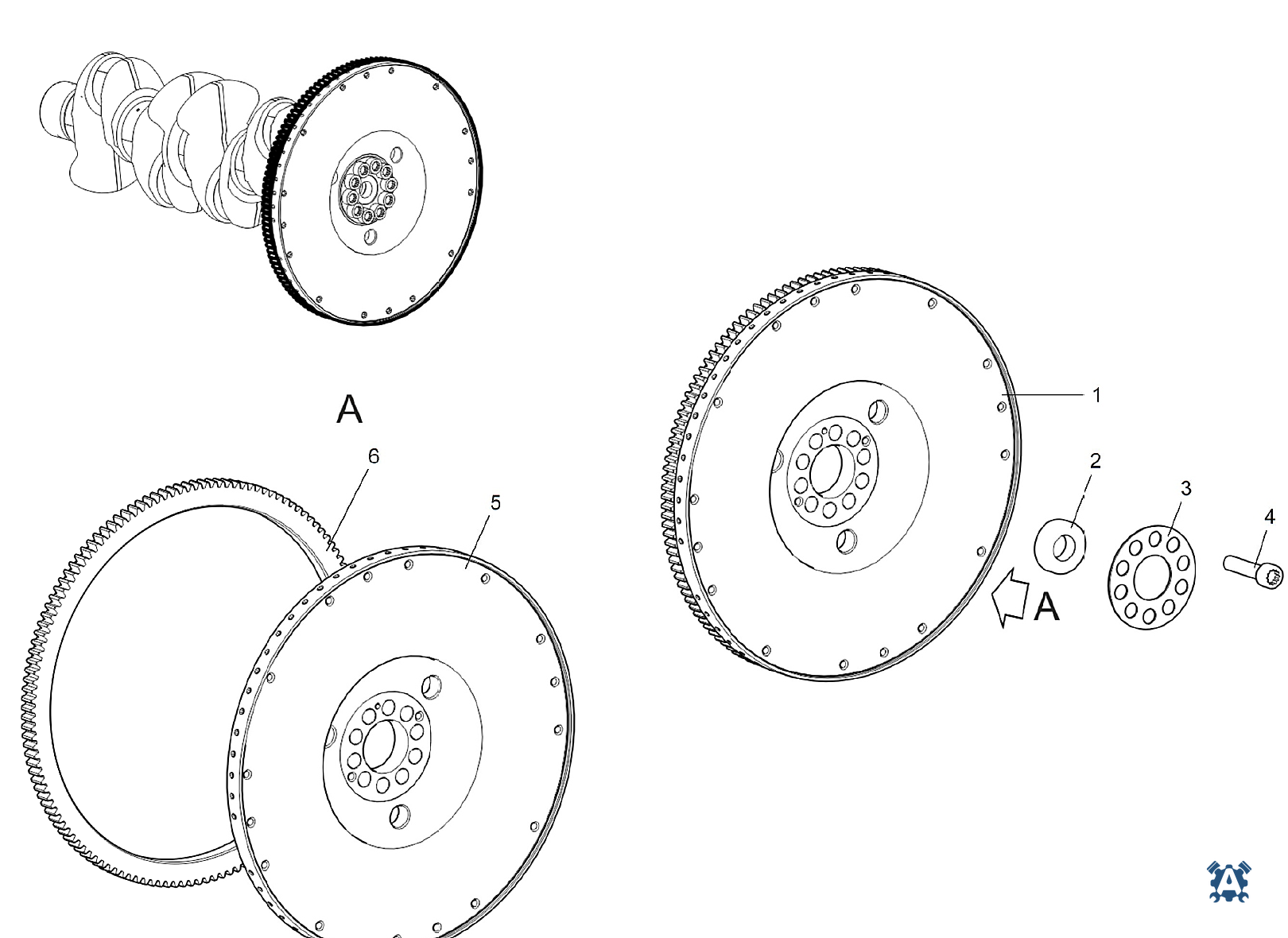

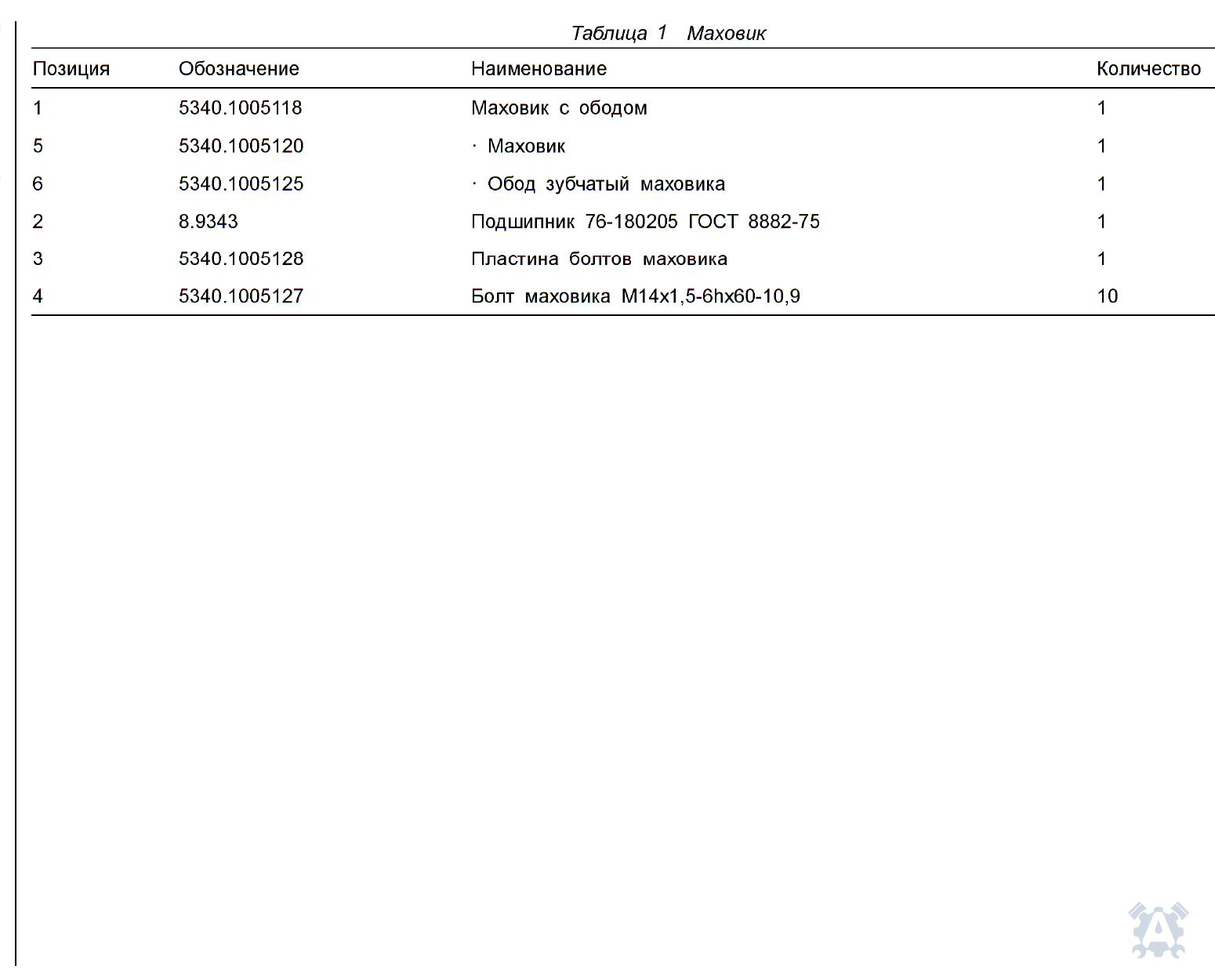

Схема 24 — Маховик
Схема 24 · исходный лист 47 · спецификация 46

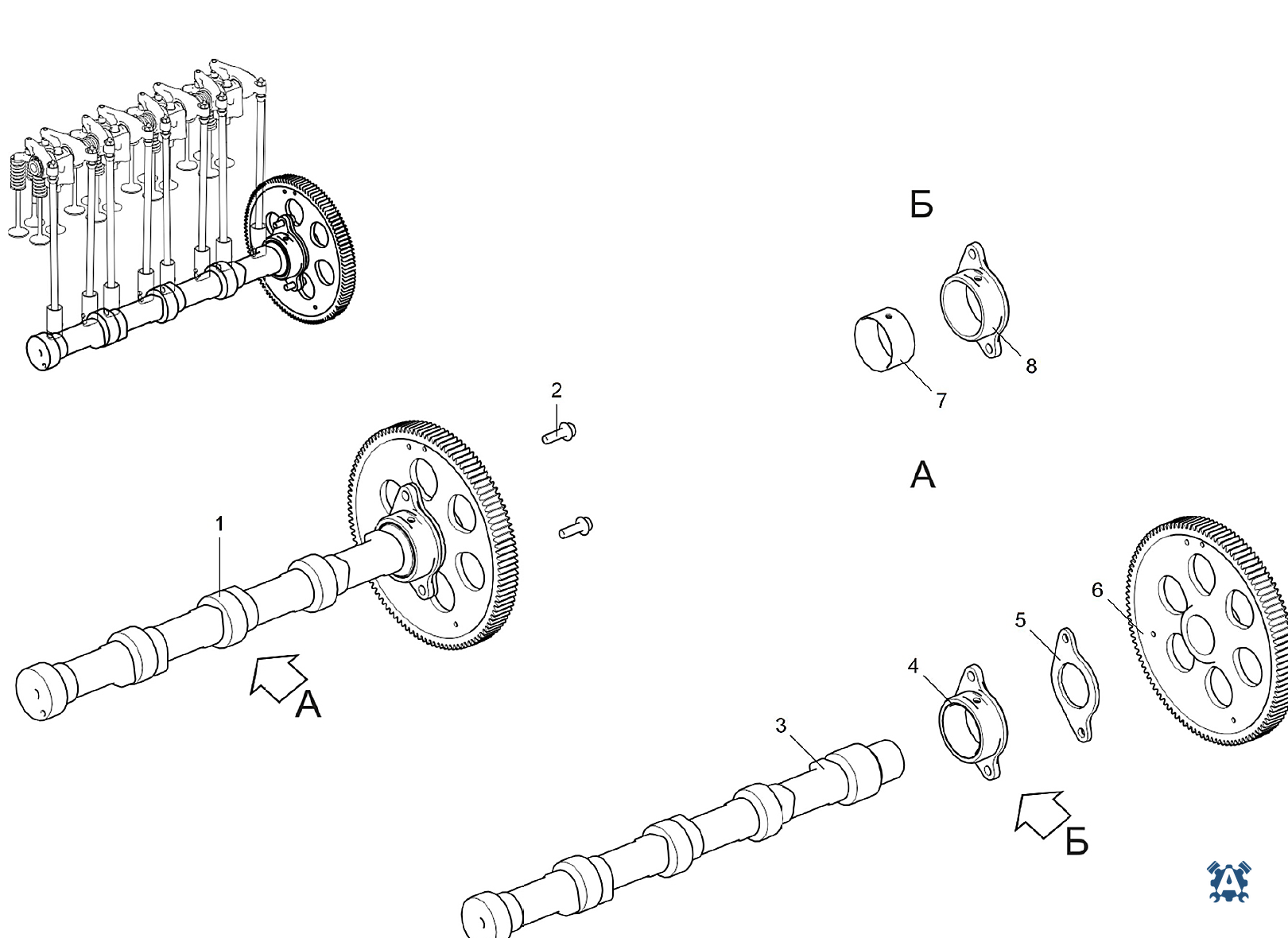

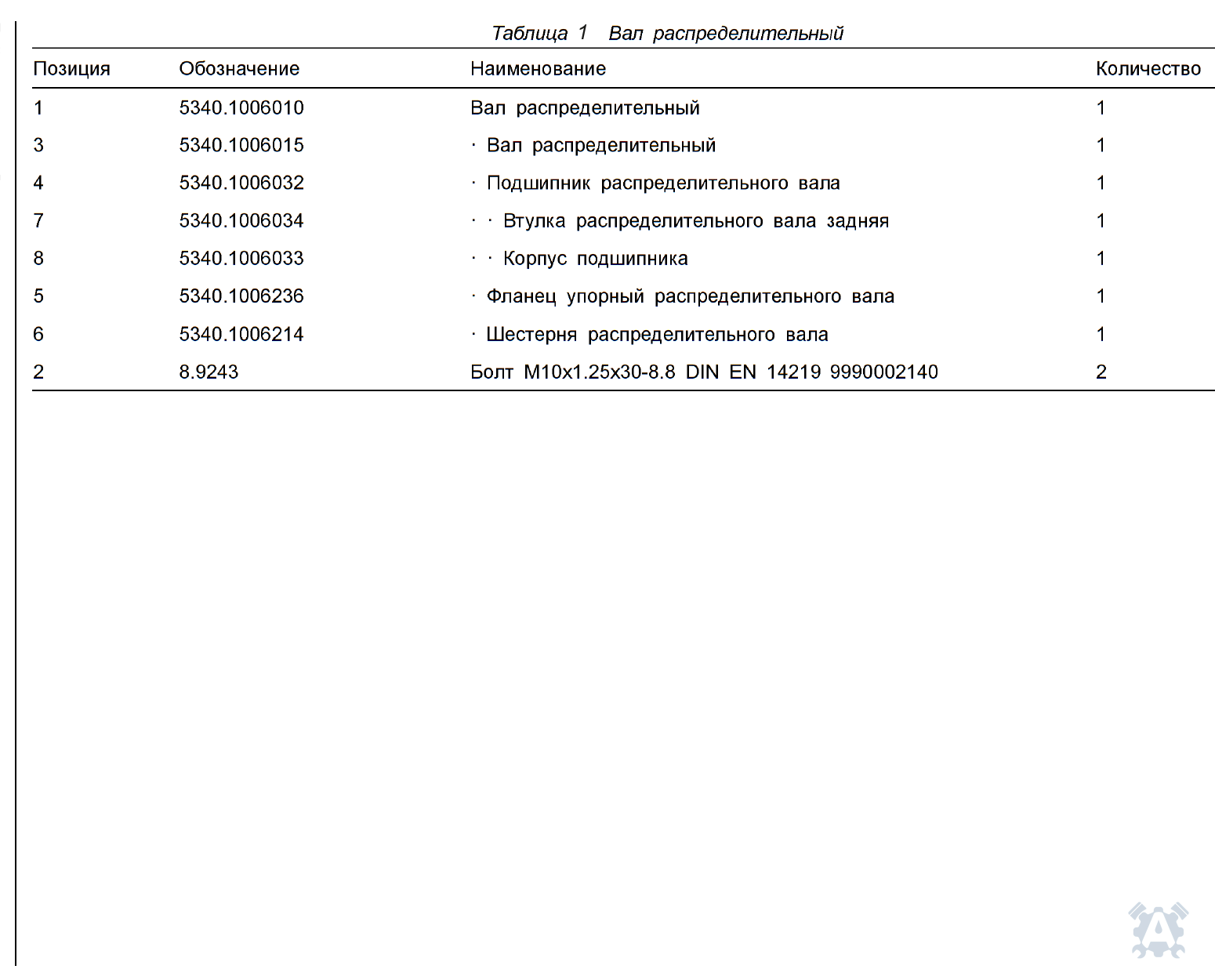

Схема 25 — Вал распределительный
Схема 25 · исходный лист 49 · спецификация 48
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1006010 | Вал распределительный | 1 | Заявка |
| 2 | 8.9243 | Болт М10Х1.25х30-8.8 СИМ ЕМ 14219 9990002140 | 2 | Заявка |
| 3 | 5340.1006015 | : Вал распределительный | 1 | Заявка |
| 4 | 5340.1006032 | - Подшипник распределительного вала | 1 | Заявка |
| 5 | 5340.1006236 | - Фланец упорный распределительного вала | 1 | Заявка |
| 6 | 5340.1006214 | : Шестерня распределительного вала | 1 | Заявка |
| 7 | 5340.1006034 | Втулка распределительного вала задняя | 1 | Заявка |
| 8 | 5340.1006033 | ‹ Корпус подшипника | 1 | Заявка |

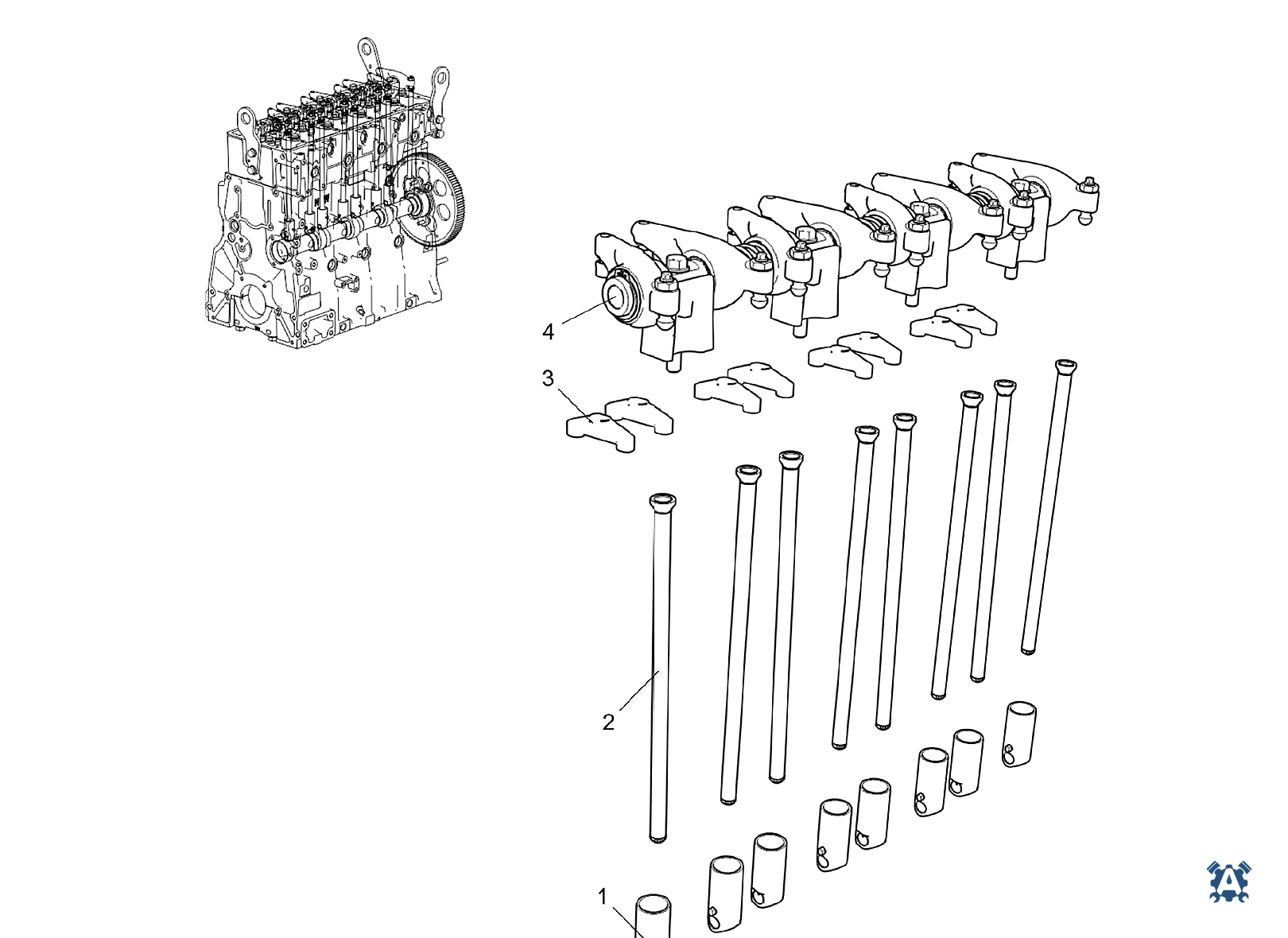

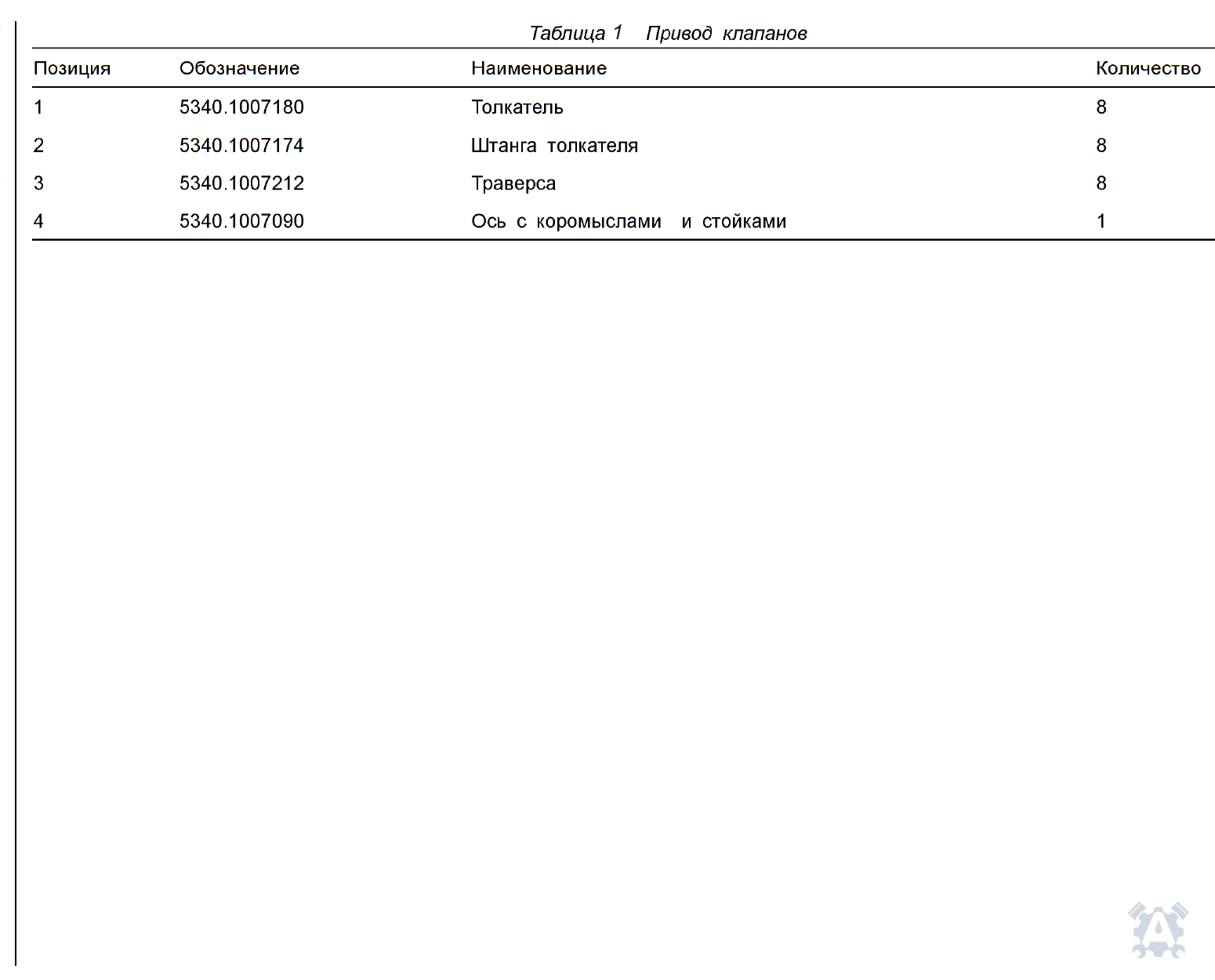

Схема 26 — Привод клапанов
Схема 26 · исходный лист 51 · спецификация 50

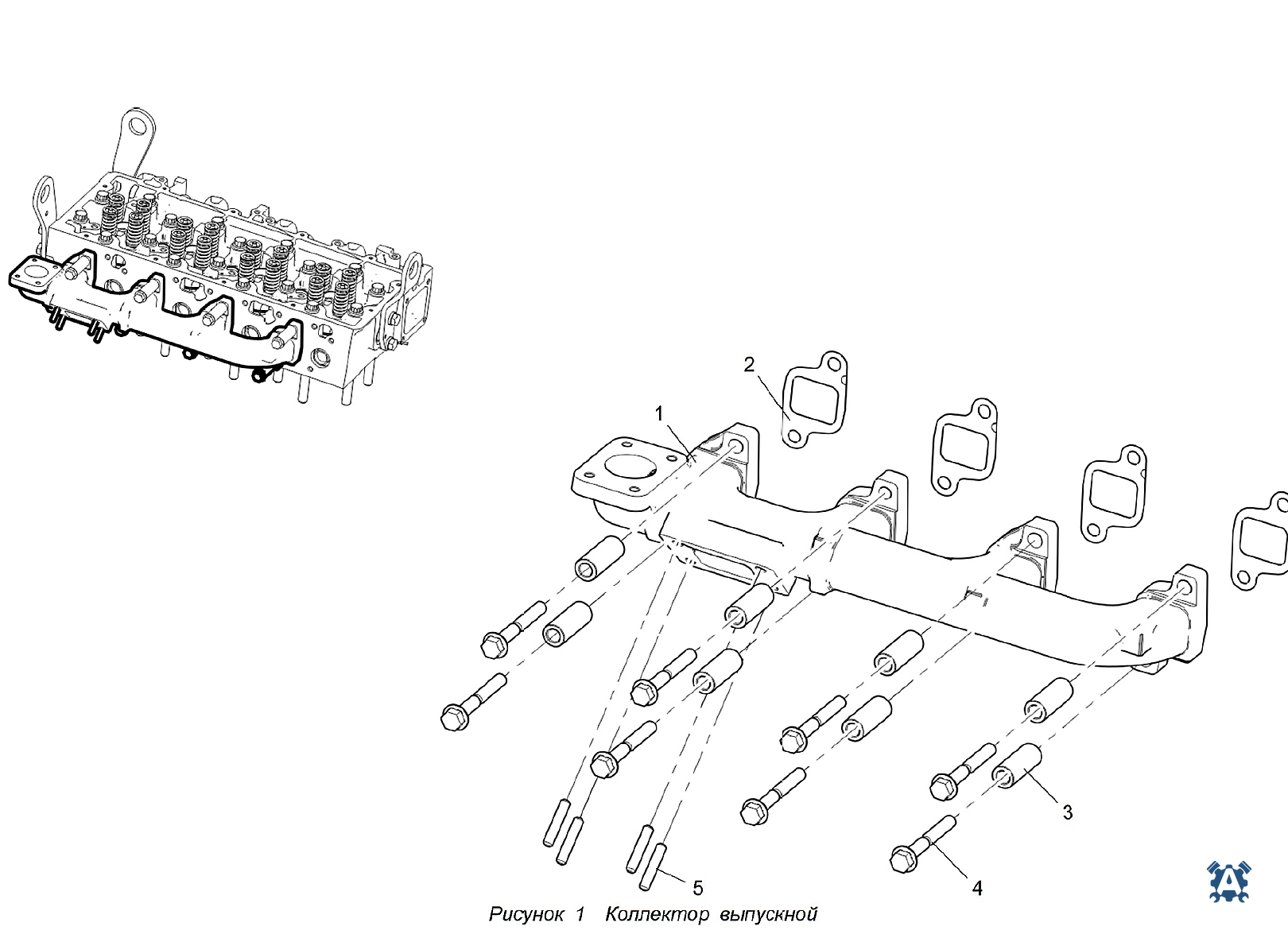

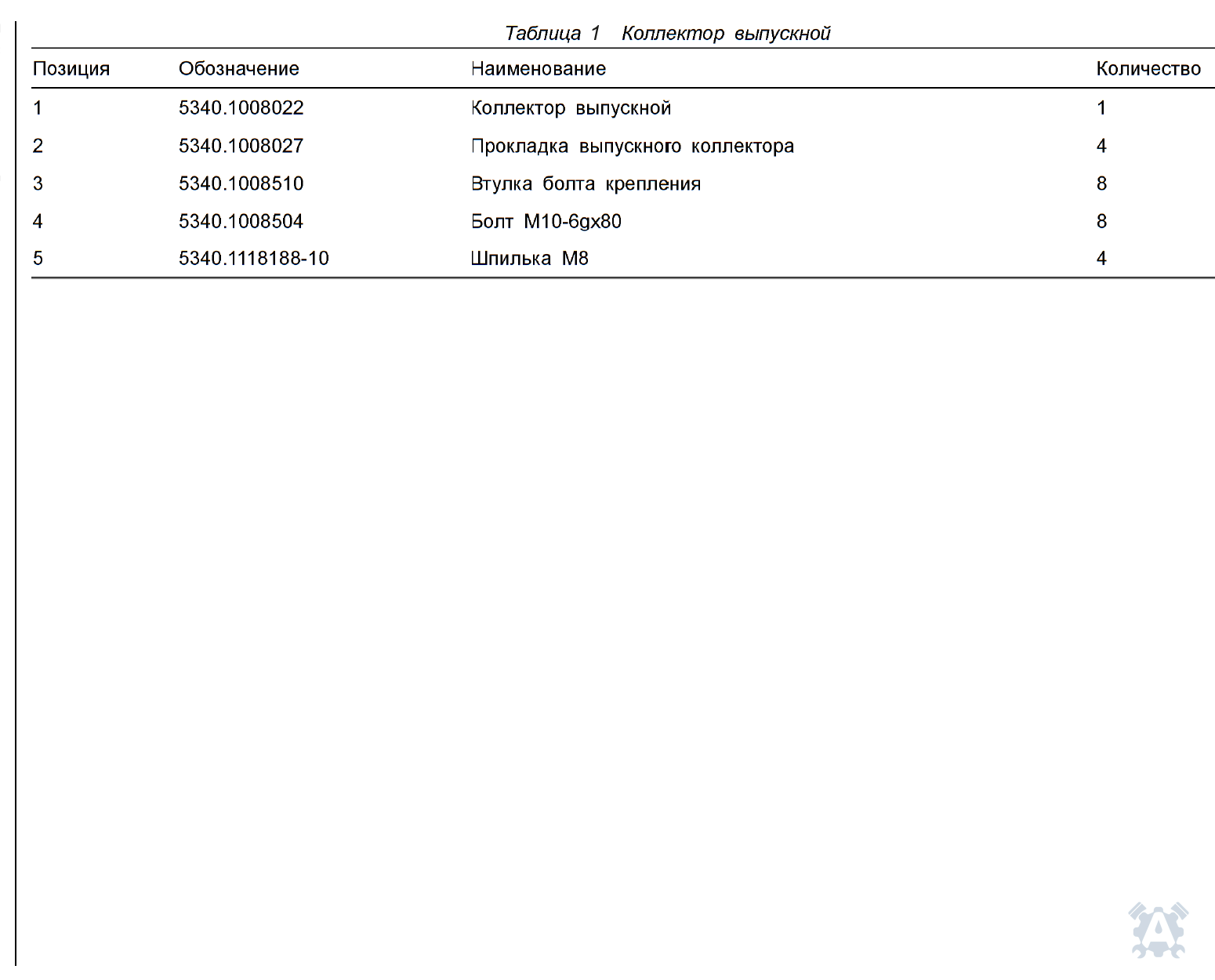

Схема 27 — Коллектор выпускной
Схема 27 · исходный лист 53 · спецификация 52

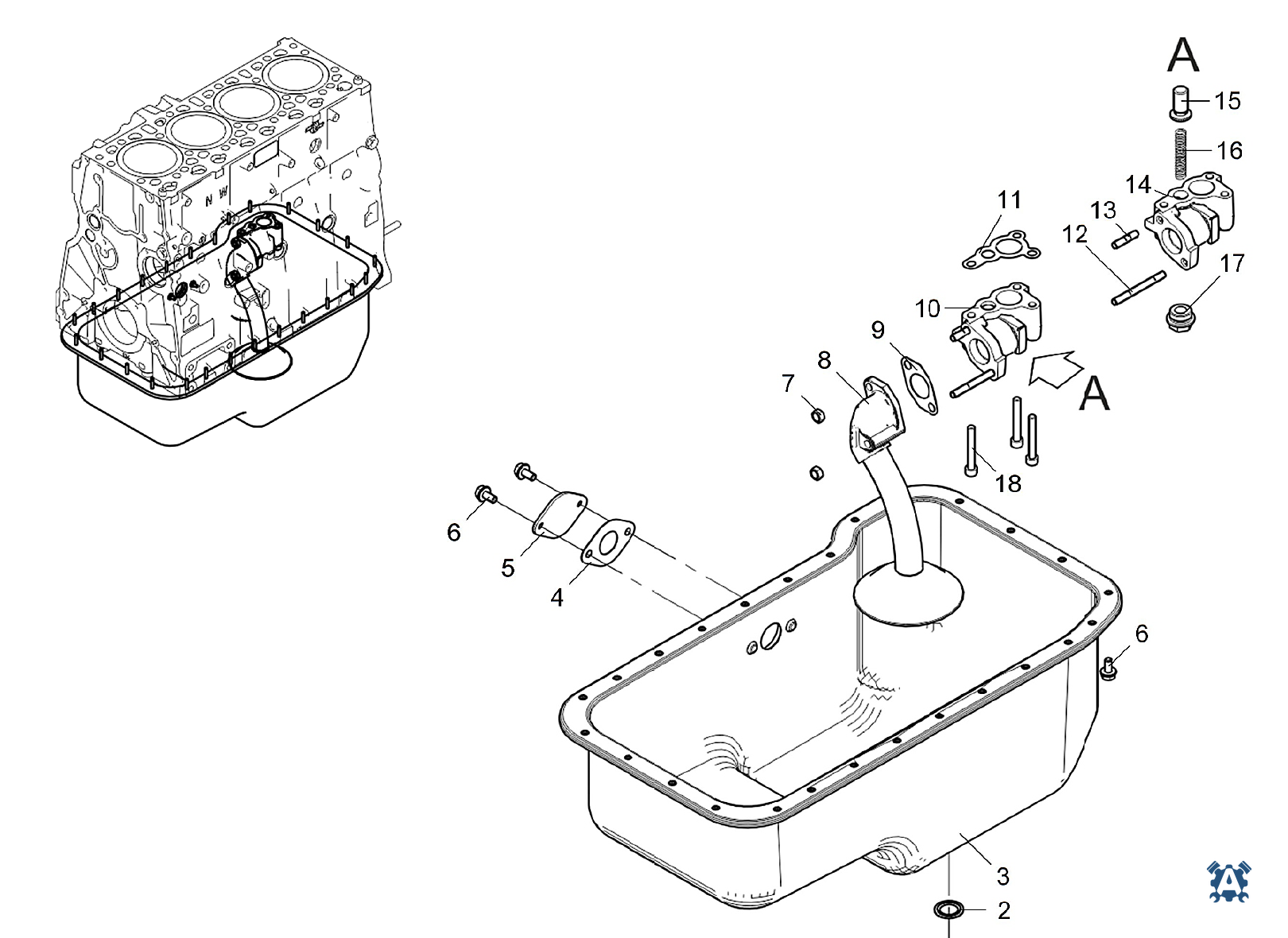

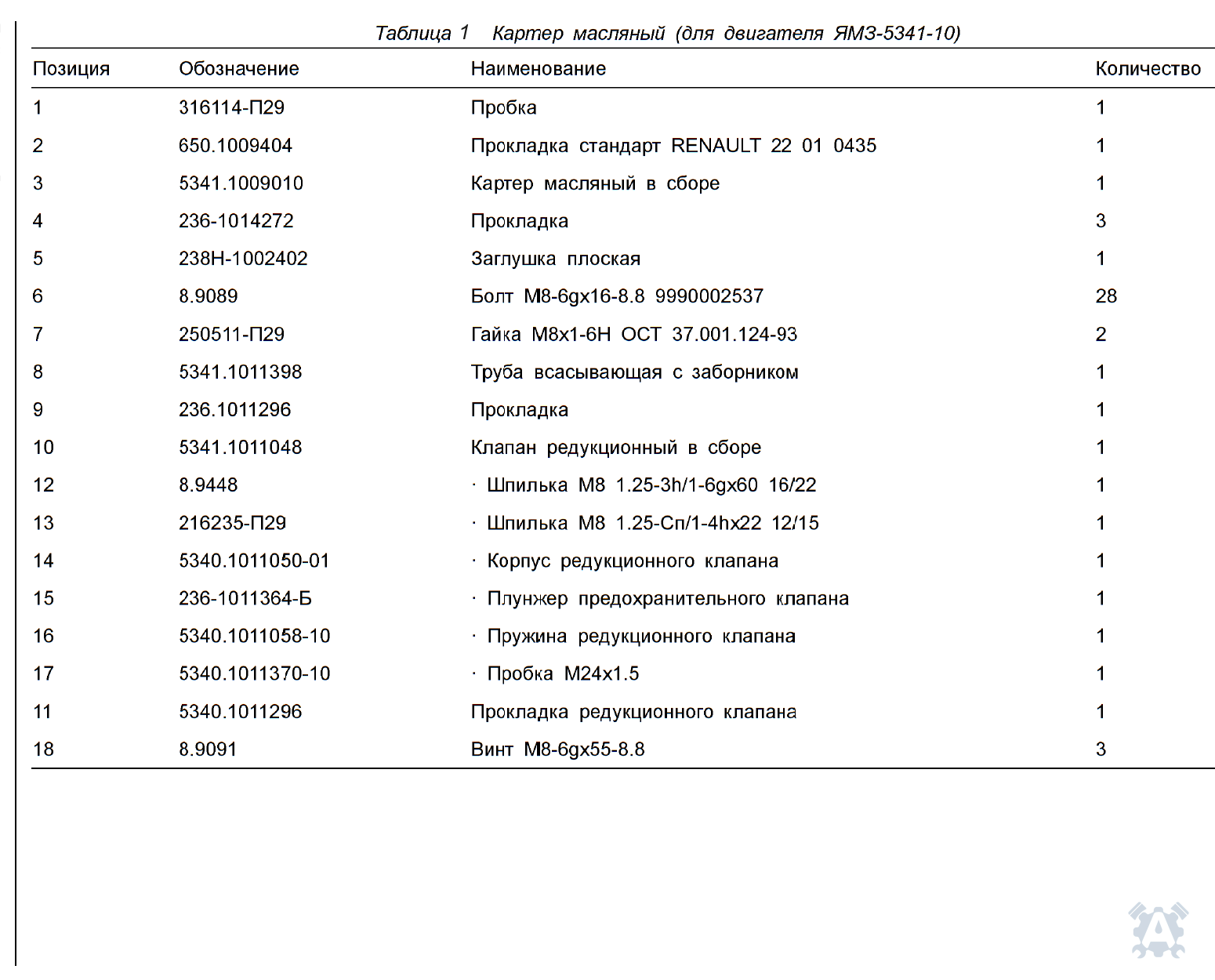

Схема 28 — Картер масляный (для двигателя ЯМЗ-5341-10)
Схема 28 · исходный лист 55 · спецификация 54
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 316114-П29 | Пробка | 1 | Заявка |
| 2 | 650.1009404 | Прокладка стандарт РЕМАЧЕТ 22 01 0435 | 1 | Заявка |
| 3 | 5341.1009010 | Картер масляный в сборе | 1 | Заявка |
| 4 | 236-1014272 | Прокладка | 3 | Заявка |
| 5 | 238Н-1002402 | Заглушка плоская | 1 | Заявка |
| 6 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 28 | Заявка |
| 7 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 8 | 5341.1011398 | Труба всасывающая с заборником | 1 | Заявка |
| 9 | 236.1011296 | Прокладка | 1 | Заявка |
| 10 | 5341.1011048 | Клапан редукционный в сборе | 1 | Заявка |
| 11 | 5340.1011296 | Прокладка редукционного клапана | 1 | Заявка |
| 12 | 8.9448 | - Шпилька М8 1.25-31-69х60 16/22 | 1 | Заявка |
| 13 | 216235-П29 | Шпилька М8 1.25-Сп/1-4х22 12/15 | 1 | Заявка |
| 14 | 5340.1011050-01 | Корпус редукционного клапана | 1 | Заявка |
| 15 | 236-1011364-Б | Плунжер предохранительного клапана | 1 | Заявка |
| 16 | 5340.1011058-10 | ‹ Пружина редукционного клапана | 1 | Заявка |
| 17 | 5340.1011370-10 | Пробка М24х1.5 | 1 | Заявка |
| 18 | 8.9091 | Винт М8-69х55-8.8 | 3 | Заявка |

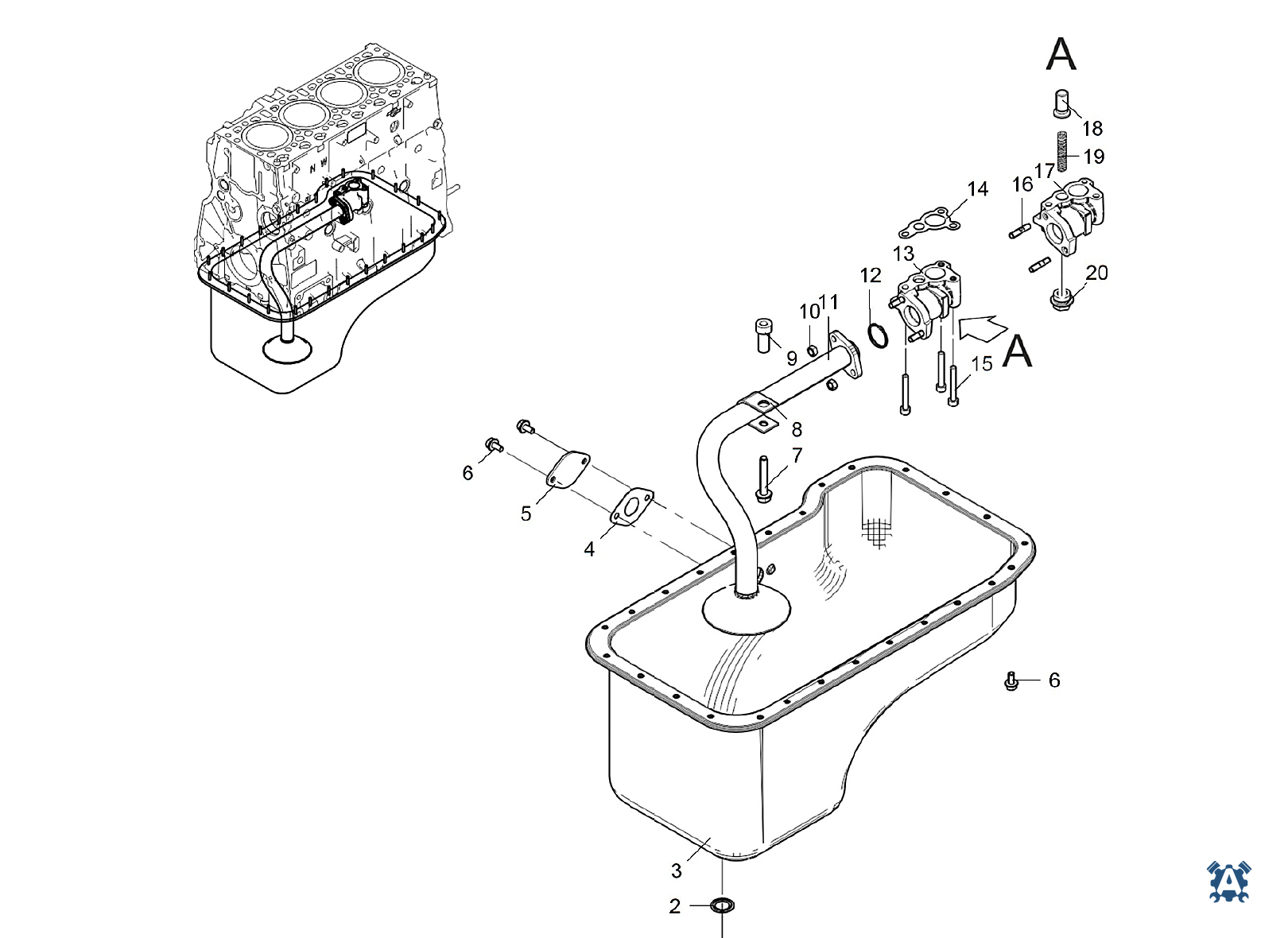

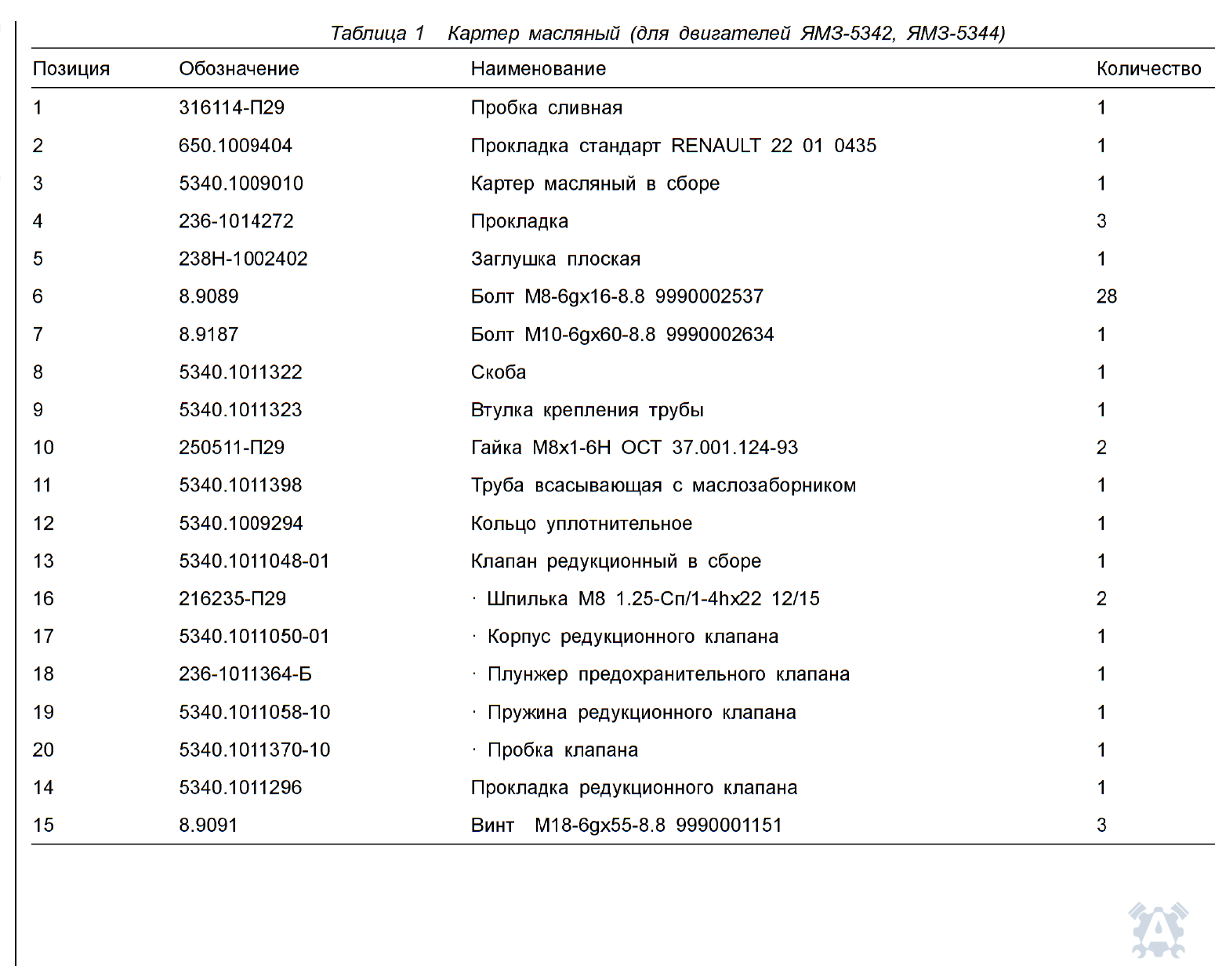

Схема 29 — Картер масляный (для двигателей ЯМЗ-5342, ЯМЗ-5344)
Схема 29 · исходный лист 57 · спецификация 56
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 316114-П29 | Пробка сливная | 1 | Заявка |
| 2 | 650.1009404 | Прокладка стандарт РЕМАЧЦЕТ 22 01 0435 | 1 | Заявка |
| 3 | 5340.1009010 | Картер масляный в сборе | 1 | Заявка |
| 4 | 236-1014272 | Прокладка | 3 | Заявка |
| 5 | 238Н-1002402 | Заглушка плоская | 1 | Заявка |
| 6 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 28 | Заявка |
| 7 | 8.9187 | Болт М10-69х60-8.8 9990002634 | 1 | Заявка |
| 8 | 5340.1011322 | Скоба | 1 | Заявка |
| 9 | 5340.1011323 | Втулка крепления трубы | 1 | Заявка |
| 10 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 11 | 5340.1011398 | Труба всасывающая с маслозаборником | 1 | Заявка |
| 12 | 5340.1009294 | Кольцо уплотнительное | 1 | Заявка |
| 13 | 5340.1011048-01 | Клапан редукционный в сборе | 1 | Заявка |
| 14 | 5340.1011296 | Прокладка редукционного клапана | 1 | Заявка |
| 15 | 8.9091 | Винт М18-69х55-8.8 9990001151 | 3 | Заявка |
| 16 | 216235-П29 | Шпилька М8 1.25-Сп/-41х22 12/15 | 2 | Заявка |
| 17 | 5340.1011050-01 | Корпус редукционного клапана | 1 | Заявка |
| 18 | 236-1011364-Б | Плунжер предохранительного клапана | 1 | Заявка |
| 19 | 5340.1011058-10 | Пружина редукционного клапана | 1 | Заявка |
| 20 | 5340.1011370-10 | Пробка клапана | 1 | Заявка |

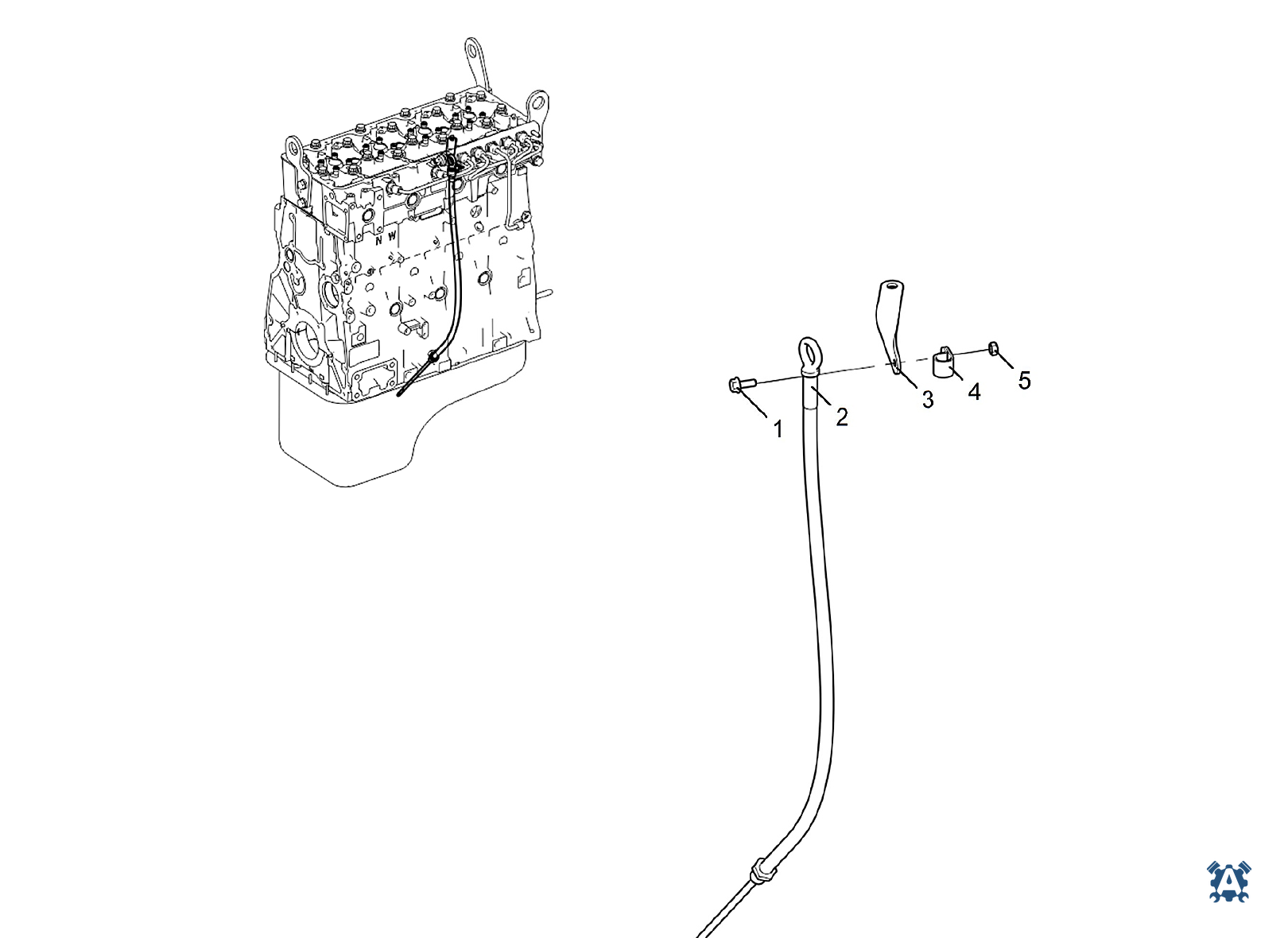

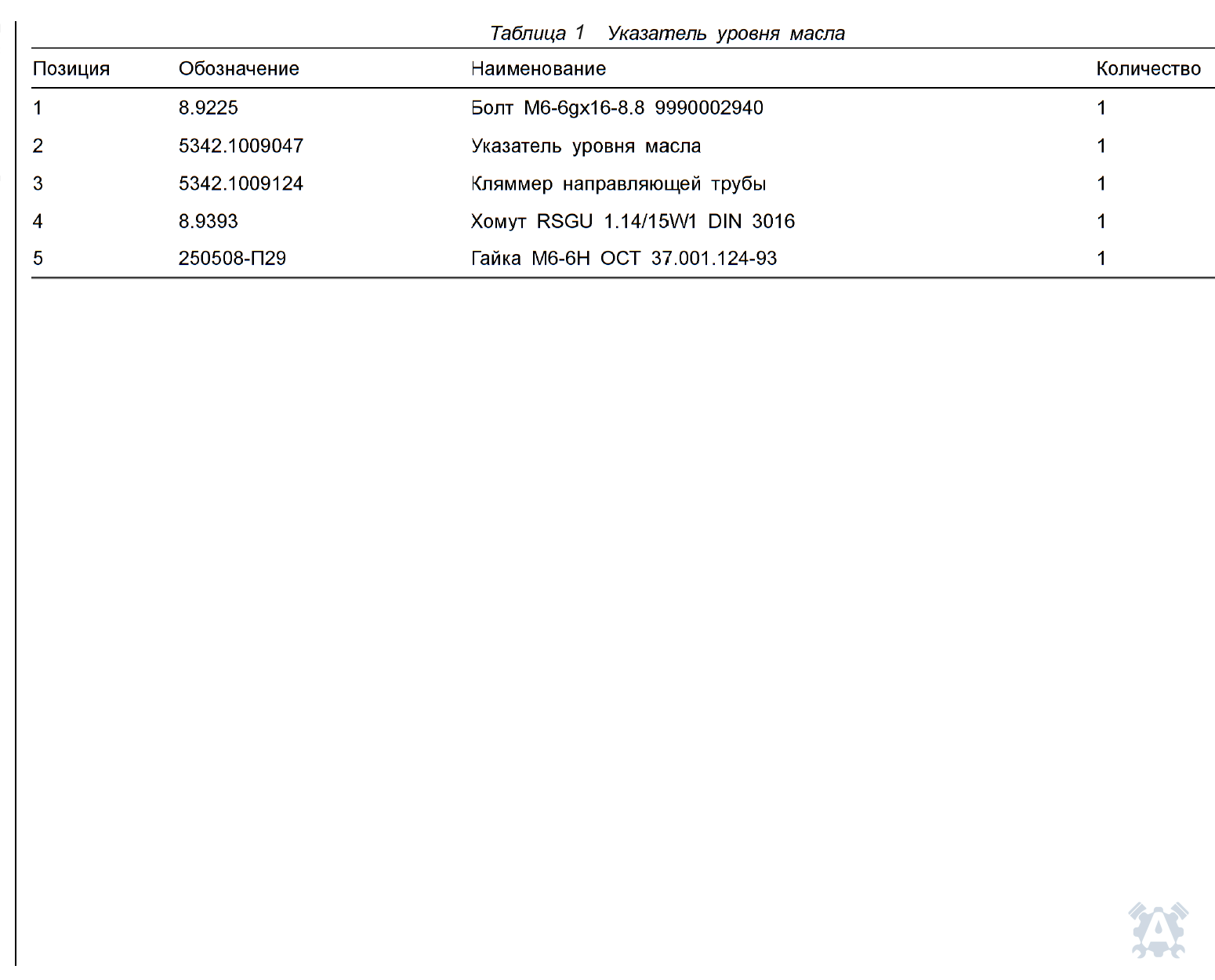

Схема 30 — Указатель уровня масла
Схема 30 · исходный лист 59 · спецификация 58

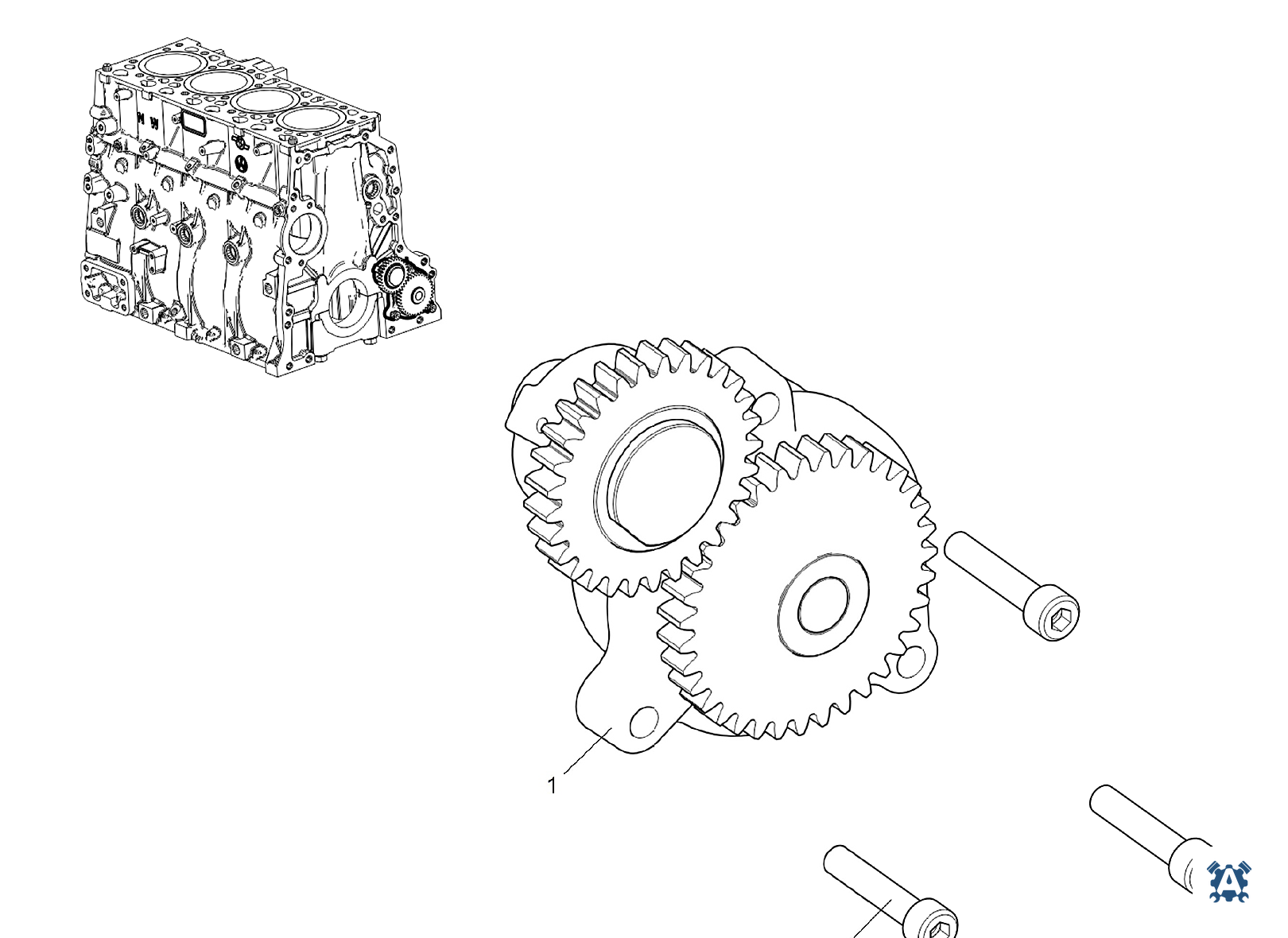

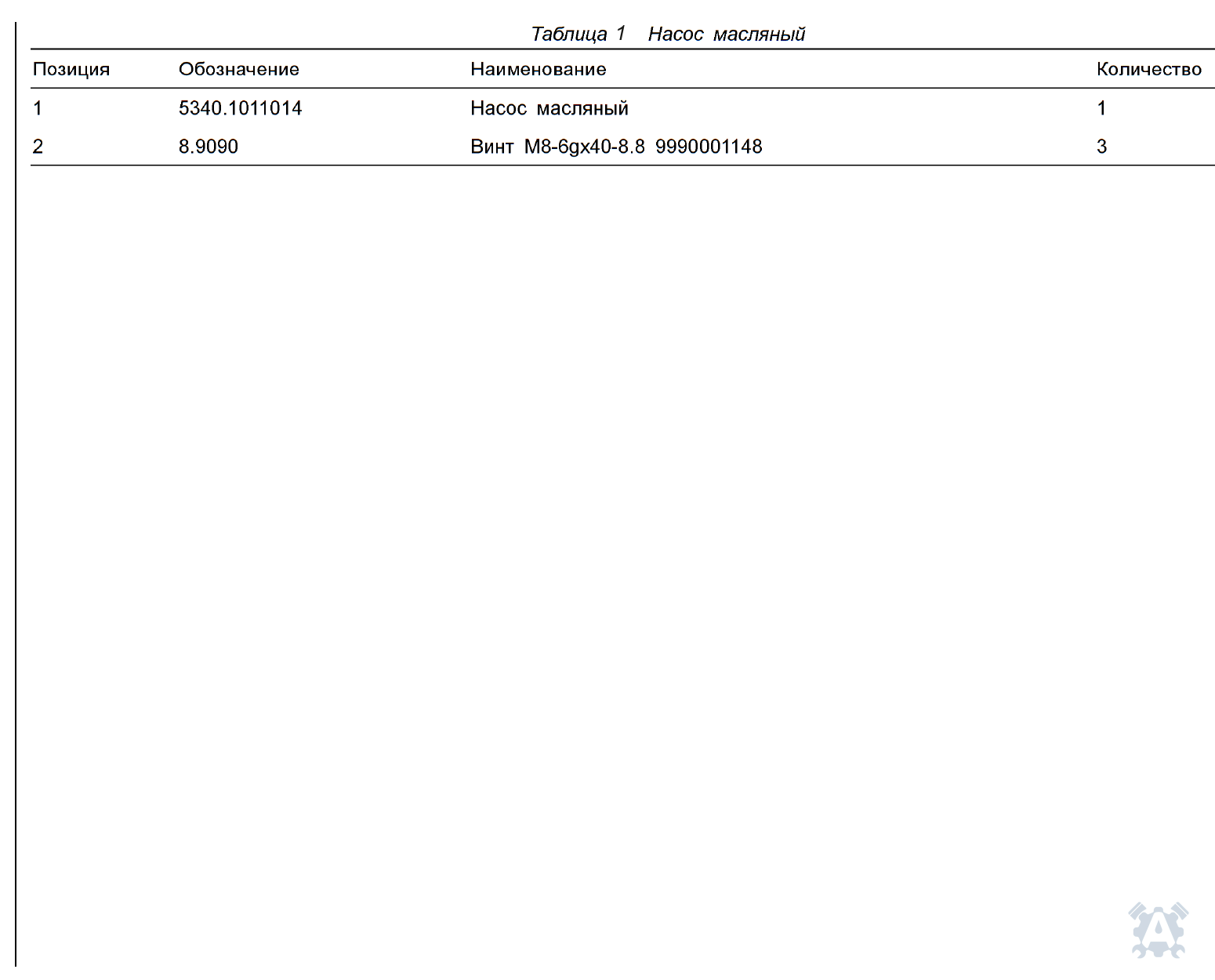

Схема 31 — Насос масляный
Схема 31 · исходный лист 61 · спецификация 60

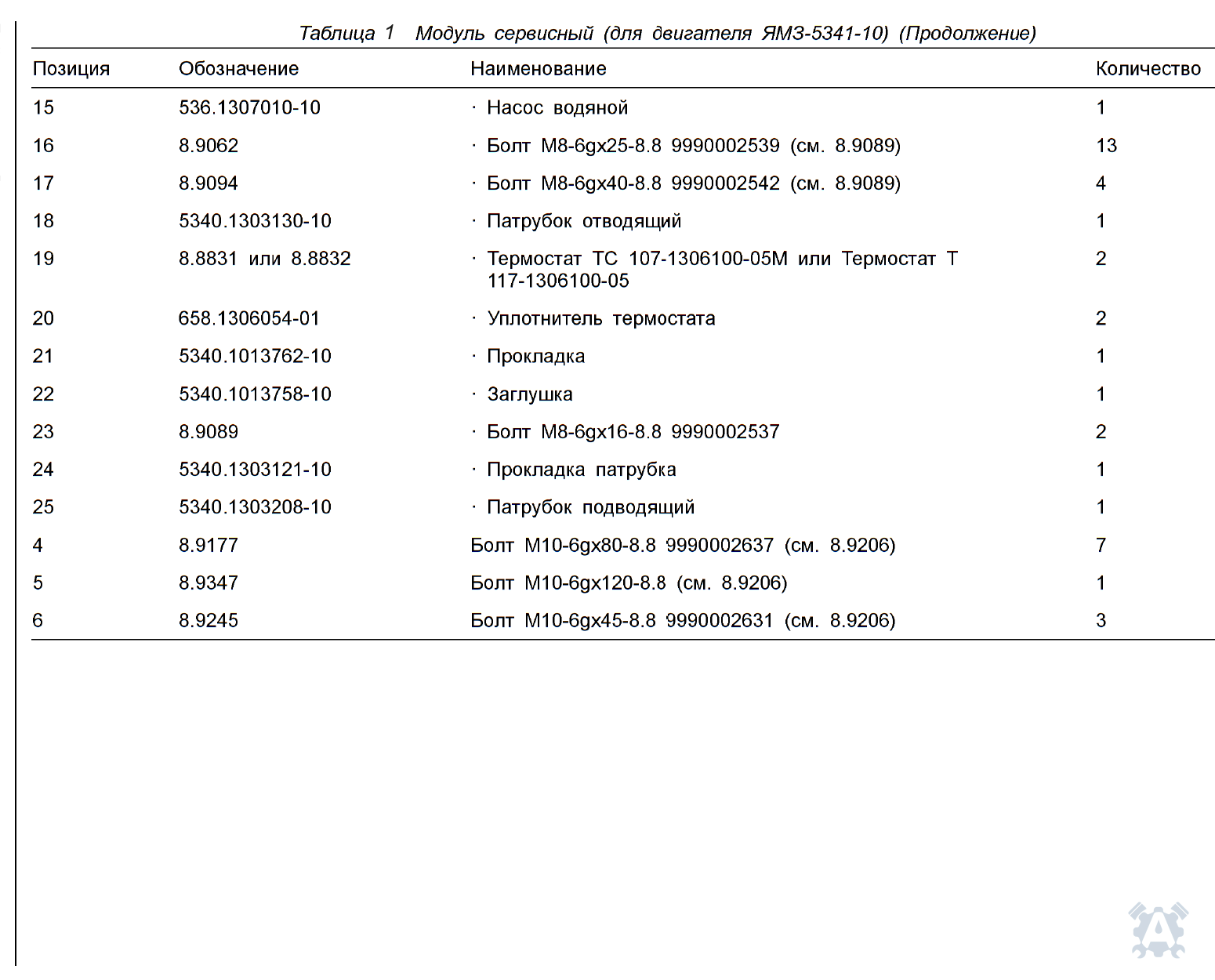

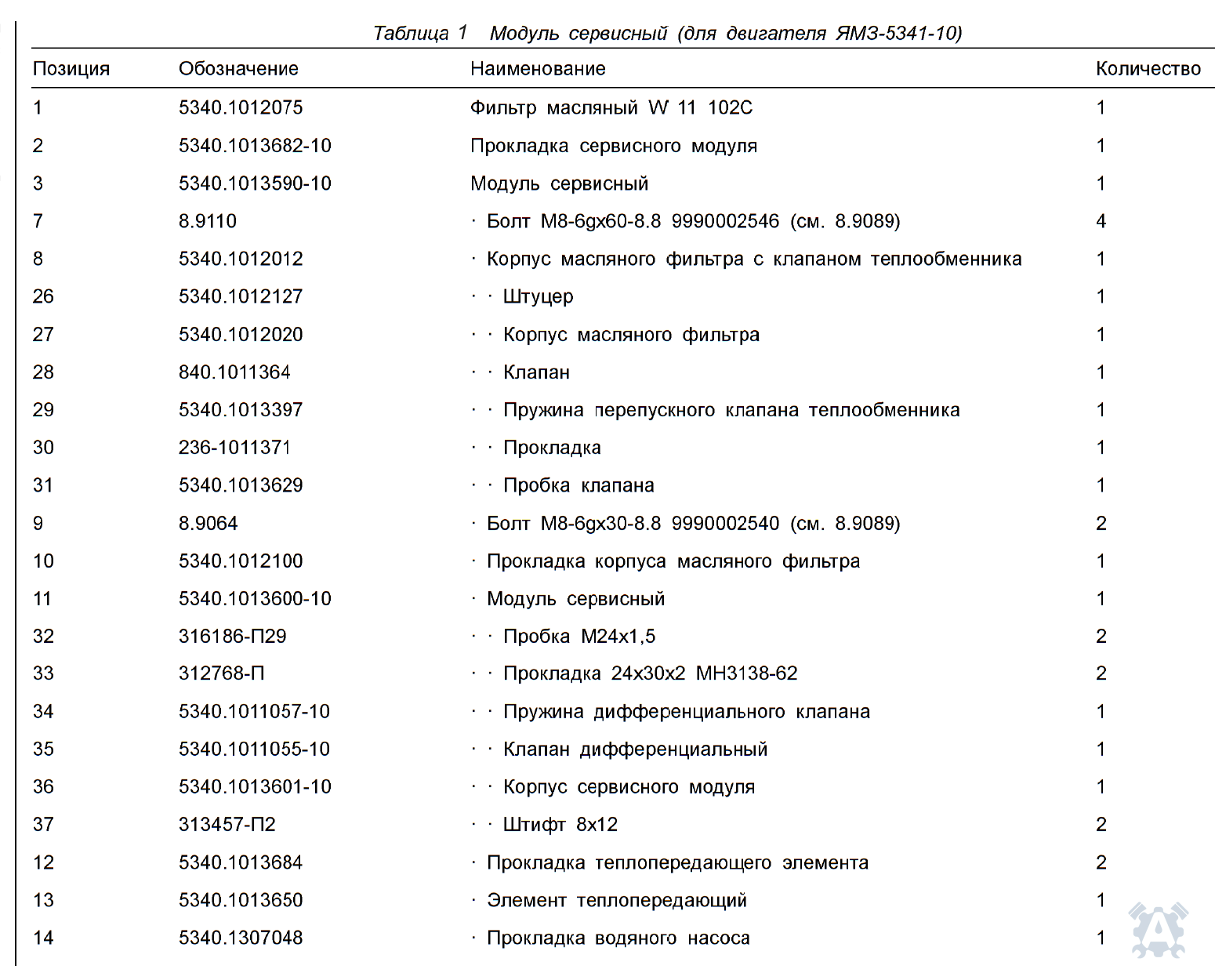

Схема 32 — Модуль сервисный (для двигателя ЯМЗ-5341-10)
Схема 32 · исходный лист 63 · спецификация 62
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1012075 | Фильтр масляный \// 11 102С | 1 | Заявка |
| 2 | 5340.1013682-10 | Прокладка сервисного модуля | 1 | Заявка |
| 3 | 5340.1013590-10 | Модуль сервисный | 1 | Заявка |
| 4 | 8.9177 | Болт М10-69х80-8.8 9990002637 (см. 8.9206) | 7 | Заявка |
| 5 | 8.9347 | Болт М10-69х120-8.8 (см. 8.9206) | 1 | Заявка |
| 6 | 8.9245 | Болт М10-69х45-8.8 9990002631 (см. 8.9206) | 3 | Заявка |
| 7 | 8.9110 | Болт М8-609х60-8.8 9990002546 (см. 8.9089) | 4 | Заявка |
| 8 | 5340.1012012 | Корпус масляного фильтра с клапаном теплообменника | 1 | Заявка |
| 9 | 8.9064 | - Болт М8-69х30-8.8 9990002540 (см. 8.9089) | 2 | Заявка |
| 10 | 5340.1012100 | - Прокладка корпуса масляного фильтра | 1 | Заявка |
| 11 | 5340.1013600-10 | Модуль сервисный | 1 | Заявка |
| 12 | 5340.1013684 | - Прокладка теплопередающего элемента | 2 | Заявка |
| 13 | 5340.1013650 | : Элемент теплопередающий | 1 | Заявка |
| 14 | 5340.1307048 | Прокладка водяного насоса | 1 | Заявка |
| 15 | 536.1307010-10 | Насос водяной | 1 | Заявка |
| 16 | 8.9062 | - Болт М8-69х25-8.8 9990002539 (см. 8.9089) | 13 | Заявка |
| 17 | 8.9094 | - Болт М8-69х40-8.8 9990002542 (см. 8.9089) | 4 | Заявка |
| 18 | 5340.1303130-10 | Патрубок отводящий | 1 | Заявка |
| 19 | 8.8831 | или 8.8832 * Термостат ТС 107-1306100-05М или Термостат Т | 2 | Заявка |
| 20 | 658.1306054-01 | Уплотнитель термостата | 2 | Заявка |
| 21 | 5340.1013762-10 | - Прокладка | 1 | Заявка |
| 22 | 5340.1013758-10 | Заглушка | 1 | Заявка |
| 23 | 8.9089 | - Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 24 | 5340.1303121-10 | Прокладка патрубка | 1 | Заявка |
| 25 | 5340.1303208-10 | Патрубок подводящий | 1 | Заявка |
| 26 | 5340.1012127 | ‹ Штуцер | 1 | Заявка |
| 27 | 5340.1012020 | ‚ ‚ Корпус масляного фильтра | 1 | Заявка |
| 28 | 840.1011364 | Клапан | 1 | Заявка |
| 29 | 5340.1013397 | : * Пружина перепускного клапана теплообменника | 1 | Заявка |
| 30 | 236-1011371 | ‚ Прокладка | 1 | Заявка |
| 31 | 5340.1013629 | : ‹ Пробка клапана | 1 | Заявка |
| 32 | 316186-П29 | : ‹ Пробка М24х1,5 | 2 | Заявка |
| 33 | 312768-П | ‹ Прокладка 24х30х2 МНЗ138-62 | 2 | Заявка |
| 34 | 5340.1011057-10 | ‹ Пружина дифференциального клапана | 1 | Заявка |
| 35 | 5340.1011055-10 | : ‹ Клапан дифференциальный | 1 | Заявка |
| 36 | 5340.1013601-10 | - ‹ Корпус сервисного модуля | 1 | Заявка |
| 37 | 313457-П2 | - - Штифт 8х12 | 2 | Заявка |

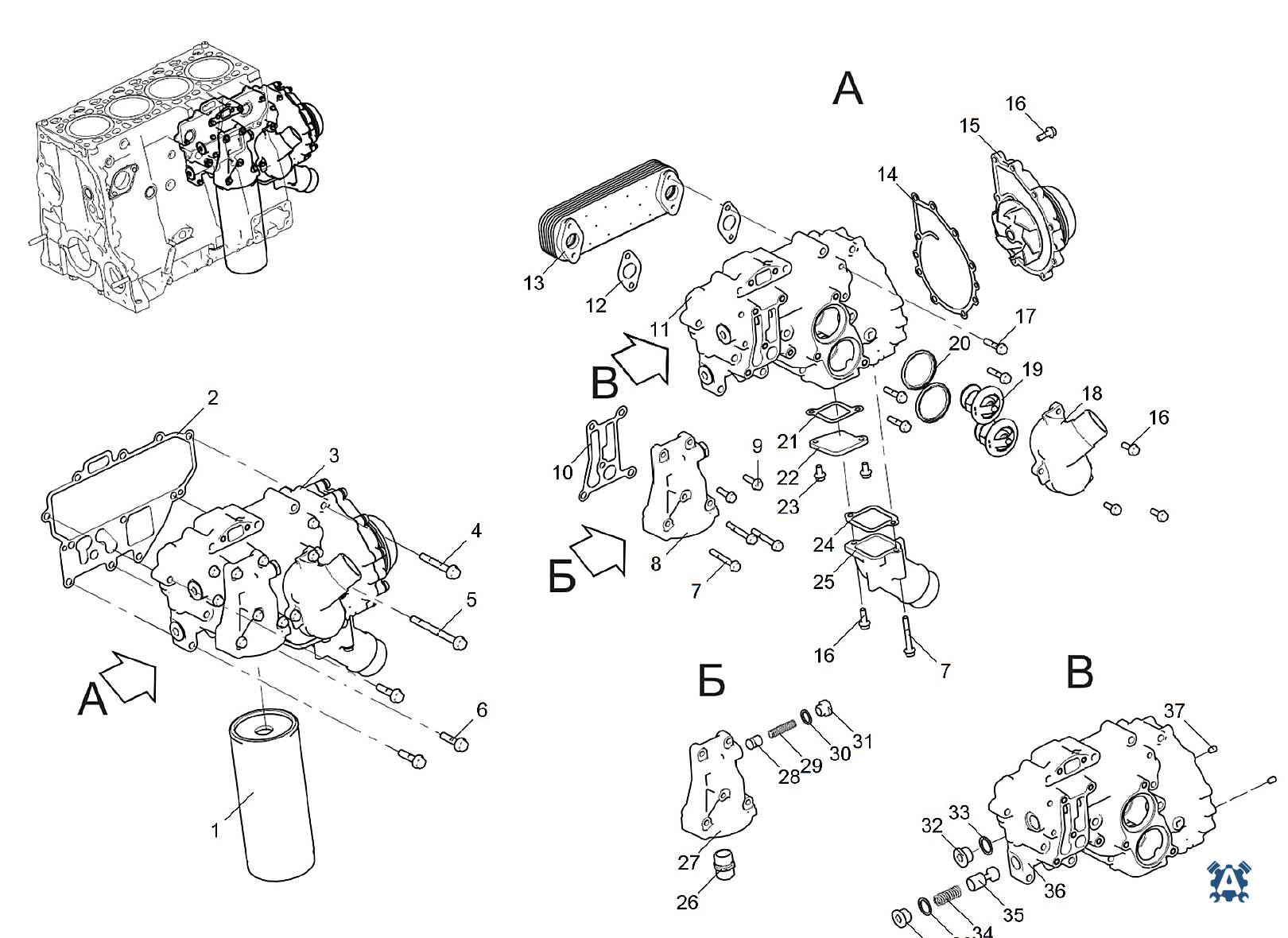

Схема 33 — Модуль сервисный (для двигателя ЯМЗ-5341-10)
Схема 33 · исходный лист 65 · спецификация 64
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1012075 | Фильтр масляный \// 11 102С | 1 | Заявка |
| 2 | 5340.1013682-10 | Прокладка сервисного модуля | 1 | Заявка |
| 3 | 5340.1013590-10 | Модуль сервисный | 1 | Заявка |
| 4 | 8.9177 | Болт М10-69х80-8.8 9990002637 (см. 8.9206) | 7 | Заявка |
| 5 | 8.9347 | Болт М10-69х120-8.8 (см. 8.9206) | 1 | Заявка |
| 6 | 8.9245 | Болт М10-69х45-8.8 9990002631 (см. 8.9206) | 3 | Заявка |
| 7 | 8.9110 | Болт М8-609х60-8.8 9990002546 (см. 8.9089) | 4 | Заявка |
| 8 | 5340.1012012 | Корпус масляного фильтра с клапаном теплообменника | 1 | Заявка |
| 9 | 8.9064 | - Болт М8-69х30-8.8 9990002540 (см. 8.9089) | 2 | Заявка |
| 10 | 5340.1012100 | - Прокладка корпуса масляного фильтра | 1 | Заявка |
| 11 | 5340.1013600-10 | Модуль сервисный | 1 | Заявка |
| 12 | 5340.1013684 | - Прокладка теплопередающего элемента | 2 | Заявка |
| 13 | 5340.1013650 | : Элемент теплопередающий | 1 | Заявка |
| 14 | 5340.1307048 | Прокладка водяного насоса | 1 | Заявка |
| 15 | 536.1307010-10 | Насос водяной | 1 | Заявка |
| 16 | 8.9062 | - Болт М8-69х25-8.8 9990002539 (см. 8.9089) | 13 | Заявка |
| 17 | 8.9094 | - Болт М8-69х40-8.8 9990002542 (см. 8.9089) | 4 | Заявка |
| 18 | 5340.1303130-10 | Патрубок отводящий | 1 | Заявка |
| 19 | 8.8831 | или 8.8832 * Термостат ТС 107-1306100-05М или Термостат Т | 2 | Заявка |
| 20 | 658.1306054-01 | Уплотнитель термостата | 2 | Заявка |
| 21 | 5340.1013762-10 | - Прокладка | 1 | Заявка |
| 22 | 5340.1013758-10 | Заглушка | 1 | Заявка |
| 23 | 8.9089 | - Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 24 | 5340.1303121-10 | Прокладка патрубка | 1 | Заявка |
| 25 | 5340.1303208-10 | Патрубок подводящий | 1 | Заявка |
| 26 | 5340.1012127 | ‹ Штуцер | 1 | Заявка |
| 27 | 5340.1012020 | ‚ ‚ Корпус масляного фильтра | 1 | Заявка |
| 28 | 840.1011364 | Клапан | 1 | Заявка |
| 29 | 5340.1013397 | : * Пружина перепускного клапана теплообменника | 1 | Заявка |
| 30 | 236-1011371 | ‚ Прокладка | 1 | Заявка |
| 31 | 5340.1013629 | : ‹ Пробка клапана | 1 | Заявка |
| 32 | 316186-П29 | : ‹ Пробка М24х1,5 | 2 | Заявка |
| 33 | 312768-П | ‹ Прокладка 24х30х2 МНЗ138-62 | 2 | Заявка |
| 34 | 5340.1011057-10 | ‹ Пружина дифференциального клапана | 1 | Заявка |
| 35 | 5340.1011055-10 | : ‹ Клапан дифференциальный | 1 | Заявка |
| 36 | 5340.1013601-10 | - ‹ Корпус сервисного модуля | 1 | Заявка |
| 37 | 313457-П2 | - - Штифт 8х12 | 2 | Заявка |

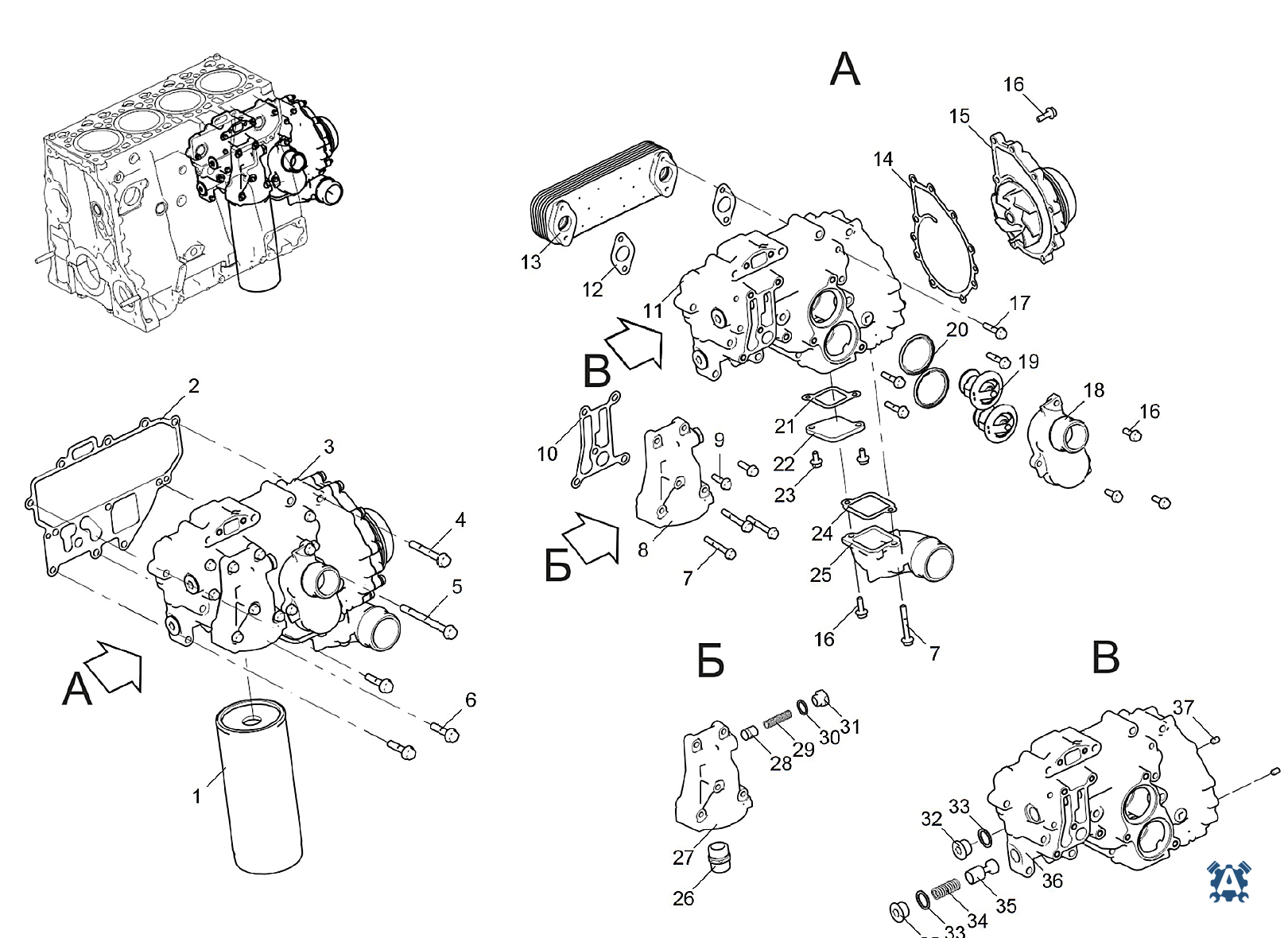

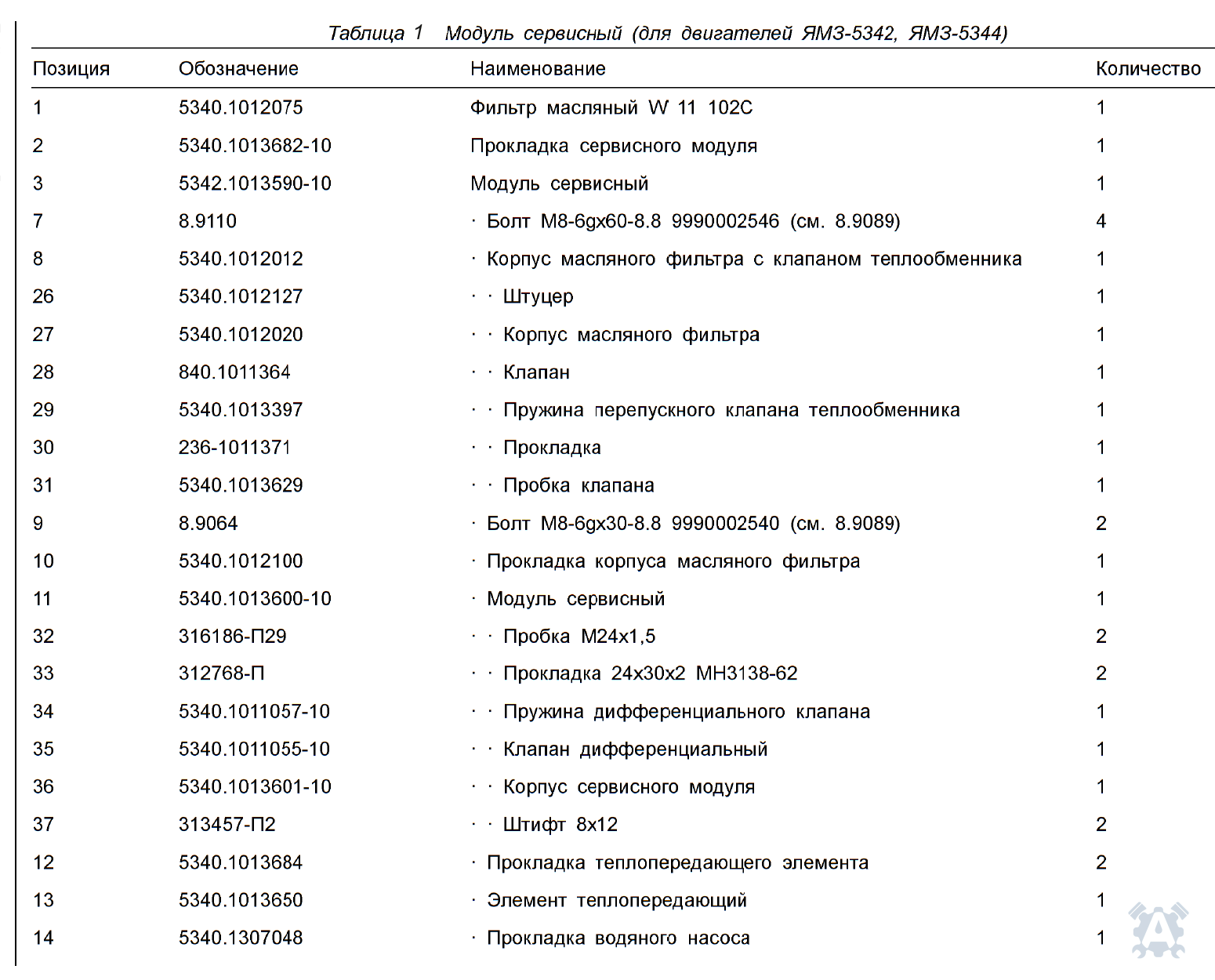

Схема 34 — Модуль сервисный (для двигателей ЯМЗ-5342, ЯМЗ-5344)
Схема 34 · исходный лист 67 · спецификация 66
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1012075 | Фильтр масляный \// 11 102С | 1 | Заявка |
| 2 | 5340.1013682-10 | Прокладка сервисного модуля | 1 | Заявка |
| 3 | 5342.1013590-10 | Модуль сервисный | 1 | Заявка |
| 4 | 8.9177 | Болт М10-69х80-8.8 9990002637 (см. 8.9206) | 7 | Заявка |
| 5 | 8.9347 | Болт М10-69х120-8.8 (см. 8.9206) | 1 | Заявка |
| 6 | 8.9245 | Болт М10-69х45-8.8 9990002631 (см. 8.9206) | 3 | Заявка |
| 7 | 8.9110 | Болт М8-609х60-8.8 9990002546 (см. 8.9089) | 4 | Заявка |
| 8 | 5340.1012012 | Корпус масляного фильтра с клапаном теплообменника | 1 | Заявка |
| 9 | 8.9064 | - Болт М8-69х30-8.8 9990002540 (см. 8.9089) | 2 | Заявка |
| 10 | 5340.1012100 | - Прокладка корпуса масляного фильтра | 1 | Заявка |
| 11 | 5340.1013600-10 | Модуль сервисный | 1 | Заявка |
| 12 | 5340.1013684 | - Прокладка теплопередающего элемента | 2 | Заявка |
| 13 | 5340.1013650 | : Элемент теплопередающий | 1 | Заявка |
| 14 | 5340.1307048 | Прокладка водяного насоса | 1 | Заявка |
| 15 | 536.1307010-10 | Насос водяной | 1 | Заявка |
| 16 | 8.9062 | - Болт М8-69х25-8.8 9990002539 (см. 8.9089) | 13 | Заявка |
| 17 | 8.9094 | - Болт М8-69х40-8.8 9990002542 (см. 8.9089) | 4 | Заявка |
| 18 | 5342.1303130-10 | Патрубок отводящий | 1 | Заявка |
| 19 | 8.8831 | Термостат ТС 107-1306100-05М или Термостат Т | 2 | Заявка |
| 20 | 658.1306054-01 | Уплотнитель термостата | 2 | Заявка |
| 21 | 5340.1013762-10 | - Прокладка | 1 | Заявка |
| 22 | 5340.1013758-10 | Заглушка | 1 | Заявка |
| 23 | 8.9089 | - Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 24 | 5340.1303121-10 | Прокладка патрубка | 1 | Заявка |
| 25 | 5342.1303208-10 | Патрубок подводящий | 1 | Заявка |
| 26 | 5340.1012127 | ‹ Штуцер | 1 | Заявка |
| 27 | 5340.1012020 | ‚ ‚ Корпус масляного фильтра | 1 | Заявка |
| 28 | 840.1011364 | Клапан | 1 | Заявка |
| 29 | 5340.1013397 | : * Пружина перепускного клапана теплообменника | 1 | Заявка |
| 30 | 236-1011371 | ‚ Прокладка | 1 | Заявка |
| 31 | 5340.1013629 | : ‹ Пробка клапана | 1 | Заявка |
| 32 | 316186-П29 | : ‹ Пробка М24х1,5 | 2 | Заявка |
| 33 | 312768-П | ‹ Прокладка 24х30х2 МНЗ138-62 | 2 | Заявка |
| 34 | 5340.1011057-10 | ‹ Пружина дифференциального клапана | 1 | Заявка |
| 35 | 5340.1011055-10 | : ‹ Клапан дифференциальный | 1 | Заявка |
| 36 | 5340.1013601-10 | - ‹ Корпус сервисного модуля | 1 | Заявка |
| 37 | 313457-П2 | - - Штифт 8х12 | 2 | Заявка |

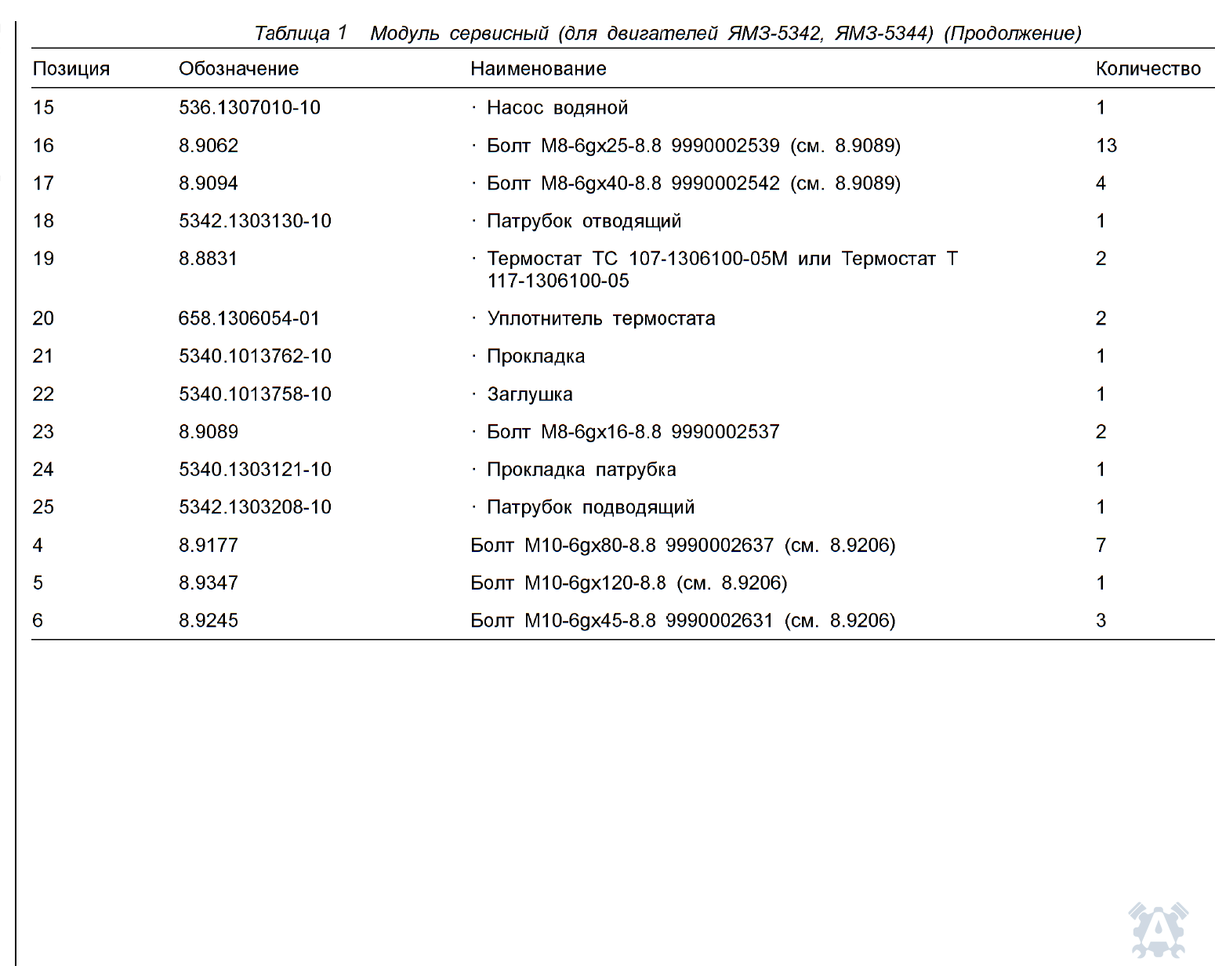

Схема 35 — Модуль сервисный (для двигателей ЯМЗ-5342, ЯМЗ-5344)
Схема 35 · исходный лист 69 · спецификация 68
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1012075 | Фильтр масляный \// 11 102С | 1 | Заявка |
| 2 | 5340.1013682-10 | Прокладка сервисного модуля | 1 | Заявка |
| 3 | 5342.1013590-10 | Модуль сервисный | 1 | Заявка |
| 4 | 8.9177 | Болт М10-69х80-8.8 9990002637 (см. 8.9206) | 7 | Заявка |
| 5 | 8.9347 | Болт М10-69х120-8.8 (см. 8.9206) | 1 | Заявка |
| 6 | 8.9245 | Болт М10-69х45-8.8 9990002631 (см. 8.9206) | 3 | Заявка |
| 7 | 8.9110 | Болт М8-609х60-8.8 9990002546 (см. 8.9089) | 4 | Заявка |
| 8 | 5340.1012012 | Корпус масляного фильтра с клапаном теплообменника | 1 | Заявка |
| 9 | 8.9064 | - Болт М8-69х30-8.8 9990002540 (см. 8.9089) | 2 | Заявка |
| 10 | 5340.1012100 | - Прокладка корпуса масляного фильтра | 1 | Заявка |
| 11 | 5340.1013600-10 | Модуль сервисный | 1 | Заявка |
| 12 | 5340.1013684 | - Прокладка теплопередающего элемента | 2 | Заявка |
| 13 | 5340.1013650 | : Элемент теплопередающий | 1 | Заявка |
| 14 | 5340.1307048 | Прокладка водяного насоса | 1 | Заявка |
| 15 | 536.1307010-10 | Насос водяной | 1 | Заявка |
| 16 | 8.9062 | - Болт М8-69х25-8.8 9990002539 (см. 8.9089) | 13 | Заявка |
| 17 | 8.9094 | - Болт М8-69х40-8.8 9990002542 (см. 8.9089) | 4 | Заявка |
| 18 | 5342.1303130-10 | Патрубок отводящий | 1 | Заявка |
| 19 | 8.8831 | Термостат ТС 107-1306100-05М или Термостат Т | 2 | Заявка |
| 20 | 658.1306054-01 | Уплотнитель термостата | 2 | Заявка |
| 21 | 5340.1013762-10 | - Прокладка | 1 | Заявка |
| 22 | 5340.1013758-10 | Заглушка | 1 | Заявка |
| 23 | 8.9089 | - Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 24 | 5340.1303121-10 | Прокладка патрубка | 1 | Заявка |
| 25 | 5342.1303208-10 | Патрубок подводящий | 1 | Заявка |
| 26 | 5340.1012127 | ‹ Штуцер | 1 | Заявка |
| 27 | 5340.1012020 | ‚ ‚ Корпус масляного фильтра | 1 | Заявка |
| 28 | 840.1011364 | Клапан | 1 | Заявка |
| 29 | 5340.1013397 | : * Пружина перепускного клапана теплообменника | 1 | Заявка |
| 30 | 236-1011371 | ‚ Прокладка | 1 | Заявка |
| 31 | 5340.1013629 | : ‹ Пробка клапана | 1 | Заявка |
| 32 | 316186-П29 | : ‹ Пробка М24х1,5 | 2 | Заявка |
| 33 | 312768-П | ‹ Прокладка 24х30х2 МНЗ138-62 | 2 | Заявка |
| 34 | 5340.1011057-10 | ‹ Пружина дифференциального клапана | 1 | Заявка |
| 35 | 5340.1011055-10 | : ‹ Клапан дифференциальный | 1 | Заявка |
| 36 | 5340.1013601-10 | - ‹ Корпус сервисного модуля | 1 | Заявка |
| 37 | 313457-П2 | - - Штифт 8х12 | 2 | Заявка |

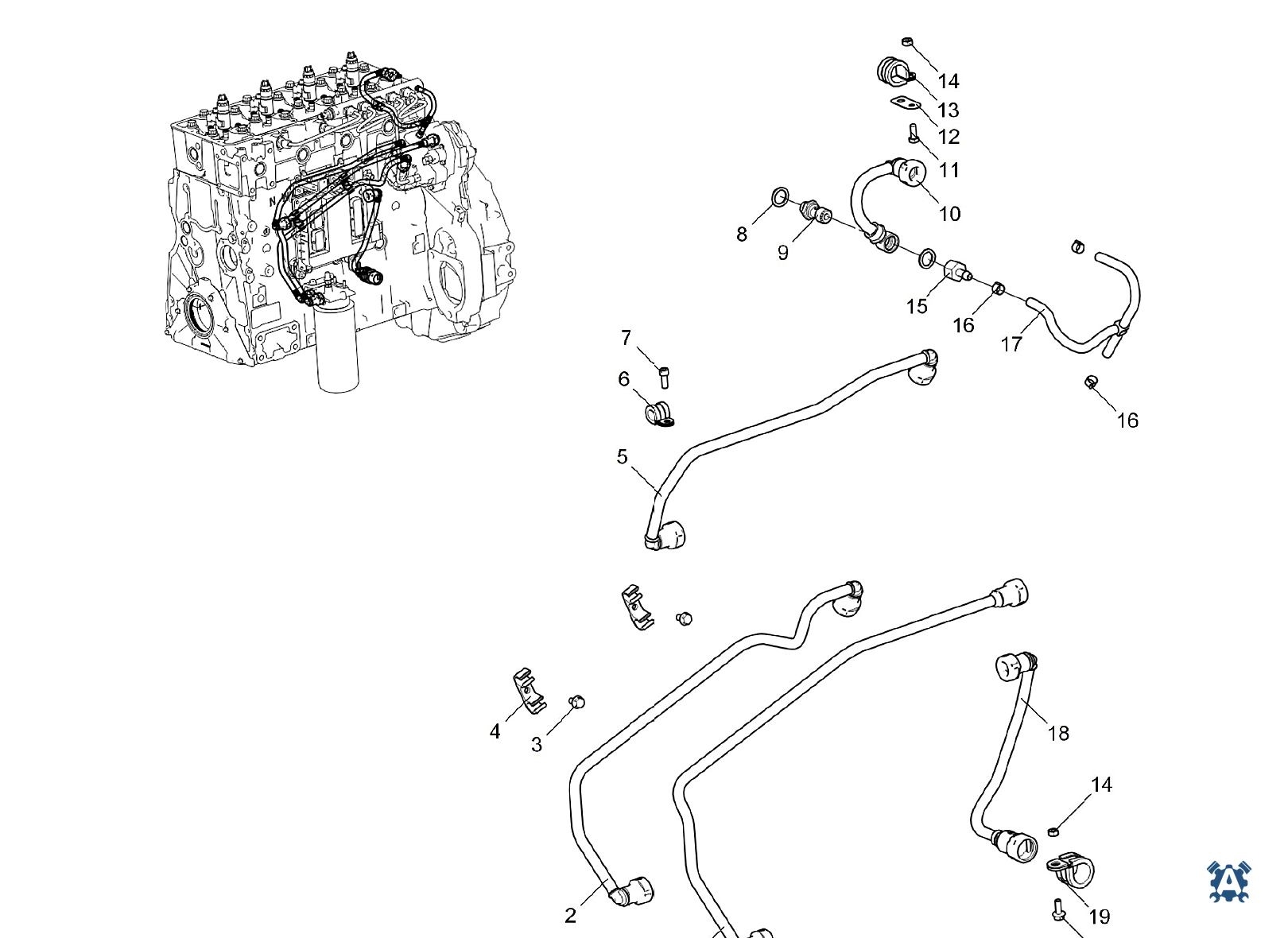

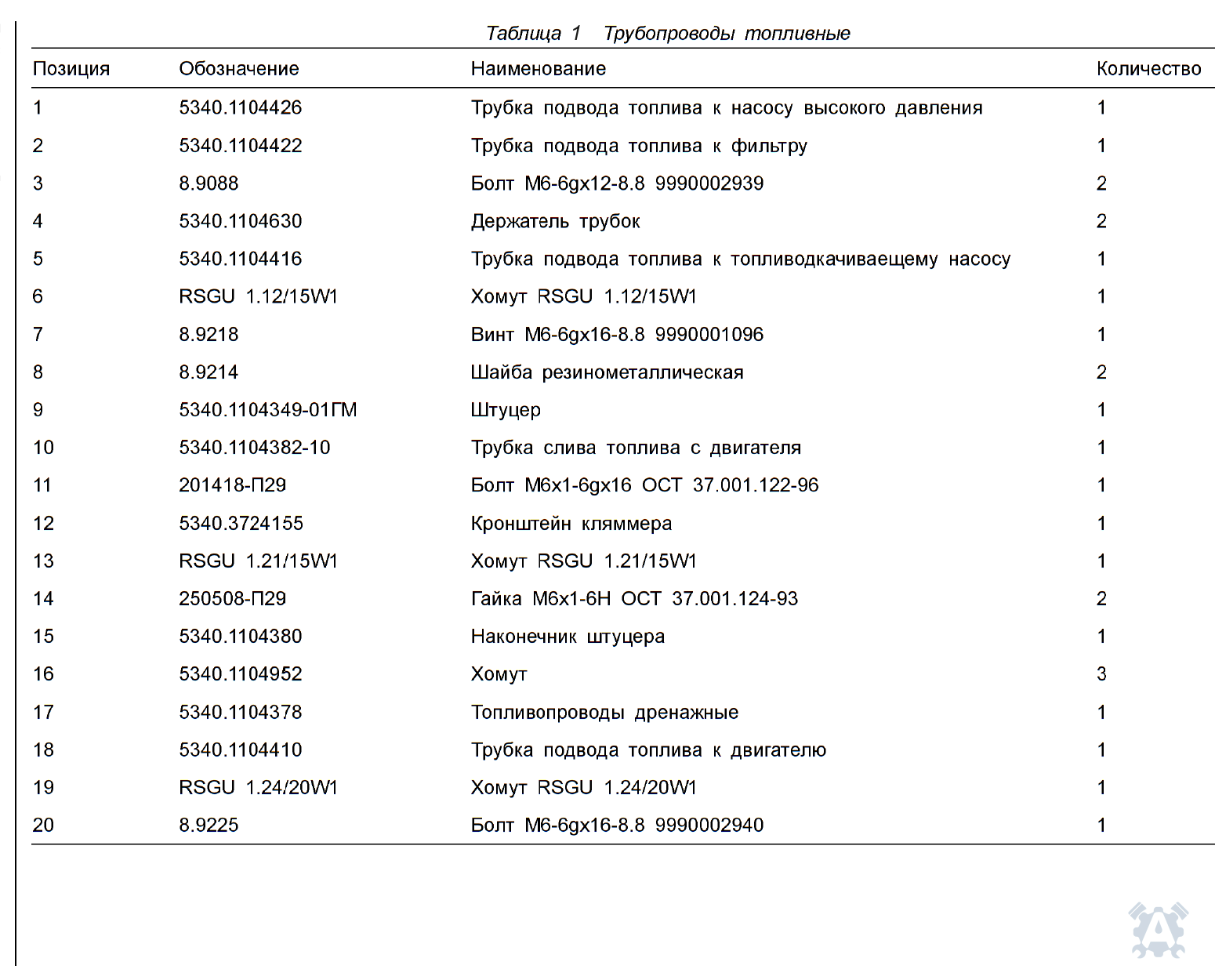

Схема 36 — Трубопроводы топливные
Схема 36 · исходный лист 71 · спецификация 70
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1104426 | Трубка подвода топлива к насосу высокого давления | 1 | Заявка |
| 2 | 5340.1104422 | Трубка подвода топлива к фильтру | 1 | Заявка |
| 3 | 8.9088 | Болт Мб-69х12-8.8 9990002939 | 2 | Заявка |
| 4 | 5340.1104630 | Держатель трубок | 2 | Заявка |
| 5 | 5340.1104416 | Трубка подвода топлива к топливодкачиваещему насосу | 1 | Заявка |
| 6 | В$СУ | 1.1215\/И Хомут В$СИ 1.12/15\И | 1 | Заявка |
| 7 | 8.9218 | Винт Мб-69х16-8.8 9990001096 | 1 | Заявка |
| 8 | 8.9214 | Шайба резинометаллическая | 2 | Заявка |
| 9 | 5340.1104349-01 | ГМ Штуцер | 1 | Заявка |
| 10 | 5340.1104382-10 | Трубка слива топлива с двигателя | 1 | Заявка |
| 11 | 201418-П29 | Болт Мбх1-69х16 ОСТ 37.001.122-96 | 1 | Заявка |
| 12 | 5340.3724155 | Кронштейн кляммера | 1 | Заявка |
| 13 | В$СУ | 1.21/5\/ Хомут В$СУИ 1.21/15\/ | 1 | Заявка |
| 14 | 250508-П29 | Гайка М6х1-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 15 | 5340.1104380 | Наконечник штуцера | 1 | Заявка |
| 16 | 5340.1104952 | Хомут | 3 | Заявка |
| 17 | 5340.1104378 | Топливопроводы дренажные | 1 | Заявка |
| 18 | 5340.1104410 | Трубка подвода топлива к двигателю | 1 | Заявка |
| 19 | В$СУ | 1.24/20\/ Хомут В$СОИ 1.24/20\/ | 1 | Заявка |
| 20 | 8.9225 | Болт Мб-69х16-8.8 9990002940 | 1 | Заявка |

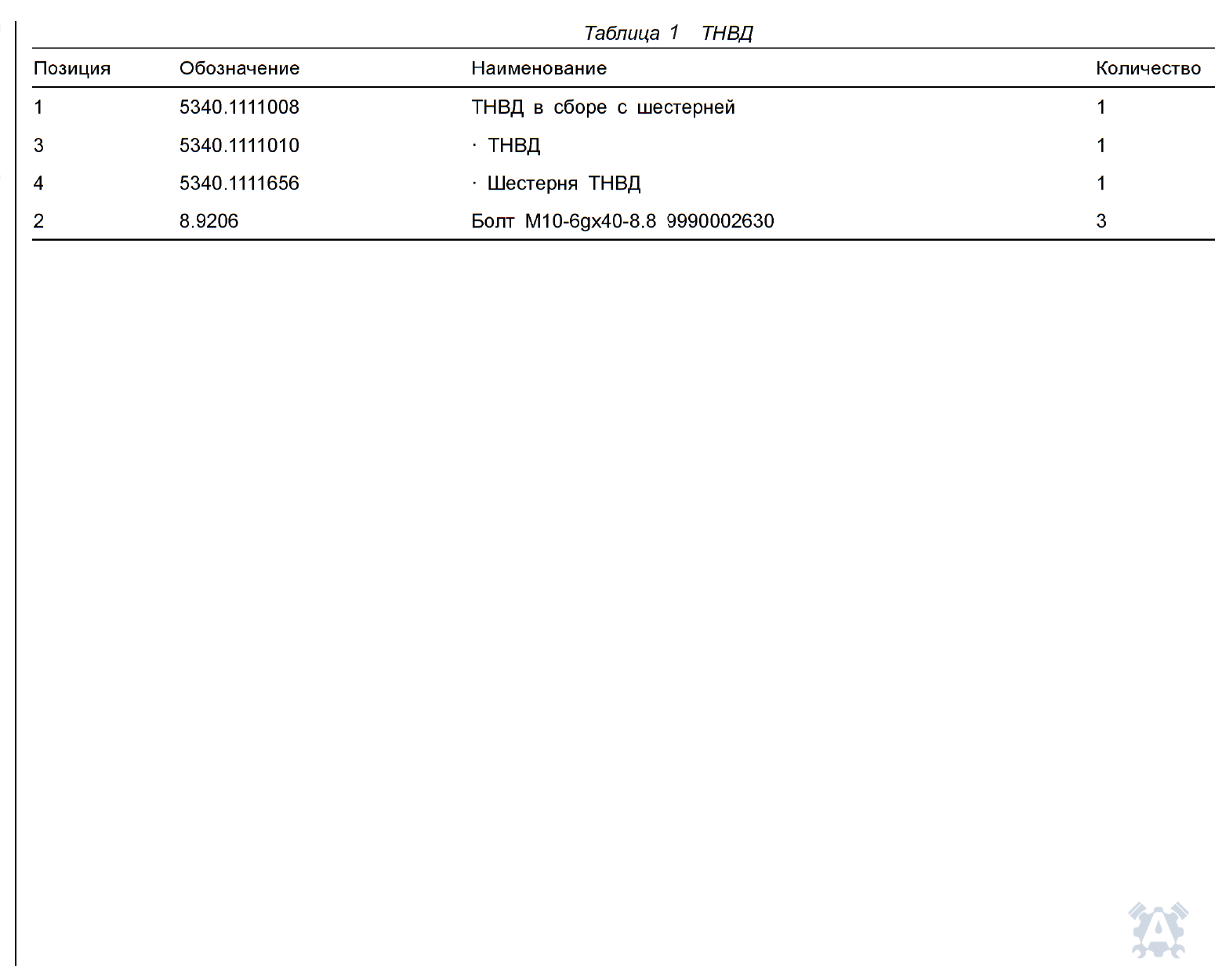

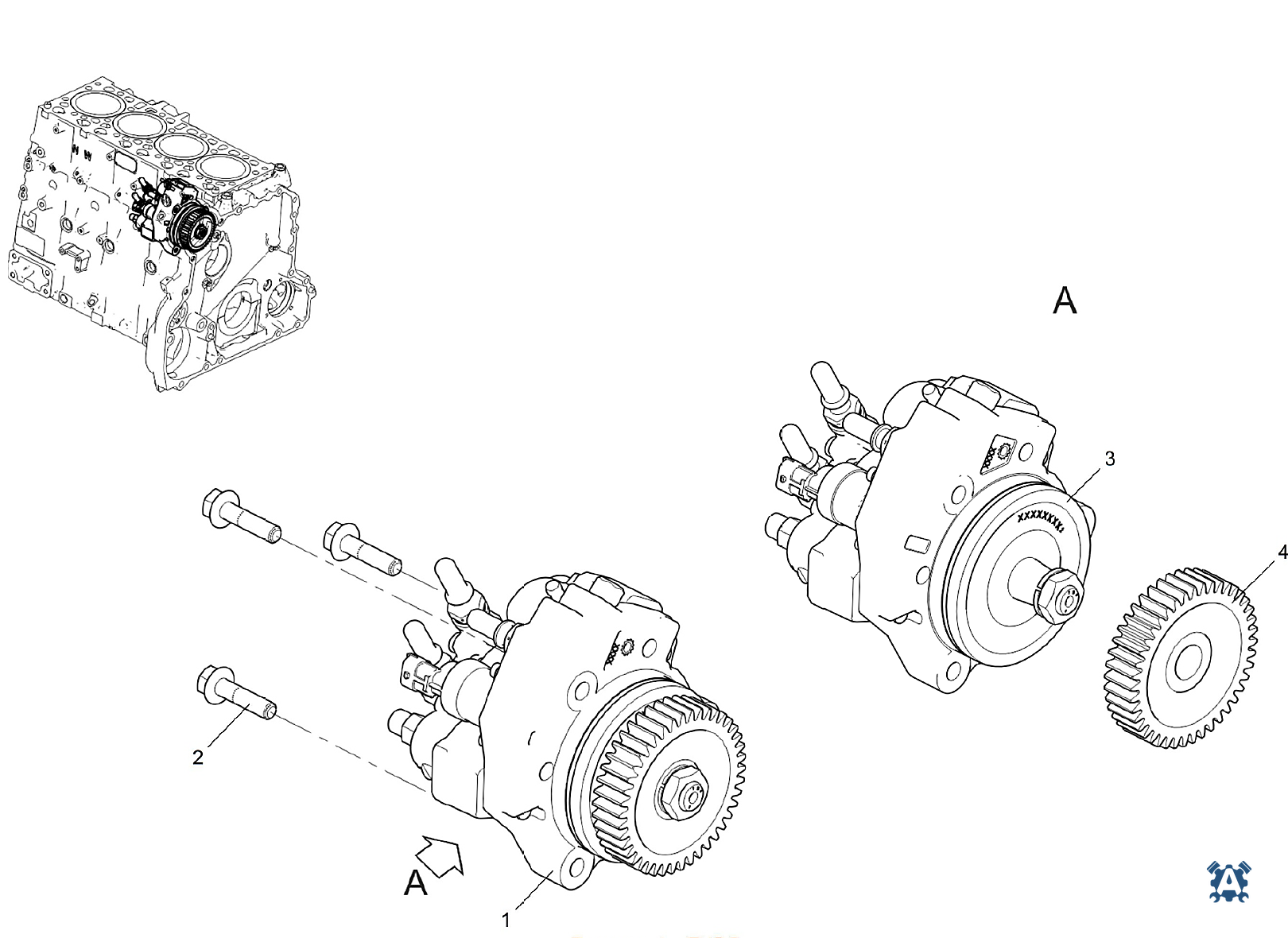

Схема 37 — ТНВД
Схема 37 · исходный лист 73 · спецификация 72

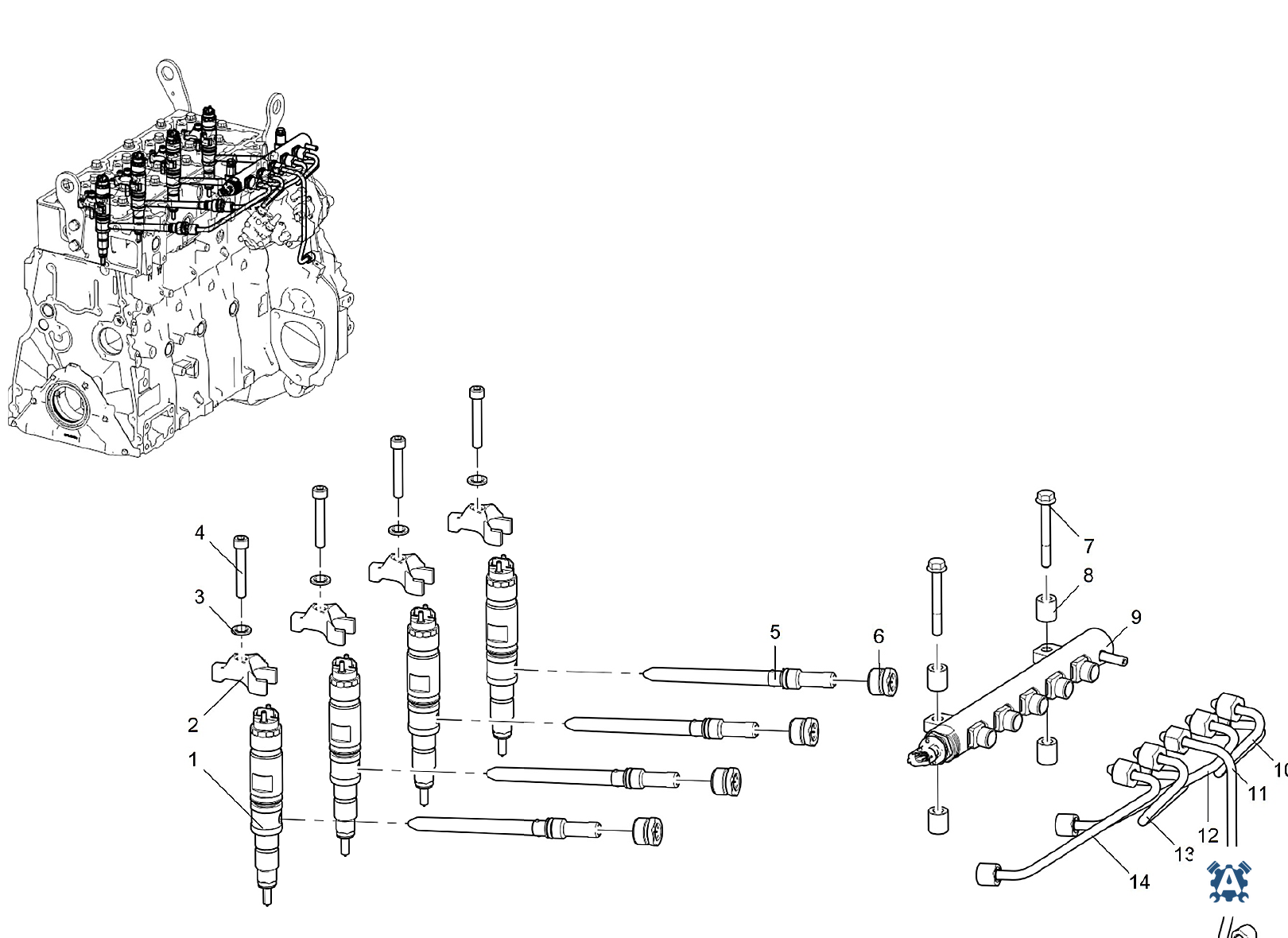

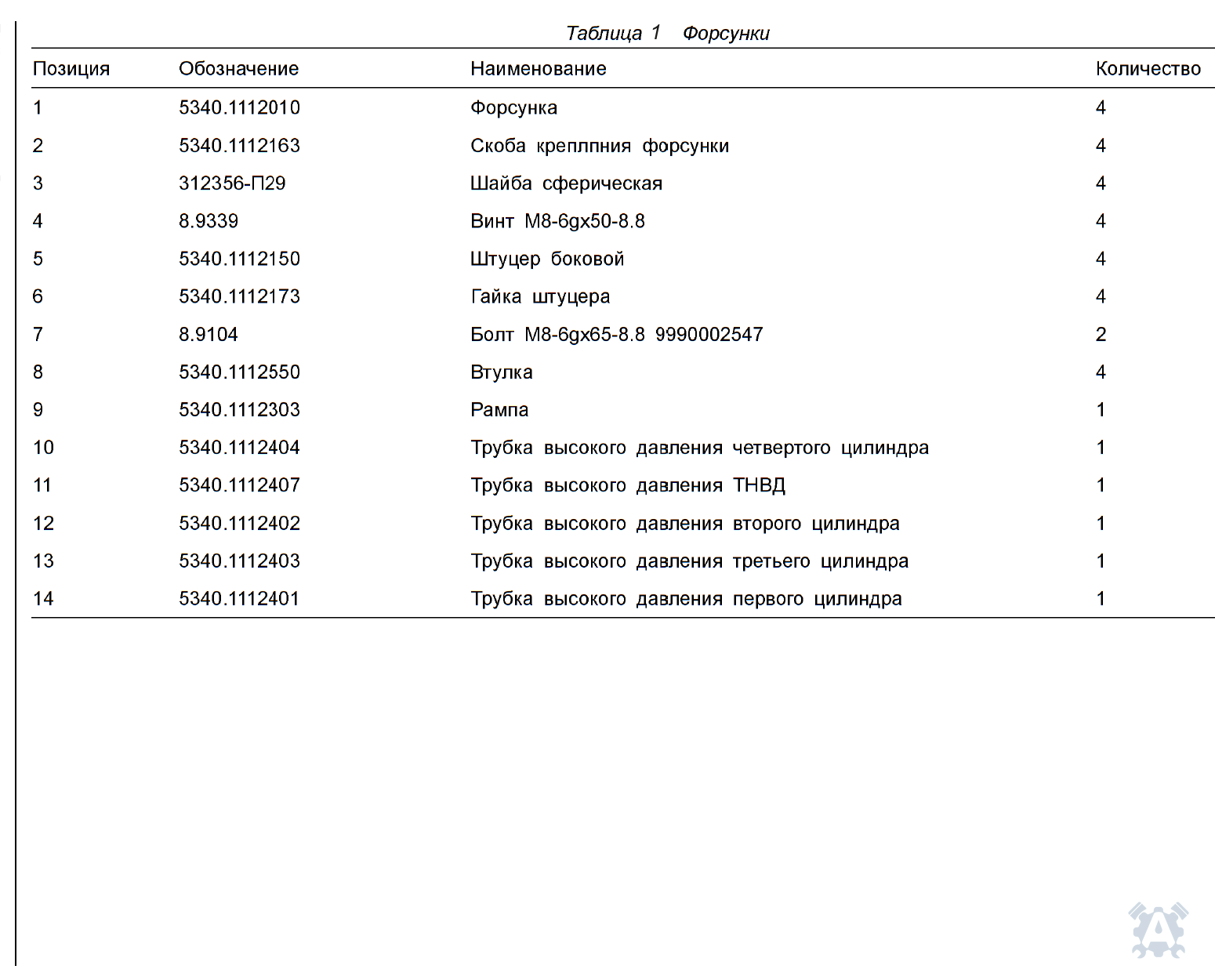

Схема 38 — Форсунки
Схема 38 · исходный лист 75 · спецификация 74
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1112010 | Форсунка | 4 | Заявка |
| 2 | 5340.1112163 | Скоба креплпния форсунки | 4 | Заявка |
| 3 | 312356-П29 | Шайба сферическая | 4 | Заявка |
| 4 | 8.9339 | Винт М8-69х50-8.8 | 4 | Заявка |
| 5 | 5340.1112150 | Штуцер боковой | 4 | Заявка |
| 6 | 5340.1112173 | Гайка штуцера | 4 | Заявка |
| 7 | 8.9104 | Болт М8-69х65-8.8 9990002547 | 2 | Заявка |
| 8 | 5340.1112550 | Втулка | 4 | Заявка |
| 9 | 5340.1112303 | Рампа | 1 | Заявка |
| 10 | 5340.1112404 | Трубка высокого давления четвертого цилиндра | 1 | Заявка |
| 11 | 5340.1112407 | Трубка высокого давления ТНВД | 1 | Заявка |
| 12 | 5340.1112402 | Трубка высокого давления второго цилиндра | 1 | Заявка |
| 13 | 5340.1112403 | Трубка высокого давления третьего цилиндра | 1 | Заявка |
| 14 | 5340.1112401 | Трубка высокого давления первого цилиндра | 1 | Заявка |

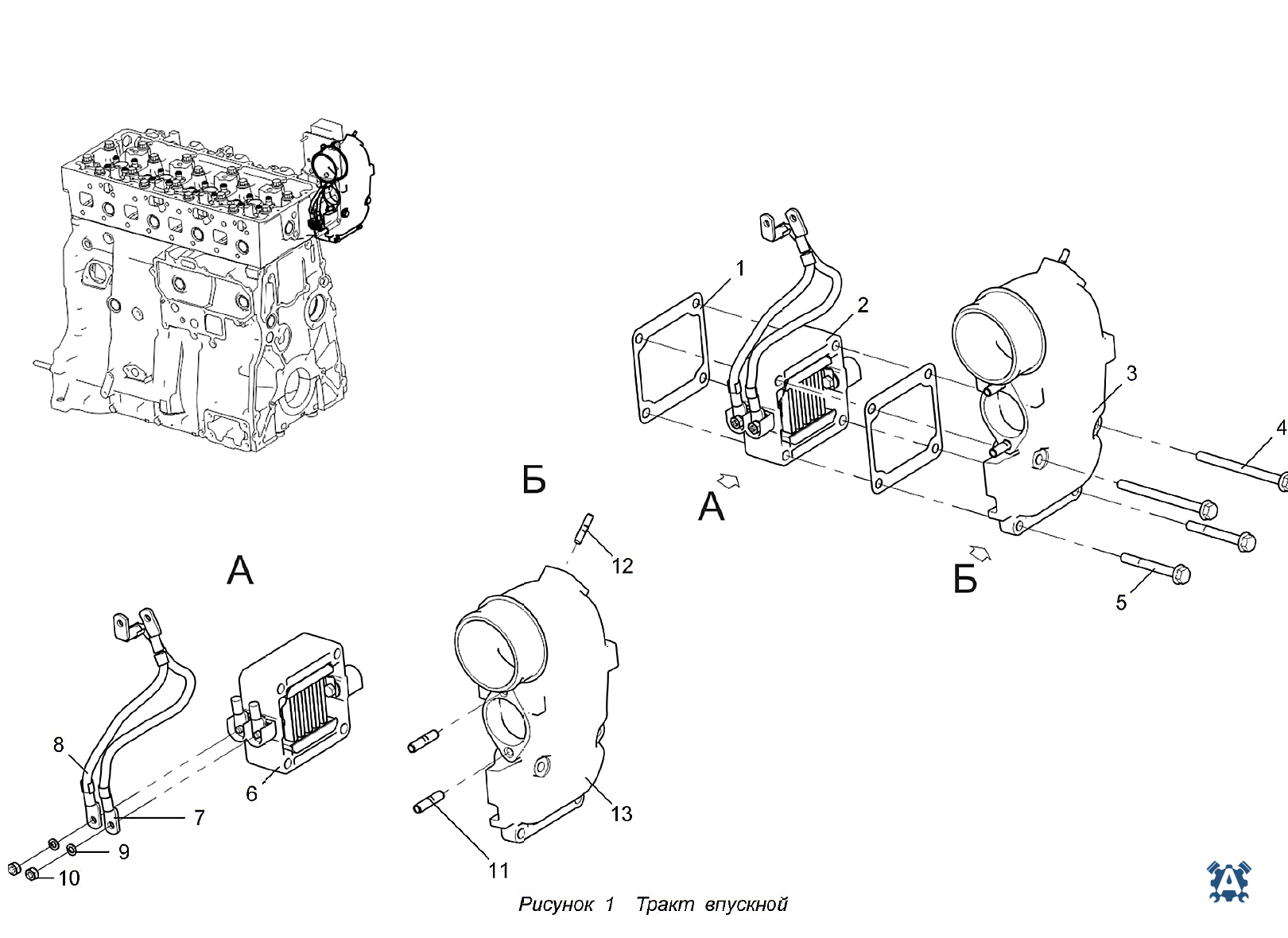

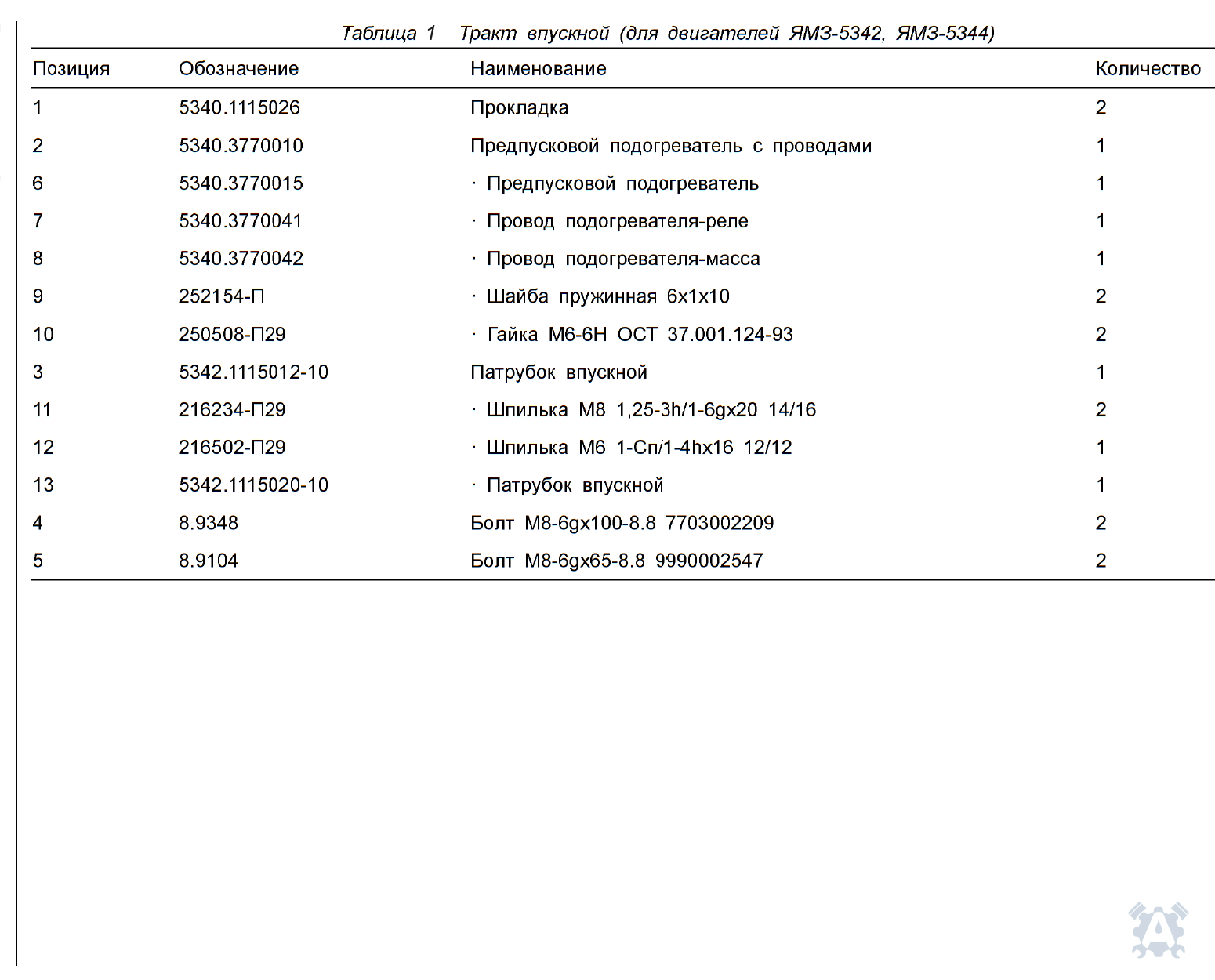

Схема 39 — Тракт впускной (для двигателей ЯМЗ-5342, ЯМЗ-5344)
Схема 39 · исходный лист 77 · спецификация 76
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1115026 | Прокладка | 2 | Заявка |
| 2 | 5340.3770010 | Предпусковой подогреватель с проводами | 1 | Заявка |
| 3 | 5342.1115012-10 | Патрубок впускной | 1 | Заявка |
| 4 | 8.9348 | Болт М8-69х100-8.8 7703002209 | 2 | Заявка |
| 5 | 8.9104 | Болт М8-69х65-8.8 9990002547 | 2 | Заявка |
| 6 | 5340.3770015 | Предпусковой подогреватель | 1 | Заявка |
| 7 | 5340.3770041 | Провод подогревателя-реле | 1 | Заявка |
| 8 | 5340.3770042 | Провод подогревателя-масса | 1 | Заявка |
| 9 | 252154-П | Шайба пружинная 6х1х10 | 2 | Заявка |
| 10 | 250508-П29 | - Гайка Мб-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 11 | 216234-П29 | - Шпилька М8 1,25-3В/1-69х20 14/16 | 2 | Заявка |
| 12 | 216502-П29 | - Шпилька Мб 1-СпЛ-41х16 12/12 | 1 | Заявка |
| 13 | 5342.1115020-10 | - Патрубок впускной | 1 | Заявка |

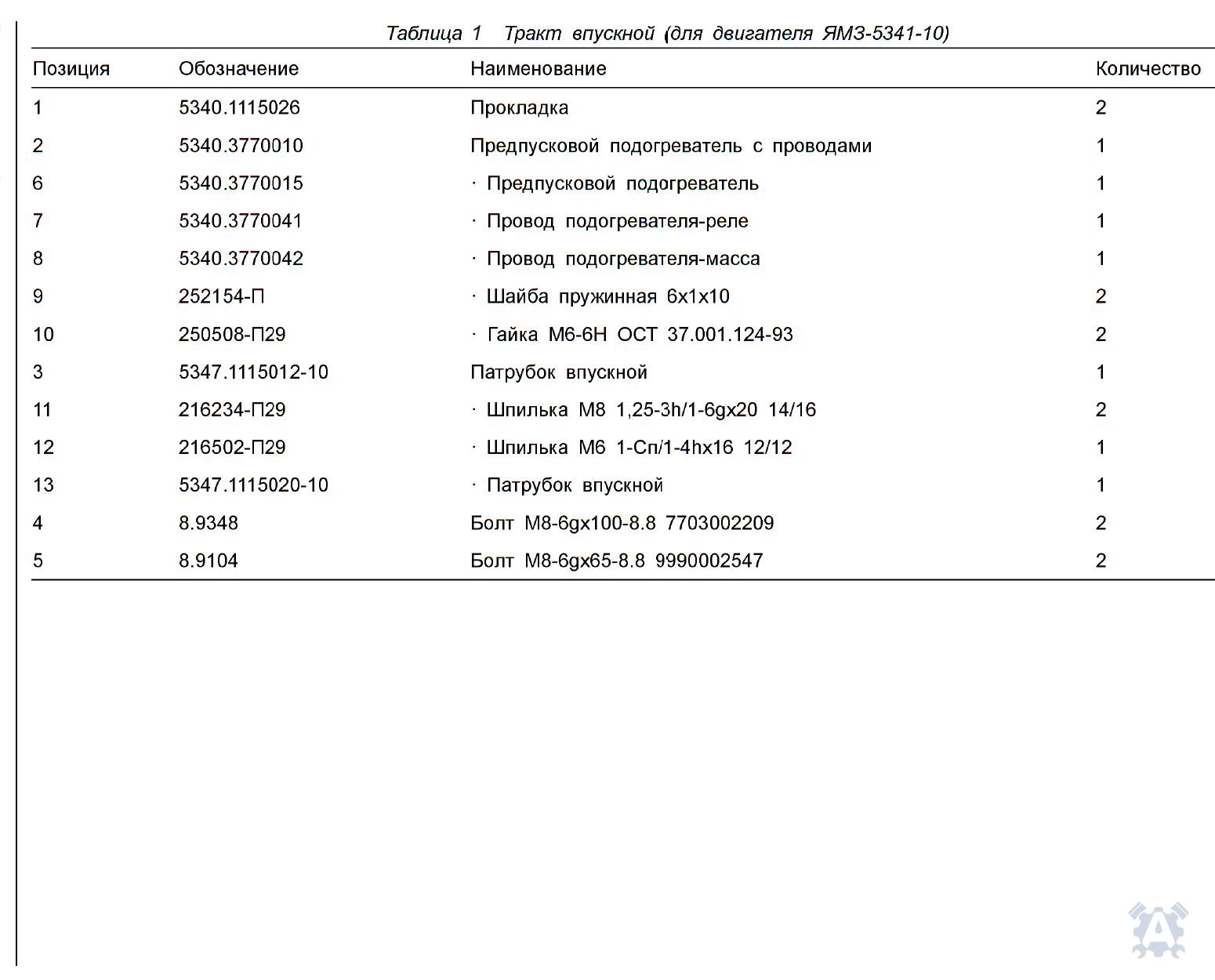

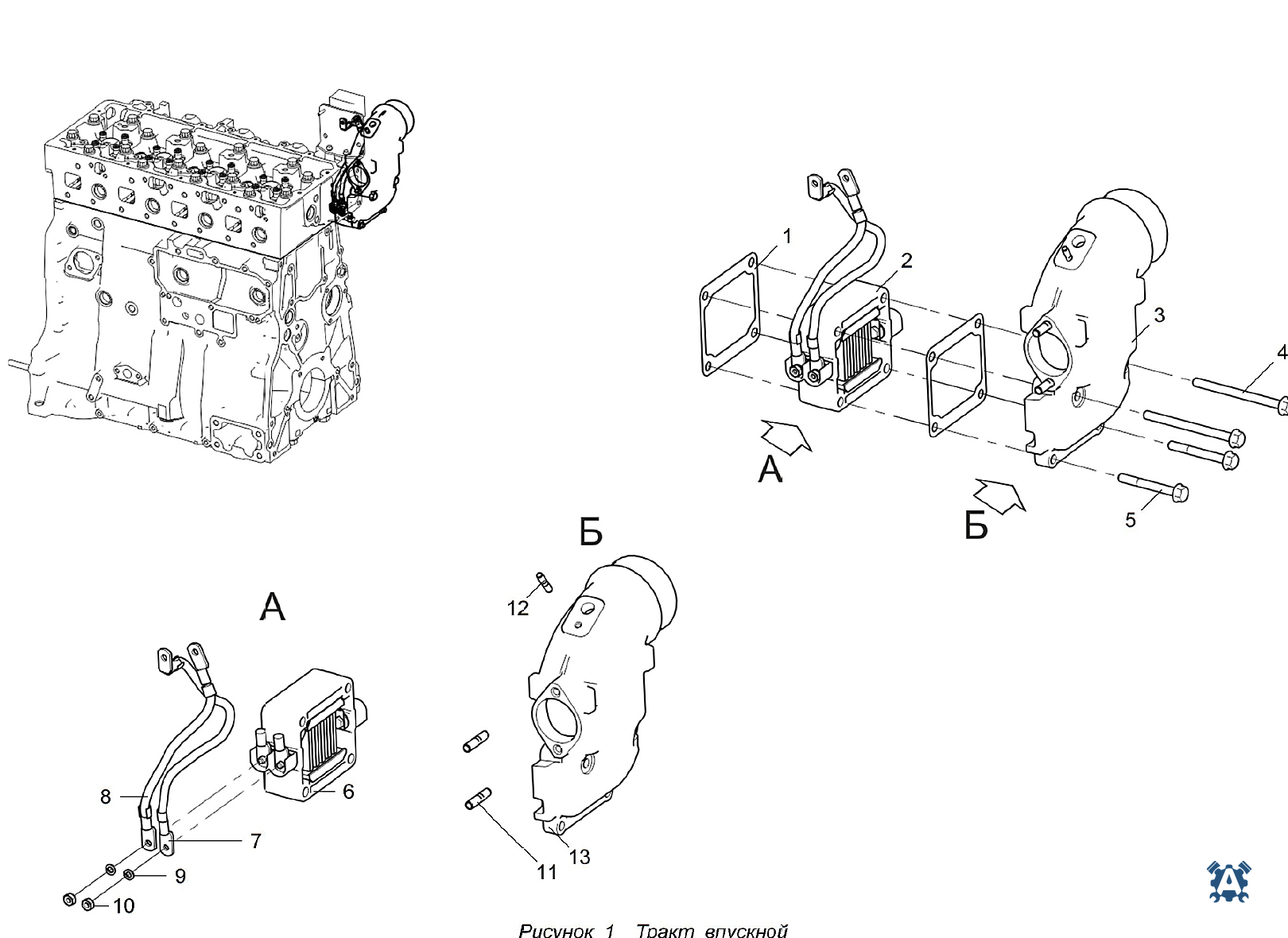

Схема 40 — Тракт впускной (для двигателя ЯМЗ-5341-10)
Схема 40 · исходный лист 79 · спецификация 78
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1115026 | Прокладка | 2 | Заявка |
| 2 | 5340.3770010 | Предпусковой подогреватель с проводами | 1 | Заявка |
| 3 | 5347.1115012-10 | Патрубок впускной | 1 | Заявка |
| 4 | 8.9348 | Болт М8-69х100-8.8 7703002209 | 2 | Заявка |
| 5 | 8.9104 | Болт М8-69х65-8.8 9990002547 | 2 | Заявка |
| 6 | 5340.3770015 | Предпусковой подогреватель | 1 | Заявка |
| 7 | 5340.3770041 | Провод подогревателя-реле | 1 | Заявка |
| 8 | 5340.3770042 | Провод подогревателя-масса | 1 | Заявка |
| 9 | 252154-П | Шайба пружинная 6х1х10 | 2 | Заявка |
| 10 | 250508-П29 | - Гайка Мб-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 11 | 216234-П29 | - Шпилька М8 1,25-3В/1-69х20 14/16 | 2 | Заявка |
| 12 | 216502-П29 | - Шпилька Мб 1-СпЛ-41х16 12/12 | 1 | Заявка |
| 13 | 5347.1115020-10 | - Патрубок впускной | 1 | Заявка |

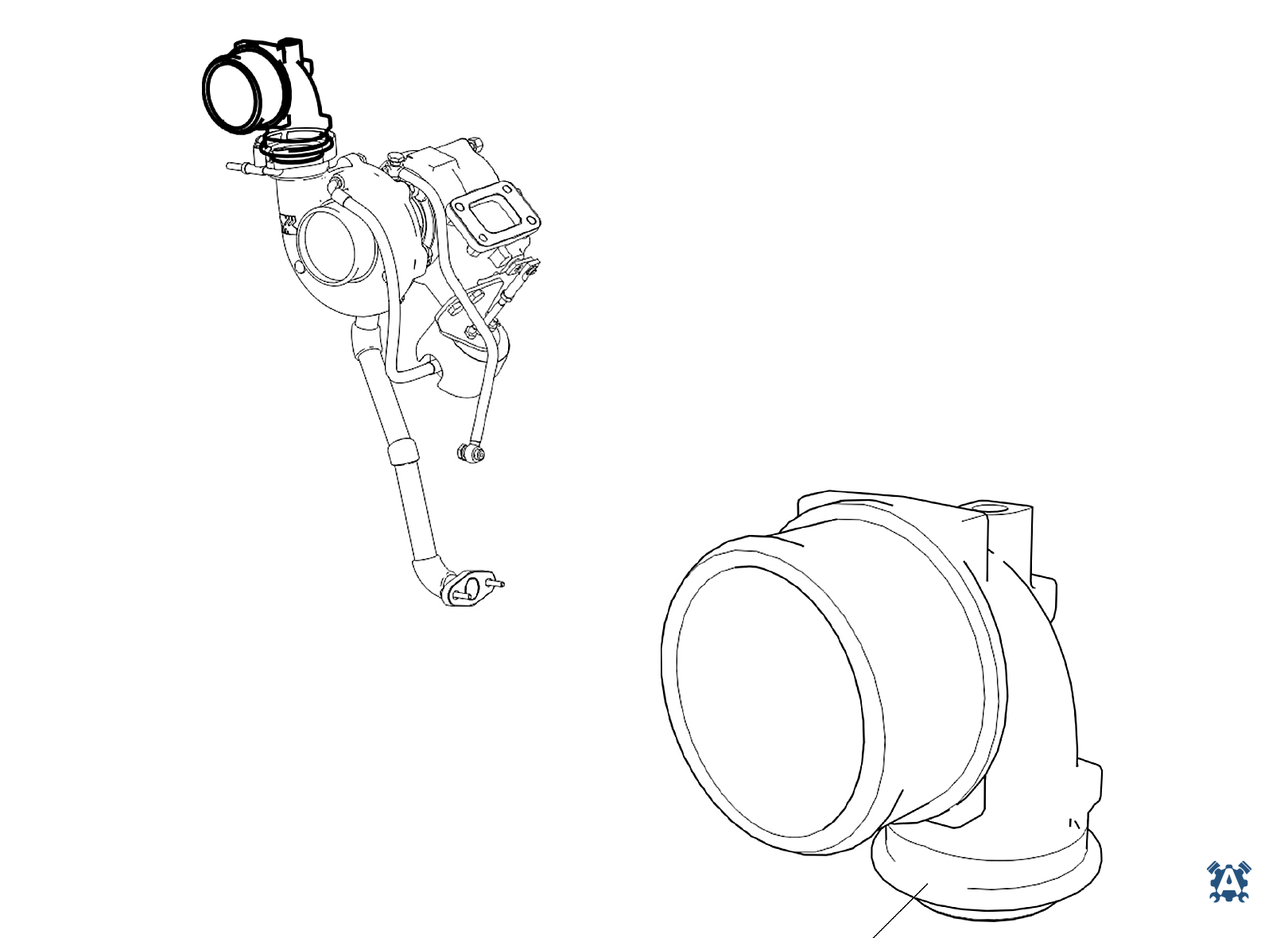

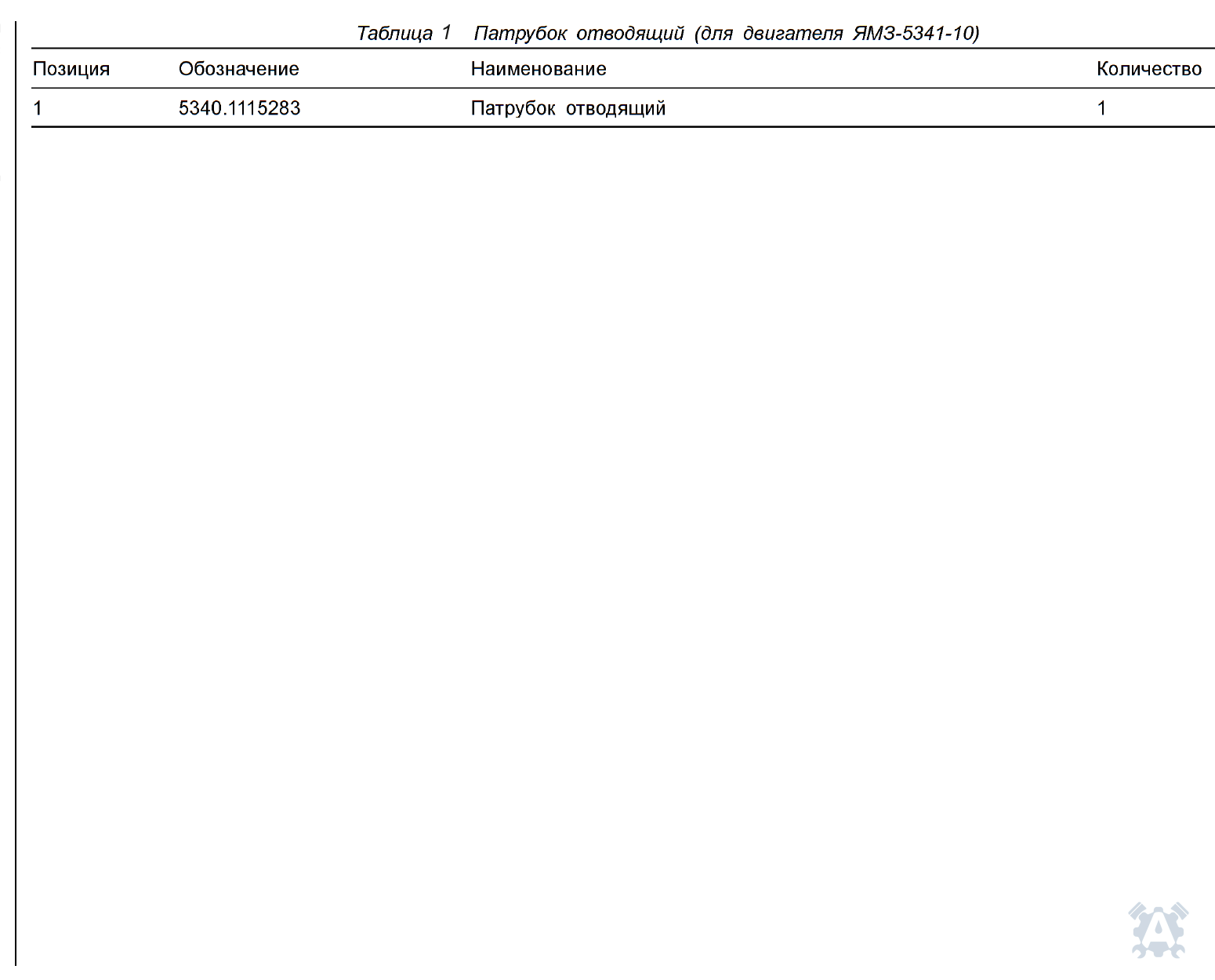

Схема 41 — Патрубок отводящий (для двигателя ЯМЗ-5341-10)
Схема 41 · исходный лист 81 · спецификация 80
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1115283 | Патрубок отводящий | 1 | Заявка |

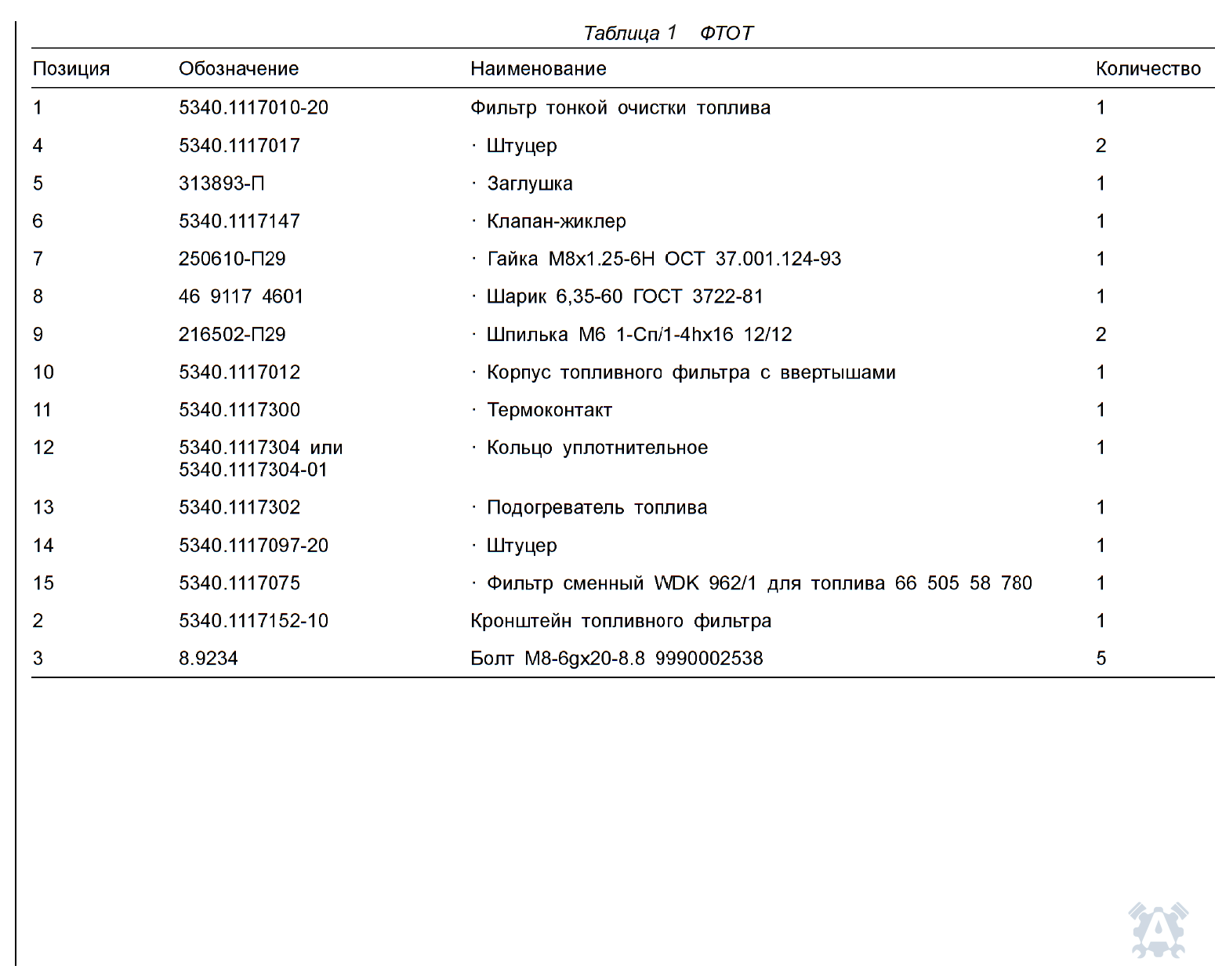

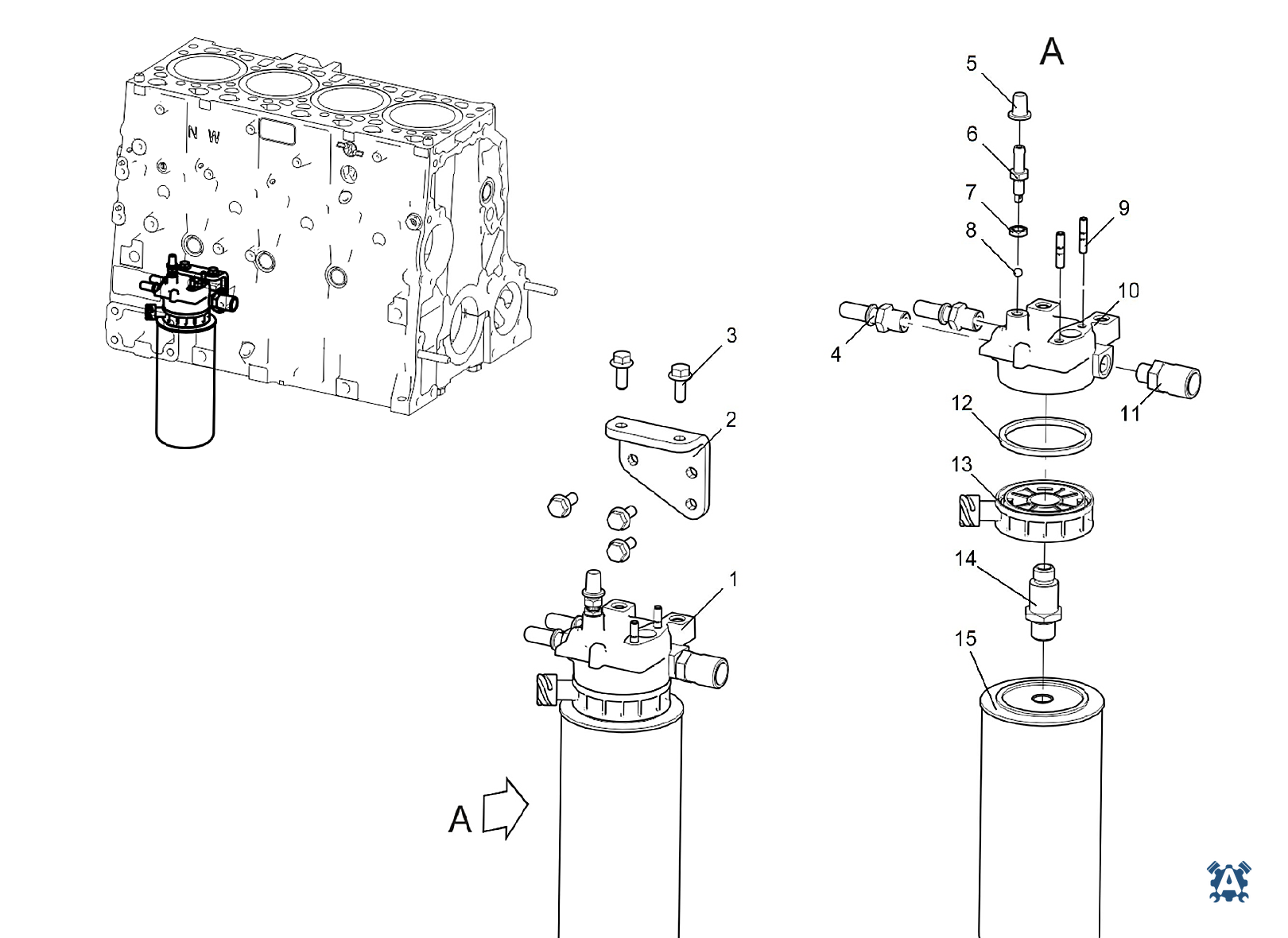

Схема 42 — ФТОТ
Схема 42 · исходный лист 83 · спецификация 82
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1117010-20 | Фильтр тонкой очистки топлива | 1 | Заявка |
| 2 | 5340.1117152-10 | Кронштейн топливного фильтра | 1 | Заявка |
| 3 | 8.9234 | Болт М8-69х20-8.8 9990002538 | 5 | Заявка |
| 4 | 5340.1117017 | - Штуцер | 2 | Заявка |
| 5 | 313893-П | ‹ Заглушка | 1 | Заявка |
| 6 | 5340.1117147 | Клапан-жиклер | 1 | Заявка |
| 7 | 250610-Г129 | Гайка М8х1.25-6Н ОСТ 37.001.124-93 | 1 | Заявка |
| 8 | 46 | 9117 4601 ` Шарик 6,35-60 ГОСТ 3722-81 | 1 | Заявка |
| 9 | 216502-П29 | - Шпилька Мб 1-СпЛ-41х16 12/12 | 2 | Заявка |
| 10 | 5340.1117012 | Корпус топливного фильтра с ввертышами | 1 | Заявка |
| 11 | 5340.1117300 | Термоконтакт | 1 | Заявка |
| 12 | 5340.1117304 | или . Кольцо уплотнительное | 1 | Заявка |
| 13 | 5340.1117302 | Подогреватель топлива | 1 | Заявка |
| 14 | 5340.1117097-20 | - Штуцер | 1 | Заявка |
| 15 | 5340.1117075 | ‹ Фильтр сменный \М\МОК 962/1 для топлива 66 505 58 780 | 1 | Заявка |

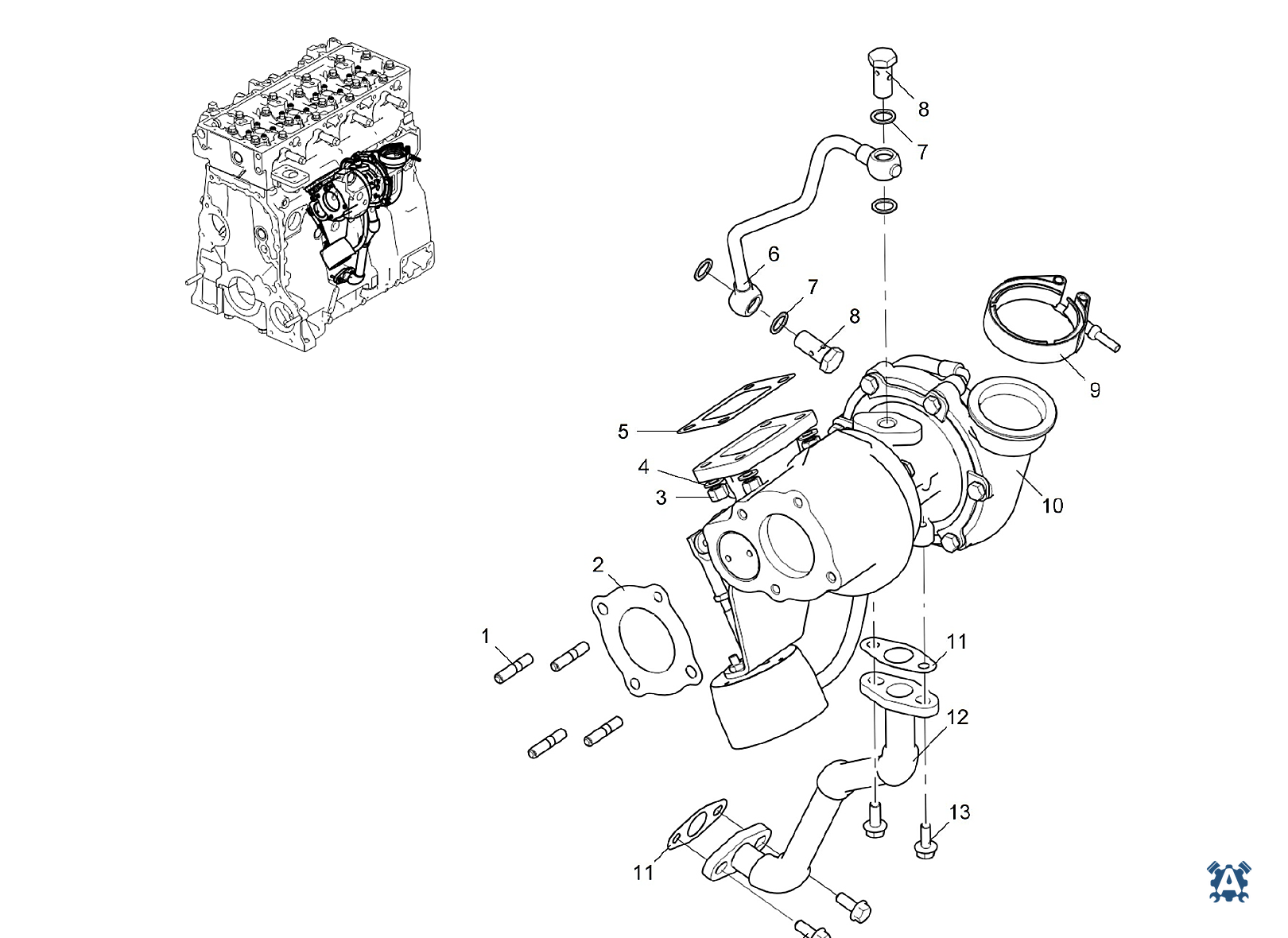

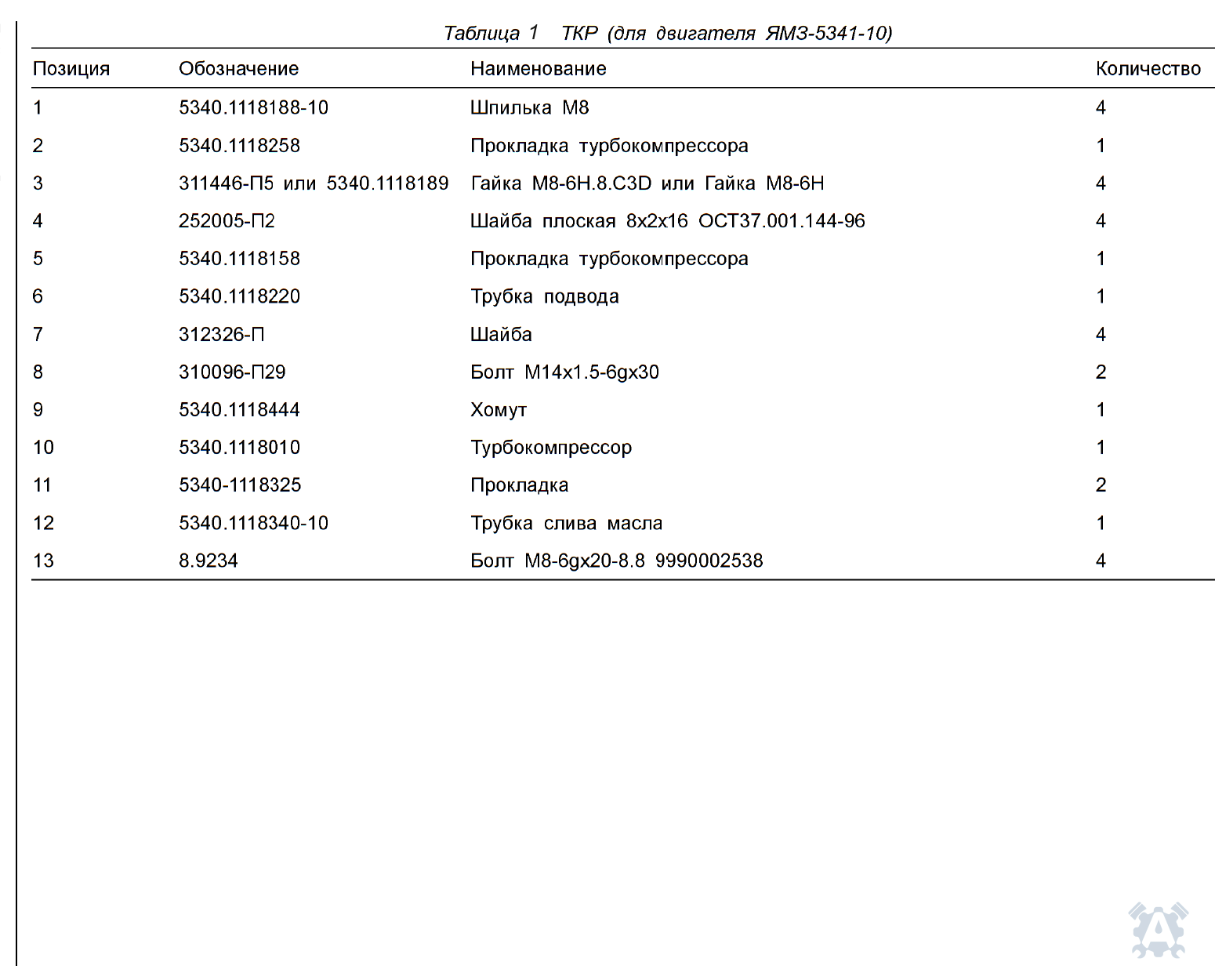

Схема 43 — ТКР (для двигателя ЯМЗ-5341-10)
Схема 43 · исходный лист 85 · спецификация 84
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1118188-10 | Шпилька М8 | 4 | Заявка |
| 2 | 5340.1118258 | Прокладка турбокомпрессора | 1 | Заявка |
| 3 | 311446-П5 | или 5340.1118189 Гайка М8-6Н.8.СЗО или Гайка М8-6Н | 4 | Заявка |
| 4 | 252005-П2 | Шайба плоская 8х2х16 ОСТЗ7.001.144-96 | 4 | Заявка |
| 5 | 5340.1118158 | Прокладка турбокомпрессора | 1 | Заявка |
| 6 | 5340.1118220 | Трубка подвода | 1 | Заявка |
| 7 | 312326-П | Шайба | 4 | Заявка |
| 8 | 310096-П29 | Болт М14х1.5-69х30 | 2 | Заявка |
| 9 | 5340.1118444 | Хомут | 1 | Заявка |
| 10 | 5340.1118010 | Турбокомпрессор | 1 | Заявка |
| 11 | 5340-1118325 | Прокладка | 2 | Заявка |
| 12 | 5340.1118340-10 | Трубка слива масла | 1 | Заявка |
| 13 | 8.9234 | Болт М8-69х20-8.8 9990002538 | 4 | Заявка |

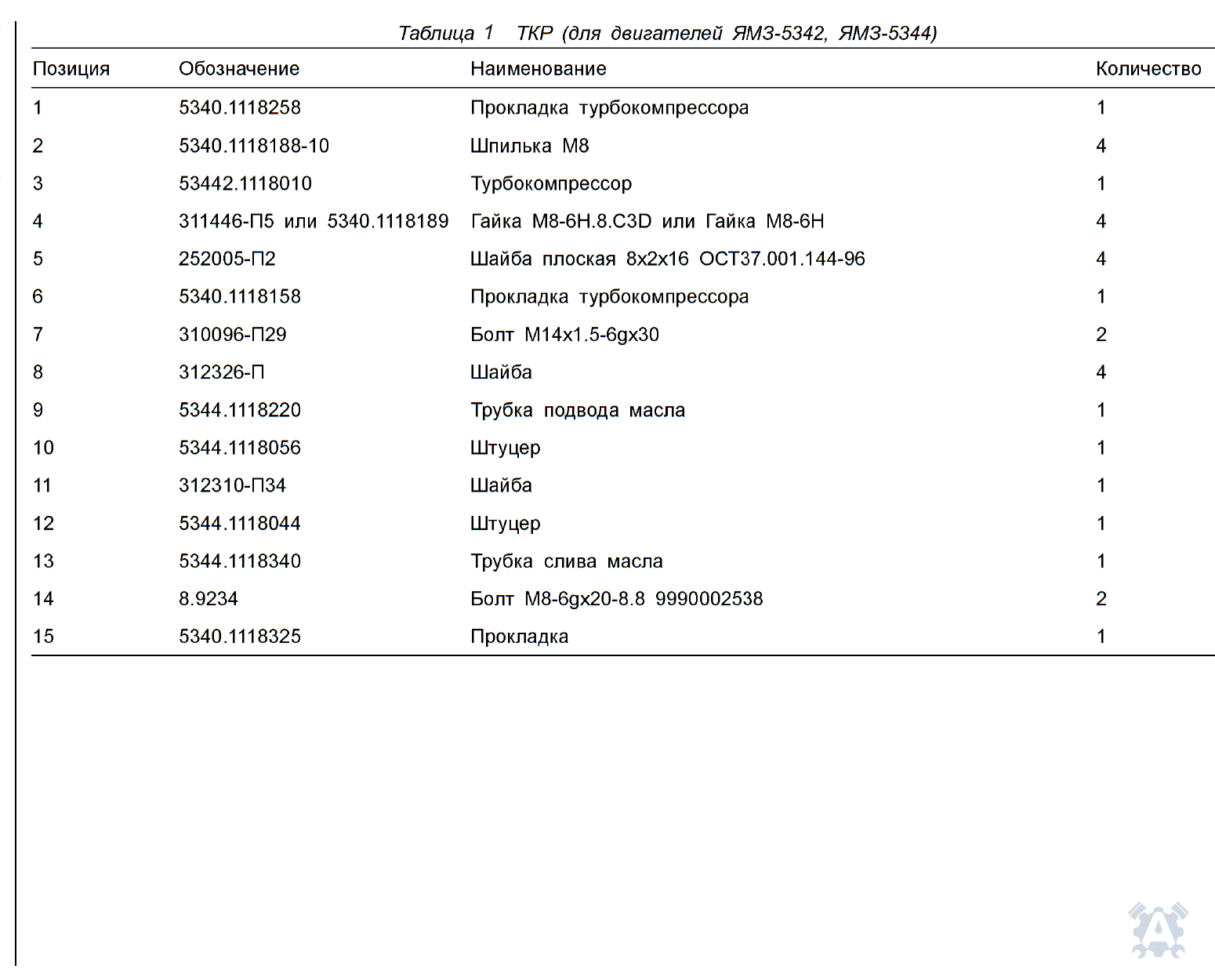

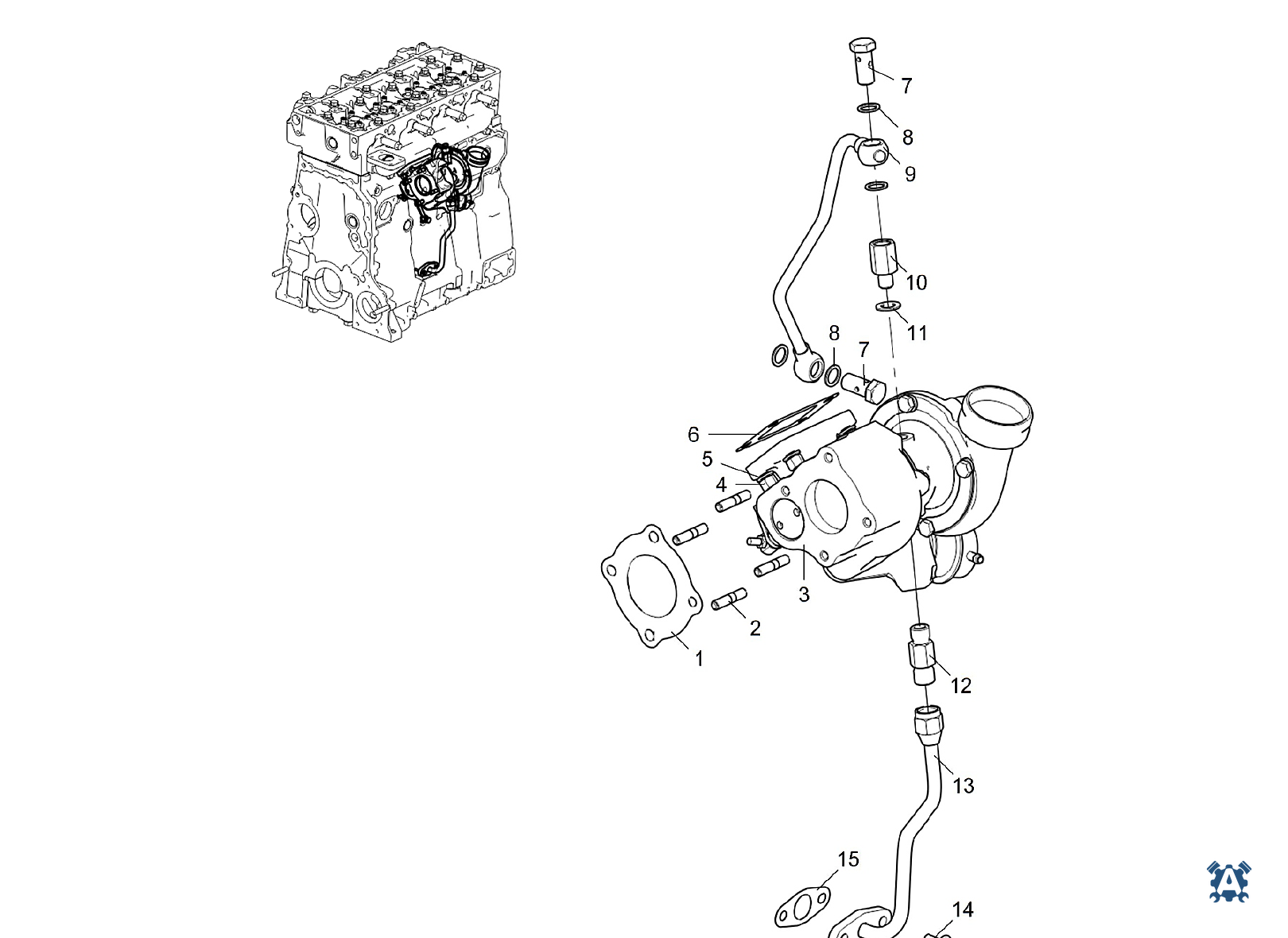

Схема 44 — ТКР (для двигателей ЯМЗ-5342, ЯМЗ-5344)
Схема 44 · исходный лист 87 · спецификация 86
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1118258 | Прокладка турбокомпрессора | 1 | Заявка |
| 2 | 5340.1118188-10 | Шпилька М8 | 4 | Заявка |
| 3 | 53442.1118010 | Турбокомпрессор | 1 | Заявка |
| 4 | 311446-П5 | или 5340.1118189 Гайка М8-6Н.8.СЗО или Гайка М8-6Н | 4 | Заявка |
| 5 | 252005-П2 | Шайба плоская 8х2х16 ОСТ37.001.144-96 | 4 | Заявка |
| 6 | 5340.1118158 | Прокладка турбокомпрессора | 1 | Заявка |
| 7 | 310096-П29 | Болт М14х1.5-69х30 | 2 | Заявка |
| 8 | 312326-П | Шайба | 4 | Заявка |
| 9 | 5344.1118220 | Трубка подвода масла | 1 | Заявка |
| 10 | 5344.1118056 | Штуцер | 1 | Заявка |
| 11 | 312310-П34 | Шайба | 1 | Заявка |
| 12 | 5344.1118044 | Штуцер | 1 | Заявка |
| 13 | 5344.1118340 | Трубка слива масла | 1 | Заявка |
| 14 | 8.9234 | Болт М8-69х20-8.8 9990002538 | 2 | Заявка |
| 15 | 5340.1118325 | Прокладка | 1 | Заявка |

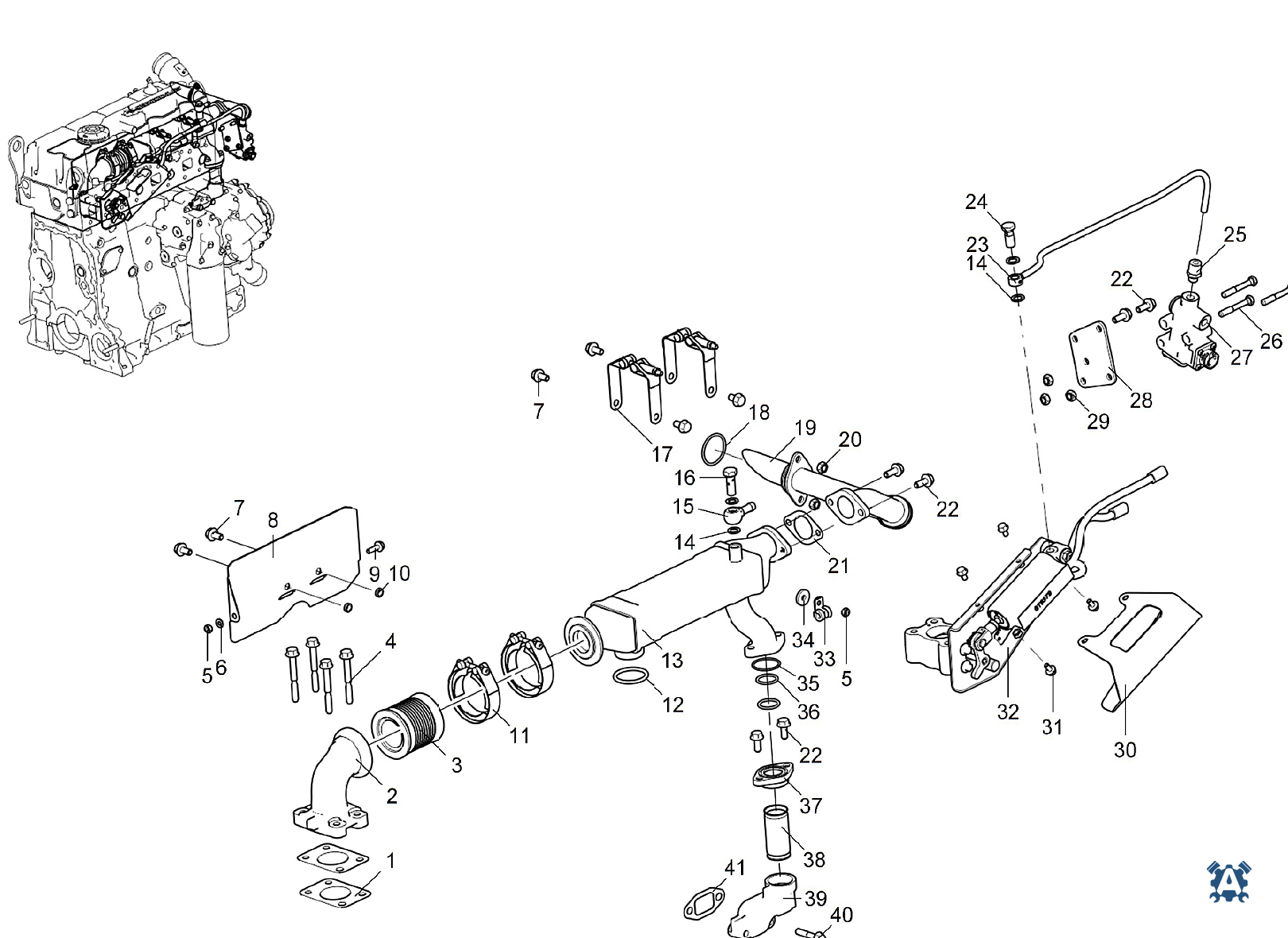

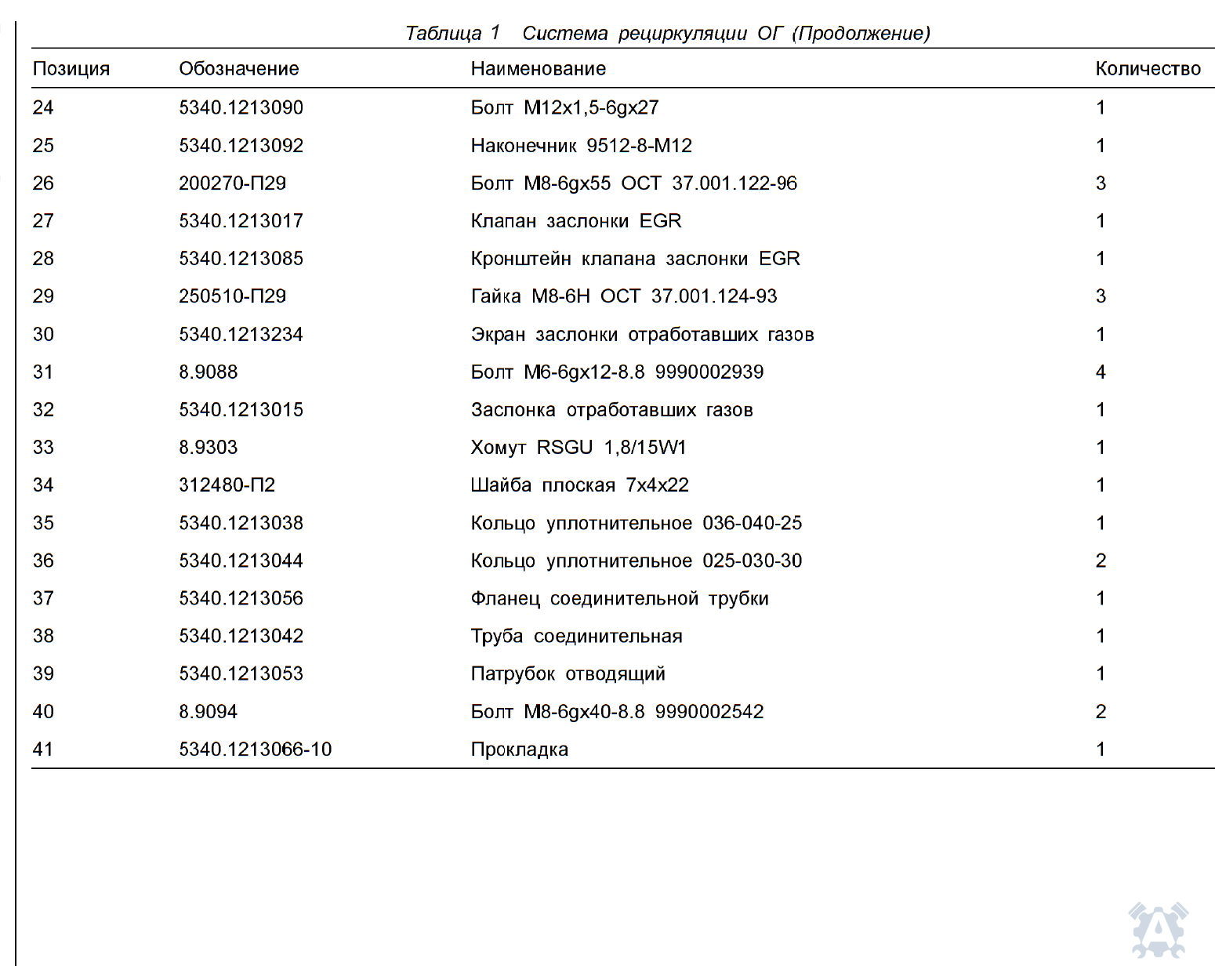

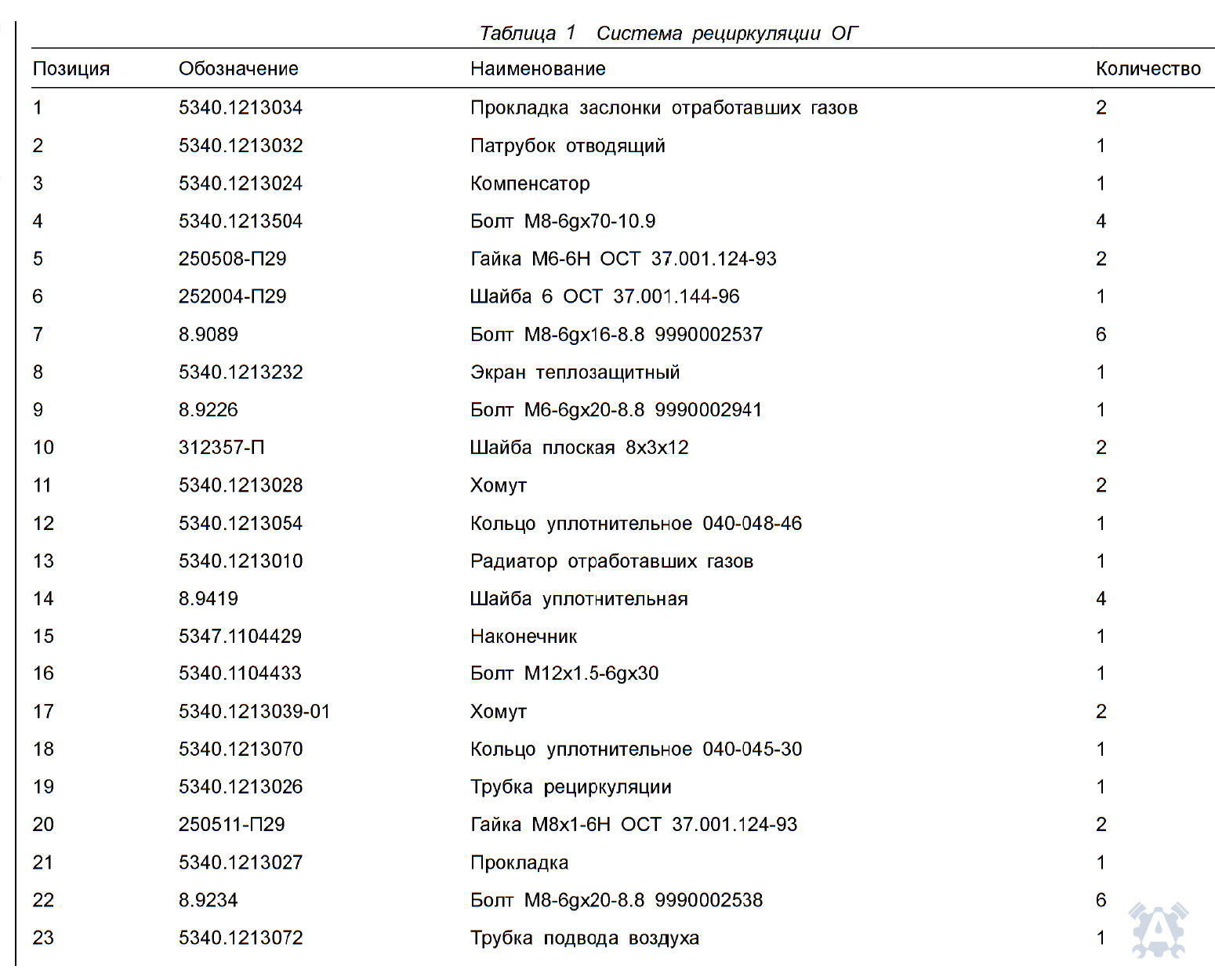

Схема 45 — Система рециркуляции ОГ
Схема 45 · исходный лист 89 · спецификация 88
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1213034 | Прокладка заслонки отработавших газов | 2 | Заявка |
| 2 | 5340.1213032 | Патрубок отводящий | 1 | Заявка |
| 3 | 5340.1213024 | Компенсатор | 1 | Заявка |
| 4 | 5340.1213504 | Болт М8-69х70-10.9 | 4 | Заявка |
| 5 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 6 | 252004-129 | Шайба 6 ОСТ 37.001.144-96 | 1 | Заявка |
| 7 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 6 | Заявка |
| 8 | 5340.1213232 | Экран теплозащитный | 1 | Заявка |
| 9 | 8.9226 | Болт М6-69х20-8.8 9990002941 | 1 | Заявка |
| 10 | 312357-П | Шайба плоская 8х3х12 | 2 | Заявка |
| 11 | 5340.1213028 | Хомут | 2 | Заявка |
| 12 | 5340.1213054 | Кольцо уплотнительное 040-048-46 | 1 | Заявка |
| 13 | 5340.1213010 | Радиатор отработавших газов | 1 | Заявка |
| 14 | 8.9419 | Шайба уплотнительная | 4 | Заявка |
| 15 | 5347.1104429 | Наконечник | 1 | Заявка |
| 16 | 5340.1104433 | Болт М12х1.5-69х30 | 1 | Заявка |
| 17 | 5340.1213039-01 | Хомут | 2 | Заявка |
| 18 | 5340.1213070 | Кольцо уплотнительное 040-045-30 | 1 | Заявка |
| 19 | 5340.1213026 | Трубка рециркуляции | 1 | Заявка |
| 20 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 21 | 5340.1213027 | Прокладка | 1 | Заявка |
| 22 | 8.9234 | Болт М8-69х20-8.8 9990002538 | 6 | Заявка |
| 23 | 5340.1213072 | Трубка подвода воздуха | 1 | Заявка |
| 24 | 5340.1213090 | Болт М12х1,5-69х27 | 1 | Заявка |
| 25 | 5340.1213092 | Наконечник 9512-8-М12 | 1 | Заявка |
| 26 | 200270-П29 | Болт М8-69х55 ОСТ 37.001.122-96 | 3 | Заявка |
| 27 | 5340.1213017 | Клапан заслонки ЕСВ | 1 | Заявка |
| 28 | 5340.1213085 | Кронштейн клапана заслонки ЕСК | 1 | Заявка |
| 29 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 3 | Заявка |
| 30 | 5340.1213234 | Экран заслонки отработавших газов | 1 | Заявка |
| 31 | 8.9088 | Болт Мб-69х12-8.8 9990002939 | 4 | Заявка |
| 32 | 5340.1213015 | Заслонка отработавших газов | 1 | Заявка |
| 33 | 8.9303 | Хомут ВЗСУ 1,8/15МИ | 1 | Заявка |
| 34 | 312480-П2 | Шайба плоская 7х4х22 | 1 | Заявка |
| 35 | 5340.1213038 | Кольцо уплотнительное 036-040-25 | 1 | Заявка |
| 36 | 5340.1213044 | Кольцо уплотнительное 025-030-30 | 2 | Заявка |
| 37 | 5340.1213056 | Фланец соединительной трубки | 1 | Заявка |
| 38 | 5340.1213042 | Труба соединительная | 1 | Заявка |
| 39 | 5340.1213053 | Патрубок отводящий | 1 | Заявка |
| 40 | 8.9094 | Болт М8-69х40-8.8 9990002542 | 2 | Заявка |
| 41 | 5340.1213066-10 | Прокладка | 1 | Заявка |
Схема 46 — Система рециркуляции ОГ
Схема 46 · исходный лист 91 · спецификация 90
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1213034 | Прокладка заслонки отработавших газов | 2 | Заявка |
| 2 | 5340.1213032 | Патрубок отводящий | 1 | Заявка |
| 3 | 5340.1213024 | Компенсатор | 1 | Заявка |
| 4 | 5340.1213504 | Болт М8-69х70-10.9 | 4 | Заявка |
| 5 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 6 | 252004-129 | Шайба 6 ОСТ 37.001.144-96 | 1 | Заявка |
| 7 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 6 | Заявка |
| 8 | 5340.1213232 | Экран теплозащитный | 1 | Заявка |
| 9 | 8.9226 | Болт М6-69х20-8.8 9990002941 | 1 | Заявка |
| 10 | 312357-П | Шайба плоская 8х3х12 | 2 | Заявка |
| 11 | 5340.1213028 | Хомут | 2 | Заявка |
| 12 | 5340.1213054 | Кольцо уплотнительное 040-048-46 | 1 | Заявка |
| 13 | 5340.1213010 | Радиатор отработавших газов | 1 | Заявка |
| 14 | 8.9419 | Шайба уплотнительная | 4 | Заявка |
| 15 | 5347.1104429 | Наконечник | 1 | Заявка |
| 16 | 5340.1104433 | Болт М12х1.5-69х30 | 1 | Заявка |
| 17 | 5340.1213039-01 | Хомут | 2 | Заявка |
| 18 | 5340.1213070 | Кольцо уплотнительное 040-045-30 | 1 | Заявка |
| 19 | 5340.1213026 | Трубка рециркуляции | 1 | Заявка |
| 20 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 21 | 5340.1213027 | Прокладка | 1 | Заявка |
| 22 | 8.9234 | Болт М8-69х20-8.8 9990002538 | 6 | Заявка |
| 23 | 5340.1213072 | Трубка подвода воздуха | 1 | Заявка |
| 24 | 5340.1213090 | Болт М12х1,5-69х27 | 1 | Заявка |
| 25 | 5340.1213092 | Наконечник 9512-8-М12 | 1 | Заявка |
| 26 | 200270-П29 | Болт М8-69х55 ОСТ 37.001.122-96 | 3 | Заявка |
| 27 | 5340.1213017 | Клапан заслонки ЕСВ | 1 | Заявка |
| 28 | 5340.1213085 | Кронштейн клапана заслонки ЕСК | 1 | Заявка |
| 29 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 3 | Заявка |
| 30 | 5340.1213234 | Экран заслонки отработавших газов | 1 | Заявка |
| 31 | 8.9088 | Болт Мб-69х12-8.8 9990002939 | 4 | Заявка |
| 32 | 5340.1213015 | Заслонка отработавших газов | 1 | Заявка |
| 33 | 8.9303 | Хомут ВЗСУ 1,8/15МИ | 1 | Заявка |
| 34 | 312480-П2 | Шайба плоская 7х4х22 | 1 | Заявка |
| 35 | 5340.1213038 | Кольцо уплотнительное 036-040-25 | 1 | Заявка |
| 36 | 5340.1213044 | Кольцо уплотнительное 025-030-30 | 2 | Заявка |
| 37 | 5340.1213056 | Фланец соединительной трубки | 1 | Заявка |
| 38 | 5340.1213042 | Труба соединительная | 1 | Заявка |
| 39 | 5340.1213053 | Патрубок отводящий | 1 | Заявка |
| 40 | 8.9094 | Болт М8-69х40-8.8 9990002542 | 2 | Заявка |
| 41 | 5340.1213066-10 | Прокладка | 1 | Заявка |

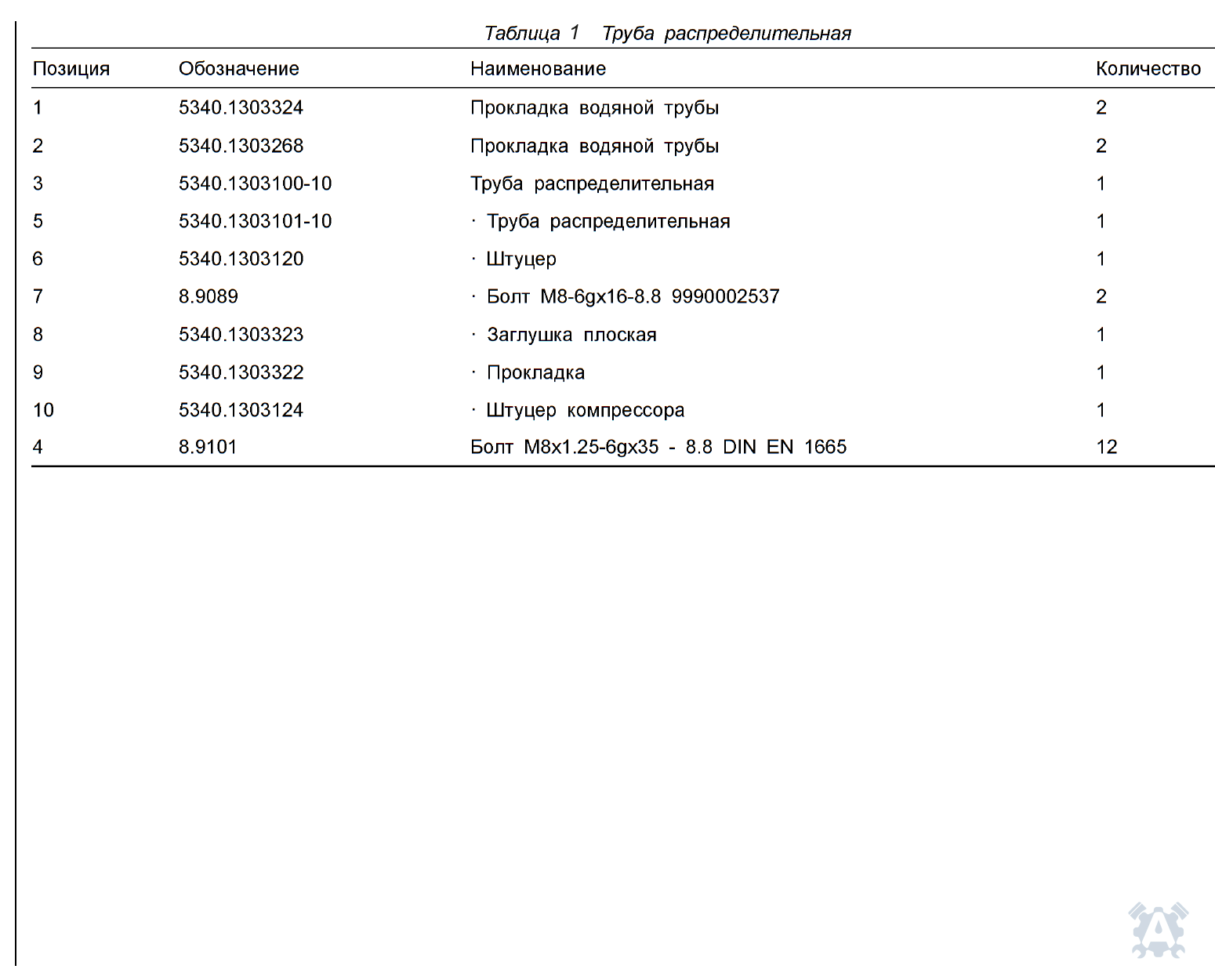

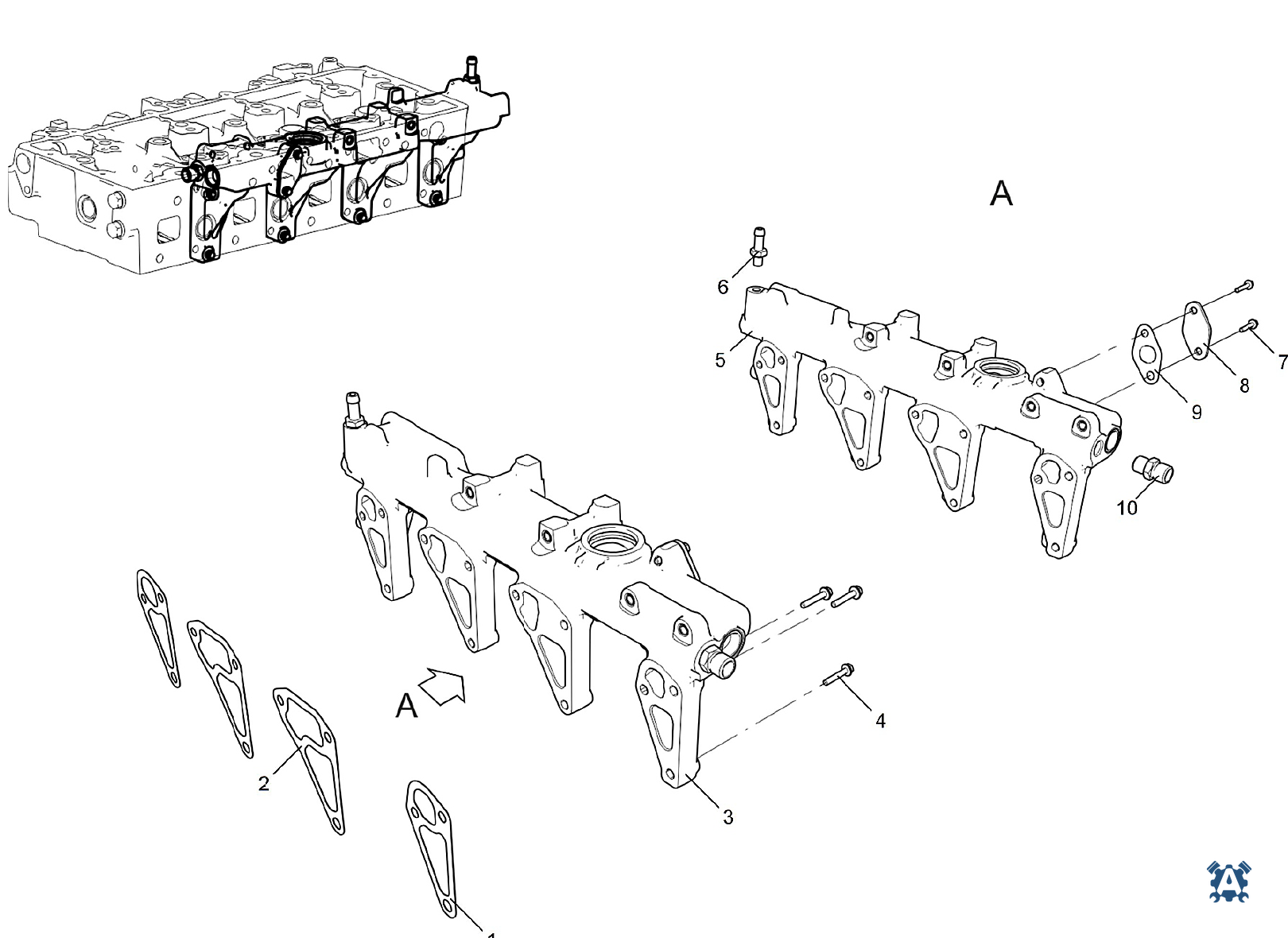

Схема 47 — Труба распределительная
Схема 47 · исходный лист 93 · спецификация 92
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.1303324 | Прокладка водяной трубы | 2 | Заявка |
| 2 | 5340.1303268 | Прокладка водяной трубы | 2 | Заявка |
| 3 | 5340.1303100-10 | Труба распределительная | 1 | Заявка |
| 4 | 8.9101 | Болт М8х1.25-69х35 - 8.8 [ИМ ЕМ 1665 | 12 | Заявка |
| 5 | 5340.1303101-10 | Труба распределительная | 1 | Заявка |
| 6 | 5340.1303120 | Штуцер | 1 | Заявка |
| 7 | 8.9089 | - Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 8 | 5340.1303323 | Заглушка плоская | 1 | Заявка |
| 9 | 5340.1303322 | - Прокладка | 1 | Заявка |
| 10 | 5340.1303124 | Штуцер компрессора | 1 | Заявка |

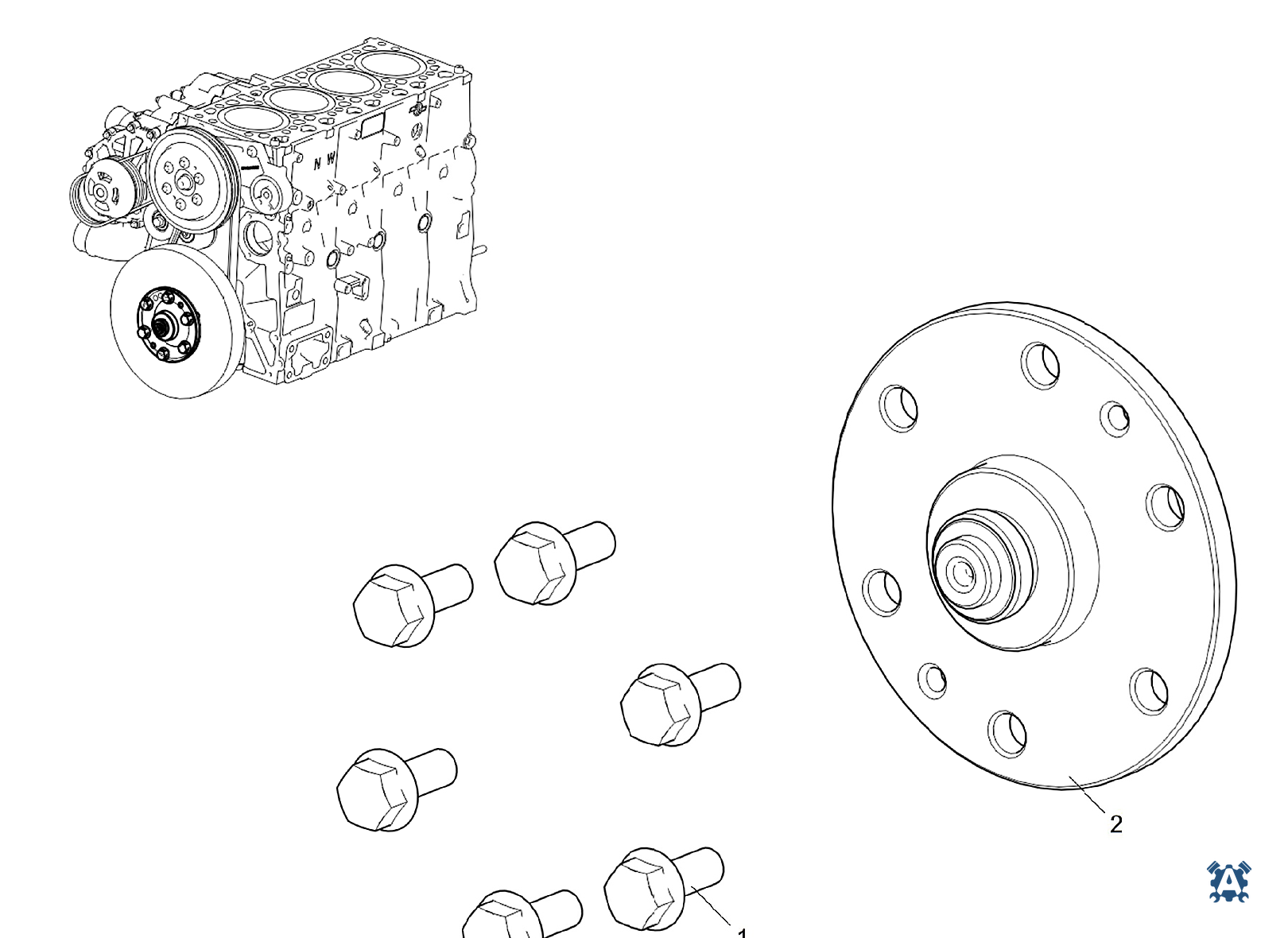

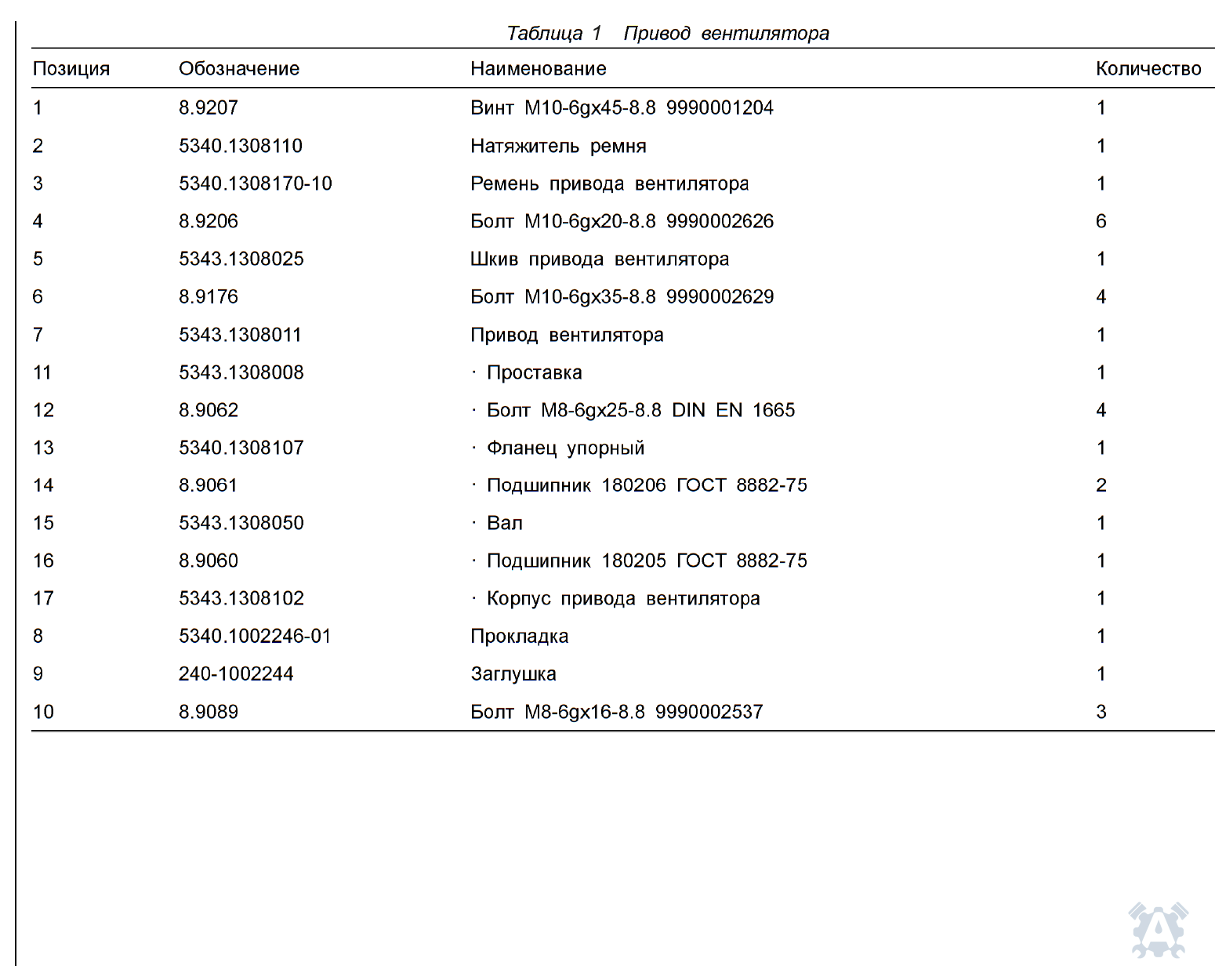

Схема 48 — Привод вентилятора (для двигателя ЯМЗ-5341-10)

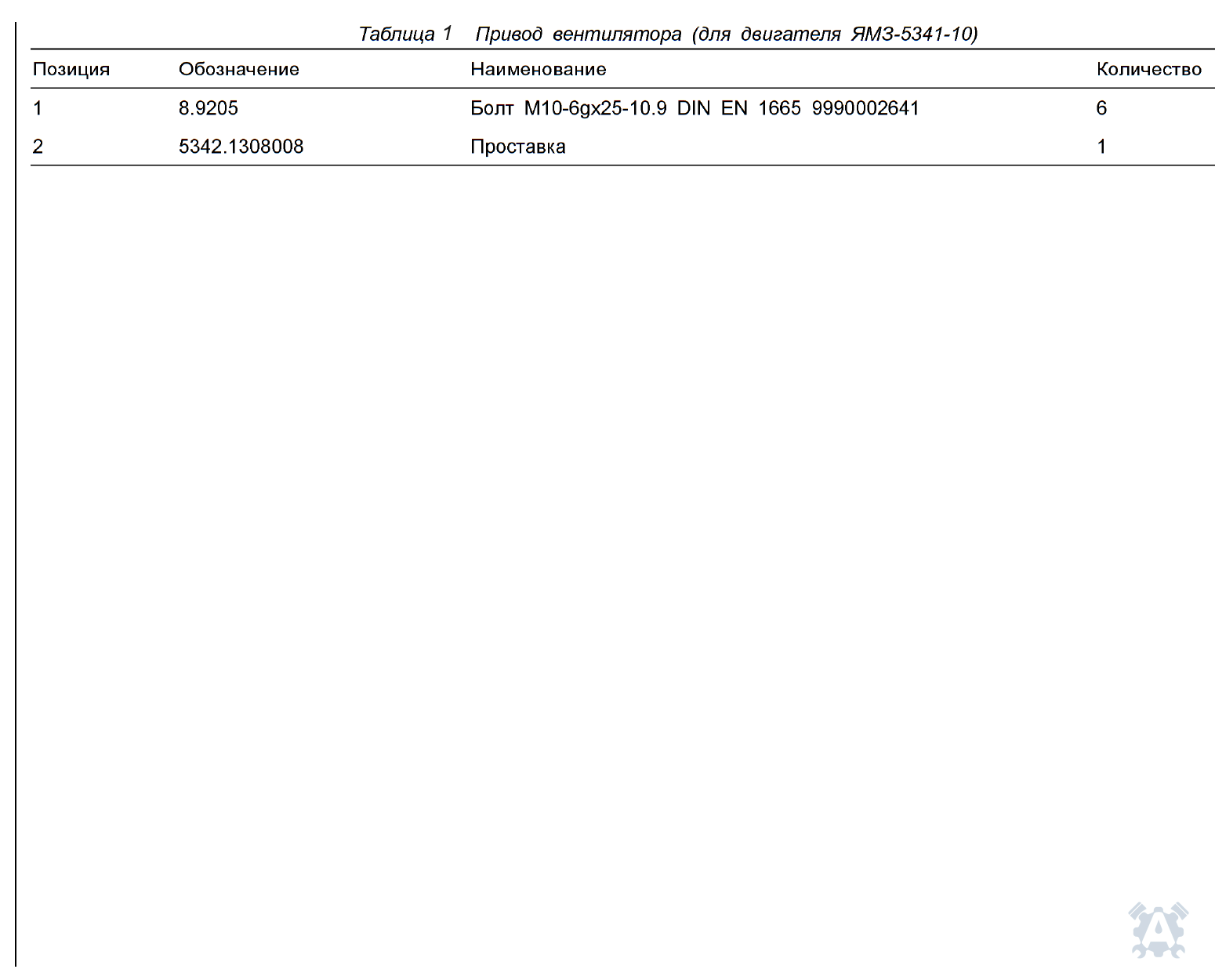

Схема 48 · исходный лист 95 · спецификация 94

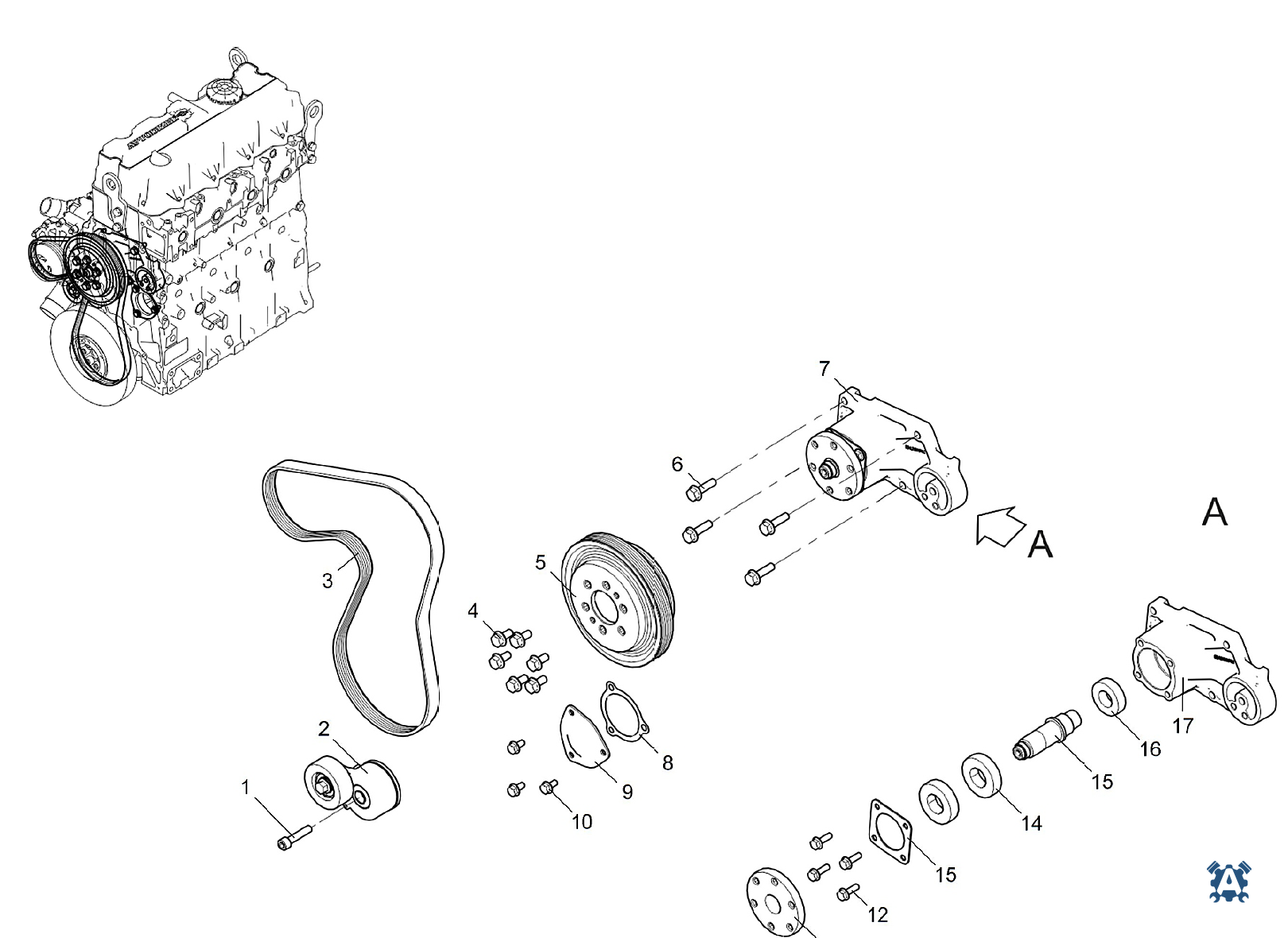

Схема 49 — Привод вентилятора
Схема 49 · исходный лист 97 · спецификация 96
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 8.9207 | Винт М10-69х45-8.8 9990001204 | 1 | Заявка |
| 2 | 5340.1308110 | Натяжитель ремня | 1 | Заявка |
| 3 | 5340.1308170-10 | Ремень привода вентилятора | 1 | Заявка |
| 4 | 8.9206 | Болт М10-69х20-8.8 9990002626 | 6 | Заявка |
| 5 | 5343.1308025 | Шкив привода вентилятора | 1 | Заявка |
| 6 | 8.9176 | Болт М10-609х35-8.8 9990002629 | 4 | Заявка |
| 7 | 5343.1308011 | Привод вентилятора | 1 | Заявка |
| 8 | 5340.1002246-01 | Прокладка | 1 | Заявка |
| 9 | 240-1002244 | Заглушка | 1 | Заявка |
| 10 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 3 | Заявка |
| 11 | 5343.1308008 | Проставка | 1 | Заявка |
| 12 | 8.9062 | Болт М8-69х25-8.8 [ИМ ЕМ 1665 | 4 | Заявка |
| 13 | 5340.1308107 | ‹ Фланец упорный | 1 | Заявка |
| 14 | 8.9061 | Подшипник 180206 ГОСТ 8882-75 | 2 | Заявка |
| 15 | 5343.1308050 | Вал | 1 | Заявка |
| 16 | 8.9060 | - Подшипник 180205 ГОСТ 8882-75 | 1 | Заявка |
| 17 | 5343.1308102 | Корпус привода вентилятора | 1 | Заявка |

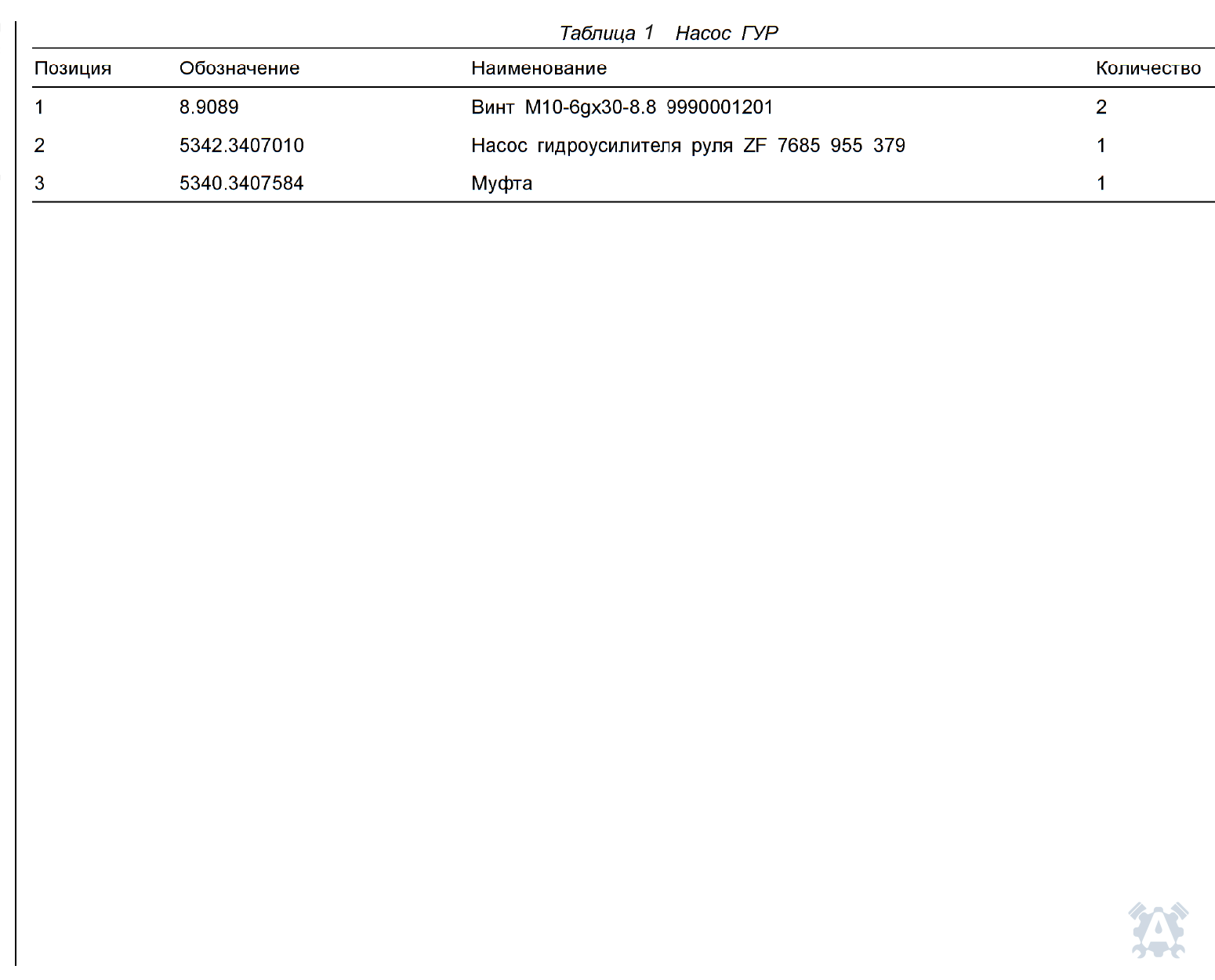

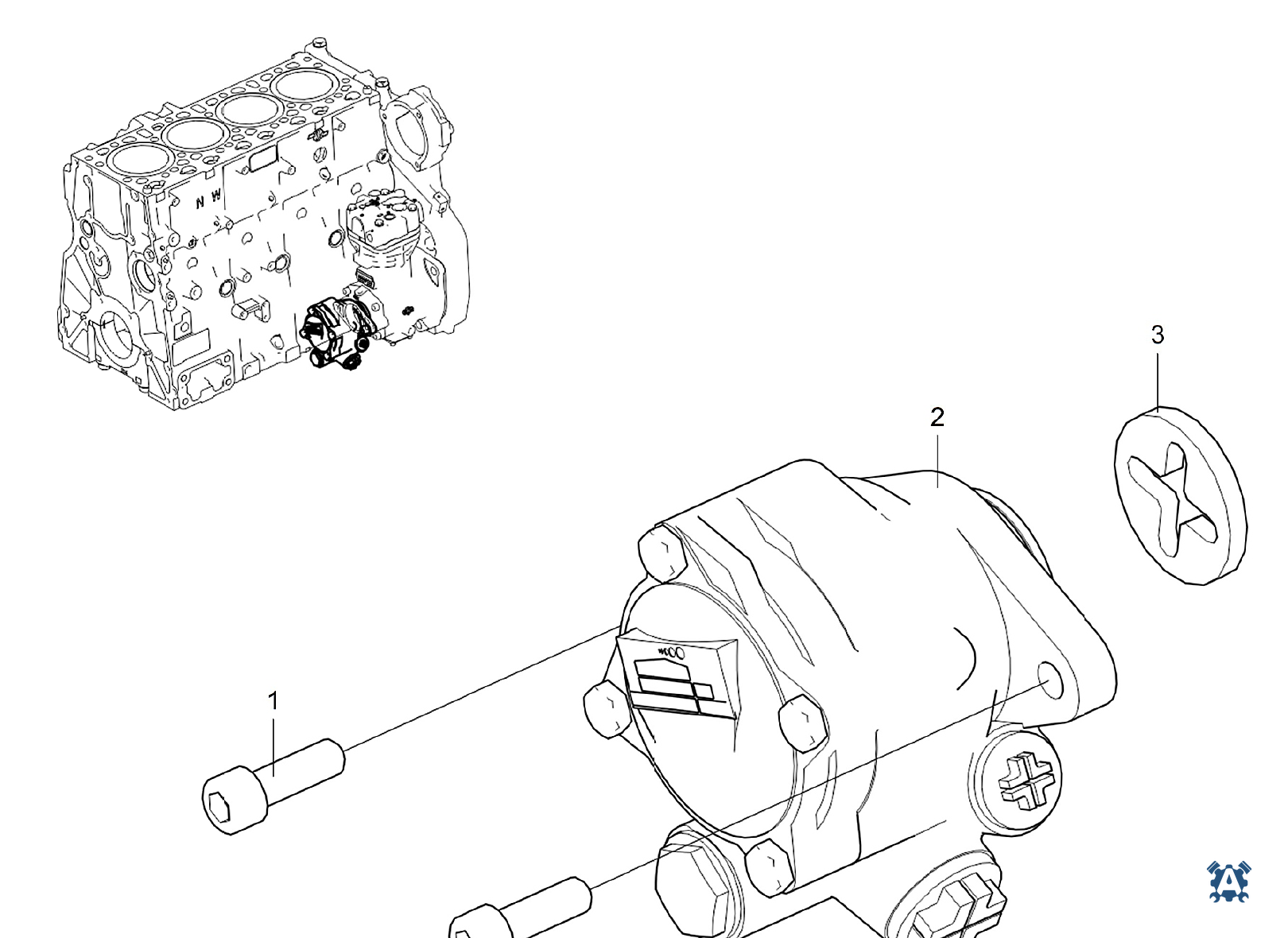

Схема 50 — Насос ГУР
Схема 50 · исходный лист 99 · спецификация 98

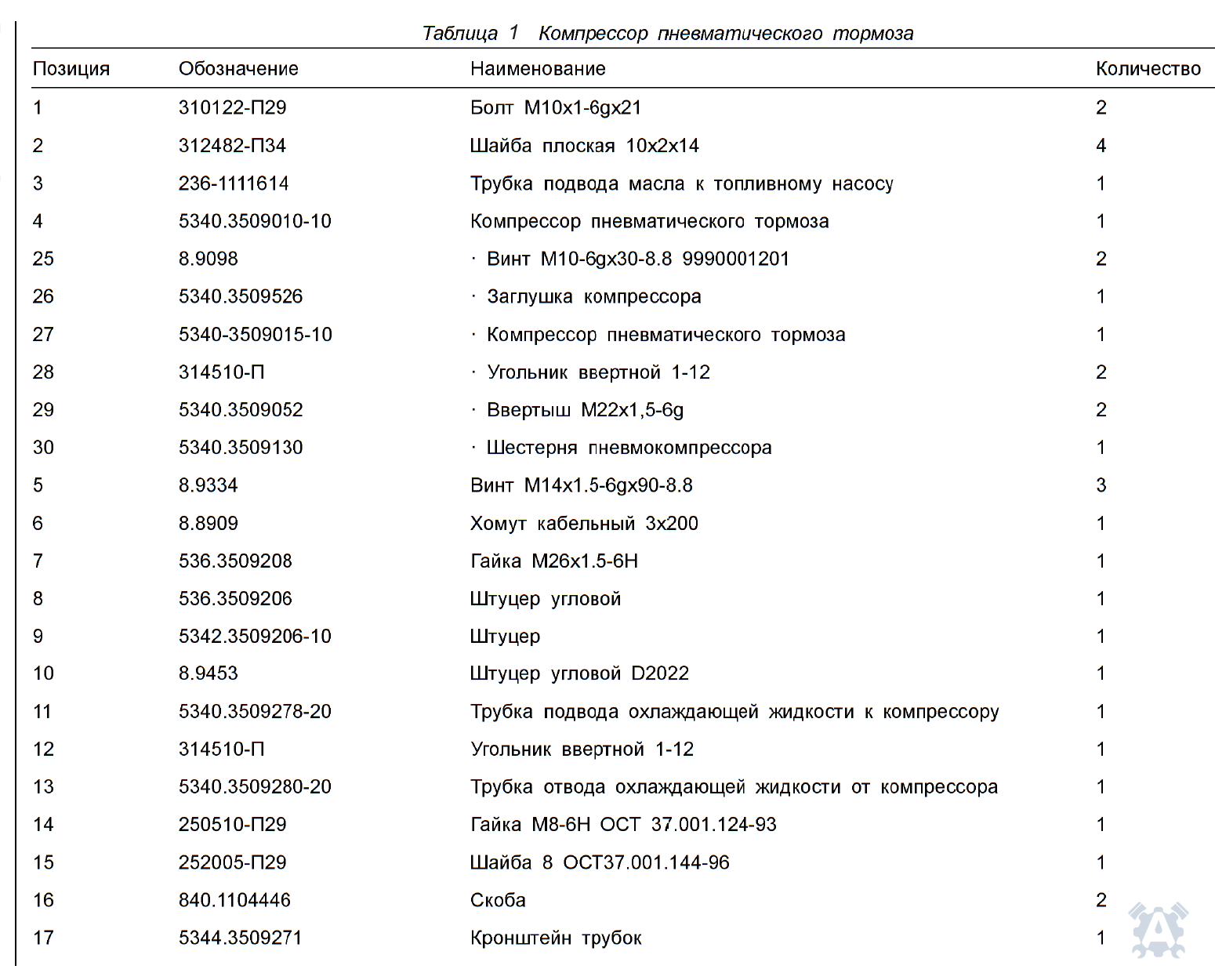

Схема 51 — Компрессор пневматического тормоза
Схема 51 · исходный лист 101 · спецификация 100
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 310122-П29 | Болт М10х1-69х21 | 2 | Заявка |
| 2 | 312482-П34 | Шайба плоская 10х2х14 | 4 | Заявка |
| 3 | 236-1111614 | Трубка подвода масла к топливному насосу | 1 | Заявка |
| 4 | 5340.3509010-10 | Компрессор пневматического тормоза | 1 | Заявка |
| 5 | 8.9334 | Винт М14х1.5-69х90-8.8 | 3 | Заявка |
| 6 | 8.8909 | Хомут кабельный 3х200 | 1 | Заявка |
| 7 | 536.3509208 | Гайка М26х1.5-6Н | 1 | Заявка |
| 8 | 536.3509206 | Штуцер угловой | 1 | Заявка |
| 9 | 5342.3509206-10 | Штуцер | 1 | Заявка |
| 10 | 8.9453 | Штуцер угловой 02022 | 1 | Заявка |
| 11 | 5340.3509278-20 | Трубка подвода охлаждающей жидкости к компрессору | 1 | Заявка |
| 12 | 314510-П | Угольник ввертной 1-12 | 1 | Заявка |
| 13 | 5340.3509280-20 | Трубка отвода охлаждающей жидкости от компрессора | 1 | Заявка |
| 14 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 1 | Заявка |
| 15 | 252005-П29 | Шайба 8 ОСТ37.001.144-96 | 1 | Заявка |
| 16 | 840.1104446 | Скоба | 2 | Заявка |
| 17 | 5344.3509271 | Кронштейн трубок | 1 | Заявка |
| 18 | 8.9094 | Болт М8-69х40-8.8 9990002542 | 1 | Заявка |
| 19 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 20 | 8.9245 | Болт М10-69х45-8.8 9990002631 | 3 | Заявка |
| 21 | 5340.3509508 | Пластина | 1 | Заявка |
| 22 | 5340.3509506 | Ось промежуточной шестерни | 1 | Заявка |
| 23 | 5340.3509501 | Шестерня промежуточная | 1 | Заявка |
| 24 | 236-1028246 | Кольцо уплотнительное | 1 | Заявка |
| 25 | 8.9098 | Винт М10-69х30-8.8 9990001201 | 2 | Заявка |
| 26 | 5340.3509526 | Заглушка компрессора | 1 | Заявка |
| 27 | 5340-3509015-10 | Компрессор пневматического тормоза | 1 | Заявка |
| 28 | 314510-П | Угольник ввертной 1-12 | 2 | Заявка |
| 29 | 5340.3509052 | Ввертыш М22х1,5-69 | 2 | Заявка |
| 30 | 5340.3509130 | Шестерня пневмокомпрессора | 1 | Заявка |

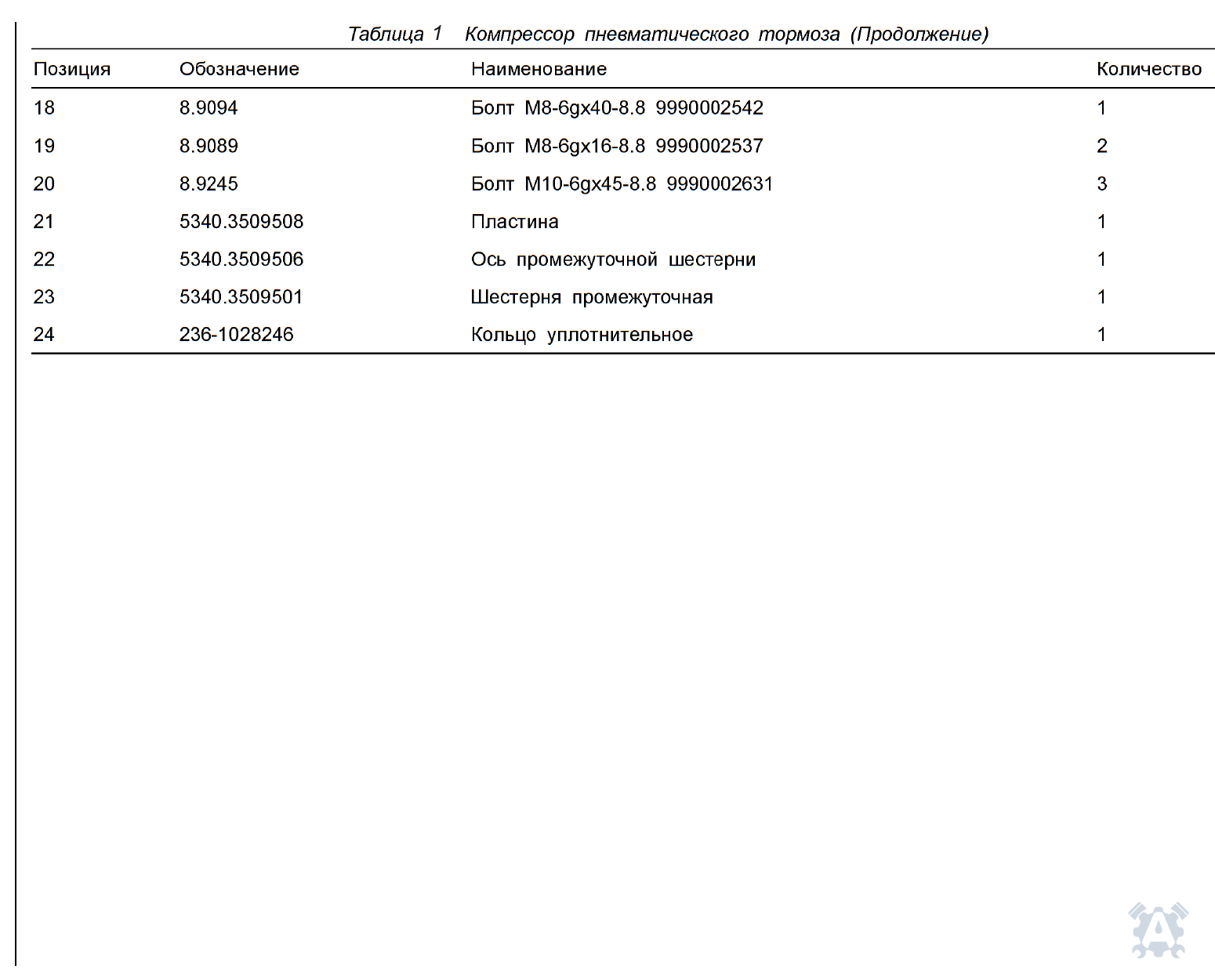

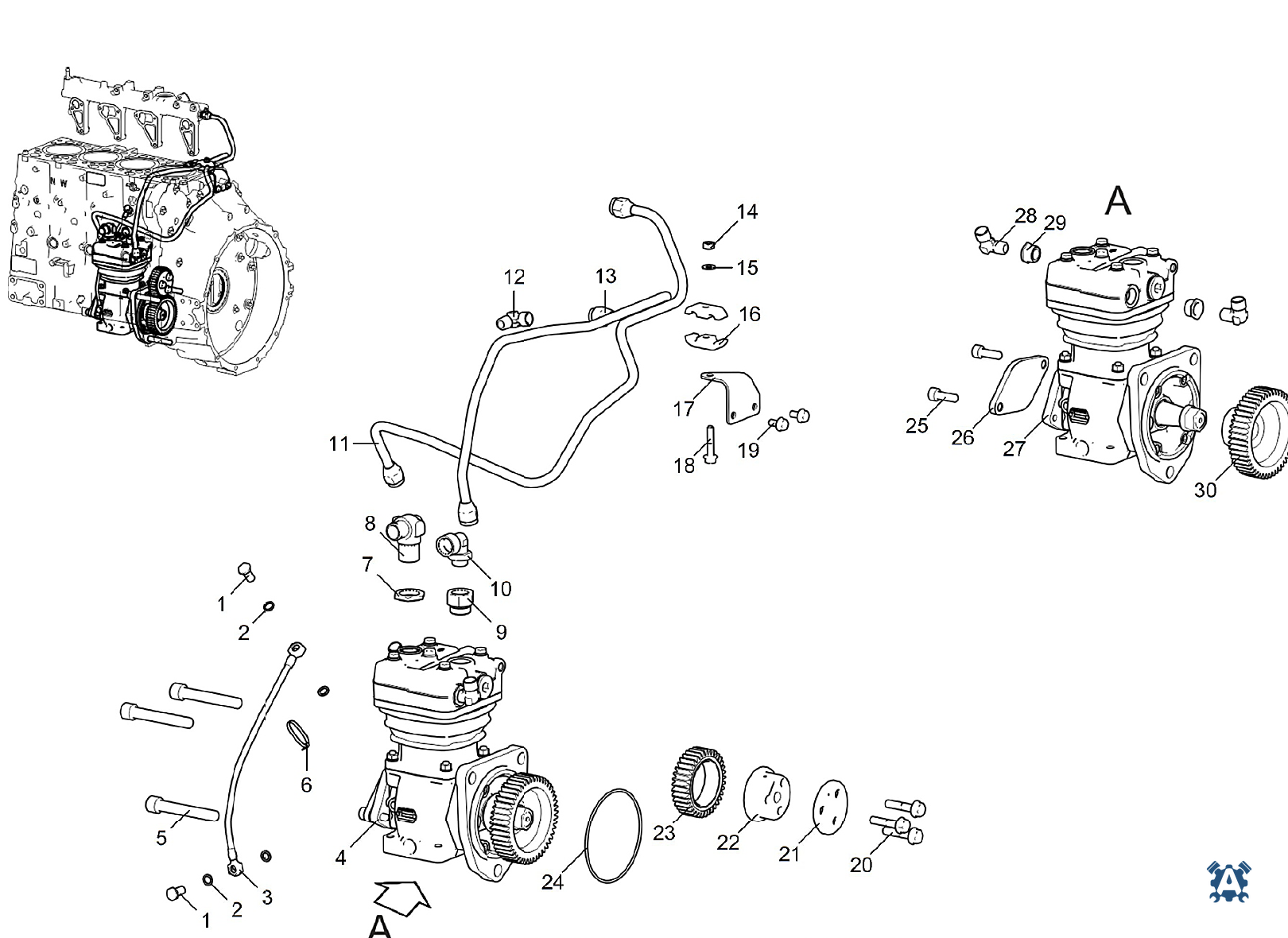

Схема 52 — Компрессор пневматического тормоза
Схема 52 · исходный лист 103 · спецификация 102
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 310122-П29 | Болт М10х1-69х21 | 2 | Заявка |
| 2 | 312482-П34 | Шайба плоская 10х2х14 | 4 | Заявка |
| 3 | 236-1111614 | Трубка подвода масла к топливному насосу | 1 | Заявка |
| 4 | 5340.3509010-10 | Компрессор пневматического тормоза | 1 | Заявка |
| 5 | 8.9334 | Винт М14х1.5-69х90-8.8 | 3 | Заявка |
| 6 | 8.8909 | Хомут кабельный 3х200 | 1 | Заявка |
| 7 | 536.3509208 | Гайка М26х1.5-6Н | 1 | Заявка |
| 8 | 536.3509206 | Штуцер угловой | 1 | Заявка |
| 9 | 5342.3509206-10 | Штуцер | 1 | Заявка |
| 10 | 8.9453 | Штуцер угловой 02022 | 1 | Заявка |
| 11 | 5340.3509278-20 | Трубка подвода охлаждающей жидкости к компрессору | 1 | Заявка |
| 12 | 314510-П | Угольник ввертной 1-12 | 1 | Заявка |
| 13 | 5340.3509280-20 | Трубка отвода охлаждающей жидкости от компрессора | 1 | Заявка |
| 14 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 1 | Заявка |
| 15 | 252005-П29 | Шайба 8 ОСТ37.001.144-96 | 1 | Заявка |
| 16 | 840.1104446 | Скоба | 2 | Заявка |
| 17 | 5344.3509271 | Кронштейн трубок | 1 | Заявка |
| 18 | 8.9094 | Болт М8-69х40-8.8 9990002542 | 1 | Заявка |
| 19 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 20 | 8.9245 | Болт М10-69х45-8.8 9990002631 | 3 | Заявка |
| 21 | 5340.3509508 | Пластина | 1 | Заявка |
| 22 | 5340.3509506 | Ось промежуточной шестерни | 1 | Заявка |
| 23 | 5340.3509501 | Шестерня промежуточная | 1 | Заявка |
| 24 | 236-1028246 | Кольцо уплотнительное | 1 | Заявка |
| 25 | 8.9098 | Винт М10-69х30-8.8 9990001201 | 2 | Заявка |
| 26 | 5340.3509526 | Заглушка компрессора | 1 | Заявка |
| 27 | 5340-3509015-10 | Компрессор пневматического тормоза | 1 | Заявка |
| 28 | 314510-П | Угольник ввертной 1-12 | 2 | Заявка |
| 29 | 5340.3509052 | Ввертыш М22х1,5-69 | 2 | Заявка |
| 30 | 5340.3509130 | Шестерня пневмокомпрессора | 1 | Заявка |

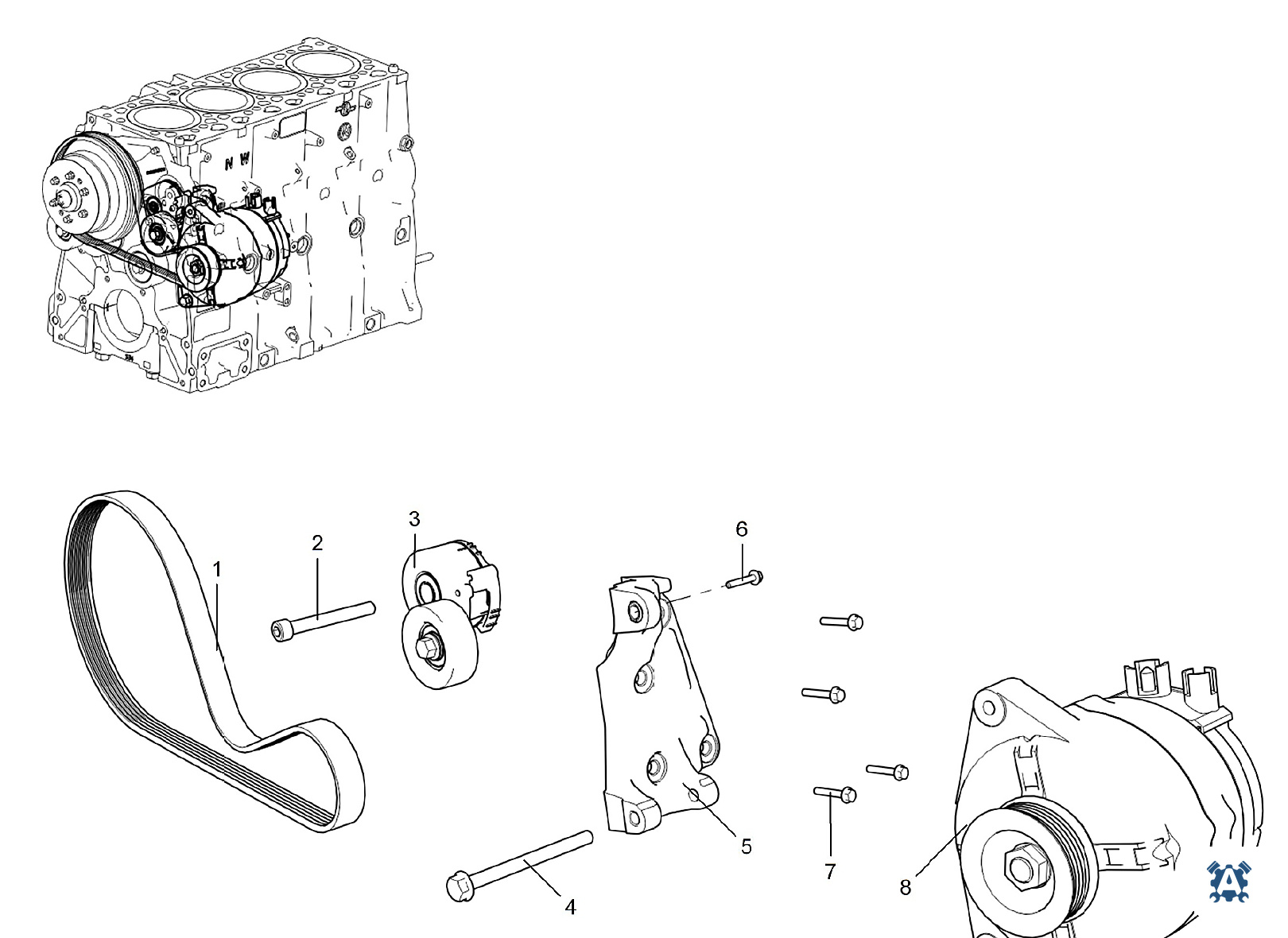

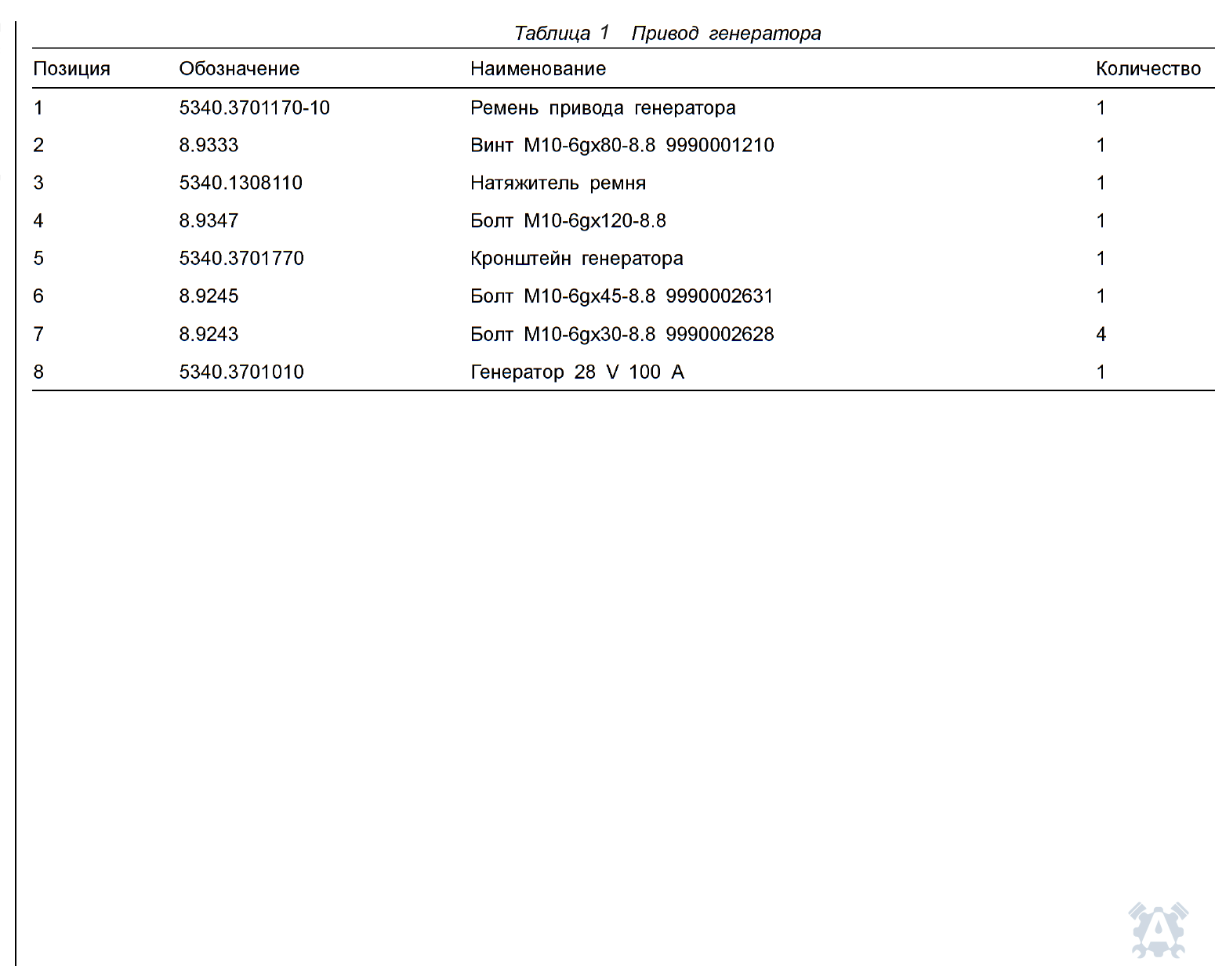

Схема 53 — Привод генератора
Схема 53 · исходный лист 105 · спецификация 104
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.3701170-10 | Ремень привода генератора | 1 | Заявка |
| 2 | 8.9333 | Винт М10-60х80-8.8 9990001210 | 1 | Заявка |
| 3 | 5340.1308110 | Натяжитель ремня | 1 | Заявка |
| 4 | 8.9347 | Болт М10-69х120-8.8 | 1 | Заявка |
| 5 | 5340.3701770 | Кронштейн генератора | 1 | Заявка |
| 6 | 8.9245 | Болт М10-69х45-8.8 9990002631 | 1 | Заявка |
| 7 | 8.9243 | Болт М10-69х30-8.8 9990002628 | 4 | Заявка |
| 8 | 5340.3701010 | Генератор 28 \ 100 А | 1 | Заявка |

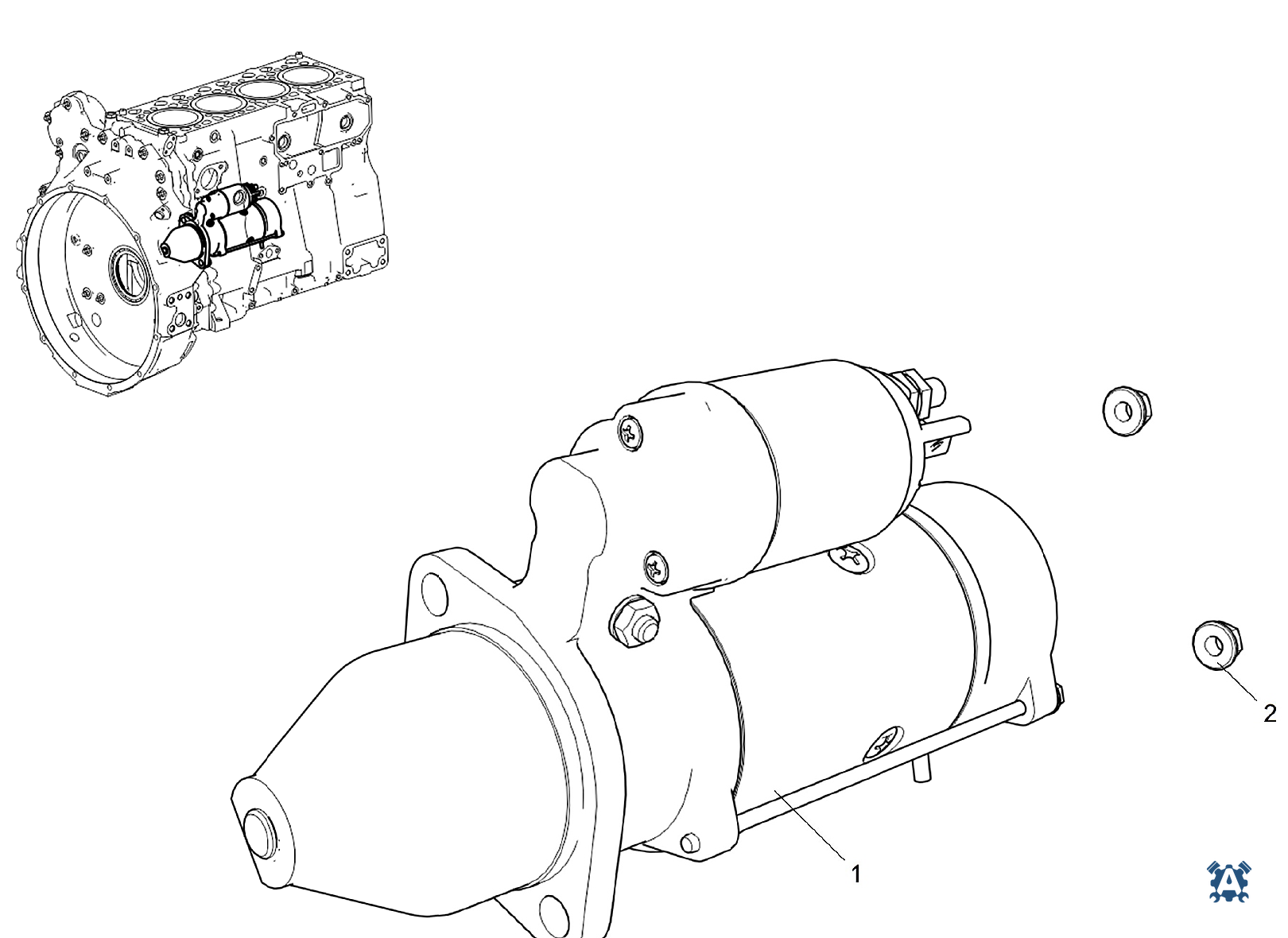

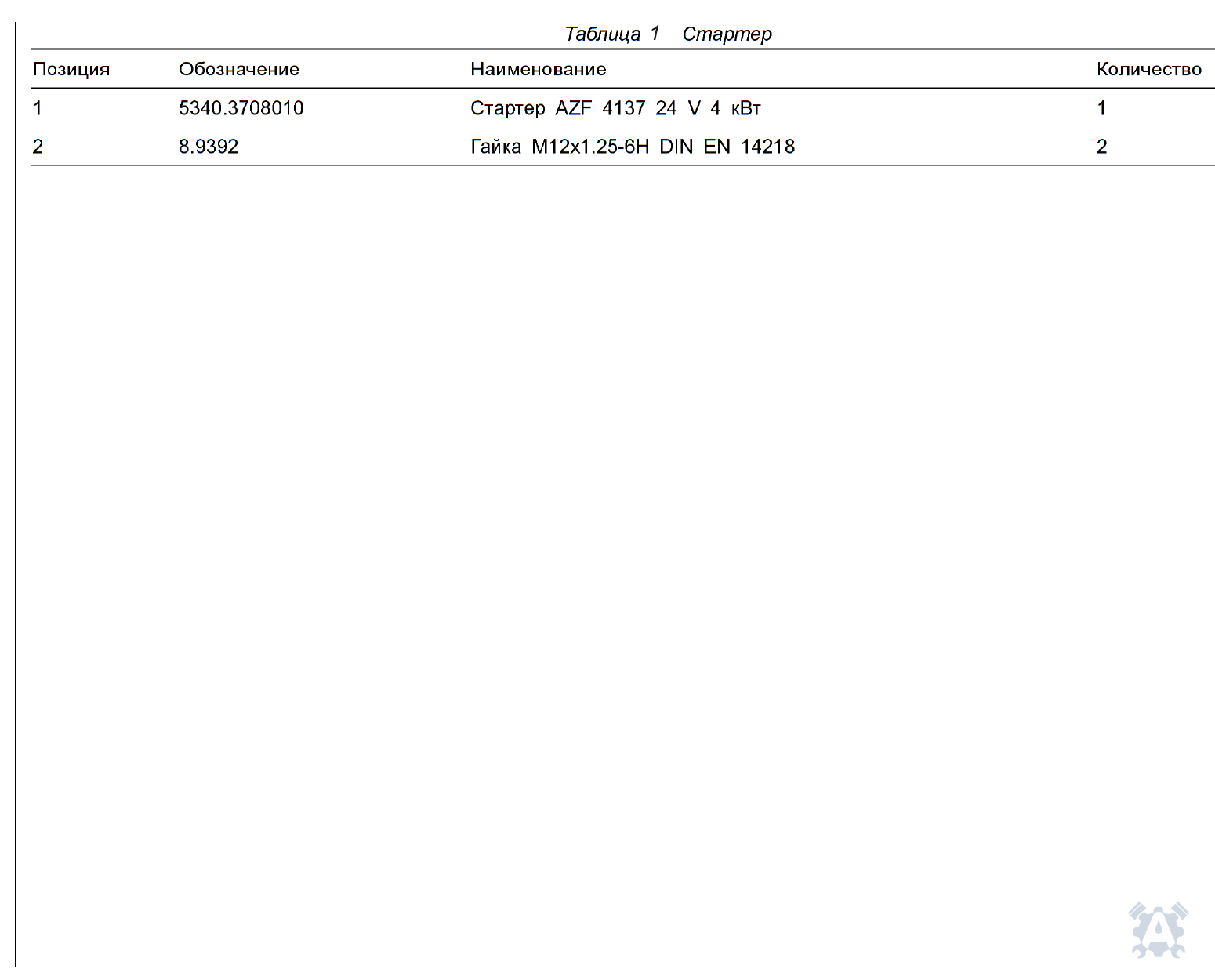

Схема 54 — Стартер
Схема 54 · исходный лист 107 · спецификация 106

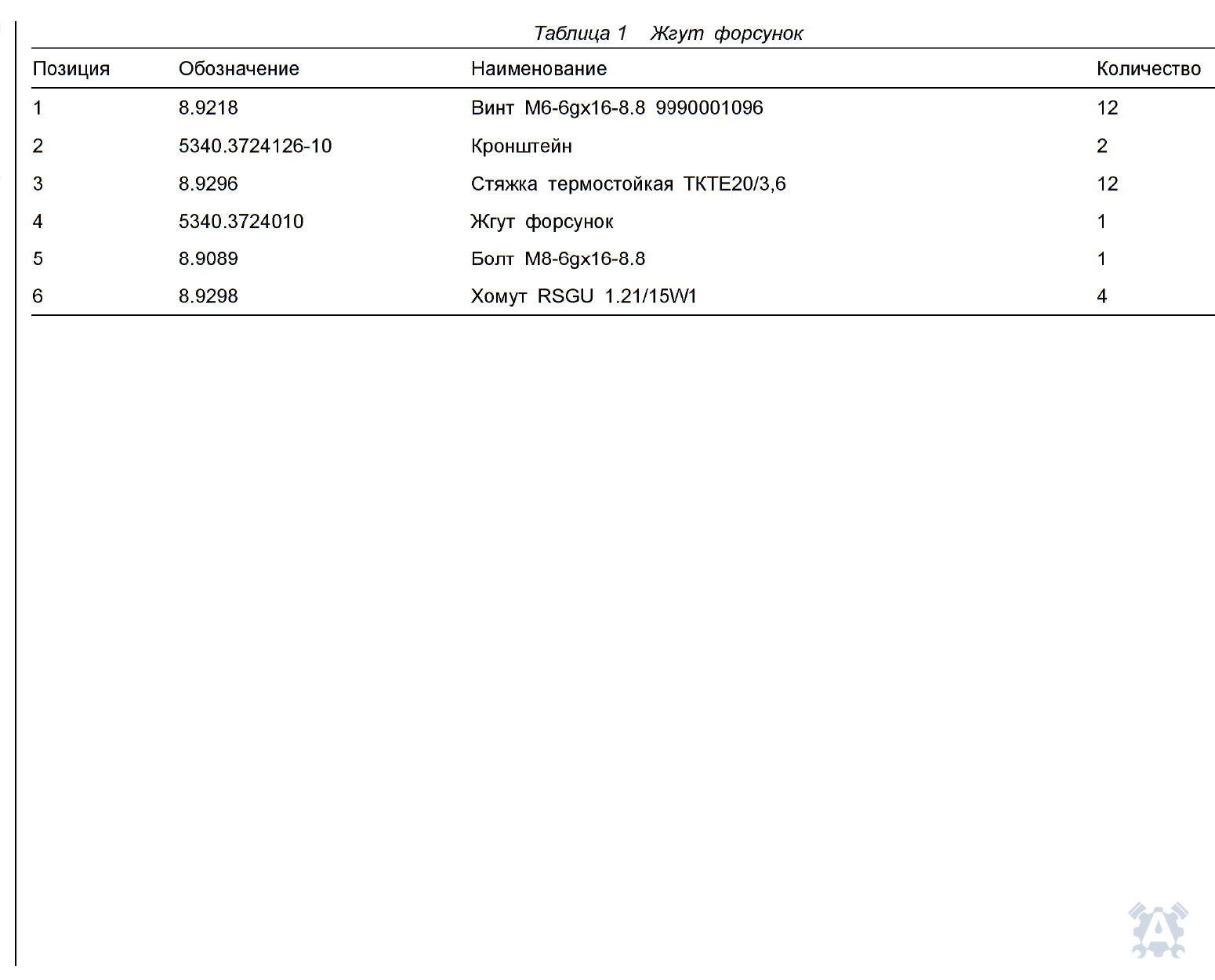

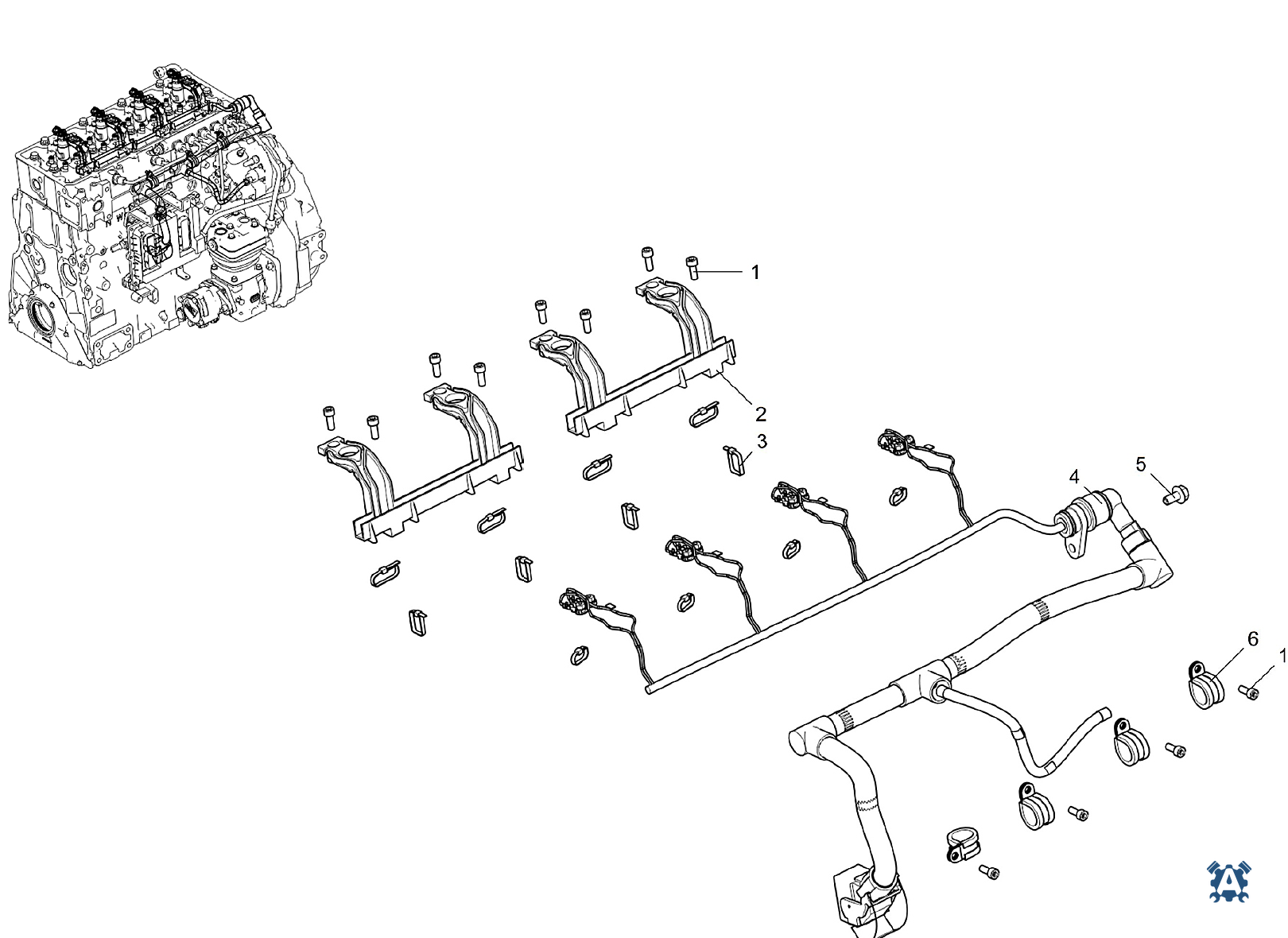

Схема 55 — Жгут форсунок
Схема 55 · исходный лист 109 · спецификация 108

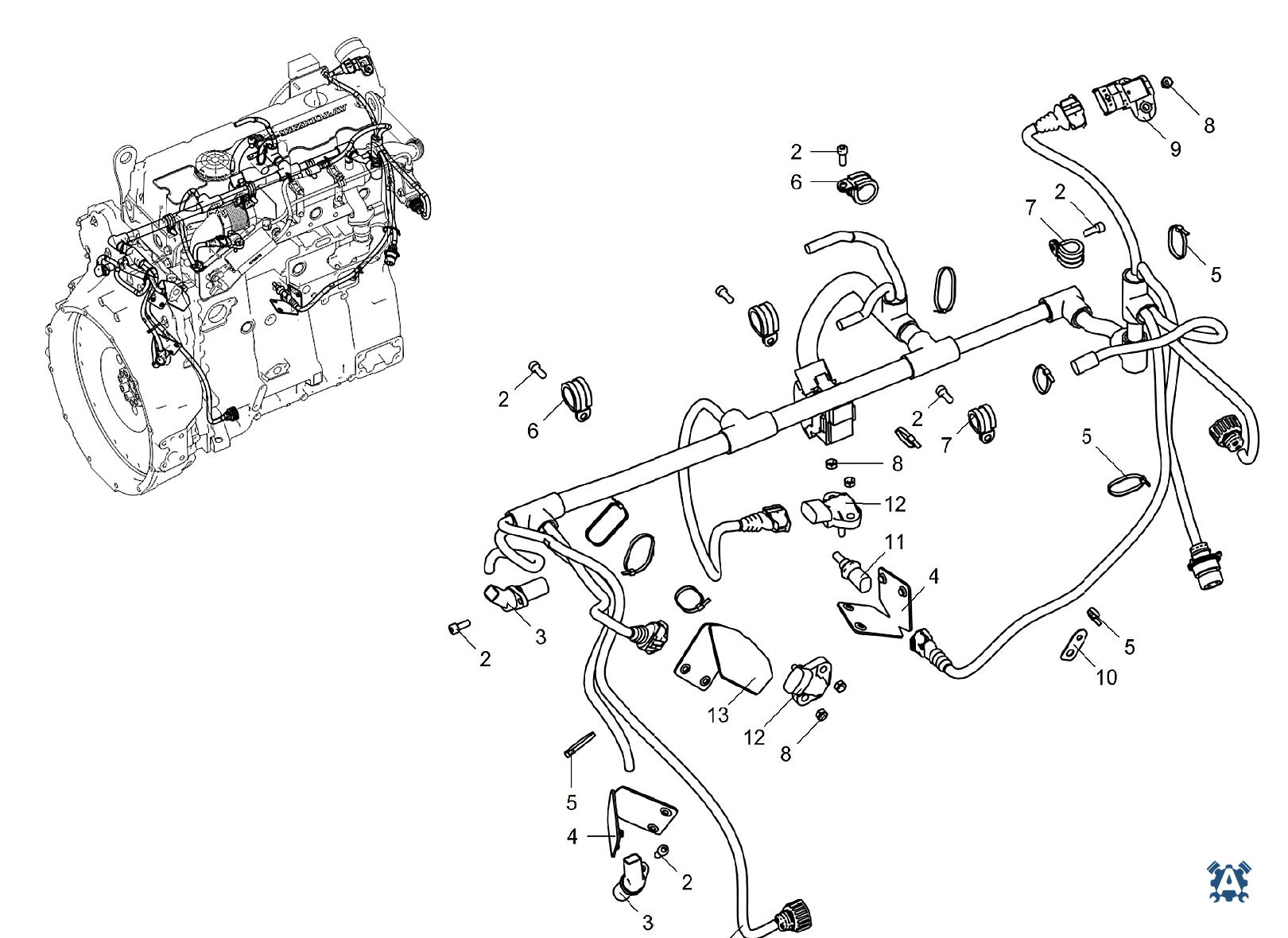

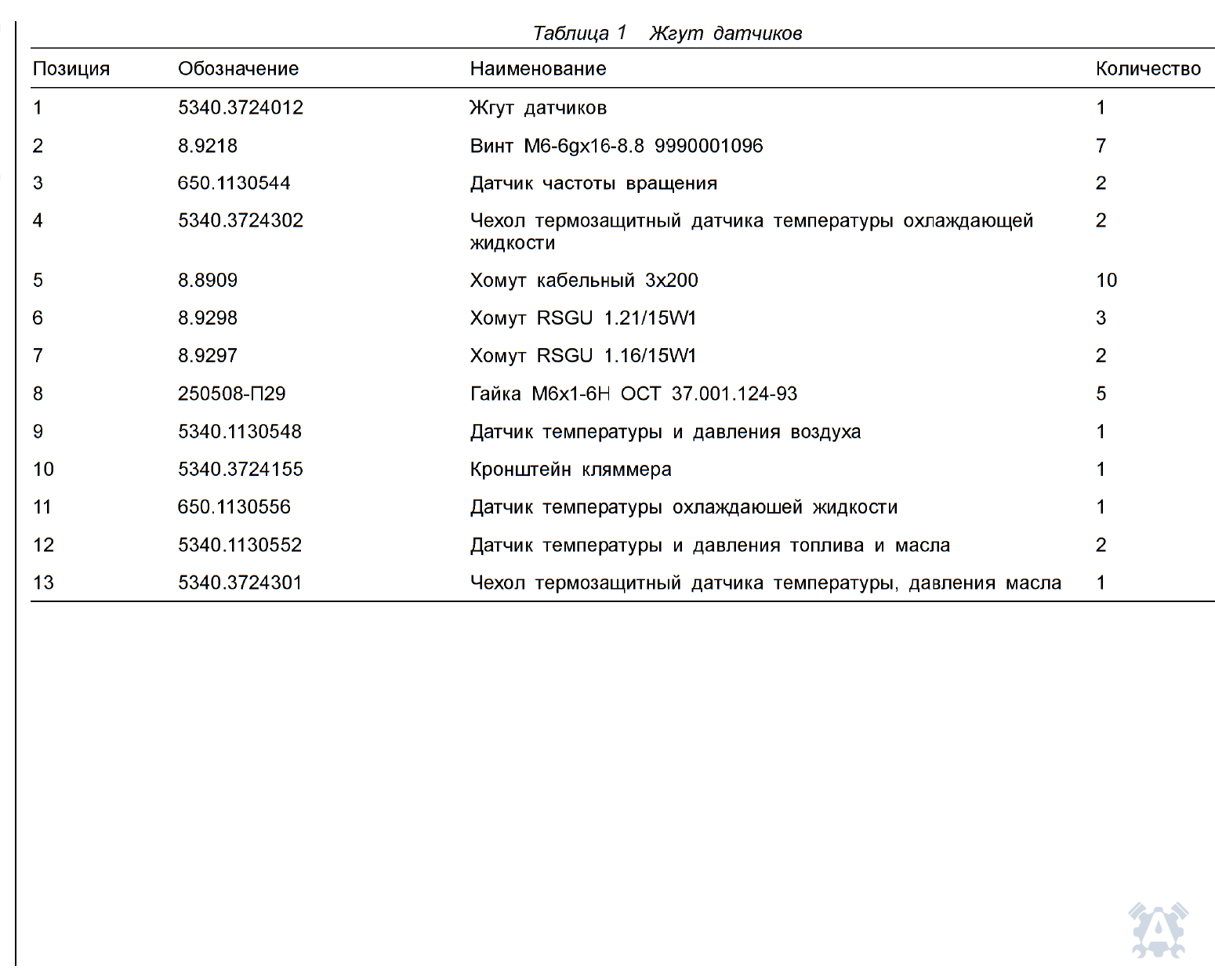

Схема 56 — Жгут датчиков
Схема 56 · исходный лист 111 · спецификация 110
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.3724012 | Жгут датчиков | 1 | Заявка |
| 2 | 8.9218 | Винт М6-69х16-8.8 9990001096 | 7 | Заявка |
| 4 | 5340.3724302 | Чехол термозащитный датчика температуры охлаждающей | 2 | Заявка |
| 5 | 8.8909 | Хомут кабельный 3х200 | 10 | Заявка |
| 6 | 8.9298 | Хомут ВЗСУИ 1.21/15\/ | 3 | Заявка |
| 7 | 8.9297 | Хомут ВЗСУ 1.16/15\/ | 2 | Заявка |
| 8 | 250508-П29 | Гайка М6х1-6Н ОСТ 37.001.124-93 | 5 | Заявка |
| 9 | 5340.1130548 | Датчик температуры и давления воздуха | 1 | Заявка |
| 10 | 5340.3724155 | Кронштейн кляммера | 1 | Заявка |
| 11 | 650.1130556 | Датчик температуры охлаждаюшей жидкости | 1 | Заявка |
| 12 | 5340.1130552 | Датчик температуры и давления топлива и масла | 2 | Заявка |
| 13 | 5340.3724301 | Чехол термозащитный датчика температуры, давления масла | 1 | Заявка |

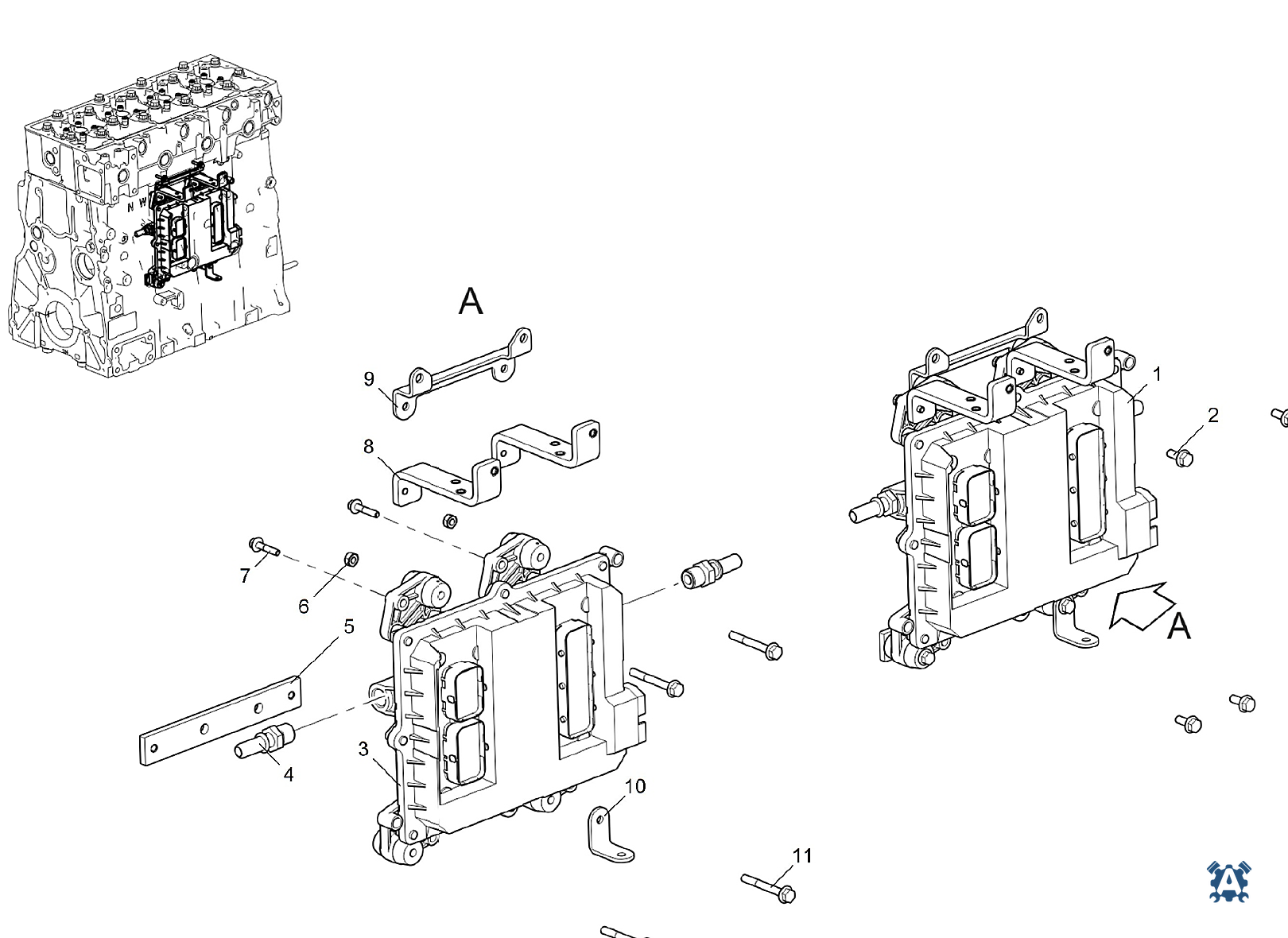

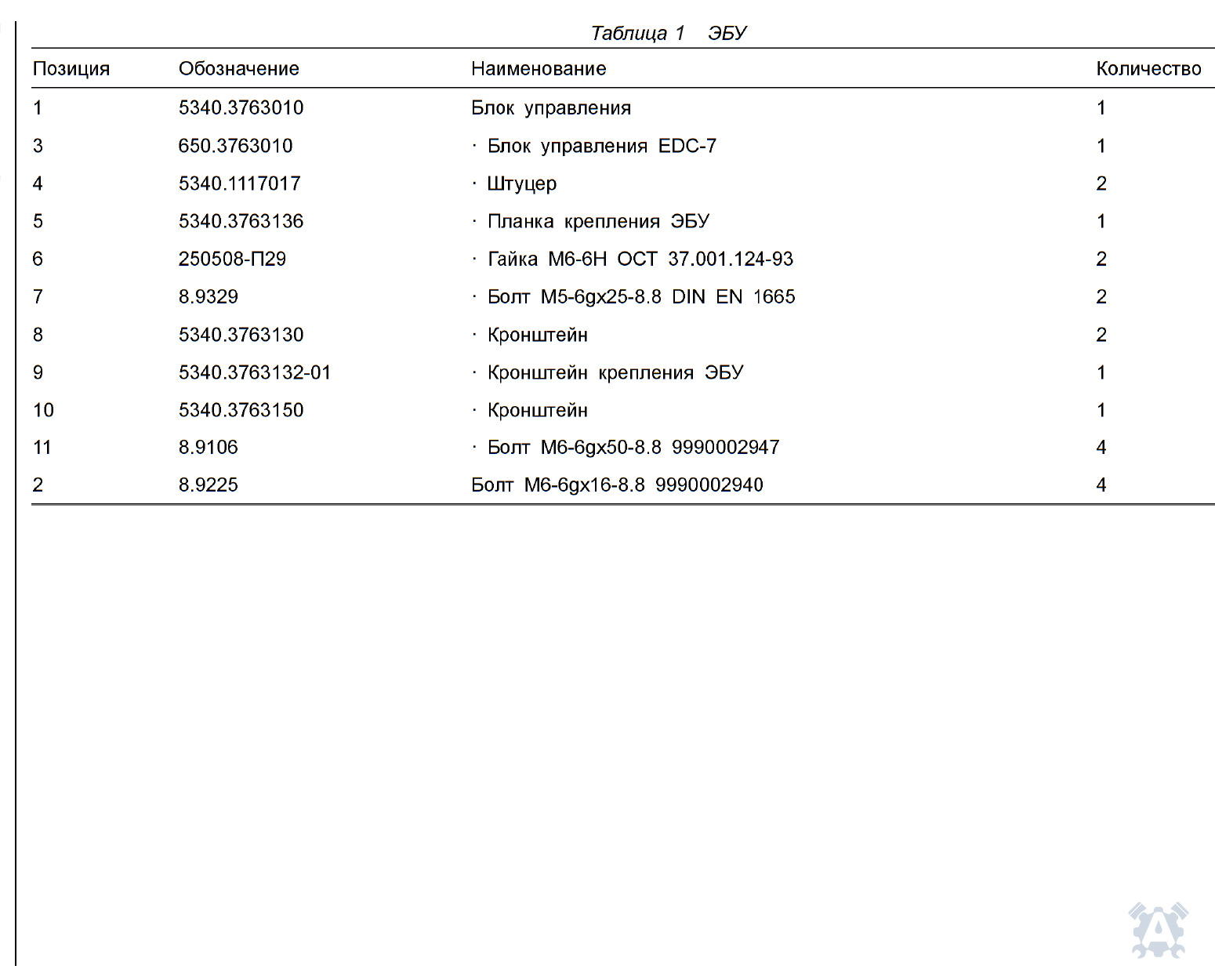

Схема 57 — ЭБУ
Схема 57 · исходный лист 113 · спецификация 112
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.3763010 | Блок управления | 1 | Заявка |
| 2 | 8.9225 | Болт Мб-69х16-8.8 9990002940 | 4 | Заявка |
| 3 | 650.3763010 | : Блок управления ЕОС-7 | 1 | Заявка |
| 4 | 5340.1117017 | Штуцер | 2 | Заявка |
| 5 | 5340.3763136 | - Планка крепления ЭБУ | 1 | Заявка |
| 6 | 250508-П29 | Гайка Мб-6Н ОСТ 37.001.124-93 | 2 | Заявка |
| 7 | 8.9329 | - Болт М5-69х25-8.8 СИМ ЕМ 1665 | 2 | Заявка |
| 8 | 5340.3763130 | Кронштейн | 2 | Заявка |
| 9 | 5340.3763132-01 | : Кронштейн крепления ЭБУ | 1 | Заявка |
| 10 | 5340.3763150 | Кронштейн | 1 | Заявка |
| 11 | 8.9106 | - Болт Мб-69х50-8.8 9990002947 | 4 | Заявка |

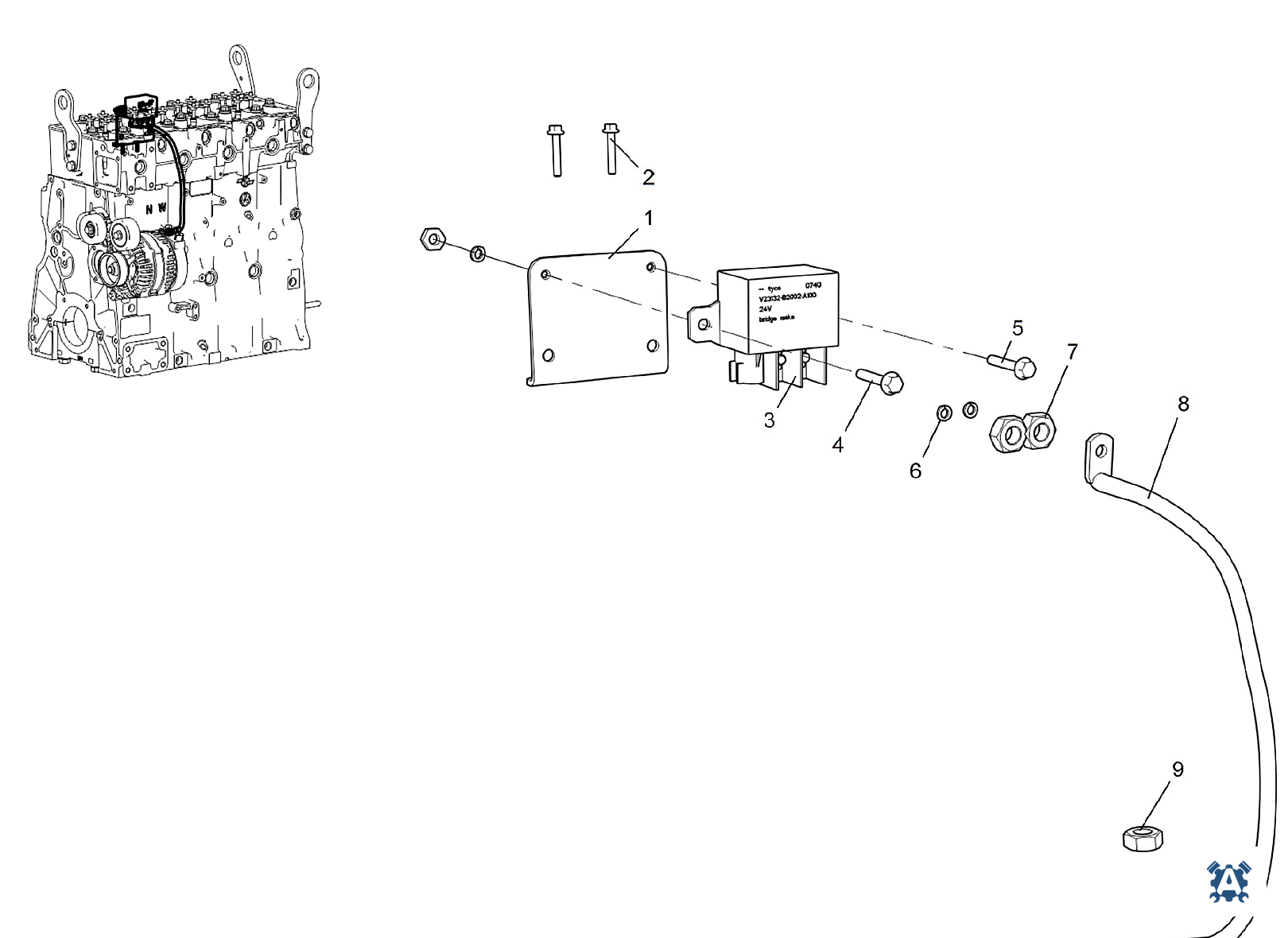

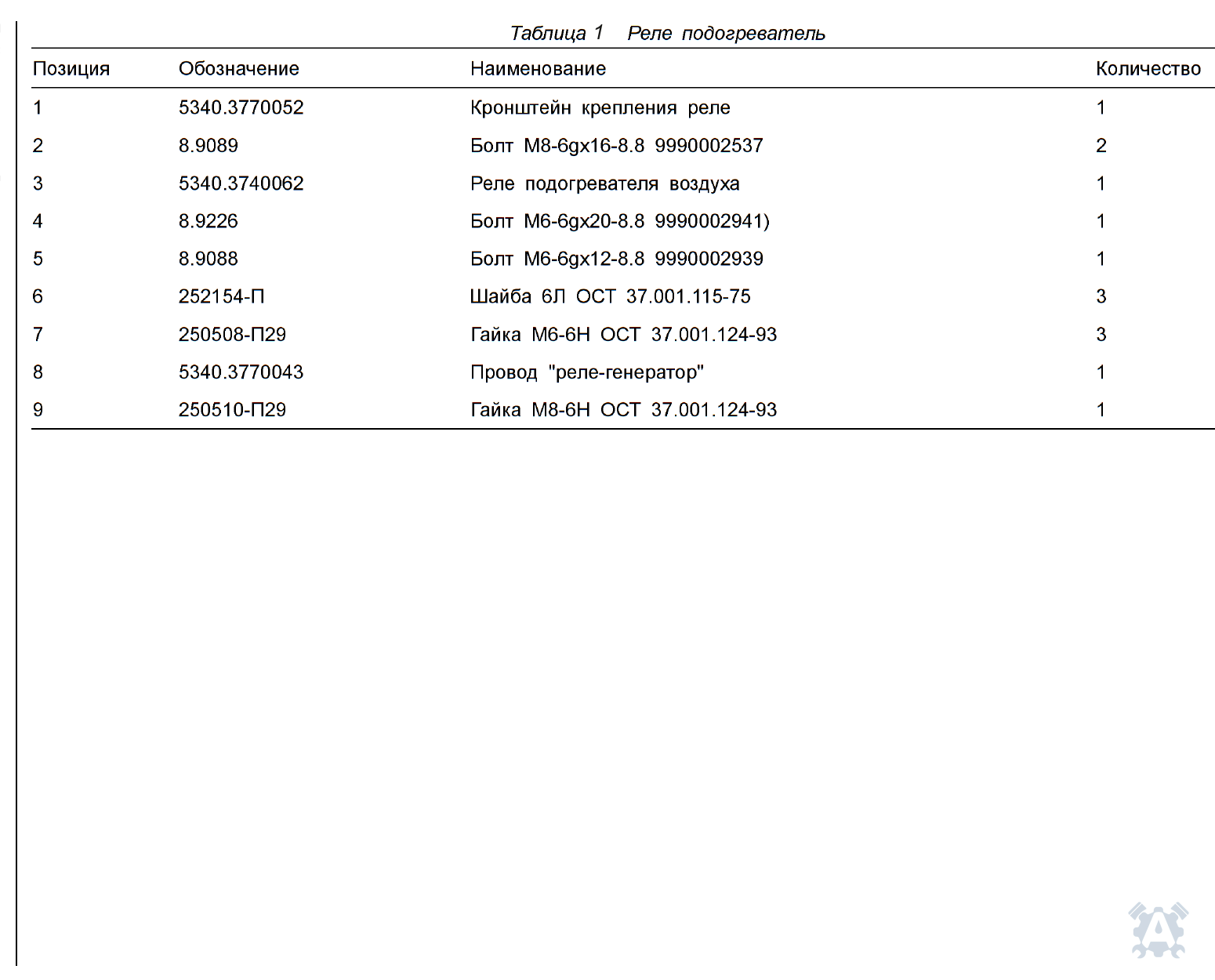

Схема 58 — Реле подогреватель
Схема 58 · исходный лист 115 · спецификация 114
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.3770052 | Кронштейн крепления реле | 1 | Заявка |
| 2 | 8.9089 | Болт М8-69х16-8.8 9990002537 | 2 | Заявка |
| 3 | 5340.3740062 | Реле подогревателя воздуха | 1 | Заявка |
| 4 | 8.9226 | Болт Мб-69х20-8.8 9990002941) | 1 | Заявка |
| 5 | 8.9088 | Болт М6-69х12-8.8 9990002939 | 1 | Заявка |
| 6 | 252154-П | Шайба 6Л ОСТ 37.001.115-75 | 3 | Заявка |
| 7 | 250508-П29 | Гайка Мб-6Н ОСТ 37.001.124-93 | 3 | Заявка |
| 8 | 5340.3770043 | Провод "реле-генератор" | 1 | Заявка |
| 9 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 1 | Заявка |

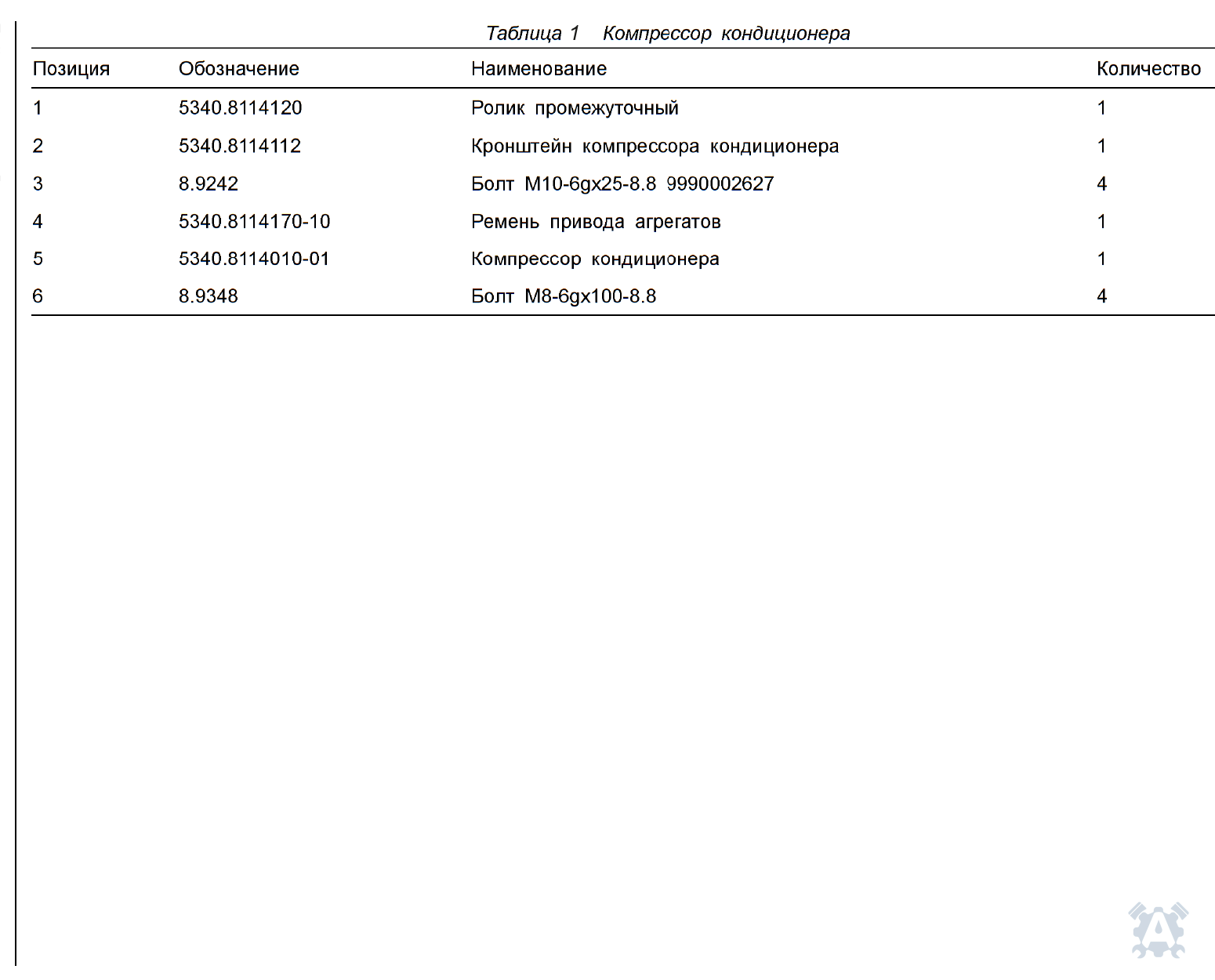

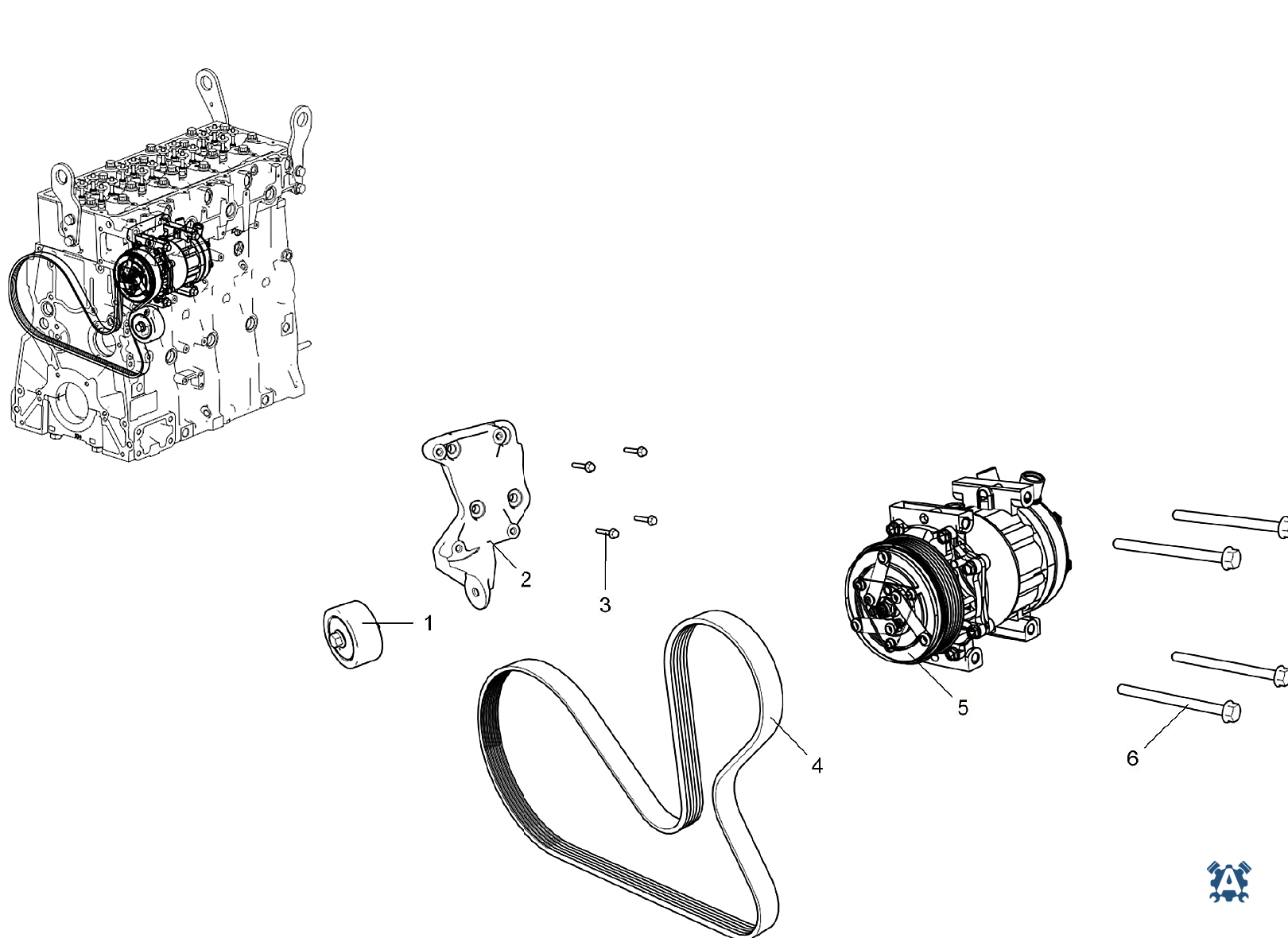

Схема 59 — Компрессор кондиционера
Схема 59 · исходный лист 117 · спецификация 116
| Позиция | Артикул | Наименование детали | Кол. | Заказ |
|---|---|---|---|---|
| 1 | 5340.8114120 | Ролик промежуточный | 1 | Заявка |
| 2 | 5340.8114112 | Кронштейн компрессора кондиционера | 1 | Заявка |
| 3 | 8.9242 | Болт М10-69х25-8.8 9990002627 | 4 | Заявка |
| 4 | 5340.8114170-10 | Ремень привода агрегатов | 1 | Заявка |
| 5 | 5340.8114010-01 | Компрессор кондиционера | 1 | Заявка |
| 6 | 8.9348 | Болт М8-69х100-8.8 | 4 | Заявка |
Технический каталог ARSENALPARTS. Заводские схемы сохранены в справочном виде. Нажмите номер на схеме или строку таблицы: связанная позиция подсветится.
