Каталог КПП Fast 5DS60T-B-G18585

Справочная страница по авторскому каталогу коробки: схемы узлов, артикулы и количество деталей в сборке. По каждой позиции сверяем маркировку и применяемость перед заказом.

АВТОРСКИЙ КАТАЛОГ · FAST 5DS60T

Схемы и таблицы — в одном месте

Материалы этой страницы подготовлены по предоставленному владельцем каталогу 5DS60T-B-G18585. Схемы встроены в страницу для просмотра, отдельные файлы рисунков и кнопки скачивания не публикуются.

101позиции в таблицах4сборочные схемы

Поиск по артикулу и таблицам

01 / УЗЕЛ

Картер КП в сборе

Корпус коробки и детали механизма заднего хода

17 поз.

№	Артикул	Наименование	Кол-во	Примечание
1	Q1421035	Болт комбинированный шестигранный с пружинной шайбой	9	—
2	6DS50T-1701073	Подъёмная проушина	1	—
3	Q1421040	Болт комбинированный шестигранный с пружинной шайбой	1	—
4	5DS50T-1702069	Стопорная пробка	2	—
5	6JS160T-1709587-1	Масляная пробка	2	—
6	5DS50T-1702021-7	Пластина	1	—
7	Q2713508	Самонарезающий винт	2	—
8	5DS50T-1701082	Шестерня заднего хода в сборе	2	—
9	Q2820808	Крепёжный винт	2	—
10	5DS50T-1701081	Прокладка	4	—
11	5.0G100BGB-T308	Стальной шарик	2	—
12	K24X32X30	Игольчатый подшипник	4	—
13	5DS50T-1701083	Вал шестерни заднего хода	2	—
14	5DS50T-1701015	Картер коробки передач	1	—
15	5DS50T-1701085	Масляная пробка с магнитом в сборе	1	—
16	6JS160T-1709588-1	Уплотнительное кольцо	3	—
17	6DS50T-1701075	Стопорный штифт	4	—

02 / УЗЕЛ

Задняя крышка в сборе

Задняя крышка, фланец, привод спидометра и подшипники

20 поз.

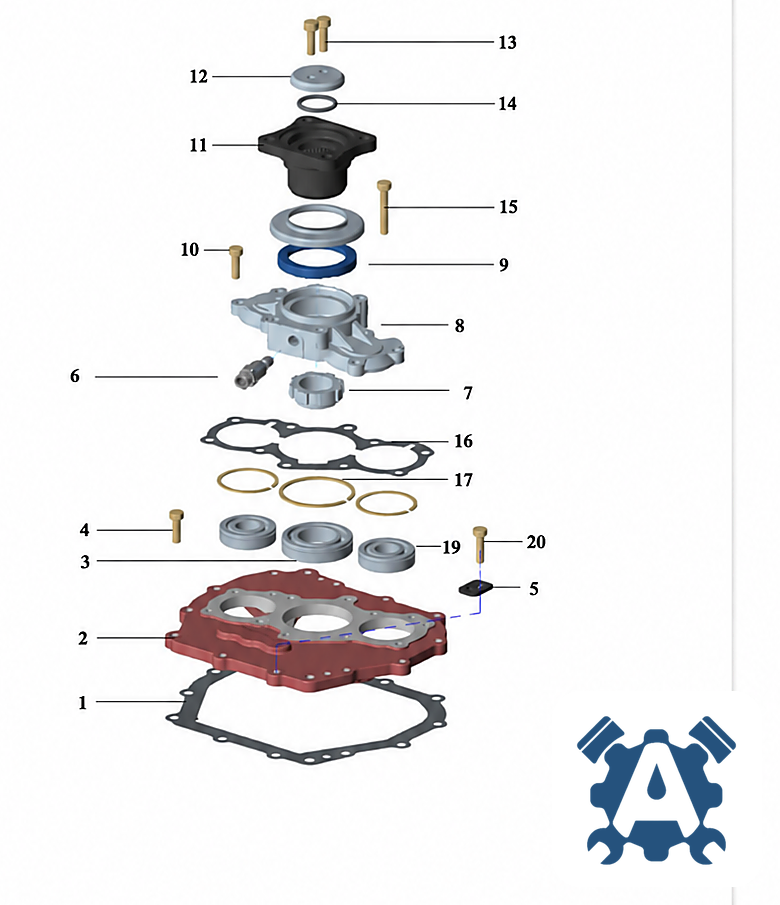

Схема задней крышки коробки Fast 5DS60T с позициями 1–20 — Схема узла из авторского каталога · только просмотр на странице

№	Артикул	Наименование	Кол-во	Примечание
1	6DS50T-1701071-1	Прокладка задней крышки	1	—
2	5DS50T-1701070	Корпус задней крышки	1	—
3	6210N	Шариковый радиальный подшипник	1	—
4	Q1421035	Болт комбинированный шестигранный с пружинной шайбой	11	—
5	6DS50T-1701073	Подъёмная проушина	1	—
6	C03054-16	Электронный датчик скорости в сборе	1	—
7	6DS50T-1701157-1	Ротор спидометра	1	—
8	6DS50T-1701155-1	Задняя крышка подшипника вторичного вала	1	—
9	6J55T-1701161	Сальник задней крышки	1	—
10	Q1421035M	Болт комбинированный с фиксатором резьбы	6	—
11	6J55T-1701158-1	Фланец в сборе	1	—
12	6DS80T-1701160-1	Прижимная пластина фланца	1	—
13	Q1811035TF2	Фланцевый шестигранный болт с зубьями	2	—
14	GB3452.1-2005-41-2X5.3	Уплотнительное кольцо	1	—
15	Q1421065M	Болт комбинированный с фиксатором резьбы	4	—
16	6DS50T-1701156-1	Прокладка задней крышки вторичного вала	1	—
17	Q43390	Стопорное кольцо вала, проволочное	1	—
18	Q43372	Стопорное кольцо вала, проволочное	2	—
19	NCL306ENV-C3YA	Цилиндрический роликовый подшипник	2	—
20	Q1421040	Болт комбинированный шестигранный с пружинной шайбой	1	—

03 / УЗЕЛ

Механизм управления в сборе

Корпус и детали механизма переключения передач

20 поз.

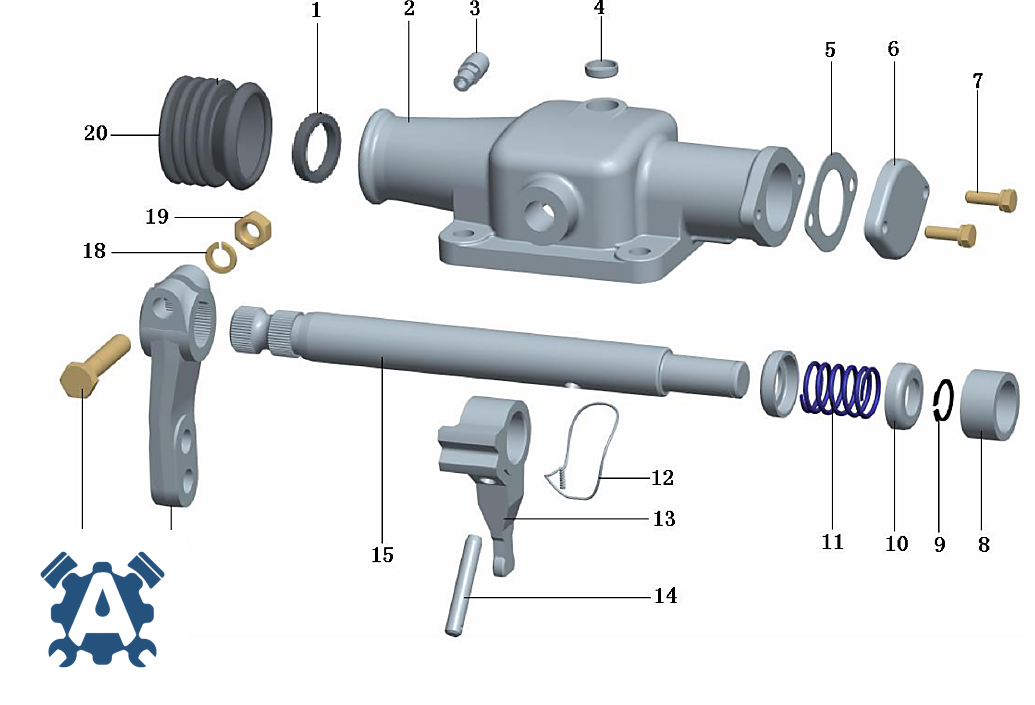

Схема механизма управления коробки Fast 5DS60T с позициями 1–20 — Схема узла из авторского каталога · только просмотр на странице

№	Артикул	Наименование	Кол-во	Примечание
1	6DS50T-1703029	Сальник	1	—
2	6DS50T-1703015	Корпус механизма управления	1	—
3	Q901	Вентиляционная пробка нормально открытая	1	—
4	Q72216	Тарельчатая пружина с нажимной пластиной	1	—
5	6DS50T-1703023	Прокладка	1	—
6	6DS50T-1703025	Боковая пластина	1	—
7	Q1420620	Болт комбинированный с пружинной шайбой	2	—
8	6DS50T-1703024	Ограничительная втулка	1	—
9	Q43118	Упругое проволочное стопорное кольцо вала	1	—
10	6DS50T-1703026	Гнездо пружины	2	—
11	6DS50T-1703027	Сжатая пружина	1	—
12	1819	Тяга	по потребности	Количество уточняется при подборе
13	6DS50T-1703018	Кулиса переключения	1	—
14	6DS50T-1703030	Штифт	1	—
15	6DS50T-1703017-3	Поперечный рычаг переключения передач	1	—
16	F96035-127	Наружный рычаг переключения LRC	1	—
17	Q151B1050	Шестигранный болт	1	—
18	Q40310	Пружинная шайба	1	—
19	Q341B10	Шестигранная гайка типа 1	1	—
20	6DS50T-1703028	Втулка	1	—

04 / УЗЕЛ

Вторичный вал в сборе

Вал, шестерни, синхронизаторы и шлицевые детали

18 поз.

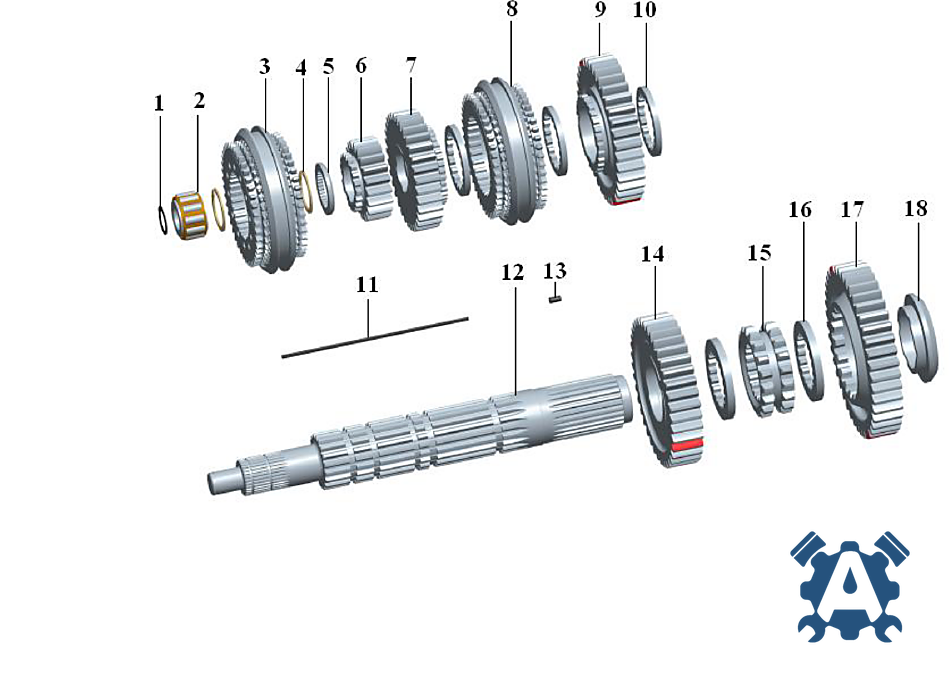

Схема вторичного вала коробки Fast 5DS60T с позициями 1–18 — Схема узла из авторского каталога · только просмотр на странице

№	Артикул	Наименование	Кол-во	Примечание
1	Q43120	Упругое проволочное стопорное кольцо вала	1	—
2	RN2204X2MB	Цилиндрический роликовый подшипник без наружного кольца	1	—
3	6DS50T-1701150-1	Синхронизатор 5–6 передач	1	—
4	6DS50T-1701123	Стопорное кольцо	2	—
5	6DS50T-1701124	Шлицевая шайба ускоряющей шестерни	1	—
6	5DS50T-1701114-3	Ускоряющая шестерня вторичного вала	1	—
7	5DS50T-1701113-1	Шестерня 3-й передачи вторичного вала	1	—
8	6DS50T-1701130-1	Синхронизатор в сборе	1	—
9	5DS50T-1701112	Шестерня 2-й передачи вторичного вала	1	—
10	6DS50T-1701125	Шлицевая шайба	4	—
11	5DS50T-1701131	Шестигранная шпонка	1	—
12	5DS50T-1701105	Вторичный вал	1	—
13	Q5210510	Штифт	1	—
14	5DS50T-1701110	Шестерня заднего хода вторичного вала	1	—
15	5DS50T-1701108	Втулка шестерни заднего хода вторичного вала	1	—
16	6DS50T-1701126	Шлицевая шайба шестерни заднего хода вторичного вала	1	—
17	5DS50T-1701111	Шестерня 1-й передачи вторичного вала	1	—
18	6DS50T-1701121	Упор вторичного вала шестерни заднего хода	1	—

05 / УЗЕЛ

Каретка вилок в сборе

Вилки, штоки, направляющие и фиксаторы переключения

16 поз.

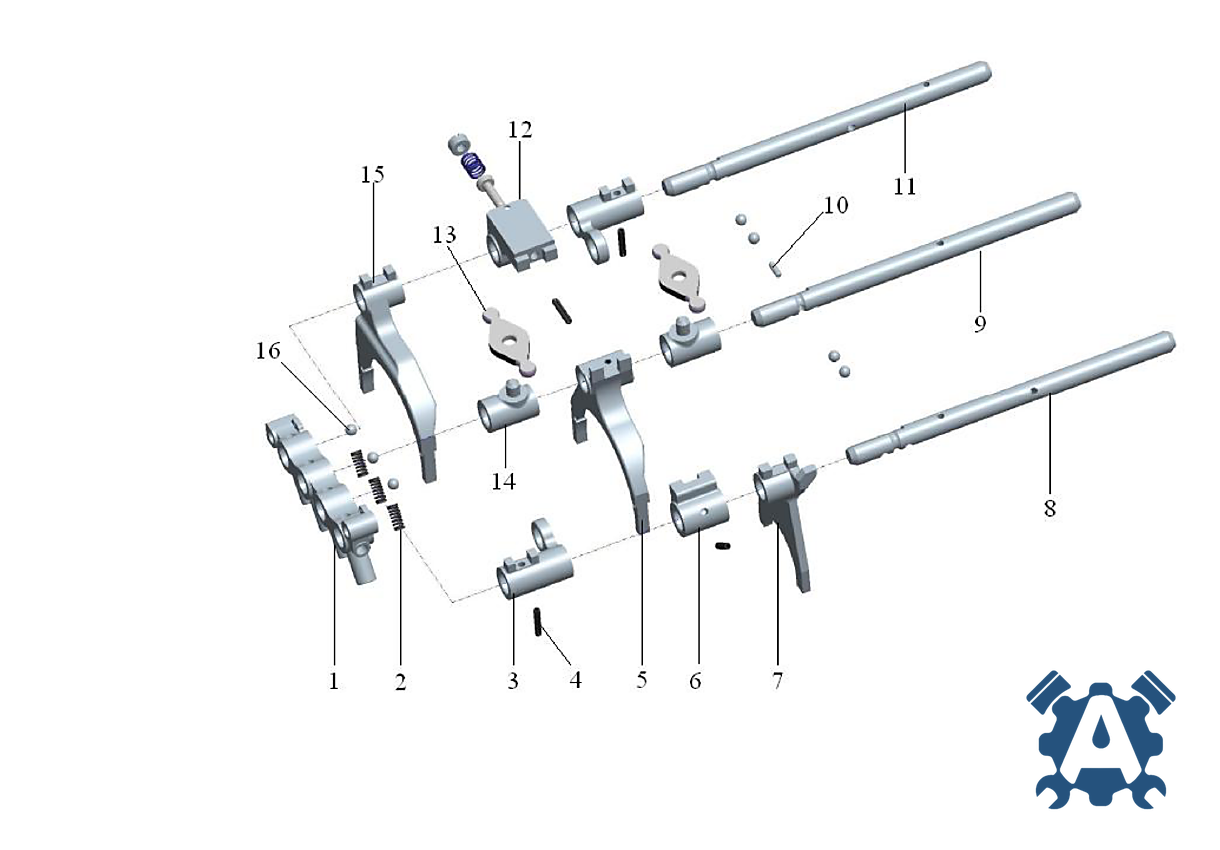

Схема каретки вилок коробки Fast 5DS60T с позициями 1–16 — Схема узла из авторского каталога · только просмотр на странице

№	Артикул	Наименование	Кол-во	Примечание
1	6DS50T-1702015	Каретка вилок	1	—
2	J80-1702080-1	Фиксирующая пружина	3	—
3	6DS50T-1702059	Направляющий блок 5–6 передач	2	—
4	Q5280630	Упругий штифт	5	—
5	5DS50T-1702056	Вилка 2–3 передач	1	—
6	5DS50T-1702054	Направляющий блок 4–5 передач	1	—
7	5DS50T-1702055	Вилка 1-й передачи / заднего хода	1	—
8	5DS50T-1702065	Шток вилки 4–5 передач	1	—
9	5DS50T-1702064	Шток вилки 2–3 передач	1	—
10	1634	Стопорный штифт штока вилки	1	—
11	5DS50T-1702063	Шток вилки 1-й передачи / заднего хода	1	—
12	5DS50T-1702050	Направляющий блок заднего хода в сборе	1	—
13	6DS50T-1702072	Качающийся блок переключения	2	—
14	5DS50T-1702073	Опорный штифт	2	—
15	5DS50T-1702057	Вилка 4–5 передач	1	—
16	10.000G100bGB-T308	Стальной шарик	7	—

06 / УЗЕЛ

Другие детали

Датчики, уплотнения и детали, связанные с узлами КПП

10 поз.

№	Артикул	Наименование	Кол-во	Примечание
1	6DS50T-1703016-1	Прокладка окна управления	1	—
2	Q43130	Упругое кольцо вала	2	Вместе с задним подшипником промежуточного вала
3	990.12.71.0041-5	Датчик давления	1	Датчик нейтрального положения
4	Q72318	Уплотнительная шайба	2	Для датчика давления
5	C03016	Защитная втулка датчика	2	Для датчика давления
6	Q218B1035	Винт с цилиндрической головкой и внутренним шестигранником	4	Для окна управления
7	NJ306E	Цилиндрический роликовый подшипник	2	Вместе с передним подшипником промежуточного вала
8	F91410	Сальник крышки подшипника первичного вала	1	Вместе с крышкой подшипника первичного вала
9	0068DS-1	Датчик давления	1	Датчик заднего хода
10	Q171B1050	Шестигранный болт с отверстием в головке	2	Для каретки вилок

Каталог используется как справочный материал. Обозначения деталей могут относиться к связанным исполнениям Fast; перед заказом подтверждаем номер коробки, артикул, размеры и количество.

Есть список запчастей?

Пришлите артикулы, VIN или фотографию. Поможем с подбором.

Запросить подбор

Другие детали Fast Gear: открыть общий каталог КПП Fast Gear →
